BRUKSANVISNING FLEXSCAN S2111W EIZO

Fôre användningen Installation FlexScan S2111W/S2411W LCD-färgskärm SÂKERHETSSYMBOLER Den här manualen använder säkerhetssymbolema nedan. De indikerar kritisk information. Läs dem noggrant.

VARNING FÔRSIKTIGHET

A Om informationen i en VARNING inte ätfôljs kan det Om uppmaningen FÜRSIKTIGHET inte ätfôljs finns resultera i allvarliga skador som kan vara livshotande. det risk fôr person- eller produktskador. OS Indikerar en fôrbjuden ätgärd. © Indikerar en obligatorisk ätgärd som mâste utfôras.

FÔRSIKTIGHETSÂTGÂRDER

VAN VARNING Om enheten avger rôk, luktar bränt eller ger Använd den medfôljande sladden och anslut & ifrän sig ovanliga ljud skall alla O0 den till ett standardeluttag. strômanslutningar kopplas ur genast. Kontakta Fôrsäkra dig om att du häller dig inom märkspänningen sedan din âterforsäljare. für sladden. Om detta inte âtfôljs kan det orsaka brand Fôrsôk att använda en enhet som är felaktig kan leda till eller elektriska stôtar. brand, elektriska stôtar eller skador pà utrustning. "Strômtillfôrsel: 100-120/200-240 Vac 50/60Hz” Undvik att komma i kontakt med enheten med Placera enheten pà ett lämpligt ställe. O smä fôremäl eller vätska. O Om detta inte âtfôljs kan det orsaka brand, elektriska Smä fôremäl som av misstag faller in genom stôtar eller skador pà utrustning. ventilationsôppningama i käpan eller spill kan orsaka + Använd inte enheten utomhus. brand, elektriska stôtar eller skador pà utrustning. Om *Använd inte enheten i fordon (fartyg, flygplan, tâg ett füremäl eller vätska hamnar innanfôr käpan skall det eller bilar etc.). kopplas ur omedelbart. Enheten skall kontrolleras av en *Använd inte enheten i en dammig eller fuktig miljô. behôrig servicetekniker innan den används igen. + Placera inte enheten sà att änga kommer direkt pà skärmen. + Placera inte enheten nära värmeelement eller luftfuktare. Utrustningen mâste vara ansluten till ett jordat uttag. Om detta inte âtfôljs kan det orsaka brand eller elektriska stôtar.

Blockera inte ventilationsôppningarna i käpan. Använd ett strômuttag som är lätt att komma ât. Detta säkerställer att det är lätt att koppla ur enheten om + Placera inga fôremäl pà ventilationsüppningama. + Installera inte enheten i ett slutet utrymme. det skulle uppstà problem. + Använd inte enheten liggande eller upp och ner. Genom att blockera ventilationsôppningama fôrhindras tillräckligt luftflüde vilket kan orsaka brand, elektriska stôtar eller skada pâ utrustning. Ominstallationshandboken och bruksanvisningen Installationshandboken |Beskriver grundinformation frän anslutning av monitom till en dator till (denna handbok) användning av skärmen. a Bruksanvisning Beskriver applikationsinformation sà som bildjusteringar, inställningar (° PDF-fil pà CD-skivan*) och specifikationer.

• Kräver att A dobe Reader r installerat. Pdf-filema som medfôljer finns endast pà engelska, tyska, franska och kinesiska + Produktspecifikationema varierar i olika fôrsäljningsomräden. Kontrollera att manualen är skriven pà sprâket i inkôpsomrädet. EHSUSAS I

EHSUSAS I Fôre användningen Installation Inställning/justering Felsôkning Fôrpackningens innehäll Kontrollera att füljande artiklar finns i frpackningen. Om nâgonting saknas skall du kontakta din lokala êterfôrsäljare. OBS! + Behäll kartongen och emballage für framtida fôrfÿttningar av skärmen. a Monitor o EIZO USB-kabel (MD-C93) a Nätsladd 0 D è qu] o EIZO LCD Utility Disk (CD-skiva) a Digital signalkabel (FD-C39) + Bruksanvisning = = ao Installationshandboken (denna handbok) foé-c-c-0) o Garantisedel a Monteringsskruvar (M4 x 12, 4 st(S2111W)/6 st a Analog signalkabel (FD-C16) (S2411W))

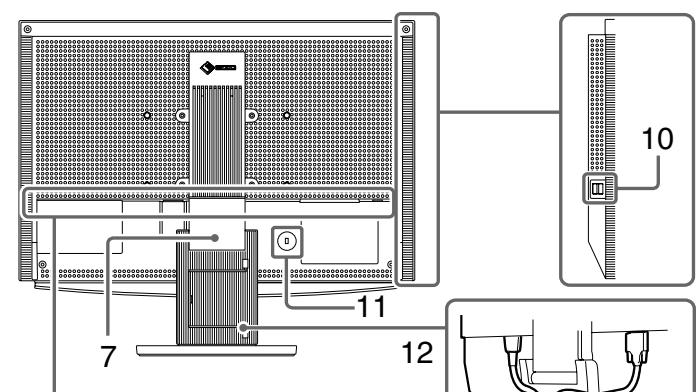

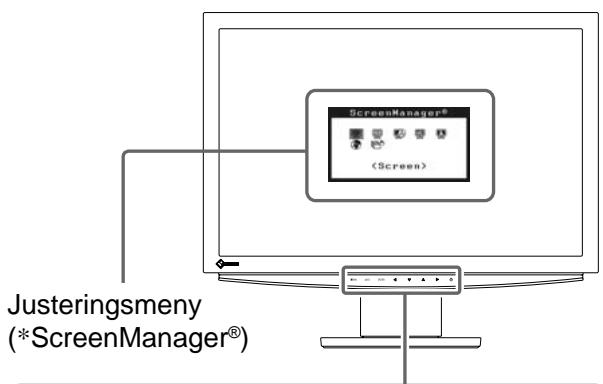

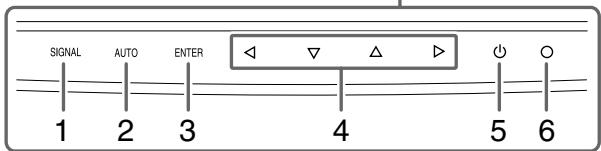

Reglage och funktioner (Beskriv s2411W fér illustration) J usteringsmeny (*ScreenManager®) sœu ao sm [<a 1 2 3 Nâtanslutning 1 | Växlare fôr val av 3 3 st cvs signalingäng ( SIGNAL ) Växlar mellan ingängssignalerna om tvà datorer är anslutna till skärmen. 2 | Växlare fôr automatisk ; Li : a : justering ( AUTO ) Genomfôr automatisk justering av skärmen. (endast analog ingäng) 3 | Enter-knapp (ENTER) Visar menyn J usteringar och bestämmer alternativ pà skärmen och sparar justerade värden. 4 | Kontrollknappar . *<- eller» -växlare: Visar menyn FineContrast (sidan 5) {vänster, nedât, uppät, hôger) |. À - eller y -växlare: Visar skärmen fôr ljusstyrka (sidan 5). (4V AD) + Väljer ett justeringsalternativ eller 6kar/minskar justerade värden i avancerade justeringar i menyn J usteringar (sidan 5). 5 | Strémbrytare (()) Slèr pà och stänger av strômmen. 6 | Strômindikator Visar skärmens driftsstatus. Blà : Skärmen används AV : Strômmen är av Orange : Energisparläge 7 | ArcSwing 2-stativ Används fôr att ställa in hôjd och vinkel fôr monitorns skärm. Signalingängar DVI-l-anslutning x 2 9 | USB-port (Upp) Ansluter USB-kabeln när du använder ScreenManager Pro fôr LCD- programvara (fôr Windows). Fôr information om hur du använder programvaran, se bruksanvisningen pà CD-skivan. 10 | USB-port (ned) Ansluter till en perifer USB-enhet. 11 | Uttag fôr säkerhetsläs Kompatibelt med Kensington MicroS aver-säkerhetssystem. 12 | Kabelhällare Täcker skärmens kablar.

• ScreenManager ® är ett smeknamn fôr EIZO's justeringsmeny. (Fôr information om hur du använder ScreenManager, se bruksanvisningen pà CD-skivan.)

Installation Inställning/justering Felsôkning Att ansluta kablarna Observera

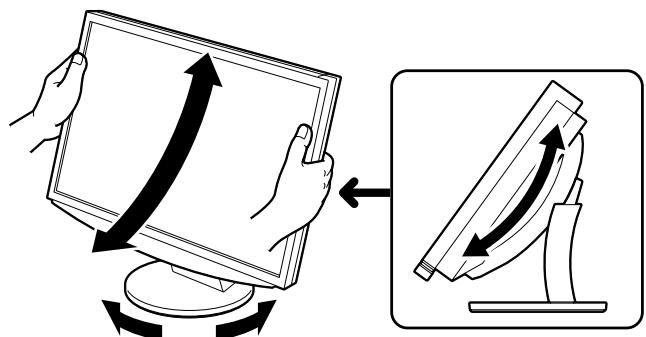

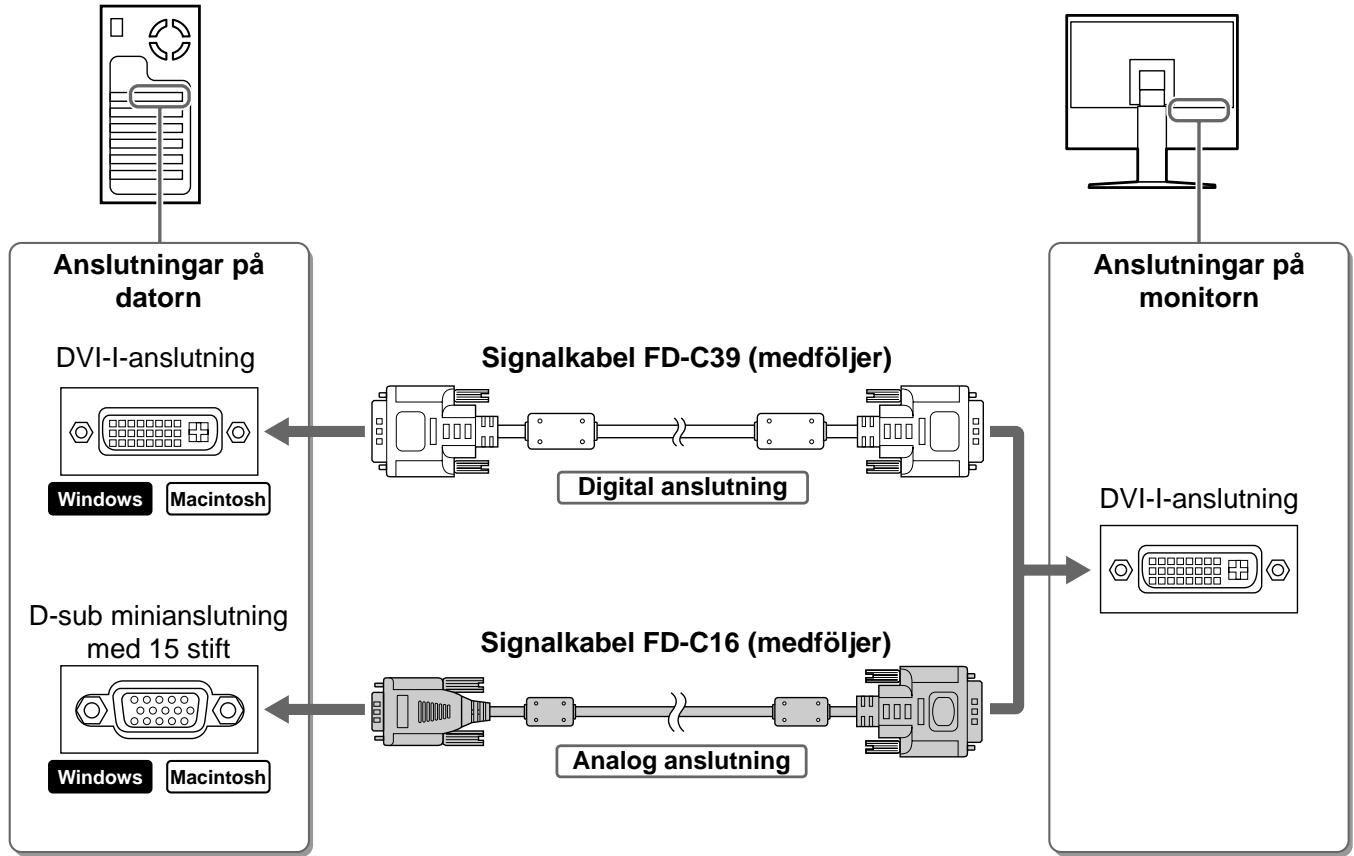

• När du byter ut en befintlig skärm mot S2111W/S 2411W skall du fôrsäkra dig om att du ändrar datorns inställningar fôr upplôsning och vertikal frekvens till de som är tillgängliga fôr S2111W/S2411W genom att se till upplôsningstabellen (baksidan av omslagssidan) innan du ansluter datorn. oBs! + När du ansluter tvà datorer till monitorn skall du se användarmanualen pà CD-skivan. L Kontrollera att monitorn och datorn är avstängda. 2 Anslut monitorn till datorn med en signalkabel som passar anslutningarna. Efter att du anslutit kabelanslutningarna skall du dra ât skruvarna fôr att säkra anslutningen. DVI--anslutning D-sub minianslutning med 15 stift Signalkabel FD-C16 (medfôljer) 3 Koppla in nätsladden i ett vägguttag och till strômanslutningen pà skärmen. inkel J ustera skärmhôijd oc Justera skärmhôjd, lutning och vridning av skärmen till bästa läge für arbete. EAN

Anslutningar pà Anslutningar pà datorn monitorn DVI-I-anslutning Signalkabel FD-C39 (medfôljer) SORT

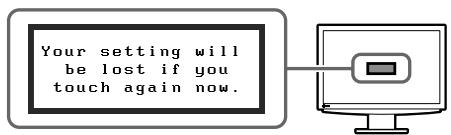

EHSUSAS I Fôre användningen Installation Instälining/justering Felsôkning Visa skärmen L Tryck pà À fôr att slà pä skärmen. Skärmens strômindikator lyser blâtt. 2 Sättpà datom. Skärmbilden visas. 3 Genomfôr den automatiska justeringsfunktionen när du använder en analog ingängssignal. (Se ”Att genomfôra funktionen Autojustering” nedan). Funktionen autojustering behôvs inte om du använder en digital insignal eftersom att bilderna visas korrekt baserat pà fôrinställda data hos monitorn. Observera + Stäng av monitorn och datorn när du använt dem. Genom att dra ut nätsladden stängs monitorns strômfôrsôrining helt. Att genomfora funktionen autojustering (endast Närinsignalema är analoga môjliggôr funktionen autojustering automatisk justering av klockan, fasfrekvensen, skärmens placering och upplôsning. Fôr information om funktionen autojustering, se bruksanvisningen pà CD-skivan. L Tryck pa auTo. Ett meddelandefünster visas. be tot 1f you =) touch again now. 2 Tryck pà AUTO igen när meddelandet visas. Funktionen autojustering aktiveras och klocka, fasfrekvens, skärmens placering och skärmplaceringen justeras automatiskt. Observera

• Funktionen autojustering fungerar när en bild visas i helskärm pà en datorskärm. Den fungerar inte korrekt när endast en del av bilden visas pà skärmen (exempelvis en DOS-prompt eller när en svart bakgrund (skrivbordsunderlägg etc.) används).

• Detärinte säkert att funktionen autojustering fungerar som den skall med alla grafikkort.

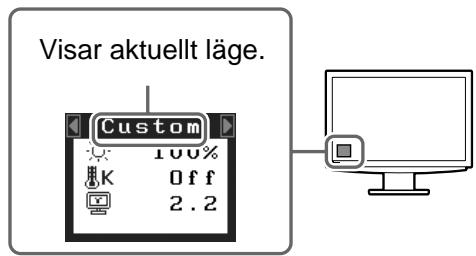

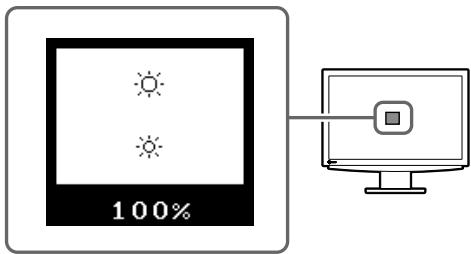

Fôre användningen Installation Instälining/justering Felsôkning l'EVERLEUENTE FineContrast môüjliggôr für dig att enkelt välja bästa skärmvisningsläge i fôrhällande till monitorns användning. Fôr information om funktionen FineContrast, se bruksanvisningen pâ CD-skivan. Läget FineContrast Custom (Anpassat) | Fôr att gôra ônskade inställningar. SsRGB Fôr att gôra fârganpassning med SRGB-kompatibla kringutrustningar. Text Passar für att visa ordbehandlings- eller kalkylprogram. Picture (Bild) Passar für att visa fotografier eller bilder. Movie (Film) Fôr att spela upp animerade bilder. L Tryck pà <ellerD. x : . Lägesnamnet FineContrast Lägesnamnet FineContrast visas. 2 Tryck pà <eller > igen medan menyn Visar aktuellt läge. FineContrast visas. Varje gäng du trycker pà växlaren ändras läget. (se tabellen lägen fôr FineContrast). 3 Tryck pà ENTER i ônskat läge. Det valda läget väljs. Ställa in skärmens ljussty L Tryck pà A eller V. Fônstret für justering av ljusstyrka visas. Fônstret fôr justering av ljusstyrka 2 J'ustera ljusstyrkan med A eller V. Tryck pà A fôr att ôka skärmens ljusstyrka eller pà V für att minska. 3 Tryck pà ENTER vid ônskad ljusstyrka. Den valda ljusstyrkan sparas. Avancerade justeringar av skärmen eller färger och olika inställningar Justeringsmeny är tillgängliga i menyn Justeringar. Fôr information om justeringsfunktionerna, se bruksanvisningen pàâ CD-skivan. ; Es see SrreenManager® {Sereen) Grundinställningarna och justeringarna är färdiga. Fôr avancerade inställningar/ justeringar, se bruksanvisningen pà CD-skivan. EHSUSAS I

EHSUSAS I Fôre användningen Ingen bild visas Installation Inställning/justering Felsôkning Om det inte visas nâgon bild pä monitor efter att du genomfôrt füljande âtgärder skall du kontakta din lokala âterfürsäljare.

1. Kontrollera strômindikatorn.

Symptom Status Môjlig orsak och ätgärd Ingen bild Strômindikatorn tänds inte. + Kontrollera att nätsladden är riktigt ansluten «Tryck pé (D. Strômindikatorn lyser blâtt. Strômindikatorn lyser gult. Kontrollera inställningen av gain*. Växla inkommande signal genom att trycka pà SIGNAL . Tryck pà valfri tangent eller klicka med musen. Sätt pà datomn.

• Merinformation om justering av gain finns i bruksanvisningen pâ CD-skivan.

2. Kontrollera felmeddelandet pà skärmen.

Dessa meddelanden visas när den inkommande signalen är felaktig även om monitor fungerar. Symptom Status Môjlig orsak och ätgärd Signal Check Den inkommande signalen mottas inte Kontrollera att datorn är pâslagen Kontrollera att signalkabeln är riktigt ansluten till datorn. Växla inkommande signal genom att trycka pà SIGNAL : Signal Error Signal 1 fD:165.0MHz fH: 75.0kHz fU: 60.0Hz Signalfrekvensen är utanfôr specifikationerna. Felaktig signalfrekvens visas i rôtt. Ândra lâge till ett passande genom att använda grafikkortets mjukvara. Se grafikkortets bruksanvisning fôr ytterligare information.
