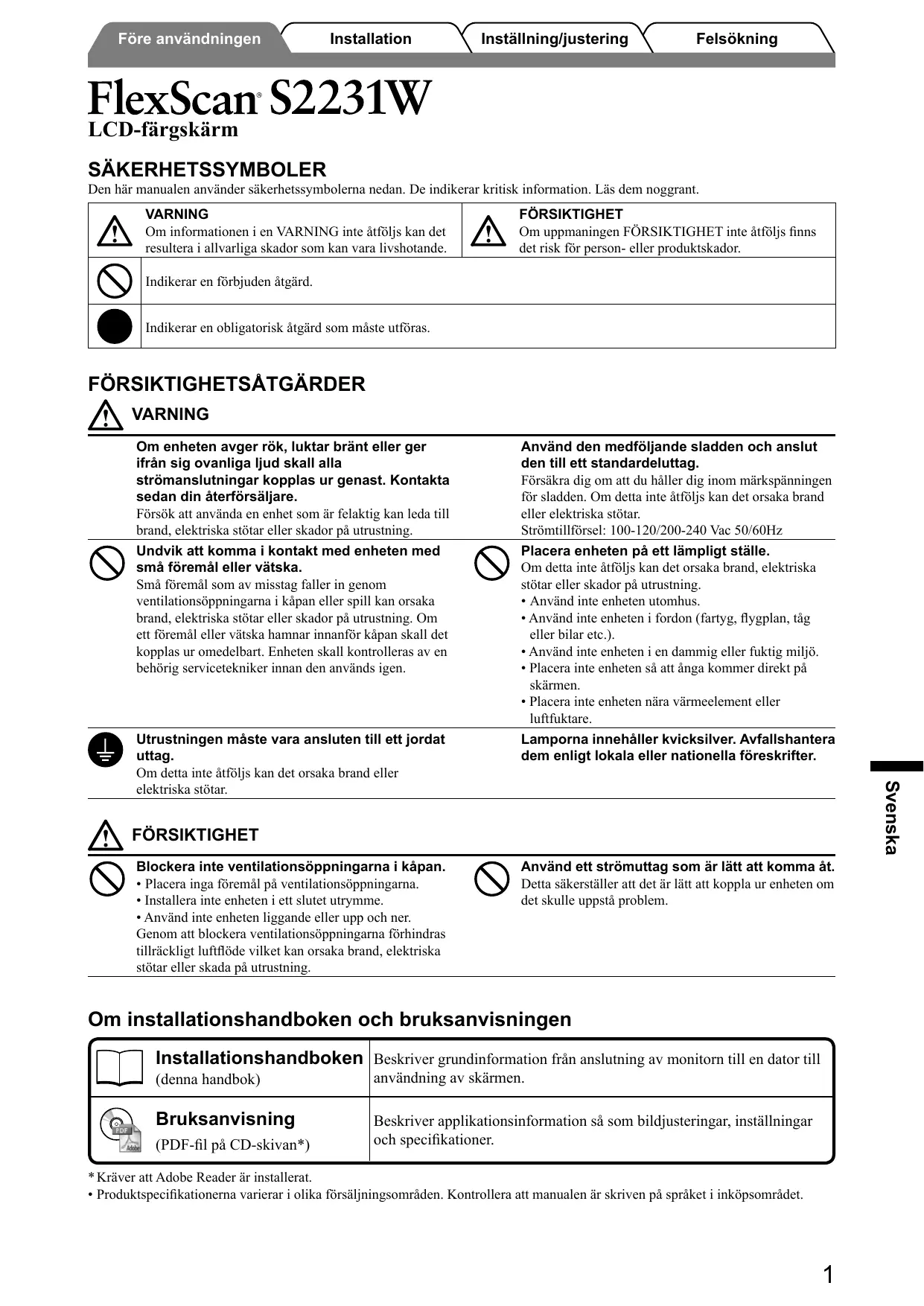

Installation FlexScan S2231W LCD -färgskärm SÂKERHETSSYMBOLER Den här manualen använder säkerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant. Felsôkning

VARNING Om informationen i en VARNING inte ätfôljs kan det resultera i allvarliga skador som kan vara livshotande.

FÔRSIKTIGHET Om uppmaningen FÔRSIKTIGHET inte ätfôljs finns det risk für person- eller produktskador.

Indikerar en fürbjuden âtgärd. Indikerar en obligatorisk ätgärd som mäste utfôras.

FÔRSIKTIGHETSÂTGÂRDER

VAN VARNING Om enheten avger rôk, luktar bränt eller ger ifrän sig ovanliga ljud skall alla strômanslutningar kopplas ur genast. Kontakta sedan din äterfôrsäljare. Fürsôk att använda en enhet som är felaktig kan leda till brand, elektriska stôtar eller skador pà utrustning. Använd den medfôljande sladden och anslut den till ett standardeluttag. Fôrsäkra dig om att du häller dig inom märkspänningen für sladden. Om detta inte ätfôljs kan det orsaka brand eller elektriska stôtar. Strômtillfôrsel: 100-120/200-240 Vac 50/60Hz

Undvik att komma i kontakt med enheten med smä fôremäl eller vätska. Smä fôremäl som av misstag faller in genom ventilationsäppningarna i käpan eller spill kan orsaka brand, elektriska stôtar eller skador pà utrustning. Om ett füremäl eller vätska hamnar innanfôr käpan skall det kopplas ur omedelbart, Enheten skall kontrolleras av en behërig servicetekniker innan den används igen. Placera enheten pà ett lämpligt ställe. Om detta inte ätfôljs kan det orsaka brand, elektriska stôtar eller skador pà utrustning. + Använd inte enheten utomhus. + Använd inte enheten i fordon (fartyg, flygplan, tâg eller bilar etc.). + Använd inte enheten i en dammig eller fuktig miljô. + Placera inte enheten sà att änga kommer direkt pâ skärmen. + Placera inte enheten nära värmeelement eller lufifuktare. Utrustningen mäste vara ansluten till ett jordat uttag. Om detta inte ätfôljs kan det orsaka brand eller elektriska stôtar. Lamporna innehäller kvicksilver. Avfallshantera dem enligt lokala eller nationella fôreskrifter.

Blockera inte ventilationsôppningarna i käpan. + Placera inga fôremäl pà ventilationsäppningarna. + Installera inte enheten i ett slutet utrymme. + Använd inte enheten liggande eller upp och ner. Genom att blockera ventilationsäppningarna fôrhindras tillräckligt luftflôde vilket kan orsaka brand, elektriska stôtar eller skada pà utrustning. Använd ett strômuttag som är lätt att komma ât. Detta säkerställer att det är lätt att koppla ur enheten om det skulle uppstä problem. Om installationshandboken och bruksanvisningen

Installationshandboken (denna handbok) Beskriver grundinformation frân anslutning av monitorn till en dator till användning av skärmen.

Bruksanvisning (PDF-fil pä CD-skivan*) Beskriver applikationsinformation sä som bildjusteringar, inställningar och specifikationer.

• Kräver att Adobe Reader är installerat. + Produktspecifikationerna varierar i olika fürsäliningsomräden. Kontrollera att manualen är skriven pà spräket i inkôpsomrädet. eYsSUaAS |

eYsSUaAS ] (TE: n n 3 Fôrpackningens innehäll \ Kontrollera att fôljande artiklar finns i férpackningen. Om nägonting saknas skall du kontakta din lokala äterfürsäljare. OBS! + Behäll kartongen och emballage für framtida fôrflyttningar av skärmen. o Monitor n Kabel med ministereokontakt a Nätsladd D} ÉD T a ElZO LCD Utility Disk (CD-skiva) o Digital signalkabel: FD-C39 + Bruksanvisning d = N a Installationshandboken (denna handbok) for GE mo 2 GI 0 o Garantisedel dE k o Atervinningsinformation © Analog signalkabel: MD-C87 o Monteringsskruvar (M4 x 12mm, 4 st) —, a Kabelhällare (for EZ-UP-stativ) Es Ci COCHER L J eglage och funktioner Exempel pà hôjdinställbart stativ |! J D ans A Justeringsmeny (*ScreenManager ®) l [ 9 | se &]® poessao, sn H 4 1 | Sensor Känner av omgivande ljusstyrka. Funktionen fôr BrightRegulator (sidan 6). 2 | Knappar fôr reglering av Visar menyn fôr instälining av judstyrka där det gâr att hôja eller sänka ljudstyrkan. volymen 3 | Knapp fôr val av signalingäng | Växiar mellan ingängssignalema om tvà datorer är anslutna till skärmen. 4 | Lägesknapp Gr att du kan byta visningsläge. 5 | Knappen Enter Visar menyn Justeringar och bestämmer altemativ pà skärmen och sparar justerade värden. 6 | Manëverknappar (vänster, + Väljer ett justeringsaltemativ eller 6kar/minskar justerade värden i avancerade nedät, uppät, hôger) jusferingar i menyn Justeringar (sidan 6). + Knappen © eller ®): Visar skärmen fôr ljusstyrka (sidan 6). 7 | Strémbrytaren Slär pà och stänger av strômmen. 8 | Strômindikator Visar skärmens drifisstatus. Blä: Skärmen används Orange: Energisparläge Av: Strômmen är av 9 | Uttag fôr säkerhetsläs Kompatibelt med Kensington MicroSaver-säkerhetssystem. 10 | Nätanslutning Inkoppling till strémkällan. 11 | Ingäng fôr ministereokontakt | Ansiuter kabeln fr ministereokontakten. 12 | Signalingängar DVi-Eanslutning/15-pinnarsanslutning fôr D-Sub mini 13 | USB-port (Upp) Ansluter USB-kabeln när du använder ScreenManager Pro fôr LCD-programvara (fôr Windows). Fôr information om hur du använder programvaran, se bruksanvisningen pà CD-skivan. USB-port (ned) ‘Ansluter till en perifer USB-enhet. 14 | Stativ Används fôr att ställa in hôjd och vinkel fôr monitoms skärm. 15 | Kabelhällare Täcker skärmens kablar. 16 | Alternativa monteringshäl fôr | Används für att koppla in alternativa hôgtalare (i-Sound L3). (Det kanske inte gâr att hôgtalare (Sound L3) ansluta alternativa hôgtalare beroende pà stativtypen.)

• ScreenManager * är ett smeknamn fôr EIZO' justeringsmeny. (Fôr information om hur du använder ScreenManager, se bruksanvisningen pà CD-skivan.)

Installation Instälining/justering Felsôkning Installation/lagring av skärm med EZ-UP stativ När du har kôpt skärmen med EZ-UP stativ ska du utfüra installation eller fôrvara skärmen enligt fôljande anvisningar. Skärmens stativ är lâst med en metallanordning som medfôljer fürpackningen. Avlägsna metalläset efter att du har placerat skärmen pä bänken annars kan stativet plôtsligt vikas ihop. Fôrvara läsanordningen fôr framtida användning vid transport eller fürflyttning av skärmen. Installera skärmen 1 Lyft bildskärmen i pilens riktning. Lyft den genom att hälla i panelen med bäda händerna, tills du hôr ett “klickljud”. Om det klickar till är skärmens stativläs pà plats. 2 Sänk bildskärmen och avlägsna metalläset. 2% [ 2 Metalläs Gängjäm Stativbas Observera + När du avlägsnar metalläset kan det leda till att stativet plôtsligt faller ihop. + Använd inte skärmen när EZ-UP-stativet är hopvikt. - Efter att spärren har lossats, fôrsiktigt sà att inte skärmen faller eller du klämmer fingrarna. Detta kan leda till skada pà skärmen eller dig. Fôrvaring av skärmen 1 Avlägsna kabelhällaren. 2 Sänk ned skärmen tills gàngjärnen vidrôr stativets bas och montera metalläset. Justera skärmens vinkel sà att den inte vidrür stativets bas. 3 Fäll skärmen bakât och fôr knappen fôr “uppläsning” uppât. Vid maximal lutning (25°) av skärmen bakät kan det vara svärt att fôra knappen fôr “uppläsning” uppät. Luta i sà fall skärmen uppât en aning i vertikal riktning och für knappen für “uppläsning” uppät. Knappen fôr “uppläsning” eYsSUaAS |

eYsSUaAS ] e användningen Installation Instälining/justering Felsôkning Att ansluta kablarna Observera + Nër du ersätter den aktuella skärmen med en S2231W-skärm ska du ändra datorinställningarna fôr upplésning och vertikal frekvens till de som är tillgängliga fôr S2231W-skärmen, enligt upplôsningstabellen (se omslagets baksida) innan du ansluter datorn. OBS! + När du ansluter tvà datorer till monitorn skall du se användarmanualen pà CD-skivan. 1 Kontrollera att monitorn och datorn är avstängda. 2 Anslut monitorn till datorn med en signalkabel som passar anslutningarna. Efter att du anslutit kabelanslutningarna skall du dra àt skruvarna fôr att säkra anslutningen.

El CD-spelare, etc Anslutningar pà Anslutningar pà datorn monitorn Audio-utgängsansiutning| À Kabel med ministereokontakt (medfôljande) Audioingängsanslutning © Den) } ©) DVI-anslutning Signalkabel FD-C39 (medfüljer) DVI-l-anslutning jm CD C2 ÉD) ou LS Digital anslutning D-sub minianslutning . . D-sub minianslutning med 15 stift Signalkabel MD-C87 (medfôljer) med 15 stift Eo| mp6 Ca —> 3 Koppla in nätsladden i ett vägguttag och till strômanslutningen pà skärmen. vinkel Justera skärmhôjd o Häll i vänster och hôger kant av skärmen med bâda händerna och justera skärmens hôjd, lutning och vridning till bästa arbetsfürhällanden. Hôjdinställbart stativ EZ-UP stativ Häll skärmen med bäda händerna i hôger och vänster Häll skärmen pà vänster och hôger sida med bäda kant när du ska justera den uppât, nedät, ät vänster eller händerna für att justera vinkeln och für den uppät, nedät, ât hôger. àt vänster och hôger.

Fôre användningen Installation Instälining/justering Visa skärmen À Trek pä © fôr att slà pä skärmen. Skärmens strômindikator lyser blätt. 2 Sätt pà datom. Skärmbilden visas. När datorn och skärmen släs pà für fürsta gängen med analog signal kommer funktionen med automatisk justering automatiskt att justera tid, fasfrekvens och visningplacering. + Stäng av monitorn och datorn när du använt dem. Genom att dra ut nätsladden stängs monitorns Observera | strômfôrsôrining helt. tera hôgtalarvolymen 1 Tryck p O] eller @). Skärmen fôr justering av hôgtalarvolym Justeringen für hôgtalarvolymen visas pà skärmen. FT — | 2 Justera hôgtalarvolymen med (9) eller @). Välja skärmläge FineContrast môjliggôr für dig att enkelt välja bästa skärmvisningsläge i fôrhällande till monitorns användning. Fôr information om funktionen FineContrast, se bruksanvisningen pä CD-skivan. Läget FineContrast Custom (Anpassat) | Für att gôra ônskade instäliningar. SRGB Fôr att gôra färganpassning med sRGB-kompatibla kringutrustningar. Text Passar für att visa ordbehandlings- eller kalkylprogram. Picture (Bild) Passar für att visa fotografier eller bilder. Movie (Film) Für att spela upp animerade bilder. À Tck pà W. Läget FineContrast visas. Lägesnamnet FineContrast 2 Tryck pä ( igen medan läget FineContrast Visar aktuell läge. (Kontrastfôrval) visas. L Varje gäng du trycker pà knappen ändras läget till till Custom ._} det andra. (se tabellen lägen für FineContrast). 3 Tryck pà (©) i ônskat läge. Det valda läget väljs. eYsSUaAS |

eYsSUaAS ] Fôre användningen Installation Instälining/justering Ställa in skärmens ljusstyrka 1 Tryck pà © eller ®. h Skärm für justering av ljusstyrka Skärmen für justering av ljusstyrka visas. 2 Justera ljusstyrkan med (@ eller ®. | | ) Tryck pà (®) für att ôka skärmens ljusstyrka eller pà @ für att minska. Li 3 Tryck pà © vid ônskad ljusstyrka. Den valda ljusstyrkan sparas. OBS! + Skärmen justeras automatiskt sà den fàr bästa ljusstyrka. Sensorn pà den nedre sidan av skärmen känner av det omgivande ljuset med funktionen BrightRegulator. Mer information finns i Bruksanvisningen som ligger pà CD ROM-skivan. Ôra avancerade instäliningar/justeringar Att gen Avancerade justeringar av skärmen eller Justeringsmeny färger och olika inställningar är tillgängliga [ (=) i menyn Justeringar. Fôr information om justeringsfunktionerna, u BE Be = BHEeS se bruksanvisningen pä CD-skivan. se =. <huto hajuatment> <Sereen> Vid analog signal Vid digital signal Grundinstäliningarna och justeringarna är färdiga. Fôr avancerade instäliningar/ justeringar, se bruksanvisningen pà CD-skivan.

Fôre användningen Ingen bild visas Installation Inställning/justering Felsôkning Om det inte visas nâgon bild pâ monitorn efter att du genomfürt fôljande âtgärder skall du kontakta din lokala âterfôrsäljare.

1. Kontrollera strômindikatorn.

Symptom Status Môjlig orsak och ätgärd Ingen bild Strômindikatorn tänds inte. Kontrollera att nätsladden är riktigt ansluten. Om problemet kvarstär skall du stänga av skärmen i ett par minuter och slä pà den igen. Tryck pà ©. Strômindikatorn lyser blâtt. Ställ in varje RGB-värde fôr <Färgdynamik> till en hôgre nivä. Strômindikatorn lyser orange. Växla inkommande signal genom att trycka pà Använd musen eller tangentbordet. Kontrollera att datorn är päslagen.

2. Kontrollera felmeddelandet pà skärmen.

Dessa meddelanden visas när den inkommande signalen är felaktig även om monitorn fungerar. No Signal Vid analog signal DUI No Signal Vid digital signal Symptom Status MG orsak och ätgärd Ingen signalingäng. Meddelandet till vänster kanske visas, eftersom vissa datorer inte har nägon utgäende signal D-SUB strax efter päslagning. Kontrollera att datorn är päslagen. Kontrollera om signalkabeln är korrekt ansluten. Växla inkommande signal genom att trycka pà Signal Error DUI Digital fD:162.8MHz fH: 75.4kHz fU: 60.4Hz Ingängssignalen ligger utanfôr angivet frekvensomräde. (Sädana signalfrekvenser visas i rôtt). Starta om datorn. Välj ett passande läge genom att använda grafikkortets programvara. Se grafikkortets användarhandbok fôr ytterligare information. eYsSUaAS |
