MODE D'EMPLOI FLEXSCAN S2231W EIZO

• Résolution recommandée (Réglez votre appareil sur cette résolution) *! Resoluciôn recomendada (ajuste esta resolucién)

Avant l’utilisation Installation FlexScan S2231W Moniteur couleur LCD

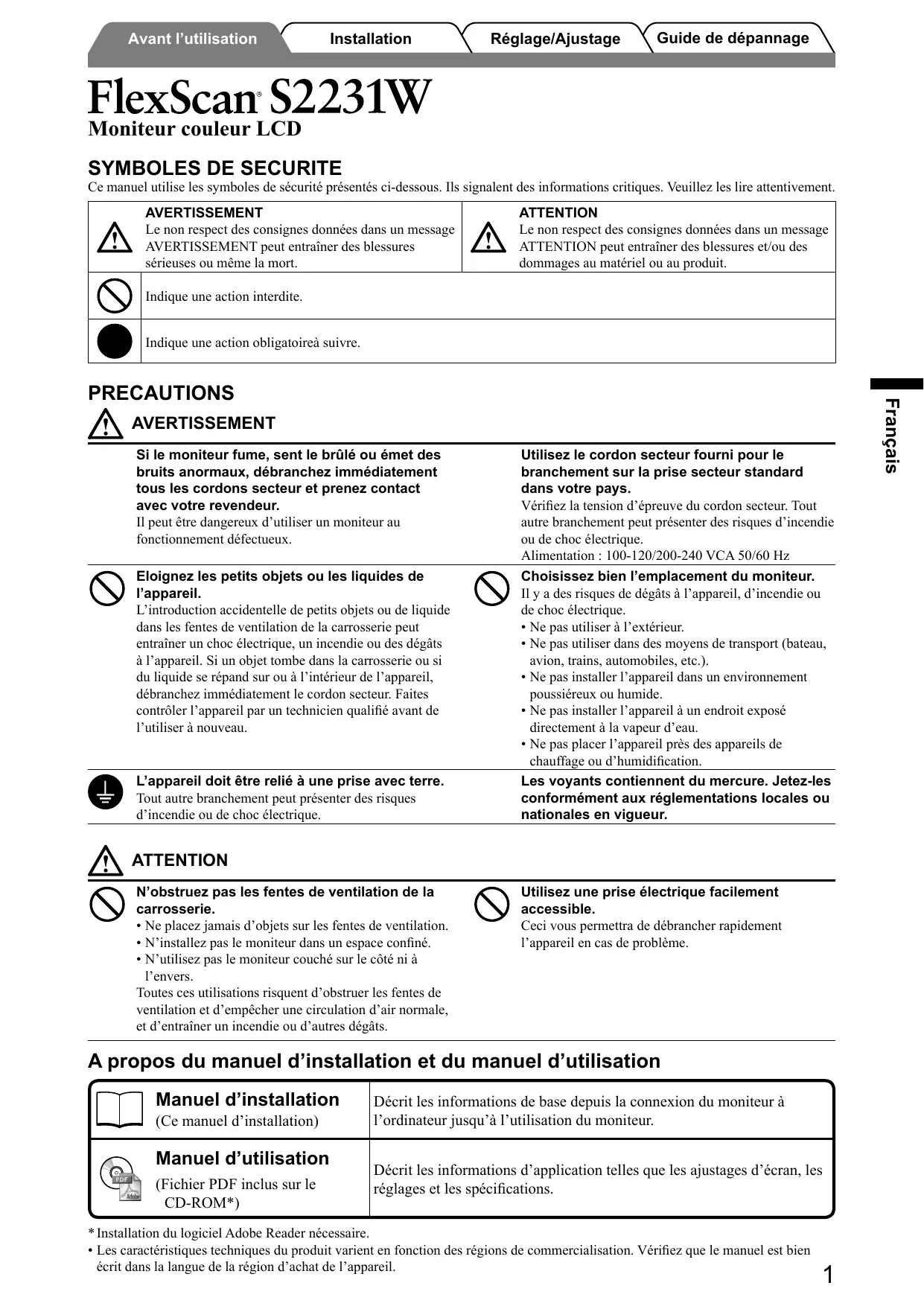

SYMBOLES DE SECURITE

Guide de dépannage Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement. AVERTISSEMENT AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort. Â\ Le non respect des consignes données dans un message

ATTENTION Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit. O Indique une action interdite. @ Indique une action obligatoireà suivre. PRECAUTIONS VAN AVERTISSEMENT Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur. Il peut être dangereux d’utiliser un moniteur au fonctionnement défectueux. Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays. Vérifiez la tension d’épreuve du cordon secteur. Tout autre branchement peut présenter des risques d’incendie ou de choc électrique. Alimentation : 100-120/200-240 VCA 50/60 Hz Eloignez les petits objets ou les liquides de l'appareil. L'introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dé, à l'appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l’intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau. Choisissez bien l'emplacement du moniteur. Il y a des risques de dégâts à l'appareil, d’incendie ou de choc électrique. + Ne pas utiliser à l'extérieur. + Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, ete.). + Ne pas installer l'appareil dans un environnement poussiéreux ou humide. + Ne pas installer l'appareil à un endroit exposé directement à la vapeur d’eau, + Ne pas placer l'appareil près des appareils de chauffage ou d’humidification. Tout autre branchement peut présenter des risques d'incendie ou de choc électrique. [1] L'appareil doit être relié à une prise avec terre. Les voyants contiennent du mercure. Jetez-les conformément aux réglementations locales ou nationales en vigueur. VAN ATTENTION O N'obstruez pas les fentes de ventilation de la carrossel + Ne placez jamais d'objets sur les fentes de ventilation. + N'installez pas le moniteur dans un espace confiné. + N'utilisez pas le moniteur couché sur le côté ni à l'envers. Toutes et d'entraîner un incendie ou d’autres dégâts. s utilisations risquent d’obstruer les fentes de ventilation et d'empêcher une circulation d’air normale, Utilisez une prise électrique facilement accessible. Ceci vous permettra de débrancher rapidement l'appareil en cas de problème. A propos du manuel d'installation et du manuel d'utilisation Manuel d'installation (Ce manuel d'installation) Décrit les informations de base depuis la connexion du moniteur à l'ordinateur jusqu’à l’utilisation du moniteur. Manuel d'utilisation (Fichier PDF inclus sur le CD-ROM*)

Décrit les informations d’application telles que les ajustages d’écran, les réglages et les spécifications.

• Installation du logiciel Adobe Reader nécessaire. + Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vérifiez que le manuel est bien écrit dans la langue de la région d'achat de l'appareil. siesue1 ]

Avant l’utilisation Contenu de l’emballage Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l’un des éléments est manquant ou abimé. REMARQUE + Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur. siesue1 ] o Moniteur o Cordon d'alimentation a Câble de signal numérique

LD (1; : FD-C39 a Câble de signal analogique : MD-C87 o Câble EIZO USB : MD-C93 CRECHER a Câble à mini-prise stéréo D ——)} ——— mn a ElZO LCD Utility Disk (CD-ROM) + Manuel d'utilisation on Manuel d'installation (ce manuel) o Garantie limitée a Informations sur le recyclage a Vis de montage (M4 x 12mm, 4 pièces) o Enveloppe de câbles (pour pied EZ-UP)

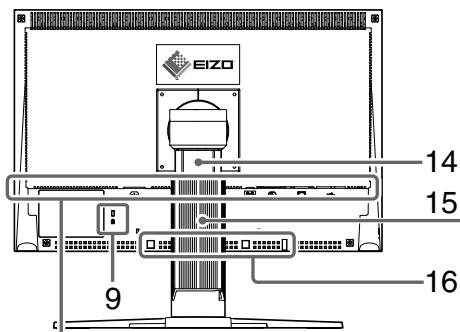

Commandes et fonctions Exemple de d réglable en hauteur Menu Ajustage (“ScreenManager ® I]

1 | Capteur Détecte la luminosité ambiante. Fonction BrightRegulator (page 6). Touches de commande du | Permet d'afficher le menu de réglage du volume pour augmenter ou diminuer le volume. volume 3 | Touche de sélection du signal d'entrée Pour commuter les signaux d'entrée de l'affichage lors de la connexion de 2 PC au moniteur. 4 | Touche Mode Permet de changer le mode d'affichage. 5 | Touche de validation Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées. 6 | Touches de commande (Gauche, Bas, Haut, Droite) + Pour sélectionner un élément d'ajustage où augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l'aide du menu Ajustage (page 6). + Touche @ ou ® : Permet d'afficher l'écran de réglage de la luminosité (page 6). 7 | Touche d'alimentation Pour mettre sous/hors tension. 8 | Voyant d'alimentation Pour indiquer l'état de fonctionnement du moniteur. Bleu : En fonctionnement Orange : Economie d'énergie Eteint : Hors tension 9 | Fente pour le verrouillage de sécurité Compatible avec le système de sécurité MicroSaver de Kensington. 10 | Connecteur d'alimentation Permet de raccorder le connecteur d'alimentation. 11 | Mini-prise stéréo Permet de raccorder le câble à mini-prise stéréo. 12 | Connecteurs de signal d'entrée Connecteur DVI-/Connecteur D-Sub mini à 15 broches 13 | Port USB (amont) Port USB (aval) Permet de raccorder le câble USB en cas d'utilisation de ScreenManager Pro for LCD (pour Windows) Consultez le manuel d'utilisation inclus sur le CD-ROM pour savoir comment utiliser ce logiciel. Permet de raccorder un périphérique USB. 14 | Pied Utilisé pour ajuster la hauteur et l'angle de l'écran du moniteur. 15 | Enveloppe de câbles Protège les câbles du moniteur. 16 | Orifices de montage pour haut- parleurs (Sound L3) en option Permettent de fixer les haut-parleurs en option (I-Sound L3). (Selon le type de pied, il est possible qu'il ne soit pas possible de raccorder le haut-parleur en option.)

• ScreenManager * est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d’utilisation sur le CD-ROM si vous désirez de plus amples détails sur l’utilisation de SereenManager.)

Si vous avez acheté un moniteur avec un pied EZ-UP, veuillez suivre les procédures d'installation et de rangement ci- dessous. Le pied du moniteur est bloqué par un mécanisme de verrouillage métallique dans l’emballage. Installez d’abord le moniteur sur le bureau avant de retirer le mécanisme de verrouillage, car le pied pourrait se déplier brusquement. Conservez le mécanisme de verrouillage métallique pour tout déplacement ou transport ultérieur du moniteur. Installation du moniteur 1 Relevez la partie écran du moniteur dans le sens de la flèche. Maintenez l'écran des deux mains jusqu’au déclic de mise en place. Le déclic indique que le pied du moniteur est verrouillé, permettant un usage parfaitement sécurisé. 2 Abaissez l’écran du moniteur, puis retirez le mécanisme de verrouillage.

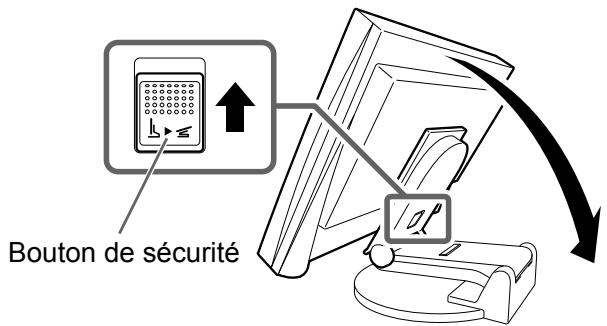

—- Mécanisme de Ty verrouillage métallique Charnière Base du pied Attention + Le retrait du mécanisme de verrouillage risque d'entraîner un déblocage soudain du pied. + N'utilisez pas le moniteur lorsque le pied EZ-UP est replié. + Une fois la sécurité déverrouillée, veillez à ne pas faire tomber le moniteur ou à ne pas vous pincer les doigts. Vous risqueriez de vous blesser ou d'endommager le moniteur. Rangement du moniteur 1 Retirez l'enveloppe de câbles. 2 Abaissez l’écran du moniteur jusqu’à ce que la charnière du pied touche la base du pied, puis fixez le mécanisme de verrouillage métallique. Réglez l'angle du moniteur de sorte que l'écran ne touche pas la base du pied. 3 Abaissez l'écran vers l'arrière en conservant le bouton de sécurité en position relevée. Une fois l'écran incliné au maximum (25 °) vers l'arrière, le bouton de sécurité peut être difficile à relever. Dans ce cas, relevez légèrement le moniteur vers la verticale pour accéder au bouton de sécurité et le soulever. Bouton de sécurité siesue1 ]

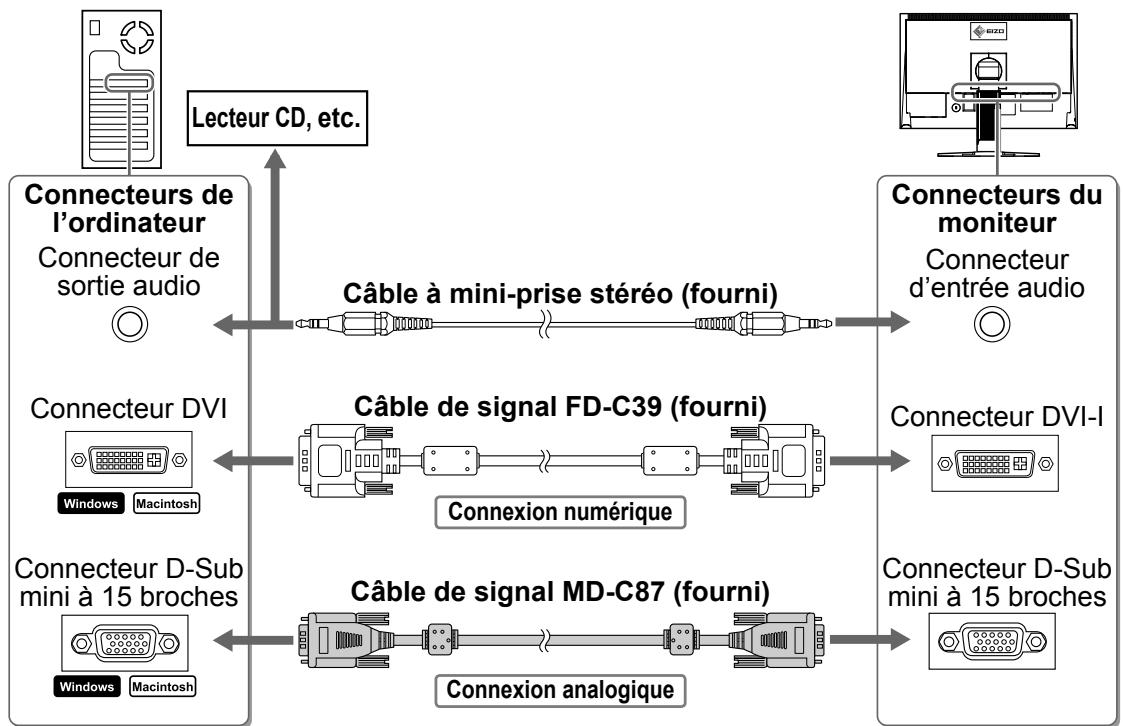

siesue1 ] Installation Réglage/Ajustage Guide de dépannage Connexion des câbles Attention + Lorsque vous remplacez ce moniteur par un moniteur S2231W, veillez à configurer votre ordinateur en fonction des paramètres de résolution et de fréquence du balayage vertical propres au moniteur S2231W, en vous référant au tableau de résolution (voir verso de la page de couverture), avant de raccorder l'ordinateur. REMARQUE + Pour connecter deux PC au moniteur, consultez le Manuel d'utilisateur inclus sur le CD-ROM. 1 Vérifiez que le moniteur et le PC sont hors tension. 2 Connectez le moniteur au PC à l’aide d’un câble de signal correspondant aux connecteurs. Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

=] Lecteur CD, etc. ï Connecteurs de Connecteurs du l'ordinateur moniteur Connecteur de Connecteur sortie audio rise stéréo (fourni) d'entrée audio Connecteur DVI ee de signal FD-C39 Four, Connecteur DVI-I <—— enmmer ose es DE = Cr L) Connexion numérique Connecteur D-Sub à. : : Connecteur D-Sub mini à 15 broches Câble de signal MD-C87 (fourni) mini à 15 broches ——iwr 6 Connexion analogique 3 Branchez le cordon d’alimentation dans une prise secteur et dans le connecteur d’alimentation du moniteur. Ajustage de la hauteur et de l’angle de l’écran Placez vos mains des deux côtés du moniteur et réglez la hauteur, l’inclinaison et l'orientation de l’écran dans une position agréable et confortable pour travailler. Pied réglable en hauteur Pied EZ-UP Pour régler la hauteur et la position latérale de l'écran, Pour régler la hauteur et la position latérale de l'écran, placez vos mains des deux côtés du moniteur. déplacez le moniteur en le tenant par les deux côtés.

Avant l’utilisation Affichage de l’écran Installation Réglage/Ajustage Guide de dépannage 1 Appuyez sur (©) pour mettre le moniteur sous tension. Le voyant d'alimentation du moniteur s’éclaire en bleu. 2 Mettez le PC sous tension. L'image affichée apparaît. Lorsque vous mettez le moniteur et l'ordinateur sous tension pour la première fois avec le signal analogique, la fonction de réglage automatique règle l'horloge, la phase et la position d'affichage automatiquement. Attention + Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation. Réglage du volume du haut-parleur 1 Appuyez sur (+) ou (@). Ecran de réglage du volume du haut-parleur L'écran de réglage du volume du haut-parleur apparaît. 2 Réglez le volume du haut-parleur à l’aide ai de la touche (+) ou @).

Sélection du mode d'écran FineContrast vous permet de sélectionner facilement le meilleur mode d’écran en fonction de l'application du moniteur. Consultez le manuel d’utilisation sur le CD-ROM si vous désirez de plus amples détails sur FineContrast. Mode FineContrast Custom : Pour ajuster les réglages selon vos préférences. (Personnaliser) SsRGB Adapté à la comparaison des couleurs des périphériques compatibles SRGB. Text (Texte) Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul. Picture (Image) Adapté à l'affichage de photos ou d'images. Movie (Cinéma) Adapté à la lecture d'images animées. À Appuyez sur @. Le mode FineContrast apparaît. Nom du mode FineContrast Affiche le mode 2 Appuyez de nouveau sur (V lorsque le mode courant. FineContrast est affiché. Chaque fois que vous appuyez sur cette touche, le mode change. (Consultez le tableau des modes FineContrast.) 3 Appuyez sur (©) une fois le mode souhaité sélectionné. Le mode sélectionné est défini. siesue1 ]

siesue1 ] Avant l’utilisation Installation Ajustage de la luminosité 1 Appuyez sur © ou D). L'écran de réglage de la luminosité apparaît. Ecran de réglage de la luminosité Réglage/Ajustage Guide de dépannage 2 Régjlez la luminosité à l’aide de la touche

Appuyez sur ® pour augmenter la luminosité de l'écran ou sur © pour la diminuer. 3 Appuyez sur (e) une fois la luminosité souhaitée définie. La luminosité spécifiée est enregistrée. REMARQUE + La luminosité de l'écran est réglée automatiquement à l'aide du capteur situé au bas du moniteur qui détecte la luminosité ambiante grâce à la fonction BrightRegulator. Pour obtenir plus de détails, consultez le Manuel d'utilisation inclus sur le CD-ROM. glages/Ajustages avancés Les ajustages avancés concernant l’écran ou Menu de réglage les couleurs et différents réglages sont [ I (=) disponibles dans le menu Ajustage. Consultez le manuel d’utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction d’ajustage. Auto Adjustment Avec une entrée de signal analogique Avec une entrée de signal numérique Les réglages et ajustages de base sont terminés. Consultez le manuel d’utilisation sur le CD-ROM si vous désirez de plus amples détails sur les Réglages/Ajustages avancés.

Avant l’utilisation Installation Réglage/Ajustage Guide de dépannage Problème de non-affichage d’images Si aucune image ne s’affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vérifiez le voyant d’alimentation.

Symptôme Etat Cause possible et solution Aucune image Le voyant d'alimentation ne s'allume pas. Vérifiez que le cordon d'alimentation est correctement branché. Si le problème persiste, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension. Appuyez sur (©). Le voyant d'alimentation s'allume en bleu. Augmentez le niveau de la valeur de réglage RGB pour le réglage <Gain>. Le voyant d'alimentation s'allume en orange. Changez le signal d'entrée en appuyant sur (S). Utilisez la souris ou le clavier. Vérifiez si le PC est sous tension.

2. Vérifiez le message d’erreur qui apparaît à l'écran.

Ces messages s’affichent lorsque le signal d’entrée est incorrect même si le moniteur fonctionne correctement. No Signal Avec une entrée de signal analogique DUI No Signal Avec une entrée de signal numérique Symptôme Etat Cause possible et solution Aucun signal en entrée. Le message illustré à gauche risque de s'afficher, étant donné que certains PC D-SUB n'émettent pas de signal dès leur mise sous tension. Vérifiez si le PC est sous tension. Vérifiez que le câble de signal est correctement branché. Changez le signal d'entrée en appuyant sur ®. nal Error DUI Digital fD:162.8MHz fH: 75.4kHz fU: 60.4Hz Le signal d'entrée est en dehors de la plage de fréquences spécifiée. (Cette fréquence de signal s'affiche en rouge.) Redémarrez l'ordinateur. Sélectionnez un mode d'affichage approprié à l'aide du logiciel d’utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour de plus amples détails. siesue1 ]
