BRUKSANVISNING FlexScan S1910M EIZO

• Rekommenderad upplösning

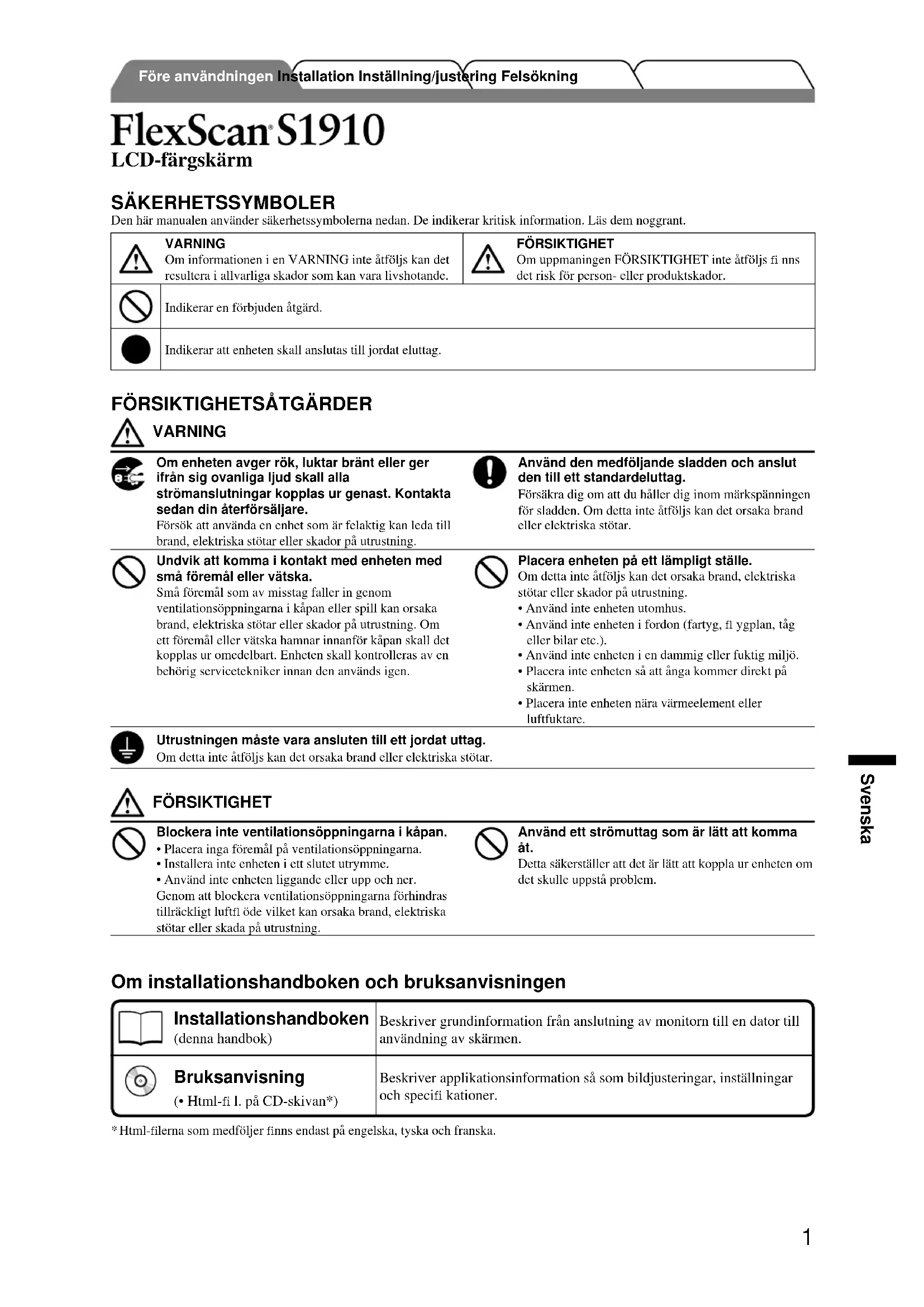

FÖRSIKTIGHETSÅTGÄRDER

VARNING Om enheten avger rök, luktar bränt eller ger ifrån sig ovanliga ljud skall alla strömanslutningar kopplas ur genast. Kontakta sedan din återförsäljare.Försök att använda en enhet som är felaktig kan leda till brand, elektriska stötar eller skador på utrustning.Använd den medföljande sladden och anslut den till ett standardeluttag.Försäkra dig om att du håller dig inom märkspänningen för sladden. Om detta inte åtföljs kan det orsaka brand eller elektriska stötar.Undvik att komma i kontakt med enheten med små föremål eller vätska.Små föremål som av misstag faller in genom ventilationsöppningarna i kåpan eller spill kan orsaka brand, elektriska stötar eller skador på utrustning. Om ett föremål eller vätska hamnar innanför kåpan skall det kopplas ur omedelbart. Enheten skall kontrolleras av en behörig servicetekniker innan den används igen.Placera enheten på ett lämpligt ställe.Om detta inte åtföljs kan det orsaka brand, elektriska stötar eller skador på utrustning.• Använd inte enheten utomhus.• Använd inte enheten i fordon (fartyg, fl ygplan, tåg eller bilar etc.).• Använd inte enheten i en dammig eller fuktig miljö.• Placera inte enheten så att ånga kommer direkt på skärmen.• Placera inte enheten nära värmeelement eller luftfuktare.Utrustningen måste vara ansluten till ett jordat uttag.Om detta inte åtföljs kan det orsaka brand eller elektriska stötar. FÖRSIKTIGHET Blockera inte ventilationsöppningarna i kåpan.• Placera inga föremål på ventilationsöppningarna.• Installera inte enheten i ett slutet utrymme.• Använd inte enheten liggande eller upp och ner.Genom att blockera ventilationsöppningarna förhindras tillräckligt luftfl öde vilket kan orsaka brand, elektriska stötar eller skada på utrustning.Använd ett strömuttag som är lätt att komma åt. Detta säkerställer att det är lätt att koppla ur enheten om det skulle uppstå problem. LCD-färgskärm Före användningen Installation Inställning/justering Felsökning Om installationshandboken och bruksanvisningen Installationshandboken (denna handbok)Beskriver grundinformation från anslutning av monitorn till en dator till användning av skärmen. Bruksanvisning (• Html-fi l. på CD-skivan*)Beskriver applikationsinformation så som bildjusteringar, inställningar och specifi kationer.

• Html-fi lerna som medföljer fi nns endast på engelska, tyska och franska.2 Svenska Före användningen Installation Inställning/justering Felsökning Förpackningens innehåll Kontrollera att följande artiklar fi nns i förpackningen. Om någonting saknas skall du kontakta din lokala återförsäljare. OBS!

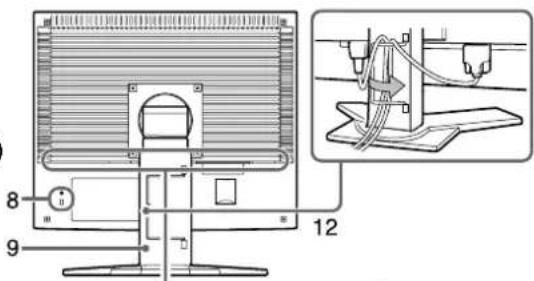

• Behåll kartongen och emballage för framtida förfl yttningar av skärmen. □ Monitor□ Nätsladd□ Digital signalkabel (FD-C39)□ Analog signalkabel (MD-C87)□ EIZO USB-kabel (MD-C93)□ EIZO LCD Utility Disk (CD-skiva) • Bruksanvisning□ Installationshandboken (denna handbok)□ Garantisedel□ Fastsättningsskruvar: M4 × 12 mm 4 st. Reglage och funktioner 1 Knapp för val av signalingång Växlar mellan ingångssignalerna om två datorer är anslutna till skärmen. 2 LägesknappKnappen gör att du kan växla skärm.3 Knapp för automatisk justeringGenomför automatisk justering av skärmen. (endast analog ingång)4 Enter-Knappen Visar menyn Justeringar och bestämmer alternativ på skärmen och sparar justerade värden.5 Manöverknappar (vänster, nedåt, uppåt, höger)• knappen / / / : Visar skärmen för ljusstyrka (sidan 5).• Väljer ett justeringsalternativ eller ökar/minskar justerade värden i avancerade justeringar i menyn Justeringar (sidan 5).6 Strömbrytaren Slår på och stänger av strömmen.7 Strömindikator Visar skärmens driftsstatus.Blå : Skärmen användsBlinkar gult(2 gånger för varje): Energisparläge (endast digitalt) Gul : Energisparläge Av : Strömmen är av 8 Spår för säkerhetslås Kompatibelt med Kensington MicroSaver-säkerhetssystem. 9 Viloläge (urkopplingsbart) Stativet justerar höjd och vinkel för monitorns skärm. 10 Anslutningar för insignal Vänster: DVI-D-anslutning (SIGNAL 1) /Höger: D-sub minianslutning med 15 stift (SIGNAL 2) 11 USB-port Ansluter USB-kabeln för att använda ScreenManager Pro för LCD- programvara (för Windows).För information om hur du använder det, se bruksanvisningen på CD-skivan. 12 Kabelhållare Håller fast skärmens kablar.

är ett smeknamn för EIZO’s justeringsmeny. (För information om hur du använder ScreenManager, se bruksanvisningen på CD-skivan.)NätanslutningJusteringsmeny (*ScreenManager

Svenska Före användningen Installation Inställning/justering Felsökning Att ansluta kablarna Observera

• När du byter ut en befi ntlig skärm mot S1910 skall du försäkra dig om att du ändrar datorns inställningar för upplösning och vertikal frekvens till de som är tillgängliga för S1910 genom att se till upplösningstabellen (baksidan av omslagssidan) innan du ansluter datorn. OBS!
• När du ansluter två datorer till monitorn skall du se bruksanvisningen på CD-skivan.

Kontrollera att monitorn och datorn är avstängda.

Anslut monitorn till datorn med en signalkabel som passar anslutningarna. Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

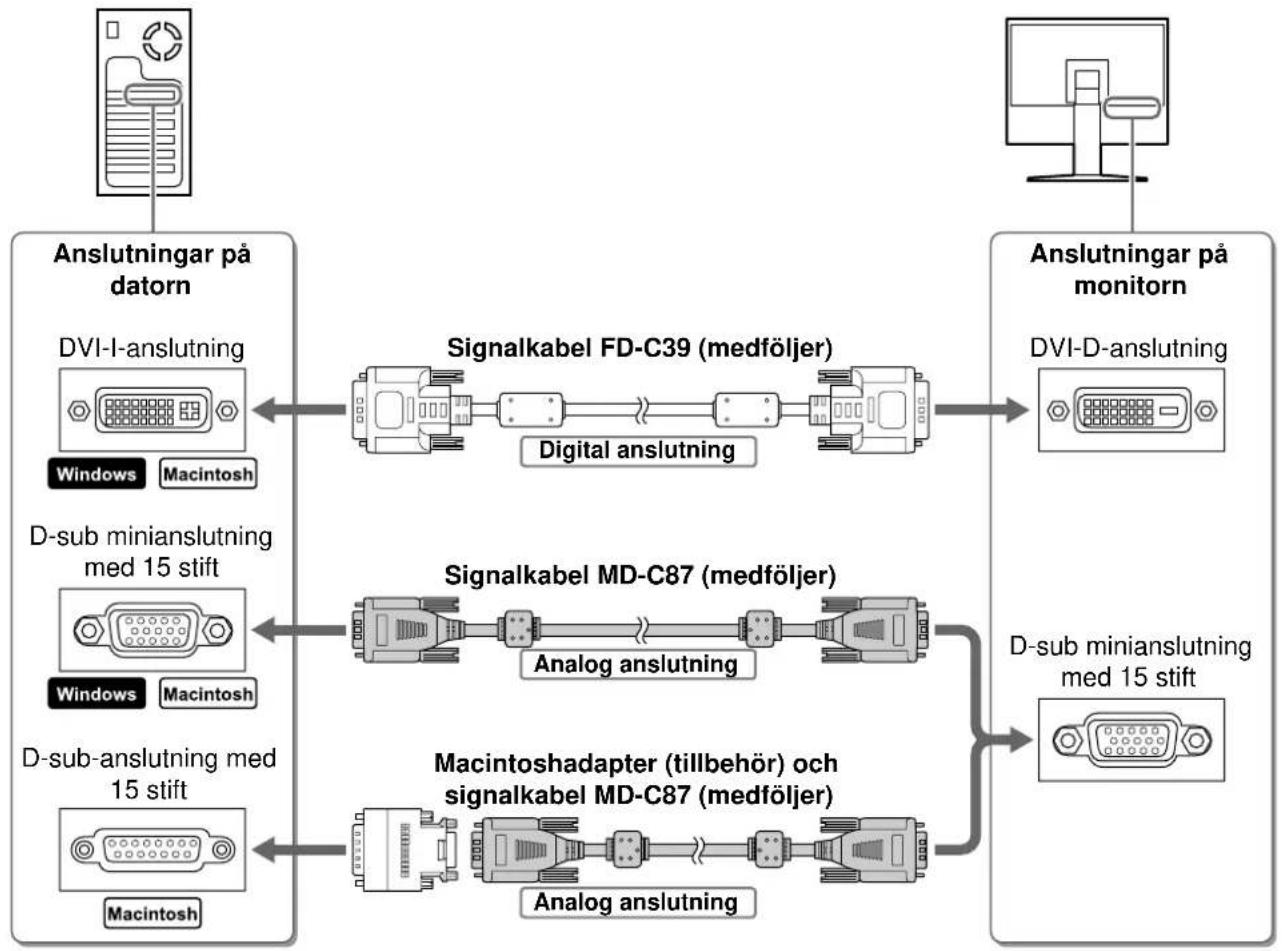

Koppla in nätsladden i ett vägguttag och till strömanslutningen på skärmen. Justera skärmhöjd och vinkel Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete.Anslutningar på datornDVI-I-anslutningD-sub minianslutning med 15 stiftD-sub-anslutning med 15 stiftAnslutningar på monitornDVI-D-anslutningD-sub minianslutning med 15 stiftSignalkabel FD-C39 (medföljer)Signalkabel MD-C87 (medföljer)Macintoshadapter (tillbehör) och signalkabel MD-C87 (medföljer)Digital anslutningAnalog anslutningAnalog anslutning4 Svenska Före användningen Installation Inställning/justering Felsökning Visa skärmen

Tryck på för att sätta på monitorn.

Sätt på datorn. Skärmens strömindikator lyser blått och skärmens bild visas.

Genomför den automatiska justeringsfunktionen när du använder en analog ingångssignal. (Se ”Att genomföra funktionen Autojustering” nedan). Funktionen autojustering behövs inte om du använder digitala insignaler eftersom att bilderna visas korrekt baserat på förinställda data hos monitorn.Observera• Stäng av monitorn och datorn när du använt dem.• För maximal energibesparing rekommenderar vi att apparaterna stängs av med knappen. Genom att dra ut nätsladden stängs monitorns strömförsörjning helt.Observera• Funktionen autojustering fungerar korrekt när hela bilden visas över visningsområdet på en Macintosh eller en Windows PC.Den fungerar inte korrekt när endast en del av bilden visas på skärmen (exempelvis en DOS-prompt eller när en svart bakgrund (skrivbordsunderlägg etc.) används).

• Det är inte säkert att funktionen autojustering fungerar som den skall med alla grafi kkort. Att genomföra funktionen autojustering (endast vid analog insignal) När insignalerna är analoga möjliggör funktionen autojustering automatisk justering av klockan, fasfrekvensen, skärmens placering och upplösning.För information om funktionen autojustering, se bruksanvisningen på CD-skivan.

Tryck på . Ett meddelandefönster visas.

Tryck på igen när meddelandet visas. Funktionen autojustering aktiveras och klocka, fasfrekvens, skärmens placering och upplösningen justeras automatiskt.5 Svenska Före användningen Installation Inställning/justering Felsökning Välja skärmläge FineContrast möjliggör för dig att enkelt välja bästa skärmvisningsläge i förhållande till monitorns användning.För information om funktionen FineContrast, se bruksanvisningen på CD-skivan. Läget FineContrast Custom (Anpassat) För att göra önskade inställningar.Movie (Film) För att spela upp animerade bilder. Picture (Bild) Passar för att visa fotografi er eller bilder. Text Passar för att visa ordbehandlings- eller kalkylprogram.sRGB För att göra färganpassning med sRGB-kompatibla kringutrustningar.

Tryck på . Fönstret FineContrast visas.

Tryck på igen när menyn FineContrast visas. Varje gång du trycker på knappen ändras läget på skärmen. (se tabellen lägen för FineContrast).

Tryck på vid önskat läge. Det valda läget väljs. Ställa in skärmens ljusstyrka

Tryck på / / / . Fönstret för justering av ljusstyrka visas.

Justera ljusstyrkan med / / / . Tryck på eller för att göra skärmen ljusare eller på eller för att göra den mörkare.

Tryck på vid önskad ljusstyrka. Den valda ljusstyrkan sparas. Att genomföra avancerade inställningar/justeringar Avancerade justeringar av skärmen eller färger och olika inställningar är tillgängliga i menyn Justeringar.För information om justeringsfunktionerna, se bruksanvisningen på CD-skivan.Visar aktuellt läge.Fönstret för FineContrast-läget Grundinställningarna och justeringarna är färdiga. För avancerade inställningar/ justeringar, se bruksanvisningen på CD-skivan. Fönstret för justering av ljusstyrkaJusteringsmeny6 Svenska Före användningen Installation Inställning/justering Felsökning Ingen bild visas Om det inte visas någon bild på monitorn efter att du genomfört följande åtgärder skall du kontakta din lokala återförsäljare.

1. Kontrollera strömindikatorn.

Symptom Status Möjlig orsak och åtgärdIngen bild Strömindikatorn tänds inte. Kontrollera om nätsladden är riktigt ansluten. Om problemet kvarstår skall du stänga av skärmen i ett par minuter och slå sedan på den och försöka igen.Strömindikatorn lyser blått. Kontrollera inställningen av Ljusstyrkan.Växla inkommande signal genom att trycka på Strömindikatorn lyser gult. Tryck på en tangent på tangentbordet eller klicka på musen.Strömindikatorn blinkar långsamt i gult .Tryck på datorns strömbrytare.

2. Läs felmeddelandet som visas på skärmen i 40 sekunder.

Dessa meddelanden visas när den inkommande signalen är felaktig även om monitorn fungerar.Symptom Status Möjlig orsak och åtgärdDen inkommande signalen mottas inte på rätt sätt.När bilden visas normalt efter en kort stund är det inget fel på skärmen. (vissa datorer skickar inte ut signalen direkt efter att den satts på).Kontrollera att signalkabeln är riktigt ansluten till datorn.Växla inkommande signal genom att trycka på Signalfrekvensen är utanför specifi kationerna. Felaktig signalfrekvens visas i rött.Ändra läge till ett passande genom att använda grafi kkortets mjukvara. Se grafi kkortets bruksanvisning för ytterligare information.1 Greece ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα ασφαλείας. Συνιστούν σημαντικές πληροφορίες. Διαβάστε τις με προσοχή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν συμμορφωθείτε με τις πληροφορίες που παρέχει μια ΠΡΟΕΙΔΟΠΟΙΗΣΗ ενδέχεται να τραυματιστείτε σοβαρά και να διατρέξετε σοβαρό κίνδυνο για τη ζωή σας. Αν δεν συμμορφωθείτε με τις πληροφορίες που παρέχει η ΠΡΟΣΟΧΗ ενδέχεται να τραυματιστείτε ελαφρά ή/ και να προκληθούν υλικές ζημιές ή ζημιές στο προϊόν. Υποδεικνύει μια απαγορευμένη ενέργεια. Συνιστά τη σύνδεση με γείωση για λόγους ασφαλείας. ΠΡΟΦΥΛΑΞΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν από τη μονάδα αρχίζει να βγαίνει καπνός, ή αν η μονάδα μυρίζει σαν να καίγεται ή κάνει παράξενους θορύβους, αποσυνδέστε αμέσως όλες τις συνδέσεις τροφοδοσίας και επικοινωνήστε με τον αντιπρόσωπο για βοήθεια. Αν επιχειρήσετε να χρησιμοποιήσετε μια μονάδα που δυσλειτουργεί, μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Χρησιμοποιήστε το καλώδιο τροφοδοσίας που περιλαμβάνεται στη συσκευασία και συνδέστε τη μονάδα με την τυποποιημένη πρίζα ρεύματος της χώρας σας. Βεβαιωθείτε ότι χρησιμοποιείτε την ονομαστική τάση του καλωδίου τροφοδοσίας. Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία. Κρατήστε μικρά αντικείμενα ή υγρά μακριά από τη μονάδα. Μικρά αντικείμενα που μπορεί να πέσουν κατά λάθος μέσα στις σχισμές αερισμού και να μπουν στο περίβλημα ή υγρά που θα χυθούν σε αυτό μπορεί να έχουν ως αποτέλεσμα πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Αν κάποιο αντικείμενο ή υγρό πέσει ή χυθεί μέσα στο περίβλημα, αποσυνδέστε αμέσως τη μονάδα από το ρεύμα. Αναθέστε τον έλεγχο της μονάδας σε εξειδικευμένο τεχνικό συντήρησης πριν να τη χρησιμοποιήσετε ξανά. Τοποθετήστε τη μονάδα σε κατάλληλο χώρο. Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.
