Type de produit	Moniteur couleur LCD
Taille de l'écran	19 pouces
Résolution native	1280 x 1024
Rapport hauteur/largeur	5:4
Connecteurs d'entrée	DVI-D (SIGNAL 1), D-sub mini 15 broches (SIGNAL 2)
Port USB	1 port USB (pour ScreenManager Pro)
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique (max)	Environ 40 W
Consommation en veille	Moins de 1 W
Luminosité	250 cd/m²
Contraste	1000:1
Temps de réponse	8 ms
Angles de vision (horiz./vert.)	170° / 150°
Réglages de l'écran	Hauteur, inclinaison, rotation (pivot non disponible)
Modes d'affichage (FineContrast)	Custom, Movie, Picture, Text, sRGB
Fonctions	Réglage automatique (analogique), réglage luminosité, économie d'énergie
Sécurité	Verrou Kensington (fente de sécurité)
Contenu de l'emballage	Moniteur, cordon d'alimentation, câble DVI-D (FD-C39), manuel d'utilisation, manuel d'installation, garantie, vis M4×12 (4 pièces)
Nettoyage	Utiliser un chiffon doux et sec
Garantie	Garantie limitée (voir document fourni)

FOIRE AUX QUESTIONS - FlexScan S1910M EIZO

Que faire si l'écran reste noir et que le voyant d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché. Si le problème persiste, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension.

Que faire si le voyant d'alimentation est bleu mais aucune image ne s'affiche ?

Vérifiez le réglage de luminosité. Si nécessaire, appuyez sur la touche S pour commuter le signal d'entrée.

Que signifie le voyant d'alimentation jaune ?

Le voyant jaune indique le mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour réactiver l'affichage.

Comment basculer entre les deux entrées vidéo (DVI-D et VGA) ?

Appuyez sur la touche S (sélection de signal d'entrée) pour commuter entre SIGNAL 1 (DVI-D) et SIGNAL 2 (D-sub).

Comment ajuster la luminosité de l'écran ?

Appuyez sur la touche ▲ ou ▼ pour afficher l'écran de réglage de la luminosité, puis utilisez les touches ▲/▼ ou ◄/► pour augmenter ou diminuer la luminosité. Confirmez en appuyant sur la touche de validation.

Comment utiliser les modes FineContrast ?

Appuyez sur la touche M pour afficher le menu FineContrast. Appuyez à nouveau sur M pour parcourir les modes (Custom, Movie, Picture, Text, sRGB). Appuyez sur la touche ◄ ou ► pour valider le mode choisi.

Que faire si le message 'Signal Check' ou 'No Signal' s'affiche ?

Vérifiez que le câble de signal est correctement branché à l'ordinateur. Appuyez sur la touche S pour commuter la source d'entrée. Si l'image apparaît après un instant, cela peut être dû au délai de démarrage de l'ordinateur.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec pour essuyer délicatement la surface de l'écran. N'utilisez pas de produits chimiques ou de nettoyants abrasifs.

Quels sont les réglages disponibles dans le menu avancé ?

Le menu de réglage (ScreenManager) permet d'ajuster l'horloge, la phase, la position de l'écran, les couleurs, etc. Consultez le manuel d'utilisation sur le CD-ROM pour plus de détails.

Que contient l'emballage du moniteur ?

L'emballage comprend : le moniteur, le cordon d'alimentation, le câble de signal numérique DVI-D (FD-C39), le manuel d'utilisation (CD-ROM), le manuel d'installation (papier), la garantie limitée et quatre vis de fixation M4×12.

MODE D'EMPLOI FlexScan S1910M EIZO

Manuel d'installation

Important : Veuillez dire attentivement ce manuel d'installation, ainsi que le manuel d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efficace et en toute sécurité. Veuillez conservece manuel pour reference ultérieure.

Le moniteur est compatible avec les résolutions suivantes.

Moniteur couleur LCD

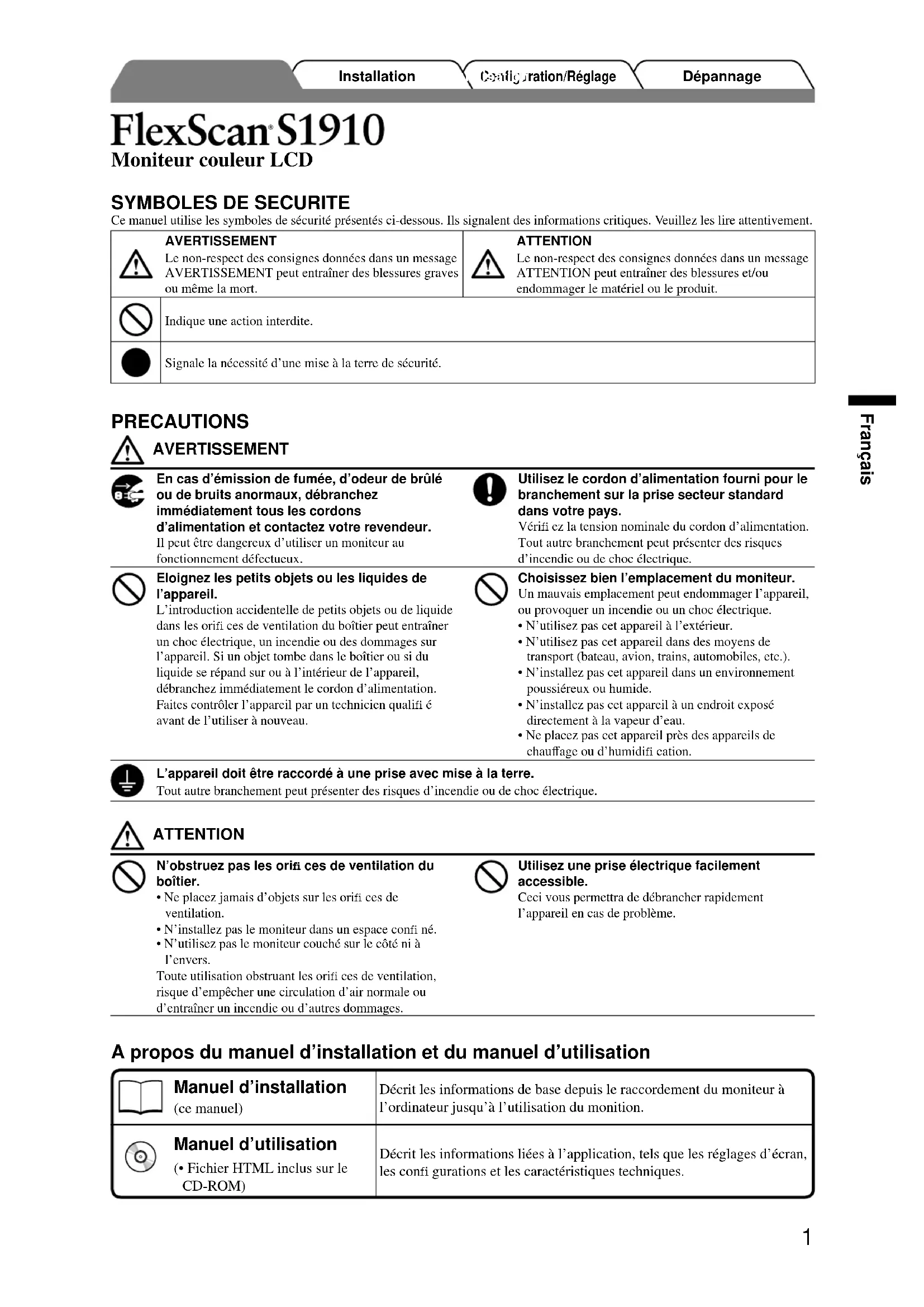

SYMBOLES DE SECURITE

Ce manuel utilise les symboles de sécurité presentes ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT Le non-respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures graves ou même la mort.		ATTENTION Le non-respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou endommager le matériel ou le produit.
Indique une action interdite.
Signale la nécessité d'une mise à la terre de sécurité.

PRECAUTIONS

AVERTISSEMENT

En cas d'émission de fumée, d'odeur de brûlé ou de bruits anormaux, débranchez immédiatement tous les cordons d'alimentation et contactez votre revendeur. Il peut être dangereux d'utiliser un monitreur au fonctionnement défectueux.

Eloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquide dans les orifi ces de ventilation du boitant peut entraîner un chic électrique, un incendie ou des dommages sur l'apparil. Si un objet tombe dans le boitant ou si du liquide se repand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon d'alimentation. Faites contrôle l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Utilisez le cordon d'alimentation fourni pour le branchement sur la prise secteur standard dans votre pays.

Vérifi ez la tension nominale du cordon d'alimentation. Tout autre branchement peut partager des risques d'incendie ou de chocoléctique.

Choisissez bien l'emplacement du moniteur.

Un mauvais emplacement peut endommager l'appareil, ou provoquer un incendie ou un choc électrique.

N'utilisez pas cet apparéil à l'extérieur.
- N'utilisez pas cet apparéil dans des moyens de transport (bateau, avion, trains, automobiles, etc.).
- N'installez pas cet apparéil dans un environnement poussièreux ou humide.
- N'installez pas cet apparéil à un endroit exposé directement à la vapeur d'eau.
- Ne placez pas cet apparéil pres des apparéils de chauffage ou d'humidifi cation.

L'appareil doit être raccordé à une prise avec mise à la terre.

Tout autre branchement peut partager des risques d'incendie ou de chic électriche.

ATTENTION

N'obstruez pas les ori fés de ventilation du boitier.

• Ne placez jamais d'objets sur les orifi ces de ventilation.
• N'installez pas le moniteur dans un espace confi né.
  N'utilisez pas le moniteur couche sur le cote ni a 1'envers.

Toute utilisation obstruant les orifi ces de ventilation, risque d'empêcher une circulation d'air normale ou d'entrainer un incendie ou d'autres dommages.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancherrapidement l'appareil en cas de problème.

A propos du manuel d'installation et du manuel d'utilisation

Manuel d'installation (ce manuel)	Décrit les informations de base depuis le raccordement du monitér à l'ordinateur jusqu'à l'utilisation du monition.
Manuel d'utilisation (• Fichier HTML inclus sur le CD-ROM)	Décrit les informations liées à l'application, tels que les réglages d'écran, les confi gurations et les caractéristiques techniques.

Contenu de l'emballage

Verifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur si l'un des éléments est manquant ou abimé.

REMARQUE

• Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un transport ultérieur du moniteur.

Moniteur
Cordon d'alimentation
Cable de signal numérique (FD-C39)

• Manuel d'utilisation
  Manuel d'installation (ce manuel)
  Garantie limitee
  Vis de fixation: M4 × 12 (mm) × 4 pieces

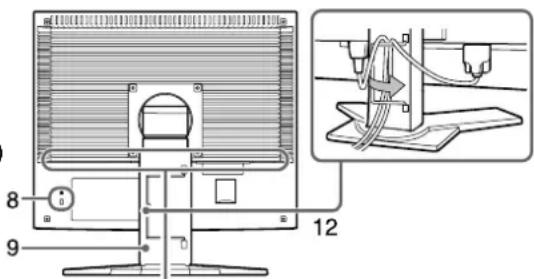

Commandes et fonctions

Menu de réglage (*ScreenManager®)

1 Touche de sélection du signal d'entrée	Commute les signaux d'entrée de l'affichage lors du raccordement de deux ordinateurs au moniteur.
2 Touche de changement de mode	La touche M vous permit de commuter le mode d'affi chage.
3 Touche de réglage automatique	Permet de régler automatiquement l'écran (entree analogue uniquement).
4 Touche de validation	Afrique le menu de réglage, et permet de sélectionner une option dans l'écran de menu et d'enregistrer les valeurs définies.
5 Touches de commande (Gauche, Bas, Haut, Droite)	• Touche / ▲/ ▝/ △/ ▼: affiche l'écran de réglage de la luminosité (page 5): • Permet de sélectionner une option de réglage ou d'augmenter et/ou de diminuier les valeurs définies pour des réglages avancés à l'aide du menu de réglage (page 5).
6 Touche d'alimentation Permit de mettre sous/hors tension.
7 Voyant d'alimentation Indique l'etat de fonctionnement du moniteur.
	Bleu : en fonctionnement Jaune clignotant : mode d'économie (2 fois) d'énergie (connexion numérique uniquement)Jaune : économie d'énergie Eteint : hors tension
8 Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
9 Pied (démontable)	Le pied permet de régler la hauteur et l'angle de l'écran du moniteur.
10 Connecteurs de signal d'entrée	Gaughe : connecteur DVI-D (SIGNAL 1) /Droite : connecteur D-sub mini à 15 broches (SIGNAL 2)
11 Port USB	Permet de branchier le cable USB pour utiliser le logiciel ScreenManager Pro for LCD (pour Windows). Consultez le manuel d'utilisation sur le CD-ROM pour savoir comment utiliser ce logiciel.
12 Enveloppe de cables Maintient en place les câbles du moniteur.

• ScreenManager® est le nom choisi par EIZO pour le menu de réglage. (Consultez le manuel d'utilisation sur le CD-ROM pour savoir comment utiliser ScreenManager.)

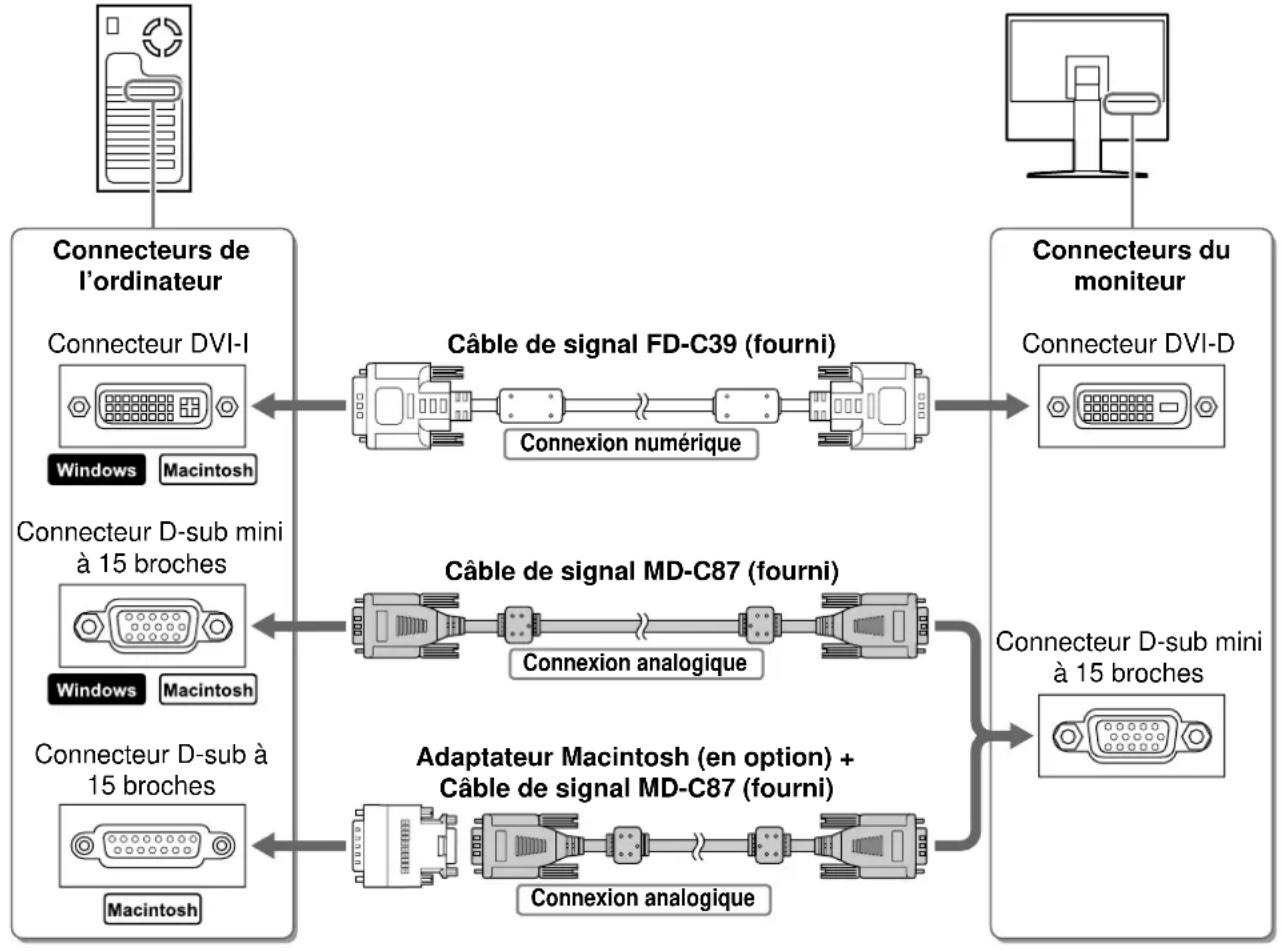

Branchement des cables

Attention

• Lors du remplacement du moniteur actuel par un moniteur S1910, veillez à modifier la résolution et le balayage vertical de l'ordinateur en fonction des réglages du moniteur S1910 indiqués dans le tableau des résolutions (verso de la couverture) avant de raccorder l'ordinateur.

REMARQUE

Pour raccorder deux ordinateurs au moniteur, consultez le Manuel d'utilisation inclus sur le CD-ROM.

1 Verifi ez que le moniteur et l'ordinateur sont hors tension.
2 Raccordez le moniteur à l'ordinateur à l'aide d'un cable de signal correspondant aux connecteurs.

Une fois que les connecteurs de cable sont connectés, serrez les vis des connecteurs pour assurer le couplage.

3 Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

Réglage de la hauteur et de l'angle de l'écran

Réglez la hauteur, l'inclinaison et l'orientation de l'écran afin d'assurer une position/agréable pour le travail.

Affi chage de I'ecran

1 Appuyez sur pourmettre le moniteur sous tension.
2 Mettez l'ordinateur sous tension.

Levoyant d'alimentation du moniteur devient bleu et l'image apparait à l'écran.

3 Lorsqu'un signal d'entrée analogue est utilisé, activez la fonction de réglage automatique. (Consultez la section « Activation de la fonction de réglage automatique » ci-dessous.)

Etant donné que l'affichage se fait en fonction des données prédéfinies du monitour, cette signifie que la fonction de réglage automatique n'est pas utile lors de l'entrée de signaux numériques.

Attention

• Mettez le moniteur et l'ordinateur hors tension lorsque vous ne les utilisez plus.
• Pour une économie d'énergie maximale, il est recommendé que levoyant d'alimentation soit éteint. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.

Activation de la fonction de réglage automatique (entée analogique uniquement)

Lorsque des signaux analogiques sont entrés, la fonction de réglage automatique permet de régler automatiquement l'horloge, la phase, la position de l'écran et la résolution.

Consultez le manuel d'utilisation inclus sur le CD-ROM pour plus d'informations sur la fonction de réglage automatique.

1 Appuyez surA.

Un message s'affiche.

2 Alors que le message est affi ché, appuyez de nouveau sur A.

La fonction de réglage automatique est activée et les réglages d'horloge, de phase, de position de l'écran et de résolution sont effectuels automatiquement.

Attention

• La fonction de réglage automatique fonctionne lorsqu'une image occupe la totalité de la zone d'affichage d'un écran d'ordinateur Macintosh ou Windows.
  Elne ne fonctionne pas correctement lorsqu'une image ne s'affiche que sur une partie de I'ecran (fenetre de commande DOS, par exemple) ou lorsqu'un arriere-plan noir (papier peint, etc.) est utilise.
• La fonction de réglage automatique peut ne pas fonctionner correctement avec certaines cartes video.

FineContrast you aide a selectionner facilement le meilleur mode d'affichage en fonction de l'application du moniteur. Consultez le manuel d'utilisation sur le CD-ROM pour plus d'informations sur cette fonction.

Mode FineContrast

Custom (Personnaliser)	Permet de personneliser vos réglages.
Movie (Cinéma) Adapté à la lecture d'images animées.
Picture (Image)	Adapté à l'affichage de photos ou d'images.
Text (Texte)	Adapté à l'affichage de textes pour traitement de texte ou feuille de calcul.
sRGB Adapté à la comparaison des couleurs des péripériques compatibles sRGB.

1 Appuyez surM.

La fenêtre FineContrast apparait.

2 Alors que le menu FineContrast est affi ché, appuyez de nouveau sur M.

A chaque pression sur la touche, le réglage passe au mode suivant (consultez le tableau Mode FineContrast).

Fenetre du mode FineContrast

3 Appuyez sur une fois le mode d'affichage souhaïte défini.

Le mode sélectionné est défi ni.

Réglage de la luminosité

1 Appuyez sur / /

L'écran de réglage de la luminosité apparait.

2 Reglez la luminosité à l'aide de A D.

Appuyez sur ou pour augmenter la luminosité de l'écran ou sur ou pour la diminuer.

3 Appuyez sur une fois la luminosité souhaïée définie.

La luminosité spécifique est enregistrée.

Fenêtre de réglage de la luminosité

Réglages avancés

Les réglages avances de l'écran ou des couleurs et différents autres réglages sont disponibles dans le menu de réglage.

Consultez le manuel d'utilisation inclus sur le CD-ROM pour plus d'informations sur chaque fonction de réglage.

Menu de réglage

Les réglages et configurations de base sont terminés. Consultez le manuel d'utilisation sur le CD-ROM pour plus d'informations sur les réglages avancés.

Problème de non-affi chage d'images

Si aucune image ne s'affiche sur le moniteur même après avoir recouru aux solutions suivantes, contactez votre revendeur.

1. Vérifié ez levoyant d'alimentation.

Symptôme Etat Cause	se possible et solution
Aucune image Levoyant d'alimentation ne s'allume pas.	Vérifi ez que le cordon d'alimentation est correctement branché. Si le problème persiste, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension et recommencez.
	Levoyant d'alimentation devient bleu.	Vérifi ez le réglage de luminosité.
		Commutez le signal d'entrée en appuyant sur S
	Levoyant d'alimentation devient jaune.	Appuyez sur une touche du clavier ou cliquez avec la souris.
	Levoyant d'alimentation est jaune et clignote lentement.	Mettez l'ordinateur sous tension.

2. Vérifiez le message d'erreur qui reste affché sur l'écran pendant 40 secondes.

Ces messages s'affichent lorsque le signal d'entrée est incorrect, même si le moniteur fonctionne correctement.

Symptôme Etat Cause	se possible et solution
Signal Check Analog No Signal	Le signal d'entrée n'est pas reçu correctement.	Si l'image s'affi che normalement au bout d'instant, le moniteur ne présente aucun dysfonctionnement. (Certains ordinateurs n'émettent pas de signal dus la mise sous tension.)
		Vérifi ez si le cable de signal est correctement branché à l'ordinateur.
		Commutez le signal d'entrée en appuyant sur S.
Signal Error Digital fD:135.0MHz fH:80.0KHz fU:75.0Hz	La fréquence du signal est en dehors de la spécifi cation. La fréquence de signal incorrecte est indiquée en rouge.	Passez à un mode approprié à l'aide de l'utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d'informations.
