MANUAL DE USUARIO FlexScan S1910M EIZO

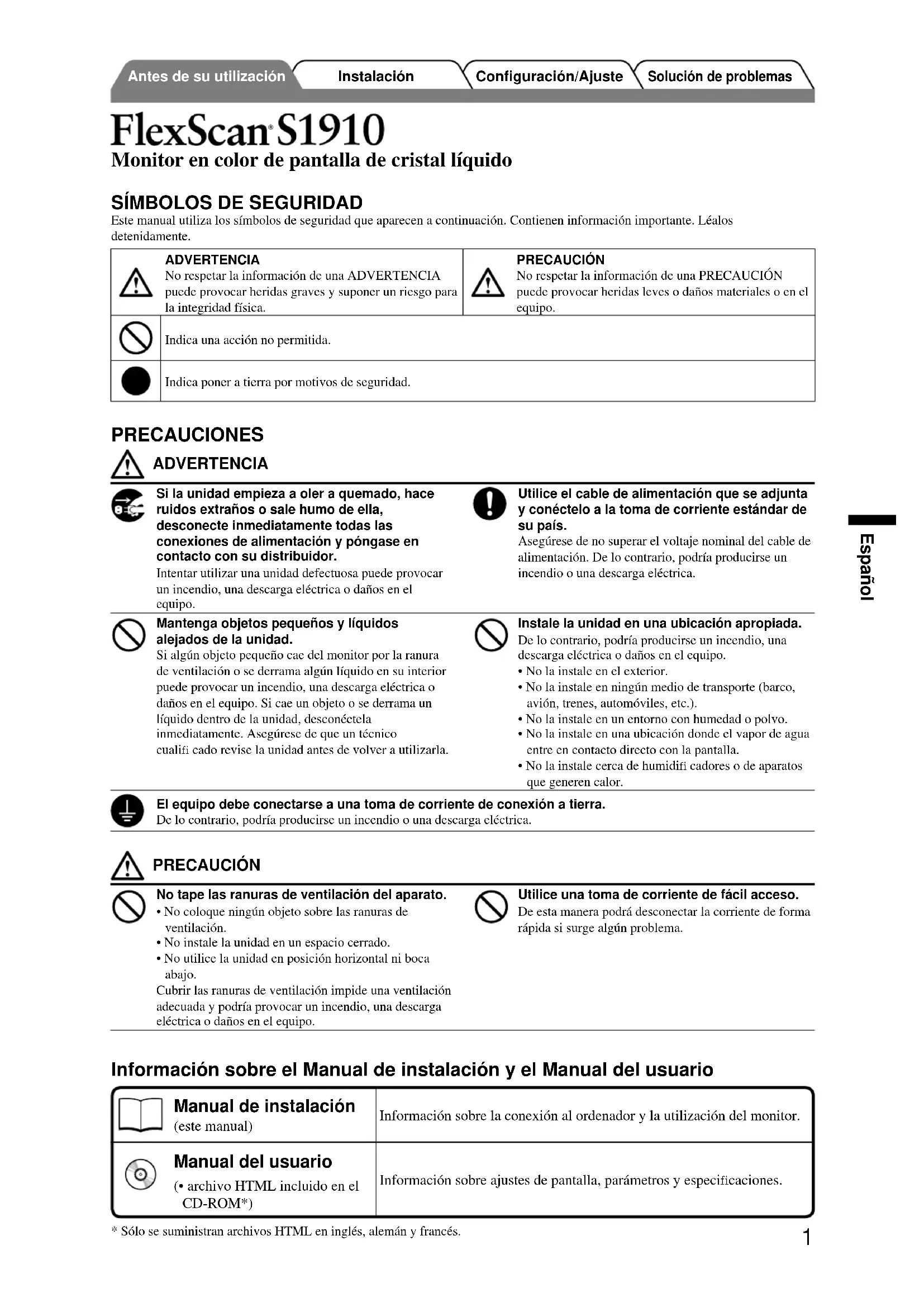

SÍMBOLOS DE SEGURIDAD

Este manual utiliza los símbolos de seguridad que aparecen a continuación. Contienen información importante. Léalos detenidamente.ADVERTENCIANo respetar la información de una ADVERTENCIA puede provocar heridas graves y suponer un riesgo para la integridad física.PRECAUCIÓNNo respetar la información de una PRECAUCIÓN puede provocar heridas leves o daños materiales o en el equipo.Indica una acción no permitida.Indica poner a tierra por motivos de seguridad. PRECAUCIONES ADVERTENCIA Si la unidad empieza a oler a quemado, hace ruidos extraños o sale humo de ella, desconecte inmediatamente todas las conexiones de alimentación y póngase en contacto con su distribuidor.Intentar utilizar una unidad defectuosa puede provocar un incendio, una descarga eléctrica o daños en el equipo.Utilice el cable de alimentación que se adjunta y conéctelo a la toma de corriente estándar de su país.Asegúrese de no superar el voltaje nominal del cable de alimentación. De lo contrario, podría producirse un incendio o una descarga eléctrica.Mantenga objetos pequeños y líquidos alejados de la unidad.Si algún objeto pequeño cae del monitor por la ranura de ventilación o se derrama algún líquido en su interior puede provocar un incendio, una descarga eléctrica o daños en el equipo. Si cae un objeto o se derrama un líquido dentro de la unidad, desconéctela inmediatamente. Asegúrese de que un técnico cualifi cado revise la unidad antes de volver a utilizarla.Instale la unidad en una ubicación apropiada.De lo contrario, podría producirse un incendio, una descarga eléctrica o daños en el equipo.• No la instale en el exterior.• No la instale en ningún medio de transporte (barco, avión, trenes, automóviles, etc.).• No la instale en un entorno con humedad o polvo.• No la instale en una ubicación donde el vapor de agua entre en contacto directo con la pantalla.• No la instale cerca de humidifi cadores o de aparatos que generen calor.El equipo debe conectarse a una toma de corriente de conexión a tierra.De lo contrario, podría producirse un incendio o una descarga eléctrica. PRECAUCIÓN No tape las ranuras de ventilación del aparato.• No coloque ningún objeto sobre las ranuras de ventilación.• No instale la unidad en un espacio cerrado.• No utilice la unidad en posición horizontal ni boca abajo.Cubrir las ranuras de ventilación impide una ventilación adecuada y podría provocar un incendio, una descarga eléctrica o daños en el equipo.Utilice una toma de corriente de fácil acceso.De esta manera podrá desconectar la corriente de forma rápida si surge algún problema. Monitor en color de pantalla de cristal líquido Solución de problemas Configuración/AjusteInstalaciónAntes de su utilización Información sobre el Manual de instalación y el Manual del usuario Manual de instalación (este manual)Información sobre la conexión al ordenador y la utilización del monitor. Manual del usuario (• archivo HTML incluido en el CD-ROM*) Información sobre ajustes de pantalla, parámetros y especifi caciones.

• Sólo se suministran archivos HTML en inglés, alemán y francés.2 Español Solución de problemas Configuración/AjusteInstalaciónAntes de su utilización Contenido del embalaje Compruebe que los elementos siguientes estén incluidos en el embalaje. Póngase en contacto con su distribuidor si alguno de los elementos no aparece o aparece dañado. NOTA
• Conserve la caja y los materiales de embalaje para utilizarlos en posibles futuros transportes del monitor.□ Monitor□ Cable de alimentación□ Cable de señal digital (FD-C39)□ Cable de señal analógica (MD-C87)□ Cable USB EIZO (MD-C93)□ EIZO LCD Utility Disk (CD-ROM) • Manual del usuario□ Manual de instalación (este manual)□ Garantía limitada □ Tornillos de fi jación: M4 × 12 mm 4 un. Controles y funciones 1 Botón de selección de la señal de entradaAlterna la visualización de las señales de entrada cuando se conectan dos ordenadores al monitor.2 Botón de modoEl botón le permite cambiar la visualización.3 Botón de autoajuste Ajusta la pantalla automáticamente (solamente entrada analógica). 4 Botón Intro Muestra el menú de ajuste, confi rma los ajustes de los elementos en la pantalla de menú y guarda los elementos ajustados.5 Botones de control (izquierda, derecha, abajo y arriba)

Botón / / / : Muestra la pantalla de ajuste de brillo (página 5).

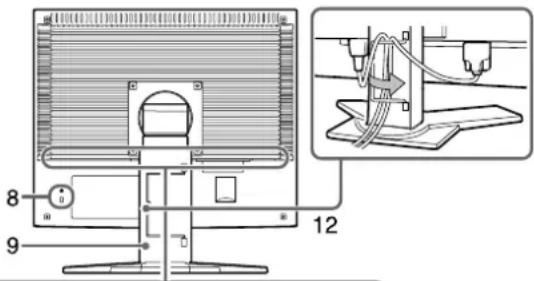

Selecciona un elemento de ajuste o aumenta o disminuye los valores ajustados en los ajustes avanzados mediante el menú de ajuste (página 5).6 Botón de alimentación Enciende o apaga la unidad.7 Indicador de encendido Indica el estado operativo del monitor.Azul : Operación Amarillo parpadeante (2 veces por segundo) : Modo de ahorro de energía (sólo digital)Amarillo : Ahorro de energíaApagado : Alimentación apagada8 Ranura de bloqueo de seguridadEste bloqueo admite el sistema de seguridad MicroSaver de Kensington. 9 Soporte (extraíble) El soporte ajusta la altura y el ángulo de la pantalla del monitor. 10 Conectores de señal de entradaIzquierdo: Conector de DVI-D (SIGNAL 1) /Derecho: Miniconector D-sub de 15 contactos (SIGNAL 2) 11 Puerto USB Conecta el cable USB para utilizar el software de ScreenManager Pro para pantallas de cristal líquido (con Windows).Para obtener información sobre cómo utilizarlo, consulte el Manual del usuario del CD-ROM. 12 Portacables Une los cables del monitor.

• ScreenManager es un nombre que aplica EIZO al menú de ajuste. (Para obtener información sobre cómo utilizar ScreenManager, consulte el Manual del usuario del CD-ROM.)Conector de alimentaciónMenú de ajuste (*ScreenManager

Español Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización Conexión de los cables Atención• Si sustituye el monitor actual por un monitor S1910, consulte la tabla de resoluciones (reverso de la portada) para cambiar la confi guración de la resolución y la frecuencia vertical del ordenador a una disponible para el monitor S1910. NOTA

• Si va a conectar dos ordenadores al monitor, consulte el manual del usuario almacenado en el CD-ROM.

Compruebe que la alimentación del monitor y del ordenador están desactivadas.

Conecte el monitor al ordenador con un cable de señal haciendo coincidir los conectores. Una vez conectados los conectores del cable, apriete los tornillos de los conectores para fi jar la conexión.

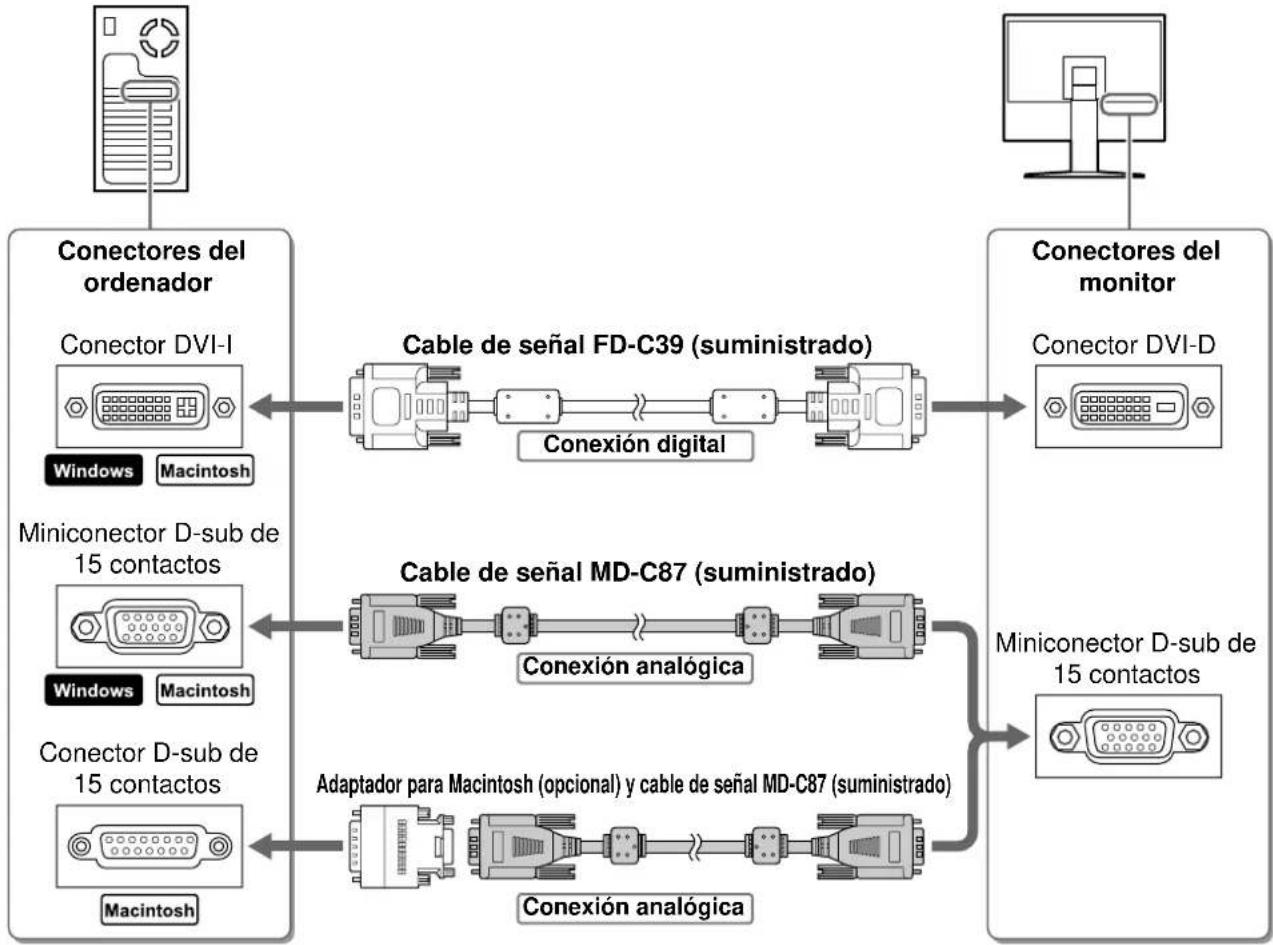

Enchufe el cable de alimentación en una toma de corriente y el conector de alimentación en el monitor. Ajuste de la altura y el ángulo de la pantalla Es posible ajustar la altura, inclinación y giro de la pantalla para conseguir una posición de trabajo adecuada.Conectores del ordenadorConector DVI-IMiniconector D-sub de 15 contactosConector D-sub de 15 contactosConectores del monitorConector DVI-DMiniconector D-sub de 15 contactosCable de señal FD-C39 (suministrado)Cable de señal MD-C87 (suministrado)Adaptador para Macintosh (opcional) y cable de señal MD-C87 (suministrado)Conexión digitalConexión analógicaConexión analógica4 Español Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización Visualización de la pantalla

Pulse para encender el monitor.

Encienda el ordenador. El indicador de encendido del monitor se iluminará en azul y se visualizará la pantalla.

Si utiliza señales de entrada analógicas, ejecute la función de Autoajuste. (Consulte “Ejecución de la función de Autoajuste”.) Si se reciben señales digitales, la función de Autoajuste no es necesaria, ya que la imagen aparecerá correctamente a partir de los datos preajustados del monitor.Atención• Apague el monitor y el ordenador después de utilizarlos.• Se recomienda desconectar completamente el monitor de la fuente de alimentación para ahorrar energía. Para ello, desenchufe el cable de alimentación del monitor.Atención• La función de Autoajuste funciona correctamente cuando la imagen se visualiza en el área máxima posible de la pantalla de un Macintosh o de un ordenador con Windows. Es posible que no funcione correctamente si la imagen se visualiza sólo en una parte de la pantalla, por ejemplo, al utilizar una ventana de comandos DOS o si el color de fondo del escritorio es negro.

• Es posible que la función de Autoajuste no funcione correctamente con algunas tarjetas gráfi cas. Ejecución de la función de Autoajuste (solamente con la entrada analógica) Si se reciben señales analógicas, la función de Autoajuste le permite ajustar automáticamente el reloj, la fase, la posición de la pantalla y la resolución.Para obtener información más detallada sobre la función de Autoajuste, consulte el Manual del usuario del CD-ROM.

Pulse . Aparece una ventana de mensaje.

Mientras se muestra el mensaje, pulse de nuevo. La función de Autoajuste se activa y el reloj, la fase, la posición de la pantalla y la resolución se ajustan automáticamente.5 Español Solución de problemasConfiguración/AjusteInstalaciónAntes de su utilización Selección del modo de pantalla La función FineContrast (Matices de contraste) le permite seleccionar fácilmente el modo de visualización más apropiado en función de la utilización del monitor.Para obtener información más detallada sobre FineContrast, consulte el Manual del usuario del CD-ROM. Modo FineContrast Custom (Personalizar) Permite realizar los ajustes deseados.Movie (Película) Adecuado para la reproducción de imágenes animadas.Picture (Imagen) Adecuado para la visualización de imágenes como fotografías o dibujos. Text (Texto) Adecuado para el trabajo con software de procesador de textos o de hojas de cálculo. sRGB (RGB estándar) Adecuado para la coincidencia de colores con periféricos que admiten RGB estándar.

Mientras se muestra el menú FineContrast, pulse de nuevo. Cada vez que se pulsa el botón, cambia el modo de la pantalla. (Consulte la tabla del “Modo FineContrast”.)

En el modo de visualización deseado, pulse el botón . Se ajusta el modo seleccionado. Ajuste del brillo

Pulse / / / . Aparece la ventana de ajuste del brillo.

Ajuste el brillo con / / / . Pulse o para dar más brillo a la pantalla y o para oscurecerla.

Cuando obtenga el brillo deseado, pulse . De este modo se guarda el brillo especifi cado. Confi guración y ajustes avanzados Los ajustes avanzados de pantalla o color y otros ajustes diversos pueden realizarse mediante el menú de ajuste.Para obtener información más detallada sobre cada función de ajuste, consulte el Manual del usuario del CD-ROM.Ventana de ajuste del brilloMuestra el modo actual.Ventana del modo FineContrast La confi guración y ajustes básicos se han completado. Para obtener información sobre la confi guración y los ajustes avanzados, consulte el Manual del usuario del CD-ROM. Menú de ajuste6 Español Solución de problemas Configuración/AjusteInstalación Antes de su utilización Sin problemas con las imágenes Si no se muestra ninguna imagen en el monitor tras seguir las soluciones propuestas, póngase en contacto con su distribuidor local.

1. Compruebe el indicador de encendido.

Síntoma Estado Posible causa y soluciónNo aparece ninguna imagen El indicador de alimentación no se ilumina.Compruebe que el cable de alimentación está conectado correctamente. Si el problema persiste, desconecte la alimentación del monitor durante algunos minutos y, a continuación, vuelva a encenderlo e inténtelo de nuevo.El indicador de alimentación se ilumina en azul. Compruebe la confi guración del brillo.Cambie la señal de entrada mediante el botón El indicador de alimentación se ilumina en amarillo. Pulse una de las teclas del teclado o haga clic con el ratón.El indicador de alimentación parpadea lentamente en amarillo.Pulse el interruptor de alimentación del ordenador.

2. Compruebe los mensajes de error. Éstos permanecen en la pantalla durante 40

segundos. Este tipo de mensajes aparecen cuando la señal de entrada no es correcta, aunque el monitor esté funcionando.Síntoma Estado Posible causa y soluciónLa señal de entrada no se recibe correctamente.Si la imagen se visualiza correctamente tras un período de tiempo breve, signifi ca que el monitor no tiene ningún problema. (Algunos ordenadores no emiten la señal al poco tiempo de encenderlos.)Compruebe si el cable de señal está correctamente conectado al ordenador.Cambie la señal de entrada mediante el botón La frecuencia de la señal está fuera del rango admitido. La frecuencia de la señal incorrecta aparecerá en rojo.Utilice el software de la tarjeta gráfi ca para seleccionar un modo adecuado. Consulte el manual de la tarjeta gráfi ca para obtener más información.1 Italiano
