MODE D'EMPLOI FLEXSCAN S2111W EIZO

Manuel d'installation

Important : Veuillez lire attentivement ce manuel d'installation, ainsi que le manuel d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efficace et en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.

Le moniteur est compatible avec les résolutions suivantes.

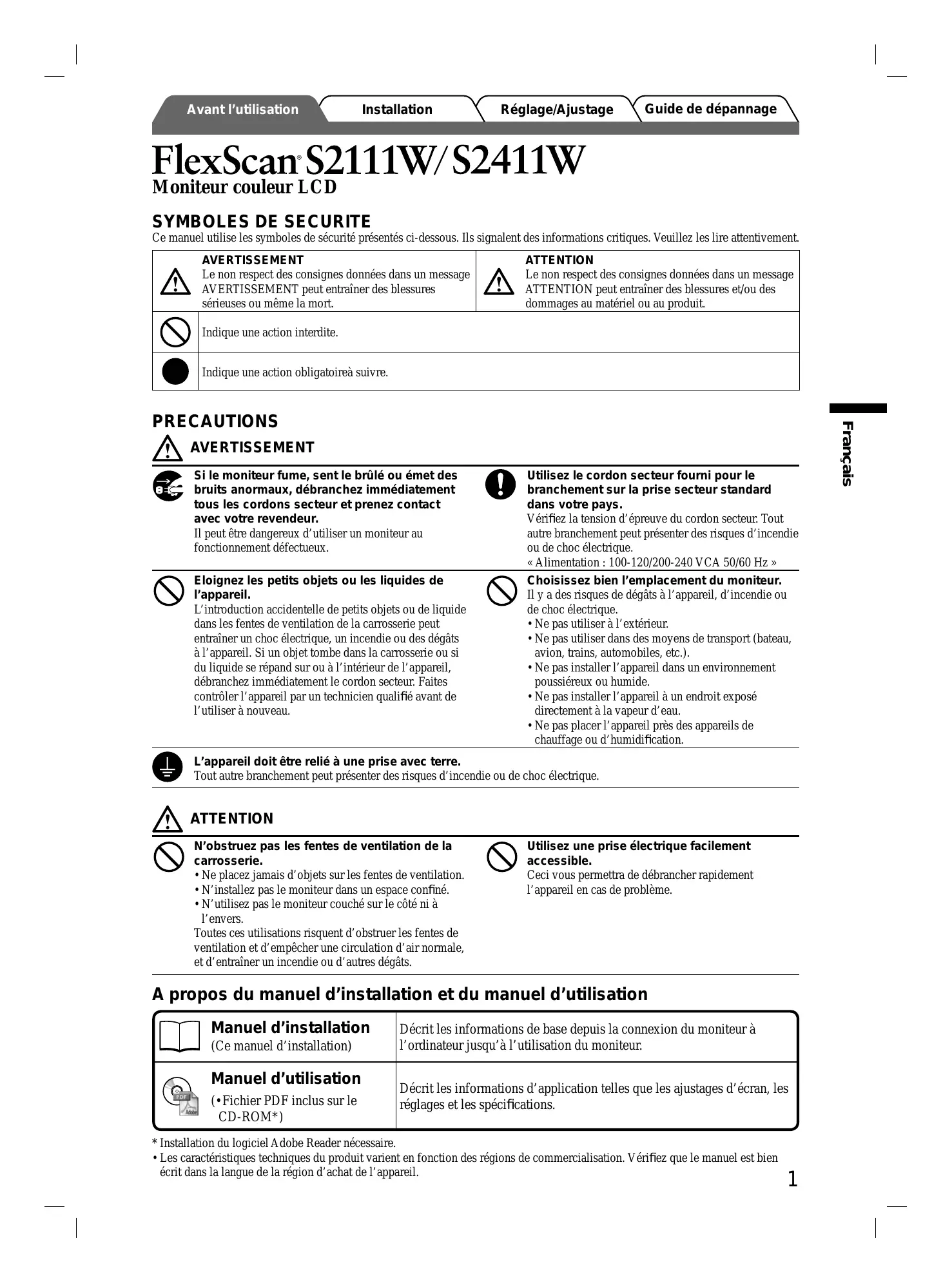

Symbols de securite

Ce manuel utilise les symboles de sécurité présents ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.	ATTENTION Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
Indique une action interdite.
Indique une action obligatoire à suivre.

Avertissement

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur.

Il peut être dangereux d'utiliser un moniteur au fonctionnement défectueux.

Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays.

Vérifiez la tension d’épreuve du cordon secteur. Tout autre branchement peut désigner des risques d’incendie ou de choc électrique.

Alimentation : 100-120/200-240 VCA 50/60 Hz

Éloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l'appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Choisissez bien l'emplacement du moniteur. Il y a des risques de dégâts à l'appareil, d'incendie ou de choc électrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.).
• Ne pas installer l'appareil dans un environnement poussiéreux ou humide.
• Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.
• Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Attention

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d'objets sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace confiné.
• N'utilisez pas le moniteur couché sur le côté ni à l'envers.

Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d’empêcher une circulation d'air normale, et d’entraîner un incendie ou d'autres dégâts.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

À propos du manuel d'installation et du manuel d'utilisation

Manuel d'installation (Ce manuel d'installation)	Décrit les informations de base depuis la connexion du monitér à l'ordinateur jusqu'à l'utilisation du monitér.
Manuel d'utilisation (• Fichier PDF inclus sur le CD-ROM*)	Décrit les informations d'application telles que les ajustages d'écran, les réglages et les spécifications.

• Installation du logiciel Adobe Reader nécessaire.
• Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vérifiez que le manuel est bien écrit dans la langue de la région d'achat de l'appareil.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou abimé.

Remarque

• Veuillez conserver carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

Moniteur Cordon d'alimentation

Cable de signal numérique (FD-C39)

Cable de signal analogue (FD-C16)

Cable EIZO USB (MD-C93)

EIZO LCD Utility Disk (CD-ROM) - Manuel d'utilisation - Manuel d'installation (ce manuel) Garantie limitée Vis de montage (M4 x 12, 4 pieces (S2111W)/6 pieces (S2411W))

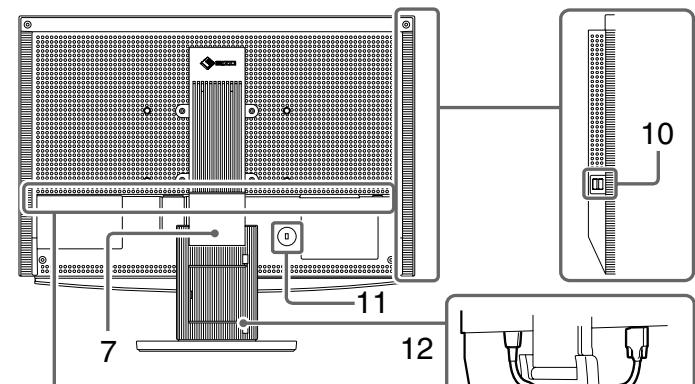

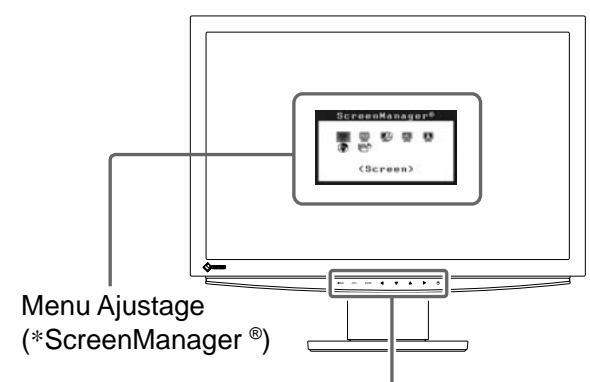

Commandes et fonctions (description du S2411W pour l'illustration)

Connecteur d'alimentation 8 9

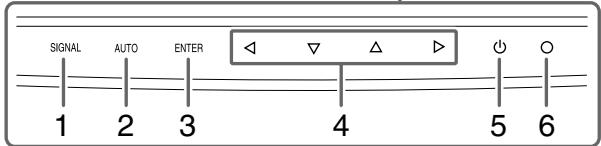

1	Interrupteur de sélection du signal d'entrée ( SIGNAL )	Pour commuter les signaux d'entrée de l'affichage lors de la connexion de 2 PC au moniteur.
2	Interrupteur de réglage automatique ( AUTO )	Pour ajuster automatiquement l'écran. (entree analogue uniquement)
3	Interrupteur de validation ( ENTER )	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
4	Interrupteurs de commande (Gauche, Bas, Haut, Droite) ( < ▽ △ > )	• Interrupteur < ou > : Permet d'afficher le menu FineContrast (page 5). • Interrupteur △ ou ▼ : Permet d'afficher l'écran de réglage de la luminosité (page 5). • Pour sélectionner un élément d'ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l'aide du menu Ajustage (page 5).
5	Interrupteur d'alimentation ( Ⓞ )	Pourmettre sous/hors tension.
6	Voyant d'alimentation	Pour indiquer l'état de fonctionnement du moniteur. Bleu : En fonctionnement Eteint : Hors tension Orange : Economie d'énergie
7	Pied ArcSwing 2	Utilisé pour ajuster la hauteur et l'angle de l'écran du moniteur.
8	Connecteurs de signal d'entrée	Connecteur DVI-I x 2
9	Port USB (amont)	Permet de raccorder le cable USB en cas d'utilisation de ScreenManager Pro for LCD (pour Windows). Consultez le manuel d'utilisation inclus sur le CD-ROM pour savoir comment utiliser ce logiciel.
10	Port USB (aval)	Permet de raccorder un périphérique USB.
11	Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
12	Enveloppe de cables	Protège les cables du moniteur.

• ScreenManager® est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur l'utilisation de ScreenManager.)

Remarque

• Lors du remplacement du moniteur actuel par un moniteur S2111W/S2411W, veillez à modifier la résolution et la fréquence verticale du PC conformément aux réglages du S2111W/S2411W indiqués dans le tableau des résolutions (verso de la couverture) avant de connecter le PC.
• Pour connecter deux PC au moniteur, consultez le Manuel d'utilisateur inclus sur le CD-ROM.

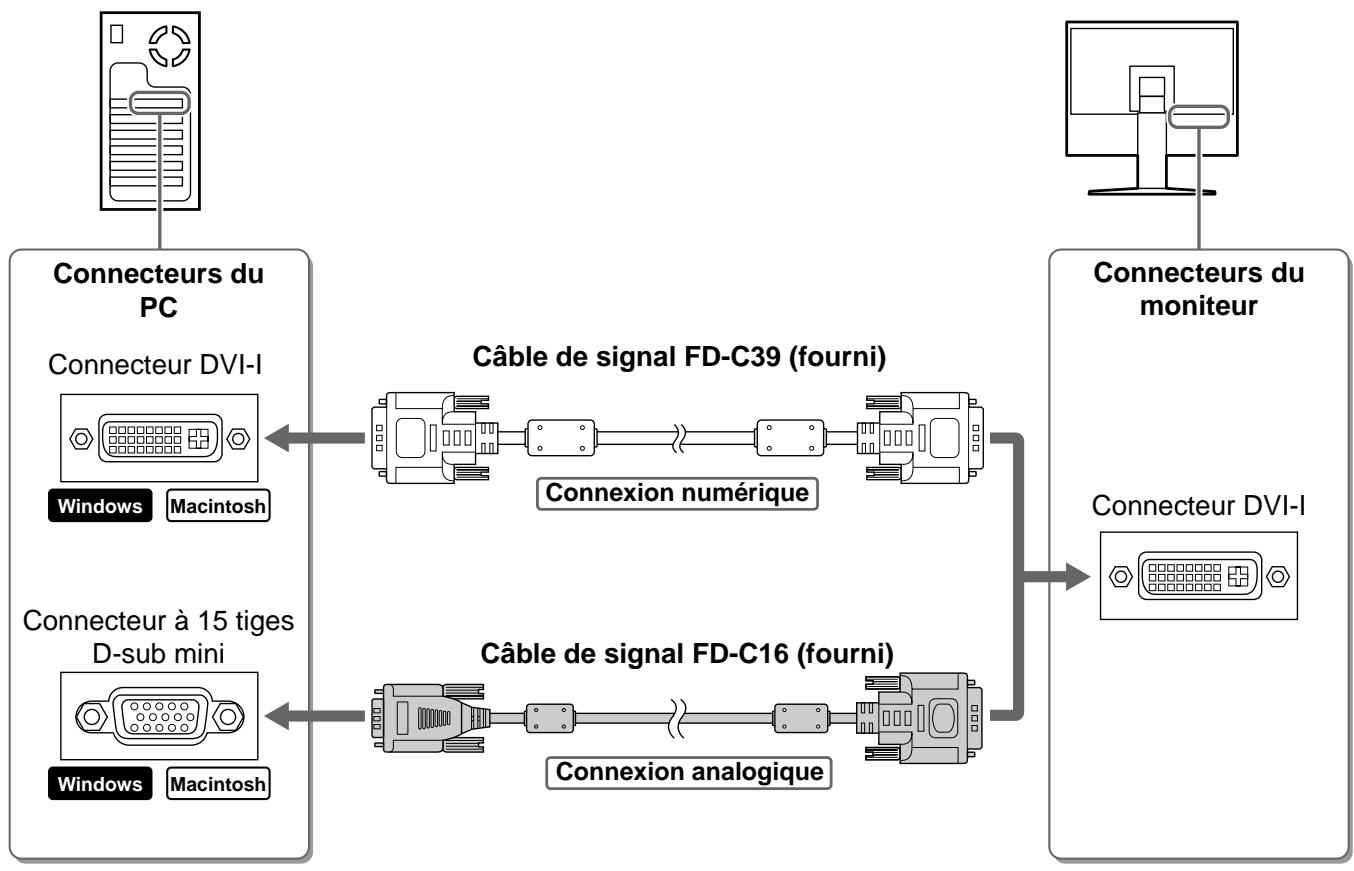

1 Vérifiez que le moniteur et le PC sont hors tension. 2 Connectez le moniteur au PC à l'aide d'un câble de signal correspondant aux connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

3 Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

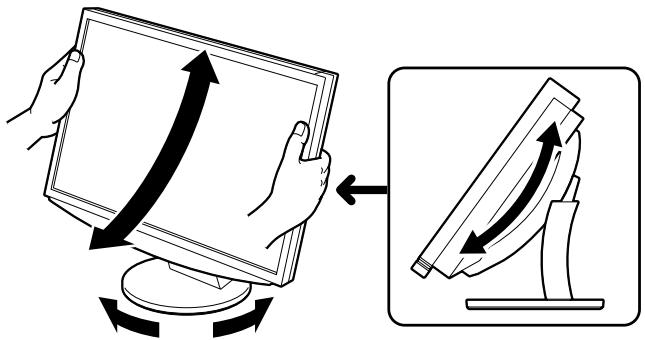

Ajustage de la hauteur et de l'angle de l'écran

Pour permettre d'ajuster la hauteur, l'inclinaison et l'orientation de l'écran à une position agréable pour le travail.

Affichage de l'écran

Appuyez sur 0 pour permettre le moniteur sous tension.

Le voyant d'alimentation du moniteur s'éclaire en bleu.

2. Mettez le PC sous tension.

L'image affichée apparaît.

Lorsqu'un signal d'entrée analogue est utilisé, activez la fonction Ajustage automatique. (Consultez « Activation de la fonction Ajustage automatique » ci-dessous.)

La fonction Ajustage automatique n'est pas nécessaire à l'entrée de signaux numériques étant donné que les images s'affichent correctement en fonction des données prédéfinies du moniteur.

Attention

• Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.

Activation de la fonction ajustage automatique (entrée analogique uniquement)

Lorsque des signaux analogiques sont entrés, la fonction Ajustage automatique permet d'ajuster automatiquement l'horloge, la phase, la position de l'écran et la résolution.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur la fonction Ajustage automatique.

1. Appuyez sur AUTO.

Un message s'affiche.

2 Appuyez de nouveau sur AUTO lorsque le message est affiché.

La fonction de réglage automatique est activée et les réglages d'horloge, de phase et de position de l'écran sont effectués automatiquement.

Attention

• La fonction de réglage automatique fonctionne correctement lorsqu'une image s'affiche complètement sur la zone d'affichage d'un écran d'ordinateur. Elle ne fonctionne pas correctement lorsqu'une image ne s'affiche que sur une partie de l'écran (fenêtre de commande DOS, par exemple) ou lorsqu'un arrêté-plan noir (papier peint, etc.) est utilisé.
• La fonction Ajustage automatique peut ne pas fonctionner correctement avec certaines cartes vidéo.

Sélection du mode d'écran

FineContrast vous permet de sélectionner facilement le meilleur mode d'écran en fonction de l'application du moniteur. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur FineContrast.

Mode FineContrast

Custom (Personnaliser)	Pour ajuster les réglages selon vos préférences.
sRGB	Adapté à la comparaison des couleurs des pérophériques compatibles sRGB.
Text (Texte)	Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.
Picture (Image)	Adapté à l'affichage de photos ou d'images.
Movie (Cinéma)	Adapté à la lecture d'images animées.

1 Appuyez sur.

Le nom du mode FineContrast apparaît.

2 Appuyez de nouveau sur ou lorsque le menu finecontrast est affiché.

Chaque fois que vous appuyez sur l'interrupteur, le mode change. (Consultez le tableau des modes FineContrast.)

3 Appuyez sur ENTER une fois le mode souhaité affiché.

Le mode sélectionné est défini.

Nom du mode FineContrast

1 Appuyez sur ou .

L'écran de réglage de la luminosité apparait.

2 Réglez la luminosité à l'aide de la touche △ ou ∇.

Appuyez sur △ pour augmenter la luminosité de l'écran ou sur ∇ pour la diminuer.

3 Appuyez sur ENTER une fois la luminosité souhaitée définie.

La luminosité spécifique est enregistrée.

Fenêtre d'ajustage de la luminosité

Réglages/ajustages avancés

Les ajustages avancés concernant l'écran ou les couleurs et différents réglages sont disponibles dans le menu Ajustage.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction d'ajustage.

Menu Ajustage

Les réglages et ajustages de base sont terminés. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur les Réglages/Ajustages avancés.

Si aucune image ne s'affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vérifiez le voyant d'alimentation.

Symptôme	Etat	Cause possible et solution
Aucune image	Levoyant ne s'allume pas.	• Vérifiez que le cordon d'alimentation est correctement branché. • Appuyez sur ⓥ.
	Levoyant s'allume en bleu. Levoyant s'allume en jaune.	Vérifiez le réglage de gain*.
		Changez le signal d'entrée en appuyant sur SIGNAL.
		Appuyez sur une touche du clavier ou cliquez avec la souris.
		Mettez le PC sous tension.

• Consultez le Manuel d'utilisation inclus sur le CD-ROM pour plus de détails sur le réglage de gain.

2. Vérifiez le message d'erreur qui apparait à l'écran.

Ces messages s'affichent lorsque le signal d'entrée est incorrect même si le moniteur fonctionne correctement.

Symptôme	Etat	Cause possible et solution
Signal Check Signal 1 fH: 0.0kHz fU: 0.0Hz	Le signal d'entrée n'est pas reçu.	Vérifiez si le PC est sous tension.
		Vérifiez si le cable de signal est correctement connecté au PC.
		Changez le signal d'entrée en appuyant sur SIGNAL.
Signal Error Signal 1 fD:165.0MHz fH: 75.0kHz fU: 60.0Hz	La fréquence du signal est en dehors de la specifications. La fréquence de signal incorrecte est indiquée en rouge.	Passez en un mode approprié à l'aide du calculer utilisé de la carte video. Consultez le manuel de la carte video pour de plus amples détails.
