BEDIENUNGSANLEITUNG FLEXSCAN S2111W EIZO

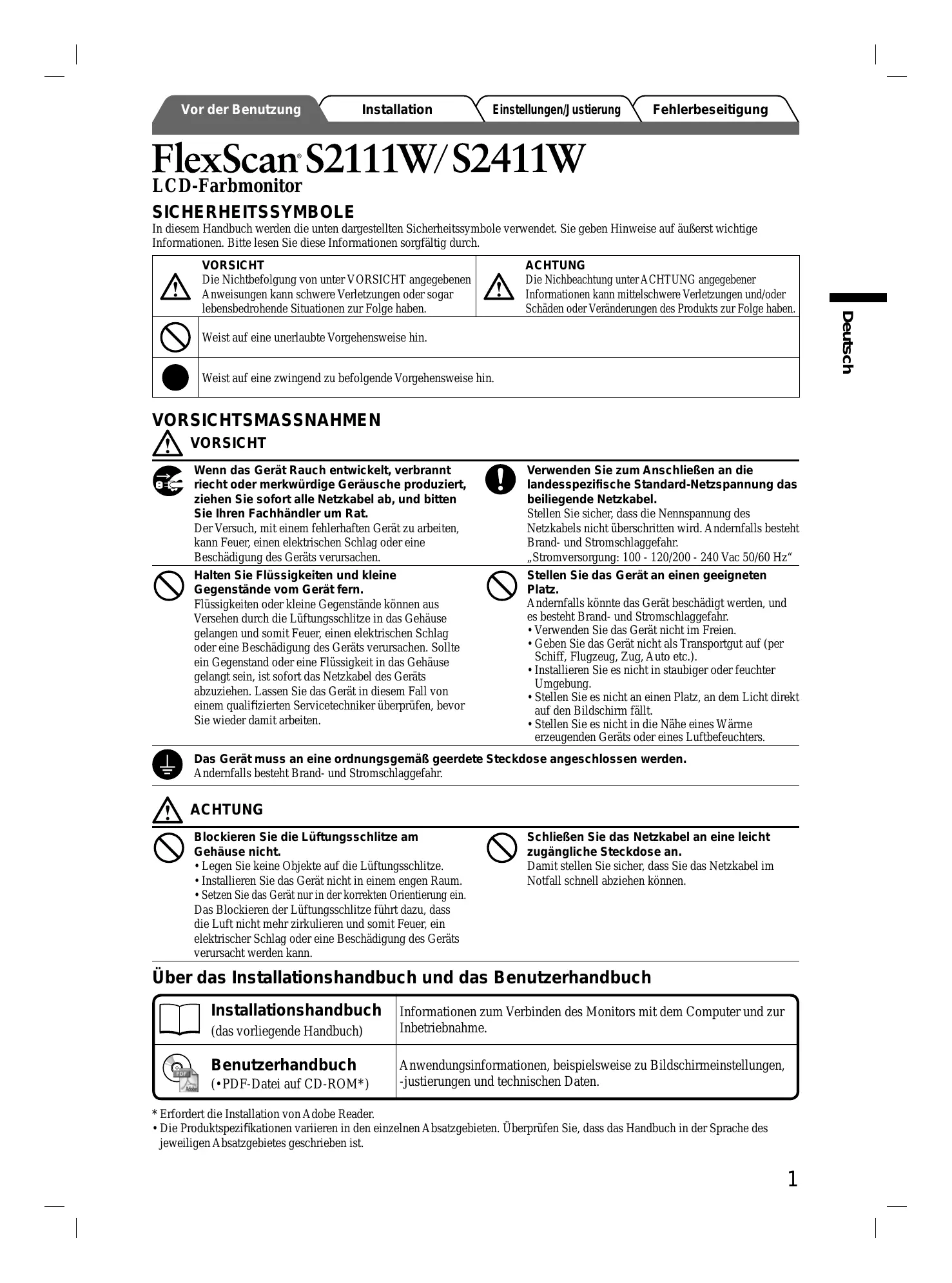

Vor der Benutzung Installation Einstellungen/ ustierung FlexScan S2111W/S2411W LCD -Farbmonitor SICHERHEITSSYMBOLE In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äuRerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch.

VORSICHT Die Nichtbefolgung von unter VORSICHT angegebenen Anweisungen kann schwere Verletzungen oder sogar lebensbedrohende Situationen zur Folge haben.

ACHTUNG Die Nichbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schäden oder Veränderungen des Produkts zur Folge haben.

Weist auf eine unerlaubte Vorgehensweise hin. Weist auf eine zwingend zu befolgende Vorgehensweise hin. VORSICHTSMASSNAHMEN À VORSICHT

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Geräusche produziert, ziehen Sie sofort alle Netzkabel ab, und bitten Sie Ihren Fachhändlier um Rat. Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Verwenden Sie zum AnschlieBen an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel. Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht überschritten wird. A ndernfalls besteht Brand- und Stromschlaggefahr. ,Stromversorgung: 100 - 120/200 - 240 Vac 50/60 Hz"

Halten Sie Flüssigkeiten und kleine Gegenstände vom Gerät fern. Flüssigkeiten oder kleine Gegenstände kônnen aus Versehen durch die Lüftungsschlitze in das Gehäuse gelangen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangft sein, ist sofort das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in diesem Fall von einem qualifizierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.

Stellen Sie das Gerät an einen geeigneten Platz. Andemfalls kônnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien. + Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.). + Installieren Sie es nicht in staubiger oder feuchter Umgebung.

• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.

• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters. Das Gerät muss an eine ordnungsgemäB geerdete Steckdose angeschlossen werden. Andernfalls besteht Brand- und Stromschlaggefahr. VAN ACHTUNG

Blockieren Sie die Lüftungsschlitze am Gehäuse nicht. + Legen Sie keine Objekte auf die Lüftungsschlitze. + Installieren Sie das Gerät nicht in einem engen Raum. + Setzen Sie das Gerät nur in der korrekten Orientierung ein. Das Blockieren der Lüftungsschlitze führt dazu, dass die Luft nicht mehr zirkulieren und somit Feuer, ein elektrischer Schlag oder eine Beschädigung des Geräts verursacht werden kann. SchlieBen Sie das Netzkabel an eine leicht zugängliche Steckdose an. Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen kônnen. Über das Installationshandbuch und das Benutzerhandbuch Installationshandbuch (das vorliegende Handbuch) Informationen zum Verbinden des Monitors mit dem Computer und zur Inbetriebnahme.

Benutzerhandbuch (-PDF-Datei auf CD-ROM*) Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen, -justierungen und technischen Daten.

• Erfordert die Installation von A dobe Reader. : + Die Produktspezifikationen variieren in den einzelnen A bsatzgebieten. Überprüfen Sie, dass das Handbuch in der Sprache des jeweiligen A bsatzgebietes geschrieben ist. uy>snsq |

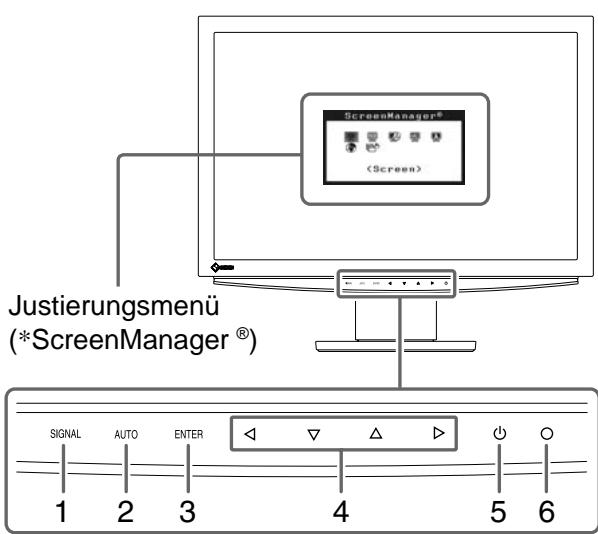

uy>snsq | Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Lieferumfang Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler HINWEIS + Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf. a Monitor o EIZO USB-Kabel (MD-C93) a Netzkabel IT a CD-ROM mit EIZOs LCD Utility Disk a Digitales Signalkabel (FD-C39) + Benutzerhandbuch = = » a Installationshandbuch (das vorliegende Handbuch) foË CE 0) a Beschränkte Garantie : a Befestigungsschrauben (M4 x 12, 4 Stck. a Analoges Signalkabel (FD-C16) (S2111W)/6 Stck. (S2411W)) L J ulichung) Justierungsmenü (*ScreenManager *) —— — 7 —=——— 12

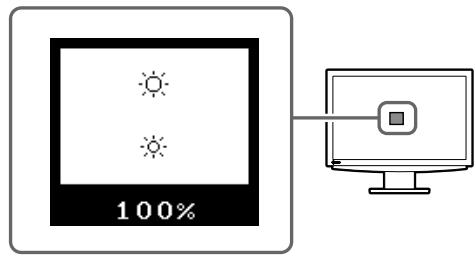

1 | Taste zur Auswahl des à : : Eingangssignals (SIGNAL ) Schaltet zwischen den Signalen zweier angeschlossener Computer um. 2 | Taste zur automatischen “ à : : Einstellung ( AUTO ) Führt eine automatische J ustierung des Bildschirms durch. (nur Analogeingang) 3 | Eingabetaste (ENTER) Zeigt das J ustierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte. 4 | Steuertasten (Links, Unten, + Taste < oder D: Zeigt das Menü ,FineContrast" an (Seite 5). Oben, Rechts) (<Y Al) + Taste À oder v: Zeigt den Bildschirm für die Helligkeitseinstellung an (Seite 5).

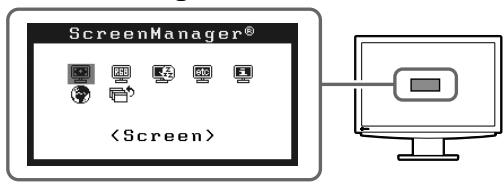

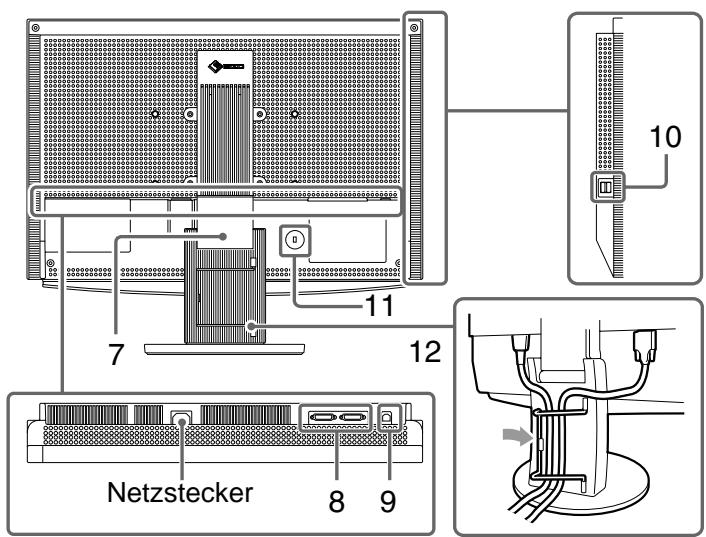

• Wähit ein Einstellungselement oder erhôht/reduziert justierte Werte erweiterter Einstellungen mithilfe des J ustierungsmenüs (Seite 5). 5 |Ein-/Aus-Taste ( ©] ) Zum Ein- und Ausschalten. 6 | Betriebsanzeige Zeigt den Betriebsstatus des Monitors an. Blau : In Betrieb Aus : Hauptstromversorgung getrennt Orange : Energiesparmodus 7 | ArcSwing 2-Fu& Zum Einstellen der Hôhe und Neigung des Bildschirms 8 | Signaleingänge DVI-I-Anschluss x 2 9 | USB-Anschluss (hinten) Anschluss des USB-Kabels bei der Verwendung von ScreenManager P ro für LCD-Software (für Windows). Informationen zur Verwendung der Software entnehmen Sie der Benutzerhandbuch auf der CD-ROM. 10 | USB-Anschluss (seitlich) Stellt eine Verbindung zu einem USB-P eripheriegerät her. 11 | Offnung für Diebstahisicherung | Kompatibel mit dem Kensington MicroS aver-Sicherheitssystem. 12 | Kabelabdeckung Verdeckt die Anschlusskabel.

• ScreenManager ® ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.)

Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Kabel anschlieSen Hinweis

• Um einen bereits Vorhandenen Monitor durch einen Monitor des Typs S2111W/S2411W zu ersetzen, stellen Sie die PC-Einstellungen für Auflsung und vertikale Bildwiederholfrequenz auf die für S2111W/ S2411W-Monitore verfügbaren Werte ein. Diese entnehmen Sie bitte der Auflbsungstabelle (R ückseite der ersten Seite), bevor Sie den Monitor anschlie&en. HINWEIS *Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschlieBen môchten. Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. uy>snsq | 2 Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels. Ziehen Sie nach dem AnschlieRen der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern. EAN \T4

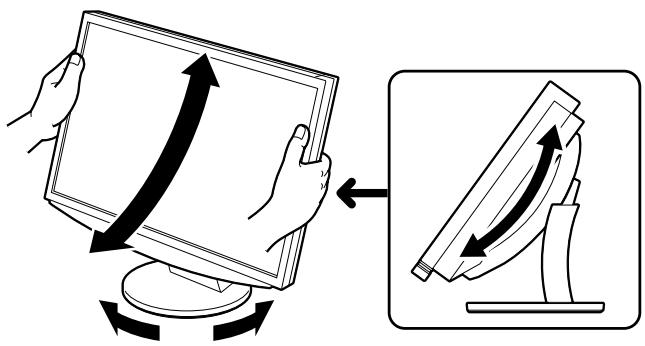

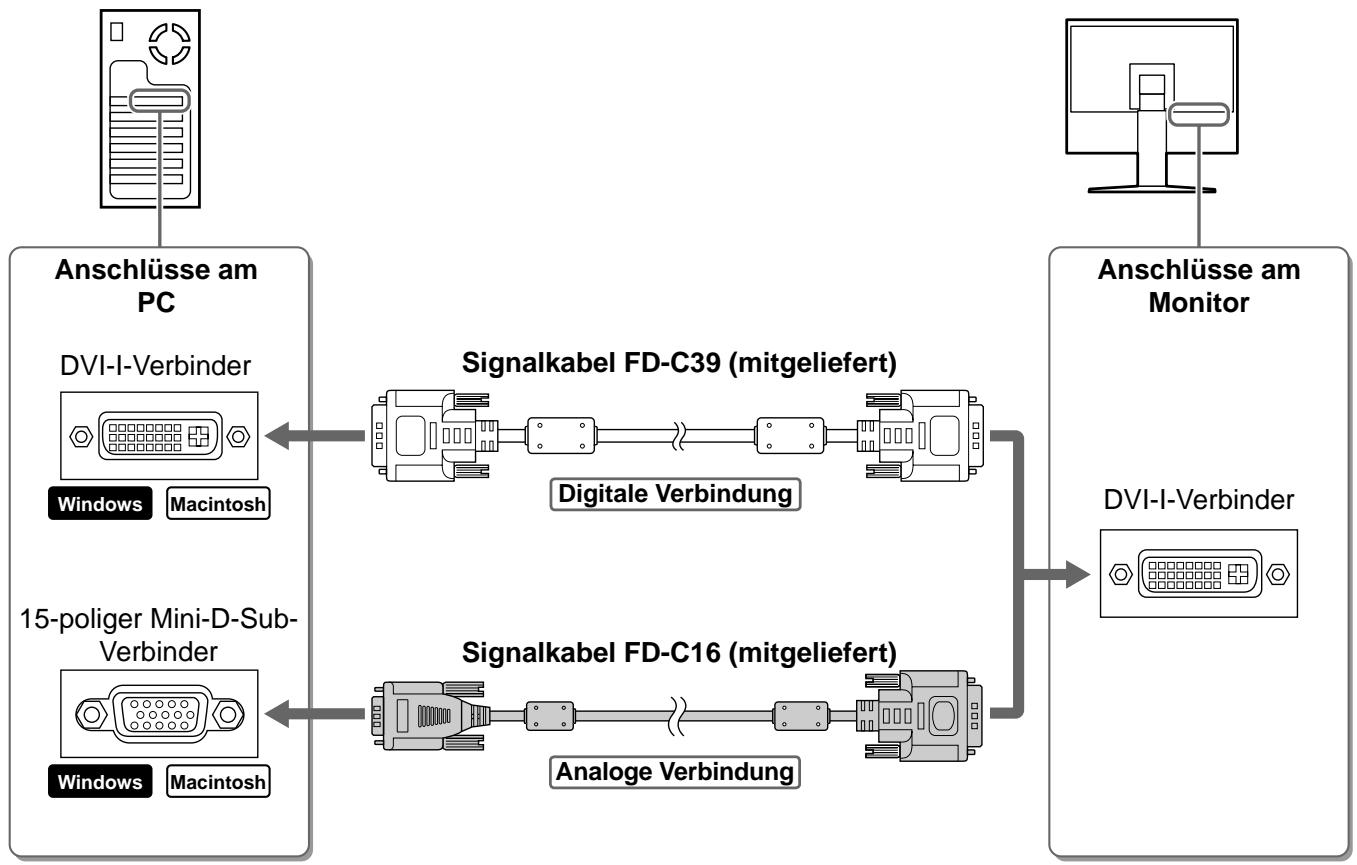

Anschlüsse am Anschlüsse am PC Monitor DVI-I-Verbinder Signalkabel FD-C39 (mitgeliefert) | Do nt =) Lindos ] Digitale Verbindung DVI--Verbinder 15-poliger Mini-D-S Verbinder Analoge Verbindung Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose. Hôhe und Neïgung des Bildschirms einstellen Stellen Sie die für Ihren Arbeitsplatz optimale Hôhe, Neigung und Drehung des Bildschirms ein.

Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Bild wiedergeben 1 Berühren Sie (>, um den Monitor einzuschalten. Die Betriebsanzeige des Monitors leuchtet auf (blau). 2 Schalten Sie den Computer ein. Das Bild wird angezeigt. 3 Falls Sie den analogen Eingang verwenden, führen Sie die ,automatische Einstellung“ durch. (Siehe ,Automatische Einstellung durchführen“.) Falls Sie den digitalen Eingang verwenden, ist diese Funktion nicht erforderlich, da das Bild durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt wird. uy>snsq | + Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benôtigen. Wenn Sie das Netzkabel abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen. Automatische Einstellung durchführen (nur a loger Eingang) Falls Sie den analogen Eingang verwenden, kônnen Sie Takt, Phase, Bildlage und Auflôsung mithilfe der Automatikfunktion automatisch einstellen lassen. Weitere Einzelheiten zur automatischen Einstellung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. L Berühren Sie AUTO. Ein Fenster mit einer Meldung wird angezeigt. 2 Berühren Sie AUTO erneut, während die Meldung ee angezeigt wird. Daraufhin wird die automatische Einstellung für Takt, Phase und Bildlage durchgeführt. Hinweis

• Die automatische Einstellung funktioniert korrekt, wenn das Bild vollständig auf dem gesamten PC- Bildschirm angezeigt wird. Die Einstellung funktioniert môglicherweise nicht korrekt, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder falls Sie Schwarz als Desktop-Hintergrundfarbe gewähit haben. + Die automatische Einstellung funktioniert môglicherweise nicht mit bestimmten Grafikkarten.

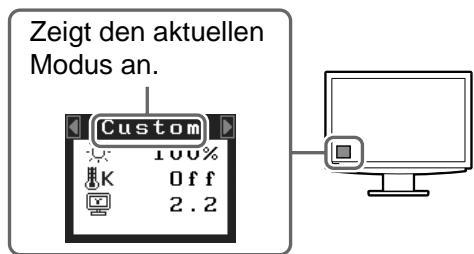

Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Anzeigemodus auswählen Mithilfe des Modus FineContrast kônnen Sie den optimalen A nzeigemodus schnell und einfach wählen. Weitere Einzelheiten zu FineContrast entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. Modus FineContrast Custom (Chenutzerdefiniert) | Zum wunschgemäBen Einstellen der Farben. sRGB Einstellung für Farbabgleich mit Peripheriegeräten, die SRGB unterstützen. Text Einstellung für Textverarbeitungen und Tabellenkalkulationen. Picture (Bild) Einstellung für Fotos und Bilder. Movie (Film) Einstellung für animierte Bilder. l Berühren Sie oder. Name des FineContrast-Modus Der Name des FineContrast-Modus wird angezeigt. Zeigt den aktuellen Modus an. 2 Berühren Sie < oder À erneut, während das Menü nFineContrast“ angezeigt wird. Bei jeder Berührung der Taste wechselt der Modus. (Siehe Tabelle ,\Modus FineContrast".) 3 Ist der gewünschte Modus eingestellt, berühren Sie ENTER. Dadurch wird die Einstellung gespeichert. Bildschirmhelligkeit einstellen L 8erühren Sie À oder V. Das Menü zur Helligkeitseinstellung wird eingeblendet. Fenster zur Helligkeitseinstellung 2 Stellen Sie die Helligkeit mit der Taste A oder V ein. Berühren Sie zum Aufhellen des Bildschirms die Taste A ; zum Abdunkeln berühren Sie V. 3 Ist die gewünschte Helligkeit eingestellt, berühren Sie ENTER . Damit wird der eingestellte Wert gespeichert. Erweiterte Einstellungen/] ustierung vornehmen Im Justierungsmenü kônnen erweiterte Justierungen des Monitors und der Justierungsmenü Farben sowie verschiedene andere Einstellungen vorgenommen werden. Weitere Einzelheiten zu den einzelnen Justierungsfunktionen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. > E see ScreenManager® {Screen> Die grundlegenden Einstellungen und J ustierungen sind damit beendet. Weitere Einzelheiten zu erweiterten Einstellungen/] ustierungen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

uy>snsq | Vor der Benutzung Installation Problem: Kein Bild Einstellungen/ ustierung Fehlerbeseitigung Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lüsungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler.

1. Prüfen Sie den Status der Betriebsanzeige.

Symptom Status Môgjl. Ursache und Lôsung Kein Bild Anzeigenstatus: Aus + Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. + Berühren Sie (1). Anzeigenstatus: Blau Anzeigenstatus: Gelb Überprüfen Sie die Gain* -Einstellung. Wechseln Sie durch Drücken der Taste SIGNAL den Signaleingang Berühren Sie eine Taste auf der Tastatur, oder klicken Sie mit der Maus. Schalten Sie den Computer ein.

• Weitere Einzelheiten zur Gain-Einstellung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.

Diese Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäR übertragen wird, der Monitor jedoch korrekt funktioniert. Symptom Status Môgl. Ursache und Lôsung Signal Check Das Eingangsignal wird nicht empfangen. Prüfen Sie, ob der Computer eingeschaltet ist. Prüfen Sie, ob das Signalkabel ordnungsgemäR am Computer angeschlossen ist. Wechseln Sie durch Drücken der Taste SIGNAL den Signaleingang Signal Error Signal 1 fD:165.0MHz fH: 75.0kHz fU: 60.0Hz Die Signalfrequenz liegt nicht im zulässigen Bereich. Die falsche Signalfrequenz wir rot angezeigt. Wechseln Sie mithilfe des zur Grafikkarte gehôrenden Dienstprogramms in einen kompatiblen Modus. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehôr gehôrige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der StandfuR mu$ den nachfolgenden A nforderungen entsprechen: a)Der StandfuR muk eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehôrs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehôrs sind in der zugehôrenden Bedienungsanleitung angegeben. b)Die Befestigung des Standfusses muê derart erfolgen, daf die oberste Zeile der Bildschimmanzeige nicht hôher als die Augenhôhe eines Benutzers in sitzender Position ist. c)Im Fall eines stehenden Benutzers mu die Befestigung des Bildschirmgerätes derart erfolgen, daf die Hôhe der Bildschirmmitte über dem Boden zwischen 135 - 150 cm beträgt. d)Der Standfu$ muê die Môglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwäris: 5°, min. nach hinten > 5°). e)Der Standfu$ muR die Môglichkeit zur Drehung des Bildschirmgerätes besitzen (max. +180°). Der maximale Kreftaufwand dafür muR weniger als 100 N betragen. f) Der StandfuR muk in der Stellung verharren, in die er manuell bewegt wurde. g)Der Glanzgrad des Standfusses mu weniger als 20 Glanzeinheiten betragen (seidenmatt). h)Der Standfu$ mit Bildschirmgerät mu$ bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein. Hinweis zur Ergonomie : Dieser Monitor erfüllt die A nforderungen an die Ergonomie nach IS013406-2 mit dem Videosignal, 1600 x 1050 (S2111W)/1920 x 1200 (S2411W), RGB analog, 0,7 Vp-p und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeït, A ugenbelastung bei zu geringem Zeichenkontrast.) ,Maschinenlärminformations-Verordnung 3. GPSGV: Der hôchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“ Nicht für Bildschirm - A rbeitsplätze geeignet Xth | eissny I 939219 I PISUSAS I oueljey | loueds3 I sresuei+ I ypsaneq | ysufuz I
