Produkttyp	LCD-Monitor
Bildschirmgröße	21.5 Zoll
Auflösung	1920 x 1080
Panel-Technologie	IPS
Helligkeit	250 cd/m²
Kontrast	1000:1
Reaktionszeit	5 ms
Blickwinkel	178° / 178°
Anschlüsse	HDMI, DisplayPort, DVI-D, VGA
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	30 W (typisch)
Gewicht (mit Standfuß)	5.5 kg
Abmessungen (B x H x T mit Standfuß)	502 x 362 x 200 mm
Standfuß-Einstellungen	Höhe, Neigung, Schwenk, Drehung
Funktionen	Blaulichtfilter, EyeCare, EcoView
Pflege und Reinigung	Verwenden Sie ein weiches, fusselfreies Tuch und ein mildes Bildschirmreinigungsmittel.
Sicherheit	Integrierter Kensington-Schloss
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den EIZO-Kundendienst.
Garantie	5 Jahre
Allgemeine Informationen	Bedienungsanleitung als Download verfügbar.

Häufig gestellte Fragen - MX215 EIZO

Wie stelle ich die Höhe des Bildschirms ein?

Um die Höhe einzustellen, halten Sie den Monitor an den Kanten fest und drücken Sie auf den Standfuß, um ihn nach oben oder unten zu schieben. Beachten Sie die Bedienungsanleitung für die Arretierpositionen.

Welche Kabel sind im Lieferumfang des Monitors enthalten?

Der Monitor wird mit einem Netzkabel, einem HDMI-Kabel und einem DisplayPort-Kabel geliefert. Je nach Region kann auch ein DVI-D-Kabel enthalten sein.

Wie aktiviere ich den Blaulichtfilter?

Drücken Sie die Taste 'Menü' am Bildschirm, navigieren Sie zu 'Einstellungen', wählen Sie dann 'Blaulichtfilter' und stellen Sie die gewünschte Stufe ein (1-5).

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Netzkabel und das Videokabel richtig angeschlossen sind. Testen Sie mit einer anderen Videoquelle. Wenn das Problem weiterhin besteht, wenden Sie sich an den EIZO-Support.

Wie reinige ich den Bildschirm?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, das leicht mit Wasser oder einem Bildschirmreiniger angefeuchtet ist. Verwenden Sie niemals scheuernde Reinigungsmittel oder Lösungsmittel.

Kann ich eine Wandhalterung verwenden?

Ja, der Monitor ist VESA 100x100 mm kompatibel. Verwenden Sie ein geeignetes Wandmontageset und befolgen Sie die Anweisungen in der Bedienungsanleitung zur Installation.

Wie stelle ich die optimale Auflösung ein?

Die native Auflösung ist 1920x1080. Gehen Sie unter Windows oder macOS in die Anzeigeeinstellungen und wählen Sie diese Auflösung für eine optimale Bildqualität.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby-Modus beträgt der Verbrauch weniger als 0,5 W gemäß den Energiesparnormen.

Wie kann ich den Bildschirm in den Porträtmodus drehen?

Stellen Sie den Monitor auf die maximale Höhe ein, drehen Sie ihn dann um 90° im oder gegen den Uhrzeigersinn. Stellen Sie sicher, dass der Standfuß richtig arretiert ist. Passen Sie dann die Ausrichtung in den Anzeigeeinstellungen Ihres Systems an.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Etikett auf der Rückseite des Monitors in der Nähe der Anschlüsse. Sie ist auch auf der Originalverpackung angegeben.

BEDIENUNGSANLEITUNG MX215 EIZO

Gebrauchsanweisung: ■ Installationshandbuch

Wichtig: Lesen Sie die VORSICHTSMASSNAHMEN, dieses Handbuch zur Einrichtung und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Kompatible Auflösungen

Der Monitor unterstützt die folgenden Auflösungen.

GEFAHR DES ELEKTRISCHEN SCHLAGES. RÜCKWAND NICHT ENTFERNEN.

小心

有触电的风险，请勿打开。

警告

Stelle der Warnungshinweise

Symbole am Gerät

Symbol Bedeutung
	Hauptnetz-Schalter: Drücken, um das Netzteil des Monitors auszuschalten.
	Hauptnetz-Schalter: Drücken, um das Netzteil des Monitors einzuschalten.
	Netzschalter: Drücken, um den Monitor ein- und auszuschalten.
	Wechselstrom
	Warnung vor elektrischem Schlag
	ACHTUNG: Informationen zu den SICHERHEITSSYMBOLEN finden Sie in den VORSICHTSMASSNAHMEN.

Verpackungsinhalt

Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler.

Hinweis

- Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.

• Monitor
• Netzkabel

• Digitales Signalkabel: DisplayPort - DisplayPort (PP300)
• Digitales Signalkabel: DVI-D - DVI-D (DD300)

• USB-Kabel: UU300
• EIZO LCD Utility Disk (CD-ROM)
• Installationshandbuch

(das vorliegende Handbuch)

• VORSICHTSMASSNAHMEN

Steuerelemente und Funktionen

1. Anwesenheitssensor Erkennt die Bewegung einer Person vor dem Monitor.
2. Umgebungslichtsensor	Wird für die Überwachungsfunktion der Beleuchtungsänderung von RadiCS/RadiCS LE verwendet. Informationen hierzu finden Sie im RadiCS/RadiCS LEBenutzerhandbuch (auf der CD-ROM).
3. SIGNAL Taste	Schaltet zwischen den Eingangssignalen für die Anzeige um.
4. MODE Taste	Wechselt den CAL Switch-Modus.
5. RETURN Taste	Abbruch der Einstellung/Justierung und Beenden des Justierungsmenüs.
6. ▲▼ Taste	Dienen der Menüsteuerung sowie der Justage oder Auswahl von Funktionen.
7. ENTER Taste	Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte.
8. ⏻ Taste	Zum Ein- und Ausschalten.
9. Netzkontroll-LED	Zeigt den Betriebsstatus des Monitors an.Grün: In Betrieb, Orange: Energiesparmodus, Aus: Hauptnetz/Netzschalter aus
10. Integrierter Frontsensor (Schiebe-Typ)	Dient für Kalibrierung und Grauskalenprüfung.
11. Hauptnetz-Schalter	Schaltet das Hauptnetz ein oder aus.
12. Netzanschluss	Dient zum Verbinden des Netzkabels.
13. Signaleingäng	DVI-I-Anschluss
14. Signaleingäng	DisplayPort-Anschluss
15. USB-Ausgang	Dient zum Anschließen des USB-Kabels zur Verwendung von Software, die eine USB-Verbindung benötigt, oder zur Verwendung der USB-Hub-Funktion.
16. USB-Eingang	Verbindet ein USB-Peripheriegerät.
17. Öffnung für Diebstahlsicherung	Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.
18. Standfuß	Wird zum Justieren der Höhe und des Winkels des Monitorbildschirms verwendet.
19. Kabelabdeckung	Verdeckt die Monitorkabel.

*1 Informationen zur Verwendung entnehmen Sie dem Benutzerhandbuch (auf der CD-ROM).

Beachte

• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.
• Wenn der vorhandene Monitor durch diesen Monitor ersetzt wird, müssen auf jeden Fall die PC-Einstellungen für die Auflösung und die vertikale Abtastfrequenz auf diejenigen umgeändert werden, die für diesen Monitor verfügbar sind. Ziehen Sie vor dem Anschließen des PCs die Tabelle Kompatible Auflösung (Rückseite des Deckblattes) zu Rate.

Hinweis

- Lesen Sie im Benutzerhandbuch (auf der CD-ROM) nach, wenn Sie mehrere PCs an das Produkt anschließen.

1. Drehen Sie den Monitor um 90° Grad im Uhrzeigersinn.

Querformat ist die standardmäßige Position des Monitors. Drehen Sie den Monitor um 90° Grad ins Hochformat, bevor Sie ihn installieren.

2. Verbinden Sie die Signalkabel mit den Signaleingängen und dem PC.

Prüfen Sie die Form der Anschlüsse, bevor Sie die Kabel verbinden.

Ziehen Sie nach dem Anschließen der Kabel die Schrauben der Anschlüsse an, um die Verbindung zu sichern.

1. Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose.
2. Bei Verwendung der Software RadiCS LE oder ScreenManager Pro for Medical schließen Sie das USB-Kabel an.

Anschließen an den Monitor Anschließen an einen Computer

1. Drücken Sie ♦um den Monitor einzuschalten.

Die Netzkontroll-LED des Monitors leuchtet auf (grün).

1. Schalten Sie den Computer ein.

Das Bildschirmbild erscheint.

Falls kein Bild erscheint, siehe „Kein Bild“ (Seite 6).

Beachte

• Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen.
• Um möglichst viel Energiesparen, empfiehlt es sich, auch den Netzschalter auszuschalten. Durch Ausschalten des Hauptnetz-Schalters oder durch Abtrennen des Netzkabels wird die Stromversorgung des Monitors vollständig unterbrochen.

Höhe und Neigung des Bildschirms einstellen

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest und stellen Sie die für Ihren Arbeitsplatz optimal Höhe, Neigung und Drchung ein.

- Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind.

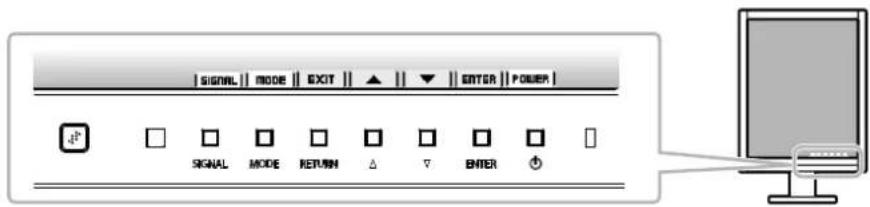

Anzeigen der Tastenführung

Drücken Sie die Tasten an der Vorderseite (außer Taste) ① Die Tastenführung wird über der Taste angezeigt.

Hinweis

• Die Tastenführung erscheint weiterhin, während das Justierungsmenü oder das Modusmenü angezeigt wird.
• Die Tastenführung wird je nach ausgewähltem Menü oder Status unterschiedlich angezeigt.

Anzeigemodus auswählen

Diese Funktion ermöglicht die einfache Auswahl eines gewünschten Modus entsprechend der Monitoranwendung.

√: Kalibrierung ist verfügbar.

Modus Zweck
1-DICOM Anzeige im DICOM	Modus möglich. √
2-Custom Verfügbar für die Einstellung nach Wunsch. √
3-CAL Zeigt den mit der Kalibrierungssoftware justierten Bildparameter an. √
4-Text Einstellung zur Anzeige von Text für Textverarbeitungen oder Tabellenkalkulationen.		-

Vorgehensweise

1. Drücken Sie MODE.

Das Modusmenü erscheint in der linken unteren Ecke des Bildschirms.

1. Der Modus wird bei jedem Drücken von MODEListe hervorgehoben.

Sie können den Modus während der Anzeige des Modusmenüs mit ▲der umschalten.

Kontrolle der Monitorqualität

Die Qualitätskontroll-Software „RadiCS LE“ (für Windows) gehört zum Lieferumfang dieses Monitors.

Um den Monitor zu kalibrieren und das Kalibrierungsprotokoll zu verwalten, installieren Sie RadiCS LE, wobei Sie die Einzelheiten hierzu im Benutzerhandbuch von RadiCS LE (auf der CD-ROM) finden. Verwenden Sie die Funktion RadiCS SelfQC und den eingebauten integrierten Frontsensor (Integrated Front Sensor), um unabhängig voneinander eine regelmäßige Kalibrierung und eine Grauskalenprüfung durchzuführen. Einzelheiten entnehmen Sie dem Benutzerhandbuch (auf der CD-ROM).

Beachte

- Bei Verwendung der Software RadiCS LE verbinden Sie den Monitor über ein USB-Kabel mit dem PC.

Hinweis

- Um eine weiterführende Qualitätssicherung auszuf ü hren, die medizinischer Standard entspricht, verwenden Sie das optionale Monitor-Qualitätskontrolle-Softwarekit „RadiCS UX1“.

Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen lokalen EIZO-Handelsvertreter in Ihrer Nähe.

Problem Mögliche Ursache und Lösung
1. Kein BildDie Netzkontroll-LED leuchtet nicht.	Prüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist.Schalten Sie den Hauptnetz-Schalter ein.Drücken SieSchalten Sie das Hauptnetz aus und einige Minuten später wieder ein.
Die Netzkontroll-LED leuchtet grün. Erhöhen Sie im Justierungsmenü die Werte für „Helligkeit“ und/oder „Gain-Einstellung“.
Die Netzkontroll-LED leuchtet orange.	Wechseln Sie das Eingangssignal mit SIGNAL.Bedienen Sie die Maus oder die Tastatur.Prüfen Sie, ob der Computer eingeschaltet ist.Ist der Anwesenheitssensor auf „Ein“ gestellt, hat der Monitor möglicherweise bereits in den Energiesparmodus gewechselt. Kommen Sie nahe an den Monitor heran.
Die Netzkontroll-LED blinkt orange und grün.	Es besteht eventuell ein Problem bei der DisplayPort-Verbindung. Beheben Sie das Problem, schalten Sie den Monitor aus und dann wieder ein. Schlagen Sie im Benutzerhandbuch des Ausgabegerätes für weitere Details nach.
2. Die nachstehende Meldung wird eingeblendet.	Diese Meldung wird eingeblendet, wenn das Signal nicht korrekt eingespeist wird, selbst wenn der Monitor ordnungsgemäß funktioniert.
Diese Meldung wird eingeblendet, wenn kein Signal eingespeist wird.Beispiel:	Die links stehende Meldung wird eventuell eingeblendet, wenn einige PCs das Signal nicht gleich nach dem Einschalten ausgeben.Prüfen Sie, ob der Computer eingeschaltet ist.Prüfen Sie, ob das Signalkabel ordnungsgemäß angeschlossen ist.Wechseln Sie das Eingangssignal mit SIGNAL.
Diese Meldung zeigt an, dass sich das Eingangssignal außerhalb des angegebenen Frequenzbereichs befindet.Beispiel:fD: PunktfrequenzfH: Horizontale AbtastfrequenzfV: Vertikale Abtastfrequenz	Prüfen Sie, ob der PC so konfiguriert ist, dass er die Anforderungen für die Auflösung und vertikale Abtastfrequenz des Monitors erfüllt (siehe „Kompatible Auflösungen“).Starten Sie den PC neu.Wählen Sie mithilfe des zur Grafikkarte gehörenden Dienstprogramms eine geeignete Einstellung.Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.
