MODE D'EMPLOI MX215 EIZO

Notice d'instruction: ■Manuel d'installation

Important : Veuillez lire attentivement les PRECAUTIONS, ce Manuel d'installation ainsi que le Manuel d'utilisation (inclus sur le CD-ROM) afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.

使用说明书：■设定手册

Résolutions compatibles

兼容的分辨率

Ce moniteur prend en charge les résolutions suivantes.

本显示器支持下列分辨率。

√: Supported

Analog Input (DVI-I)

Resolution	Applicable signal	vertical scan frequency	Dot Clock	Portrait Landscape
640 × 480	VGA 60 Hz		164.5 MHz(Max.)	√	√
640 × 480	Macintosh 67 Hz	√ √
640 × 480	VESA ~	75 Hz √ √
720 × 400	VGA TEXT	70 Hz √ √
800 × 600	VESA	60 Hz		√ √
800 × 600	VESA ~	75 Hz √ √
832 × 624	Macintosh 75 Hz √ √
1024 × 768	VESA	60 Hz		√ √
1024 × 768	VESA	~ 75 Hz √ √
1152 × 864	VESA	75 Hz √ √
1152 × 870	Macintosh	75 Hz √ √
1200×1600	VESA	60 Hz √
1280 × 960	VESA	60 Hz		-	√
1280 × 960	Macintosh 75 Hz			√
1280 × 1024	VESA ~	75 Hz		-	√
1600 × 1200	VESA	60 Hz		-	√

Digital Input (DVI-I / DisplayPort)

Resolution	Applicable signal	vertical scan frequency	Dot Clock	Portrait	Landscape
640 × 480	VGA	60 Hz	164.5 MHz(Max.)	√	√
720 × 400	VGA TEXT	70 Hz		√	√
800 × 600	VESA	60 Hz		√	√
1024 × 768	VESA	60 Hz		√	√
1200×1600	VESA	60 Hz		√	-
1280 × 960	VESA	60 Hz		-	√
1280 × 1024	VESA	60 Hz -
1600 × 1200	VESA	60 Hz		-	√

RadiForce® MX215

Color LCD Monitor

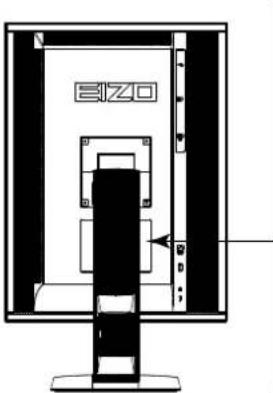

Emplacements des étiquettes de sécurité

Symboles sur l'appareil

Symbole Signification du symbole

Commutateur d'alimentation principal : Appuyez pour éteindre le moniteur. Commutateur d'alimentation principal : Appuyez pour allumer le moniteur.

Touche d'alimentation : Appuyez pour allumer ou éteindre le moniteur.

Courant alternatif

Avertissement sur les dangers electriques

ATTENTION : Reportez-vous à la section SYMBOLES DE SECURITE du chapitre PRECAUTIONS.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou endommagé.

Remarque

- Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

- Moniteur

• Câble USB : UU300

• Cordon d'alimentation

• EIZO LCD Utility Disk (CD-ROM)

• Manuel d'installation (ce manuel)

- Câble de signal numérique : DisplayPort - DisplayPort (PP300)

- PRECAUTIONS

• Câble de signal numérique : DVI-D - DVI-D (DD300)

Commandes et fonctions

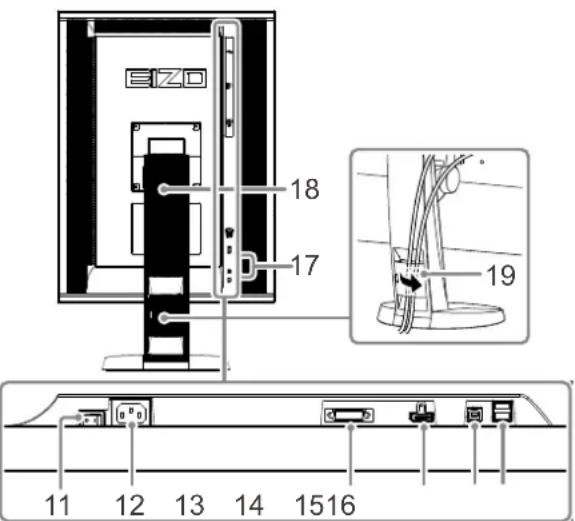

1. Capteur présence Détecte les mouvements d'une personne se trouvant devant le moniteur.
2. Capteur de lumière ambiante	Utilisé pour la fonction de surveillance du changement d'éclairage de RadiCS/RadiCS LE. Pour de plus amples détails, consultez le Manuel d'utilisation de RadiCS/RadiCS LE (sur le CD-ROM).
3. Touche SIGNAL	Commute les signaux d'entrée de l'affichage.
4. Touche MODE	Pour commuter le Mode de CAL Switch
5. Touche RETURN	Pour annuler le réglage/ajustage et quitter le menu Ajustage.
6. Touche ▲▼	Permet la sélection du menu ainsi que l'ajustement et le réglage d'une fonction.
7. Touche ENTER	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
8. Touche ⏻	Pour mettre sous/hors tension.
9. Témoin de fonctionnement	Indique l'état de fonctionnement du moniteur. Vert : en marche, Orange : mode d'économie d'énergie, Arrêt :alimentation/arrêt
10. Capteur frontal intégré (Type glissement)	Utilisé pour le calibrage et la Vérif. niv. gris.
11. Commutateur d'alimentation principal	Permet de mettre le moniteur sous/hors tension.
12. Connecteur d'alimentation	Permet de connecter le cordon d'alimentation.
13. Connecteur de signal d'entrée	Connecteur DVI-I
14. Connecteur de signal d'entrée	Connecteur DisplayPort
15. Port USB amont	Permet de brancher un câble USB lors de l'utilisation du logiciel nécessitant une connexion USB ou lors de l'utilisation de la fonction de concentrateur USB.
16. Port USB aval	Permet de brancher un périphérique USB.
17. Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
18. Pied	Permet d'ajuster la hauteur et l'angle de l'écran du moniteur.
19. Enveloppe de câbles	Protège les câbles du moniteur.

*1 Reportez-vous au Manuel d'utilisation (sur le CD-ROM) pour obtenir des instructions d'utilisation.

Branchement des câbles

Attention

• Vérifiez que le moniteur et le PC sont hors tension.
• Lorsque vous remplacez le moniteur actuel par ce moniteur, veillez à modifier les réglages de votre ordinateur en fonction de la résolution et de la fréquence de balayage vertical propres à ce moniteur. Reportez-vous au tableau des résolutions compatibles (rétro de la page de couverture) avant de brancher l'ordinateur.

Remarque

- Pour brancher plusieurs PC à ce produit, reportez-vous au Manuel d'utilisation (sur le CD-ROM).

1. Faites pivoter l'écran du moniteur de 90° vers la droite.

La position paysage correspond à l'orientation par défaut du moniteur. Faites pivoter l'écran du moniteur de 90° vers la position portrait avant de l'installer.

2. Branchez les câbles de signal aux connecteurs signal d'entrée et au PC.

Vérifiez la forme des connecteurs et branchez les câbles.

Une fois que les câbles de signal sont branchés, serrez les vis des connecteurs pour assurer le couplage.

1. Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.
2. Connectez le câble USB lorsque RadiCS LE ou ScreenManager Pro for Medical est utilisé.

Connexion au moniteur Branchement à un ordinateur

1. Appuyez sur pour mettre le moniteur sous tension.

Le témoin de fonctionnement du moniteur s'éclaire en vert.

1. Mettez le PC sous tension.

L'image affichée à l'écran apparaît.

Si une image n'apparaît pas, reportez-vous à la section « Aucune image » (page 6) pour savoir comment procéder.

Attention

• Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus.
• Pour une économie d'énergie maximale, il est recommandé que le touche d'alimentation soit éteint. L'alimentation du moniteur est coupée lorsque vous débranchez le cordon d'alimentation ou lorsque vous désactivez le commutateur d'alimentation principal.

Ajustage de la hauteur et de l'angle de l'écran

Placez vos mains des deux côtés du moniteur et réglez la hauteur, l'inclinaison et le pivotement de l'écran dans une position agréable et confortable pour travailler.

- Vérifiez que les câbles sont correctement branchés.

Affichage du Guide Touches

Appuyez sur les touches situées à l'avant (à l'exception de la touche Ⓑ). Le Guide Touches apparaît au-dessus de la touche.

Remarque

• Le Guide Touches s'affichera pendant que le menu Ajustage ou le menu mode est montré.
• Le Guide Touches s'affiche différemment en fonction du menu ou de l'état sélectionné.

Sélection du mode d'écran

Cette fonction facilite la sélection d'un mode personnalisé en fonction de l'application du moniteur.

√ : La calibration est disponible.

Mode Fonction
1-DICOM Disponible pour l'affichage en mode DICOM. √
2-Custom Permet de régler le paramètre en fonction de vos préférences personnelles.	√
3-CAL Affiche l'écran ajusté par le logiciel de calibrage. √
4-Text Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.	-

Procédure

1. Appuyez sur MODE.

Le menu mode s'affiche en bas à gauche de l'écran.

1. Les modes de la liste sont mis en surbrillance les uns après les autres chaque fois que vous appuyez sur la touche MODE

Vous pouvez modifier le mode à l'aide la touche ▲ ou ▼ lorsque le menu mode est affiché.

→1-DICOM←→2-Custom←→3-CAL←→4-Text←

Contrôle de la qualité du moniteur

Le logiciel de contrôle de qualité « RadiCS LE » (pour Windows) est inclus avec ce moniteur.

Pour calibrer le moniteur et gérer l'historique de calibrage, installez RadiCS LE en vous reportant au Manuel d'utilisation de RadiCS LE (sur le CD-ROM). Utilisez la fonction RadiCS SelfQC et le capteur frontal intégré (Integrated Front Sensor) pour effectuer le calibrage périodique et la Vérif. niv. gris pour le moniteur indépendamment. Reportez-vous au Manuel d'utilisation (sur le CD-ROM) pour obtenir plus de détails.

Attention

- Branchez le moniteur à l'ordinateur à l'aide d'un câble USB lorsque RadiCS LE est utilisé.

Remarque

- Pour effectuer un contrôle de qualité avancé conforme aux normes médicales, utilisez le kit logiciel de contrôle de qualité de moniteur en option « RadiCS UX1 ».

Aucune image

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec votre représentant local EIZO.

Problème Cause possible et solution
1. Aucune imageLe témoin de fonctionnement ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement branché.Activez le commutateur d'alimentation principal.Appuyez surCoupez l'alimentation du moniteur, puis rétablissez-là quelques minutes plus tard.
Le témoin de fonctionnement s'allume en vert.	Augmentez les valeurs de « Luminosité » et/ou « Gain » dans le menu Ajustage.
Le témoin de fonctionnement s'allume en orange.	Changez le signal d'entrée en appuyant su SIGNAL.Appuyez sur une touche du clavier ou faites bouger la souris.Vérifiez si l'ordinateur est sous tension.Lorsque le Capteur présence est réglé sur « Marche », il se peut que le moniteur entre en mode d'économie d'énergie. Approchez-vous du moniteur.
Le témoin de fonctionnement en orange et vert.	Le périphérique qui utilise la connexion DisplayPort a rencontré un problème. Résolvez le problème, éteignez le moniteur, puis allumez-le de nouveau. Reportez-vous au manuel d'utilisation du périphérique de sortie pour plus d'informations.
2. Le message ci-dessous s'affiche. Ce message s'affiche lorsque le signal n'entre pas correctement, même si le moniteur fonctionne correctement.
Ce message s'affiche si aucun signal n'entre.Exemple :	Le message illustré à gauche risque de s'afficher, étant donné que certains ordinateurs n'émettent pas de signal dès leur mise sous tension.Vérifiez si l'ordinateur est sous tension.Vérifiez que le câble de signal est correctement branché.Changez le signal d'entrée en appuyant su SIGNAL.
Le message indique que le signal d'entrée est en dehors de la bande de fréquence spécifiée.Exemple :fD : Fréquence de pointfH : Fréquence de balayage horizontalfV : Fréquence de balayage vertical	Vérifiez que l'ordinateur est configuré de façon à correspondre aux besoins du moniteur en matière de résolution et de fréquence de balayage vertical (voir « Résolutions compatibles »).Redémarrez l'ordinateur.Sélectionnez un réglage approprié à l'aide de l'utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d'informations.
