MANUALE UTENTE FLEXSCAN S2401W EIZO

• Risoluzione consigliata (impostare questo valore di risoluzione)

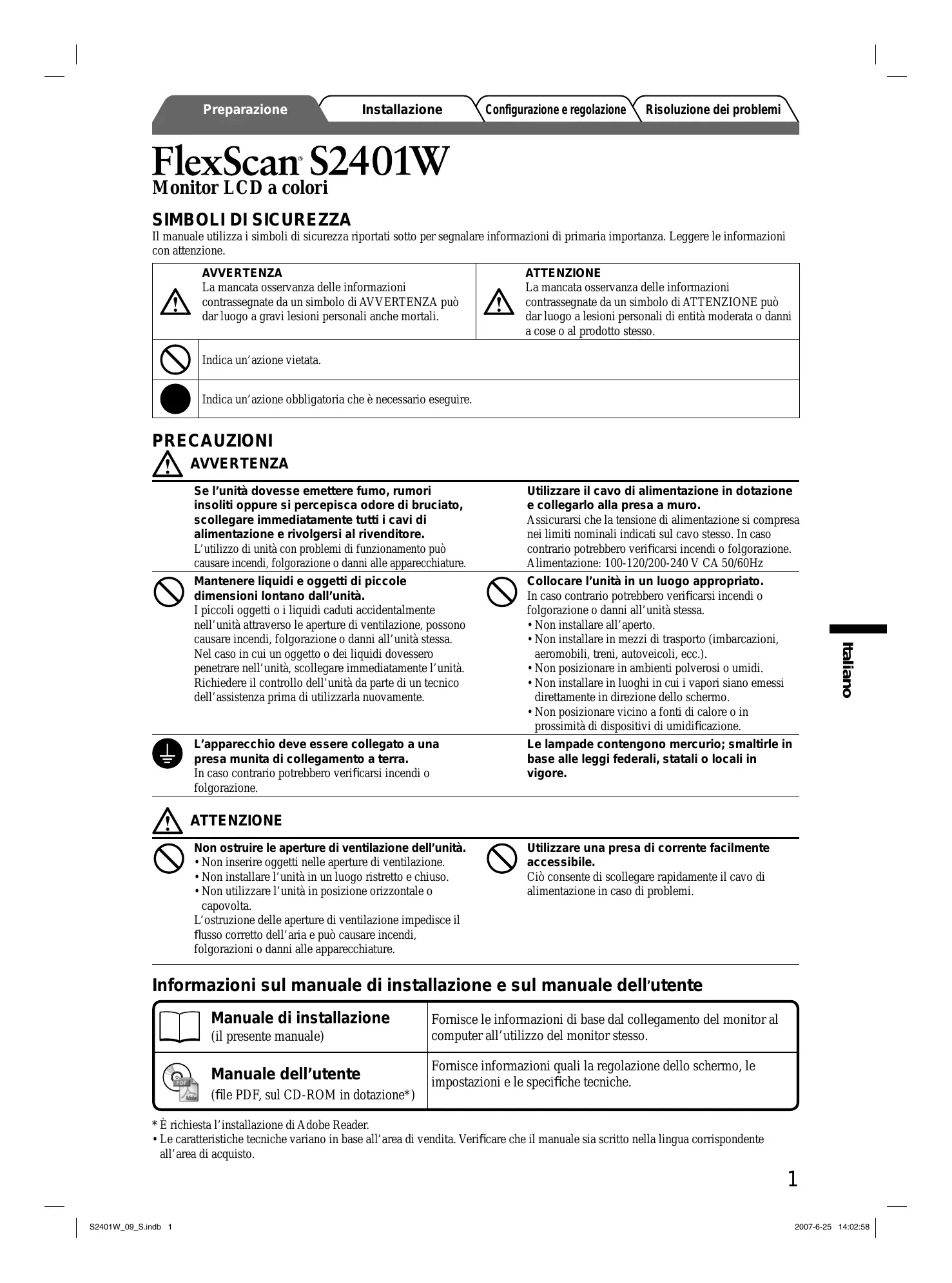

Configurazione e regolazione isoluzione dei problem FlexScan S2401W Monitor LCD a colori

SIMBOLI DI SICUREZZA

Il manuale utilizza i simboli di sicurezza riportati sotto per segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione.

AVVERTENZA La mancata osservanza delle informazioni contrassegnate da un simbolo di AVVERTENZA pud dar luogo a gravi lesioni personali anche mortali.

ATTENZIONE La mancata osservanza delle informazioni contrassegnate da un simbolo di ATTENZIONE pud dar luogo a lesioni personali di entità moderata o danni a cose o al prodotto stesso.

Indica un’azione vietata. Indica un’azione obbligatoria che è necessario eseguire. PRECAUZIONI À AVVERTENZA Se l’unità dovesse emettere fumo, rumori insoliti oppure si percepisca odore di bruciato, scollegare immediatamente tutti i cavi di alimentazione e rivolgersi al rivenditore. L'utilizzo di unità con problemi di funzionamento pud causare incendi, folgorazione o danni alle apparecchiature. Utilizzare il cavo di alimentazione in dotazione e collegarlo alla presa a muro. Assicurarsi che la tensione di alimentazione si compresa nei limiti nominali indicati sul cavo stesso. In caso contrario potrebbero verificarsi incendi o folgorazione. Alimentazione: 100-120/200-240 V CA 50/60Hz

Mantenere liquidi e oggetti di piccole dimensioni lontano dall’unità. I piccoli oggetti o i liquidi caduti accidentalmente nell’unità attraverso le aperture di ventilazione, possono causare incendi, folgorazione o danni all’unità stessa. Nel caso in cui un oggetto o dei liquidi dovessero penetrare nell’unità, scollegare immediatamente l’unità. Richiedere il controllo dell’unità da parte di un tecnico dell’assistenza prima di utilizzarla nuovamente. Collocare l'unità in un luogo appropriato. In caso contrario potrebbero verificarsi incendi o folgorazione o danni all’unità stessa. + Non installare all’aperto. + Noninstallare in mezzi di trasporto (imbarcazioni, aeromobili, treni, autoveicoli, ecc.). + Non posizionare in ambienti polverosi o umidi. + Non installare in luoghi in cui i vapori siano emessi direttamente in direzione dello schermo. + Non posizionare vicino a fonti di calore o in prossimità di dispositivi di umidificazione. L'apparecchio deve essere collegato a una presa munita di collegamento a terra. In caso contrario potrebbero verificarsi incendi o folgorazione. Le lampade contengono mercurio; smaltirle in base alle leggi federali, statali o locali in vigore. À ATTENZIONE

Non ostruire le aperture di ventilazione dell’unità. + Non inserire oggetti nelle aperture di ventilazione. + Non installare l'unità in un luogo ristretto e chiuso. + Non utilizzare l’unità in posizione orizzontale o capovolta. L'ostruzione delle aperture di ventilazione impedisce il flusso corretto dell’aria e pud causare incendi, folgorazioni o danni alle apparecchiature.

Utilizzare una presa di corrente facilmente accessibile. Ciù consente di scollegare rapidamente il cavo di alimentazione in caso di problemi. Informazioni sul manuale di installazione e sul manuale dell'utente Manuale di installazione (il presente manuale) Fomnisce le informazioni di base dal collegamento del monitor al computer all’utilizzo del monitor stesso.

Manuale dell’utente (file PDF, sul CD-ROM in dotazione*) Fomisce informazioni quali la regolazione dello schermo, le impostazioni e le specifiche tecniche. *È richiesta l'installazione di A dobe Reader. + Le caratteristiche tecniche variano in base all’area di vendita. Verificare che il manuale sia scritto nella lingua comispondente all’area di acquisto. S2401W_09_Sndb 1 2007-6-25 14:02:58 ouelley |

Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi ( n \ Contenuto della confezione Verificare che tutti i seguenti componenti siano inclusi nella confezione. Se i componenti elencati di seguito risultassero mancanti o danneggiati, contattare il rivenditore locale. NOTA + Conservare la confezione e tutti i relativi componenti per eventuali spostamenti del monitor. o Monitor a Cavo con minipresa stereo a Cavo di alimentazione _ —_- ET D a EIZO LCD Utility Disk (CD-ROM) n Cavo segnale digitale: FD-C39 + Manuale dell'utente d = = à o Manuale di installazione (il presente manuale) fosb--c-0) o Garanzia limitata 1 = F a Informazioni sul riciclaggio Co: MD a Viti di montaggio (M4 x 12mm, 4 pezzi) o Cavo segnale analogico: MD-C87 à Fermacavi (per supporto EZ-UP) Des Ci} a Cavo EIZO USB: MD-C93 Er -0 L J

di e funzioni Esempio di supporto regolabile ns = = F Menu regolazione = (*ScreenManager *) En

NOUS; us: L 2 3 4 5 6 10 1112 13 1 | Sensore Consente di rilevare la luminosità. Funzione di BrightR egulator (Regolazione luminosità) (pagina 6) 2 | Tasti di controllo del volume Visualizza il menu di regolazione del volume per ridurre o aumentare il livello del volume. 3 | Tasto diselezione del segnale di ingresso Consente di selezionare il segnale di ingresso se al monitor sono collegati due PC. 4 | Tasto modalità Consente di selezionare la modalità di visualizzazione. 5 | Tasto di conferma Visualizza il menu di regolazione, consente di scegliere un valore dalla schermata di menu e salva i valori impostati. 6 | Tasti destra, ionali (sinistra, su) + Consente di scegliere un valore di regolazione oppure aumenta/diminuisce i valori impostati per regolazioni avanzate mediante il menu di regolazione (pagina 6). + Tasto @ 0 (®): consente di visualizzare la schermata di regolazione della luminosità (pagina 6). 7 | Pulsante di accensione/spegnimento Accende o spegne l'unità. 8 | Indicatore di alimentazione Indica lo stato di funzionamento del monitor. Blu: acceso Arancione: risparmio energetico Spento: alimentazione principale spenta 9 | Fissaggio lucchetto di sicurezza Questo tipo di blocco è compatibile con il sistema di sicurezza Kensinton MicroS aver. opzionale (isSound L3) 10 | Connettore di alimentazione Consente di collegare il connettore di alimentazione. 11 | Minipresa stereo Consente di collegare il cavo con minipresa stereo. 12 | Connettori segnale diingresso | Connettore DVI-I/Connettore D-Sub mini 15 pin 13 | Porta USB (superiore) Consente di collegare il cavo USB per l'uso di ScreenManager Pro per il software LCD (per Windows). Per informazioni sull'uso del software, consultare il manuale dell'utente su CD-ROM Porta USB (inferiore) | Consente di collegare una perferica USB. 14 | Supporto Consente di regolare l'altezza e l'angolo dello schermo. 15 | Fermacavi Consente di coprire i cavi del monitor. 16 | Fori di montaggio del diffusore | Consentono di fissare il diffusore opzionale (i‘Sound L3). (In base al tipo di supporto, potrebbe non essere possibile fissare il diffusore opzionale.)

• ScreenManager ® è un marchio di EIZO per il menu regolazione. (Per informazioni sull’uso di ScreenManager, fare iferimento al manuale dell’utente su CD-ROM.)

S2401W_09_Sindb 3 Preparazione Installazione Configurazione e regolazione Ÿ Risoluzione dei problemi Installazione/conservazione del monitor con supporto EZ-UP Se è stato acquistato il monitor con supporto EZ-UP, attenersi alle procedure riportate di seguito per l'installazione e la conservazione. Il supporto del monitor à bloccato mediante un dispositivo di blocco metallico all’intemo della confezione. Una volta posizionato il monitor sulla scrivania, rimuovere il dispositivo di blocco metallico, onde evitare che il supporto si apra. Conservare il dispositivo di blocco metallico per eventuali spostamenti del monitor. Installazione del monitor L Sollevare il monitor in direzione della freccia. Sollevare il monitor tenendo il pannello con entrambe la mani, fino a quando non scatta in posizione. In questo modo, il blocco del supporto del monitor viene inserito ed à quindi possibile utilizzare in modo sicuro il monitor. 2 Abbassare lo schermo, quindi rimuovere il dispositivo di blocco metallico. Perno Base del supporto Nota

• Se il dispositivo di blocco metallico viene rimosso, à possibile che il supporto si apra improvvisamente. + Non utilizzare il monitor quando il supporto EZ-UP è piegato.

• Una volta rilasciato il blocco, prestare particolare attenzione affinché il monitor non cada o le dita non rimangano incastrate. Diversamente, à possibile causarsi ferite o danneggjiare il monitor. Conservazione del monitor L Rimuovere il fermacavi. 2 Abbassare lo schermo fino a quando il perno del supporto non entra in contatto con la base del supporto stesso, quindi applicare il dispositivo di blocco metallico. Regolare l'angolazione del monitor in modo tale che lo schermo non entri in contatto con la base del supporto. 3 Tirare all’indietro il monitor facendo scorrere l’interruttore “Sblocco” verso l’alto. Se il monitor raggiunge la massima inclinazione all'indietro (252), potrebbe essere difficile fare scorrere verso l’alto l'interruttore “Sblocco”. Inclinare leggermente il monitor in posizione verticale, quindi far scorrere verso l'alto l'interruttore “Sblocco”. Interruttore “Sblocco” ouelley | 2007-6-25 14:02:69

Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Collegamento dei cavi Nota + Durante la sostituzione del monitor in uso con un monitor S2401W, prima di procedere al collegamento del PC assicurarsi di modificare le impostazioni del PC relative alla risoluzione e alla frequenza verticale regolandole su quelle disponibili per il monitor S2401W, facendo riferimento alla tabella di risoluzione (sul retro della copertina). NOTA + Per collegare due PC al monitor, fare riferimento al Manuale utente su CD-ROM. L verificare che il monitor e il PC siano scollegati dall’alimentazione elettrica. 2 Collegare il monitor al computer con il cavo segnale appropriato per i connettori ouelley | utilizzati. Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori affinché combacino perfettamente. Lettore CD e cosi via Connettori sul

Connettore di uscita audio Connettore DVI Connettore D-Sub mini 15 pin Cavo con minipresa stereo (fornito) Em — Cavo segnale FD-C39 (fornito) Collegamento digitale Collegamento analogico

Connettori sul monitor Connettore di ingresso audio Connettore DVI-I Connettore D-Sub mini 15 pin 3 Collegare il cavo di alimentazione in una presa di corrente e il connettore di alimentazione sul monitor. Regolazione del Itezza e dell’angolo dello scher Afferrare i lati destro e sinistro del monitor con entrambe la mani, quindi regolarne l’altezza, l'inclinazione e la rotazione fino a ottenere la posizione di lavoro ottimale. Supporto regolabile Afferrare i lati sinistro e destro del monitor con entrambe le mani per regolare lo schermo verso l'alto, verso il basso, verso sinistra e verso destra.

S2401W_09_Sindb 4 Supporto EZ-UP Afferrare i lati sinistro e destro del monitor con entrambe le mani per regolare l'angolazione dello schermo spostandolo verso l'alto, verso il basso, verso sinistra e verso destra. 2007-6-25 14:02:69

S2401W_09_Sindb 5 Preparazione Installazione Visualizzazione dello schermo L Premere ©) per accendere il monitor. L'indicatore di alimentazione del monitor si illumina in blu. Configurazione e regolazione Risoluzione dei problemi 2 Accendere il PC. Viene visualizzata l'immagine dello schermo. Quando il monitor e il PC vengono accesi per la prima volta con il segnale analogico, la funzione di regolazione automatica viene attivata per regolare i valori di clock, di fase e la posizione del display in modo automatico. Nota + Altermine dell'uso spegnere sempre PC e monitor. Scollegando il cavo di alimentazione viene interrotto il flusso di corrente al monitor. Regolazione del volume del diffusore 1 Premere @) o @). Schermata di regolazione del volume del diffusore Viene visualizzata la schermata di regolazione del volume del diffusore. =) w 6 2 Regolare il volume del diffusore con (© o @). L

Selezione della modalità schermo La funzione FineContrast consente di selezionare in modo semplice e intuitivo la miglior modalità di visualizzazione in base all’applicazione del monitor. Fare riferimento al manuale dell’utente su CD-ROM per maggjiori informazioni sulla funzione FineContrast. Modalità FineContrast Custom s. Per la regolazione delle impostazioni secondo le proprie preferenze personali. (Personalizzato) sRGB Ottimizzato per la corrispondenza colore con periferiche che supportano sRGB. Text (Testo) Ottimizzato per la visualizzazione di testo in programmi di elaborazione testo o fogli di calcolo. Picture (Immagine) | Ottimizzato per la visualizzazione di foto o immagini fisse. Movie (Film) Ottimizzato per la visualizzazione di immagini in movimento. L Premere Viene visualizzata la modalità FineContrast. Nome modalità FineContrast Visualizza la 2 Premere di nuovo (Ÿ mentre è visualizzata la « modalità corrente. modalità FineContrast. Ad ogni pressione del tasto, à possibile passare da un modo Custom + all'altro (fare riferimento alla tabella Modalità FineContrast). Premere (e) per selezionare il modo desiderato. La modalità selezionata à impostata.

Preparazione Installazione CON MEAEENEUUES Risoluzione dei problemi Regolazione della luminosità 1 Premere © o D. Viene visualizzata la schermata di regolazione della Schermata di regolazione luminosità. della luminosità 2 Regpolare la luminosità con © o (). Premere ( per aumentare la luminosità dello schermo, | oe | CL] oppure @ per diminuirla. 3 Premere (e) per selezionare la luminosità desiderata. La luminosità specificata viene salvata. NOTA + La luminosità dello schermo viene regolata automaticamente quando il sensore presente sulla parte inferiore del monitor rileva la luminosità dell'ambiente circostante mediante la funzione BrightR egulator (Regolazione luminosità). Per ulteriori informazioni, fare riferimento al Manuale dell'utente su CD-ROM. Esecuzione delle impostazioni/regolazioni avanzate Il menu di regolazione dispone di varie Menu regolazione impostazioni per la regolazione dello schermo [ I 5) e del colore. Fare riferimento al manuale dell’utente su = CD-ROM per maggiori informazioni su E ciascuna funzione di regolazione. 5 <auto Adjustment 5 In modalità ingresso del In modalità ingresso del 3 segnale analogico segnale digitale Le impostazioni e le regolazioni di base sono state completate. Fare riferimento al manuale dell’utente su CD-ROM per maggiori informazioni sulle regolazioni/impostazioni avanzate. S2401W_09_Sindb 6 2007-6-25 14:03:00

Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Problema Nessuna immagine Se sul monitor non viene visualizzata alcuna immagine anche dopo aver applicato le soluzioni consigliate, contattare il rivenditore locale.

1. Verificare l’indicatore di alimentazione.

Sintomo Stato Possibile causa e rimedio Nessuna immagine L'indicatore di alimentazione non si accende. Verificare che il cavo di alimentazione sia collegato correttamente. Se il problema persiste, spegnere il monitor per alcuni minuti, quindi riaccenderlo. Premere ©). L'indicatore di alimentazione si illumina in blu Controllare l'impostazione <Guadagno>*. L'indicatore di alimentazione si illumina in arancione. Provare a commutare il segnale di ingresso premendo (®). Utilizzare il mouse o la tastiera Controllare che il PC sia acceso.

• Perulteriori informazioni sulla regolazione del guadagno, consultare il manuale dell’utente su CD-ROM.

2. Controllare il messaggio di errore sullo schermo.

Tali messaggi vengono visualizzati quando il segnale di ingresso non è corretto, anche se il monitor funziona correttamente. Sintomo Stato Possibile causa e rimedio Non viene emesso alcun Poiché alcuni PC non trasmettono il segnale segnale. immediatamente dopo la relativa accensione, à D-SUB possibile che venga visualizzato il messaggio No Signal In modalità ingresso del segnale analogico Signal Check DUI No Signal In modalità ingresso del segnale digitale riportato a sinistra. Controllare che il PC sia acceso. Verificare che il cavo di segnale sia collegato correttamente. ouelley | Provare a commutare il segnale di ingresso premendo (S). Signal Error DUI Digital fD:162.8MHz 75.4kHz 60.4Hz Il segnale d'ingresso è al di fuori della gamma di frequenze specificata (tali frequenze vengono visualizzate in rosso). Riavviare il PC. Selezionare la modalità di visualizzazione desiderata utilizzando il software di utilità della scheda grafica. Per ulteriori informazioni, fare riferimento al manuale della scheda grafica. S2401W_09_Sindb 7 2007-6-25 14:03:01
