BEDIENUNGSANLEITUNG FLEXSCAN S2401W EIZO

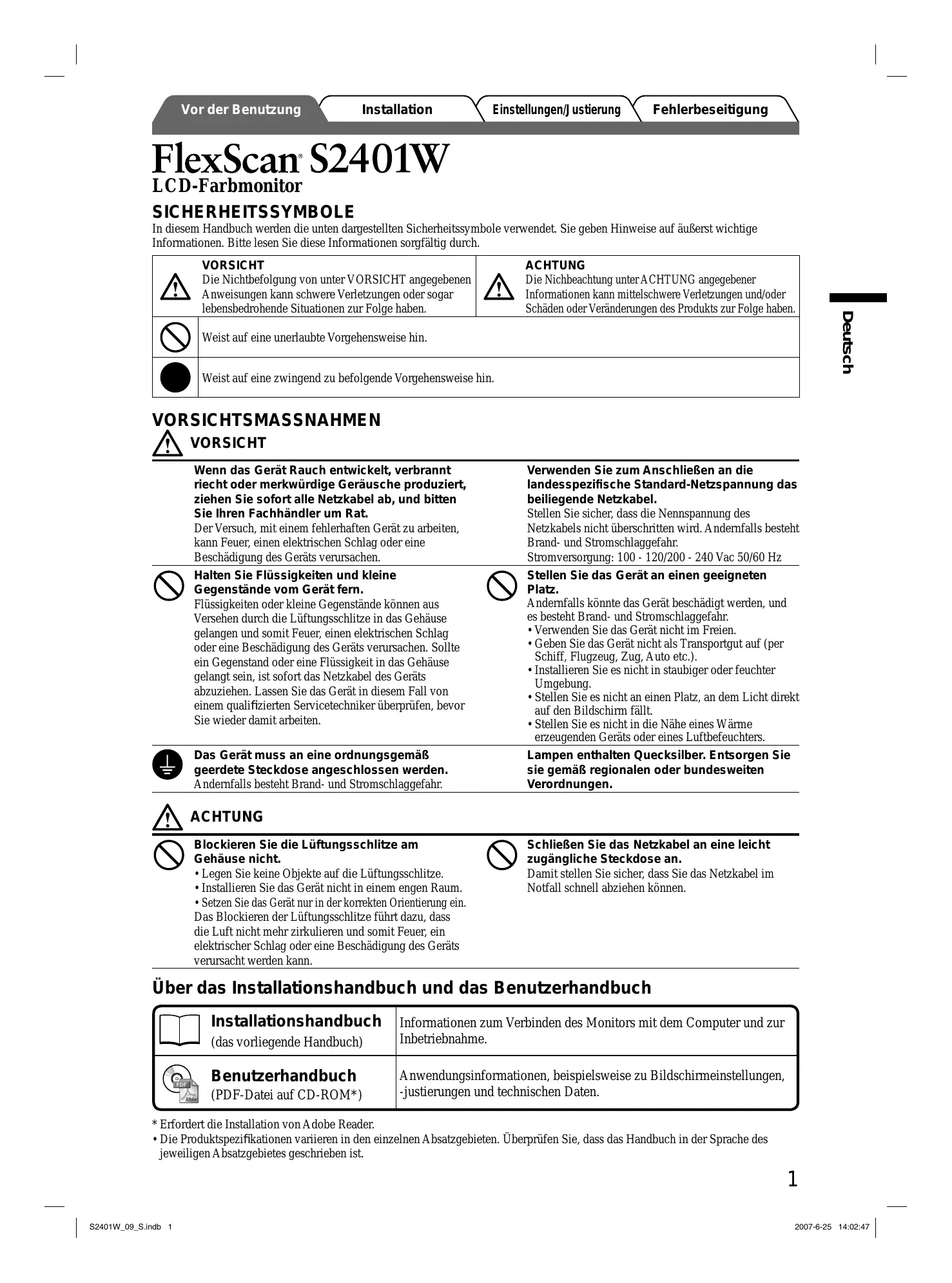

Vor der Benutzung Installation FlexScan S2401W LCD-Farbmonitor SICHERHEITSSYMBOLE Einstellungen/ ustierung In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äuRerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch. VORSICHT Anweisungen kann schwere Verletzungen oder sogar lebensbedrohende Situationen zur Folge haben. À Die Nichtbefolgung von unter VORSICHT angegebenen À ACHTUNG Die Nichbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schäden oder Veränderungen des Produkts zur Folge haben. O Weist auf eine unerlaubte Vorgehensweise hin. @ Weist auf eine zwingend zu befolgende Vorgehensweise hin. uy>snsq | VORSICHTSMASSNAHMEN À VORSICHT Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Geräusche produziert, ziehen Sie sofort alle Netzkabel ab, und bitten Sie Ihren Fachhändlier um Rat. Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Verwenden Sie zum AnschlieBen an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel. Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht überschritten wird. A ndernfalls besteht Brand- und Stromschlaggefahr. Stromversorgung: 100 - 120/200 - 240 Vac 50/60 Hz Halten Sie Flüssigkeiten und kleine Gegenstände vom Gerät fern. Flüssigkeiten oder kleine Gegenstände kônnen aus Versehen durch die Lüftungsschlitze in das Gehäuse gelangen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangft sein, ist sofort das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in diesem Fall von einem qualifizierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten. Stellen Sie das Gerät an einen geeigneten Platz. Andemfalls kônnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien. + Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.). + Installieren Sie es nicht in staubiger oder feuchter Umgebung.

• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.

• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters. Das Gerät muss an eine ordnungsgemäR geerdete Steckdose angeschlossen werden. Andernfalls besteht Brand- und Stromschlaggefahr. Lampen enthalten Quecksilber. Entsorgen Sie sie gemäB regionalen oder bundesweiten Verordnungen. VAN ACHTUNG Blockieren Sie die Lüftungsschlitze am Gehäuse nicht. + Legen Sie keine Objekte auf die Lüftungsschlitze. + Installieren Sie das Gerät nicht in einem engen Raum. + Setzen Sie das Gerät nur in der korrekten Orientierung ein. Das Blockieren der Lüftungsschlitze führt dazu, dass die Luft nicht mehr zirkulieren und somit Feuer, ein elektrischer Schlag oder eine Beschädigung des Geräts verursacht werden kann. SchlieBen Sie das Netzkabel an eine leicht zugängliche Steckdose an. Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen kônnen. Über das Installationshandbuch und das Benutzerhandbuch Installationshandbuch (das vorliegende Handbuch) Inbetriebnahme. Informationen zum Verbinden des Monitors mit dem Computer und zur © Benutzerhandbuch À] (PDF-Datei auf CD-ROM*) Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen, -justierungen und technischen Daten.

• Erfordert die Installation von A dobe Reader. + Die Produktspezifikationen variieren in den einzelnen A bsatzgebieten. Überprüfen Sie, dass das Handbuch in der Sprache des jeweiligen A bsatzgebietes geschrieben ist. S2401W_09_Sndb 1 2007-6-25 14:02:47

uy>snsq | Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Lieferumfang Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler HINWEIS + Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf. o Monitor o Stereo-Kabel mit Klinkenstecker a Netzkabel D —— à — mn ED TT à CD-ROM mit EIZOs LCD Utility Disk a Digitales Signalkabel: FD-C39 * Benutzerhandbuch a Installationshandbuch (das vorliegende Handbuch) foiS-o-c-0) a Beschränkte Garantie À = = o Informationen zum Thema Recycling p : MD- o Befestigungsschrauben (M4 x 12 mm, 4 Stck.) 2 Analoges Signalkabel: MD-C87 à Kabelhalterung (für EZ-UP-Standfut)

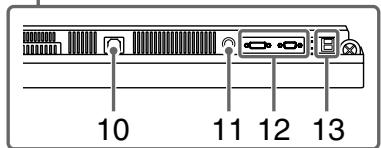

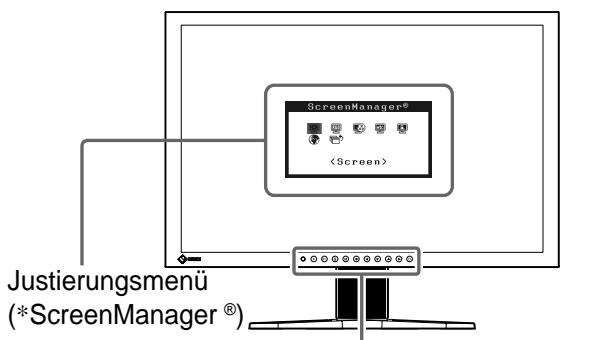

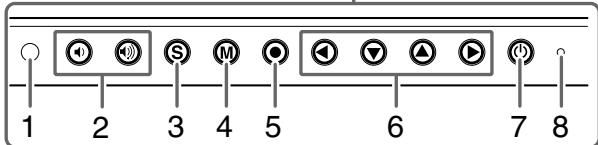

Bedienelemente und Funktionen Beispiel für hôhenverstellbaren Fu& ] ustierungsmenÿ (sScreenManager +), M Re? 2222? L MERE St L 3 4 5 10 1112 13 1 | Sensor Erkennt die Umgebungshelligkeit. Funktion zur Helligkeitsregulierung (Seite 6). 2 | Steuertasten für Lautstärke | Zeigt das Menü für die Einstellung der Lautstärke zum Reduzieren bzw. Erhôhen der Lautstärke an. 3 | Taste zur Auswahl des Schaltet zwischen den Signalen zweier angeschlossener Computer um: Eingangssignals 4 | Taste zur Modusauswahl Mithilfe dieser Taste wechseln Sie den Anzeigemodus. 5 | Eingabetaste Zeigt das J ustierungsmenÿ an, wähit ein Element im Menübildschirm und speichert geänderte Werte. 6 | Steuertasten (Links, Unten, + Wähit ein Einstellungselement oder erhôht/reduziert justierte Werte erweiterter Oben, Rechts) Einstellungen mithilfe des J ustierungsmenüs (Seite 6). + Taste © oder ®): Zeigt den Bildschirm für die Helligkeitseinstellung an (Seite 6). 7 | Netzschalter Zum Ein- und Ausschalten 8 | Betriebsanzeige Zeigt den Betriebsstatus des Monitors an. Blau: In Betrieb Orange: Energiesparmodus Aus: Hauptstromversorgung getrennt 9 | Offnung für Diebstahisicherung | Kompatibel mit dem Kensington MicroS aver-Sicherheitssystem. 10 | Netzstecker Zum AnschlieBen an eine Netzsteckdose. 11] Stereo Mini-J ack Anschluss des Stereo-Kabels mit Klinkenstecker. 12 | Signaleingänge DVI-I-Anschluss/15-poliger Mini-D-Sub-Anschluss 13 | USB-Anschluss (hinten) Anschluss des USB-Kabels bei der Verwendung von ScreenManager P ro für LCD-Software (für Windows). Informationen zur Verwendung der Software entnehmen Sie der Benutzerhandbuch auf der CD-ROM ÜSB-Anschiuss (seitlich) | Stelit eine Verbindung zu einem USB-Peripheriegerät her.

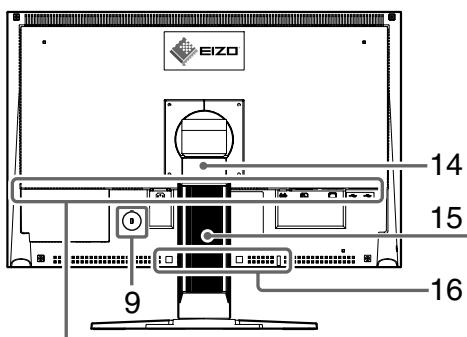

14) Fu8 Zum Einstellen der Hôhe und Neigung des Bildschirms.

15 | Kabelabdeckung Verdeckt die Anschlusskabel. 16 | Befestigungslôcherfüroptionale | Zum Befestigen der optionalen Lautsprecher (i*S ound L3). (Die optionalen Lautsprecher Lautsprecher (iSound L3) kônnen je nach Art des StandfuRes môglicherweise nicht angebracht werden.)

• ScreenManager * ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.)

Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Installation/Lagerung des Monitors mit EZ-UP-Fuf Gehen Sie bei einem Monitor mit EZ-UP-Fu$ beim A ufstellen oder Lagern folgendermaken vor: Der Standfuê des Monitors ist für den Transport mit einer Metallbefestigung gesichert. Entfemnen Sie die Metallbefestigung erst nach dem A ufstellen des Monitors auf dem Tisch, da der Fu andernfalls plôtzlich aufklappt. Bewahren Sie die Metallbefestigung auf, da Sie den Monitor môglicherweise an anderer Stelle aufstellen oder ihn emneut transportieren müssen. Installieren des Monitors L Heben Sie den Bildschirm in Pfeilrichtung an.

Heben Sie ihn mit beiden Händen an, und lassen Sie ihn einrasten. Nach dem Einrasten ist der MonitorfuR sicher justiert, sodass der Monitor verwendet werden kann. ï

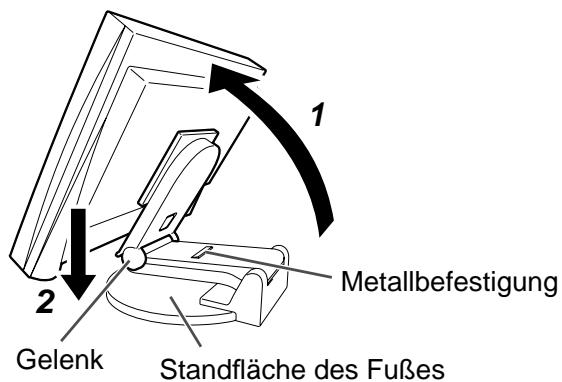

2 Senken Sie den Monitor ab, und entfernen Sie die Metallbefestigung. Metallbefestigung Gelenk Standfäche des Fues Hinweis + Wird die Metallbefestigung entfernt, klappt der StandfuR u. U. auf. + Verwenden Sie den Monitor nicht mit zusammengeklapptem EZ-UP-Standfug.

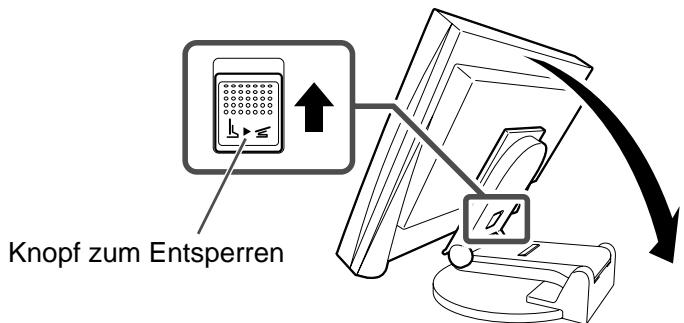

• Gehen Sie mit dem entriegelten Monitor vorsichtig um, damit der Monitor nicht herunterfällt bzw. Sie sich nicht die Finger einklemmen. Ansonsten wird der Monitor môglicherweise beschädigt oder Sie tragen Verletzungen davon. Lagern des Monitors L Entfernen Sie die Kabelhalterung. 2 Senken Sie den Monitor ab, bis das Gelenk des Standfu$es die Standfläche berührt, und bringen Sie die Metallbefestigung an. Stellen Sie den Monitorwinkel so ein, dass der Bildschirm die Standfläche nicht berührt. 3 Kippen Sie den Bildschirm nach hinten, und halten Sie dabei den Knopf zum Entsperren nach oben geschoben. Ist der Monitor ganz nach hinten gekippt (Winkel von 252), kann der Knopf zum Entsperren môglicherweise nur schwer nach oben geschoben werden. Kippen Sie den Monitor leicht nach oben in die vertikale Position, und schieben Sie den Knopf zum Entsperren nach oben. S2401W_09_Sindb 3 2007-6-25 14:02:48

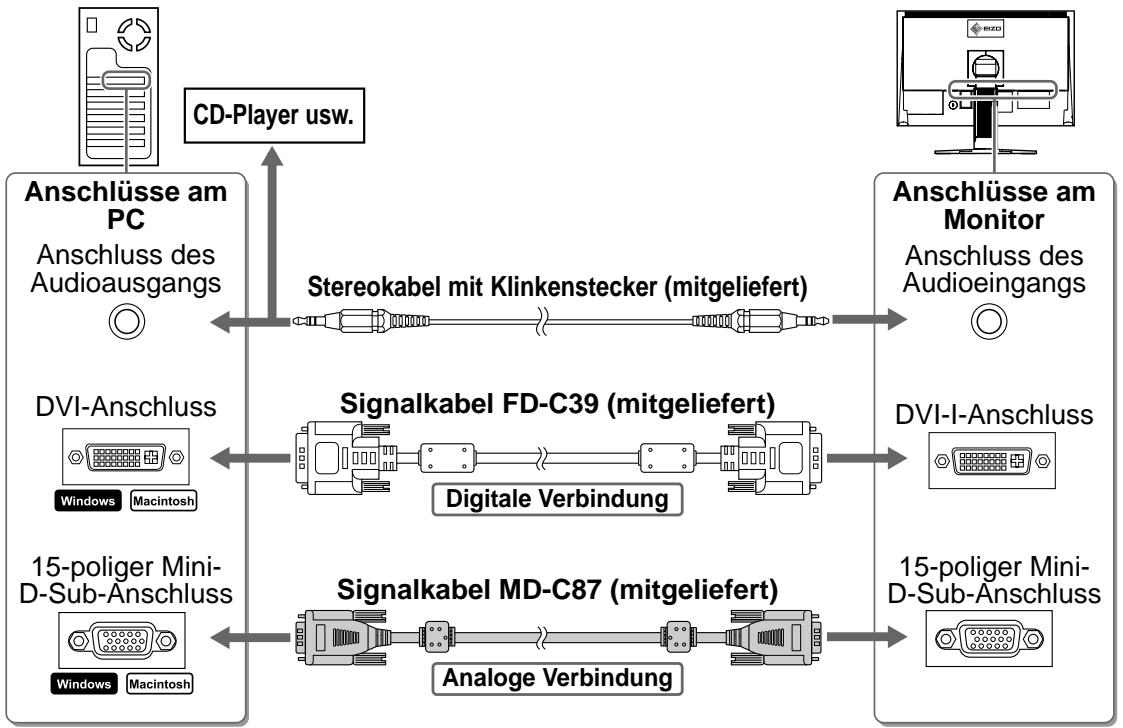

Installation Vor der Benutzung Kabel anschlieSen Einstellungen/ ustierung Fehlerbeseitigung Hinweis + Um einen bereits vorhandenen Monitor durch einen Monitor des Typs S2401W zu ersetzen, stellen Sie die PC-Einstellungen für Auflsung und vertikale Bildwiederholfrequenz auf die für S2401W-Monitore verfügbaren Werte ein. Diese entnehmen Sie bitte der Aufbsungstabelle (R ückseite der ersten Seite), bevor Sie den Monitor anschlieRen. HINWEIS +Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschlieBen môchten. 1 Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. 2 Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels. Ziehen Sie nach dem AnschlieRen der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern. D #S

Anschluss des Audioausgangs

DVI-Anschluss 15-poliger Mini- D-Sub-Anschluss . Do) ln — Stereokabel mit Klinkenstecker (mitgeliefert) Ce —}) nm Signalkabel FD-C39 (mitgeliefert) Digitale Verbindung Signalkabel MD-C87 (mitgeliefert) Anschlüsse am Monitor Anschluss des Audioeingangs

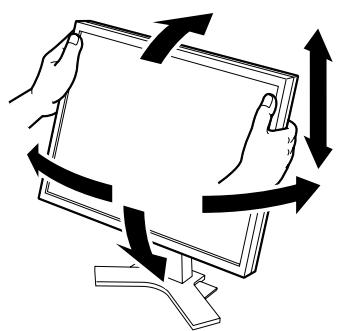

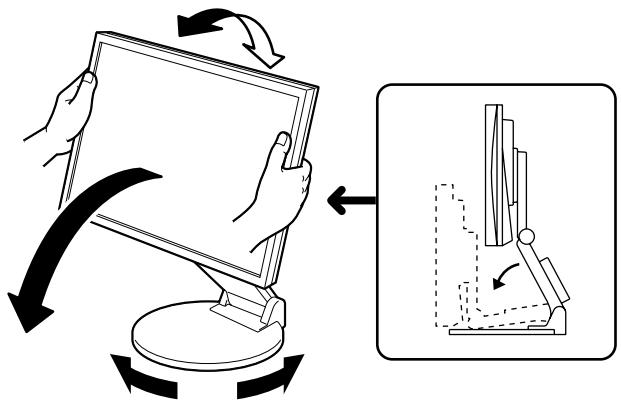

DVI-I-Anschluss HO} — 15-poliger Mini- D-Sub-Anschluss 3 Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose. Hôhe und Neigung des Bildschirms einstellen Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, und stellen Sie die für Ihren A rbeitsplatz optimale Hôhe, Neigung und Drehung des Bildschirms ein. Hôhenverstellbarer FuR Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, und stellen Sie seine Hôhe und seine horizontale Position ein EZ-UP-FuR Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, um den Bildschirmwinkel anzupassen, indem Sie seine Hôhe und seine horizontale Position einstellen.

Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Bild wiedergeben 1 Drücken Sie (OX um den Monitor einzuschalten. Die Betriebsanzeige des Monitors leuchtet auf (blau). 2 Schalten Sie den Computer ein. Das Bild wird angezeigt. Beim ersten Einschalten des Monitors und des PCs mit dem analogen Signal werden Uhr, Phase und Anzeigeposition von der automatischen Einstellung automatisch angepasst. Hinweis + Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benôtigen. Wenn Sie das Netzkabel

abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen. S

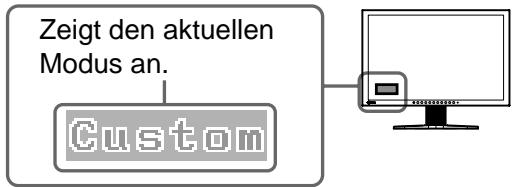

Lautstärke der Lautsprecher einstellen 1 Drücken Sie (+) oder @). Bildschirm zur Einstellung der Lautstärke Der Bildschirm zur Einstellung der Lautstärke wird angezeigt. TT qi à u Ps m (=) 2 Stellen Sie die Lautstärke mit der Taste (2) [ oder ©) ein- = Anzeigemodus auswählen Mithilfe des Modus FineContrast kônnen Sie den optimalen A nzeigemodus schnell und einfach wählen. Weitere Einzelheiten zu FineContrast entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. Modus FineContrast Custom (Chenutzerdefiniert) | Zum wunschgemäBen Einstellen der Farben. SsRGB Einstellung für Farbabgleich mit Peripheriegeräten, die SRGB unterstützen. Text Einstellung für Textverarbeitungen und Tabellenkalkulationen. Picture (Bild) Einstellung für Fotos und Bilder. Movie (Film) Einstellung für animierte Bilder. L Drücken Sie M. Der Modus ,FineContrast" wird angezeigt. Name des FineContrast-Modus Zeigt den aktuellen 2 Drücken Sie erneut die Taste &, während Modus an. der Modus ,FineContrast“ angezeigt wird. Bei jedem Drücken der Taste wechselt der Modus. C (siehe Tabelle ,FineContrast-Modus“.) 3 Ist der gewünschte Modus eingestellt, drücken Sie (e). Dadurch wird die Einstellung gespeichert. S2401W_09_Sindb 5 2007-6-25 14:02:49

uy>snsq | S2401W_09_Sindb 6 Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Bildschirmhelligkeit einstellen 1 Drücken Sie © oder D). Der Bildschirm zur Helligkeitseinstellung wird angezeigt. Bildschirm zur Helligkeitseinstellung 2 Stellen Sie die Helligkeit mit der Taste Q) oder ( ein. Drücken Sie zum Aufhellen des Bildschirms die Taste @); zum Abdunkeln drücken Sie die Taste ©. 3 Ist die gewünschte Helligkeit eingestellt, drücken Sie (e). Damit wird der eingestellte Wert gespeichert. HINWEIS

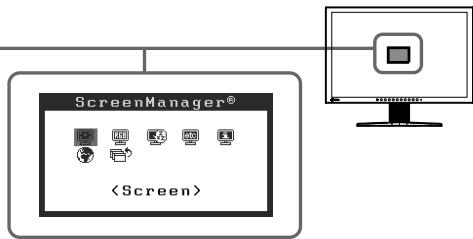

• Die Bildschirmhelligkeit wird mithilfe des unten am Bildschirm angebrachten Sensors, der die Umgebungshelligkeit mit der Funktion zur Helligkeitsregulierung erkennt, automatisch an die Umgebung angepasst. Einzelheiten entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. Erweiterte Einstellungen/] ustierung vornehmen Im Justierungsmenü kônnen erweiterte ï û Justierungen des Monitors und der Farben } “stierungs menu I (=) sowie verschiedene andere Einstellungen vorgenommen werden. di Weitere Einzelheiten zu den einzelnen mouse ÉELE Justierungsfunktionen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. LAND Agent? Ferre? Bei analogem Signaleingang _ Bei digitale Signaleingang Die grundlegenden Einstellungen und J ustierungen sind damit beendet. Weitere Einzelheiten zu erweiterten Einstellungen/] ustierungen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. 2007-6-25 14:02:60

Vor der Benutzung Installation Einstellungen/ ustierung Fehlerbeseitigung Problem: Kein Bild Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lüsungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler.

1. Prüfen Sie den Status der Betriebsanzeige.

Symptom Status Môgl. Ursache und Lôsung Kein Bild Betriebsanzeige: Aus. Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Besteht das Problem weiterhin, schalten Sie den Monitor aus und nach wenigen Minuten wieder ein. Drücken Sie @) Betriebsanzeige leuchtet blau. Überprüfen Sie die <Gain-Einstellung>* Anzeigenstatus leuchtet orange. Wechseln Sie durch Drücken der Taste (S) den Signaleingang. uy>snsq | Bewegen Sie die Maus oder drücken Sie eine Taste. Prüfen Sie, ob der Computer eingeschaltet ist.

• Weitere Einzelheiten zur Gain-Einstellung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.

Diese Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäR übertragen wird, der Monitor jedoch korrekt funktioniert. Symptom Status Môgl. Ursache und Lüsung Kein Signaleingang. Die links stehende Meldung wird angezeigt, wenn PCs das Signal nicht gleich nach dem D-SUB Einschalten übertragen. No Signal Bei analogem Signaleingang Signal Check DUI No Signal Bei digitalem Signaleingang Prüfen Sie, ob der Computer eingeschaltet ist. Prüfen Sie, ob das Signalkabel richtig eingesteckt ist. Wechseln Sie durch Drücken der Taste (s) den Signaleingang. DUI Digital fD:162.8MHz fH: 75.4kHz fU: 60.4Hz Das Eingangssignal befindet sich auRerhalb des angegebenen Frequenzbereichs (Diese Signalfrequenz wird rot angezeigt.) Starten Sie den PC neu. Wählen Sie mithilfe des zur Grafikkarte gehôrenden Dienstprogramms einen geeigneten Anzeigemodus. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte. S2401W_09_Sindb 7 2007-6-25 14:02:60

S2401W_09_Sndb 1 Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehôr gehôrige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der StandfuR mu$ den nachfolgenden A nforderungen entsprechen: a)Der StandfuR muê eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehôrs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehôrs sind in der zugehôrenden Bedienungsanleitung angegeben. b)Die Befestigung des Standfusses muê derart erfolgen, daf die oberste Zeile der Bildschimmanzeige nicht hôher als die Augenhôhe eines Benutzers in sitzender Position ist. c)Im Fall eines stehenden Benutzers mu die Befestigung des Bildschirmgerätes derart erfolgen, daf die Hôhe der Bildschirmmitte über dem Boden zwischen 135 - 150 cm beträgt. d)Der Standfu$ muê die Môglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwäris: 5°, min. nach hinten > 5°). e)Der Standfu$ muR die Môglichkeit zur Drehung des Bildschirmgerätes besitzen (max. +180°). Der maximale Kreftaufwand dafür muR weniger als 100 N betragen. f) Der StandfuR muk in der Stellung verharren, in die er manuell bewegt wurde. g)Der Glanzgrad des Standfusses mu weniger als 20 Glanzeinheiten betragen (seidenmatt). h)Der Standfu$ mit Bildschirmgerät mu$ bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein. Hinweis zur Ergonomie : Dieser Monitor erfüllt die A nforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 x 1200, RGB analog, 0,7 Vp-p und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeït, A ugenbelastung bei zu geringem Zeichenkontrast.) Übermäkiger Schalldruck von Ohrhôrem bzw. Kopfhôrem kann einen Hôrverlust bewirken. Eine Einstellung des Equalizers auf Maximalwerte erhôht die A usgangsspannung am Ohrhôrer- bzw. Kopfhôrerausgang und damit auch den Schalldruckpegel. ,Maschinenlärminformations-Verordnung 3. GPSGV: Der hôchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“ [Begrenzung des maximalen Schalldruckpegels am Ohr] Bildschirmgeräten: Grôkte Ausgangsspannung 150 mV Xth | eissny I 939219 I PISUSAS I oueljey | loueds3 I sresuei+ I ypsaneq | ysufuz I 2007-6-25 14:08:15
