ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BAS 261 Precision METABO

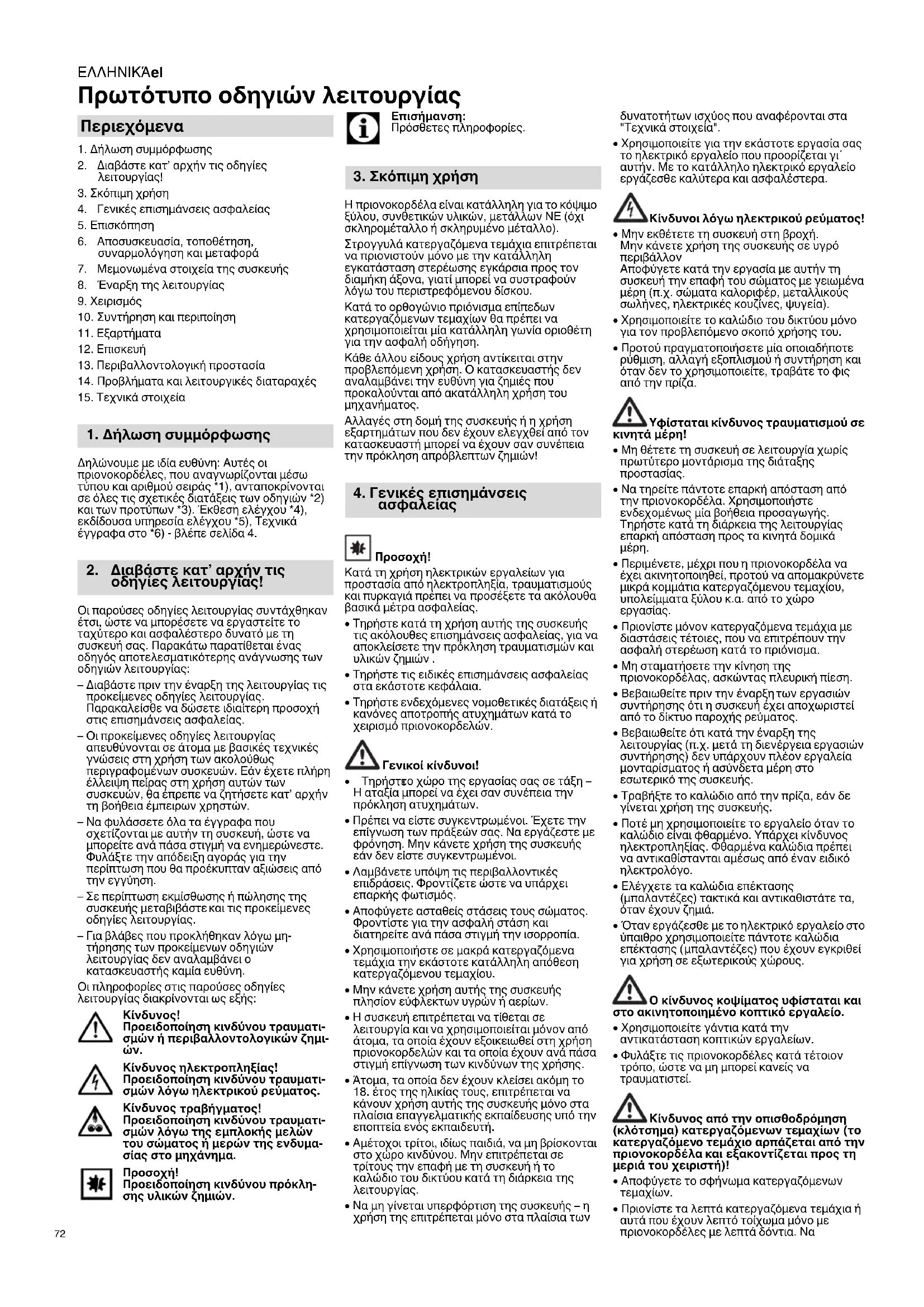

Πρωτότυπο οδηγιών λειτουργίας

1. Δήλωση συμμόρφωσης

2. Διαβάστε κατ’ αρχήν τις οδηγίες

4. Γενικές επισημάνσεις ασφαλείας

6. Αποσυσκευασία, τοποθέτηση,

συναρμολόγηση και μεταφορά

7. Μεμονωμένα στοιχεία της συσκευής

8. Έναρξη της λειτουργίας

10. Συντήρηση και περιποίηση

13. Περιβαλλοντολογική προστασία

14. Προβλήματα και λειτουργικές διαταραχές

15. Τεχνικά στοιχεία

Δηλώνουμε με ιδία ευθύνη: Αυτές οι πριονοκορδέλες, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Έκθεση ελέγχου *4), εκδίδουσα υπηρεσία ελέγχου *5), Τεχνικά έγγραφα στο *6) - βλέπε σελίδα 4. Οι παρούσες οδηγίες λειτουργίας συντάχθηκαν έτσι, ώστε να μπορέσετε να εργαστείτε το ταχύτερο και ασφαλέστερο δυνατό με τη συσκευή σας. Παρακάτω παρατίθεται ένας οδηγός αποτελεσματικότερης ανάγνωσης

οδηγιών λειτουργίας: – Διαβάστε πριν την έναρξη της λειτουργίας τις προκείμενες οδηγίες λειτουργίας. Παρακαλείσθε να δώσετε ιδιαίτερη προσοχή στις επισημάνσεις ασφαλείας. – Οι προκείμενες οδηγίες λειτουργίας απευθύνονται σε άτομα με βασικές τεχνικές γνώσεις στη χρήση των ακολούθως περιγραφομένων συσκευών. Εάν έχετε πλήρη έλλειψη πείρας στη χρήση αυτών των συσκευών, θα έπρεπε να ζητήσετε κατ’ αρχήν τη βοήθεια έμπειρων χρηστών. – Να φυλάσσετε όλα τα έγγραφα που σχετίζονται με αυτήν τη συσκευή, ώστε να μπορείτε ανά πάσα στιγμή να ενημερώνεστε. Φυλάξτε την απόδειξη αγοράς για την περίπτωση που θα προέκυπταν αξιώσεις από την εγγύηση. – Σε περίπτωση εκμίσθωσης ή πώλησης της συσκευής μεταβιβάστε και τις προκείμενες οδηγίες λειτουργίας. – Για βλάβες που προκλήθηκαν λόγω μη- τήρησης των προκείμενων οδηγιών λειτουργίας δεν αναλαμβάνει ο κατασκευαστής καμία ευθύνη. Οι πληροφορίες στις παρούσες οδηγίες λειτουργίας διακρίνονται ως εξής:

Προειδοποίηση κινδύνου τραυματι- σμών ή περιβαλλοντολογικών ζημι-

Κίνδυνος ηλεκτροπληξίας! Προειδοποίηση κινδύνου τραυματι- σμών λόγω ηλεκτρικού ρεύματος.

τραβήγματος! Προειδοποίηση κινδύνου τραυματι- σμών λόγω της εμπλοκής μελών του σώματος ή μερών της ενδυμα- σίας στο μηχάνημα.

Προειδοποίηση κινδύνου πρόκλη- σης υλικών ζημιών. Επισήμανση: Πρόσθετες πληροφορίες. Η πριονοκορδέλα είναι κατάλληλη για το κόψιμο ξύλου, συνθετικών υλικών, μετάλλων NE (όχι σκληρομέταλλο ή σκληρυμένο μέταλλο). Στρογγυλά κατεργαζόμενα τεμάχια επιτρέπεται να πριονιστούν μόνο με την κατάλληλη εγκατάσταση στερέωσης εγκάρσια προς τον διαμήκη άξονα, γιατί μπορεί να συστραφούν λόγω του περιστρεφόμενου δίσκου. Κατά το ορθογώνιο πριόνισμα επίπεδων κατεργαζόμενων τεμαχίων θα πρέπει να χρησιμοποιείται μία κατάλληλη γωνία οριοθέτη για την ασφαλή οδήγηση. Κάθε άλλου είδους χρήση αντίκειται στην προβλεπόμενη χρήση. Ο κατασκευαστής δεν αναλαμβάνει την ευθύνη για ζημιές που προκαλούνται από ακατάλληλη χρήση του μηχανήματος. Αλλαγές στη δομή της συσκευής ή η χρήση εξαρτημάτων που δεν έχουν ελεγχθεί από τον κατασκευαστή μπορεί να έχουν σαν συνέπεια την πρόκληση απρόβλεπτων ζημιών!

Κατά τη χρήση ηλεκτρικών εργαλείων για προστασία από ηλεκτροπληξία, τραυματισμούς και πυρκαγιά πρέπει να προσέξετε τα ακόλουθα βασικά μέτρα ασφαλείας. Τηρήστε κατά τη χρήση αυτής της συσκευής τις ακόλουθες επισημάνσεις ασφαλείας, για να αποκλείσετε την πρόκληση τραυματισμών και υλικών ζημιών . Τηρήστε τις ειδικές επισημάνσεις ασφαλείας στα εκάστοτε κεφάλαια. Τηρήστε ενδεχόμενες νομοθετικές διατάξεις ή κανόνες αποτροπής ατυχημάτων κατά το χειρισμό πριονοκορδελών. Γενικοί κίνδυνοι!

το χώρο της εργασίας σας σε τάξη – Η αταξία μπορεί να έχει σαν συνέπεια την πρόκληση ατυχημάτων. Πρέπει να είστε συγκεντρωμένοι. Έχετε την επίγνωση των πράξεών σας. Να εργάζεστε με φρόνηση. Μην κάνετε χρήση της συσκευής εάν δεν είστε συγκεντρωμένοι. Λαμβάνετε υπόψη τις περιβαλλοντικές επιδράσεις. Φροντίζετε ώστε να υπάρχει επαρκής φωτισμός. Αποφύγετε ασταθείς στάσεις τους σώματος. Φροντίστε για την ασφαλή στάση και διατηρείτε ανά πάσα στιγμή την ισορροπία. Χρησιμοποιήστε σε μακρά κατεργαζόμενα τεμάχια την εκάστοτε κατάλληλη απόθεση κατεργαζόμενου τεμαχίου. Μην κάνετε χρήση αυτής της συσκευής πλησίον εύφλεκτων υγρών ή αερίων. Η συσκευή επιτρέπεται να τίθεται σε λειτουργία και να χρησιμοποιείται μόνον από άτομα, τα οποία έχουν εξοικειωθεί στη χρήση πριονοκορδελών και τα οποία έχουν ανά πάσα στιγμή επίγνωση των κινδύνων της χρήσης. Άτομα, τα οποία δεν έχουν κλείσει ακόμη το

18. έτος της ηλικίας τους, επιτρέπεται να

κάνουν χρήση αυτής της συσκευής μόνο στα πλαίσια επαγγελματικής εκπαίδευσης υπό

εποπτεία ενός εκπαιδευτή. Αμέτοχοι τρίτοι, ιδίως παιδιά, να μη βρίσκονται στο χώρο κινδύνου. Μην επιτρέπεται σε τρίτους την επαφή με τη συσκευή ή το καλώδιο του δικτύου κατά τη διάρκεια της λειτουργίας. Να μη γίνεται υπερφόρτιση της συσκευής – η χρήση της επιτρέπεται μόνο στα πλαίσια των δυνατοτήτων ισχύος που αναφέρονται στα "Τεχνικά στοιχεία". Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι΄ αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα. Κίνδυνοι λόγω ηλεκτρικού ρεύματος! Μην εκθέτετε τη συσκευή στη βροχή. Μην κάνετε χρήση της συσκευής σε υγρό

Αποφύγετε κατά την εργασία με

συσκευή την επαφή του σώματος με γειωμένα μέρη (π.χ. σώματα καλοριφέρ, μεταλλικούς σωλήνες, ηλεκτρικές κουζίνες, ψυγεία). Χρησιμοποιείτε το καλώδιο του δικτύου μόνο για τον προβλεπόμενο σκοπό χρήσης του. Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού ή συντήρηση και όταν δεν το χρησιμοποιείτε, τραβάτε το φις

Υφίσταται κίνδυνος τραυματισμού σε κινητά μέρη! Μη θέτετε τη συσκευή σε λειτουργία χωρίς πρωτύτερο μοντάρισμα της διάταξης προστασίας. Να τηρείτε πάντοτε επαρκή απόσταση από την πριονοκορδέλα. Χρησιμοποιήστε ενδεχομένως μία βοήθεια προσαγωγής. Τηρήστε κατά τη διάρκεια της λειτουργίας επαρκή απόσταση προς τα κινητά δομικά

Περιμένετε, μέχρι που η πριονοκορδέλα να έχει ακινητοποιηθεί, προτού να απομακρύνετε μικρά κομμάτια κατεργαζόμενου τεμαχίου, υπολείμματα ξύλου κ.α. από το χώρο

Πριονίστε μόνον κατεργαζόμενα τεμάχια με διαστάσεις τέτοιες, που να επιτρέπουν την ασφαλή στερέωση κατά το πριόνισμα. Μη σταματήσετε την κίνηση της πριονοκορδέλας, ασκώντας πλευρική πίεση. Βεβαιωθείτε πριν την έναρξη των εργασιών συντήρησης ότι η συσκευή έχει αποχωριστεί από το δίκτυο παροχής ρεύματος. Βεβαιωθείτε ότι κατά την έναρξη της λειτουργίας (π.χ. μετά τη διενέργεια εργασιών συντήρησης) δεν υπάρχουν πλέον εργαλεία μονταρίσματος ή ασύνδετα μέρη στο εσωτερικό της συσκευής. Τραβήξτε το καλώδιο από την πρίζα, εάν δε γίνεται χρήση της

Ποτέ μη χρησιμοποιείτε το εργαλείο όταν το καλώδιο είναι φθαρμένο. Υπάρχει κίνδυνος ηλεκτροπληξίας. Φθαρμένα καλώδια πρέπει να αντικαθίστανται αμέσως από έναν ειδικό ηλεκτρολόγο. Ελέγχετε τα καλώδια επέκτασης (μπαλαντέζες) τακτικά και αντικαθιστάτε τα, όταν έχουν ζημιά. Όταν εργάζεσθε με το ηλεκτρικό εργαλείο στο ύπαιθρο χρησιμοποιείτε πάντοτε καλώδια επέκτασης ( μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Ο κίνδυνος κοψίματος υφίσταται και στο ακινητοποιημένο κοπτικό εργαλείο. Χρησιμοποιείτε γάντια κατά την αντικατάσταση κοπτικών εργαλείων. Φυλάξτε τις πριονοκορδέλες κατά τέτοιον τρόπο, ώστε να μη μπορεί κανείς να τραυματιστεί. Κίνδυνος από την οπισθοδρόμηση (κλότσημα) κατεργαζόμενων τεμαχίων (το κατεργαζόμενο τεμάχιο αρπάζεται

πριονοκορδέλα και εξακοντίζεται προς τη μεριά του χειριστή)! Αποφύγετε το σφήνωμα κατεργαζόμενων

Πριονίστε τα λεπτά κατεργαζόμενα τεμάχια ή αυτά που έχουν λεπτό τοίχωμα μόνο με πριονοκορδέλες με λεπτά δόντια. Να Περιεχόμενα

1. Δήλωση συμμόρφωσης

2. Διαβάστε κατ’ αρχήν τις

οδηγίες λειτουργίας!

4. Γενικές επισημάνσεις

ασφαλείαςΕΛΛΗΝΙΚΆ el

χρησιμοποιείτε πάντοτε κοφτερές πριονοκορδέλες. Σε περίπτωση αμφιβολίας ελέγξτε τα κατεργαζόμενα τεμάχια, αναζητώντας ενδεχόμενα ξένα σώματα (π.χ. καρφιά ή

Πριονίστε μόνον κατεργαζόμενα τεμάχια με διαστάσεις τέτοιες, που να επιτρέπουν την ασφαλή στερέωση κατά το πριόνισμα. Μην πριονίζετε ποτέ περισσότερα κατεργαζόμενα τεμάχια ταυτόχρονα – ούτε δέσμες που αποτελούνται από περισσότερα μεμονωμένα τεμάχια. Υφίσταται κίνδυνος τραυματισμού, όταν η πριονοκορδέλα πιάσει ανεξέλεγκτα μεμονωμένα τεμάχια. Χρησιμοποιήστε για το πριόνισμα στρογγυλών κατεργαζόμενων τεμαχίων την κατάλληλη εγκατάσταση στερέωσης, έτσι ώστε το κατεργαζόμενο τεμάχιο να μη μπορεί να

Κίνδυνος τραβήγματος! Προσέχετε ώστε κατά τη λειτουργία να μην υπάρχει πιθανότητα να πιαστούν μέλη του

ενδύματα από τα περιστρεφόμενα εξαρτήματα και να παρασυρθούν από αυτά (όχι γραβάτες, όχι γάντια, όχι ρούχα με φαρδιά μανίκια, αν έχετε μακριά μαλλιά χρησιμοποιείτε οπωσδήποτε ένα δίχτυ

Μην πριονίζετε ποτέ τεμάχια επεξεργασίας, στα οποία υπάρχουν σχοινιά, κορδόνια, ταινίες, καλώδια ή σύρματα ή περιέχουν τέτοια υλικά. Κίνδυνος λόγω ανεπαρκούς προσωπικού προφυλακτικού εξοπλισμού! Να φοράτε ωτασπίδες. Να φοράτε προστατευτικά ματογυάλια. Να φοράτε προσωπίδα προστασίας κατά της

Να φοράτε την κατάλληλη εργασιακή

Χρησιμοποιείτε αντιολισθητικά υποδήματα. Χρησιμοποιείτε γάντια κατά τον χειρισμό των πριονοκορδελών και τραχειών τεμαχίων επεξεργασίας. Κίνδυνος λόγω ξυλοκονίας! Ορισμένα είδη ξυλοκονίας (π.χ. από ξύλο βελανιδιάς, οξιάς και μελιάς) μπορεί να προκαλέσουν κατά την εισπνοή καρκίνο. Να εργάζεστε μόνο μία εγκατάσταση αναρρόφησης. Η εγκατάσταση αναρρόφησης πρέπει να πληρεί τις τιμές που αναφέρονται στα τεχνικά στοιχεία. Προσέξτε, ώστε κατά την εργασία να καταλήγει όσο το δυνατό λιγότερη ξυλοκονία γίνεται στο περιβάλλον: – Απομακρύνετε κατακάθια ξυλοκονίας από το χώρο εργασίας (μην τα σκουπίζετε!) – Στεγανοποιήστε τα σημεία διαρροής στην εγκατάσταση αναρρόφησης – Φροντίστε ώστε να υπάρχει ο κατάλληλος

Κίνδυνος από τεχνικές μετατροπές ή από τη χρήση μερών που δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή Μοντάρετε αυτή τη συσκευή σύμφωνα με τις προκείμενες οδηγίες. Χρησιμοποιήστε μόνον εξαρτήματα

εγκριθεί από τον κατασκευαστεί. Αυτό ισχύει ιδίως για τα ακόλουθα: – πριονοκορδέλες (αριθμ. παραγγελίας, βλέπε "Τεχνικά στοιχεία") – εγκαταστάσεις ασφαλείας (αριθμ. παραγγελίας, βλέπε "Λίστα ανταλλακτικών"). Μην τροποποιείτε τη δομή των εξαρτημάτων.

Η χρήση άλλων εργαλείων κοπής και άλλων εξαρτημάτων μπορεί να σημαίνει για σας έναν κίνδυνο τραυματισμού. Κίνδυνος λόγω ελαττωμάτων της

Να περιποιήστε επαρκώς τη συσκευή και τα εξαρτήματα. Να τηρείτε τις οδηγίες συντήρησης. Πριν από κάθε χρήση να επανελέγχετε τη μηχανή, αναζητώντας ενδεχόμενες βλάβες: Πριν την περαιτέρω χρήση της συσκευής πρέπει να γίνει έλεγχος των εγκαταστάσεων ασφαλείας και των διατάξεων προστασίας καθώς και της άψογης λειτουργικότητας μερών που έχουν υποστεί ελαφρά ζημιά. Επανελέγξτε εάν τα κινητά εξαρτήματα λειτουργούν κανονικά και δε μαγγώνουν. Όλα τα μέρη πρέπει να έχουν μονταριστεί σωστά και να πληρούν όλες τις προϋποθέσεις για την άψογη λειτουργία της συσκευής. Οι διατάξεις προστασίας που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή αντικαθίστανται από ένα αναγνωρισμένο συνεργείο. Οι διακόπτες που παρουσιάζουν βλάβη πρέπει να αντικαθίστανται από αρμόδιο συνεργείο. Μην κάνετε χρήση αυτής της συσκευής, εάν ο διακόπτης δε μπορεί να τεθεί εντός ή εκτός λειτουργίας. Οι χειρολαβές να παραμένουν στεγνές και να μη φέρουν λάδι ή γράσο. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά για να μπορείτε να εργάζεστε με μεγαλύτερη ακρίβεια και ασφάλεια. Μη χρησιμοποιείτε χαλασμένες ή παραμορφωμένες πριονοκορδέλες. Κίνδυνος από θόρυβο! Να φοράτε ωτασπίδες. Κίνδυνος από μπλοκαρισμένα κατεργαζόμενα τεμάχια ή τμήματα αυτών! Αν εμφανιστεί μπλοκάρισμα:

1. Απενεργοποιήστε το εργαλείο,

2. Τραβήξτε από την πρίζα το φις δικτύου

3. Χρησιμοποιήστε γάντια,

το μπλοκάρισμα με το κατάλληλο

4.1 Σύμβολα επάνω στη συσκευή

Η αθέτηση των ακόλουθων προειδοποιήσεων μπορεί να οδηγήσει σε βαριούς τραυματισμούς ή υλικές ζημιές. Διαβάστε τις οδηγίες λειτουργίας. Χρησιμοποιείτε προστατευτικά γυαλιά και προστασία ακοής. Προτού πραγματοποιηθεί οποιαδήποτε ρύθμιση, συντήρηση ή επισκευή αποσυνδέστε το βύσμα δικτύου ρεύματος. Μην κατευθύνετε τη φωτεινή δέσμη στα μάτια ανθρώπων ή ζώων. Χρησιμοποιείτε προστασία ακοής

ωτασπίδες). Ρύθμιση ύψους Ρύθμιση της διαδρομής της πριονοκορδέλας. Στοιχεία επάνω στην πλακέτα τύπου: (α) Κατασκευαστής (β) Αριθμός σειράς (γ) Όνομα συσκευής (δ) Στοιχεία κινητήρα (ανατρέξτε και στο κεφάλαιο "Τεχνικά στοιχεία") (ε) Σύμβολο διάθεσης απορριμμάτων – Η συσκευή μπορεί να διατεθεί στα απορρίμματα μέσω του κατασκευαστή (στ)Σήμα CE – Η συσκευή αυτή ανταποκρίνεται στις οδηγίες της ΕΕ σύμφωνα με τη σχετική δήλωση συμμόρφωσης (ζ) Έτος κατασκευής (η) Διαστάσεις εγκεκριμένων πριονοκορδελών 4.2Εγκαταστάσεις ασφαλείας ΄Ανω κάλυμμα της πριονοκορδέλας Το άνω κάλυμμα της πριονοκορδέλας (6) προστατεύει κατά της ακούσιας επαφής με την πριονοκορδέλα και κατά στροβιλιζόμενων

Για να μπορεί το άνω κάλυμμα της πριονοκορδέλας να παρέχει επαρκή προστασία κατά της επαφής με την κορδέλα, πρέπει ο άνω οδηγός κορδέλας να έχει πάντοτε απόσταση 3mm από το τεμάχιο επεξεργασίας. Κάτω κάλυμμα της πριονοκορδέλας Το κάτω κάλυμμα της πριονοκορδέλας (7) προστατεύει από κατά λάθος άγγιγμα της πριονοκορδέλας κάτω από τον πάγκο εργασίας. Το κάτω κάλυμμα της πριονοκορδέλας πρέπει να είναι μονταρισμένο κατά τη λειτουργία. Θύρες κελύφους Οι θύρες του κελύφους (4) προστατεύουν από το άγγιγμα των κινούμενων μερών στο

του πριονιού. Οι θύρες του κελύφους είναι εξοπλισμένες με θυρασφάλεια. Αυτή απενεργοποιεί τον κινητήρα, όταν ανοίγει μια θύρα κελύφους με ενεργοποιημένο το πριόνι. Οι θύρες του κελύφους πρέπει να παραμένουν κλειστές κατά τη λειτουργία. Ξύλο προώθησης Το ξύλο προώθησης (8) χρησιμεύει ως προέκταση του χεριού και προστατεύει από κατά λάθος άγγιγμα της πριονοκορδέλας. Το ξύλο προώθησης πρέπει να χρησιμοποιείται, όταν η απόσταση μεταξύ πριονοκορδέλας και ενός οριοθέτη παράλληλης κοπής είναι μικρότερη από 120 mm. Το ξύλο προώθησης πρέπει να οδηγείται σε γωνία 20° … 30° προς την εξωτερική επιφάνεια του πάγκου εργασίας. Εάν προκληθεί βλάβη στο ξύλο προώθησης, πρέπει να αντικατασταθεί. BAS 318 Precision WNB YYYY 19009XXX 9997812345Metabo- Allee 1, D-72622 Nuertingen,Germany; Made in ChinaL=2240 mm max. 170 mm6-20 mm 1~ 220-240 V I = 4,0 A P 0,66 kW S1 100%

Βλέπε σελίδα 2 - 3. 1 Διακόπτης ON/OFF φωτισμού περιοχής

2 Διακόπτης ενεργοποίησης 3 Διακόπτης απενεργοποίησης 4 Θύρες κελύφους 5 Περιστρεφόμενο κλείστρο για το άνοιγμα της θύρας κελύφους 6 πάνω κάλυμμα της πριονοκορδέλας (στον άνω οδηγό κορδέλας) 7 κάτω κάλυμμα της πριονοκορδέλας 8 Ξύλο προώθησης 9 Οπή στον πάγκο εργασίας 10 Πάγκος εργασίας 11 Ένθετο πάγκου 12 Στόμιο αναρρόφησης πριονιδιών 13 Βίδα σύσφιγξης (Ρύθμιση κλίσης πάγκου

14 Βίδες στερέωσης του πάγκου εργασίας 15 Βίδα τερματικού οριοθέτη στον πάγκο

16 Προφίλ οδήγησης οριοθέτη 17 Οριοθέτης παράλληλης κοπής 18 Μοχλός σύσφιξης του οριοθέτη παράλληλης

19 Τροχός ρύθμισης για τη σύσφιξη της πριονοκορδέλας 20 Εγκάρσιος οριοθέτης 21 Λαβή σύσφιξης στον εγκάρσιο οριοθέτη 22 Τροχός ρύθμισης (ρύθμιση ύψους του άνω οδηγού κορδέλας) 23 Παξιμάδι στερέωσης (ρύθμιση

άνω οδηγού κορδέλας) 24 Άνω οδηγός κορδέλας 25 Σανίδα προστασίας από τη σκόνη 26 Παξιμάδι στερέωσης (για τον τροχό ρύθμισης της κλίσης της άνω τροχαλίας της πριονοκορδέλας) 27 Τροχός ρύθμισης της κλίσης της άνω τροχαλίας της πριονοκορδέλας 28 άνω τροχίλοι στήριξης 29 Βίδες για τους άνω τροχίλους στήριξης 30 άνω τροχίλος οδήγησης 31 Βίδα για τον άνω τροχίλο οδήγησης 32 κάτω τροχίλοι στήριξης 33 Βίδες για τους κάτω τροχίλους στήριξης 34 κάτω τροχίλοι οδήγησης 35 Βίδα για τον κάτω τροχίλο οδήγησης

Το δισκοπρίονο πρέπει να αφαιρείται από τη συσκευασία του και να μεταφέρεται με τη βοήθεια ενός δεύτερου ατόμου. Μη σηκώνετε και μη μεταφέρετε το πριόνι από το πάνω κάλυμμα της πριονοκορδέλας (6).

6.2 Στερέωση του πριονιού

Το πριόνι για να έχει γερό κράτημα πρέπει να στερεωθεί σε σταθερή βάση. Στερέωση στον πάγκο εργασίας:

1. Στη βάση υπάρχουν τέσσερις οπές.

2. Βιδώστε τις βίδες από πάνω προς τα κάτω

δια μέσου της πλάκας βάσης του πριονιού.

6.3 Μοντάρισμα του πάγκου εργασίας

1. Περάστε τον πάγκο εργασίας (10) πάνω από

την πριονοκορδέλα και τοποθετήστε τον στον οδηγό του πάγκου εργασίας.

2. Στερεώστε τον πάγκο εργασίας με τέσσερις

βίδες (14) και τους αντίστοιχους δίσκους στον οδηγό του πάγκου εργασίας - μην τον στερεώνετε ακόμη, προσαρμόστε πρώτα τον πάγκο εργασίας (βλέπε κεφάλαιο 6.4)

6.4 Προσαρμογή του πάγκου

Ο πάγκος εργασίας πρέπει να προσαρμοστεί σε δύο επίπεδα – πλευρικά, έτσι ώστε η πριονοκορδέλα να περνάει ακριβώς από το μέσο του ένθετου

– σε ορθή γωνία προς την πριονοκορδέλα Προσαρμογή του πάγκου εργασίας στα

Ο κίνδυνος κοψίματος υφίσταται και στην ακινητοποιημένη πριονοκορδέλα. Χρησιμοποιήστε για το λύσιμο και το σφίξιμο των βιδών στερέωσης ένα εργαλείο, το οποίο σας προσφέρει τη δυνατότητα να κρατήσετε επαρκή απόσταση με το χέρι σας από την πριονοκορδέλα.

1. Η διάταξη του πάγκου εργασίας (10) να γίνει

κατά τέτοιον τρόπο, ώστε η πριονοκορδέλα να βρίσκεται στο μέσο του ένθετου πάγκου (11).

2. Σφίξτε γερά τις τέσσερις βίδες

(14). Προσαρμογή του πάγκου εργασίας σε ορθή

1. Τοποθετήστε τον άνω οδηγό κορδέλας (24)

τελείως προς τα πάνω. (Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 9.1).

2. Ελέγξτε την τάνυση της πριονοκορδέλας.

(Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 8.2).

3. Λύστε τη βίδα σύσφιγξης (13).

4. Τοποθετήστε τον πάγκο εργασίας (10)

οριζόντια - περιστρέψτε τον μέχρι τέρμα

5. Σφίξτε ξανά τη βίδα σύσφιγξης (13).

6. Ελέγξτε με τη βοήθεια ενός γνώμονα αν ο

πάγκος εργασίας σχηματίζει κάθετη γωνία με την πριονοκορδέλα. Αν δεν σχηματίζεται κάθετη γωνία μεταξύ πάγκου εργασίας και πριονοκορδέλας, ρυθμίστε τη βίδα τέρματος (15) ως εξής:

1. Λύστε τη βίδα σύσφιγξης (13).

2. Περιστρέψτε με τη βοήθεια ενός εξάγωνου

κλειδιού τη βίδα τέρματος (15) προς τα αριστερά μέσα από την οπή (9) στον πάγκο

3. Ευθυγραμμίστε με τη βοήθεια ενός γνώμονα

τον πάγκο εργασίας κάθετα προς την πριονοκορδέλα και σφίξτε πάλι τη βίδα σύσφιξης (13).

4. Περιστρέψτε με τη βοήθεια ενός εξάγωνου

κλειδιού τη βίδα τέρματος (15) προς τα δεξιά

από την οπή (9) στον πάγκο εργασίας, έως ότου η βίδα τέρματος (15) αγγίξει το κέλυφος του πριονιού.

6.5 Μοντάρισμα του προφίλ οριοθέτη

Στερεώστε το προφίλ οριοθέτη οδήγησης (16) με τις τέσσερις βίδες με πτερυγωτή κεφαλή και τις υποθεματικές ροδέλες στον πάγκο

6.6 Συναρμολόγηση του οριοθέτη

παράλληλης κοπής Ο οριοθέτης παράλληλης κοπής (17) μπορεί να μονταριστεί εξίσου καλά στα δεξιά όπως και στα αριστερά της πριονοκορδέλας. Σφηνώστε τον οριοθέτη παράλληλης κοπής

1. Γαντζώστε τον οριοθέτη παράλληλης κοπής

στην πίσω ακμή του πάγκου.

2. Τοποθετήστε τον οριοθέτη παράλληλης

κοπής μπροστά πάνω στο προφίλ οδήγησης οριοθέτη (16).

3. Στερεώστε τον οριοθέτη παράλληλης κοπής

τον μοχλό σύσφιξης προς τα κάτω (18).

Τοποθετήστε τον άνω οδηγό κορδέλας (24) τελείως προς τα κάτω. (Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 9.1). Ξεβίδωμα των προεξέχοντων εξαρτημάτων. Μη σηκώνετε ή μεταφέρετε το πριόνι από τις διατάξεις ασφαλείας. Το πριόνι πρέπει να μεταφέρεται με τη βοήθεια ενός δεύτερου ατόμου. Επισήμανση: Σε αυτό το κεφάλαιο παρουσιάζονται σε συντομία τα σημαντικότερα στοιχεία

της συσκευής σας. Η σωστή χρήση της συσκευής σας περιγράφεται στο κεφάλαιο "Χειρισμός". Διαβάστε το κεφάλαιο "Χειρισμός", προτού εργαστείτε για πρώτη φορά με τη συσκευή σας. Διακόπτης ON/OFF Ενεργοποίηση = πατήστε τον πράσινο διακόπτη (2). Απενεργοποίηση = Πατήστε τον κόκκινο διακόπτη (3). Προστασία έναντι ακούσιας επανενεργοποίησης: σε περίπτωση πτώσης της τάσης ενεργοποιείται ο ηλεκτρονόμος υπότασης. Ένας ηλεκτρονόμος υπότασης αποτρέπει την αυτόνομη έναρξη της λειτουργίας της συσκευής, όταν επανέρθει η τάση μετά από προηγούμενη διακοπή. Για την επανέναρξη της λειτουργίας πρέπει να γίνει εκ νέου χρήση του διακόπτη έναρξης της λειτουργίας. Περιστρεφόμενο πώμα θύρας κελύφους Με το περιστρεφόμενο κλείστρο (5) ανοίγετε και κλείνετε τη θύρα κελύφους. Άνοιγμα επάνω/κάτω θύρας κελύφους:

1. Γυρίστε πολλές φορές αριστερόστροφα το

περιστρεφόμενο πώμα (5). Η θύρα κελύφους ανοίγει κατά ένα διάκενο. Η ασφάλεια πόρτας ενεργοποιείται και απενεργοποιεί τον κινητήρα. Κίνδυνος από ελεύθερες πριονοκορδέλες και ρολά πριονοκορδελών! Εάν ο κινητήρας δεν απενεργοποιείται μετά από το άνοιγμα της πόρτας ή η πόρτα δεν ανοίγει αμέσως, η ασφάλεια πόρτας ή

σύστημα κλεισίματος είναι ελαττωματικά. Θέστε εκτός λειτουργίας το πριόνι και αναθέστε στην αντιπροσωπεία του σέρβις της χώρας σας την επισκευή.

2. Γυρίστε πάλι αριστερόστροφα το

περιστρεφόμενο κλείστρο (5). Η θύρα κελύφους ανοίγει πλήρως. Κλείσιμο επάνω/κάτω θύρας κελύφους: Πιέστε τη θύρα κελύφους και γυρίστε δεξιόστροφα το περιστρεφόμενο πώμα (5), μέχρι να κλείσει καλά η θύρα κελύφους. Τροχός ρύθμισης για τη σύσφιξη της πριονοκορδέλας Με τον τροχό ρύθμισης (19) μπορείτε να διορθώσετε, εάν είναι απαραίτητο, την τάνυση της πριονοκορδέλας. (Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 8.2). Τροχός ρύθμισης της κλίσης της άνω τροχαλίας της πριονοκορδέλας (ρύθμιση διαδρομής πριονοκορδέλας) Με τον τροχό ρύθμισης (27) μπορείτε να αλλάξετε, εάν είναι απαραίτητο, την κλίση της άνω τροχαλίας της πριονοκορδέλας. Μεταθέτοντας την κλίση της πριονοκορδέλας, διατάσσεται η κορδέλα κατά τέτοιον τρόπο, ώστε να κινείται κεντρικά στην επένδυση από συνθετική ύλη των σχετικών τροχαλιών. (Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 10.2). Μεταρρύθμιση της κλίσης του πάγκου

Μετά το λασκάρισμα της βίδας σύσφιξης (13) μπορείτε να δώσετε αβαθμίδωτα κλίση στον πάγκο εργασίας (10) μέχρι και 45° ως προς την πριονοκορδέλα. Οριοθέτης παράλληλης κοπής Ο οριοθέτης παράλληλης κοπής (17) σφηνώνεται στην πρόσοψη και σταθεροποιείται πρόσθετα με τον κατακρατητή στην πίσω πλευρά του πάγκου εργασίας. Ο

παράλληλης κοπής μπορεί να μονταριστεί εξίσου καλά στα δεξιά όπως και στα αριστερά της πριονοκορδέλας. (Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 6.6).

τοποθέτηση, συναρμολόγηση και

7. Μεμονωμένα στοιχεία της

Εγκάρσιος οριοθέτης Ο εγκάρσιος οριοθέτης (20) εισάγεται από μπροστά στην αύλακα του πάγκου εργασίας. Ο εγκάρσιος οριοθέτης μπορεί να μετατεθεί κατά 60° και προς τις δύο μεριές για την πραγματοποίηση γωνιωτών τομών. Για την πραγματοποίηση γωνιωτών τομών 45° και 90° υφίστανται σχετικοί οριοθέτες. Για τη ρύθμιση γωνίας: Ξεσφίξτε τη λαβή ασφάλισης (21) στρέφοντάς την αριστερόστροφα

Κίνδυνος πρόκλησης τραυματισμού! Η λαβή ασφάλισης (21) πρέπει να έχει σφιχτεί κατά το πριόνισμα με έναν εγκάρσιο

Να θέτετε το πριόνι σε λειτουργία μόνον όταν έχουν ολοκληρωθεί οι ακόλουθες προετοιμασίες: – Στερέωση του πριονιού – Μοντάρισμα και κατάλληλη διάταξη του

– Επανέλεγχος των εγκαταστάσεων

Να συνδέετε το πριόνι με το δίκτυο παροχής ρεύματος μόνον όταν έχουν ολοκληρωθεί οι προηγούμενες προετοιμασίες! Σε άλλη περίπτωση ενδέχεται το πριόνι να ξεκινήσει να λειτουργεί και να προκαλέσει σοβαρούς τραυματισμούς.

8.1 Συνδέστε μία εγκατάσταση

αναρρόφησης ρινισμάτων

Ορισμένα είδη ξυλόσκονης (π.χ. δρυς, οξιά, μελιά) μπορεί να προξενήσουν καρκίνο σε περίπτωση εισπνοής. Να εργάζεστε γι’ αυτόν τον λόγο σε κλειστούς χώρους μόνο με μία διάταξη αναρρόφησης πριονιδιών (με ταχύτητα αέρα στο στόμιο αναρρόφησης του πριονιού >= 20 m/s).

Η λειτουργία χωρίς εγκατάσταση αναρρόφησης ρινισμάτων είναι δυνατή

– σε περίπτωση βραχυχρόνιας λειτουργίας (έως 30 λεπτά λειτουργίας), – με προσωπίδα προστασίας κατά της

– Εάν δε γίνεται χρήση μίας εγκατάστασης αναρρόφησης ρινισμάτων πρόκειται να συσσωρευτούν πριονίδια, τα οποία πρέπει τακτικά να απομακρύνονται. Συνδέστε μία εγκατάσταση αναρρόφησης πριονιδιών ή έναν βιομηχανικό αναρροφητήρα μέσω ενός κατάλληλου προσαρμογέα (adapter) στο στόμιο αναρρόφησης πριονιδιών (12)

8.2 Τάνυση της πριονοκορδέλας

Το υπερβολικό σφίξιμο μπορεί να οδηγήσει σε θραύση της πριονοκορδέλας. Το ανεπαρκές σφίξιμο μπορεί να οδηγήσει σε ολίσθηση του τροχού κίνησης και έτσι στην ακινητοποίηση της πριονοκορδέλας.

1. Τοποθετήστε τον άνω οδηγό κορδέλας (24)

τελείως προς τα πάνω. (Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 9.1).

2. Για να ελέγξετε την ένταση, πιέστε με

δάκτυλο στη μέση ανάμεσα στον πάγκο εργασίας και τον άνω οδηγό κορδέλας πλευρικά κόντρα στην πριονοκορδέλα (η πριονοκορδέλα επιτρέπεται να μετακινηθεί μόνο πλευρικά κατά 3 έως 5 mm)

3. Διόρθωση της έντασης εάν είναι απαραίτητο:

– Η περιστροφή του τροχού ρύθμισης (19) προς τα δεξιά αυξάνει την τάνυση της πριονοκορδέλας. – Η περιστροφή του τροχού ρύθμισης (19) προς τα αριστερά μειώνει την τάνυση της πριονοκορδέλας.

8.3 Σύνδεση με το δίκτυο παροχής

Κίνδυνος! Ηλεκτρική τάση Χρησιμοποιείτε το πριόνι μόνο σε ξηρό περιβάλλον. Κάνετε χρήση του πριονιού μόνον, όταν είναι συνδεδεμένο σε μία πηγή ηλεκτρικού ρεύματος, η οποία να πληρεί τις ακόλουθες προϋποθέσεις (βλέπε επίσης "Τεχνικά στοιχεία"): – Η τάση και η συχνότητα του δικτύου πρέπει να ανταποκρίνονται στα στοιχεία που αναφέρονται στην πλακέτα

της συσκευής. – Ασφάλιση μέσω ενός διακόπτη ασφαλείας έναντι διαρροής ρεύματος 30 mA. – Οι πρίζες έχουν εγκατασταθεί, γειωθεί και ελεγχθεί σύμφωνα με τις προδιαγραφές. Επισήμανση: Απευθυνθείτε στη ΔΕΗ ή σε έναν ηλεκτροτεχνίτη, εάν επιθυμείτε να θέσετε κάποιες ερωτήσεις σχετικά με τις δυνατότητες της οικιακής σας τροφοδοσίας. Το καλώδιο του δικτύου πρέπει να έχει διαστρωθεί έτσι, ώστε να μην ενοχλεί κατά την εργασία και να μη μπορεί να υποστεί ζημιά. Προστατέψτε το καλώδιο του δικτύου από την υψηλή θερμότητα, διαβρωτικά υγρά και αιχμηρές ακμές. Χρησιμοποιείτε ως καλώδιο επέκτασης μόνο καλώδια λαστιχένιου περιβλήματος με επαρκή διατομή (3 × 1,5 mm

Μην βγάζετε το φις από την πρίζα, τραβώντας το από το καλώδιο του

Για να περιορίσετε τον κίνδυνο τραυματισμού στο ελάχιστο δυνατό, λάβετε υπ’ όψιν σας σε κάθε εργασία τις ακόλουθες επισημάνσεις ασφαλείας: Χρησιμοποιήστε τον ακόλουθο προσωπικό προφυλακτικό εξοπλισμό: – προσωπίδα προστασίας κατά της σκόνης – ωτασπίδες – προστατευτικά ματογυάλια. Κάθε φορά να πριονίζετε ένα μόνο κατεργαζόμενο τεμάχιο. Να πιέζετε πάντοτε κατά το πριόνισμα το κατεργαζόμενο τεμάχιο στον πάγκο. Αποφύγετε το σφήνωμα του κατεργαζόμενου τεμαχίου. Μη σταματήσετε την κίνηση της πριονοκορδέλας ασκώντας πλευρική

Χρησιμοποιήστε ανάλογα με τις απαιτήσεις της εργασίας: – Ένα ξύλο προώθησης – εάν η

μεταξύ προφίλ οριοθέτη και πριονοκορδέλας <=120 mm. – Μία απόθεση κατεργαζόμενου τεμαχίου για μακρά κατεργαζόμενα τεμάχια, εάν αυτά πέφτουν από τον πάγκο μετά το διαχωρισμό τους. – Μία εγκατάσταση αναρρόφησης ρινισμάτων. – Την κατάλληλη εγκατάσταση στερέωσης για το πριόνισμα στρογγυλών κατεργαζόμενων τεμαχίων, έτσι ώστε το κατεργαζόμενο τεμάχιο να μη μπορεί να συστραφεί.

το ορθογώνιο πριόνισμα επίπεδων κατεργαζόμενων τεμαχίων θα πρέπει να χρησιμοποιείται μία κατάλληλη γωνία οριοθέτη για να αποτραπεί η πτώση του κατεργαζόμενου τεμαχίου. Ελέγξτε πριν την έναρξη της εργασίας, εάν έχει προκληθεί ζημιά: – στην πριονοκορδέλα – στο άνω και κάτω κάλυμμα της πριονοκορδέλας Αντικαταστήστε αμέσως τα μέρη που έχουν υποστεί

Λάβετε την κατάλληλη εργασιακή θέση προτού να ξεκινήσετε με το πριόνισμα (τα δόντια του πριονιού πρέπει να δείχνουν προς το χρήστη). Μην πριονίζετε ποτέ περισσότερα κατεργαζόμενα τεμάχια ταυτόχρονα – ούτε δέσμες που αποτελούνται από περισσότερα μεμονωμένα τεμάχια. Υφίσταται κίνδυνος τραυματισμού, όταν ο δίσκος πιάσει ανεξέλεγκτα μεμονωμένα

Κίνδυνος τραβήγματος!

Μη φοράτε ευρύχωρα ενδύματα, κοσμήματα ή γάντια, τα οποία μπορούν να τυλιχτούν από περιστρεφόμενα μέρη της

Εάν έχετε μακρά μαλλιά, χρησιμοποιήστε οπωσδήποτε ένα δίχτυ προστασίας των

Μην κόβετε ποτέ κατεργαζόμενα τεμάχια, στα οποία κρέμονται σχοινιά, κλωστές, κορδέλες ή σύρματα ή κατεργαζόμενα τεμάχια, τα οποία περιλαμβάνουν τέτοιου είδους υλικά

9.1 Ρύθμιση του ύψους του άνω

οδηγού κορδέλας Το ύψος του άνω οδηγού κορδέλας (24) πρέπει να ρυθμίζεται: – πριν από κάθε πριόνισμα, για να γίνεται η προσαρμογή στο ύψος του τεμαχίου επεξεργασίας (ο άνω οδηγός κορδέλας (24) πρέπει να βρίσκεται κατά το πριόνισμα περίπου 3 mm πάνω από το τεμάχιο επεξεργασίας) – μετά από τη διενέργεια τροποποιήσεων στην πριονοκορδέλα ή στον πάγκο εργασίας (π.χ. αλλαγή της πριονοκορδέλας, σφίξιμο της πριονοκορδέλας, προσαρμογή του πάγκου

Πριν τη ρύθμιση του άνω οδηγού κορδέλας και της κλίσης του πάγκου εργασίας: – Θέστε τη συσκευή εκτός λειτουργίας.

8. Έναρξη της λειτουργίας

9. ΧειρισμόςΕΛΛΗΝΙΚΆel

– περιμένετε μέχρι να ακινητοποιηθεί η πριονοκορδέλα.

1. Ξεσφίξτε το παξιμάδι στερέωσης (23).

2. Περιστρέψτε τον τροχό ρύθμισης (22), ώστε

ο πάνω οδηγός κορδέλας (24) να βρίσκεται περίπου 3 mm πάνω από το τεμάχιο επεξεργασίας.

3. Σφίξτε και πάλι το παξιμάδι στερέωσης (23).

9.2 Διαδικασία πριονισμού

1. Εάν είναι απαραίτητο ρυθμίστε την κλίση του

πάγκου εργασίας. Κίνδυνος από την ανάκρουση (κλότσημα) τεμαχίων επεξεργασίας (το τεμάχιο επεξεργασίας αρπάζεται από την πριονοκορδέλα και εξακοντίζεται προς τη μεριά του χειριστή)! Αποφύγετε το σφήνωμα κατεργαζόμενων τεμαχίων.

2. Αν χρειάζεται, χρησιμοποιήστε τον οριοθέτη

παράλληλης κοπής (17) ή τον εγκάρσιο οριοθέτη (20). Κίνδυνος από μάγκωμα του τεμαχίου επεξεργασίας! Κατά το πριόνισμα με παράλληλο αναστολέα και επικλινές τραπέζι πριονίσματος πρέπει ο παράλληλος αναστολέας να στερεώνεται στην προς τα κάτω επικλινή πλευρά του τραπεζιού πριονίσματος.

3. Ρυθμίστε τον άνω οδηγό κορδέλας σε ύψος

3 mm πάνω από το τεμάχιο επεξεργασίας. (Για λεπτομέρειες ανατρέξτε στο κεφάλαιο 9.1). Επισήμανση:

πριόνισμα του κατεργαζόμενου τεμαχίου να διενεργείτε πάντοτε ένα δοκιμαστικό κόψιμο κι εάν είναι απαραίτητο να διορθώνετε τις

4. Τοποθετήστε το κατεργαζόμενο τεμάχιο

στον πάγκο εργασίας.

5. Θέστε το πριόνι σε λειτουργία.

6. Κόψτε το κατεργαζόμενο τεμάχιο σε ένα

7. Εάν δεν πρόκειται να συνεχίσετε άμεσα να

εργάζεστε με το πριόνι, τότε θέστε το εκτός λειτουργίας.

Προπάντων σε εργασίες συντήρησης και καθαρισμού:

1. Θέστε τη συσκευή εκτός λειτουργίας.

2. Περιμένετε, μέχρι να ακινητοποιηθεί το

3. Τραβήξτε το φις του δικτύου.

– Αφού θα έχετε ολοκληρώσει τις εργασίες συντήρησης και καθαρισμού, θέστε όλες τις εγκαταστάσεις και πάλι σε λειτουργία και επανελέγξτε τις

– Να αντικαθιστάτε εξαρτήματα που έχουν υποστεί ζημιά, ιδίως εγκαταστάσεις ασφαλείας, μόνο με γνήσια ανταλλακτικά, μια και εξαρτήματα, τα οποία δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή, μπορεί να προκαλέσουν απρόβλεπτες ζημιές. – Πιο εκτεταμένες εργασίες συντήρησης και επισκευής, απ’ αυτές που αναφέρονται σε αυτό το κεφάλαιο, επιτρέπεται να διενεργούνται μόνον από ειδικευμένο τεχνικό προσωπικό.

10.1 Αντικατάσταση της

Ο κίνδυνος κοψίματος υφίσταται και στην ακινητοποιημένη πριονοκορδέλα. Φορέστε γάντια κατά την αντικατάσταση της πριονοκορδέλας. Να χρησιμοποιείτε μόνον κατάλληλους πριονόδισκους (βλέπε "Τεχνικά στοιχεία").

1. Αφαιρέστε τον οριοθέτη παράλληλης κοπής

2. Ξεσφίξτε τις τέσσερις βίδες με πτερυγωτή

κεφαλή στο προφίλ οριοθέτη οδήγησης (16) και αφαιρέστε το προφίλ οριοθέτη

τις δύο θύρες κελύφους.

4. Ξεδιπλώστε το κάτω κάλυμμα της

πριονοκορδέλας (7) προς τα εμπρός.

5. Τοποθετήστε τον άνω οδηγό κορδέλας (24)

τελείως προς τα κάτω.

6. Περιστρέψτε τον τροχό ρύθμισης (19)

αριστερόστροφα, έως ότου χαλαρώσει η πριονοκορδέλα.

7. Τραβήξτε προς τα πάνω τη σανίδα

προστασίας από τη σκόνη (25) και αποθηκεύστε την.

την πριονοκορδέλα και περάστε την μέσα από – τη σχισμή στον πάγκο εργασίας (10) – το κάλυμμα της πριονοκορδέλας στον άνω οδηγό κορδέλας (24), – τον πλευρικό αγωγό για την πριονοκορδέλα

– τους οδηγούς κορδέλας

9. Εφαρμόστε μία καινούργια πριονοκορδέλα.

Βεβαιωθείτε ως προς την ακρίβεια της τοποθέτησης: Τα δόντια πρέπει να δείχνουν

την πρόσοψη (προς την πλευρά της θύρας) του πριονιού. 10.Αποθέστε την πριονοκορδέλα ομόκεντρα στη λαστιχένια επένδυση. 11.Περιστρέψτε τον τροχό ρύθμισης (19) δεξιόστροφα, έως ότου η πριονοκορδέλα να μην γλιστρά. 12.Τοποθετήστε εκ νέου τη σανίδα προστασίας από τη σκόνη (25). 13.Διπλώστε (κλείστε) το κάτω κάλυμμα της πριονοκορδέλας (7) προς τα πίσω

Κλείνετε τις θύρες του κελύφους μόνο, όταν το κάτω κάλυμμα της πριονοκορδέλας είναι ωθημένο προς τα πίσω. 14.Κλείστε και τις δύο θύρες κελύφους. 15.Στη συνέχεια: – σφίξτε την πριονοκορδέλα (βλέπε κεφάλαιο 8.2), – προσαρμόστε την πριονοκορδέλα (βλέπε κεφάλαιο 10.2), – προσαρμόστε τους οδηγούς κορδέλας (βλέπε κεφάλαια 10.3 και 10.4), – αφήστε το πριόνι να λειτουργήσει δοκιμαστικά τουλάχιστον ένα λεπτό, – θέστε το πριόνι εκτός λειτουργίας, τραβήξτε το φις του δικτύου και ελέγξτε εκ νέου τις ρυθμίσεις, ενδεχομένως προσαρμόστε τις.

10.2 Προσαρμογή πριονοκορδέλας

(ρύθμιση διαδρομής πριονοκορδέλας) Εάν η πριονοκορδέλα δεν κινείται ομόκεντρα στη λαστιχένια επένδυση πρέπει να μεταβληθεί η κλίση της άνω τροχαλίας της πριονοκορδέλας:

1. Ξεσφίξτε το παξιμάδι στερέωσης (26).

2. Περιστρέψτε τον τροχό ρύθμισης (27):

– Όταν θέλετε η πριονοκορδέλα να κινείται περισσότερο προς την πίσω πλευρά του πριονιού: περιστρέψτε τον τροχό ρύθμισης (27) δεξιόστροφα. – Όταν θέλετε η πριονοκορδέλα να κινείται περισσότερο προς την μπροστινή πλευρά του πριονιού: περιστρέψτε τον τροχό ρύθμισης (27) αριστερόστροφα.

3. Σφίξτε και πάλι το παξιμάδι στερέωσης (26).

10.3 Προσαρμογή του άνω οδηγού

Ο άνω οδηγός κορδέλας αποτελείται από: – έναν τρόχιλο στήριξης (στηρίζει την πριονοκορδέλα από πίσω) – δύο τροχίλους οδήγησης (οδηγούν την πριονοκορδέλα πλευρικά). Τα μέρη αυτά πρέπει να ευθυγραμμίζονται μετά από κάθε αντικατάσταση και κάθε ευθυγράμμιση της πριονοκορδέλας. Επισήμανση: Να ελέγχετε τακτικά τους τροχίλους αναζητώντας ενδεχόμενα σημεία φθοράς κι εάν είναι απαραίτητο αντικαταστήστε τους όλους ταυτόχρονα. Ρύθμιση του τροχίλου στήριξης

1. Λύστε τη βίδα (29) του τροχίλου στήριξης.

2. Ευθυγραμμίστε τον τροχίλο στήριξης (28)

(απόσταση τροχίλου στήριξης- πριονοκορδέλας = 0,5 mm – εάν η πριονοκορδέλα τίθεται σε κίνηση με το χέρι, δεν επιτρέπεται να αγγίζει τον τροχίλο

3. Σφίξτε και πάλι τη βίδα (29) του τροχίλου

των τροχίλων οδήγησης

4. Λύστε τη βίδα (31) του τροχίλου οδήγησης.

5. Μετατοπίστε τον τροχίλο οδήγησης (30) με

τέτοιον τρόπο, ώστε να εφάπτεται ελαφρώς στην πριονοκορδέλα.

6. Σφίξτε και πάλι τη βίδα (31) του τροχίλου

7. Ρυθμίστε αντιστοίχως τον τροχίλο οδήγησης

στην άλλη πλευρά της πριονοκορδέλας.

10.4 Προσαρμογή του κάτω οδηγού

Ο κάτω οδηγός κορδέλας αποτελείται από: – έναν τρόχιλο στήριξης (στηρίζει την πριονοκορδέλα από πίσω) – δύο τροχίλους οδήγησης (οδηγούν την πριονοκορδέλα πλευρικά). Τα μέρη αυτά πρέπει να ευθυγραμμίζονται μετά από κάθε αντικατάσταση και κάθε ευθυγράμμιση της πριονοκορδέλας. Επισήμανση: Να ελέγχετε τακτικά το τρόχιλο στήριξης και τους τροχίλους οδήγησης αναζητώντας ενδεχόμενα σημεία φθοράς κι εάν είναι απαραίτητο αντικαταστήστε ταυτόχρονα και τους δύο τροχίλους. Προετοιμασία

1. Ανοίξτε την κάτω θύρα κελύφους και το

κάτω κάλυμμα της πριονοκορδέλας (7). Ρύθμιση του τροχίλου στήριξης

1. Λύστε τη βίδα (33) του τροχίλου στήριξης.

2. Ευθυγραμμίστε τον τροχίλο στήριξης (32)

(απόσταση τροχίλου στήριξης- πριονοκορδέλας = 0,5 mm – εάν η πριονοκορδέλα τίθεται σε κίνηση με το χέρι, δεν επιτρέπεται να αγγίζει τον τροχίλο

3. Σφίξτε και πάλι τη βίδα (33) του τροχίλου

Ρύθμιση των τροχίλων οδήγησης

4. Λύστε τη βίδα (35) στον τροχίλο οδήγησης.

5. Μετατοπίστε τον τροχίλο οδήγησης (34) με

τέτοιον τρόπο, ώστε να εφάπτεται ελαφρώς στην πριονοκορδέλα.

6. Σφίξτε και πάλι τη βίδα (35)

7. Ρυθμίστε αντιστοίχως τον τροχίλο οδήγησης

στην άλλη πλευρά της πριονοκορδέλας.

8. Κλείστε το κάτω κάλυμμα της

9. Κλείστε την κάτω θύρα του κελύφους.

10.5 Αντικατάσταση της επένδυσης

από συνθετική ύλη Να ελέγχετε συστηματικά εάν οι επενδύσεις από συνθετική ύλη των τροχαλιών της πριονοκορδέλας παρουσιάζουν φθορά. Να αντικαθιστάτε τις επενδύσεις από συνθετική ύλη μόνον κατά ζεύγος:

10. Συντήρηση και περιποίησηΕΛΛΗΝΙΚΆ el

1. Αφαιρέστε την πριονοκορδέλα (βλέπε

2. Εισάγετε ένα κατσαβίδι κάτω από τις

επενδύσεις και αφαιρέστε τις.

3. Εφαρμόστε καινούργιες επενδύσεις από

συνθετική ύλη και τοποθετήστε και πάλι την πριονοκορδέλα.

10.6 Αλλαγή ένθετου του πάγκου

Το ένθετο του πάγκου (11) πρέπει να αντικατασταθεί, όταν έχει προκληθεί ζημιά στη

1. Ξεβιδώστε τις βίδες στο ένθετο πάγκου.

2. Αφαιρέστε το ένθετο πάγκου.

3. Τοποθετήστε νέο ένθετο πάγκου.

4. Σφίξτε τις βίδες στο ένθετο πάγκου.

10.7 Καθαρισμός του πριονιού

1. Ανοίξτε την κάτω θύρα του κελύφους.

2. Απομακρύνετε τα πριονίδια ή τη σκόνη με

μία βούρτσα ή με μία ηλεκτρική σκούπα από: – τον εσωτερικό χώρο του κάτω κελύφους, – τους οδηγούς της πριονοκορδέλας, – τα στοιχεία χειρισμού.

10.8 Φύλαξη του πριονιού

Φυλάξτε τη συσκευή κατά τέτοιον τρόπο, – ώστε να μη μπορεί να τεθεί σε λειτουργία από αναρμόδια άτομα και – να μη μπορεί να τραυματιστεί κανείς στη στεκούμενη συσκευή.

Μην αποθηκεύετε τη συσκευή στην ύπαιθρο ή σε υγρό περιβάλλον. Χρησιμοποιείστε μόνο γνήσια εξαρτήματα της Metabo. Χρησιμοποιείτε μόνο εξαρτήματα, τα οποία πληρούν τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. A Πριονοκορδέλα για ξύλο, συνθετικά υλικά, ειδικά για κοπές καμπυλών 1712x6x0,36 0909057175 B Πριονοκορδέλα για ξύλο, συνθετικά υλικά - γενικής φύσης κοπές 1712x12x0,36 0909057183 C Πριονοκορδέλα για μη-σιδηρούχα μέταλλα, συνθετικά υλικά, αλουμίνιο, ξύλο 1712x12x0,36 0909057191 D Διάταξη για την κοπή κύκλων (μέγ. ύψος κοπής 30 mm) 631327000

Απορροφητήρας γενικής χρήσης και εγκαταστάσεις αναρρόφησης Metabo (Βλέπε κατάλογο) F Βάση με τροχούς RS 420 0910053353 Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο.

Αναθέτετε την επισκευή του ηλεκτρικού σας εργαλείου μόνο σε άριστα ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού

Αν υποστεί βλάβη το καλώδιο δικτύου της συσκευής αυτής, πρέπει να το αντικαταστήσετε με αυθεντικό ανταλλακτικό καλώδιο της Metabo. Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού. Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα μεταχειρισμένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. Στη συνέχεια περιγράφονται προβλήματα και βλάβες, τα οποία επιτρέπεται να αντιμετωπίζετε μόνοι σας. Αν δεν έχουν αποτέλεσμα οι ενέργειες επίλυσης που περιγράφονται εδώ, βλέπε κεφάλαιο 12. "Επισκευή".

Σε συνδυασμό με προβλήματα και βλάβες, συμβαίνουν ιδιαίτερα συχνά ατυχήματα.

αυτό τον λόγο προσέξτε: Πριν από κάθε αντιμετώπιση βλάβης να αποσυνδέετε το φις δικτύου ρεύματος. Αφού θα έχετε άρει όλες τις λειτουργικής διαταραχές, θέστε όλες τις εγκαταστάσεις και πάλι σε λειτουργία και επανελέγξτε τις. Ο κινητήρας δεν τίθεται σε λειτουργία Οι θύρες του κελύφους είναι εξοπλισμένες με θυρασφάλεια. Αυτή απενεργοποιεί τον κινητήρα, όταν ανοίγει μια θύρα κελύφους με ενεργοποιημένο το πριόνι. – Οι θύρες του κελύφους πρέπει να παραμένουν κλειστές κατά τη λειτουργία. Ο ηλεκτρονόμος υπότασης ενεργοποιήθηκε λόγω βραχυπρόθεσμης πτώσης της τάσης. – Εκ νέου έναρξη της λειτουργίας. Δεν υφίσταται τάση δικτύου. – Ελέγξτε το φις, την πρίζα και την ασφάλεια

Υπερθέρμανση του κινητήρα, π.χ. λόγω πριονοκορδέλας που έχει χάσει την κοπτική της ικανότητα ή λόγω συμφόρησης ρινισμάτων στο

– Παραμερίστε το αίτιο της υπερθέρμανσης και αφήστε τον κινητήρα να ψυχθεί για μερικά λεπτά πριν τον θέσετε εκ νέου σε λειτουργία. Παρέκκλιση της πριονοκορδέλας από την τέμνουσα γραμμή ή ολίσθηση Η πριονοκορδέλα δεν κινείται ομόκεντρα στους τροχούς κίνησης: – Μεταθέστε την κλίση της άνω τροχαλίας της πριονοκορδέλας (βλέπε κεφάλαιο 10.2). Θραύση της πριονοκορδέλας Ακατάλληλη σύσφιξη της πριονοκορδέλας: – Διορθώστε την ένταση της πριονοκορδέλας (βλέπε κεφάλαιο 8.2). Υπερβολικά μεγάλη επιβάρυνση: – Μειώστε την πίεση που ασκείτε στην πριονοκορδέλα. Λάθος πριονοκορδέλα: – Αντικαταστήστε την πριονοκορδέλα (βλέπε κεφάλαιο 10.1). λεπτό τεμάχιο επεξεργασίας = στενή πριονοκορδέλα, παχύ τεμάχιο επεξεργασίας = πλατιά πριονοκορδέλα. Παραμορφωμένη πριονοκορδέλα Υπερβολικά μεγάλη επιβάρυνση: – Αποφύγετε την άσκηση πλευρικής πίεσης στην πριονοκορδέλα. Το πριόνι παρουσιάζει δονήσεις Ανεπαρκής στερέωση: – Στερεώστε το πριόνι σε ένα κατάλληλο υπόβαθρο (βλέπε κεφάλαιο 6.2). Χαλαρωμένος πάγκος εργασίας: – Προσαρμόστε και στερεώστε τον πάγκο

Χαλαρή στερέωση του κινητήρα: – Επανελέγξτε κι εάν είναι απαραίτητο σφίξτε τις βίδες σύσφιξης. Φραγμένο στόμιο αναρρόφησης ρινισμάτων Η εγκατάσταση αναρρόφησης δεν έχει συνδεθεί ή η ισχύς αναρρόφησης δεν επαρκεί: – Συνδέστε μία εγκατάσταση αναρρόφησης ή αυξήστε την ισχύ αναρρόφησης (ταχύτητα του αέρα >= 20 m/sec στο στόμιο αναρρόφησης). Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα xy. Με την επιφύλαξη του δικαιώματος αλλαγών λόγω τεχνικών εξελίξεων. U=Τάση δικτύου I=Ονομαστικό ρεύμα F=Ελάχ. τιμή ασφάλειας

=Ονομαστική απορροφούμενη ισχύς

=Αριθμός στροφών χωρίς φορτίο

=Μήκος πριονοκορδέλας

=Πλάτος πριονοκορδέλας

=μέγιστο πάχος πριονοκορδέλας H=μέγιστο ύψος κοπής B=Πλευρική εισαγωγή W=Περιοχή κλίσης πάγκου εργασίας

=Διαστάσεις του μηχανήματος (ΜxΠxΥ)

=Διαστάσεις του πάγκου εργασίας (ΜxΠ)

=Ύψος εργασίας χωρίς κάτω πλαίσιο m=Βάρος

=Διάμετρος σύνδεσης του στομίου αναρρόφησης ~ Εναλλασσόμενο ρεύμα Εργαλείο της κατηγορίας προστασίας II Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). Τιμές εκπομπών Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί η πραγματική επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα. Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 61029:

=Τιμή εκπομπής κραδασμών

= Ανασφάλεια (ταλάντωση) Τυπικές Α-σταθμισμένες στάθμες ηχητικής

=Στάθμη ηχητικής πίεσης

=Στάθμη ηχητικής ισχύος

=Αβεβαιότητα Φοράτε ωτοασπίδες!

13. Περιβαλλοντολογική

λειτουργικές διαταραχές

15. Τεχνικά στοιχείαMAGYARhu
