BRUKSANVISNING BAS 261 Precision METABO

Original bruksanvisning

6.6 Montering av parallellanslaget

10.7 Rengöring av sågen

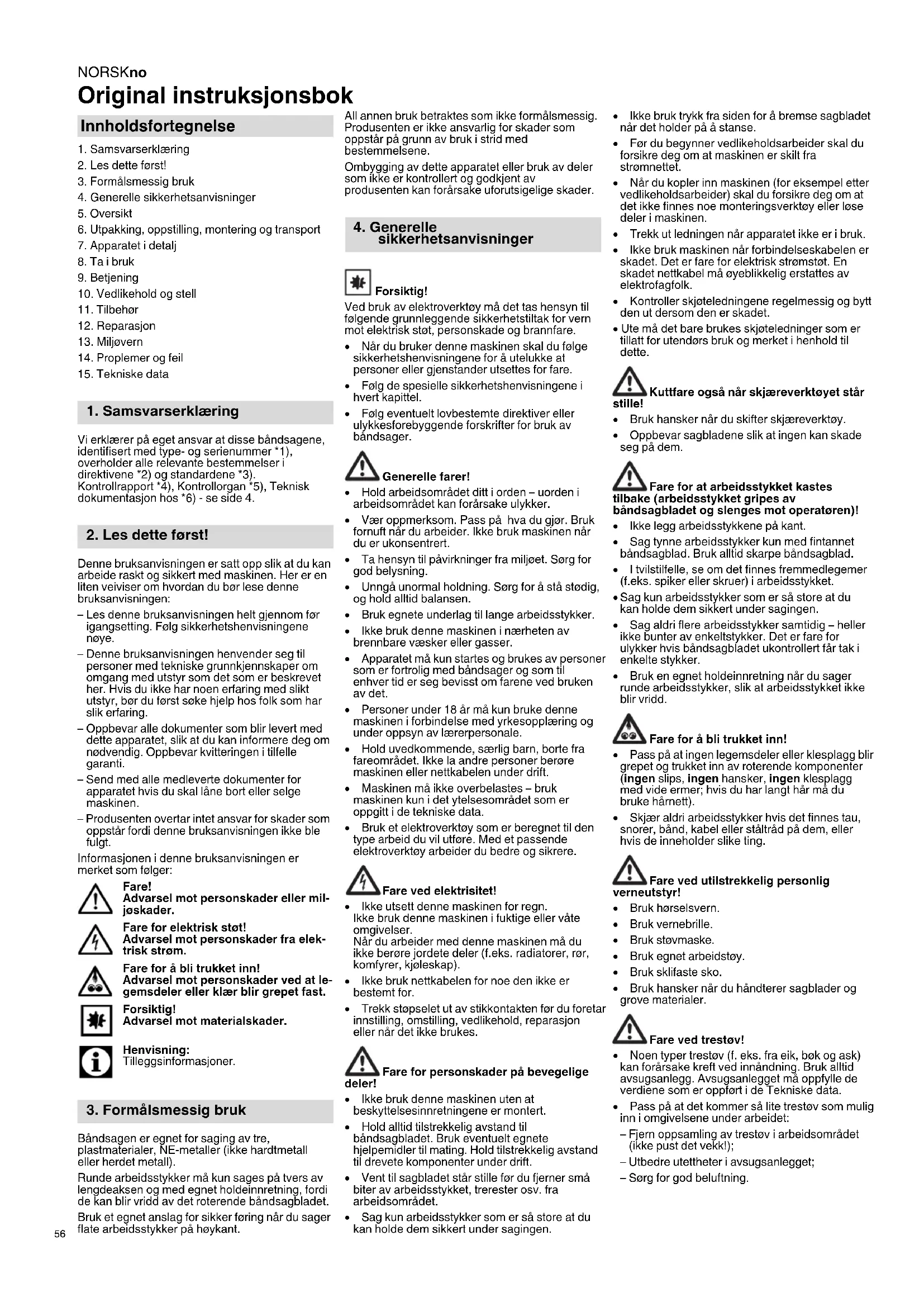

Original instruksjonsbok

10. Vedlikehold og stell

14. Proplemer og feil

Vi erklærer på eget ansvar at disse båndsagene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Kontrollrapport *4), Kontrollorgan *5), Teknisk dokumentasjon hos *6) - se side 4. Denne bruksanvisningen er satt opp slik at du kan arbeide raskt og sikkert med maskinen. Her er en liten veiviser om hvordan du bør lese denne bruksanvisningen: – Les denne bruksanvisningen helt gjennom før igangsetting. Følg sikkerhetshenvisningene nøye. – Denne bruksanvisningen henvender seg til personer med tekniske grunnkjennskaper om omgang med utstyr som det som er beskrevet her. Hvis du ikke har noen erfaring med slikt utstyr, bør du først søke hjelp hos folk som har slik erfaring. – Oppbevar alle dokumenter som blir levert med dette apparatet, slik at du kan informere deg om nødvendig. Oppbevar kvitteringen i tilfelle garanti. – Send med alle medleverte dokumenter for apparatet hvis du skal låne bort eller selge maskinen. – Produsenten overtar intet ansvar for skader som oppstår fordi denne bruksanvisningen ikke ble fulgt. Informasjonen i denne bruksanvisningen er merket som følger: Fare! Advarsel mot personskader eller mil- jøskader. Fare for elektrisk støt! Advarsel mot personskader fra elek- trisk strøm. Fare for å bli trukket inn! Advarsel mot personskader ved at le- gemsdeler eller klær blir grepet fast. Forsiktig! Advarsel mot materialskader. Henvisning: Tilleggsinformasjoner. Båndsagen er egnet for saging av tre, plastmaterialer, NE-metaller (ikke hardtmetall eller herdet metall). Runde arbeidsstykker må kun sages på tvers av lengdeaksen og med egnet holdeinnretning, fordi de kan blir vridd av det roterende båndsagbladet. Bruk et egnet anslag for sikker føring når du sager flate arbeidsstykker på høykant. All annen bruk betraktes som ikke formålsmessig. Produsenten er ikke ansvarlig for skader som oppstår på grunn av bruk i strid med bestemmelsene. Ombygging av dette apparatet eller bruk av deler som ikke er kontrollert og godkjent av produsenten kan forårsake uforutsigelige skader. Forsiktig! Ved bruk av elektroverktøy må det tas hensyn til følgende grunnleggende sikkerhetstiltak for vern mot elektrisk støt, personskade og brannfare. Når du bruker denne maskinen skal du følge sikkerhetshenvisningene for å utelukke at personer eller gjenstander utsettes for fare. Følg de spesielle sikkerhetshenvisningene i hvert kapittel. Følg eventuelt lovbestemte direktiver eller ulykkesforebyggende forskrifter for bruk av båndsager. Generelle farer! Hold arbeidsområdet ditt i orden – uorden i arbeidsområdet kan forårsake ulykker. Vær oppmerksom. Pass på hva du gjør. Bruk fornuft når du arbeider. Ikke bruk maskinen når du er ukonsentrert. Ta hensyn til påvirkninger fra miljøet. Sørg for god belysning. Unngå unormal holdning. Sørg for å stå stødig, og hold alltid balansen. Bruk egnete underlag til lange arbeidsstykker. Ikke bruk denne maskinen i nærheten av brennbare væsker eller gasser. Apparatet må kun startes og brukes av personer som er fortrolig med båndsager og som til enhver tid er seg bevisst om farene ved bruken av det. Personer under 18 år må kun bruke denne maskinen i forbindelse med yrkesopplæring og under oppsyn av lærerpersonale. Hold uvedkommende, særlig barn, borte fra fareområdet. Ikke la andre personer berøre maskinen eller nettkabelen under drift. Maskinen må ikke overbelastes – bruk maskinen kun i det ytelsesområdet som er oppgitt i de tekniske data. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere. Fare ved elektrisitet! Ikke utsett denne maskinen for regn. Ikke bruk denne maskinen i fuktige eller våte omgivelser. Når du arbeider med denne maskinen må du ikke berøre jordete deler (f.eks. radiatorer, rør, komfyrer, kjøleskap). Ikke bruk nettkabelen for noe den ikke er bestemt for. Trekk støpselet ut av stikkontakten før du foretar innstilling, omstilling, vedlikehold, reparasjon eller når det ikke brukes. Fare for personskader på bevegelige deler! Ikke bruk denne maskinen uten at beskyttelsesinnretningene er montert. Hold alltid tilstrekkelig avstand til båndsagbladet. Bruk eventuelt egnete hjelpemidler til mating. Hold tilstrekkelig avstand til drevete komponenter under drift. Vent til sagbladet står stille før du fjerner små biter av arbeidsstykket, trerester osv. fra arbeidsområdet. Sag kun arbeidsstykker som er så store at du kan holde dem sikkert under sagingen. Ikke bruk trykk fra siden for å bremse sagbladet når det holder på å stanse. Før du begynner vedlikeholdsarbeider skal du forsikre deg om at maskinen er skilt fra strømnettet. Når du kopler inn maskinen (for eksempel etter vedlikeholdsarbeider) skal du forsikre deg om at det ikke finnes noe monteringsverktøy eller løse deler i maskinen. Trekk ut ledningen når apparatet ikke er i bruk. Ikke bruk maskinen når forbindelseskabelen er skadet. Det er fare for elektrisk strømstøt. En skadet nettkabel må øyeblikkelig erstattes av elektrofagfolk. Kontroller skjøteledningene regelmessig og bytt den ut dersom den er skadet. Ute må det bare brukes skjøteledninger som er tillatt for utendørs bruk og merket i henhold til dette. Kuttfare også når skjæreverktøyet står stille! Bruk hansker når du skifter skjæreverktøy. Oppbevar sagbladene slik at ingen kan skade seg på dem. Fare for at arbeidsstykket kastes tilbake (arbeidsstykket gripes av båndsagbladet og slenges mot operatøren)! Ikke legg arbeidsstykkene på kant. Sag tynne arbeidsstykker kun med fintannet båndsagblad. Bruk alltid skarpe båndsagblad. I tvilstilfelle, se om det finnes fremmedlegemer (f.eks. spiker eller skruer) i arbeidsstykket.

Sag kun arbeidsstykker som er så store at du kan holde dem sikkert under sagingen. Sag aldri flere arbeidsstykker samtidig – heller ikke bunter av enkeltstykker. Det er fare for ulykker hvis båndsagbladet ukontrollert får tak i enkelte stykker. Bruk en egnet holdeinnretning når du sager runde arbeidsstykker, slik at arbeidsstykket ikke blir vridd. Fare for å bli trukket inn! Pass på at ingen legemsdeler eller klesplagg blir grepet og trukket inn av roterende komponenter (ingen slips, ingen hansker, ingen klesplagg med vide ermer; hvis du har langt hår må du bruke hårnett). Skjær aldri arbeidsstykker hvis det finnes tau, snorer, bånd, kabel eller ståltråd på dem, eller hvis de inneholder slike ting. Fare ved utilstrekkelig personlig verneutstyr! Bruk hørselsvern. Bruk vernebrille. Bruk støvmaske. Bruk egnet arbeidstøy. Bruk sklifaste sko. Bruk hansker når du håndterer sagblader og grove materialer. Fare ved trestøv! Noen typer trestøv (f. eks. fra eik, bøk og ask) kan forårsake kreft ved innåndning. Bruk alltid avsugsanlegg. Avsugsanlegget må oppfylle de verdiene som er oppført i de Tekniske data. Pass på at det kommer så lite trestøv som mulig inn i omgivelsene under arbeidet: – Fjern oppsamling av trestøv i arbeidsområdet (ikke pust det vekk!); – Utbedre utettheter i avsugsanlegget; – Sørg for god beluftning. Innholdsfortegnelse

Fare ved tekniske endringer, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten Monter denne maskinen nøyaktig etter anvisningen. Bruk kun deler som er godkjent av produsenten. Dette gjelder særlig for: – Båndsagblad (bestillingsnummer se Tekniske data); – Sikkerhetsinnretninger (bestillingsnummer se reservedelsliste). Ikke gjør noen forandringer på delene. Forsiktig! Bruk av andre innsettingsverktøy og annet tilbehør kan føre til skader for deg. Fare ved feil på maskinen! Stell maskinen og tilbehøret omhyggelig. Følg vedlikeholdsforskriftene. Kontroller apparatet før hver bruk om det er skadet: Før videre bruk av apparatet må det undersøkes omhyggelig om sikkerhetsinnretninger, verneinnretninger eller lett skadete deler funksjonerer feilfritt og formålsmessig. Kontroller om de bevegelige delene funksjonerer feilfritt og ikke klemmer. Alle deler må være riktig montert og oppfylle alle betingelser for å sikre at maskinen kan brukes riktig. Skadete verneinnretninger eller deler må repareres riktig eller skiftes ut av et anerkjent verksted. La et kundeserviceverksted skifte ut skadete brytere. Ikke bruk denne maskinen når bryteren ikke kan slås av og på. Hold håndtakene tørre og frie for olje og fett. Hold skjæreverktøy skarpe og rene, slik at du kan arbeide bedre og mer sikkert. Bruk ikke sagblader som er deformert eller skadet. Fare fra støy! Bruk hørselsvern. Fare gjennom blokkerte arbeidsstykker eller deler av arbeidsstykker! Hvis en blokkering opptrer:

1. slå av apparatet,

2. trekk ut kontakten,

Fare! Hvis disse advarslene ignoreres kan det oppstå alvorlige personskader eller materielle skader. Les bruksanvisningen. Bruk vernebriller og hørselvern. Før hver innstilling, vedlikehold eller reparasjon trekkes kontakten ut. Lysstrålen skal ikke rettes mot øynene til personer og dyr. Bruk hørselvern. Høydeinnstilling Still inn sagbladbevegelsen. Angivelser på typeskiltet: (a) Produsent (b) Serienummer (c) Betegnelse (d) Motordata (se også „Tekniske data“) (e) Avfallsymbol – maskinen kan deponeres hos produsenten (f) CE-merking – Dette apparatet oppfyller EU- direktivene iht. samsvarserklæringen (g) Årsmodell (h) Mål på godkjente sagblad 4.2Sikkerhetsinnretninger Øvre båndsagbladdeksel Det øvre båndsagbladdekslet (6) beskytter mot utilsiktet berøring av båndsagbladet og mot spon som fyker rundt. For at det øvre sagbladdekslet skal gi tilstrekkelig beskyttelse mot berøring av sagbladet, må den øvre båndstyringen alltid ha en avstand på 3 mm til arbeidsstykket. Nedre sagbladdeksel Det nedre båndsagbladdekslet (7) beskytter mot utilsiktet berøring av båndsagbladet under sagbordet. Det nedre sagbladdekslet må være montert under drift. Dørene Dørene (4) beskytter mot berøring av de drevne delene i sagens indre. Dørene er utstyrt med en dørsikring. De kopler ut motoren nå en dør blir åpnet mens sagen er innkoplet. Dørene skal være stengt når maskinen er i bruk. Skyvepinne Skyvestokken (8) brukes som en forlengelse av hånden og beskytter mot utilsiktet berøring av sagbladet. Skyvestokken må alltid brukes når avstanden mellom sagblad og et parallellanlegg er mindre enn 120 mm. Skyvestokken må føres med en vinkel på 20° … 30° mot overflaten på sagbordet. Hvis skyvepinnen er skadet må den skiftes ut. Se side 2 - 3. 1 På/av-bryter belysning snittområde 2På-bryter 3 Av-bryter 4Dører 5 Vrilås for åpning av døren 6 Øvre sagbladdeksel (på øvre båndstyring) 7 Nedre sagbladdeksel 8 Skyvestokk 9 Hull i sagbordet 10 Sagbord 11 Bordinnlegg 12 Sponavsugstuss 13 Klemmeskrue (hellingsregulering sagbord) 14 Festskruer for sagbordet 15 Stoppskrue på sagbord 16 Anleggstyreprofil 17 Parallellanlegg 18 Spennhåndtak på parallellanlegg 19 Reguleringshjul for sagbladspenning 20 Tverranlegg 21 Klemhåndtak på tverranlegg 22 Reguleringshjul (høydeinnstilling av øvre båndføring) 23 Låsemutter (høydeinnstilling av øvre båndføring) 24 Øvre båndføring 25 Støvbeskyttelse 26 Låsemutter (for reguleringshjul for helning av øvre båndsaghjul) 27 Reguleringshjul for helning av øvre båndsaghjul 28 Øvre støtteruller 29 Skruer for øvre støtteruller 30 Øvre styreruller 31 Skrue for øvre styrerull 32 Nedre støtteruller 33 Skruer for nedre støtteruller 34 Nedre styrerull 35 Skrue for nedre styrerull

2. Skyv skruene ovenfra gjennom sagens

fundamentplate, og skru dem fast.

6.3 Montering av sagbordet

1. Før sagbordet (10)over sagbladet, og legg det

til sagbordstyringen, men ikke trekk ordentlig til før sagbordet er rettet inn (se kapittel 6.4).

6.4 Rette opp sagbord

Sagbordet må rettes opp på to plan: – I sideretning; så sagbladet ligger nøyaktig i midten av innleggskiven; – Vinkelrett til sagbladet Sidelengs oppretting av sagbordet Fare! Det er fare for kutt også fra stillestående sagblad. Bruk et verktøy til å løsne og trekke fast festeskruene som gir hånden tilstrekkelig avstand til sagbladet.

1. Rett opp sagbordet (10) slik at sagbladet

befinner seg midt i bordets innleggsskive (11).

2. Trekk til de fire festeskruene (14).

Vinkelrett oppretting av sagbordet

1. Sett den øvre båndstyringen (24) helt opp.

4. Sagbordet (10) settes vannrett - sving til det

5. Klemmeskrue (13) trekkes til igjen.

(15) mot klokken gjennom hullet (9) i sagbordet.

3. Med hjelp av en vinkel rettes sagbordet opp

rettvinklet til sagbånd og klemmeskruen (13) trekkes til igjen.

4. Bruk en sekskantnøkkel til å dreie stoppskruen

(15) med klokken gjennom hullet (9) i sagbordet, til skruen (15) akkurat berører saghuset.

6.6 Montering av parallellanlegg

Parallellanlegget (17) kan monteres både på venstre og høyre side av sagbladet. Klemme fast parallellanslag

1. Hekt parallellanlegget inn i bakkanten av

spennhåndtaket (18).

Sett den øvre båndstyringen (24) helt ned. (Mer info i kapittel 9.1) Skru av utstående ekstrautstyr. Sagen må ikke løftes eller transporteres etter sikkerhetsinnretningene. Transporter sagen med hjelp fra en annen person. Henvisning: Dette kapitlet gir en kort beskrivelse av de viktigste betjeningselementene for apparatet. Riktig omgang med apparatet er beskrevet i kapittel "Betjening". Les kapittel "Betjening" før du arbeider med apparatet første gang. Av/på-bryter Slå på = trykk på grønn bryter (2). Slå av = trykk på rød bryter (3). Gjenstartsperre: Ved strømbrudd aktiveres et underspenningsrelé. Dette forhindrer at maskinen starter av seg selv når strømmen kommer tilbake. For å starte maskinen igjen, må På-bryteren trykkes på nytt. Vrilås lukke Åpne og lukke døren med vrilåsen (5). Åpne den øvre/nedre døren på huset:

1. Vrilåsen (5) dreies flere omdreininger mot

klokken. Døren åpner seg litt. Dørsikringen aktiveres og slår av motoren. Fare pga frittliggende sagbånd og båndsagruller! Når motoren ikke slår seg av etter åpning av døren eller døren åpnes øyeblikkelig, så er dørsikringen eller lukkesystemet defekt. Slå av sagen og sørg for at den repareres av servicefilialen i landet ditt.

2. Skru vrilåsen (5) videre mot klokken.

Husets dør åpner seg hele veien. Lukke øvre/nedre døren på huset: Trykk på døren og skru vrilåsen (5) mot klokken til døren lukkes. Reguleringshjul for sagbladspenning Med reguleringshjulet (19) kan sagbladets spenning reguleres etter behov: (Mer info i kapittel 8.2) Reguleringshjul for helning av det øvre båndsaghjulet (innstilling av sagbladbevegelse) Med reguleringshjulet (27) kan helningen på båndsaghjulet justeres etter behov. Når helningen reguleres blir sagbladet rettet inn slik at det går midt på kunststoffbelegget på båndsaghjulet: (Mer info i kapittel 10.2) Skråstilling av sagbordet Etter løsning av klemmeskruen (13) kan sagbordet (10) helles trinnløst inntil 45° mot sagbåndet. Parallellanslag Parallellanlegget (17) blir klemt fast på forsiden og i tillegg festet med holderen på baksiden av sagbordet. Parallellanslaget kan monteres både på venstre og høyre side av sagbladet. (Mer info i kapittel 6.6) Tverranslag Tverranlegget (20) skyves forfra inn i sporet i sagbordet. For vinkelkutt kan tverranslaget justeres 60° til begge sider. For vinkelkutt på 45° og 90° finnes tilsvarende anslag. Innstilling av en vinkel: Løsne spennhåndtaket (21) ved å vri det mot klokken. Fare for personskader! Spennhåndtaket (21) må være strammet når det sages med tverranlegg. Fare! Ikke ta i bruk maskinen før følgende forberedelser er gjort: – Sagen må være festet; – Sagbordet må være montert og innstilt; – Sikkerhetsinnretningene må være kontrollert. Ikke kople sagen til strømnettet før alle forberedelsene som er nevnt her er gjort! Ellers er det fare for at sagen starter utilsiktet og forårsaker store personskader.

8.1 Tilkopling av sponavsuget

Fare! Enkelte typer sagstøv (f.eks. fra eik, bøk eller ask) kan være kreftfremkallende ved innånding: Hvis du arbeider i lukkede rom må du montere et sponavsug (lufthastighet i avsugstussen på sagen >= 20 m/s). Forsiktig! Drift uten sponavsugsanlegg er bare tillatt: –Utendørs – i korte perioder (inntil 30 driftsminutter); – Med støvmaske –Hvis det ikke brukes sponavsugsanlegg, oppsamles det sagspon som må fjernes regelmessig. Kople et sponavsug eller en industristøvsuger med egnet adapter til sponavsugsstussen (12).

8.2 Stramming av sagbladet

Fare! For stor spenning kan føre til at sagbladet brister. For liten spenning kan føre til at drivhjulet slurer og at sagbladet stopper.

1. Sett den øvre båndstyringen (24) helt opp.

(Mer info i kapittel 9.1)

2. For å kontrollere spenningen trykkes fingeren

inn i midten mellom sagbordet og øvre båndføring på siden mot sagbåndet (sagbåndet får kun trykkes inn 3 til 5 mm på siden).

3. Juster spenningen om nødvendig:

– Dreining av hjulet (19) med klokken øker spenningen. – Dreining av reguleringshjulet (19) mot klokken reduserer spenningen.

Ikke dra støpselet ut av stikkontakten etter kabelen. Fare! For å holde skaderisikoen så liten som mulig skal du følge disse sikkerhetshenvisningene for alle arbeider: Bruk personlig verneutstyr: – Vernemaske mot støv –Hørselsvern – Vernebriller. Sag aldri mer enn ett arbeidsstykke om gangen. Trykk alltid arbeidsstykket ned på bordet når du sager. Ikke kant arbeidsstykket. Ikke bruk trykk fra siden for å bremse sagbladet. Bruk følgende etter behov mens arbeidet pågår: – Skyvestokk – når avstanden anleggsprofil – sagblad <= 120 mm; – Underlag for arbeidsstykker – for lange arbeidsstykker, hvis de kan falle ned fra bordet etter kapping – Sponavsugsanlegg; – Bruk en egnet fastspenningsinnretning til runde arbeidsstykker, slik at de ikke kan bli vridd under saging; – Ved saging av flate arbeidsstykker på høykant, bruk en egnet anslagsvinkel som forhindrer at arbeidsstykket klapper ned.

Kontroller før arbeidet at følgende er i orden: – Sagblad – Øvre og nedre sagbladdeksel Skift ut skadete deler omgående. Innta riktig arbeidsstilling når du skal sage (tennene må peke mot brukeren). Sag aldri flere arbeidsstykker samtidig – heller ikke bunter av enkeltstykker. Det er fare for ulykker hvis sagbladet ukontrollert får tak i enkelte stykker. Fare for å bli trukket inn! Ikke bruk vide klesplagg, smykker eller hansker som kan rives med av roterende maskindeler. Hvis du har langt hår, må du bruke hårnett. Skjær aldri arbeidsstykker hvis det finnes tau, snor, bånd, kabel eller ståltråd på dem, eller hvis de inneholder slike ting.

9.1 Innstilling av høyden på den øvre

båndstyringen Høyden på den øvre båndstyringen (24) må justeres: – Før hver sageprosess, for tilpasning til høyden på arbeidsstykkene (den øvre båndstyringen (24) skal være ca. 3 mm over arbeidsstykket). – Etter forandringer på sagbladet eller sagbordet (f.eks. etter bytting eller stramming av sagbladet, eller oppretting av sagbordet). Fare! Før innstilling av den øvre båndstyringen og hellingen av sagbordet: – Slå av maskinen. – Vent til sagbladet står stille.

båndføringen (24) befinner seg ca. 3 mm over arbeidsstykket.

3. Skru fast låsemutteren (23) igjen.

Fare for at arbeidsstykket kastes tilbake (arbeidsstykket gripes av båndsagbladet og slenges mot operatøren)! Ikke legg arbeidsstykkene på kant.

2. Bruk parallellanlegget (17) eller tverranlegget

(20) ved behov. Fare hvis arbeidsstykket kiler seg fast! Under saging med parallellstopper og hellet sagbord må parallellstopper festes på siden til sagbordet som heller nedover.

6. Sag gjennom arbeidsstykket i én arbeidsgang.

7. Slå av sagen hvis du ikke skal fortsette

arbeidet umiddelbart. Fare! Alltid før vedlikeholds- og rengjøringsarbeid:

– Etter vedlikehold og rengjøring må alle sikkerhetsinnretninger settes i drift igjen og kontrolleres. – Skadde deler, særlig sikkerhetsinnretninger, må kun skiftes ut med originaldeler, da deler som ikke er prøvd og godkjent av produsenten kan forårsake uforutsigelige skader. – Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet må kun utføres av fagfolk.

10.1 Utskiftning av sagblad

Fare! Det er fare for kutt også fra stillestående sagblad. Bruk hansker når du skifter ut sagblad. Bruk kun egnete sagblad (se "Tekniske data").

(16) og ta av profilen.

3. Åpne begge dørene.

4. Klapp det nedre sagbladdekslet (7) forover.

5. Sett den øvre båndstyringen (24) helt ned.

6. Reguleringshjulet (19) dreies mot klokken,

helt til sagbåndet er løst.

7. Trekk støvlisten (25) oppover og legg den til

8. Ta av sagbladet, og før det gjennom

– åpningen i sagbordet (10), – sagbladdekslet på øvre båndstyring (24), – sagbladsjakten på siden og –båndføringene båndstyringene.

9. Før inn et nytt sagblad. Pass på riktig stilling:

Tennene viser mot sagens forside (dørside). 10.Legg sagbladet midt på gummibeleggene. 11.Reguleringshjulet (19) dreies med klokken, helt til sagbåndet ikke sklir lenger. 12.Sett støvlisten (25)på plass igjen. 13.Klapp det nedre sagbladdekslet (7)bakover (lukk det). Fare! Lukk dørene bare når det nedre sagbladdekslet er klappet bakover. 14.Steng begge dørene. 15.Deretter: – Stram sagbladet (se kapittel 8.2). – Rett inn sagbladet (se kapittel 10.2). – Still inn båndstyringene (se kapittel 10.3 og 10.4); – Prøvekjør sagen i minst ett minutt. – Slå av sagen, trekk ut kontakten og innstillingene kontrolleres hhv. tilpasses.

10.2 Innretting av sagbladet (innstilling

3. Skru fast låsemutteren (26) igjen.

10.3 Innstilling av den øvre

båndstyringen Den øvre båndstyringen består av: – En støtterull (støtter sagbladet bakfra) – To styreruller (styrer sagbladet sidelengs) Disse delene må stilles inn på nytt etter hvert skifte og etter hver innstilling av sagbånd: Henvisning: Kontroller rullene regelmessig for slitasje og skift om nødvendig ut alle rullene samtidig. Innstille støtterull

1. Løsne skrue (29) for støtterullen.

2. Rett opp støtterullen (28)(avstand støtterull

sagblad = 0,5 mm – når sagbladet beveges manuelt må det ikke berøre støtterullen)

3. Trekk til skruen (29) for støtterullen igjen.

6. Trekk til skruen (31) for styrerullen igjen.

7. Still inn styrerullen på den andre siden på

10.4 Innstilling av den nedre

båndstyringen Den nedre båndstyringen består av: – En støtterull (støtter sagbladet bakfra) – To styreruller (styrer sagbladet sidelengs) Disse delene må justeres hver gang sagbladet blir skiftet ut og etter hver gang sagbladet blir justert. Henvisning: Kontroller støtterull og styrerull regelmessig for slitasje og skift om nødvendig ut begge styrerullene samtidig. Forberedelse

1. Åpne nedre dør og nedre sagbladdeksel (7).

Innstille støtterull

1. Løsne skrue (33) for støtterullen.

2. Rett opp støtterullen (32) (avstand støtterull

sagblad = 0,5 mm – når sagbladet beveges manuelt må det ikke berøre støtterullen)

3. Trekk til skruen (33) for støtterullen igjen.

6. Trekk til skruen (35) for styrerullen igjen.

7. Still inn styrerullen på den andre siden på

2. Stikk en liten skrutrekker under

plastunderlagene og trekk dem av.

3. Legg på nye plastunderlag og sett på

10.6 Utskifting av innleggskive

2. Ta av innleggskiven.

10.7 Rengjøring av sagen

1. Åpne nedre dør på huset.

2. Fjern spon og støv med børste eller støvsuger:

10.8 Oppbevaring av sagen

Fare! Oppbevar maskinen slik at: – Det ikke kan settes i gang av uvedkommende – Ingen kan skade seg på den stillestående maskinen. Forsiktig! Ikke oppbevar maskinen ubeskyttet utendørs eller i fuktige omgivelser. Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. A Båndsagblad for tre, plast, spesielt for kurvesnitt 1712x6x0,36 0909057175 B Sagblad for tre, plastmaterialer - universalsnitt 1712x12x0,36 0909057183 C Båndsagblad for NE-metaller (ikke jern), plast, aluminium, tre 1712x12x0,36 0909057191 D Sirkelskjæringsinnretning (maks. snitthøyde 30 mm)631327000 E Metabo universalstøvsugere og avsug (se katalogen) F Rullestativ RS 420 0910053353 Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Fare! Elektroverktøyet må bare bli reparert av kvalifiserte fagpersoner som bruker originale reservedeler. Da kan du være sikker på at elektroverktøyet fortsatt er sikkert å bruke. Hvis strømledningen til dette apparatet blir skadet, må den byttes ut med en original Metabo strømledning. Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning. Følgende beskrives problemer og forstyrrelser som du kan fjerne selv. Dersom disse beskrevne tiltakene ikke hjelper deg videre, se kapittel 12. "Reparasjon". Fare! I sammenheng med problemer og forstyrrelser skjer det spesielt mange ulykker. Vær derfor obs på: Trekk ut kontakten før hver feilfjerning. Sett alle sikkerhetsinnretninger i drift og kontroller dem igjen hver gang en feil er blitt rettet. Motoren går ikke Dørene er utstyrt med en dørsikring. De kopler ut motoren nå en dør blir åpnet mens sagen er innkoplet. – Dørene skal være stengt når maskinen er i bruk. Underspenningsreleet ble utløst pga. et midlertidig strømbrudd: – Start på nytt. Ingen elektrisk spenning: – Kontroller kabel, støpsel, stikkontakt og sikring. Motor for varm, f.eks. av sløvt sagblad eller spon i huset: – Fjern årsaken til overopphetingen, la motoren avkjøles i noen minutter, slå den deretter på igjen. Sagbladet løper ut av kuttelinjen eller hopper

Sagbladet går ikke midt på hjulene: – Hellingen til øvre båndsagrull reguleres (se kapittel 10.2). Sagbladet brister Feil båndspenning: – Sagbåndspenningen korrigeres (se kapittel 8.2). For stor belastning: – Reduser trykket mot sagbladet. Feil sagblad: – Sagbånd skiftes ut (se kapittel 10.1): Tynt arbeidsstykke = smalt sagblad Tykt arbeidsstykke = bredt sagblad Vridd sagblad For stor belastning: – Unngå sidetrykk på sagbladet. Sagen vibrerer Dårlig feste: – Sagen festes riktig på et egnet underlag (se kapittel 6.2). Løst sagbord: – Rett opp og fest sagbordet. Løse motorfester: – Kontroller festeskruene og ettertrekk om nødvendig. Tett sponavsugsstuss Avsugsanlegget er ikke tilkoplet eller sugeeffekten er for dårlig: – Kople til avsuget eller øk sugeeffekten (lufthastighet >=20 m/s i avsugstussen). Forklaringer til opplysningene på side xy. Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling. U =Nettspenning I=Nominell strøm F =Min. sikring

=Maks. sagbladtykkelse H =maks skjærehøyde B=Gjennomgang på siden W =Sagbordets dreieområde

=Maskinens størrelse (LxBxH)

=Sagbordets størrelse (LxBxH)

=Arbeidshøyde uten understell m=Vekt

=Forbindelsesdiameter på avtrekksstuss ~ Vekselstrøm Maskin med beskyttelsesklasse II Angitte tekniske data kan variere (i henhold til de gjeldende standardene). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen fra elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Total svingningsverdi (vektorsum tre retninger) formidlet iht.EN 61029:

=Emisjonsverdi svingning

=Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= Usikkerhet Bruk hørselsvern!

14. Proplemer og feil
