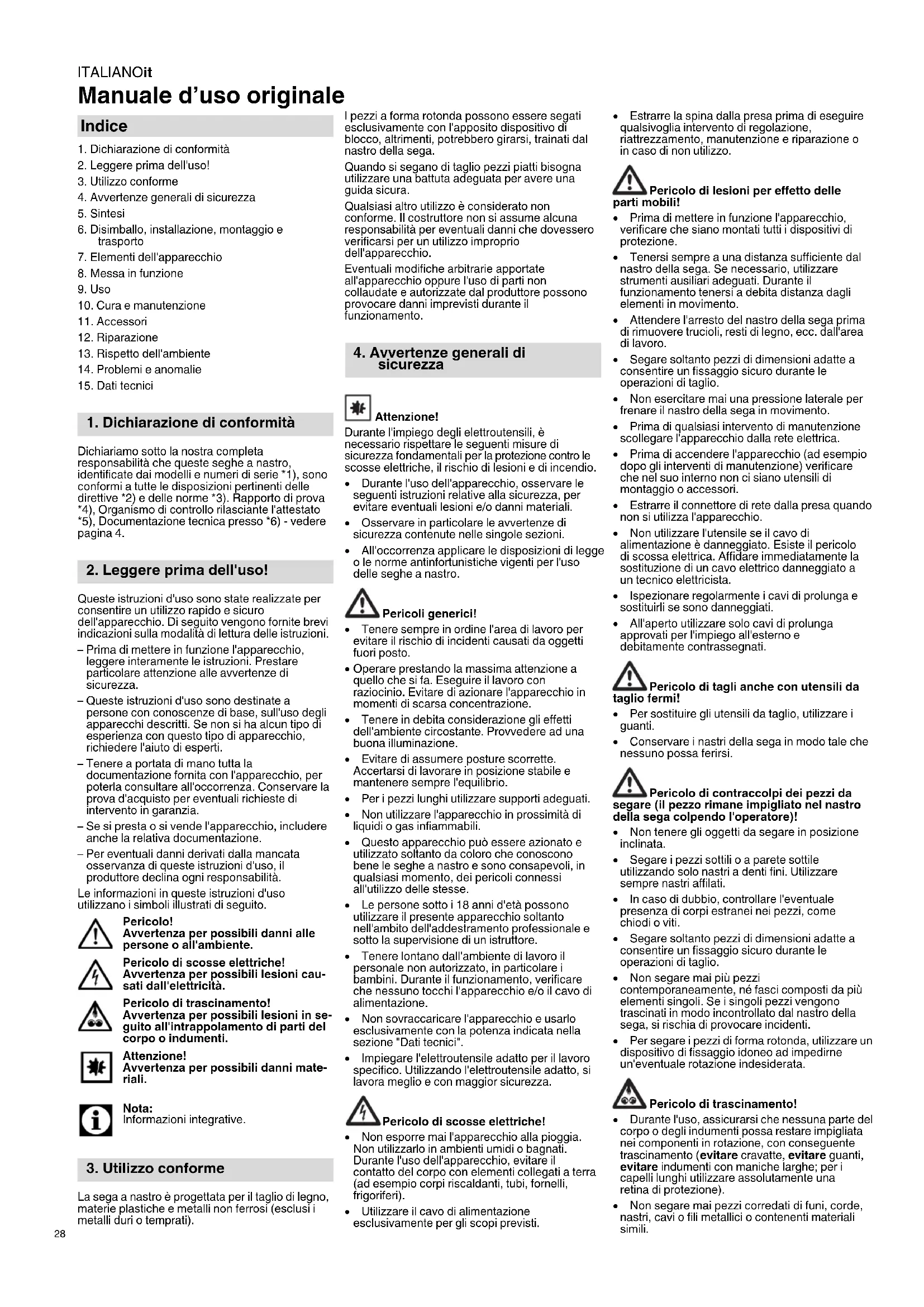

MANUALE UTENTE BAS 261 Precision METABO

1. Dichiarazione di conformità

2. Leggere prima dell'uso!

3. Utilizzo conforme

4. Avvertenze generali di sicurezza

6. Disimballo, installazione, montaggio e

7. Elementi dell'apparecchio

8. Messa in funzione

10. Cura e manutenzione

13. Rispetto dell'ambiente

Dichiariamo sotto la nostra completa responsabilità che queste seghe a nastro, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Rapporto di prova *4), Organismo di controllo rilasciante l'attestato *5), Documentazione tecnica presso *6) - vedere pagina 4. Queste istruzioni d'uso sono state realizzate per consentire un utilizzo rapido e sicuro dell'apparecchio. Di seguito vengono fornite brevi indicazioni sulla modalità di lettura delle istruzioni. – Prima di mettere in funzione l'apparecchio, leggere interamente le istruzioni. Prestare particolare attenzione alle avvertenze di sicurezza. – Queste istruzioni d'uso sono destinate a persone con conoscenze di base, sull'uso degli apparecchi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti. – Tenere a portata di mano tutta la documentazione fornita con l'apparecchio, per poterla consultare all'occorrenza. Conservare la prova d'acquisto per eventuali richieste di intervento in garanzia. – Se si presta o si vende l'apparecchio, includere anche la relativa documentazione. – Per eventuali danni derivati dalla mancata osservanza di queste istruzioni d'uso, il produttore declina ogni responsabilità. Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di seguito. Pericolo! Avvertenza per possibili danni alle persone o all'ambiente. Pericolo di scosse elettriche! Avvertenza per possibili lesioni cau- sati dall'elettricità. Pericolo di trascinamento! Avvertenza per possibili lesioni in se- guito all'intrappolamento di parti del corpo o indumenti. Attenzione! Avvertenza per possibili danni mate- riali. Nota: Informazioni integrative. La sega a nastro è progettata per il taglio di legno, materie plastiche e metalli non ferrosi (esclusi i metalli duri o temprati). I pezzi a forma rotonda possono essere segati esclusivamente con l'apposito dispositivo di blocco, altrimenti, potrebbero girarsi, trainati dal nastro della sega. Quando si segano di taglio pezzi piatti bisogna utilizzare una battuta adeguata per avere una guida sicura. Qualsiasi altro utilizzo è considerato non conforme. Il costruttore non si assume alcuna responsabilità per eventuali danni che dovessero verificarsi per un utilizzo improprio dell'apparecchio. Eventuali modifiche arbitrarie apportate all'apparecchio oppure l'uso di parti non collaudate e autorizzate dal produttore possono provocare danni imprevisti durante il funzionamento. Attenzione! Durante l'impiego degli elettroutensili, è necessario rispettare le seguenti misure di sicurezza fondamentali per la protezione contro le scosse elettriche, il rischio di lesioni e di incendio. Durante l'uso dell'apparecchio, osservare le seguenti istruzioni relative alla sicurezza, per evitare eventuali lesioni e/o danni materiali. Osservare in particolare le avvertenze di sicurezza contenute nelle singole sezioni. All'occorrenza applicare le disposizioni di legge o le norme antinfortunistiche vigenti per l'uso delle seghe a nastro. Pericoli generici! Tenere sempre in ordine l'area di lavoro per evitare il rischio di incidenti causati da oggetti fuori posto.

Operare prestando la massima attenzione a quello che si fa. Eseguire il lavoro con raziocinio. Evitare di azionare l'apparecchio in momenti di scarsa concentrazione. Tenere in debita considerazione gli effetti dell'ambiente circostante. Provvedere ad una buona illuminazione. Evitare di assumere posture scorrette. Accertarsi di lavorare in posizione stabile e mantenere sempre l'equilibrio. Per i pezzi lunghi utilizzare supporti adeguati. Non utilizzare l'apparecchio in prossimità di liquidi o gas infiammabili. Questo apparecchio può essere azionato e utilizzato soltanto da coloro che conoscono bene le seghe a nastro e sono consapevoli, in qualsiasi momento, dei pericoli connessi all'utilizzo delle stesse. Le persone sotto i 18 anni d'età possono utilizzare il presente apparecchio soltanto nell'ambito dell'addestramento professionale e sotto la supervisione di un istruttore. Tenere lontano dall'ambiente di lavoro il personale non autorizzato, in particolare i bambini. Durante il funzionamento, verificare che nessuno tocchi l'apparecchio e/o il cavo di alimentazione. Non sovraccaricare l'apparecchio e usarlo esclusivamente con la potenza indicata nella sezione "Dati tecnici". Impiegare l'elettroutensile adatto per il lavoro specifico. Utilizzando l'elettroutensile adatto, si lavora meglio e con maggior sicurezza. Pericolo di scosse elettriche! Non esporre mai l'apparecchio alla pioggia. Non utilizzarlo in ambienti umidi o bagnati. Durante l'uso dell'apparecchio, evitare il contatto del corpo con elementi collegati a terra (ad esempio corpi riscaldanti, tubi, fornelli, frigoriferi). Utilizzare il cavo di alimentazione esclusivamente per gli scopi previsti. Estrarre la spina dalla presa prima di eseguire qualsivoglia intervento di regolazione, riattrezzamento, manutenzione e riparazione o in caso di non utilizzo. Pericolo di lesioni per effetto delle parti mobili! Prima di mettere in funzione l'apparecchio, verificare che siano montati tutti i dispositivi di protezione. Tenersi sempre a una distanza sufficiente dal nastro della sega. Se necessario, utilizzare strumenti ausiliari adeguati. Durante il funzionamento tenersi a debita distanza dagli elementi in movimento. Attendere l'arresto del nastro della sega prima di rimuovere trucioli, resti di legno, ecc. dall'area di lavoro. Segare soltanto pezzi di dimensioni adatte a consentire un fissaggio sicuro durante le operazioni di taglio. Non esercitare mai una pressione laterale per frenare il nastro della sega in movimento. Prima di qualsiasi intervento di manutenzione scollegare l'apparecchio dalla rete elettrica. Prima di accendere l'apparecchio (ad esempio dopo gli interventi di manutenzione) verificare che nel suo interno non ci siano utensili di montaggio o accessori. Estrarre il connettore di rete dalla presa quando non si utilizza l'apparecchio. Non utilizzare l'utensile se il cavo di alimentazione è danneggiato. Esiste il pericolo di scossa elettrica. Affidare immediatamente la sostituzione di un cavo elettrico danneggiato a un tecnico elettricista. Ispezionare regolarmente i cavi di prolunga e sostituirli se sono danneggiati. All'aperto utilizzare solo cavi di prolunga approvati per l'impiego all'esterno e debitamente contrassegnati. Pericolo di tagli anche con utensili da taglio fermi! Per sostituire gli utensili da taglio, utilizzare i guanti. Conservare i nastri della sega in modo tale che nessuno possa ferirsi. Pericolo di contraccolpi dei pezzi da segare (il pezzo rimane impigliato nel nastro della sega colpendo l'operatore)! Non tenere gli oggetti da segare in posizione inclinata. Segare i pezzi sottili o a parete sottile utilizzando solo nastri a denti fini. Utilizzare sempre nastri affilati. In caso di dubbio, controllare l'eventuale presenza di corpi estranei nei pezzi, come chiodi o viti. Segare soltanto pezzi di dimensioni adatte a consentire un fissaggio sicuro durante le operazioni di taglio. Non segare mai più pezzi contemporaneamente, né fasci composti da più elementi singoli. Se i singoli pezzi vengono trascinati in modo incontrollato dal nastro della sega, si rischia di provocare incidenti. Per segare i pezzi di forma rotonda, utilizzare un dispositivo di fissaggio idoneo ad impedirne un'eventuale rotazione indesiderata. Pericolo di trascinamento! Durante l'uso, assicurarsi che nessuna parte del corpo o degli indumenti possa restare impigliata nei componenti in rotazione, con conseguente trascinamento (evitare cravatte, evitare guanti, evitare indumenti con maniche larghe; per i capelli lunghi utilizzare assolutamente una retina di protezione). Non segare mai pezzi corredati di funi, corde, nastri, cavi o fili metallici o contenenti materiali simili. Indice

1. Dichiarazione di conformità

2. Leggere prima dell'uso!

3. Utilizzo conforme

4. Avvertenze generali di

sicurezzaITALIANO it

Pericolo causato da equipaggiamento di protezione personale insufficiente! Indossare la protezione per l'udito. Indossare occhiali protettivi. Utilizzare una mascherina antipolvere. Indossare indumenti da lavoro adeguati. Indossare calzature antiscivolo. Indossare i guanti protettivi durante l'interazione con nastri e utensili scabrosi. Pericolo causato dalla segatura! Alcuni tipi di segatura (ad esempio quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati. Lavorare esclusivamente con un impianto di aspirazione. L'impianto di aspirazione deve soddisfare i valori indicati nella sezione Dati tecnici. In fase di lavoro, fare in modo di produrre la quantità minima possibile di segatura nell'ambiente: – rimuovere i depositi di segatura dall'area di lavoro (non soffiarli via!); – eliminare i difetti di tenuta dell'impianto di aspirazione; – garantire una buona ventilazione. Pericolo causato da modifiche tecniche o dall'impiego di componenti o accessori non collaudati ed omologati dal produttore Montare il presente apparecchio seguendo scrupolosamente le istruzioni del presente manuale. Utilizzare esclusivamente i componenti omologati dal produttore, in particolare per quanto riguarda: – nastri di sega (il numero d'ordine è indicato in Dati tecnici); – dispositivi di sicurezza (il numero d'ordine è indicato in Elenco dei pezzi di ricambio). Evitare di apportare modifiche di qualunque tipo sui componenti. Attenzione! L'utilizzo di altri utensili da lavoro e accessori può comportare il pericolo di lesioni per l'operatore! Pericolo causato da eventuali anomalie dell'apparecchio Effettuare la manutenzione del dispositivo e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione. Controllare la perfetta integrità dell'utensile: prima di procedere con l'uso dell'utensile, verificare con attenzione che i dispositivi di sicurezza e di protezione o le parti leggermente danneggiate funzionino correttamente e in conformità alle disposizioni. Verificare che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e soddisfare le condizioni necessarie al corretto funzionamento dell'apparecchio. I dispositivi di sicurezza o i componenti danneggiati devono essere riparati o eventualmente sostituiti da tecnici specializzati e qualificati. La sostituzione di interruttori danneggiati deve essere effettuata presso un centro di assistenza tecnica del cliente. Non utilizzare l'apparecchio se l'interruttore di accensione non funziona. Le impugnature devono essere sempre pulite, asciutte e prive di tracce d'olio e di grasso. Tenere gli utensili da taglio affilati e puliti, per poter lavorare meglio e in sicurezza. Non utilizzare nastri danneggiati o deformati. Pericolo causato dal rumore! Indossare la protezione per l'udito. Pericolo dovuto a pezzi da lavorare o parti di pezzi bloccanti! Se si verifica un blocco:

1. spegnere l'utensile,

2. scollegare la spina

3. indossare i guanti,

4. Eliminare il bloccaggio con un utensile adatto.

4.1 Simboli sull'apparecchio

Pericolo! La mancata osservanza delle seguenti indicazioni può provocare gravi lesioni o danni materiali. Leggere le istruzioni per l'uso. Indossare gli occhiali protettivi e la protezione dell'udito. Scollegare la spina di alimentazione prima di ogni operazione di regolazione, manutenzione ordinaria o riparazione. Non indirizzare il fascio di luce verso persone o animali. Indossare la protezione dell'udito. Regolazione in altezza Regolare l'andamento del nastro della sega. Indicazioni sulla targhetta del modello: (a) Produttore (b) Numero di serie (c) Denominazione del dispositivo (d) Dati motore (v. anche "Dati tecnici") (e) Simbolo di smaltimento - L'apparecchio può essere smaltito dal produttore (f) Marchio CE - Questo apparecchio soddisfa le direttive dell'UE in relazione alla dichiarazione di conformità (f) Anno di fabbricazione (h) Dimensioni ammesse per i nastri della sega 4.2Dispositivi di sicurezza Coperchio superiore del nastro della sega Il coperchio superiore (6) impedisce il contatto involontario con il nastro della sega e i trucioli prodotti durante il taglio. Affinché la protezione fornita dal coperchio superiore del nastro sia sufficiente, la guida superiore del nastro deve trovarsi sempre a 3 mm dal pezzo. Coperchio inferiore del nastro della sega Il coperchio inferiore (7) del nastro della sega impedisce il contatto involontario con il nastro sotto il banco della sega. Il coperchio inferiore del nastro della sega deve essere montato durante il funzionamento dell'apparecchio. Sportelli dell'alloggiamento Gli sportelli dell'alloggiamento (4) impediscono il contatto con le parti azionate all'interno della sega. Gli sportelli dell'alloggiamento sono dotati di un dispositivo di sicurezza, che spegne il motore se viene aperto uno sportello dell'alloggiamento mentre la sega è accesa. Gli sportelli devono essere chiusi durante il funzionamento dell'apparecchio. Spingitoio Lo spingipezzo (8) è una sorta di prolunga della mano e protegge contro il contatto accidentale con il nastro della sega. Deve essere sempre utilizzato se la distanza tra il nastro della sega e una battuta parallela è inferiore a 120 mm. Lo spingipezzo va condotto verso la superficie del banco della sega con un'angolazione compresa tra 20° e 30°. Se lo spingitoio è danneggiato, deve essere sostituito. Vedere le pagine 2 - 3. 1 Interruttore ON/OFF illuminazione area di taglio 2 Interruttore ON 3 Interruttore OFF 4 Sportelli dell'alloggiamento 5 Pomello per aprire lo sportello dell'alloggiamento 6 Coperchio superiore del nastro della sega (sulla guida superiore del nastro) 7 Coperchio inferiore del nastro della sega 8Spingipezzo 9 Foro nel banco della sega 10 Banco della sega 11 Inserto del banco 12 Attacco per aspirazione trucioli 13 Vite d'arresto (regolazione inclinazione del banco della sega) 14 Viti di fissaggio del banco della sega 15 Vite di battuta sul banco della sega 16 Profilo di guida della battuta 17 Battuta parallela 18 Leva di serraggio della battuta parallela 19 Ruota di regolazione per la tensione del nastro della sega 20 Battuta trasversale 21 Impugnatura di bloccaggio sulla battuta trasversale 22 Ruota di regolazione (messa a punto dell'altezza della guida superiore del nastro) 23 Dado di fissaggio (regolazione in altezza della guida superiore del nastro) 24 Guida superiore del nastro 25 Listello parapolvere 26 Dado di fissaggio (per ruota di regolazione inclinazione per il rullo superiore della sega a nastro) 27 Ruota di regolazione inclinazione per il rullo superiore della sega a nastro 28 Rulli di supporto superiori 29 Viti per rulli di supporto superiori 30 Rullo di guida superiore 31 Vite per rullo di guida superiore BAS 318 Precision WNB YYYY 19009XXX 9997812345Metabo- Allee 1, D-72622 Nuertingen,Germany; Made in ChinaL=2240 mm max. 170 mm6-20 mm 1~ 220-240 V I = 4,0 A P 0,66 kW S1 100%

32 Rulli di supporto inferiori 33 Viti per rulli di supporto inferiori 34 Rullo di guida inferiore 35 Vite per rullo di guida inferiore

Per disimballare e trasportare la sega, farsi assistere da una seconda persona. Non afferrare il coperchio superiore del nastro (6) per sollevare o trasportare la sega.

6.2 Fissaggio della sega

Per garantire la dovuta stabilità, si deve fissare la sega su un piano stabile. Fissaggio su banco di lavoro:

1. Dotare questo piano di 4 fori.

2. Inserire le viti dall'alto nella piastra di base

della sega e avvitarle.

6.3 Montaggio del banco della sega

1. Portare il banco della sega (10) sopra il nastro

e appoggiarlo sulla guida per banco.

2. Fissare il banco della sega alla guida con

quattro viti (14) e rondelle, regolare la posizione del banco e serrare (capitolo 6.4).

6.4 Allineamento del banco della sega

Il banco della sega deve essere allineato su due piani: – lateralmente, in modo che il nastro scorra esattamente al centro dell'inserto del banco, – con angolo retto rispetto al nastro della sega. Regolazione laterale del banco della sega Pericolo! Il pericolo di taglio sussiste anche con il nastro della sega fermo. Per allentare e fissare le viti di fissaggio utilizzare un utensile che consenta di tenere le mani a debita distanza dal nastro della sega.

1. Regolare il banco della sega (10) in modo tale

che il nastro si trovi al centro dell'inserto del banco (11).

2. Serrare le quattro viti di fissaggio (14).

Regolazione del banco della sega ad angolo retto

1. Sollevare completamente la guida superiore

del nastro (24). (Vedere il capitolo 9.1 per i dettagli.)

2. Controllare la tensione del nastro della sega.

(Vedere il capitolo 8.2 per i dettagli.)

3. Sbloccare la vite d'arresto (13).

4. Mettere il banco (10) in posizione orizzontale

e regolarlo fino alla battuta.

5. Stringere nuovamente la vite d'arresto (13).

6. Con l'ausilio di un angolare, verificare che il

banco sia perpendicolare al nastro della sega. Se il banco non è perpendicolare al nastro, regolare la vite di battuta (15) come descritto di seguito:

1. Sbloccare la vite d'arresto (13).

2. Con una chiave esagonale, girare la vite di

battuta (15) in senso antiorario attraverso il foro (9) del banco della sega.

3. Con l'aiuto di una squadra, regolare il banco

della sega perpendicolarmente al nastro e stringere di nuovo la vite d'arresto (13).

4. Con una chiave esagonale, girare in senso

orario la vite di battuta (15) attraverso il foro (9) del banco della sega, finché la vite (15) entra appena in contatto con l'alloggiamento della sega.

6.5 Montaggio del profilo di guida della

battuta Fissare il profilo di guida della battuta (16) al banco della sega con quattro viti ad alette e rondelle.

6.6 Montaggio della battuta parallela

La battuta parallela (17) può essere montata sia a sinistra che a destra del nastro della sega. Fissaggio della battuta parallela

1. Agganciare la battuta parallela al bordo

posteriore del banco.

2. Applicare la battuta parallela davanti, sul

relativo profilo di guida (16).

3. Fissare la battuta parallela abbassando la leva

Abbassare completamente la guida superiore del nastro (24). (Vedere il capitolo 9.1 per i dettagli.) Svitare gli accessori sopra la sega. Non afferrare i dispositivi di sicurezza per sollevare o trasportare la sega. Per trasportare la sega farsi assistere da una seconda persona. Nota: Nella presente sezione vengono brevemente illustrati gli elementi principali dell'apparecchio. L'utilizzo corretto del dispositivo è descritto nel capitolo "Uso", da leggere prima di utilizzare l'apparecchio per la prima volta. Interruttore ON/OFF Accensione = premere l'interruttore verde (2). Spegnimento = premere l'interruttore rosso (3). Protezione contro il riavvio: in caso di mancanza di corrente scatta un relè di sottotensione, che impedisce il riavvio automatico dell'apparecchio quando torna la corrente. Per la riaccensione bisogna azionare di nuovo l'interruttore verde di accensione. Pomello di chiusura per lo sportello dell'alloggiamento Il pomello di chiusura (5) serve per aprire e chiudere lo sportello dell'alloggiamento. Per aprire lo sportello superiore/inferiore dell'alloggiamento:

1. Girare il pomello (5) ripetutamente in senso

antiorario. Lo sportello dell'alloggiamento si apre di uno spiraglio. Viene attivato il dispositivo di protezione dello sportello che disinserisce il motore. Pericolo dovuto a lame e rulli scoperti della sega a nastro! Se il motore non si spegne dopo l'apertura dello sportello oppure se questo si apre subito a scatto, significa che c'è un guasto al dispositivo di protezione dello sportello oppure al sistema di chiusura. Mettere fuori servizio la sega e farla riparare dal servizio di assistenza tecnica del proprio paese.

2. Continuare a girare il pomello (5) in senso

antiorario. Lo sportello dell'alloggiamento si apre completamente. Per chiudere lo sportello superiore/inferiore: Spingere lo sportello e girare il pomello (5) in senso orario fino alla chiusura completa. Ruota di regolazione per la tensione del nastro della sega Con la ruota di regolazione (19) si può correggere opportunamente la tensione del nastro. (Vedere il capitolo 8.2 per i dettagli.) Ruota di regolazione inclinazione per il rullo superiore della sega a nastro (regolazione dell'andamento del nastro) Con la ruota di regolazione (27) si può modificare all'occorrenza l'inclinazione del rullo superiore della sega. Cambiando l'inclinazione, il nastro della sega viene regolato in modo tale da scorrere al centro sui rivestimenti di plastica dei rulli. (Vedere il capitolo 10.2 per i dettagli.) Regolazione dell'inclinazione per il banco della sega Dopo avere svitato la vite d'arresto (13), è possibile inclinare il banco (10) in continuo fino al 45° verso il nastro della sega. Battuta parallela La battuta parallela (17) viene bloccata sul lato anteriore e fissata con il pressore sul lato posteriore del banco della sega. La battuta parallela può essere montata sia a sinistra che a destra del nastro della sega. (Vedere il capitolo 6.6 per i dettagli.) Battuta trasversale La battuta trasversale (20) viene introdotta nella scanalatura del banco dalla parte anteriore. Per il taglio angolare è possibile spostare la battuta trasversale di 60° verso i due lati. Per i tagli angolari di 45° e 90° sono disponibili i relativi arresti. Per l'impostazione di un angolo: allentare l'impugnatura di bloccaggio (21) ruotandolo in senso antiorario. Pericolo di lesioni! Quando si sega con la battuta trasversale, è necessario fissare l'impugnatura di bloccaggio (21). Pericolo! Mettere in funzione la sega solo dopo aver portato a termine i preparativi indicati di seguito. – La sega deve essere fissata. – Il banco della sega deve essere montato e regolato. – I dispositivi di sicurezza devono essere stati controllati. Collegare la sega alla presa di corrente solo quando tutti i preparativi qui elencati sono stati portati a termine! In caso contrario, la sega potrebbe avviarsi inavvertitamente e causare gravi lesioni.

8.1 Collegamento del dispositivo di

aspirazione dei trucioli Pericolo! Alcuni tipi di segatura (ad esempio quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati: lavorare esclusivamente con un impianto di aspirazione trucioli (velocità dell'aria sul bocchettone di aspirazione della sega >= 20 m/s). Attenzione! L'utilizzo della sega senza impianto di aspirazione dei trucioli è possibile soltanto: – all'aperto – per un lavoro di breve durata (fino a un massimo di 30 minuti) – se si usa una mascherina. – Se non si utilizza alcun impianto di aspirazione trucioli, la segatura si accumula e dovrà essere periodicamente asportata. Collegare l'impianto di aspirazione trucioli o un aspiratore industriale con apposito adattatore al bocchettone di aspirazione trucioli (12).

8.2 Tensionamento del nastro della

sega Pericolo! Una tensione troppo elevata può portare alla rottura del nastro della sega. Una tensione troppo bassa può portare allo slittamento della ruota conduttrice e dunque all'arresto del nastro.

1. Sollevare completamente la guida superiore

del nastro (24). (Vedere il capitolo 9.1 per i dettagli.)

2. Per controllare la tensione, premere

lateralmente con il dito contro il nastro al centro, tra il banco della sega e la guida

6. Disimballo, installazione,

montaggio e trasporto

7. Elementi dell'apparecchio

8. Messa in funzioneITALIANO it

superiore del nastro: questo deve poter essere spostato di lato solo di 3 - 5 mm.

3. Correggere la tensione all'occorrenza.

– Se si gira la ruota di regolazione (19) in senso orario, si aumenta la tensione. – Se si gira la ruota di regolazione (19) in senso antiorario, si riduce la tensione.

8.3 Collegamento elettrico

Pericolo! Tensione elettrica Utilizzare la sega solo in un ambiente asciutto. Utilizzare esclusivamente una fonte di energia elettrica che soddisfi i seguenti requisiti (vedere anche "Dati tecnici"): – La tensione e la frequenza di rete coincidono con i dati riportati sulla targhetta identificativa del dispositivo. – Fusibile con interruttore differenziale con corrente di guasto di 30 mA. – Le prese sono installate correttamente, con collegamento a terra, e testate in conformità alle disposizioni. Nota: Rivolgersi alla società di fornitura elettrica o all'elettroinstallatore per verificare se l'allacciamento soddisfa queste condizioni. Posare il cavo di alimentazione in modo che non interferisca col lavoro e che non possa subire danni. Proteggere il cavo di alimentazione da calore, fluidi aggressivi e bordi taglienti. Utilizzare come cavi di prolunga solamente cavi con rivestimento in gomma con sezione adeguata (3 × 1,5 mm

Non tirare mai il cavo di alimentazione per estrarre la spina dalla presa. Pericolo! Per evitare il più possibile il rischio di lesioni, ogni volta che si utilizza l'apparecchio osservare le avvertenze sulla sicurezza riportate di seguito. Indossare sempre l'equipaggiamento di protezione personale: – maschera antipolvere – protezione per l'udito – occhiali protettivi. Segare sempre un solo pezzo alla volta. Durante l'operazione di taglio, premere sempre il pezzo sul banco. Non inclinare il pezzo da tagliare. Non esercitare mai una pressione laterale per frenare il nastro della sega. Se necessario, utilizzare: – Lo spingipezzo se la distanza tra la battuta di arresto e il nastro della sega è <= 120 mm; – un supporto per i pezzi da segare di una certa lunghezza, che altrimenti, una volta tagliati, cadrebbero a terra; – un sistema di aspirazione per trucioli e segatura; – se si devono segare dei pezzi a forma circolare, utilizzare un dispositivo di fissaggio adeguato, in modo che il pezzo non possa ruotare; – quando si segano di taglio i pezzi piatti, bisogna utilizzare un angolo di battuta adatto, che impedisca al pezzo di rovesciarsi. Prima di iniziare i lavori, verificare l'integrità dei seguenti componenti: – il nastro della sega; – il coperchio superiore e inferiore del nastro. Sostituire immediatamente le parti eventualmente danneggiate. Assumere la posizione di lavoro corretta (i denti della sega devono essere rivolti verso l'operatore). Non segare mai più pezzi contemporaneamente, né fasci composti da più elementi singoli. Se i singoli pezzi vengono trascinati in modo incontrollato dalla lama, si rischia di provocare incidenti. Pericolo di trascinamento! Non indossare mai indumenti larghi, gioielli o guanti che potrebbero rimanere impigliati nelle parti rotanti dell'apparecchio. In caso di capelli lunghi, raccoglierli assolutamente sotto una retina di protezione. Non tagliare mai pezzi su cui si trovino funi, corde, nastri, cavi o fili metallici oppure che contengano simili materiali.

9.1 Regolazione in altezza della guida

superiore del nastro L'altezza della guida superiore del nastro (24) deve essere regolata nei seguenti casi: – prima di ogni operazione di taglio, per adattarla all'altezza del pezzo (durante il taglio, la guida superiore del nastro (24) deve trovarsi circa 3 mm sopra il pezzo) – dopo eventuali modifiche sul nastro o sul banco della sega (ad esempio sostituzione del nastro o messa in tensione del nastro, regolazione del banco della sega). Pericolo! Prima di regolare la guida superiore del nastro e l'inclinazione del banco: – spegnere l'apparecchio; – attendere che il nastro della sega si fermi.

1. Svitare il dado di fissaggio (23).

2. Girare le vite di regolazione (22) in modo che

la guida superiore (24) si trovi ca. 3 mm sopra il pezzo.

3. Serrare nuovamente il dado di fissaggio (23).

9.2 Processo di taglio

1. Se necessario impostare l'inclinazione del

banco. Pericolo di contraccolpo dei pezzi da segare (il pezzo rimane impigliato nel nastro della sega colpendo l'operatore)! Non tenere gli oggetti da segare in posizione inclinata.

2. Se necessario, utilizzare la battuta parallela

(17) o la battuta trasversale (20). Pericolo d'inceppamento del pezzo! Durante il taglio con arresto parallelo e banco inclinato, l'arresto parallelo deve essere fissato sul lato del banco inclinato verso il basso.

3. Fissare la guida superiore del nastro 3 mm

sopra il pezzo. (Vedere il capitolo 9.1 per i dettagli.) Nota: Prima di segare un pezzo, eseguire sempre un taglio di prova e, se necessario, effettuare le dovute regolazioni.

4. Appoggiare il pezzo sul banco della sega.

5. Mettere in funzione la sega.

6. Segare il pezzo con un'unica passata.

7. Se non si deve continuare a lavorare subito

dopo, spegnere la sega. Pericolo! Prima di ogni intervento di manutenzione e pulizia:

1. spegnere l'apparecchio;

2. attendere l'arresto completo della sega;

3. scollegare la spina di alimentazione.

– Alla fine di ogni intervento di manutenzione e pulizia reinserire, attivare e controllare tutti i dispositivi di sicurezza. – Gli elementi danneggiati, in particolare i dispositivi di sicurezza, devono essere sostituiti esclusivamente con parti originali, in quanto le parti non collaudate e approvate dal produttore potrebbero provocare danni imprevedibili. – Gli interventi di manutenzione o di riparazione non descritti in questa sezione devono essere effettuati esclusivamente da personale tecnico specializzato.

10.1 Sostituzione del nastro della sega

Pericolo! Il pericolo di taglio sussiste anche con il nastro della sega fermo. Indossare sempre i guanti per sostituire il nastro. Utilizzare solo nastri adatti (vedere "Dati tecnici").

1. Rimozione della battuta parallela (17)

2. Allentare le quattro viti ad alette sul profilo di

guida della battuta (16) ed estrarre il profilo.

3. Aprire entrambi gli sportelli dell'alloggiamento.

4. Ribaltare in avanti il coperchio inferiore del

5. Abbassare completamente la guida superiore

6. Girare la ruota di regolazione (19) in senso

antiorario fino ad allentare il nastro.

7. Estrarre dall'alto il listello parapolvere (25) e

8. Togliere il nastro della sega e farlo passare

attraverso – la fessura nel banco della sega (10), – il coperchio del nastro della sega in corrispondenza della guida superiore del nastro (24), – il vano laterale del nastro della sega e – le guide del nastro.

10. Cura e manutenzioneITALIANOit

9. Inserire un nuovo nastro verificando che la

posizione sia corretta: i denti devono essere rivolti verso la parte anteriore della sega (lato dello sportello). 10.Appoggiare il nastro della sega al centro sui rivestimenti di gomma. 11.Girare la ruota di regolazione (19) in senso orario, fino a quando il nastro della sega non scivola più. 12.Reinserire il listello parapolvere (25). 13.Ribaltare all'indietro (chiudere) il coperchio inferiore del nastro della sega (7). Pericolo! Chiudere gli sportelli dell'alloggiamento solo quando il coperchio inferiore del nastro della sega è ribaltato all'indietro. 14.Chiudere entrambi gli sportelli dell'alloggiamento. 15.Successivamente: – Tendere il nastro della sega (capitolo 8.2). – Allineare il nastro della sega (capitolo 10.2). – Regolare le guide del nastro (capitoli 10.3 e 10.4). – Fare funzionare la sega almeno per un minuto per prova. – Spegnere la sega, scollegare la spina di alimentazione, controllare nuovamente le impostazioni e regolarle all'occorrenza.

10.2 Allineamento del nastro della sega

(regolazione dell'andamento del nastro) Se il nastro non si muove al centro sui rivestimenti di gomma, bisogna regolare l'inclinazione del rullo superiore della sega.

1. Svitare il dado di fissaggio (26).

2. Girare la vite di regolazione (27).

– Se il nastro tende a muoversi verso la parte posteriore della sega: girare la ruota di regolazione (27) in senso orario. – Se il nastro tende a muoversi verso la parte anteriore della sega: girare la ruota di regolazione (27) in senso antiorario.

3. Serrare nuovamente il dado di fissaggio (26).

10.3 Regolazione della guida superiore

del nastro La guida superiore del nastro è composta da: – una rotella di supporto (sostiene il nastro della sega da dietro); – due rulli di guida (conducono il nastro della sega in senso laterale). Queste parti devono essere regolate dopo ogni cambio e ogni allineamento del nastro della sega. Nota: Controllare regolarmente l'usura dei rulli e, se necessario, sostituirli tutti contemporaneamente. Regolazione del rullo di supporto

1. Allentare la vite (29) per il rullo di supporto.

2. Regolare il rullo di supporto (28) (distanza

rullo di supporto-nastro della sega = 0,5 mm - se viene mosso a mano, il nastro non deve entrare in contatto con il rullo di supporto).

3. Stringere nuovamente la vite (29) del rullo di

supporto. Regolazione dei rulli di guida

4. Allentare la vite (31) per il rullo di guida.

5. Spostare il rullo di guida (30) in modo che

risulti adiacente al nastro.

6. Stringere nuovamente la vite (31) del rullo di

7. Regolare allo stesso modo il rullo di guida sul

lato opposto del nastro.

10.4 Regolazione della guida inferiore

del nastro La guida inferiore del nastro è composta da: – una rotella di supporto (sostiene il nastro della sega da dietro); – due rulli di guida (conducono il nastro della sega in senso laterale). Queste parti devono essere nuovamente regolate dopo ogni cambio e dopo ogni allineamento del nastro della sega. Nota: Controllare regolarmente l'usura del rullo di supporto e dei rulli di guida e, se necessario, sostituire contemporaneamente i due rulli di guida. Preparazione

1. Aprire lo sportello inferiore dell'alloggiamento

e il coperchio inferiore del nastro della sega (7). Regolazione del rullo di supporto

1. Allentare la vite (33) per il rullo di supporto.

2. Regolare il rullo di supporto (32) (distanza

rullo di supporto-nastro della sega = 0,5 mm - se viene mosso a mano, il nastro non deve entrare in contatto con il rullo di supporto).

3. Stringere nuovamente la vite (33) del rullo di

supporto. Regolazione dei rulli di guida

4. Allentare la vite (35) per il rullo di guida.

5. Spostare il rullo di guida (34) in modo che

risulti adiacente al nastro.

6. Stringere nuovamente la vite (35) del rullo di

7. Regolare allo stesso modo il rullo di guida sul

lato opposto del nastro.

8. Chiudere il coperchio inferiore del nastro per

9. Chiudere lo sportello inferiore

10.5 Sostituzione dei rivestimenti di

plastica Controllare regolarmente l'usura dei rivestimenti di plastica dei rulli del nastro. Sostituire i rivestimenti di plastica solo a coppie.

1. Rimuovere il nastro della sega (capitolo 10.1).

2. Con un piccolo cacciavite afferrare i

rivestimenti di plastica e rimuoverli.

3. Sistemare i nuovi rivestimenti di plastica e

inserire nuovamente il nastro della sega.

10.6 Sostituzione dell'inserto del banco

L'inserto del banco (11) deve essere sostituito quando la fessura è danneggiata.

1. Svitare le viti dell'inserto del banco.

2. Rimuovere l'inserto del banco.

3. Inserire un nuovo inserto del banco.

4. Serrare le viti dell'inserto del banco.

10.7 Pulizia della sega

1. Aprire lo sportello inferiore dell'alloggiamento.

2. Rimuovere i trucioli e la segatura con una

spazzola o un aspirapolvere da: – lo spazio interno dell'alloggiamento inferiore – le guide del nastro della sega – gli elementi di comando.

10.8 Custodia della sega

Pericolo! Custodire l'apparecchio in maniera tale – che non possa essere acceso accidentalmente e – che nessuno possa ferirsi. Attenzione! Non custodire l'apparecchio all'aperto o in ambiente umido senza adeguata protezione. Utilizzare solo accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. A Nastro della sega per legno e materie plastiche - tagli curvi 1712x6x0,36 0909057175 B Nastro della sega per legno e plastica - tagli universali 1712x12x0,36 0909057183 C Nastro della sega per metalli non ferrosi, materie plastiche, alluminio e legno 1712x12x0,36 0909057191 D Dispositivo per taglio circolare (max. altezza di taglio 30 mm) 631327000 E Aspiratutto Metabo e impianti di aspirazione (vedere il catalogo) F Supporto a rulli RS 420 0910053353 Il programma completo degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Pericolo! Fare riparare l'elettroutensile esclusivamente da personale tecnico qualificato e solo con l'impiego di pezzi di ricambio originali. Solo così può essere salvaguardata la sicurezza dell'elettroutensile. In caso di danneggiamento, il cavo di alimentazione del dispositivo deve essere sostituito con un cavo di alimentazione originale Metabo. Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Di seguito sono decritti i malfunzionamenti e i problemi che possono essere risolti dall'operatore. Qualora gli interventi qui descritti non siano sufficienti a risolvere il problema, consultare il capitolo 12. "Riparazione". Pericolo! L'insorgere di problemi e anomalie è spesso causa di incidenti. Pertanto, prestare attenzione a quanto indicato di seguito: Scollegare la spina di alimentazione prima di rimuovere il guasto. Alla fine di ogni intervento di riparazione, reinserire, attivare e controllare tutti i dispositivi di sicurezza. Il motore non funziona Gli sportelli dell'alloggiamento sono dotati di un dispositivo di sicurezza, che spegne il motore se viene aperto uno sportello dell'alloggiamento mentre la sega è accesa. – Gli sportelli devono essere chiusi durante il funzionamento dell'apparecchio. Il relè di sottotensione è stato attivato da una caduta di tensione imprevista. – Riaccendere la macchina. Mancanza di corrente. – Controllare il cavo d’alimentazione, la presa, la spina ed il fusibile. Il motore si surriscalda, ad esempio a causa dell'accumulo di trucioli nell'alloggiamento o del nastro della sega non affilato.

13. Rispetto dell'ambiente

– Eliminare la causa del surriscaldamento, lasciare raffreddare per alcuni minuti, quindi accendere di nuovo il motore. Il nastro della sega scorre fuori dalla linea di taglio Il nastro della sega non gira al centro delle ruote conduttrici: – regolare l'inclinazione del rullo superiore della sega a nastro (capitolo 10.2). Il nastro della sega si rompe Errata tensione del nastro: – correggere la tensione del nastro (capitolo 8.2). Carico eccessivo: – ridurre la pressione contro il nastro della sega. Nastro errato. – Sostituire il nastro della sega (capitolo 10.1): pezzo sottile = nastro stretto pezzo spesso = nastro largo. Il nastro è deformato Carico eccessivo: – impedire l'eventuale pressione laterale sul nastro della sega. L'apparecchio vibra Fissaggio insufficiente: – fissare la sega in modo corretto su un basamento idoneo (capitolo 6.2). Il banco della sega è staccato: – regolare e fissare il banco della sega. Il fissaggio del motore è allentato: – controllare le viti di fissaggio e serrare all'occorrenza. Il bocchettone di aspirazione dei trucioli è otturato Non è allacciato alcun impianto di aspirazione oppure la potenza di aspirazione è troppo bassa: – collegare l'impianto di aspirazione o aumentare la potenza di aspirazione (velocità dell'aria >= 20 m/s sul bocchettone di aspirazione trucioli). Spiegazioni relative ai dati riportati a pagina xy. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. U =tensione di rete I =corrente nominale F =protezione min.

=assorbimento di potenza nominale

=numero di giri al minimo

=lunghezza del nastro

=larghezza del nastro

=max spessore del nastro H =max altezza di taglio B =passaggio laterale W =campo di oscillazione del banco

=dimensioni del dispositivo (Lun x Lar x Alt)

=dimensioni del banco (Lun x Lar)

=altezza di lavoro senza basamento m=peso

=diametro per l'attacco di aspirazione ~ corrente alternata Dispositivo di classe di protezione II I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 61029:

=valore di emissione vibrazione

= incertezza (vibrazioni) Livello sonoro classe A tipico

=livello di pressione acustica

=livello di potenza acustica

=incertezza Indossare la protezione dell'udito!
