BRUGSANVISNING BAS 261 Precision METABO

4.1 Symboler på apparatet

For at sagen skal stå sikkert, må den være festet på et solid underlag. Montere sagen på bordet:

3. Juster spenningen om nødvendig:

1. Innstill sagbordets helling om nødvendig.

7. Slå av sagen hvis du ikke skal fortsette

2. Vent til sagen står stille.

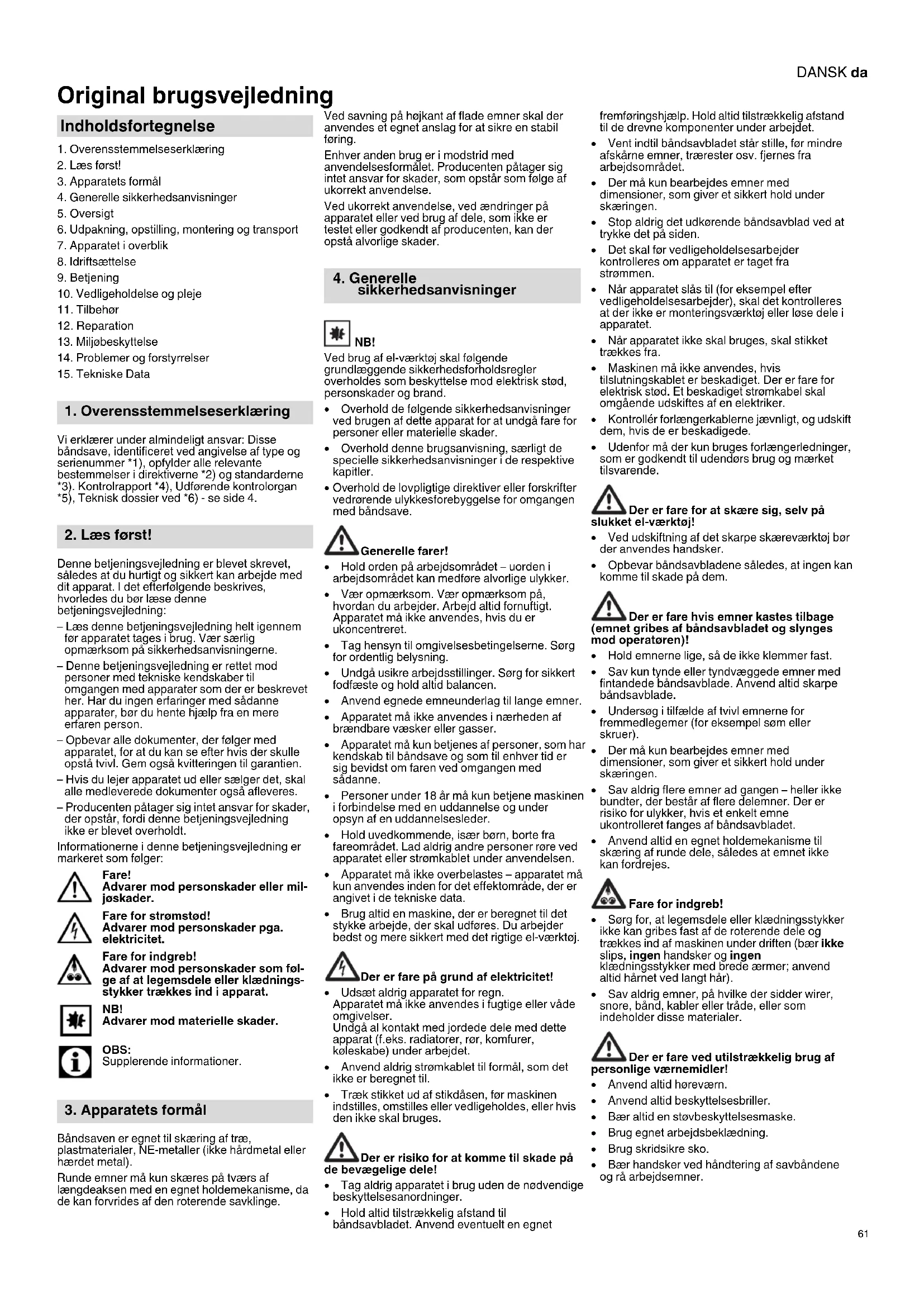

Original brugsvejledning

4. Generelle sikkerhedsanvisninger

10. Vedligeholdelse og pleje

Vi erklærer under almindeligt ansvar: Disse båndsave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Kontrolrapport *4), Udførende kontrolorgan *5), Teknisk dossier ved *6) - se side 4. Denne betjeningsvejledning er blevet skrevet, således at du hurtigt og sikkert kan arbejde med dit apparat. I det efterfølgende beskrives, hvorledes du bør læse denne betjeningsvejledning: – Læs denne betjeningsvejledning helt igennem før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne. – Denne betjeningsvejledning er rettet mod personer med tekniske kendskaber til omgangen med apparater som der er beskrevet her. Har du ingen erfaringer med sådanne apparater, bør du hente hjælp fra en mere erfaren person. – Opbevar alle dokumenter, der følger med apparatet, for at du kan se efter hvis der skulle opstå tvivl. Gem også kvitteringen til garantien. – Hvis du lejer apparatet ud eller sælger det, skal alle medleverede dokumenter også afleveres. – Producenten påtager sig intet ansvar for skader, der opstår, fordi denne betjeningsvejledning ikke er blevet overholdt. Informationerne i denne betjeningsvejledning er markeret som følger: Fare! Advarer mod personskader eller mil- jøskader. Fare for strømstød! Advarer mod personskader pga. elektricitet. Fare for indgreb! Advarer mod personskader som føl- ge af at legemsdele eller klædnings- stykker trækkes ind i apparat. NB! Advarer mod materielle skader. OBS: Supplerende informationer. Båndsaven er egnet til skæring af træ, plastmaterialer, NE-metaller (ikke hårdmetal eller hærdet metal). Runde emner må kun skæres på tværs af længdeaksen med en egnet holdemekanisme, da de kan forvrides af den roterende savklinge. Ved savning på højkant af flade emner skal der anvendes et egnet anslag for at sikre en stabil føring. Enhver anden brug er i modstrid med anvendelsesformålet. Producenten påtager sig intet ansvar for skader, som opstår som følge af ukorrekt anvendelse. Ved ukorrekt anvendelse, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader. NB! Ved brug af el-værktøj skal følgende grundlæggende sikkerhedsforholdsregler overholdes som beskyttelse mod elektrisk stød, personskader og brand. Overhold de følgende sikkerhedsanvisninger ved brugen af dette apparat for at undgå fare for personer eller materielle skader. Overhold denne brugsanvisning, særligt de specielle sikkerhedsanvisninger i de respektive kapitler. Overhold de lovpligtige direktiver eller forskrifter vedrørende ulykkesforebyggelse for omgangen med båndsave. Generelle farer! Hold orden på arbejdsområdet – uorden i arbejdsområdet kan medføre alvorlige ulykker. Vær opmærksom. Vær opmærksom på, hvordan du arbejder. Arbejd altid fornuftigt. Apparatet må ikke anvendes, hvis du er ukoncentreret. Tag hensyn til omgivelsesbetingelserne. Sørg for ordentlig belysning. Undgå usikre arbejdsstillinger. Sørg for sikkert fodfæste og hold altid balancen. Anvend egnede emneunderlag til lange emner. Apparatet må ikke anvendes i nærheden af brændbare væsker eller gasser. Apparatet må kun betjenes af personer, som har kendskab til båndsave og som til enhver tid er sig bevidst om faren ved omgangen med sådanne. Personer under 18 år må kun betjene maskinen i forbindelse med en uddannelse og under opsyn af en uddannelsesleder. Hold uvedkommende, især børn, borte fra fareområdet. Lad aldrig andre personer røre ved apparatet eller strømkablet under anvendelsen. Apparatet må ikke overbelastes – apparatet må kun anvendes inden for det effektområde, der er angivet i de tekniske data. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Du arbejder bedst og mere sikkert med det rigtige el-værktøj. Der er fare på grund af elektricitet! Udsæt aldrig apparatet for regn. Apparatet må ikke anvendes i fugtige eller våde omgivelser. Undgå al kontakt med jordede dele med dette apparat (f.eks. radiatorer, rør, komfurer, køleskabe) under arbejdet. Anvend aldrig strømkablet til formål, som det ikke er beregnet til. Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles eller vedligeholdes, eller hvis den ikke skal bruges. Der er risiko for at komme til skade på de bevægelige dele! Tag aldrig apparatet i brug uden de nødvendige beskyttelsesanordninger. Hold altid tilstrækkelig afstand til båndsavbladet. Anvend eventuelt en egnet fremføringshjælp. Hold altid tilstrækkelig afstand til de drevne komponenter under arbejdet. Vent indtil båndsavbladet står stille, før mindre afskårne emner, trærester osv. fjernes fra arbejdsområdet. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Stop aldrig det udkørende båndsavblad ved at trykke det på siden. Det skal før vedligeholdelsesarbejder kontrolleres om apparatet er taget fra strømmen. Når apparatet slås til (for eksempel efter vedligeholdelsesarbejder), skal det kontrolleres at der ikke er monteringsværktøj eller løse dele i apparatet. Når apparatet ikke skal bruges, skal stikket trækkes fra. Maskinen må ikke anvendes, hvis tilslutningskablet er beskadiget. Der er fare for elektrisk stød. Et beskadiget strømkabel skal omgående udskiftes af en elektriker. Kontrollér forlængerkablerne jævnligt, og udskift dem, hvis de er beskadigede. Udenfor må der kun bruges forlængerledninger, som er godkendt til udendørs brug og mærket tilsvarende. Der er fare for at skære sig, selv på slukket el-værktøj! Ved udskiftning af det skarpe skæreværktøj bør der anvendes handsker. Opbevar båndsavbladene således, at ingen kan komme til skade på dem. Der er fare hvis emner kastes tilbage (emnet gribes af båndsavbladet og slynges mod operatøren)! Hold emnerne lige, så de ikke klemmer fast. Sav kun tynde eller tyndvæggede emner med fintandede båndsavblade. Anvend altid skarpe båndsavblade. Undersøg i tilfælde af tvivl emnerne for fremmedlegemer (for eksempel søm eller skruer). Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Sav aldrig flere emner ad gangen – heller ikke bundter, der består af flere delemner. Der er risiko for ulykker, hvis et enkelt emne ukontrolleret fanges af båndsavbladet. Anvend altid en egnet holdemekanisme til skæring af runde dele, således at emnet ikke kan fordrejes. Fare for indgreb! Sørg for, at legemsdele eller klædningsstykker ikke kan gribes fast af de roterende dele og trækkes ind af maskinen under driften (bær ikke slips, ingen handsker og ingen klædningsstykker med brede ærmer; anvend altid hårnet ved langt hår). Sav aldrig emner, på hvilke der sidder wirer, snore, bånd, kabler eller tråde, eller som indeholder disse materialer. Der er fare ved utilstrækkelig brug af personlige værnemidler! Anvend altid høreværn. Anvend altid beskyttelsesbriller. Bær altid en støvbeskyttelsesmaske. Brug egnet arbejdsbeklædning. Brug skridsikre sko. Bær handsker ved håndtering af savbåndene og rå arbejdsemner. Indholdsfortegnelse

sikkerhedsanvisningerDANSKda

Træstøv udgør en sundhedsrisiko! Forskellige træstøvarter (f.eks. af bøge-, egetræ og ask) kan forårsage kræft hvis de inhaleres. Der må kun arbejdes med et udsugningsanlæg. Udsugningsanlægget skal overholde værdierne, der er angivet i de tekniske data. Sørg for, at der under arbejdet kun kommer så lidt træstøv ud i omgivelserne som muligt: – Aflejringer af træstøv fjernes fra arbejdsområdet (ikke ved at puste!); – Utætheder i udsugningsanlægget tætnes; – Sørg for en god udluftning. Ændringer på maskinen eller brug af dele, som producenten ikke har kontrolleret eller godkendt, udgør en risiko Dette apparat monteres nøjagtigt som beskrevet i denne vejledning. Anvend derfor kun dele, der er godkendt af producenten. Dette gælder især for: – Båndsavblade (for bestillingsnummer, se de tekniske data); – Sikkerhedsudstyr (for bestillingsnumre, se reservedelsliste). Foretag ingen ændringer på delene. NB! Brugen af andet værktøj og tilbehør kan medføre fare for kvæstelser. Der kan være risiko på grund af mangler ved apparatet! Apparat samt tilbehør skal altid behandles ordentligt. Følg altid vedligeholdelsesforskrifterne. Apparatet kontrolleres før hver idriftsættelse for beskadigelser: Før apparatet tages i brug skal sikkerhedsudstyret, beskyttelsesanordningerne eller reservedele, som er lettere beskadiget, nøje undersøges for om de er i orden og om de fungerer korrekt. Kontroller om de bevægelige dele fungerer fejlfrit og ikke klemmer. Samtlige dele skal være korrekt monteret og opfylde alle betingelser for at sikre at apparatet fungerer fejlfrit. Beskadigede beskyttelsesanordninger eller dele skal repareres eller udskiftes af en elektriker. Beskadigede kontakter skal udskiftes i en serviceafdeling. Apparatet må ikke anvendes, når en kontakt ikke kan slå korrekt til eller fra. Hold håndgrebene tørre og fri for olie og fedtstoffer. Hold skæreværktøjet skarpt og rent, for at kunne arbejde bedre og mere sikkert. Brug ikke beskadigede eller deformerede savbånd. Risiko på grund af larm! Anvend altid høreværn. Fare pga. blokerende emner eller dele af emner! I tilfælde af blokering:

1. Sluk for maskinen,

2. Træk netstikket ud,

4. Fjern blokeringen vha. værktøj.

4.1 Symboler på apparatet

Fare! Hvis der ikke tages hensyn til følgende advarsler, er der risiko for kvæstelser eller materielle skader. Læs betjeningsvejledningen. Brug beskyttelsesbriller og høreværn. Træk altid netstikket ud før indstillings-, vedligeholdelses- eller istandsættelsesarbejde. Ret ikke lysstrålen mod øjnene på personer eller dyr. Brug høreværn. Højdejustering Indstilling af savbåndets løb. Angivelser på typeskiltet: (a) Producent (b) Serienummer (c) Maskinbetegnelse (d) Motordata (se også "Tekniske data") (e) Bortskaffelsessymbol – apparatet kan bortskaffes via producenten (f) CE-mærke – dette apparat overholder EU- direktiverne i henhold til overensstemmelseserklæringen (g) Konstruktionsår (h) Dimensioner for tilladte savbånd 4.2Sikkerhedsindretninger Øvre savbåndsafdækning Den øvre savbåndsafdækning (6) beskytter mod utilsigtet berøring af savbåndet og mod omflyvende spåner. For at den øvre savbåndsafdækning giver en tilstrækkelig beskyttelse mod berøring af savbåndet, skal det øvre båndstyr altid have 3 mm afstand til emnet. Nedre savbåndsafdækning Den nedre savbåndsafdækning (7) beskytter mod utilsigtet berøring af savbåndet under savbordet. Den nederste savbåndsafdækning skal altid være påmonteret under driften. Kabinetdøre Kabinetdørene (4) beskytter mod berøring af de drivende dele i savens indre. Kabinetdørene er forsynet med en dørlås. Denne slår motoren fra, når en kabinetdør åbnes og saven er tilsluttet. Kabinetdørene skal være lukkede under driften. Skubbestok Skubbestokken (8) anvendes som en forlængelse af hånden og beskytter mod utilsigtet berøring af savbåndet. Skubbestokken skal altid anvendes, hvis afstanden mellem savbånd og parallelanslag er mindre end 120 mm. Skubbestokken skal føres i en vinkel på 20° … 30° i forhold til savbordets overflade. Udskift skubbestokken når den er ødelagt. Se side 2 - 3. 1 Tænd-/sluk-kontakt til belysning af skæreområde 2Tænd-kontakt 3 Sluk-kontakt 4Kabinetdøre 5 Drejelås til åbning af kabinetdør 6 Øvre savbåndsafdækning (på øverste båndføring) 7 Nedre savbåndsafdækning 8Skubbestok 9 Boring i savbord 10 Savbord 11 Bordprofil 12 Spånudsugningsstuds 13 Klemmeskrue (hældningsindstilling af savbord) 14 Låseskruer til savbordet 15 Endestopskrue på savbord 16 Anslagsføringsprofil 17 Parallelanslag 18 Klemmegreb til parallelanslaget 19 Stillehjul til savbåndstilspænding 20 Tværanslag 21 Klemmegreb på tværanslag 22 Stillehjul (højdeindstilling af øverste båndføring) 23 Kontramøtrik (højdeindstilling af øverste båndføring) 24 Øverste båndføring 25 Støvbeskyttelsesliste 26 Kontramøtrik (til stillehjul til hældningsindstilling af den øvre båndsavvalse) 27 Stillehjul til hældning af den øvre båndsavvalse 28 Øverste støttevalser 29 Skruer til de øverste støttevalser 30 Øverste føringsvalse 31 Skrue til den øverste føringsvalse 32 Nederste støttevalser 33 Skruer til de nederste støttevalser 34 Nederste føringsvalse 35 Skrue til den nederste føringsvalse

Udpak og transporter saven med hjælp fra en anden person. Undgå at løfte eller transportere saven ved den øvere savbåndsafdækning (6).

6.2 Fastgørelse af saven

For at sikre stabiliteten skal saven fastgøres på et stabilt underlag. Fastgørelse på arbejdsbænk:

1. Underlaget skal forsynes med 4 boringer.

2. Stik skruerne oven fra gennem grundpladen

6.3 Montering af savbordet

1. Savbordet (10) føres hen over savbåndet og

lægges på savbordsføringen.

2. Savbordet fastgøres med hhv. fire skruer (14)

og skiver til savbordsføringen - og skal ikke strammes endnu; det skal først positioneres (se kapitel 6.4).

– retvinklet i forhold til båndsavbladet. Positionering af savbordet fra siden Fare! Der er også risiko for at komme til skade på et stillestående båndsavblad. Anvend et værktøj til løsnen og fastspænding af låseskruerne, som sørger for at hånden har tilstrækkelig afstand til båndsavbladet.

1. Positioner savbordet (10) således, at

savbåndet befinder sig i midten af bordprofilen (11).

2. Kontrollér savbåndets tilspænding. (For

6. Kontrollér ved hjælp af en vinkel, om

savbordet er retvinklet i forhold til savbåndet. Skulle savbordet ikke være retvinklet i forhold til savbåndet, bedes du venligst justere endestopskruen (15) som følger:

1. Klemmeskruen (13) løsnes.

2. Drej med en unbrakonøgle endestopskruen

(15) gennem boringen (9) i savbordet mod urets retning.

3. Ved hjælp af en vinkel positioneres savbordet

retvinklet i forhold til savbåndet og klemmeskruen (13) strammes igen.

4. Drej med en unbrakonøgle endestopskruen

(15) gennem boringen (9) i savbordet mod urets retning, indtil endestopskruen (15) lige præcis berører savkabinettet.

anslagsføringsprofilen Fastgør anslagsføringsprofilen (16) med fire vingeskruer og underlægsskiver på savbordet.

6.6 Montering af parallelanslag

Parallelanslaget (17) kan monteres både til venstre og højre for savbåndet. Klem parallelanslaget fast

1. Hægt parallelanslaget på den bagerste

2. Påsæt parallelanslaget fortil på

Øvre båndføring (24) stilles helt nedad. (For detaljer, se kapitel 9.1). Udhængt tilbehør afmonteres. Undgå at løfte eller transportere savene ved sikkerhedsanordningerne. Vær to personer om at transportere savene. OBS: I dette kapitel opstilles kort de vigtigste betjeningselementer på apparatet. Korrekt omgang med apparatet er beskrevet i kapitlet "Betjening". Læs kapitlet "Betjening", før apparatet tages i brug. Tænd-/sluk-kontakt Tænd = den grønne kontakt (2) trykkes ned. Sluk = den røde kontakt (3) trykkes ned. Genstartssikring: Et underspændingsrelæ udløses ved strømsvigt. Dermed forhindres, at maskinen starter af sig selv så snart spændingen igen er vendt tilbage. For at starte på ny, skal den grønne kontakt trykkes ind igen. Drejeskrue kabinetdør Med drejelåsen (5) kan man åbne og lukke kabinetdøren. Åben øverste/nederste kabinetdør:

1. Drej drejelåsen (5) flere omgange mod urets

retning. Kabinetdøren åbner sig en smule. Dørsikringen aktiveres og slår motoren fra. Fare pga. fritliggende båndsavblade og båndsavvalser! Slår motoren ikke fra efter åbning af døren, eller springer døren straks op, er dørsikringen eller lukkemekanismen defekt. Tag saven ud af drift, og få den repareret af den lokale serviceafdeling.

2. Drej drejelåsen (5) videre mod urets retning.

Kabinetdøren åbner helt. Luk øverste/nederste kabinetdør: Tryk på kabinetdøren og drej drejelåsen (5) i urets retning, indtil kabinetdøren lukker helt. Reguleringshjul til båndsavbladstilspænding Med stillehjulet (19) kan man korrigere spændingen på savbåndet efter behov. (For detaljer, se kapitel 8.2). Stillehjul til hældning af den øvre båndsavvalse (indstilling af savbåndets løb) Med stillehjulet (27) kan hældningen på den øvre båndsavvalse ændres ved behov. Ved at justere hældningen positioneres savbåndet således, at det løber centralt på båndsavvalsernes plastunderlag. (For detaljer, se kapitel 10.2). Hældningsregulering til savbordet Efter at klemmeskruen (13) er løsnet, kan savbordet (10) hældes trinløst med op til 45° mod savbåndet. Parallelanslag Parallelanslaget (17) klemmes fast på forsiden og fikseres yderligere med nedholderen på bagsiden af savbordet. Parallelanslaget kan monteres både til venstre og til højre for båndsavbladet. (For detaljer, se kapitel 6.6). Tværanslag Tværanslaget (20) skubbes ind forfra i noten i savbordet. Til vinkelsnit kan tværanslaget justeres 60° mod begge sider. Til vinkelsnit på 45° og 90° er der tilhørende anslag. For indstilling af en vinkel: Løsn klemmegrebet (21) ved at dreje mod urets retning. Risiko for kvæstelser! Klemmegrebet (21) skal være tilspændt ved skæring med tværanslag. Fare! Saven bør først tages i brug, når følgende forberedelser er blevet gennemført: – Saven er fastgjort; – Savbordet er monteret og positioneret; – Sikkerhedsindretningerne er kontrolleret. Tilslut først saven til strømforsyningen, når alle anførte betingelser er opfyldte! I modsat fald er der risiko for, at saven starter utilsigtet og medfører alvorlige kvæstelser.

spånudsugningsanlægget Fare! Enkelte savsmuldsarter (f.eks. fra ege-, bøge- og asketræ) kan forårsage kræft ved indånding: Arbejd kun med et spånudsugningsanlæg i lukkede rum (luftstrømningshastighed ved savens udsugningsstuds >= 20 m/s). NB! Anvendelse af maskinen uden spånudsugningsanlæg er kun mulig: – udendørs i det frie; – ved kortvarig drift (op til maks. 30 driftsminutter); – ved brug af ansigtsmaske. – Når der ikke anvendes et spånudsugningsanlæg, samler der sig savspåner, som skal fjernes regelmæssigt. Tilslut spånudsugningsanlægget eller en industristøvsuger med adapter til spånudsugningsstudserne (12).

8.2 Tilspænding af savbåndet

Fare! For høj spænding kan medføre brud på båndsavbladet. For lav spænding kan medføre at drivhjulet glider igennem og føre til en standsning af savbåndet.

2. For at kontrollere spændingen, skal man

trykke mod savbåndet fra siden med fingeren i midten mellem savbordet og den øvre båndføring (savbåndet må kun kunne trykkes 3 til 5 mm ind fra siden).

3. Efter behov korrigeres spændingen:

– En drejning af stillehjulet (19) med urets retning øger tilspændingen. – En drejning af stillehjulet (19) mod urets retning reducerer tilspændingen.

8.3 Strømtilslutning

Fare! Elektrisk spænding Saven må kun anvendes i tørre omgivelser. Tilslut kun saven til strømkilder som opfylder nedenstående betingelser (se også "Tekniske data"): – Netspænding og -frekvens skal svare til de data, der står på apparatets typeskilt; – Sikring med en HFI-afbryder med en mærkestrøm på 30 mA; – Stikkontakter skal være installeret, jordet og kontrolleret i overensstemmelse med forskrifterne OBS: Henvend dig til din forsyningsvirksomhed eller til en elektriker, hvis du skulle være i tvivl om at husets elektriske tilslutninger overholder kravene. Læg strømkablet sådan at det hverken forstyrrer eller bliver beskadiget under arbejdet. Beskyt strømkablet mod varme, aggressive væsker og skarpe kanter. Anvend kun gummikabler med tilstrækkeligt tværsnit som forlængerledning (3 × 1,5 mm

Træk ikke stikket fra stikkontakten ved at trække i kablet. Fare! For at holde risikoen for kvæstelser så lav som muligt, skal følgende sikkerhedsanvisninger overholdes ved alle arbejder: Brug personlige værnemidler: – Støvbeskyttelsesmaske; –Høreværn; – Beskyttelsesbriller. Sav kun et emne ad gangen. Tryk altid emnet ned mod bordet under skæringen.

Klem ikke emnet fast. Stop aldrig båndsavbladet ved at trykke det på siden. Alt efter behov bruges følgende til arbejdet: – Skubbestok – når afstanden anslagsprofil – båndsavblad <=120 mm; – Emneunderlag – ved lange emner, hvis de ellers ville falde ned fra bordet, efter at de er savet over; – Spånudsugningsanlæg – Ved savning af runde emner skal der anvendes en egnet holdemekanisme, således at emnet ikke bliver fordrejet. – Ved savning på højkant af flade emner skal der anvendes en egnet anslagsvinkel, som forhindrer, at emnet kan tippe. Kontroller at følgende er i orden før arbejdet påbegyndes: – Båndsavblad; – Øvre og nedre savbåndsafdækning; Udskift straks defekte dele. Sørg altid for en korrekt arbejdsstilling under arbejdet (savtakkerne skal vise mod brugeren). Sav aldrig flere emner ad gangen – heller ikke bundter, der består af flere delemner. Der er risiko for ulykker, hvis et enkelt emne ukontrolleret fanges af savklingen. Fare for indgreb! Hav ikke brede klædningsstykker, smykker eller handsker på, som kan gribes af de roterende dele i maskinen. Hårnet skal altid anvendes ved langt hår. Skær aldrig emner, på hvilke der sidder wires, snore, bånd, kabler eller tråde eller som indeholder disse materialer.

9.1 Indstilling af højden på den øvre

båndføring Højden på den øvre båndføring (24) skal indstilles: – før hver skæring, for tilpasning til emnets højde (den øvre båndføring (24) skal ved skæringen befinde sig ca. 3 mm over emnet); – efter ændringer på båndsavbladet eller savbordet (f.eks. båndsavblad udskiftes, båndsavblad spændes, savbordet positioneres). Fare! Før indstillingen af det øvre båndstyr og savbordets hældning: – Sluk for maskinen. – Vent til båndsavbladet står stille.

3. Låsemøtrikken (23) tilspændes igen.

1. Indstil savbordets hældning efter behov.

Fare for tilbageslag af emner (emnet gribes af savbåndet og slynges mod operatøren)! Hold emnerne lige, så de ikke klemmer fast.

2. Ved behov anvendes parallelanslaget (17)

eller tværanslaget (20). Fare ved kantning af emnet! Ved save med parallelanslag og hældet savbord skal parallelanslaget fastgøres på den side af savbordet, der hælder nedad.

3. Lås den øvre båndføring 3 mm over emnet.

(For detaljer, se kapitel 9.1). OBS: Gennemfør altid en prøveskæring før emnet gennemskæres og korriger eventuelt indstillingerne.

4. Læg emnet på savbordet.

6. Gennemsav emnet i et træk.

7. Saven bør slukkes, hvis der ikke umiddelbart

skal arbejdes videre med den. Fare! Før vedligeholdelses- eller rengøringsarbejder startes:

1. Sluk for maskinen.

2. Vent indtil savklingen står stille.

3. Træk strømkablet fra.

– Efter at vedligeholdelses- og rengøringsarbejderne er afsluttede, skal al sikkerhedsudstyr igen monteres og kontrolleres. – Defekte dele, især sikkerhedsudstyr, må kun udskiftes med originale dele, da dele som ikke er afprøvet og godkendt af producenten kan medføre alvorlige ulykker. – Vedligeholdelsesarbejder eller reparationer, som går ud over det, der er beskrevet under dette kapitel, må kun foretages af et faguddannet personale.

10.1 Udskiftning af savbånd

3. Åbn begge kabinetdøre.

4. Klap den nederste savbåndsafdækning (7)

7. Støvbeskyttelseslisten (25) trækkes ud fra

8. Afmonter båndsavbladet og før det igennem

sidder korrekt: Tænderne peger fremefter (dørside) på saven. 10.Båndsavbladet ligger midt for på gummiunderlaget. 11.Drej stillehjulet (19) med urets retning, indtil savbåndet ikke længere glider af. 12.Støvbeskyttelseslisten (25) indsættes igen. 13.Nederste savbåndsafdækning (7) klappes bagud (lukkes). Fare! Luk derefter kabinetdørene, hvis den nederste savbåndsafdækning er klappet bagud. 14.Luk begge kabinetdøre. 15.Derefter: – Savbåndet spændes (se kapitel 8.2); – Savbåndet positioneres (se kapitel 10.2); – Båndføringerne indstilles (se kapitel 10.3 og 10.4); – Lad saven mindst løbe et minut som testkørsel; – Sluk for saven, træk stikket ud, kontroller indstillingerne på ny og tilpas dem i givet fald.

10.2 Savbåndet positioneres (indstilling

af savbåndets løb) Hvis båndsavbladet ikke kører midt på gummiunderlagene, skal den øvre båndsavvalses hældning reguleres:

– Hvis savbåndet skal løbe mere mod bagsiden af saven: Drej stillehjulet (27) med urets retning. – Hvis savbåndet skal løbe mere mod forsiden af saven: Drej stillehjulet (27) mod urets retning.

3. Låsemøtrikken (26) tilspændes igen.

10.3 Positionering af den øvre

båndføring Det øvre båndstyr består af: – en støtterulle (støtter båndsavbladet bagfra), – to styrestifter (styrer båndsavbladet fra siden). Disse dele skal positioneres hver gang savbåndet udskiftes og hver gang savbåndet justeres igen: OBS: Kontroller rullerne regelmæssigt for slid og udskift alle ruller samtidig efter behov. Indstilling af støtteruller

støttevalse og savbånd = 0,5 mm – hvis savbåndet bevæges manuelt, må det ikke berøre støttevalsen)

3. Stram skruen (29) til støttevalsen igen.

Indstilling af styrerullerne

ligger let mod savbåndet.

6. Stram skruen (31) til føringsvalsen igen.

7. Indstil føringsvalsen på den anden side af

savbåndet på samme måde.

10.4 Positionering af den nedre

båndføring Det nederste båndstyr består af: – en støtterulle (støtter båndsavbladet bagfra), – to styrestifter (styrer båndsavbladet fra siden). Disse dele skal positioneres hver gang båndsavbladet udskiftes og hver gang båndsavbladet justeres: OBS: Kontroller støtterullen og styrerullerne regelmæssigt for slid og udskift begge styreruller samtidig efter behov. Forberedelse

1. Åben nederste kabinetdør og nederste

savbåndsafdækning (7).

Indstilling af støtteruller

støttevalse og savbånd = 0,5 mm – hvis savbåndet bevæges manuelt, må det ikke berøre støttevalsen).

3. Stram skruen (33) til støttevalsen igen.

Indstilling af styrerullerne

ligger let mod savbåndet.

6. Stram skruen (35) til føringsvalsen igen.

7. Indstil føringsvalsen på den anden side af

savbåndet på samme måde.

8. Luk den nederste savbåndsafdækning (7).

9. Luk nederste kabinetdør.

10.5 Udskift plastunderlag

Plastunderlagene til båndsavvalserne skal kontrolleres regelmæssigt for slid. Plastunderlagene må kun udskiftes parvist:

skruetrækker og træk dem af.

3. Læg nye plastunderlag på og sæt

båndsavbladet på igen.

10.6 Udskiftning af bordprofilen

Bordprofilen (11) skal udskiftes, hvis savspalten er beskadiget.

1. Skru skruerne på bordprofilen ud.

2. Tag bordprofilen ud.

3. Sæt et nyt planindlæg i.

4. Spænd skruerne på bordprofilen til.

10.7 Rengøring af sav

1. Åben den nederste kabinetdør.

Fare! Opbevar apparatet således, – at det ikke kan sættes i gang af uvedkommende og – at ingen kommer til skade på den stillestående maskine. NB! Opbevar ikke maskinen ubeskyttet i det fri eller i fugtige omgivelser. Brug kun originalt Metabo-tilbehør. Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. A Båndsavklinge til træ, plast, specielt til kurvesnit 1712x6x0,36 0909057175 B Båndsavklinge til træ, plast - universalsnit 1712x12x0,36 0909057183 C Båndsavklinge til non-ferro-metaller, plast, aluminium, træ 1712x12x0,36 0909057191 D Cirkelsnitanordning (maks. snithøjde 30 mm)

E Metabo universalsuger og udsugningsanlæg (se katalog) F Rullestativ RS 420 0910053353 Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Fare! Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres den størst mulige opretholdelse af el-værktøjets sikkerhed. Hvis denne maskines netledning bliver beskadiget, skal den erstattes af en original netledning fra Metabo. Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el- værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Nedenfor beskrives problemer og forstyrrelser, som du selv må afhjælpe. Hvis de her beskrevne problemløsninger ikke hjælper dig vider, se kapitel 12. "Reparation". Fare! I forbindelse med problemer og forstyrrelser sker der særligt mange ulykker. Vær derfor opmærksom på følgende: Træk netstikket ud før enhver afhjælpning af fejl. Efter hver afhjælpning af driftsforstyrrelser skal alle sikkerhedsindretninger igen tages i brug og kontrolleres. Motoren kører ikke Kabinetdørene er forsynet med en dørlås. Denne slår motoren fra, når en kabinetdør åbnes og saven er tilsluttet. – Kabinetdørene skal være lukkede under driften. Underspændingsrelæet er udløst pga. midlertidigt spændingssvigt: – Tænd maskinen på ny. Ingen strøm: – Kabel, stik, stikdåse og sikring kontrolleres. Motor overophedet, f.eks. på grund af et stumpt båndsavblad eller spånopsamling i kabinettet: – Fjern årsagen til overophedningen, vent nogle minutter mens motoren køler af, tilslut den derefter igen. Båndsavbladet løber ud af skærelinien eller løber af Båndsavbladet løber ikke i midten på drivhjulene: – Justér hældningen på den øvre båndsavvalse (se kapitel 10.2). Båndsavbladet knækker Forkert båndsavbladstilspænding: – Korrigér savbåndstilspændingen (se kapitel 8.2). For kraftig belastning: – Nedsæt trykket mod båndsavbladet. Forkert båndsavblad: – Udskift savbåndet (se kapitel 10.1). tyndt emne = smalt savbånd, tykt emne = bredt savbånd. Båndsavbladet forvredet For kraftig belastning: – Undgå tryk på båndsavbladet fra siden. Saven vibrerer Ikke tilstrækkeligt fastgjort: – Fastgør saven korrekt til et egnet underlag (se kapitel 6.2). Savbord løst: – Savbord justeres og fastgøres. Motorfastspænding løs: – Kontroller låseskruerne og spænd disse efter behov. Spånudsugningsstuds tilstoppet Der er ikke tilsluttet et udsugningsanlæg eller udsugningseffekten er for lav: – Tilslut et udsugningsanlæg eller forøg udsugningseffekten (luftstrømningshastighed >= 20 m/sek ved spånudsugningsstudsen). Forklaringer til angivelserne på side xy. Forbeholdt ændringer som følge af tekniske fremskridt. U=netspænding I=Nominel strøm F =min. sikring

=maks. savbåndtykkelse H =maks. skærehøjde B=sidegennemløb W =savbordets svingområde

=arbejdshøjde uden understel m=vægt

=udsugningsstudsens tilslutningsdiameter ~ Vekselstrøm Klasse II maskine De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 61029:

=usikkerhed (vibration) Typiske A-vægtede lydniveauer

= usikkerhed Brug høreværn!
