TBP 4000 M - αντλία METABO - Δωρεάν εγχειρίδιο χρήσης

Τεχνικά χαρακτηριστικά	Μέγιστη ροή: 4000 λ/ώρα, Μέγιστη πίεση: 4 bar, Ισχύς: 750 W
Χρήση	Ιδανική για πότισμα, αποστράγγιση και εκκένωση καθαρού νερού
Συντήρηση και επισκευή	Ελέγχετε τακτικά το φίλτρο εισόδου, καθαρίζετε τις ακαθαρσίες, αντικαθιστάτε τις φλάντζες αν χρειάζεται
Ασφάλεια	Εξοπλισμένη με προστασία κατά της ξηρής λειτουργίας, τηρείτε τις οδηγίες ασφαλείας κατά τη χρήση
Γενικές πληροφορίες	Βάρος: 5 κιλά, Διαστάσεις: 40 x 25 x 30 εκ, Εγγύηση: 2 χρόνια

Συχνές ερωτήσεις - TBP 4000 M METABO

Πώς μπορώ να γεμίσω την αντλία METABO TBP 4000 M;

Για να γεμίσετε την αντλία, γεμίστε το σώμα της αντλίας με νερό μέχρι το επίπεδο να φτάσει στο πώμα. Στη συνέχεια, κλείστε το πώμα και ξεκινήστε την αντλία.

Τι να κάνω αν η αντλία δεν ξεκινάει;

Ελέγξτε αν η αντλία είναι σωστά συνδεδεμένη και αν η πρίζα λειτουργεί. Βεβαιωθείτε επίσης ότι το καλώδιο τροφοδοσίας δεν είναι κατεστραμμένο.

Πώς καθαρίζω το φίλτρο της αντλίας;

Αποσυνδέστε την αντλία και αφαιρέστε το φίλτρο. Ξεπλύνετέ το με καθαρό νερό για να αφαιρέσετε τα υπολείμματα. Βεβαιωθείτε ότι είναι εντελώς στεγνό πριν το τοποθετήσετε ξανά.

Ποιο είναι το μέγιστο βάθος αναρρόφησης της METABO TBP 4000 M;

Το μέγιστο βάθος αναρρόφησης της αντλίας είναι 7 μέτρα.

Μπορώ να χρησιμοποιήσω την αντλία για άντληση αλμυρού νερού;

Όχι, αυτή η αντλία δεν είναι σχεδιασμένη για άντληση αλμυρού νερού ή διαβρωτικών υγρών. Χρησιμοποιήστε την μόνο για γλυκό νερό.

Ποια είναι η μέγιστη παροχή της METABO TBP 4000 M;

Η μέγιστη παροχή της αντλίας είναι 4000 λίτρα ανά ώρα.

Πώς αποθηκεύω την αντλία κατά τη διάρκεια του χειμώνα;

Για να αποθηκεύσετε την αντλία, αδειάστε την εντελώς από νερό και καθαρίστε την. Φυλάξτε την σε ξηρό μέρος μακριά από παγετό.

Τι να κάνω αν η αντλία κάνει περίεργους θορύβους κατά τη λειτουργία;

Οι περίεργοι θόρυβοι μπορεί να υποδηλώνουν εμπλοκή ή μηχανικό πρόβλημα. Σταματήστε αμέσως την αντλία και ελέγξτε το φίλτρο και τους σωλήνες για τυχόν εμπλοκές.

Η αντλία έχει εγγύηση;

Ναι, η METABO TBP 4000 M συνοδεύεται συνήθως από εγγύηση 2 ετών. Ανατρέξτε στο εγχειρίδιο χρήσης για περισσότερες λεπτομέρειες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TBP 4000 M METABO

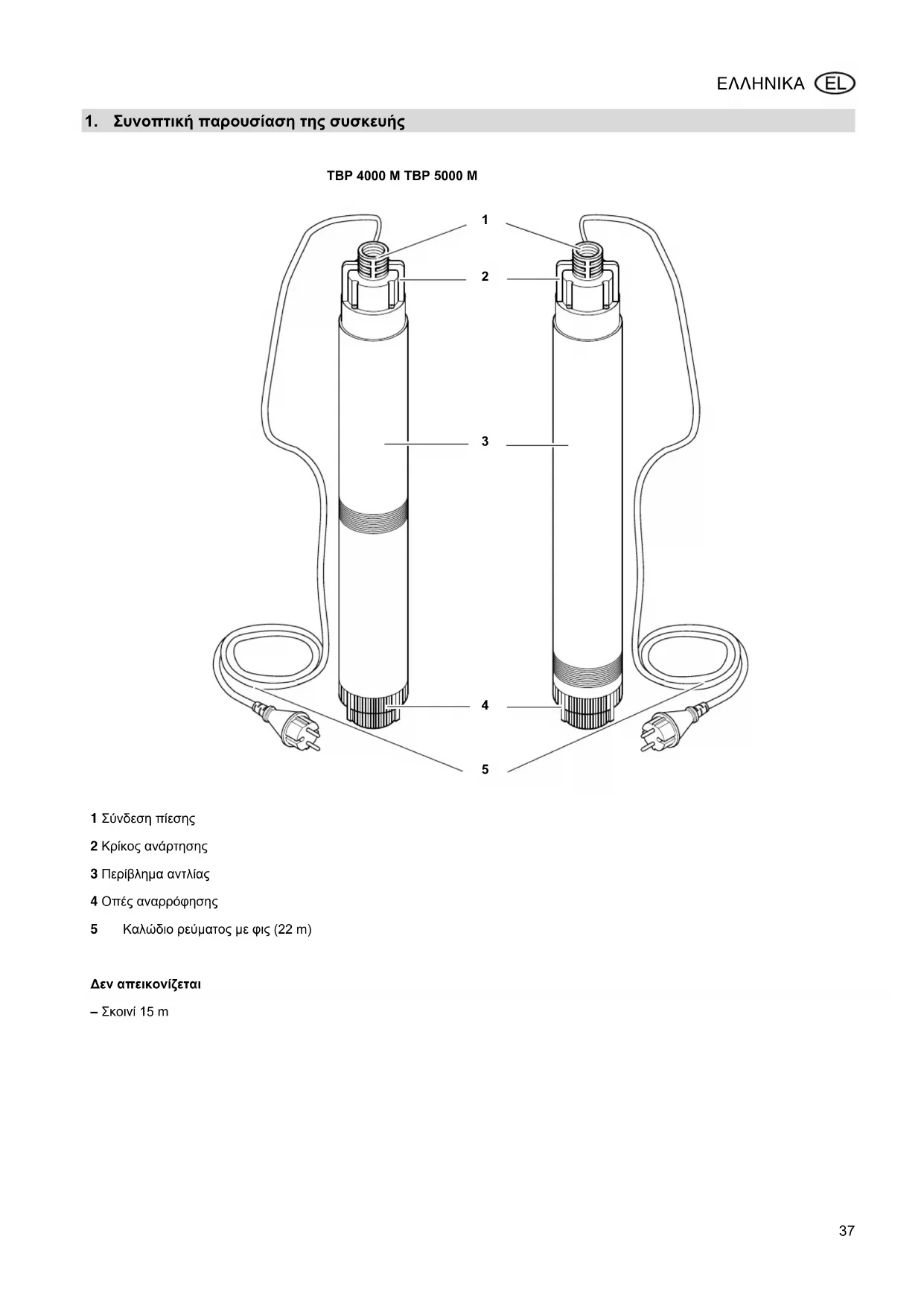

1. Συνοπτική παρουσίαση της συσκευής

1 Σύνδεση πίεσης 2 Κρίκος ανάρτησης 3 Περίβλημα αντλίας 4 Οπές αναρρόφησης 5 Καλώδιο ρεύματος με φις (22 m) ∆εν απεικονίζεται – Σκοινί 15 m

XP0028G5.fm Πρωτότυπο οδηγιών λειτουργίας38

1. Συνοπτική παρουσίαση της

συσκευής ...................................37

2. Πρέπει να το διαβάσετε!...........38

3. Πεδίο χρήσης και μέσα

μεταφοράς .................................384. Ασφάλεια ...................................38

4.1 Προβλεπόμενη χρήση .................38

4.2 Γενικές επισημάνσεις

ασφαλείας ...................................38

5. Πριν την έναρξη της

λειτουργίας ................................40

5.1 Σύνδεση του σωλήνα πίεσης ......40

5.2 Τοποθέτηση ................................406. Λειτουργία..................................40

6.1 Θέση εντός και εκτός

λειτουργίας ..................................40

6.2 Χαρακτηριστική καμπύλη

άντλησης .....................................40

7. Συντήρηση και φροντίδα..........40

7.1 Περιοδική συντήρηση ..................41

7.2 Αποθήκευση συσκευής ...............41

8. Προβλήματα και βλάβες ...........41

8.1 Αναζήτηση βλάβης......................41

9. Επισκευή....................................41

περιβάλλοντος ..........................41

11. Τεχνικά Χαρακτηριστικά...........42

Αυτές οι οδηγίες λειτουργίας δημιουργήθηκαν κατά τρόπο ώστε να μπορέσετε να εργαστείτε γρήγορα κι εύκολα με τη συσκευή σας. Σας παρέχουμε επίσης μια μικρή συμβουλή για το πως θα πρέπει να διαβάσετε αυτές τις οδηγίες λειτουργίας: ∆ιαβάστε διεξοδικά το σύνολο αυτών των οδηγιών λειτουργίας καθώς και το πρόσθετο Φυλλάδιο πριν τη θέση της συσκευής σε λειτουργία. ∆ώστε ιδιαίτερη προσοχή στις επισημάνσεις που αφορούν την ασφάλεια. Η εγκατάσταση της αντλίας και η γεώτρηση του φρέατος πρέπει να διεξάγονται μόνο από εξουσιοδοτημένο τεχνικό προσωπικό. Αυτές οι οδηγίες χρήσης απευθύνονται σε άτομα που έχουν βασικές τεχνικές γνώσεις αναφορικά με τη χρήση συσκευών όπως οι εδώ περιγραφόμενες. Αν δεν έχετε εμπειρία στη χρήση τέτοιων συσκευών, θα πρέπει να ζητήσετε άμεσα βοήθεια έμπειρων ατόμων. Φυλάξτε όλα τα έγγραφα που συνοδεύουν τη συσκευή αυτή, ώστε να μπορείτε στο μέλλον να τα συμβουλευτείτε αν χρειαστεί. Επίσης φυλάξτε το παραστατικό αγοράς για την περίπτωση που χρειαστεί να γίνει χρήση της Εάν κάποτε δανείσετε ή πωλήσετε τη συσκευή, δώστε μαζί και όλα τα συνοδευτικά έγγραφα της συσκευής Για ζημίες που προκύπτουν επειδή δεν τηρήθηκαν οι παρούσες οδηγίες λειτουργίας ή το συνοδευτικό φυλλάδιο, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη! Οι πληροφορίες σε αυτές τις οδηγίες λειτουργίας ομαδοποιούνται υπό τις εξής σημάνσεις: Κίνδυνος! Προειδοποίηση για σωματικές βλάβες ή ζημίες στο περιβάλλον. Κίνδυνος ηλεκτροπληξίας! Προειδοποίηση για σωματικές βλάβες από ηλεκτρισμό. Προσοχή! Προειδοποίηση για υλικές ζημίες. Υπόδειξη: Συμπληρωματικές πληροφορίες. Οι αριθμοί στις εικόνες (1, 2, 3, ...) υποδεικνύουν μεμονωμένα εξαρτήματα, παρατίθενται με διαδοχική αύξουσα αρίθμηση, αναφέρονται στους αντίστοιχους αριθμούς στις παρενθέσεις (1), (2), (3) ... στο κείμενο δίπλα τους. Οι οδηγίες χειρισμού, στις οποίες πρέπει να τηρηθεί μία σειρά ροής ενεργειών, είναι αριθμημένες. Οι οδηγίες χειρισμού όπου δεν απαιτείται η τήρηση συγκεκριμένης σειράς ροής ενεργειών, έχουν από μπροστά τους μία τελεία. Οι λίστες έχουν από μπροστά μία Η συσκευή αυτή χρησιμεύει για την άντληση καθαρού νερού από μεγάλα βάθη, όπως για παράδειγμα: ως αντλία γεώτρησης φρέατος μεγάλου βάθους, για χρήση σε γεωτρήσεις ή φρεάτων με ελάχιστη διάμετρο 100 mm, για παροχή ύδατος σε εργοτάξια, για την παροχή ύδατος σε συστήματα ποτίσματος κήπων.

Η μέγιστη επιτρεπτή θερμοκρασία του υγρού ανέρχεται σε

°C. Μην χρησιμοποιείτε την αντλία για άντληση υγρών τα οποία περιέχουν ξένα σώματα (π.χ. άμμος). Η άμμος και τα άλλα υλικά που προκαλούν τριβές ασκούν σημαντική δύναμη βύθισης και προκαλούν ένα μπλοκάρισμα της πτερωτής. Σε περίπτωση βλάβης της αντλίας λόγω άντλησης άμμου ή άλλων ξένων σωμάτων, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.

4.1 Προβλεπόμενη χρήση

∆εν επιτρέπεται η χρήση της συσκευής για παροχή πόσιμου νερού ή για τη μεταφορά

∆εν επιτρέπεται η μεταφορά εύφλεκτων, διαβρωτικών ή επικίνδυνων για την υγεία υλικών ή περιττωμάτων. Η συσκευή δεν είναι κατάλληλη για επαγγελματική ή βιομηχανική χρήση. Οποιαδήποτε άλλη χρήση δεν ανήκει στο πεδίο της προβλεπόμενης χρήσης της συσκευής. Η μη προβλεπόμενη χρήση, οι μετατροπές της συσκευής καθώς και η χρήση εξαρτημάτων τα οποία δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή μπορεί να έχουν ως αποτέλεσμα απρόβλεπτες ζημίες!

4.2 Γενικές επισημάνσεις

Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα με περιορισμένες φυσικές, αισθητήριες ή πνευματικές ικανότητες ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις, εκτός εάν επιτηρούνται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν λάβει από αυτό οδηγίες, για τον τρόπο με τον οποίο πρέπει να χρησιμοποιείται η

Μην επιτρέψετε ποτέ τη χρήση της συσκευής σε παιδιά. Τα παιδιά πρέπει να επιβλέπονται, για να Κατάλογος Περιεχομένων

2. Πρέπει να το διαβάσετε!

3. Πεδίο χρήσης και μέσα

εξασφαλίζεται, ότι δεν παίζουν με τη συσκευή. Κατά τη χρήση σε κολυμβητικές πισίνες και λιμνούλες κήπου και στο γύρω από αυτές πεδίο ασφαλείας πρέπει να τηρούνται οι διατάξεις των

DIN VDE 0100 -702. Επίσης πρέπει να τηρούνται και οι τυχόν ισχύοντες τοπικοί κανονισμοί. Οι εξής λοιποί κίνδυνοι υφίστανται κατά κανόνα κατά τη λειτουργία βυθιζόμενων σε υγρά αντλιών – και δεν παύουν εντελώς να υφίστανται ακόμη και με την τήρηση των προληπτικών μέτρων

Κίνδυνος από περιβαλλοντικές επιρροές! Μην χρησιμοποιείτε τη συσκευή σε χώρους όπου υπάρχει κίνδυνος έκρηξης ή κοντά σε εύφλεκτα υγρά ή

Αν δεν επιτευχθεί η πίεση απε- νεργοποίησης του διακόπτη πίεσης λόγω κακών συνθη

κών πίεσης ή λόγω βλάβης του διακόπτη πίεσης, μπορεί να θερμανθεί το νερό μέσα στη συσκευή με εσωτερική κυκλο

Με τον τρόπο αυτό μπορεί να προκληθούν βλάβες και φθο

ρές στη στεγανοποίηση της συσκευής και στους σωλήνες ύνδεσης και να εξέλθει καυτό νερό. Κίνδυνος εγκαύματος! Λειτουργήστε τη συσκευή το πολύ 5 λεπτά με κλειστό τον αγωγό πίεσης. ∆ιακόψτε στη συσκευή την παροχή ρεύματος και αφή

στε τη να κρυώσει. Πριν από τη νέα θέση σε λει

τουργία πρέπε να ελέγξει τη σωστή λειτουργία της εγκα

τάστασης ειδικευμένο προ-

Κίνδυνος από τον ηλεκτρισμό! Η ακτίνα του νερού δεν πρέπει να κατευθύνεται απευθείας προς τη συσκευή ή άλλα ηλεκτρικά εξαρτήματα! Κίνδυνος θανάτου από ηλεκτροπληξία! Να μην πιάνετε με υγρά χέρια το φις του καλωδίου ρεύματος! Πρέπει να αφαιρείτε το φις από την πρίζα τραβώντας πάντοτε το βύσμα και όχι το

Η σύνδεση πρέπει να γίνεται πάντοτε μόνο σε πρίζες σούκο που έχουν εγκατασταθεί σωστά, διαθέτουν γείωση και έχουν ελεγχθεί. Η τάση του ρεύματος και η ασφάλεια πρέπει να πληρούν τις προδιαγραφές που αναφέρονται στα Τεχνικά Χαρακτηριστικά. Η ασφάλεια πρέπει να διαθέτει ένα διακόπτη διακοπής του ηλεκτρικού κυκλώματος σε περίπτωση διαρροής με μέγιστη τιμή ρεύματος τα 30 mA. Η πρίζα σούκο ή η απλή πρίζα με καλώδιο προέκτασης πρέπει να βρίσκονται σε περιοχή που δεν υπάρχει κίνδυνος να πλημμυρίσει και να προστατεύονται από το

Τα καλώδια προέκτασης πρέπει να έχουν μία επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Το καλώδιο των τυμπάνων περιτύλιξης καλωδίων πρέπει να είναι εντελώς ξετυλιγμένο. Τα καλώδια ρεύματος και τα καλώδια προέκτασης δεν πρέπει να τα λυγίζετε, να τα πιέζετε, να τα τραβάτε ή να τα πατάτε περνώντας πάνω από αυτά. Προστατέψτε τα από αιχμηρά άκρα, έλαια και υψηλές θερμοκρασίες. Απλώστε τα καλώδια προέκτασης κατά τρόπο ώστε να μην μπορούν να καταλήξουν στο προς μεταφορά υγρό. Αφαιρέστε το φις ρεύματος: πριν από κάθε εργασία στη συσκευή, όταν βρίσκονται άτομα στις κολυμβητικές πισίνες ή στην λιμνούλα κήπου.

Κίνδυνος από ελαττώματα της συσκευής! Αν κατά την αποσυσκευασία διαπιστώσετε ότι προκλήθηκε κάποια ζημία κατά την μεταφορά, ειδοποιήστε αμέσως το κατάστημα όπου πραγματοποιήθηκε η αγορά. Μην θέτετε σε λειτουργία τη συσκευή. Ελέγξτε τη συσκευή, ειδικά το καλώδιο ρεύματος και το φις κάθε φορά πριν την έναρξη της λειτουργίας για να διαπιστωθεί μήπως υπάρχουν κάποιες βλάβες. Κίνδυνος θανάτου από ηλεκτροπληξία! Μία συσκευή που έχει υποστεί βλάβη επιτρέπεται να χρησιμοποιηθεί μόνο αφού προηγουμένως επισκευαστεί από εξειδικευμένο τεχνικό προσωπικό κατά τεχνικά άρτιο τρόπο. Μην επισκευάζετε ποτέ μόνοι σας τη συσκευή! Αν οι επισκευές δεν γίνουν κατά τον ενδεδειγμένο τρόπο υπάρχει ο κίνδυνος να εισχωρήσει υγρασία στην περιοχή των ηλεκτρικών κυκλωμάτων της συσκευής.

Για να αποφύγετε ζημιές από νερό, π. χ. πλη

μύρισμα χώρων, που μπο- ρεί να προκληθούν από βλά- βες ή φθορές της συσκευής:40

Προβλέψτε κατάλληλα μέτρα ασφαλείας, π. χ.: διάταξη συναγερμού ή λεκάνη συλλογής με επι-

Ο κατασκευαστής δεν αναλαμ- βάνει την ευθύνη για ζημιές που μπορεί να προκαλέσει η συσκευή όταν δεν χρησιμοποιηθεί με τον ενδεδειγμένο τρόπο, υπερφορτιστεί λόγω διαρ- κούς λειτουργίας, λειτουργεί και φυλάσσεται χωρίς να προστατεύεται από παγετό, γίνονται αυτοσχέδιες τρο- ποποιήσεις στη συσκευή χωρίς εξουσιοδότηση. Επι

σκευές σε ηλεκτρικές συσκευές επιτρέπεται να εκτελούνται μόνο από ειδι

κούς ηλεκτρολόγους! χρησιμοποιούνται ανταλλα- κτικά που δεν έχουν ελεγ- χθεί και εγκριθεί από τον κατασκευαστή, χρησιμοποιείται ακατάλ- ληλο υλικό εγκατάστασης (εξαρτήματα, σωλήνες σύν

δεσης κ.λπ.). Κατάλληλο υλικό εγκατά-

ανθεκτικό στην πίεση (ελάχ. 10 bar) ανθεκτικό στη θερμότητα (ελάχ. 100 °C)

5.1 Σύνδεση του σωλήνα

Ο σωλήνας πίεσης είτε βιδώνεται απευθείας στη σύνδεση πίεσης (6) είτε συνδέεται με τη βοήθεια ενός πολυπροσαρμογέα (ίσως απαιτηθεί να ασφαλιστεί ο σωλήνας πίεσης με ένα κλιπ στερέωσης σωλήνα).

Η εγκατάσταση της αντλίας και η γεώτρηση του φρέατος πρέπει να διεξάγονται μόνο από εξουσιοδοτημένο τεχνικό προσωπικό. Για την θέση σε λειτουργία της αντλίας βαθείας γεώτρησης πρέπει να λαμβάνετε υπόψη τα αναφερόμενα στο συνοδευτικό Απαιτείται χώρος διαμέτρου περίπου 100 mm. Η συσκευή επιτρέπεται να βυθίζεται στο νερό έως το μέγιστο λειτουργικό βάθος υπό το νερό, το οποίο αναφέρεται στα Τεχνικά Χαρακτηριστικά. Η οπή αναρρόφησης της αντλίας δεν πρέπει να βρίσκεται στην περιοχή του φίλτρου του φρέατος και όχι κοντά στην επιφάνεια του εδάφους. Στερεώστε την αντλία όσο ψηλότερα στο φρέαρ γίνεται, αλλά τουλάχιστον 2 m κάτω από την στάθμη του νερού. Σε περίπτωση που η αντλία δεν χρησιμοποιείται σε γεώτρηση φρέατος, πρέπει ο χειριστής να μεριμνήσει ώστε να μην αναρροφώνται ξένα σωματίδια.

Μην ανυψώνετε την αντλία από το καλώδιο ή τον εύκαμπτο σωλήνα πίεσης, γιατί το καλώδιο και ο σωλήνας πίεσης δεν έχουν σχεδιαστεί για να είναι σε θέση να φέρουν το βάρος της αντλίας.

1. Κατεβάστε την αντλία πάνω στον

πάτο της δεξαμενής του υγρού. Για τη βύθιση της αντλίας χρησιμοποιήστε ένα δυνατό σχοινί, το οποίο πρέπει να δεθεί στην κεφαλή της αντλίας.

Η αντλία μπορεί επίσης να λειτουργήσει αναρτημένη σε ένα

2. Συνδέστε το φις ρεύματος.

6.1 Θέση εντός και εκτός

λειτουργίας Για τη θέση της αντλίας σε λειτουργία, εισάγετε το φις Για τη θέση της αντλίας εκτός λειτουργίας, αφαιρέστε το φις

Αν η στάθμη του νερού είναι πολύ χαμηλή, η αντλία αρχίζει να λειτουργεί χωρίς νερό και θα υποστεί βλάβη ή θα καταστραφεί. Κατά τη λειτουργία της αντλίας πρέπει πάντοτε να βεβαιώνεστε ότι η στάθμη του νερού είναι πάντοτε επαρκής και ότι δεν υπάρχει πιθανότητα να λειτουργήσει χωρίς νερό η αντλία. Σε περίπτωση λειτουργίας της αντλίας ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη! Προστασία υπερφόρτωσης Αυτή η αντλία διαθέτει μία προστατευτική διάταξη υπερφόρτωσης, η οποία θέτει αυτόματα τον κινητήρα εκτός λειτουργίας, όταν υπερφορτώνεται η βυθιζόμενη αντλία. Σε περίπτωση που ενεργοποιηθεί η προστατευτική διάταξη υπερφόρτωσης:

1. Βγάλτε το φις ρεύματος.

2. Εξαλείψτε την αιτία της

υπερφόρτωσης (δείτε σχετικά στην ενότητα "Συντήρηση και Φροντίδα").

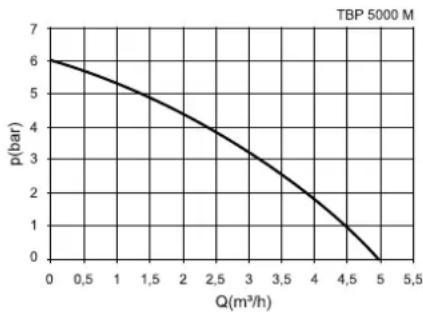

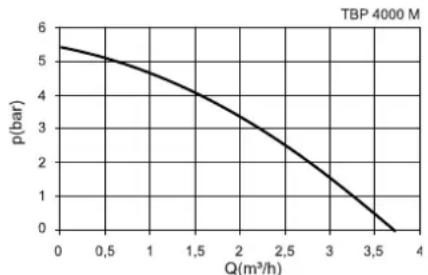

6.2 Χαρακτηριστική καμπύλη

Η χαρακτηριστική καμπύλη άντλησης δείχνει ποια ποσότητα μεταφοράς υγρού μπορεί να επιτευχθεί σε συνάρτηση με το ύψος της μεταφοράς.

Πριν από κάθε εργασία στη συσκευή:

1. Θέστε τη συσκευή εκτός

2. Βγάλτε το φις ρεύματος.

3. Βεβαιωθείτε ότι η συσκευή και τα

συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό Περαιτέρω εργασίες συντήρησης ή επισκευής, πέραν των εδώ περιγραφέντων, επιτρέπεται να διεξαχθούν μόνο από εξειδικευμένο τεχνικό προσωπικό.

5. Πριν την έναρξη της

7. Συντήρηση και φροντίδα41

7.1 Περιοδική συντήρηση

Για να είναι σε θέση η αντλία βαθείας γεώτρησης να λειτουργεί πάντοτε χωρίς προβλήματα, απαιτείται να διεξάγεται συντήρηση σε τακτά χρονικά διαστήματα. Αυτό ισχύει επίσης όταν η αντλία βαθείας γεώτρησης χρησιμοποιείται υπό δύσκολες συνθήκες αλλά δεν τίθεται σε λειτουργία για μεγάλα χρονικά διαστήματα: Να θέτετε τακτικά την αντλία σε λειτουργία ώστε να μην μπορούν να σχηματιστούν επικαθίσεις ξένων σωμάτων στο εσωτερικό της

Όποτε είναι δυνατό να αφήνετε την αντλία στο νερό, για να εμποδιστεί η ξήρανση τυχόν υπολειμμάτων. Ετήσια συντήρηση

1. Ελέγξτε το περίβλημα της αντλίας

και το καλώδιο για διαπίστωση τυχόν βλαβών.

2. Καθαρισμός της αντλίας με καθαρό

νερό. Οι επίμονες ακαθαρσίες, όπως οι σχηματιζόμενες άλγες, πρέπει να απομακρύνονται με χρήση βούρτσας και απορρυπαντικού πλύσης.

3. Για να καθαρίσετε το εσωτερικό της

αντλίας, τοποθετήστε την αντλία σε μια δεξαμενή με καθαρό νερό και θέστε την σε λειτουργία για μικρό χρονικό διάστημα. Καθαρισμός οπών αναρρόφησης

1. Στην κάτω πλευρά του κάτω μέρους

βρίσκεται στη μεσαία οπή ένας ασφαλιστικός σύνδεσμος για την αφαίρεση της απόληξης. Ξεβιδώστε τις τρεις βίδες ασφαλείας του ασφαλιστικού συνδέσμου.

2. Πιέστε και τα τρία πλαστικά

γλωσσίδια του ασφαλιστικού συνδέσμου από μέσα προς τα έξω και αφαιρέστε την απόληξη.

3. Καθαρίστε την απόληξη με καθαρό

νερό και στο τέλος τοποθετήστε την ξανά στη θέση της. Τα πλαστικά γλωσσίδια πρέπει να κλειδώσουν κανονικά και να ακουστεί ο χαρακτηριστικός ήχος. Καθαρισμός πτερωτής

1. Λύστε τις βίδες στο άνω μέρος της

αντλίας βαθείας γεώτρησης και αφαιρέστε το άνω μέρος.

Αν χρειαστεί, μπορείτε να αφαιρέσετε το καλώδιο ρεύματος. Για το σκοπό αυτό λύστε και τις δύο βίδες στο στήριγμα του καλωδίου ρεύματος και τραβήξτε το φις του καλωδίου.

2. Ξεβιδώστε εντελώς το κάτω μέρος.

3. Ξεβιδώστε το εξαγωνικό παξιμάδι

από τον άξονα της πτερωτής και αφαιρέστε την πτερωτή.

4. Καθαρίστε την πτερωτή και όλες τις

προσπελάσιμες εσωτερικές πλευρές του περιβλήματος. Αν χρειαστεί απομακρύνετε τυχόν ίνες που έχουν τυλιχθεί γύρω από την πτερωτή. Απομακρύνετε τις επίμονες ακαθαρσίες με μία βούρτσα και απορρυπαντικό πλύσης.

Κατά την συναρμολόγηση της αντλίας πρέπει να δοθεί προσοχή στο να μην έχουν υποστεί ζημία οι δακτύλιοι Ο στο άνω και κάτω μέρος και να εδράζονται σωστά.

5. Συναρμολογήστε ξανά την αντλία

7.2 Αποθήκευση συσκευής

Ο παγετός καταστρέφει τη συσκευή και τα πρόσθετα εξαρτήματά της, καθώς αυτά περιέχουν νερό! Σε περίπτωση παγετού αποσυναρμολογήστε τη συσκευή και τα πρόσθετα εξαρτήματά της και αποθηκεύστε την σε κάποιο μέρος όπου δεν υπάρχει παγετός.

Πριν από κάθε εργασία στη συσκευή:

1. Θέστε τη συσκευή εκτός

2. Βγάλτε το φις ρεύματος.

3. Βεβαιωθείτε ότι η συσκευή και τα

συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό

8.1 Αναζήτηση βλάβης

Η αντλία δεν λειτουργεί: ∆εν υπάρχει τάση ρεύματος. Ελέγξτε το καλώδιο, το φις, την πρίζα και την ασφάλεια. Πολύ χαμηλή τάση ρεύματος. Χρησιμοποιήστε καλώδια προέκτασης με επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Ενεργοποιήθηκε η προστατευτική διάταξη υπερφόρτωσης. Εξαλείψτε το αίτιο της υπερφόρτωσης (πολύ μεγάλη θερμοκρασία υγρού; Αντλία μπλοκαρισμένη από ξένα

Ακούγεται ο κινητήρας, αλλά δεν ξεκινά να λειτουργεί: Αντλία μπλοκαρισμένη από ξένα

Καθαρίστε την αντλία. Η αντλία δεν αντλεί κανονικά: Πολύ μεγάλο ύψος άντλησης. Να τηρείται το μέγιστο ύψος άντλησης (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Ο σωλήνας πίεσης έχει λυγίσει. Ισιώστε τον σωλήνα πίεσης. Σωλήνας πίεσης μη στεγανός. Στεγανοποιήστε τον σωλήνα πίεσης, σφίξτε τις βιδωτές

Η αντλία παράγει πολύ θόρυβο κατά τη λειτουργία: Η αντλία αναρροφά αέρα. Βεβαιωθείτε ότι υπάρχει διαθέσιμο επαρκές απόθεμα

Αναθέτετε την επισκευή του ηλεκτρικού σας εργαλείου μόνο σε άριστα ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. ∆ιευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com. Το υλικό συσκευασίας της συσκευής είναι 100 % ανακυκλώσιμο. Οι άχρηστες πλέον συσκευές και τα πρόσθετα εξαρτήματα περιέχουν μεγάλες ποσότητες πρώτων και συνθετικών υλών, οι οποίες μπορούν να αποτελέσουν και αυτές αντικείμενο μίας παρόμοιας διαδικασίας ανακύκλωσης.

8. Προβλήματα και βλάβες

11. Τεχνικά Χαρακτηριστικά

TBP 4000 M TBP 5000 M

Τάση ρεύματος V 230 1 230 1 Συχνότητα Hz 50 50 Ονομαστική ισχύς W 750 1000 Ονομαστική ένταση ρεύματος A 4,0 5,5 Ελάχιστη ασφάλεια (χρονικής καθυστέρησης ή διακοπή κυκλώματος

A 10 10 Πυκνωτής λειτουργίας F 16,0 16,0 Ονομαστικός αριθμός στροφών min

Μέγ. ικανότητα άντλησης l/h 3800 5000 Μέγ. ύψος άντλησης. m 55 60 Μέγ. πίεση άντλησης bar 5,5 6,0 Μέγ. βάθος λειτουργίας m 20 20 Μέγ. θερμοκρασία παροχής °C 35 35 Βαθμός προστασίας IP 68 IP 68 Κλάση προστασίας I I Κλάση μόνωσης B B Υλικά Ανοξείδωτος

Καλώδιο ρεύματος (HO 7 RN-F) m 22 22 Σύνδεση πίεσης (ΕΞΣ=Εξωτερικό σπείρωμα, ΕΣΣ=Εσωτερικό

1" ΕΣΣ 1" ΕΣΣ ∆ιαστάσεις (περίβλημα αντλίας)

Πτερωτές 7 8 Βάρος χωρίς καλώδιο

10,5 12,0 10,7 12,2 Μέγιστο μήκος για καλώδια προέκτασης για διατομή σύρματος 3 x 1,0 mm

για διατομή σύρματος 3 x 1,5 mm
