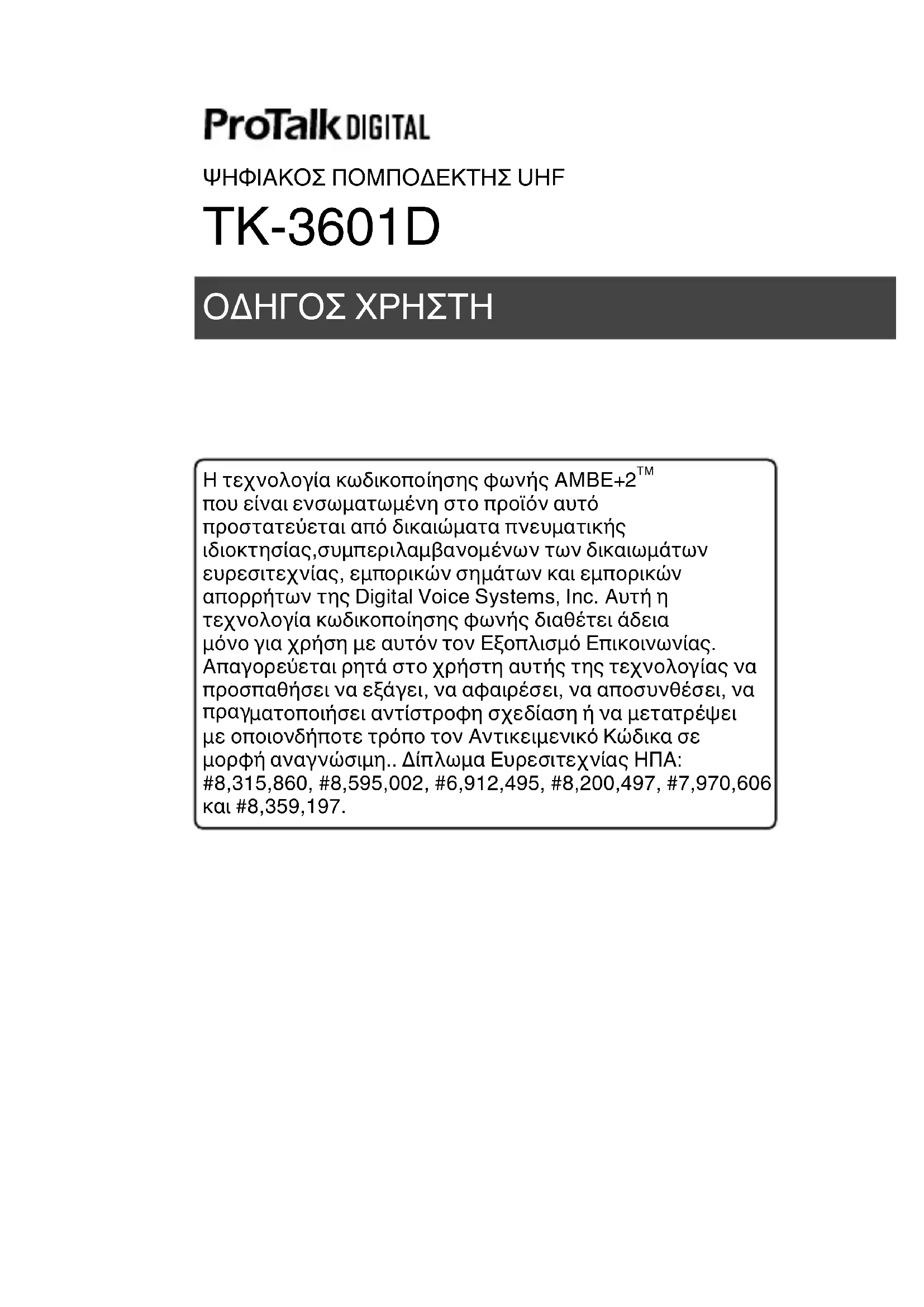

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TK3601DE KENWOOD

που είναι ενσωματωμένη στο προϊόν αυτό προστατεύεται από δικαιώματα πνευματικής ιδιοκτησίας,συμπεριλαμβανομένων των δικαιωμάτων ευρεσιτεχνίας, εμπορικών σημάτων και εμπορικών απορρήτων της Digital Voice Systems, Inc. Αυτή η τεχνολογία κωδικοποίησης φωνής διαθέτει άδεια μόνο για χρήση με αυτόν τον Εξοπλισμό Επικοινωνίας. Απαγορεύεται ρητά στο χρήστη αυτής της τεχνολογίας να προσπαθήσει να εξάγει, να αφαιρέσει, να αποσυνθέσει, να

• ματοποιήσει αντίστροφη σχεδίαση ή να μετατρέψει με οποιονδήποτε τρόπο τον Αντικειμενικό Κώδικα σε μορφή αναγνώσιμη
• Δίπλωμα Ευρεσιτεχνίας ΗΠΑ: #8,315,860, #8,595,002, #6,912,495, #8,200,497, #7,970,606 και #8,359,197. ΟΔΗΓΟΣ ΧΡΗΣΤΗ ΨΗΦΙΑΚΟΣ ΠΟΜΠΟΔΕΚΤΗΣ UHF TK-3601DG-2 ΣΑΣ ΕΥΧΑΡΙΣΤΟΥΜΕ Είμαστε ευγνώμονες που επιλέξατε το KENWOOD για τις dPMR446 εφαρμογές σας. Το παρόν Οδηγός Χρήστη καλύπτει μόνο τις βασικές λειτουργίες του dPMR446 (Digital Private Mobile Radio) σας. Ρωτήστε τον αντιπρόσωπό σας για πληροφορίες σχετικά με τυχόν προσαρμοσμένα χαρακτηριστικά που ενδέχεται να έχουν προστεθεί στον πομποδέκτη σας. Για λεπτομέρειες σχετικά με τη χρήση του εγχειριδίου οδηγιών, ανατρέξτε στην ακόλουθη διεύθυνση URL. http://manual.kenwood.com/en_contents/search/keyword ΠΕΡΙΕΧΟΜΕΝΑ ΠΡΟΦΥΛΑΞΕΙΣ p. 4
• ΑΠΟΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΕΛΕΓΧΟΣ ΕΞΟΠΛΙΣΜΟΥ p. 7
• ΠΡΟΕΤΟΙΜΑΣΙΑ p. 8
• ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ p. 12
• ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ p. 14
• ΛΙΣΤΑ ΚΑΝΑΛΙΩΝ G-3 Πνευματικά Δικαιώματα Υλικολογισμικού (Firmware) Ο τίτλος και η ιδιοκτησία των πνευματικών δικαιωμάτων για το ενσωματωμένο υλικολογισμικό στις μνήμες του προϊόντος KENWOOD είναι κατοχυρωμένα από την εταιρεία JVC KENWOOD ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥ p. 15

Ανοικτές τοποθεσίες (χωρίς εμπόδια) : Μέχρι και 9,0 χλμ. Κατοικήσιμες περιοχές (κοντά σε κτήρια) : Μέχρι και 2,7 χλμ.

Η παραπάνω εμβέλεια βασίζεται σε έλεγχο πεδίου και ενδέχεται να διαφέρει ανάλογα με τις δικές σας συνθήκες λειτουργίας και τον κάθε πομποδέκτη. ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ Για την τεχνική υποστήριξη να απευθύνεστε μόνο σε εξειδικευμένους

Ασφαλεια: Είναι σημαντικό ο χειριστής να γνωρίζει και να κατανοεί τους συνήθεις κινδύνους που οφείλονται στη λειτουργία κάθε πομποδέκτη. Αυτός ο εξοπλισμός είναι σύμφωνος με τις απαραίτητες απαιτήσε ις της Οδηγίας 2014/53/EU. Πληροφορίες για την Απόρριψη παλιών ηλεκτρικών και ηλεκτρονικών συσκευών και μπαταριών (όπως ισχύουν για χώρες που έχουν υιοθετήσει ξεχωριστό σύστημα αποβλήτων) Τα προϊόντα και οι μπαταρίες με το σύμβολο (διαγραμμένος κάδος αχρήστων) δεν μπορούν να απορριφθούν ως οικιακά απορρίμματα. Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και οι μπαταρίες θα πρέπει να ανακυκλώνονται σε εγκαταστάσεις που έχουν τη δυνατότητα να διαχειριστούν αυτά τα αντικείμενα και τα υποπροϊόντα της απόρριψής τους. Επικοινωνήστε με τις τ οπικές υπηρεσίες για λεπτομέρειες σχετικά με την εύρεση της πλησιέστερης εγκατάστασης ανακύκλωσης. Η σωστή ανακύκλωση και η εξουδετέρωση των απορριμμάτων συντελεί στη διατήρηση των πόρων ενώ αποτρέπει τις αρνητικές επιπτώσεις στην υγεία μας και στο περιβάλλον. Προσοχή: Το σήμα “Pb” κάτω από το σύμβολο για τις μπαταρίες δηλώνει πως η μπαταρία περιέχει μόλ υβδο.G-4 ΠΡΟΦΥΛΑΞΕΙΣ Τηρείτε τις παρακάτω προφυλάξεις για την αποφυγή πυρκαγιάς, προσωπικού τραυματισμού και πρόκλησης βλάβης στον πομποδέκτη.

• Μη φορτίζετε το πομποδέκτη και την μπαταρία σε περίπτωση που βραχούν.

• Βεβαιωθείτε ότι δεν παρεμβάλλονται μεταλλικά αντικείμενα μεταξύ του πομποδέκτη και της μπαταρίας.

• Μη χρησιμοποιείτε προαιρετικά εξαρτήματα που δεν καθορίζονται από την KENWOOD.

• Εάν καταστραφεί το πλαίσιο ή άλλο τμήμα του πομποδέκτη, μην αγγίξετε τα κατεστραμμένα τμήματα.

• Εάν έχουν συ νδεθεί ακουστικά και μικρόφωνο κεφαλής ή ακουστικά στον πομποδέκτη, μειώστε την ένταση ήχου του πομποδέκτη. Να έχετε το νου σας στο επίπεδο της έντασης ήχου όταν απενεργοποιείτε την φίμωση.

• Μην τοποθετείτε το προαιρετικό ηχείο/μικρόφωνο, το μικρόφωνο με ακουστικό σε κλιπ ή τα ακουστικά γύρω από το λαιμό σας ενώ βρίσκε

κοντά σε μηχανήματα που ενδέχεται να μαγκώσουν το καλώδιο.

• Μην τοποθετείτε τον πομποδέκτη σε ασταθείς επιφάνειες.

Βεβαιωθείτε ότι το άκρο της κεραίας δεν έρχεται σε επαφή με τα μάτια σας.

• Όταν χρησιμοποιείτε τον πομποδέκτη για πολύωρη εκπομπή, η θερμοκρασία της κεραίας εκπομπής και του πλαισίου θα αυξηθεί. Μην αγγίζετε τα σημεία αυτά κατά την αντικατάσταση της μπαταρίας.

• Να απενεργοποιείτε πάντα τον πομποδέκτη πριν την εγκατάσταση προαιρετικών αξεσουάρ.

• Ο φορτιστής είναι η συσκευή που αποσυνδέει τη μονάδα από την παροχή ρεύματος A C. Το βύσμα AC πρέπει να είναι άμεσα διαθέσιμο.

• Για την απόρριψη των μπαταριών, βεβαιωθείτε ότι συμμορφώνεστε με την κατά τόπους νομοθεσία και τους ανάλογους κανονισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Απενεργοποιήστε τον πομποδέκτη στις εξής περιπτώσεις:

• Σε εκρηκτικό περιβάλλον (εύφλεκτα αέρια, σωματίδια σκόνης, σκόνες μεταλλικών στοιχείων, σκόνες κόκκου, κλπ.).

• Κατά την πλήρωση βενζίνης ή κατά την διάρκεια στάθμευσης σε βενζινάδικα.

• Κοντά σε εκρηκτικά ή σε τοποθεσίες όπου πραγματοποιούνται ανατινάξεις.

• Σε αεροσκάφη. (Κάθε χρήση του πομποδέκτη πρέπει να τηρεί τις οδηγίες και τους κανονισμούς του προσωπικού του αε ροσκάφους.)G-5

• Όπου αναφέρονται περιορισμοί ή προειδοποιήσεις σχετικά με τη χρήση των ραδιοσυσκευών, συμπεριλαμβανομένων, μεταξύ άλλων, των ιατρικών εγκαταστάσεων.

• Κατά τη διάρκεια άντλησης καυσίμων ή στάθμευσης σε πρατήρια

• Μην αποσυναρμολογείτε ή τροποποιείτε τον πομποδέκτη για κανένα λόγο.

• Μην τοποθετείτε τον πομποδέκτη επάνω ή κοντά σε εξοπλισμό αερόσακου κατά τη λειτουργία του αυτοκινήτου. Όταν ενεργοποιείται ο αερόσακος, ο πομποδέκτης ενδέχεται να εκτιναχθεί και να χτυπήσει τον οδηγό ή τους συνεπιβάτες.

• Εάν εντοπίσετε μία ασυνήθιστη οσμή ή καπνό από τη μο

απενεργοποιήστε τον πομποδέκτη αμέσως, βγάλτε την μπαταρία από τον πομποδέκτη και επικοινωνήστε με το διακινητή της KENWOOD.

• Η χρήση του πομποδέκτη ενώ οδηγείτε ενδέχεται να απαγορεύεται από τη νομοθεσία. Ελέγξτε και τηρείτε τους τοπικούς κανονισμούς.

• Μην εκτίθετε τον πομποδέκτη σε συνθήκες με εξαιρετικά χαμηλές ή υψηλές θερμοκρασίες.

αφέρετε την μπαταρία με μεταλλικά αντικείμενα, καθώς ενδέχεται να βραχυκυκλώσει στους πόλους της μπαταρίας.

• Υπάρχει κίνδυνος έκρηξης αν η μπαταρία αντικατασταθεί εσφαλμένα. Να αντικαθίσταται μόνο με μπαταρία ίδιου τύπου.

• Πριν προσαρτήσετε ένα λουράκι που διατίθεται στο εμπόριο στον πομποδέκτη, βεβαιωθείτε ότι το λουράκι είναι ανθεκτικό. Επιπρόσθετα, μην κουνάτε τον πο μποδέκτη από το λουράκι. Ενδέχεται να χτυπήσετε και να τραυματίσετε ακούσια κάποιον άλλον με τον πομποδέκτη.

• Εάν χρησιμοποιείτε ένα λουρί λαιμού που είναι διαθέσιμο στο εμπόριο, προσέξτε ώστε να μην πιαστεί το λουρί κοντά στο μηχάνημα.

• Κατά τη χρήση του πομποδέκτη σε περιοχές όπου ο αέρας είναι ξηρός, υπάρχει ο κίν δυνος συσσώρευσης ηλεκτρικών φορτίων (στατικός ηλεκτρισμός). Κατά τη χρήση εξαρτήματος ακουστικών σε αυτές τις συνθήκες, υπάρχει η πιθανότητα μετάδοσης ενός ηλεκτρικού σοκ από τον πομποδέκτη στο ακουστικό και, κατά συνέπεια, στο αυτί σας. Συνιστούμε να χρησιμοποιείτε μόνο μεγάφωνο/ μικρόφωνο υπό αυτές τις συνθήκες, για να αποφύγετε τον κίνδυνο ηλεκτρικού σοκ.

• Μην εκθέτετε τον πομποδέκτη για μεγάλο χρονικό διάστημα σε άμεση ηλιακή ακτινοβολία και μην τον τοποθετείτε κοντά σε θερμαντικές συσκευές.G-6 ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΜΠΑΤΑΡΙΑ: Η μπαταρία συμπεριλαμβάνει εύφλεκτα αντικείμενα, όπως οργανικό διαλύτη. Ο κακός χειρισμός ενδέχεται να προκαλέσει τη θραύση της μπαταρίας, ανάφλεξη ή εξαιρετικά υψηλή θερμοκρασία, να μειώσει την απόδοση ή να προκαλέσει άλλου είδους ζημιά στην μπαταρία. Παρακαλούμε λάβετε υπόψην σας τα ακόλουθα απαγορευτικά θέματα.

• Μην αποσυναρμολογείτε ή ξανασυναρμολογείτε την μπαταρία!

• Μη βραχυκυκλώνετε την μπαταρία!

• Μην καίτε ή θερμαίνετε την μπαταρία!

• Μην αφήνετε την μπαταρία κοντά σε φωτιά, θερμάστρα ή άλλες συσκευές που παράγουν θερμότητα (περιοχές άνω των 80°C)!

• Αποφύγετε να βυθίζετε την μπαταρία σε νερό ή να τη βρέχετε με οποιοδήποτε μέσο!

ίζετε την μπαταρία κοντά σε φωτιά ή σε άμεση ηλιακή ακτινοβολία!

• Χρησιμοποιείτε μόνο τον εγκεκριμένο φορτιστή και τηρείτε τις απαιτήσεις φόρτισης!

• Μην τρυπάτε χτυπάτε ή πατάτε την μπαταρία!

• Μην τραντάζετε ή πετάτε την μπαταρία!

• Μη χρησιμοποιείτε την μπαταρία εάν έχει καταστραφεί με οποιονδήποτε τρόπο!

• Μην πραγματοποιήσετε κόλληση απευθείας στη ν μπαταρία!

Μην αντιστρέφετε την πολικότητα της μπαταρίας (και τους πόλους)!

• Μη φορτίζετε ή συνδέετε ανάποδα την μπαταρία!

• Μην αγγίζετε μία μπαταρία που έχει σπάσει ή έχει διαρροή! Εάν το υγρό του ηλεκτρολύτη της μπαταρίας εισέλθει στα μάτια σας, ξεπλύνετέ τα με φρέσκο νερό όσο το συντομότερο γίνεται χωρίς να τα τρίβετε. Μεταβείτε άμεσα στο νοσοκομείο. Εάν δε ζητήσετε ιατρική βοήθεια, εν δέχεται να προκληθούν προβλήματα στα μάτια σας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη φορτίζετε την μπαταρία για μεγαλύτερο διάστημα από το καθορισμένο!

• Μην τοποθετείτε την μπαταρία σε μικροκύματα ή δοχείο υψηλής πίεσης!

• Κρατήστε τις μπαταρίες με ρήξη και διαρροή μακριά από φωτιά!

• Μη χρησιμοποιείτε μη φυσιολογική μπαταρία!

• Μην αλλάζετε ή φορτίζετε την μπαταρία σε επικίνδυνες θέσεις!G-7 ΑΠΟΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΕΛΕΓΧΟΣ ΕΞΟΠΛΙΣΜΟΥ Αφαιρέστε τον πομποδέκτη από τη συσκευασία με προσοχή. Εάν κάποιο αντικείμενο λείπει ή έχει καταστραφεί, αποστείλετε άμεσα μία αίτηση στο

• Φορτιστής μπαταρίας (KSC-50CR) ........................................1

• Μετασχηματιστής ρεύματος .................................................1

• Μπαταρία ιόντων λιθίου (KNB-81L) ......................................1

Ανατρέξτε στην ενότητα “ΠΡΟΕΤΟΙΜΑΣΙΑ” για οδηγίες εγκατάστασης των εξαρτημάτων.G-8 ΠΡΟΕΤΟΙΜΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ

Για πληροφορίες σχετικά με τις διαδικασίες φόρτισης και τη χρήση της μπαταρίας, ανατρέξτε στο Εγχειρίδιο Χρήσης του φορτιστή μπαταρίας.

Η μπαταρία δεν έρχεται φορτισμένη από το εργοστάσιο. Να την φορτίσετε πριν τη χρήση. WWYYR Κάλυμμα μπαταρίας

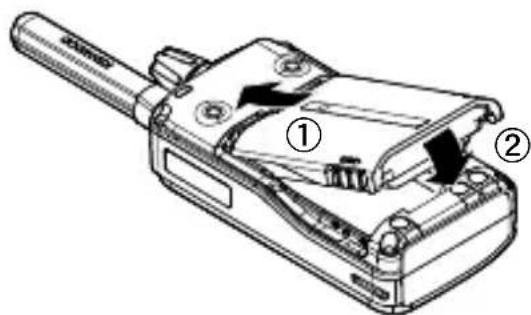

1 Εισάγετε την μπαταρία στη θήκη της

• Δώστε προσοχή στη θέση της εγκοπής της μπαταρίας.

• Εισάγετε την μπαταρία με την ετικέτα ονόματος μοντέλου προς τα επάνω.

• Προσέξτε να μην σας πέσει η μπαταρία.

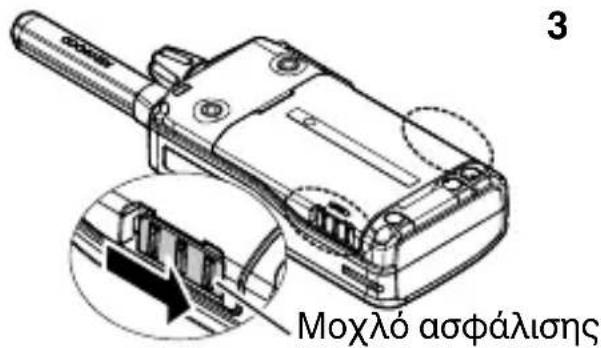

2 Ευθυγραμμίστε τη θήκη της μπαταρίας με την αυλάκωση στο πίσω μέρος του πομποδέκτη. Μοχλό ασφάλισης 3 Σύρετε τον μοχλό ασφάλισης (και στις δύο πλευρές) για να την ασφαλίσετε.

• Θα υπάρξει επιβεβαίωση με τον ήχο ασφάλισης κλικ. ΑΠΕΓΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ

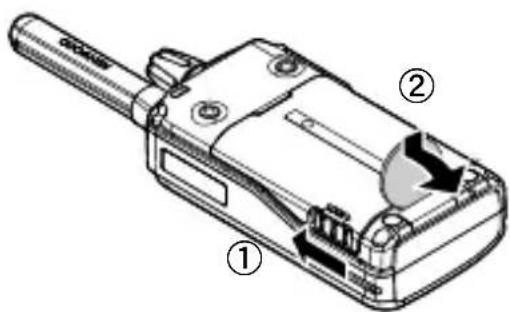

1 Σύρετε τον μοχλό ασφάλισης (και στις δύο πλευρές) για να την απασφαλίσετε. 2 Απελευθερώστε την ασφάλιση στη θήκη της μπαταρίας, και στη συνέχεια αφαιρέστε τη θήκη της μπαταρίας με ένα νόμισμα ή κάτι παρόμοιο.

• Προσέξτε να μην σας πέσει η μπαταρία.G-9 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Η μπαταρία δεν έρχεται φορτισμένη από το εργοστάσιο. Φορτίστε την πριν

Μέση διάρκεια ζωής της μπαταρίας: Εξοικονόμηση Μπαταρίας Ενεργοποιημένη Εξοικονόμηση Μπαταρίας Aτομα με ειδικές ανάγκες 19 ώρες 14 ώρες

έση διάρκεια ζωής υπολογίζεται χρησιμοποιώντας το 5% του χρόνου σε μετάδοση, το 5% του χρόνου σε λήψη, και το 90% του χρόνο

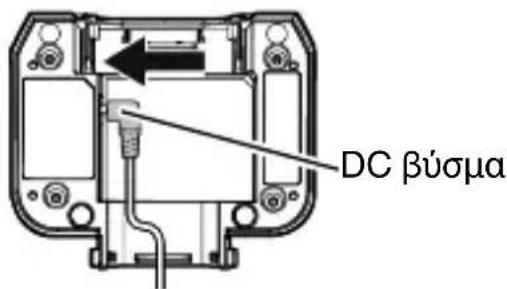

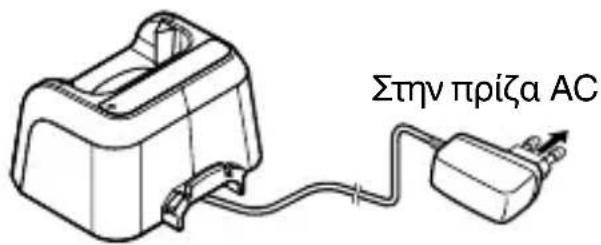

1 Συνδέστε το καλώδιο του μετασχηματιστή ρεύματος στην υποδοχή που βρίσκεται στο κάτω μέρος του φορτιστή. DC βύσμα 2 Εισάγετε τον μετασχηματιστή ρεύματος σε πρίζα εναλλασσόμενου

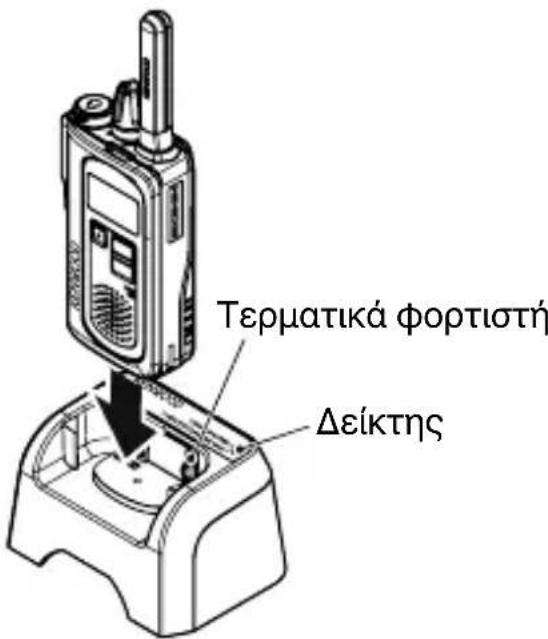

3 Σύρετε μία μπαταρία ή έναν πομποδέκτη που διαθέτει μπαταρία μέσα στην υποδοχή φόρτισης του

Βεβαιωθείτε ότι οι μεταλλικές επαφές της μπαταρίας ταιριάζουν ασφαλώς με τους πόλους του

• Η ένδειξη ανάβει με κόκκινο χρώμα

αι ξεκινάει η φόρτιση. 4 Όταν ολοκληρωθεί η φόρτιση, η ένδειξη αναβοσβήνει Πράσινο χρώμα. Αφαιρέστε τη μπαταρία ή τον πομποδέκτη από την υποδοχή φόρτισης του φορτιστή. Τερματικά φορτιστή

• Χρειάζονται περίπου 3 ώρες για τη φόρτιση της μπαταρίας.

• Όταν ο φορτιστής δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, βγάλτε τον μετασχηματιστή ρεύματος από την πρίζα. Στην πρίζα ACG-10

• Απενεργοποιείτε πάντα έναν πομποδέκτη που διαθέτει μπαταρία πριν τοποθετήσετε τον πομποδέκτη στον φορτιστή.

• Πριν από κάθε επιθεώρηση ή καθαρισμό του φορτιστή, αφαιρείτε πάντα τον μετασχηματιστή ρεύματος από μια πρίζα. Αφαιρώντας τις μπαταρίες ή αλλάζοντας τα πλήκτρα ελέγχου δεν αφαιρείται η τάση ρεύματος από τον φορτιστή.

Τοποθετήστε το καλώδιο του μετασχηματιστή ρεύματος, έτσι ώστε να μην κινδυνεύει να πατηθεί, να σκοντάψει κάποιος πάνω του ή να υποστεί ζημιά.

• Αφαιρείτε πάντα τον μετασχηματιστή ρεύματος από μια πρίζα τραβώντας τον από τον προσαρμογέα και όχι από το καλώδιο.

Μη χρησιμοποιείτε τον φορτιστή εάν έχει φθαρμένο μετασχηματιστή ρεύματος ή καλώδιο προσαρμογέα, ή εάν ο φορτιστής έχει υποστεί ζημιά με οποιονδήποτε τρόπο. Επικοινωνήστε με τον αντιπρόσωπο KENWOOD της περιοχής σας για να αντικαταστήσει ή να επισκευάσει το φθαρμένο τμήμα

Η θερμοκρασία περιβάλλοντος πρέπει να είναι μεταξύ 5 °C και 40 °C όσο η φόρτιση βρίσκεται σε εξέλιξη. Εάν φορτίσετε την μπαταρία εκτός αυτού του εύρους ενδεχομένως να μην φορτιστεί πλήρως.

Η διάρκεια ζωής της μπαταρίας τελειώνει όταν ο χρόνος λειτουργίας της μειώνεται ακόμα και όταν είναι πλήρως και σωστά φορτισμένη. Αντικαταστήστε την μπα

Κατά τη λειτουργία του πομποδέκτη χρησιμοποιώντας μία μπαταρία ιόντων λιθίου σε περιοχές με θερμοκρασία περιβάλλοντος –10 °C ή χαμηλότερη, ο χρόνος λειτουργίας μπορεί να μειωθεί. Χρώμα ένδειξης Επεξήγηση Ανοιχτό κόκκινο Ένας πομποδέκτης βρίσκεται στην υποδοχή φόρτισης και έχει ξεκινήσει η φόρτιση. Αναβοσβήνει με Κόκκινο Χρώμα Είτε η μπαταρία είναι ελαττωματική είτε οι επαφές της δεν ταιριάζουν κατάλληλα με αυτές του φορτιστή. Αναβοσβήνει

Η φόρτιση έχει ολοκληρωθεί. αφαιρέστε την μπαταρία από το φορτιστή. Αναβοσβήνει

Πράσινο και Πορτοκαλί Χρώμα

ταρία δεν έχει τη θερμοκρασία που απαιτείται για την έναρξη της φόρτισης. Αφαιρέστε τη μπαταρία από τον φορτιστή και περιμένετε έως ότου φτάσει σε κανονική θερμοκρασία πριν την φορτίσετε ξανά.G-11 ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΚΛΙΠ ΖΩΝΗΣ Χρησιμοποιώντας τις 2 βίδες (Μ3 x 8 mm), προσαρτήστε το παρεχόμενο κλιπ ζώνης στη θέση του.

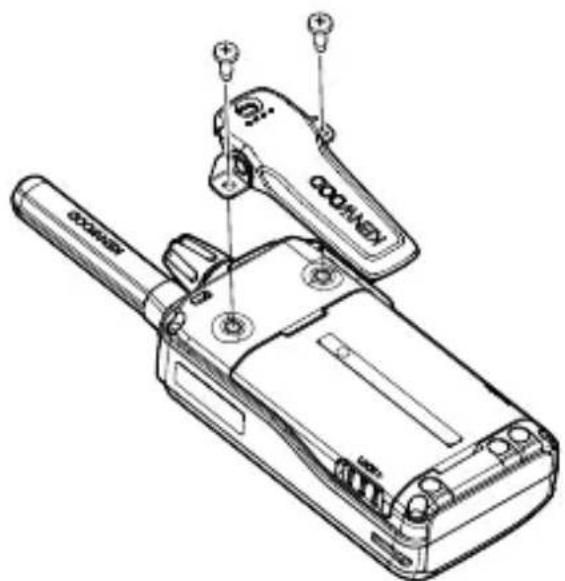

Εάν το κλιπ ζώνης δεν έχει εγκατασταθεί, η θερμοκρασία στη θέση της βάσης ενδέχεται να αυξηθεί κατά τη διάρκεια συνεχούς μετάδοσης ή εάν το περιβάλλον στο οποίο βρίσκεται έχει υψηλή θερμοκρασία. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΠΡΟΑΙΡΕΤΙΚΟΥ ΗΧΕΙΟΥ/ ΜΙΚΡΟΦΩΝΟΥ (Η ΑΚΟΥΣΤΙΚΩΝ) 1 Απενεργοποιήστε τον πομποδέκτη.

• Για πομποδέκτες που δεν έχουν τη δυνατότητα ρύθμισης του επιπέδου της έντασης ήχου, ρυθμίστε την ένταση του ήχου στην ελάχιστη ρύθμιση προτού απενεργοποιήσετε τον πομποδέκτη. 2 Συνδέστε το βύσμα στην υποδοχή SP/MIC του πομποδέκτη, και στη συνέχεια στερεώστε το με ένα παξιμάδι.

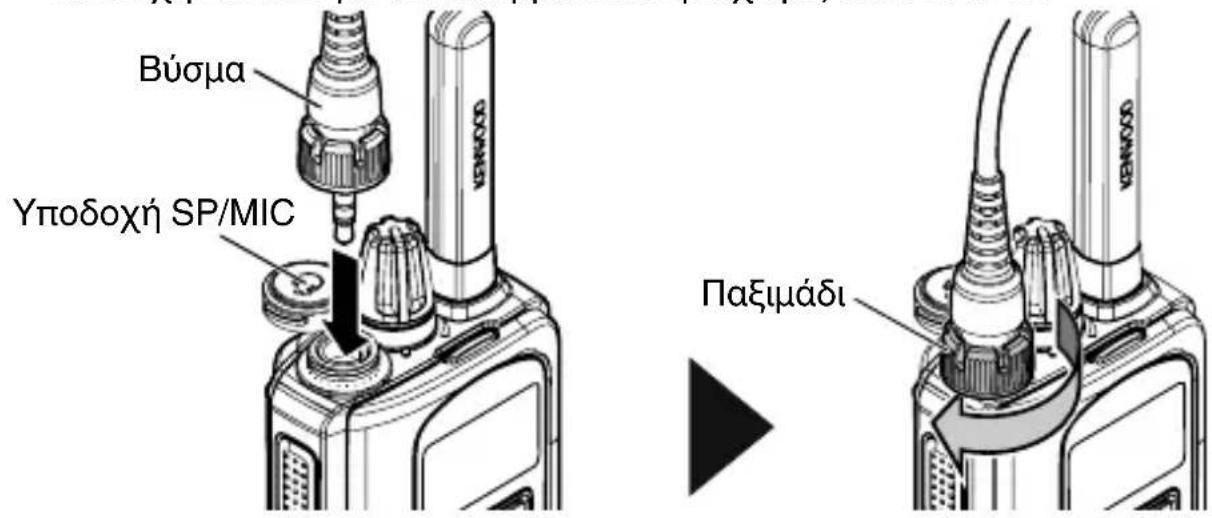

• Στερεώστε το βύσμα με ένα παξιμάδι σταθερά για να διατηρηθεί προστασία κατά του νερού για τον πομποδέκτη.

• Ο πομποδέκτης δεν διαθέτει πλήρη προστασία κατά του νερού όταν χρησιμοποιείται με ηχείο/μικρόφωνο ή ακουστικά.

• Όταν δεν χρησιμοποιείται ένα προαιρετικό ηχείο/μικρόφωνο, μικρόφωνο με ακουστικό σε κλιπ ή ακουστικά, για να διατηρηθεί η προστ

της σκόνης και του νερού του πομποδέκτη, πρέπει να καλύπτετε την υποδοχή SP/MIC με το κάλυμμα σταθερά χωρίς κανένα κενό. Υποδοχή SP/ΜIC

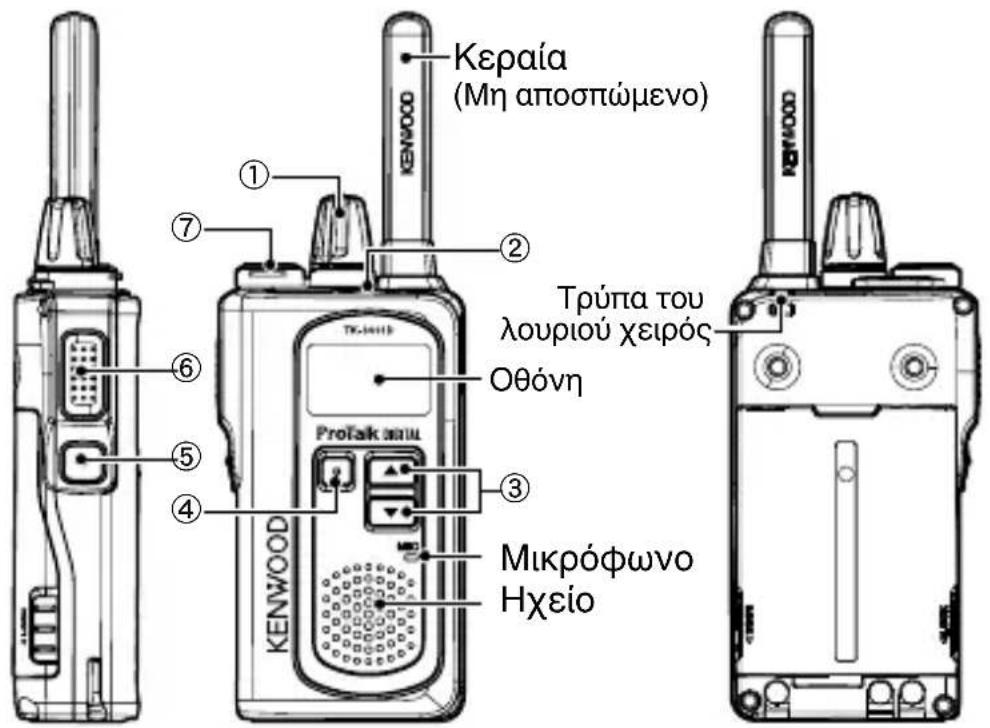

ΠαξιμάδιG-12 ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΚΟΥΜΠΙΑ ΚΑΙ ΕΛΕΓΧΟΣ

Τρύπα του λουριού χειρός (Μη αποσπώμενο)

a Διακόπτης τροφοδοσίας/ Έλεγχος έντασης Στρίψτε δεξιόστροφα για να ενεργοποιήσετε τον πομποδέκτη. Γι α να απενεργοποιήσετε τον πομποδέκτη, στρίψτε αριστερόστροφα μέχρι να ακουστεί κλικ. Περιστρέψτε για να ρυθμίσετε την ένταση του ήχου. b Ένδειξη LED Υποδεικνύει την κατάσταση του πομποδέκτη. c Κουμπί (Κουμπί) / (Κάτω) Πατήστε το για να αλλάξετε το κανάλι λειτουργίας, για να επιλέξετε ένα μενού στη λειτουργία ρυθμίσεων, και για να εκτελέσετε άλλες λειτουργίες. d Κουμπί Μενού Πατήστε το για να ενεργοποιήσετε το Μενού Καναλιών, για να επιλέξετε τις διάφορες λειτουργίες.

Πατήστε το παρατεταμένα για να ενεργοποιήσετε την προγραμματιζόμενη λειτουργία του. Η προεπιλογή είναι το Κλείδωμα Κουμπιών. e Κουμπί Πλευρικό Πατήστε το παρατεταμένα για να ενεργοποιήσετε την προγραμματιζόμενη λειτουργία του. Η προεπιλογή είναι η Ζώνη. f Διακόπτης PTT (Push-To-Talk – Πιέστε και Μιλήστε) Πατήστε παρατεταμένα και κατόπιν μιλήστε στο μικρόφωνο για τη μετάδοση.G-13 g Υποδοχές βύσματος ηχείου/ μικροφώνου Εισάγετε το βύσμα του Ηχείου/ μικροφώνου ή το βύσμα των ακουστικών σε αυτή την υποδοχή.

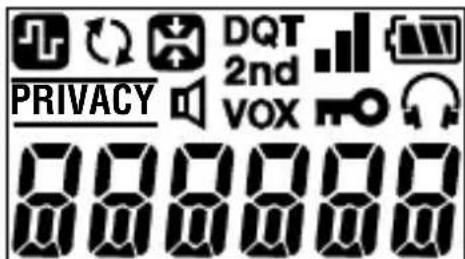

PRIVACY Ένδειξη Περιγραφή Κατά τη λήψη: Εμφανίζεται η ισχύς του σήματος. Κατά τη μετάδοση: Εμφανίζεται η Ισχύς Μετάδοσης. : Ισχυρό : Επαρκές : Αδύναμο Μετάδοση: : Υψηλή Ισχύς Εμφανίζεται η ισχύς της μπαταρίας. : Υψηλή : Επαρκές : Χαμηλή (Αναβοσβήνει): Πολύ Χαμηλή Εμφανίζεται όταν ο τύπος καναλιού έχει οριστεί σε ψηφιακό. Εμφανίζεται όταν η Σάρωση βρίσκεται σε εξέλιξη. Αναβοσβήνει κατά τη διάρκεια της παύσης της Σάρωσης. Εμφανίζεται όταν είναι ενεργοποιημένη η λειτουργία Compander. PRIVACY Εμφανίζεται όταν είναι ενεργοποιημένος ο Περιπλέκτης (Αναλογικός). Εμφανίζεται όταν η λειτουργία VOX βρίσκεται σε εξέλιξη. Εμφανίζεται όταν η λειτουργία Κλειδώματος Κουμπιών είναι ενεργοποιημένη. Εμφανίζεται όταν η λειτουργία Ακουστικού είναι ενεργοποιημένη. Εμφανίζεται όταν η λειτουργία Δεύτερης Σάρωσης είναι ενεργοποιημένη. Αναβοσβήνει όταν η Δεύτερη Σάρωση είναι σε παύση και παραμένει στο Δεύτερο Κανάλι. Εμφανίζεται όταν έχει ενεργοποιηθεί το Άνοιγμα Οθόνης ή η Απενεργοποίηση Φίμωσης.G-14 ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ΑΝΟΙΓΜΑ/ ΚΛΕΙΣΙΜΟ ΣΥΣΚΕΥΗΣ Ενεργοποιήσετε τον πομποδέκτη στρίβοντας τον διακόπτη Τροφοδοσίας πλήκτρο ελέγχου/ Έντασης ήχου δεξιόστροφα.

• Ηχεί ένα ηχητικό σήμα επιβεβαίωσης, η οθόνη LCD ανάβει στιγμιαία, και στη συνέχεια εμφανίζεται ο αριθμός του τρέχοντος καναλιού. Για να απενεργοποιήσετε τον πομποδέκτη, στρίψτε τον διακόπτη Τροφοδοσίας/πλήκτρο ελέγχου Έντασης ήχου εντελώς αριστερόστροφα μέχρι να ακουστεί κλικ. ΡΥΘΜΙΣΗ ΤΗΣ ΕΝΤΑΣΗΣ ΗΧΟΥ Ρυθμίστε το επίπεδο έντασης ήχου που επιθυμείτε περιστρέφοντας τον διακόπτη Τροφοδοσίας/πλήκτρο ελέγχου Έντασης ήχου.

• Δεξιόστροφα αυξάνει την ένταση ήχου και αριστερόστροφα μειώνει την ένταση ήχου.

Για να ρυθμίσετε την ένταση ήχου χρησιμοποιώντας τους ήχους του περιβάλλοντος ως αναφορά στην αναλογική λειτουργία, χρησιμοποιήστε τη Λειτουργία Απενεργοποίηση Φίμωσης. ΕΠΙΛΟΓΗ ΜΙΑΣ ΖΩΝΗΣ ΚΑΙ ΕΝΟΣ ΚΑΝΑΛΙΟΥ/ ID

Επιλέξτε την επιθυμητή ζώνη χρησιμοποιώντας το προγραμματισμένο κουμπί ως [Ζώνη]. Κάθε ζώνη περιέχει μια ομάδα καναλιών. 2 Επιλέξτε το επιθυμητό κανάλι/ταυτότητα χρησιμοποιώντας τα κουμπιά

• Ένα ηχητικό σήμα επιβεβαίωσης ηχεί κάθε φορά που πατάτε το κουμπί [Ζώνη],

ΠΡΑΓΜΑΤΟΠΟΙΗΣΤΕ ΜΙΑ ΚΛΗΣΗ 1 Για να πραγματοποιήσετε μια κλήση, πατήστε παρατεταμένα τον διακόπτη PTT, στη συνέχεια μιλήστε γύρω από την περιοχή μικροφώνου με κανονική ομιλία.

• Κρατήστε το μικρόφωνο σε απόσταση περίπου 3 έως 4 cm από τα χείλη σας. 2 Αφήστε τον διακόπτη PTT για να λάβετε κλήση.G-15 ΛΙΣΤΑ ΚΑΝΑΛΙΩΝ Αυτός ο πομποδέκτης σας επιτρέπει να προγραμματίσετε εκ νέου κάθε ένα από τα κανάλια με διαφορετικές συχνότητες και ιαφορετικές ρυθμίσεις ID (Ψηφιακή)/ QT/DQT ( Aναλογική). Στον παρακάτω π ίνακα παρατίθενται οι προεπιλεγμένες ρυθμίσεις καναλιών.

Aναλογική Ψηφιακή Ζώνη 1 Ζώνη 2 Ζώνη 3
