GEBRUIKSAANWIJZING TK3601DE KENWOOD

De stemcodingstechnologie AMBE+2™ die is gebruikt in dit product worden beschermd door eigendomsrechten, waaronder patentrechten, auteursrechten en handelsgeheimen van Digital Voice Systems, Inc. Licenties voor deze stemcodingstechnologie worden alleen afgegeven voor gebruik in deze communicatieapparatuur. Het is de gebruiker van deze technologie nadrukkelijk verboden de objectcode aan de apparatuur te onttrekken, te verwijderen,uit elkaar te halen, te gebruiken voor afgeleide werken of te demonteren of op iedere andere wijze om te zetten in een voor mensen begrijpbaar object. Nummers van Amerikaanse patenten:#8,315,860,#8,595,002,#6,912,495, #8,200,497,#7,970,606,en#8,359,197.

HARTELIJK DANK

Wij zijn dankbaar dat u heeft gekozen KENWOOD voor uw dPMR446 toepasseningen.

Deze Gebruikershandleiding geldt alleen voor de basisfuncties van uw dPMR446 (Digital Private Mobile Radio). Vraag uw dealer waar informatie over alle aangepaste functies die ze toegevoegt konnen hebben aan uw radio.Voor details over het gebruik van de instructiehandleiding, raadpleeg de volgende URL. http://manual.kenwood.com/en_contentss/search/keyword

INHOUDSOPGAVE

VOORBEREIDING 4

APPARAAT UITPAKKEN EN CONTROLEREN 7

VOORBEREIDING 8

KENNISMAKING 12

BASISBEDIENING 14

KANAALLIJST 15

BEDIENINGSOMSTANDIGHEDEN

Open locations (geen obstakels) : Tot maximaal 9,0 km

Woonwijknen (in de buurt van gebouwen): Tot maximaal 2,7 km

Opmerking:

De vermelde bereiken zijn gebaseerd op praktijkproeven en{kunnen afwijken onder uw bedieningsomstandigheden en met uw specifieke zendontvanger.

Laat onderhoud en reparatie uitsluitend uitvoeren door een vakbekwame technicus.

Veiligheid: Het is belangrijk dat de operator zich bewust is van de gezvaren die verbonden zijn aan het gebruik van een zendontvanger en deze begrijpt.

Deze apparatuur voldoet aan de vereisten van Richtlijn 2014/53/EU.

Informatie over het weggooien van oude elektrische en elektronische apparaten en batterijen (voor landen die geschaden afvalverzamelsystemen gebruiken)

Producten en batterijen met het (afvalcontainer met x-teken) symbol mightniet als normal huisvuil worden weggegooid.

Oude elektrische en elektronische apparatuur en batterijen要去en worden gerecycled bij een voorziening die in staat is om deze items en hun afvalbijproducten te hanteren.

Raadpleeg de betreffende lokale instantie voor details aangaande in de buurt,zijnde recyclingfaciliteiten.

Het juist recyclen en weggooien van afval spaart natuurlijke bronnen en reduceert schadelijke invloed op uw gezondheid en het milieu.

Opmerking: De "Pb" aanduiding onder het batterijsymbool betekent dat deze batterij lood bevat.

Copyrights Firmware

JVC KENWOOD Corporation behoudt hetrecht op en het eigenaarsschap van auteursrechten voor fi rmware die zich ingebed in KENWOOD productgeheugens.

Neem de volgende voorzorgsmaatregelen in acht om brand, lichamelijk letsel en schade aan de zendontvanger te vermijden.

• Laad de zendontvanger en de batterij Niet op als ze nat+zijn.
• Zorg ervoor dat er geen metaalachtige voorwerpen liggen:tussen de zendontvanger en de batterij.
• Gebruik geen opties die nicht gespecificeerd zijn door KENWOOD.
• Als het chassis is een ander transceiveronderdeel is beschadigd, raak de beschadigde delen dan nicht aan.
• Als een headset of hoofdtelefoon is aangesloten op de zendontvanger, verminder het zenderontvanger volume. Let op het volumeniveau bij het uitschakelen van de squelch.
• Plaats Niet de optionele luidspreker/microfoon, clipmicrofoon met een koptelefooN of een headset om uw nek terwijl u in de buurt bent van machines die de kabel konnen grijpen.
• Plaats de zendontvanger nicht op een instabiele ondergrond.
  Zorg ervoor dat de antennene Niet uwogen raakt.
• Als de ontvanger uren anschter elkaar gebruikt worden voor verzending worden de radiator en het chassis heet. Raak deze plekken Niet aan bij het verwangen van de batterij.
• Schakel de zendontvanger eerst alkijd uit voordat u optionele accessoires installeert.
• De lader is een apparaat dat de unit ontkoppelt van de voedingskabel. U moet eenvoudig bij de voedingsstekker+kennen.
• Gooi batterijen beslist op milieuvriendelijke wijze in overeenstemming met de regels in uw land of gebied weg.

WAARSCHUWING

Schakel de zendontvangeruit op de volgende locaties:

• In explosieve omgevingen (ontbrandbaar gas, stofdeeltjes, metaal- of graanstof, enz.).
  Dicht bij explosieven of detonatieplaatsen.
  In vliegtuigen. (leder gebruik van de zendontvanger要去 volgens de instructies en de regels van de vliegtuigbemanning worden uitgevoerd.)
• Waar beperkingen of waarschuwingen zijn aangegeven met betrekking tot het gebruik van radioapparaten, met inbegrip van, hoewel nicht beperkt tot, medische apparatuur.
  In de buurt van personne die een pacemaker gebruiken.
• Tijdens het tanken of tijdens het parkeren bij benzinestations.

LET OP

Haal in geen geval de zendontvangeruit elkaar en breng geen wijzigingen aan.
- Plaats in een rijdend voertuig de zendontvanger Niet op of zicht bij airbags. Bij het opblazen van de airbag kan de ontvanger gelanceerd worden en de bestuurder of passagiers raken.
- Als er een abnormale lucht of rook komt van de zendontvanger, schakel dan onmiddelijk de zendontvangeruit, verwijder de batterij, en neem contact op met uw KENWOOD-dealer.
- Gebruik van de zendontvangerijdens het rijden kan in strijd met de verkeersregels�. Controller en volg de bestaande verkeersregels.
- Stel de zendontvanger nicht bloot aan extreem hete of koude omstandigheden.
- Ondersteun de batterij (of batterijhouser) Niet met metalen voorwerpen omdat deze de batterijpolen+kortsluiten.
- Er bestaat gevaar voor ontploffing als de batterij verkeerd worden geplaatst. Vervang de batterij alleen met hetzelfde type.
- Bij het vastmaken van een in de handel verkrijgbare draagriem,要去 u ervoor zorgen dat de draagriem duurzaam is. Bovendien mag u de zendontvanger Niet rondslingeren aan de draagriem; u kunt per ongeluk iemand raken en verwonden met de zendontvanger.
- Als een in de handel verkrijgbare halsriem worden gebruikt, zorg er dan voor dat de riem Niet verstrikt raakt in de nabijgelegen machine.
- Wanner u de zendontvanger in ruimtes gebruikt met droge lucht, worden er gemakkelijk statische elektriciteit opgebouwd. Wanner u de hoofdtelefoon in dergelijk omstandigheden gebruikt, kan de zendontvanger möglichk een elektrische schok veroorzaken en deze door uw hoofdtelefoon enaar uw oor zenden. In deze omstandigheden bevelen wij aan om alleen een luidspreker/ microfoon te gebruiken om elektrische schokken te voorkomen..
- Stel de zendontvanger nicht gedurende lange perioden bloot aan direct zonlicht enplaats hem nooit richtig bij verwarmingsapparaten.

INFORMATIE OVER DE BATTERIJ

De Li-ion-batterij bevat ontvlambare substanties zoals organische oplosmiddelen. Verkeerd gebruik van de batterij kan leiden tot breuk van de batterij, waardoor brandgevaar of hoge temperatures, verslechtering van de prestatie of andere beschadigingen{kunnen optreden.Houd u zich aan de volgende waarschuwingen.

GEVAAR

• De batterij Niet uit elkaar halen of anders samenstellen!
• De batterij nicht kortsluiten!
• De batterij nicht verbranden of blootstellen aan hitte!
• De batterij Niet gebruiken ofplaatsen in de buurt van vuur, kachels of andere warmtebronnen (ruimtes met temperaturen van meer dan 80^ / 176^ !
• leder contact van de batterij met water of vocht vermijden!
• De batterij Niet opladen in de buurt van vuur of in direct zonlicht!
• Alleen de gespecificierde lader gebruiken en neem de oplaadvereisten in acht!
• De batterij met geen enkel voorwerp doorsteken, slaan of erop staan!
• De batterij nicht schokken en er nicht mee gooien!
• De batterij nicht gebruiken als denen is beschadigd!
• Niet direct op de batterij solderen!
• De polariteit (en polen) van de batterij Niet omkeren!
• De batterij nicht omgekeerd laden of aansluten!
• Een gebroken en lekkende batterij Niet aanraken!

A Is de elektrolytvloeistof van de batterij in uw ogen terechtkomt, spoel uw ogen onmiddelijk uit met zoet water zonder in uw ogen te wrijven. Ga onmiddelijk maar het ziekenhuis. Als u geen actie onderneemt, kan dit leiden tot problemen met uw ogen.

WAARSCHUWING

• De batterij nicht langer opladen dan de gespecificeerde duur!
• De batterij Niet in een magnetron of hagedrukholder plaatsen!
• Gebroken en lekkende batterijen uit de buurt van vuur houden!
• Geen afwijkende batterij gebruiken!
• Verander of laad de batterij Niet op gevaarlijke locaties!

APPARAAT UITPAKKEN EN CONTROLEREN

Pak de zendontvanger voorzichtiguit. In het geval onderdelen ontbreken of beschadigd zich,要去 ommiddelijk een schadeclaim indieren bij de vervoerder.

BIJGEVERDE ACCESSOIRES

• Batterijlader (KSC-50CR) 1
• Netspanningsadapter 1
• Li-ion-batterij (KNB-81L) 1
  Riemklem 1
  Schroeven (M3× 8mm) 2
• Batterij Hoes 1
• Gebruikershandleiding 1

Opmerking:

Raadpleeg "VOORBEREIDING" voor accessoire-installatieinstructies.

VOORBEREIDING

PLAATSEN VAN DE BATTERIJ

LETOP

• Vermijd kortsluiting van de batterijaansluitingen en gooi de batterij Niet weg in open vuur.
  Probeer nooit het omhulsel van de batterij open te makes.

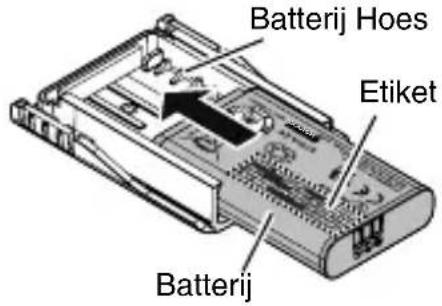

1 Plaats de batterij in het accuvak.

• Let op de positie van de inkeping van de batterij.
• Plaats de batterij met het label van de modelnaam� boven gericht.
  Zorg ervoor dat u de batterij Niet LAST Vallen.

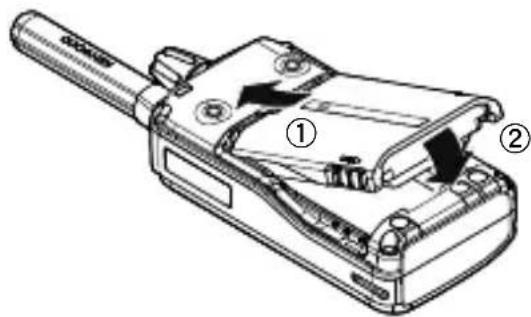

2 Lijn het accudekseluit met de groef op de achterkant van de transceiver.

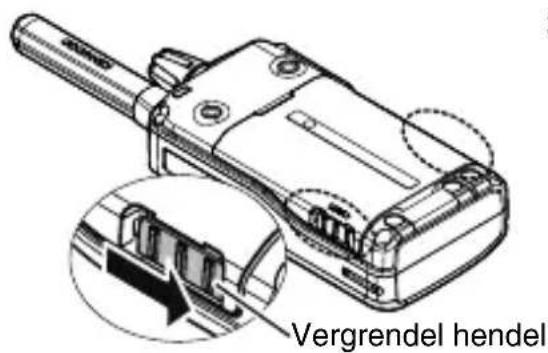

3 Schuif de vergrendelingshendel (beide zichden) om het te vergrendelen.

Uhoort feedback in de vorm van een klik.

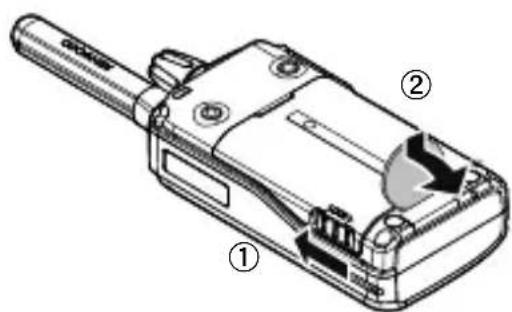

VERWIJDEREN VAN DE BATTERIJ

1 Schuif de vergrendelingshendel (beide zichden) om het te ontgrendelen.

2 Ontgrendel de vergrendeling van het accudeksel en verwijderervolgens het accudeksel met een munte of ie's soortgelijks.

Zorg ervoor dat u de batterij Niet LASTVallen.

BATTERIJ OPLADEN

De batterij werden nicht opgeladen in de fabriek. Laad de batterij op voordat u deze gelebruikt.

Gemiddelde acculevensduur:

Accubesparingsfunctie AAN Accubesparingsfunctie UIT
19 uwr 14 uwr

Gemiddeldtijd den worden berekend met gebruik van 5% zendtijd, 5% ontvangstijd en 90% stand-by-tijd.

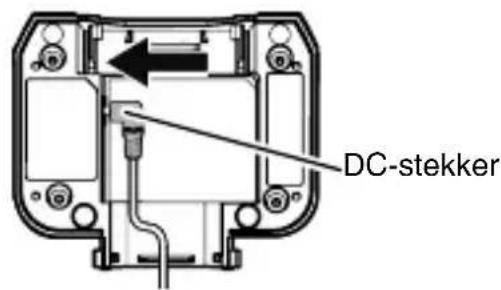

1 Sluit de AC-adapterkabel aan op de aansluiting aan de onderkant van de oplader.

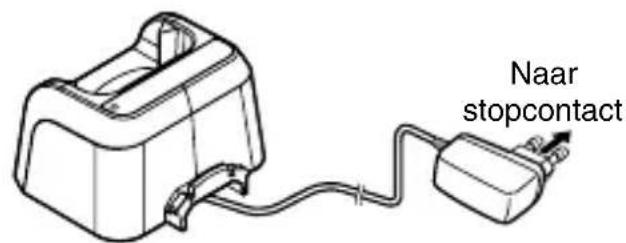

2 Steek de netspanningsadapter in een stopcontact.

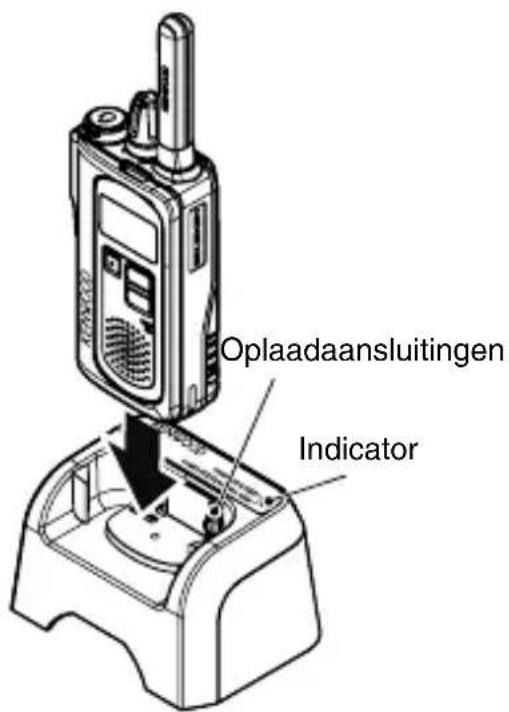

3 Steek de batterij of een zendontvanger voorzien van een batterij in de oplaadsleuf van de lader.

Zorg ervoor dat de metalen contactpunten van de batterij precies in de oplaadpolen passen.
- Het indicatorlicht rood op en het opladen begint.

4 Nadat het opladen klaar is, brandt de indicator knipperend groen. Haal de batterij of de zendontvangeruit de lader.

• Het opladen van de batterij duurt ongeveer 4,5aar.
• Als de lader gedurende een langearend Niet gebruikt gaat worden, trekt u de netspanningsadapter uit het stopcontact.

CAUTION

• Schakel een zendontvanger uitgerust met batterij.altijd UIT voordat u de zendontvanger in de lader staat.
• Verwijlder.altijd de AC-adapter uit het stopcontact voordat u probeert de lader te inspecteren of te reinigen. Het verwijderen van de batterij's of het wijzigelen van de bediening verwijdert Niet het AC-voltage uit de lader.
• Plaats de AC-adapterkabel zodanig dat er nicht op wordt gestapt, over wordt gestruikeld en ook nicht beschadigd raakt.
• Verwijder algijd de AC-adapter uit het stopcontact door aan de adapter te trekken en Niet aan de kabel.
• Gebruik de oplader Niet als deze een beschadigde AC-adapter of adapterkabel heeft of als de oplader op enigerlei wijze is beschadigd.

Neem contact op met uw KENWOOD dealer om het beschadigde onderdeel te verrangen of te repareren.

Opmerking:

De omgevingstemperatuur moetijdens het opladen 5^ tot 40^ zijn. Als u de batterij buiten dit temperatuurbereik oplaadt, is het möglichk dat hij nicht volledig worden opgeladen.
De levensduur van de batterij is ten einde als de gebruikstijd afneemt on-danks dat de batterij volledig en correct is geladen. Vervang de batterij.
Bij gebruik van de zendontvanger met een Li-ion-batterij opplaatsen met een omgevingstemperatuur van -10^ en lager worden de gebruiksduur mogelijk verkort.

Kleurindicatielampje Betekenis
Licht rood	Een zendontvanger in het laadstation sleuf opladen is begonnen.
Knipperend rood	De batterij is defect of de contacten van de batterij+zijn Niet goed gepaard met die van de oplader.
Knipperend groen	Het opladen is voltooid; verwijder de batterijuit de oplader.
Knipperend afwisselend groen en oranje	De batterij heeft nicht voldaan aan de starttemperatuur van het opladen. Verwijder de batterijuit de lader en wacht totdat het een normale temperatuur bereikt voordat u hem meer oplaadt.

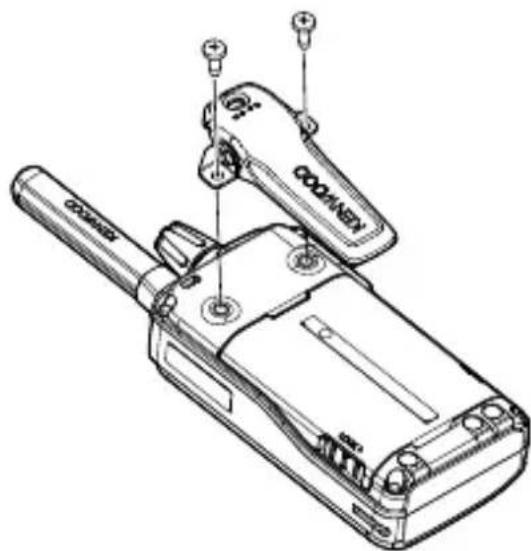

BEVESTIGEN VAN DE RIEMKLEM

Bevestig indien gewenst de riemklem met behulp van de twee bijgeleverde schroeven (M3 x 8 mm).

Opmerking:

Als de riemklem nicht is aangebracht, kan de bevestigingsplaats ervan warm wordenijdens ononderbroken zenden of na langdurig liggen in een warmeromegeving.

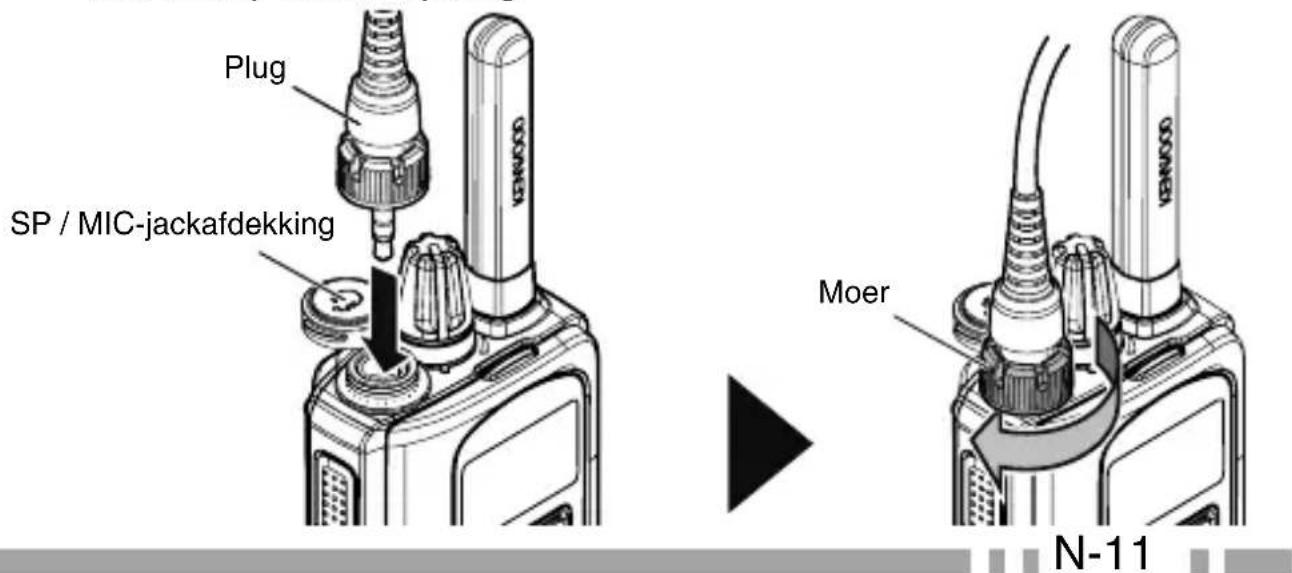

BEVESTIGEN VAN DE OPTIONELE LUIDSPREKER/ MICROFOON (OF HOOFTELEFOON)

1 Schakel de stroom van de transceiver UIT.
- Voor transceivers die in staat+zijn om het volume aan te passen, past u het volume maar de minimum instelling aan voordat u de transceiveruitgeschakeld.
2 Steek de stekker in de SP/MIC-aansluiting op de transceiver, en zet dezeervolgens vast met een moer.
- Bevestig de stekker stevig met een moer om waterdichte bescherming voor de transceiver te handhaven.
- De transceiver is nicht volledig waterdicht wanneer een luidspreker/ microfoon of headset worden gebruikt.
- Wanner u geen gebruik maakt van een optionele luidspreker/microfoon, clipmicrofoon met koptelefoon of headset, om de transceiver stofvrij en waterdicht te houden, dient u de SP/MIC-aansluiting goed af te sluiten met de dop zonder speling.

KENNISMAKING

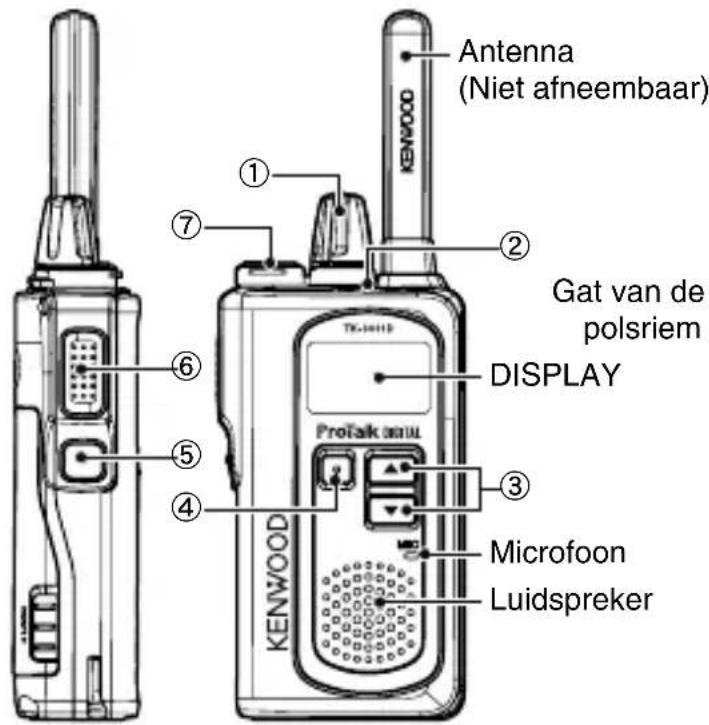

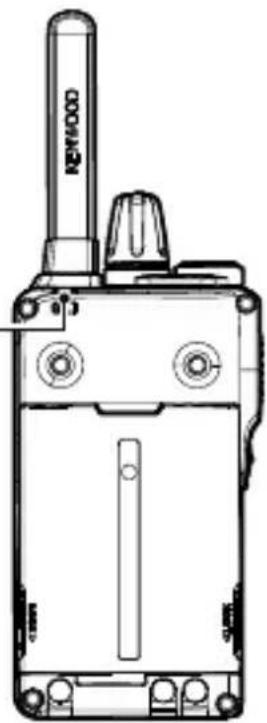

KNOPPEN EN CONTROL

① Aan/uit-schakelaar/volumeknop

Draai rechtsom om de zendontvanger aan te zetten. Om de zendontvangeruit te zetten, draai deze linksom totdat u een klik hoor. Draai deze knop om het volumeniveau te veranderen.

② LED-indicator

Geeft de status van de transceiver aan.

(3) (Omhoog)/Omlaag) knoppen

Druk om het bedieningskanaal te veranderen, een menu in de instellingsmodus te selecteren en om andere functies UIT te voeren.

(4) Menuknap

Druk in om het Kanaal Menu te activeren en om de verschillende functies te selecteren.

Druk in en houd vast om de programmeerbare functie te activeren. De standaardinstelling is Toetsvergrendeling.

⑤ Zijknop

Druk in en houd vast om de programmeerbare functie te activeren. De standaardinstelling is Zone.

Druk op de schakelaar, houd deze ingedrukt en spreekervolgens in de microfoon om te verzenden.

⑦ Luidspreker/ microfoonaansluitingen

Steek de luidsprek er/ microfoonstekker of die van de hoofdtelefoo in deze aansluiting.

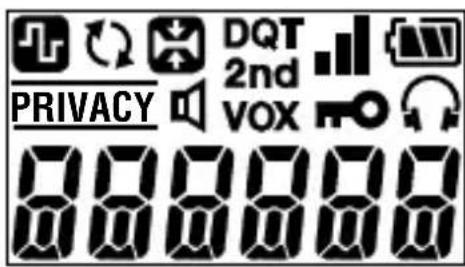

DISPLAY

Indicator	Beschrijving
	Tijdens het ontvangen: verschijnt de signalsterkte.Tijdens het verzenden: verschijnt de zendkracht.Ontvangen: Sterk : Voldoende : Zwak Uitzenden: Hoge spanning
	Toont de levensduur van de batterij.
	(Knipperend):zerllaag
	Verschijnt wanner het kanaaltype op digitaal is ingesteld.
	Knippert wanner het scan wordt uitgevoerd.
	Verschijnt wanner het scannen is gesauzeerd.
	Verschijnt wanner de Compander is ingeschakeld.
PRIVACY	Verschijnt wanner de Scrambler (Analoog) worden ingeschakeld.
VOX	Verschijnt wanner de VOX-functie aan de gang is.
	Verschijnt wanner de Toetsvergrendelingfunctie is geactiveerd.
	Verschijnt wanner de Hoofdtelefoon modus is ingeschakeld.
2nd	Verschijnt wanner de Tweedescanfunctie is geactiveerd.Knippert wanner de Tweede Scan is gesauzeerd en op het Tweede Kanaal blijft.
	Verschijnt wanner de Monitor open of Squelch Uit is geactiveerd.

BASISBEDIENING

AAN/UITSCHAKELEN

Schakel de stroom van de transceiver AAN door de Aan/uitschakelaar/Volume regeling met de klok mee te draaien.

• Een bevestigingstoon is te horen, de LCD-verlichting brandt even en verrolgens worden het huidige kanaalnummer weergegeven.

Om de transceiver UIT te schakelen, draait u de aan/uitschakelaar/volumeregeling—helemaal gegen de klok in totdat u een klik hoor.

VOLUME INSTellen

Stel het gewenste volume in door aan de aan/uit-schakelaar/volumeregelaar te draaien.

• Met de klok mee verhoegt het volume en gegen de klok in verlaagt het volume.

Opmerking:

Om het volume aan te passen in de analoge modus met het hintergrondgeluid als referentie, gebruikt u de Squelchuit-functionie.

ZONE EN KANAAL/ID SELECTEREN

1 Selecteer de gewenste zone met gebruik van de knop geprogrammeerd als [Zone]. Elke zone bevat een groep kanalen.
2 Selecteer het gewenste kanaal/ID met behulp van de of knop.

• Een bevestigingstoon klinkt elke keer als u op de [Zone], of nop drukt.

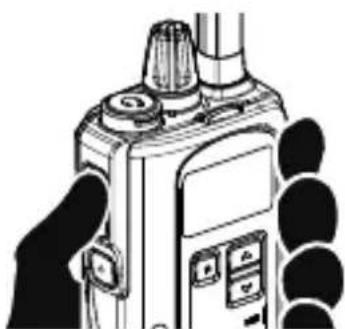

EEN OPROEP DOEN

1 Als u een oproep wilt make, drukt u de PTT-schakelaar in en houd u deze vast, en spreek cervolgens in de buurt van de microfoon met uw normale stem.

Houd de microfoon ongeveer 3 tot 4 cm van uw mond.

2 Laat de PTT-schakelaar los voor ontvangst.

KANAALLIJST

Met deze zendontvanger=kunt u voor ieder kanaal andere%frequencies en instelleningen voor ID (Digitale)/ QT/DQT (Analoge)programmeren. Onderstaande,tabel vermeldt de standardinstelleningen voor ieder kanaal.

Kanaal nummer	Analoge Digitale
	Zone 1 Zone 2 Zone 3
	Frequentie (MHz)	QT/DQT	Frequentie (MHz)	ID	Frequentie (MHz)	ID
1 446,006250 94,8 Hz	446,103125	1 446,003125	1
2 446,093750 88,5 Hz	446,109375	2 446,009375	2
3 446,031250 103,5 Hz	446,115625	3 446,015625	3
4 446,068750 79,7 Hz	446,121875	4 446,021875	4
5 446,043750 118,8 Hz	446,128125	5 446,028125	5
6 446,018750 123,0 Hz	446,134375	6 446,034375	6
7 446,081250 127,3 Hz	446,140625	7 446,040625	7
8 446,056250 85,4 Hz	446,146875	8 446,046875	8
9 446,006250 107,2 Hz	446,153125	9 446,053125	9
10 446,093750 110,9 Hz	446,159375	10 446,059375	10
11 446,031250 114,8 Hz	446,165625	11 446,065625	11
12 446,068750 82,5 Hz	446,171875	12 446,071875	12
13 446,043750 D132N	446,178125	13 445,078125	13
14 446,018750 D155N	446,184375	14 446,084375	14
15 446,056250 D134N	446,190625	15 446,090625	15
16 446,081250 D243N	446,196875	16 446,096875	16

ProTalk DIGITAL

UHF SAYISAL EL TELSIZI

TK-3601D

KULLANICI REHBERI
