JN480 - Πριόνι Nutool - Δωρεάν εγχειρίδιο χρήσης

Συχνές ερωτήσεις - JN480 Nutool

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JN480 Nutool

GR Πριονάκι (Μετάφραση των πρωτότυπων οδηγιών)

GR MHN πλησιάζετε τα μηχανήματα με φαρδιά ρούχα

GR MHN αγγίζετε την κινούμενη λάμα

GR Κίνδυνος ακτίνων Laser - MHN αφήνετε τα μάτια σας εκτεθημένα στις ακτίνες LASER

GR Κίνδυνος εκτόξευσης θραυσμάτων

GR MHN αφαιρείτε τα προστατευτικά και τις διατάξεις ασφαλείας όταν η μηχανή κινείται

GR MHN καθαρίζετε, λιπαίνετε, επισκευάζετε κινούμενα όργανα

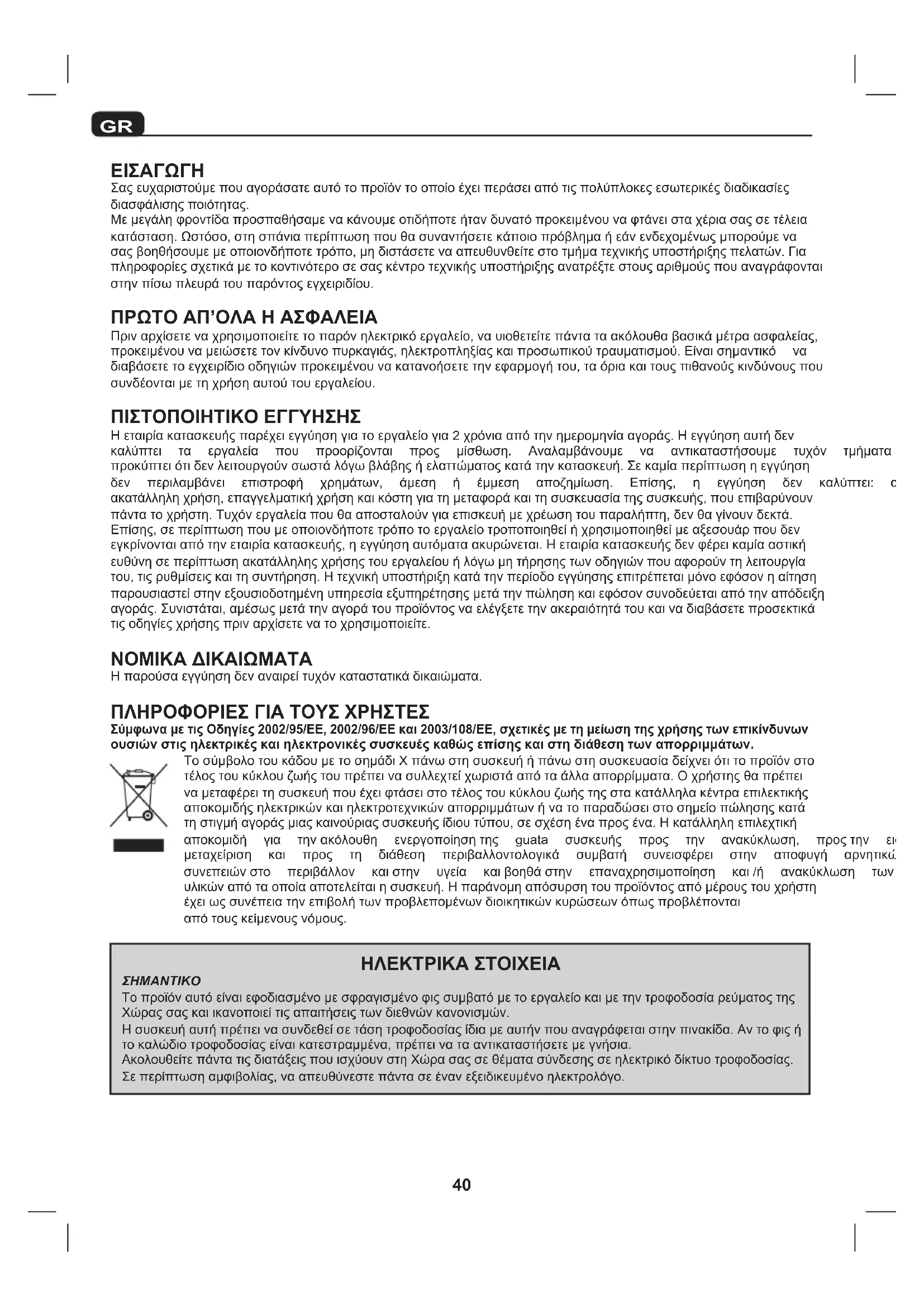

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν το οποίο έχει περάσει από τις πολύπλοκες εσωτερικές διαδικασίες διασφάλισης ποιότητας.

Με μεγάλη φροντίδα προσπαθήσαμε να κάνουμε οτιδήποτε ήταν δυνατό προκειμένου να φτάνει στα χέρια σας σε τέλεια κατάσταση. Όστόσο, στη σπάνια περίπτωση που θα συναντήσετε κάποιο πρόβλημα ή εάν ενδεχομένως μπορούμε να σας βοηθήσουμε με οποιονδήποτε τρόπο, μη διστάσετε να απευθυνθείτε στο τμήμα τεχνικής υποστήριξης πελατών. Για πληροφορίες σχετικά με το κοντινότερο σε σας κέντρο τεχνικής υποστήριξης ανατρέξτε στους αριθμούς που αναγράφονται στην πίσω πλευρά του παρόντος εγχειριδίου.

ΠΡΩΤΟ ΑΠ'ΟΛΑ Η ΑΣΦΑΛΕΙΑ

Πριν αρχίσετε να χρησιμοποιείτε το παρόν ηλεκτρικό εργαλείο, να υιοθετείτε πάντα τα ακόλουθα βασικά μέτρα ασφαλείας, προκειμένου να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και προσωπικού τραυματισμού. Είναι σημαντικό να διαβάσετε το εγχειρίδιο οδηγιών προκειμένου να κατανοήσετε την εφαρμογή του, τα όρια και τους πιθανούς κινδύνους που συνδέονται με τη χρήση αυτού του εργαλείου.

ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ

Η εταιρία κατασκευής παρέχει εγγύηση για το εργαλείο για 2 χρόνια από την ημερομηνία αγοράς. Η εγγύηση αυτή δεν καλύπτει τα εργαλεία που προορίζονται προς μίσθωση. Αναλαμβάνουμε να αντικαταστήσουμε τυχόν τμήματα προκύπτει ότι δεν λειτουργούν σωστά λόγω βλάβης ή ελαττώματος κατά την κατασκευή. Σε καμία περίπτωση η εγγύηση δεν περιλαμβάνει επιστροφή χρημάτων, άμεση ή έμμεση αποζημίωση. Επίσης, η εγγύηση δεν καλύπτει: ακατάλληλη χρήση, επαγγελματική χρήση και κόστη για τη μεταφορά και τη συσκευασία της συσκευής, που επιβαρύνουν πάντα το χρήση. Τυχόν εργαλεία που θα αποσταλούν για επισκευή με χρέωση του παραλήπτη, δεν θα γίνουν δεκτά. Επίσης, σε περίπτωση που με οποιονδήπτοτε τρόπο το εργαλείο τροποποιηθεί ή χρησιμοποιηθεί με αξεσουάρ που δεν εγκρίνονται από την εταιρία κατασκευής, η εγγύηση αυτόματα ακυρώνεται. Η εταιρία κατασκευής δεν φέρει καμία αστική ευθύνη σε περίπτωση ακατάλληλης χρήσης του εργαλείου ή λόγω μη τήρησης των οδηγιών που αφορούν τη λειτουργία του, τις ρυθμίσεις και τη συντήρηση. Η τεχνική υποστήριξη κατά την περίοδο εγγύησης επιτρέπτεται μόνο εφόσον η αίτηση παρουσιαστεί στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης μετά την πώληση και εφόσον συνοδεύεται από την απόδειξη αγοράς. Συνιστάται, αμέσως μετά την αγορά του προϊόντος να ελέγξετε την ακεραιότητά του και να διαβάσετε προσεκτικά τις οδηγίες χρήσης πριν αρχίσετε να το χρησιμοποιείτε.

NOMIKA ΔΙΚΑΙΩΜΑΤΑ

Η παρούσα εγγύηση δεν αναιρεί τυχόν καταστατικά δικαιώματα.

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΧΡΗΣΤΕΣ

Σύμφωνα με τις Οδηγίες 2002/95/ΕΕ, 2002/96/ΕΕ και 2003/108/ΕΕ, σχετικές με τη μείωση της χρήσης των επικίνδυνων ουσιών στις ηλεκτρικές και ηλεκτρονικές συσκευές καθώς επίσης και στη διάθεση των απορριμμάτων.

Το σύμβολο του κάδου με το σημάδι Χ πάνω στη συσκευή ή πάνω στη συσκευασία δείχνει ότι το προϊόν στο τέλος του κύκλου ζωής του πρέπει να συλλεχτεί χωριστά από τα άλλα απορρίμματα. Ο χρήστης θα πρέπει να μεταφέρει τη συσκευή που έχει φτάσει στο τέλος του κύκλου ζωής της στα κατάλληλα κέντρα επιλεκτικής αποκομιδής ηλεκτρικών και ηλεκτροτεχνικών απορριμμάτων ή να το παραδώσει στο σημείο πώλησης κατά τη στιγμή αγοράς μιας καινούριας συσκευής ίδιου τύπου, σε σχέση ένα προς ένα. Η κατάλληλη επιλεχτική αποκομιδή για την ακόλουθη ενεργοποίηση της guata συσκευής προς την ανακύκλωση, προς την ει μεταχείριση και προς τη διάθεση περιβαλλοντολογικά συμβατή συνεισφέρει στην αποφυγή αρνητικώ συνεπειών στο περιβάλλον και στην υγεία και βοηθά στην επαναχρησιμοποίηση και /ή ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή. Η παράνομη απόσυρση του προϊόντος από μέρους του χρήστη έχει ως συνέπεια την επιβολή των προβλεπομένων διοικητικών κυρώσεων όπως προβλέπονται από τους κείμενους νόμους.

ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ

ΣΗΜΑΝΤΙΚΟ

Το προϊόν αυτό είναι εφοδιασμένο με σφραγισμένο φις συμβατό με το εργαλείο και με την τροφοδοσία ρεύματος της Χώρας σας και ικανοποιεί τις απαιτήσεις των διεθνών κανονισμών.

Η συσκευή αυτή πρέπει να συνδεθεί σε τάση τροφοδοσίας ίδια με αυτήν που αναγράφεται στην πινακίδα. Αν το φις ή το καλώδιο τροφοδοσίας είναι κατεστραμμένα, πρέπει να τα αντικαταστήσετε με γνήσια.

Ακολουθείτε πάντα τις διατάξεις που ισχύουν στη Χώρα σας σε θέματα σύνδεσης σε ηλεκτρικό δίκτυο τροφοδοσίας.

Σε περίπτωση αμφιβολίας, να απευθύνεστε πάντα σε έναν εξειδικευμένο ηλεκτρολόγο.

1 ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΠΡΟΛΗΨΗΣ ΑΤΥΧΗΜΑΤΩΝ

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΠΡΟΛΗΨΗΣ ΑΤΥΧΗΜΑΤΩΝ

Πριν θέσετε σε λειτουργία αυτό το εργαλείο, είναι σημαντικό να διαβάσετε να κατανοήσετε και να ακολουθήσετε αυτές τις οδηγίες προσεκτικά, προκειμένου να εξασφαλασφάλεια του χειριστή και των ατόμων που ενδεχομένως να βρίσκονται γύρω του, καθώς επίσης και για να εξασφαλιστεί μεγάλης διάρκειας και ασφαλής ζωή του εργαλείου. Εκπαιδευτείτε στη χρήση του ηλεκτρικού εργαλείου, μάθετε στα όρια χρήσης του και τους πιθανούς κινδ ενδέχεται να υπάρχουν. Φυλάξτε αυτές τις οδη ασφαλές μέρος για μελλοντική χρήση.

Αποφύγετε τις τυχαίες εκκινήσεις - Αποσυνδέστε τα ηλεκτρικά εργαλεία

Ελέγχετε πάντα ώστε το κλειδάκι και τα κλειδιά ρύθμισης έχουν αφαιρεθεί από το εργαλείο πριν το θέσ λειτουργία. Πριν συνδέσετε το ηλεκτρικό εργαλείο δίκτυο τροφοδοσίας, βεβαιωθείτε ότι ο διακόπτης ΚΛΕΙΣΤΟΣ. Όταν τα εργαλεία δεν χρησιμοποιούνται, πριν από τη συντήρηση, τη λίπανση ή τη ρύθμισή τους καθώς και όταν αλλάζετε εξαρτήματα όπως λάμες, τρυ μαχαίρια, να βεβαιώνεστε ότι τα ηλεκτρικά εργα είναι συνδεδεμένα στο δίκτυο τροφοδοσίας ρεύματος.

Ελέγχετε τα τμήματα που έχουν υποστεί ζημιά

Πριν από την περαιτέρω χρήση του ηλεκτρικού εργαλείου, πρέπει να γίνεται προσεκτικός έλεγχος προκειμένου να βεβαιώνεστε ότι λειτουργεί σωστά και σύμφωνα με τη χρήση για την οποία προορίζεται.

Ελέγχετε τη σωστή ευθυγράμμιση των κινούμενων τμημάτων, να βεβαιώνεστε ότι δεν είναι μπλοκαρισμένα, να ελέγχετε ώστε να μην υπάρχουν σπασμένα εξαρτήματα καθώς και ότι το ηλεκτρικό εργαλείο είναι σωστά συναρμολογημένο.

Ελέγχετε οποιαδήποτε άλλη κατάσταση που θα μπορούσε να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Το προστατευτικό ή οποιοδήποτε άλλο τμήμα του ηλεκτρικού εργαλείου που έχει υποστεί ζημιά, πρέπει να επισκευάζετε ή να αντικαθίσταται από ένα εξουσιοδοτημένο κέντρο συντήρησης, εκτός εάν οι ενδείξεις που περιέχονται στο παρόν εγχειρίδιο οδηγιών είναι διαφορετικές.

Κάθε διακόττης που δεν λειτορυγεί κανονικά πρέπει να αντικαθίσταται από ένα εξουσιοδοτημένο κέντρο συντήρησης. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν ο διακόττης ΑΝΟΪΧΤΟ/ΚΛΕΙΣΤΟ δεν ανάβει και δεν σβήνει το ηλεκτρικό εργαλείο.

Η σκόνη που παράγεται κατά την επεξεργασία των διαφόρων υλικών είναι βλαβερή για την υγεία. Συνιστάται να φοράτε την κατάλληλη προστατευτική μάσκα. Κατά την εκτέλεση των εργασιών να χρησιμοποιείτε πάντα ατομικά μέσα προστασίας: προστατευτικά γυαλιά, γάντια, μάσκα, ωτοασπίδες, προστατευτικά και αντιολισθητικά παπούτσια. Μην φοράτε ρούχα ή κοσμήματα που που δεν είναι σταθερά και να μαζεύετε τα μαλλιά σας εάν είναι μακριά προκειμένου να αποφύγετε να μπερδευτούν στα κινούμενα όργανα. Να εργάζεστε πάντα σε σταθερές βάσεις. Μπλοκάρετε πάντα καλά με τη μέγγενη το αντικείμενο που πρόκειται να επεξεργασθείτε. Διατηρείτε πάντα καθαρό και τακτοποιημένο το χώρο εργασίας. Να χειρίζεστε το εργαλείο χρησιμοποιώντας πάντα και τα δύο χέρια Μην ανοίγετε ή τροποποιείτε με κανέναν τρόπο το ηλεκτρικό εργαλείο ή τα αξεσουάρ του. Μην αφήνετε το ηλεκτρικό εργαλείο εκτεθημένο σε βροχή και μην το χρησιμοποιείτε σε καταστάσεις όπου υπάρχει κίνδυνος να βραχεί.

Ο χώρος εργασίας πρέπει πάντα να φωτίζεται καλά. Μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε χώρους όπου υπάρχει ο κίνδυνος έκρηξης ή πυρκαγιάς λόγω εύφλεκτων υλικών, υγρών, βερνικιών, βαφών, βενζίνης κλπ. αερίων και εύφλεκτης σκόνης εκρηκτικής φύσεως.

Δώστε προσοχή στα παιδιά και στα κατοικίδια ζώα Τα παιδιά και τα κατοικίδια ζώα πρέπει να παραμένουν εκτός του χώρου εργασίας. Όλα τα ηλεκτρικά εργαλεία πρέπει να φυλάσσονται μακριά από τα παιδιά. Όταν δεν χρησιμοποιούνται, είναι προτιμότερο τα ηλεκτρικά εργαλεία να τοποθετούνται σε μία ντουλάπα ή σε ένα στεγνό χώρο και καλά κλειδωμένο.

στεί η Χρησιμοποιείτε πάντα το σωστό εργαλείο

Επιλέγετε το κατάλληλο εργαλείο για την εργασία που πρόκειται να κάνετε. Μη χρησιμοποιείτε ένα εργαλείο για μια εργασία για την οποία δεν είναι σχεδιασμένο. Μην πιζέτετε πτερβολικά τα μικρά εργαλεία προκειμένου να κάνουν την εργασία που πρέπει να γίνει με ένα μεγάλο εργαλείο. Μη χρησιμοποιείτε τα εργαλεία για σκοπούς για τους οποίους δεν προορίζονται.

Μην πιέζετε υπερβολικά το ηλεκτρικό εργαλείο

Το ηλεκτρικό εργαλείο θα δώσει καλύτερα αποτελέσματα ετο στο Και με μεγαλύτερη ασφάλεια αν χρησιμοποιείται στην στο ταχύτητα για την οποία έχει σχεδιαστεί.

Κάνετε πάντα προσεκτική συντήρηση των εργαλείων Διατηρείτε ακονισμένα και καθαρά τα εξαρτήματα κοπής πόροκειμένου να επιτύχετε καλύτερα και πιο ασφαλή

Αντοτελέσματα. Ακολουθείτε τις οδηγίες λίπανσης και αντικατάστασης των αξεσουάρ. Διατηρείτε τις χειρολαβές στεγνές, καθαρές και χωρίς λάδια και γράσσο. Να βεβαιώνεστε ότι οι εγκοπές εξαερισμού είναι πάντα καθαρές και χωρίς σκόνες. Εάν οι εγκοπές είναι μπουκωμένες ενδέχεται να προκαλέσουν υπερθέρμανση και ζημιά στο μοτέρ. Εάν αυτό το εργαλείο πρόκειται να χρησιμοποιηθεί για εργασίες σε ένα ορισμένο ύψος, πρέπει να χρησιμοποιείται η κατάλληλη σκαλωσιά με κάγκελα και προστατευτικό περβάζι ή μια πλατφόρμα με πύργο, προκειμένου να εξασφαιστεί η απαιτούμενη σταθερότητα.

ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΤΙΣ ΗΛΕΚΤΡΙΚΕΣ ΕΚΚΕΝΩΣΕΙΣ

Αποφύγετε την επαφή του σώματος με επιφάνειες γείωσης (π.χ. σωληνώσεις, σώματα καλοριφέρ, πλυντήρια και ψυγεία).

Καλωδια τροφοδοσιασ

Μην τραβάτε απότομα το καλώδιο τροφοδοσίας για να το αποσυνέσετε από την πρίζα του δικτύου τροφοδοσίας. Ποτέ μην μεταφέρετε το ηλεκτρικό εργαλείο κρατώντας το από το καλώδιο τροφοδοσίας. Φυλάξτε το καλώδιο τροφοδοσίας μακριά από πηγές θερμότητας, λάδια,

διαλύτες και προεξοχές. Ελέγχετε περιοδικά το καλώδιο προφοδοσίας του εργαλείου και, εάν είναι κατεστραμμένο, ζητήστε αντικατάσταση από την εξουσιοδοτημένη υπηρεσία συντήρησης. Να εξετάζετε περιοδικά τις προεκτάσεις και εάν έχουν υποστεί ζημιά να τις αλλάζετε.

ΜΗ χρησιμοποιείτε καλώδια ή κουλούρες προέκτασης με δύο αγωγούς για ηλεκτρικά εργαλεία και ένα γείωσης. Χρησιμοποιείτε πάντα ένα καλώδιο ή κουλούρα προέκτασης με τρεις αγωγούς και το καλώδιο γείωσης συνδεδεμένο στη γείωση. Να ξετυλίγετε πάντα εντελώς την προέκταση εάν χρησιμοποιείται. Για τα καλώδια προέκτασης έως 15 μέτρα, χρησιμοποιήστε

αγωγούς εγκάρσιας διατομής 1,5 mm². Για προεκτάσεις μεγαλύτερες από 15 μέτρα, αλλά κάτω από τα 40 μέτρα, χρησιμοποιείτε αγωγούς εγκάρσιας διατομής 2,5 mm².

Να προστατεύετε την προέκταση από μυτερά αντικείμενα, υπερβολική θερμότητα και έκθεση σε υγρασία ή νερό.

⚠️ Προσοχή!

Το παρόν ηλεκτρικό εργαλείο ικανοποιεί τους εθνικούς και διεθνείς κανονισμούς καθώς και τις απαιτήσεις ασφαλείας. Οι επισκευές πρέπει να εκτελούνται αποκλειστικά και μόνο από εξειδικευμένο προσωπικό, χρησιμοποιώντας γνήσια ανταλλακτικά. Εάν δεν εφαρμοστεί αυτό ενδέχεται να υπάρξει σοβαρός κίνδυνος για το χρήστη.

2 ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΠΡΟΛΗΨΗΣ ΑΤΥΧΗΜΑΤΩΝ

Διατηρείτε πάντα το πριονάκι καθαρό από λάδι γράσσο.

Μη χρησιμοποιείτε διαβρωτικά προϊόντα για τον καθαρισμό της πλαστικής θήκης.

Διατηρείτε πάντα τις οπές αερισμού του μοτέρ καθαρές από ακαθαρσίες, σκόνη ή άλλες ουσίες.

Χρησιμοποιείτε μόνο τις συνιστώμενες λάμες. Πο προσπαθήσετε να προσαρμόσετε ή να χρησιμοποιήσετε το μηχάνημα για εργασία για την οποία δεν προορίζεται.

Χρησιμοποιείτε πάντα την υποδοχή εξαγωγής της σκόνης της ηλεκτρικής σκούπας. Οι πίνακες μικροσωματι MDF παράγουν μια επικίνδυνη σκόνη που δεν πρέπει νε εισπνέεται.

Χρησιμοποιείτε πάντα μια προστατευτική μάσκα σκόνη και εγκεκριμένα προστατευτικά γυαλιά.

Το νερό δεν πρέπει να έρθει σε επαφή με το μηχάνημα ή με τα καλώδια.

Μη χρησιμοποιείτε το πριονάκι για την κοπή σε υγρό, για παράδειγμα βυθίζοντας τη λάμα σε νερό. Θα θανάσιμη ηλεκτροπληξία.

Όταν χρησιμοποιείτε προέκταση, ξετυλίξτε την εντελώς (η ελάχιστη διάμετρος του καλωδίου της προέκτασης πρέπτει να είναι 1 mm²). Σε περίπτωση αμφιβολίας συμβουλευθείτε

έναν εξειδικευμένο ηλεκτρολόγο. Στερεώστε το κ που πρόκειται να επεξεργασθείτε στον κατάλληλο πάγκάτι που θα σας επιτρέψει να ενεργοποιήσετε το ηλεκτρικό εργαλείο και με τα δύο χέρια.

Μην κόβετε το κομμάτι προς επεξεργασία εάν οι διαστάσεις του είναι μεγαλύτερες από τις δυνατότητες κοπής που έχει το πριονάκι.

Πριν αρχίσετε την κοπή, ελέγξτε ώστε το κομ πρόκειται να επεξεργασθείτε να έχει ένα χώρο ακριβώς από κάτω για να μην ακουμπήσει το πριονάκι στο πάτωμα, στο τραπέζι, κλπ.

Μην αγγίζετε ποτέ τη λάμα εν κινήσει με το χέρι.

Ελέγξτε τη θέση τυχόν καλωδίων ρεύματος πρι τοίχο ή γυψοσανίδες.

Μην αφαιρείτε το πριονάκι από το υλικό που επεξεργάζεστε μέχρι να σταματήσει εντελώς η λάμα.

Μην αγγίζετε τη λάμα, μετά τη λειτουργία είναι πολύ ζεστή. Κρατήστε το καλώδιο του εργαλείου μακριά από τη λάμα.

Εάν είναι δυνατό, μπλοκάρετε το καλώδιο πριν την κοπή. Μην βάζετε τα χέρια κάτω από το κομμάτι προς επεξεργασία.

3 TMHMATA KAI XEIPISTHPIA (EIK. 1)

1 Διακόπτης Ανοιχτό/Κλειστό (On/Off)
2 Κουμπί συνεχούς λειτουργίας
3 Λαβή
4 Πινακίδα στοιχείων
5 Βάση στήριξης
6 Προστατευτικό λάμας
7 Οδηγός λάμας με κυλίνδρους
8 Κλειδί Άλλεν
9 Ρύθμιση ταλάντωσης (NJ750L)
10 Ρυθμιστής ταχύτητας
11 Υποδοχή αναρρόφησης σκόνης
12 Προσαρμογέας για αναρρόφηση σκόνης (NJ750L)
13 Βαθμολογημένη κλίμακα
14 Laser (NJ750L)

4 ΛΕΙΤΟΥΡΓΙΑ

Το εργαλείο αυτό διαθέτει “διακόπτη συνεχούς λειτουργίας”. Για την ενεργοποίηση της συσκευής πατήστε τη σκανδάλη Ανάξιχτό/Κλειστό (On/Off). Μόλις τεθεί σε λειτουργία, πατήστε το διακόπτη συνεχούς λειτουργίας που βρίσκεται δίπτα από τη λαβή και αφήστε τη σκανδάλη.
Στο σημείο αυτό το πριονάκι λειτουργεί συνεχώς χωρίς νατη χρήσεται να πιέζετε τη σκανδάλη. Για να σταματήσι πατήστε ελαφρά τη σκανδάλη και αφήστε την. Πιέστε
ἀπφράσιστικά το πριονάκι στο κομμάτι που πρόκειται να επεξεργασθείτε και πιέστε ελαφρά εμπρός αφήνοντας τη λάμα να εκτελέσει ελεύθερα την κοπή. Αυξάνοντας την πίεση δεν αυξάνεται η ταχύτητα κοπής.

DiuV ⚠️ ΠΡΟΣΟΧΗ!

Αν η βάση από το πριονάκι δεν συγκρατείται σταθερά γιστο κρμμάτι που πρόκειται να επεξεργασθείτε, η λάμα μπλοκάρει και σπάει

5 HΛΕΚΤΡΟΝΙΚΗ ΡΥΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ

Η ταχύτητα του μοτέρ ρυθμίζεται ηλεκτρονικά, πραρκάπθέφοντας τη ροδέλα με ραβδώσεις (Εικ. 3).

6 ΓΩΝΙΑΚΗ ΚΟΠΗ

Για την επιλογή της γωνίας κοπής σε μία από τις προκαθορισμένες τιμές, δηλαδή 15°, 30° ή 45°, ξεσφίξτε τις ήώστεξαγωνικές βίδες (Φοτο 4) που υπάρχουν στο κάτω τμήμα

,του εργαλείου με τη βοήθεια του προμηθευόμενου κλειδιού.

Σηκώστε ελαφρά τη βάση στήριξης μέχρι το σημείο που να μπορεί να μετακινηθεί σε μία από τις προκαθορισμένες γωνίες στη διαβαθμισμένη κλίμακα. (Φοτο 5). Στο τέλος σφίξτε ξανά.

7 ΛΕΙΤΟΥΡΓΙΑ ΤΑΛΑΝΤΩΣΗΣ

(NJ750L)

Το πριονάκι διαθέτει έναν ρυθμιζόμενο κύλινδρο που δημιουργεί ταλάντωση (Φοτο 6). Αυτός ο κύλινδρος μετακινείται εμπρός και πίσω με τρόπο ώστε η λάμα να κόβει εκτελώντας μια ταλάντωση. Ενώ μετακινείται ο λεβιές ρύθμισης από το 0 πρός το 3, αυξάνει ο βαθμός ταλάντωσης (Φοτο 6).

8 ΤΟΠΟΘΕΤΗΣΗ ΛΑΜΑΣ

(NJ480)

Για την τοποθέτηση της λάμας, ξεσφίξτε τις δύο βίδες Άλλεν (φοτο 7) μέσω του προστατευτικού στο εμπρόσθιο τμήμα από το πριονάκι. Πρωθήστε τη λάμα στο αυλάκ τοποθέτησης με τα δοντάκια προς τα εμπρός και σφίξτε τις βίδες Άλλεν με το ειδικό προμηθευόμενο κλειδί.

(NJ750L)

Πατήστε το κλείδωμα λεπάφο (8); Τοποθετήστε την λεπίδα στο σπίτι του με τα δόντια που αντιμετωπίζει προς τα εμπρός, η απελευθέρωση κλειδώματος λεπίδα.

9 ΠΡΟΣΑΡΜΟΓΕΑΣ ΓΙΑ ΑΝΑΡΡΟΦΗΣΗ ΣΚΟΝΗΣ

Αυτό το πριονάκι διαθέτει έναν προσαρμογέα για την αναρρόφηση της σκόνης με ρακόρ μπαφονέτ 9)( που μπορεί να συνδεθεί σε μια ηλεκτρική σκούπα ή σ αντίστοιχη κατάλληλη συσκευή. Για την τοποθέτηση του προσαρμογέα, τοποθετήστε το λαστιχένιο δακτύλιο σε σχήμα Ο στην πλευρά του προσαρμογέα με μικρότερη διάμετρο και τακτοποιήστε το στην υποδοχή αναρρόφησης στην πίσω πλευρά του εργαλείου. Πατήστε εντελώς και περιστρέψτε προκειμένου να προσαρμοστεί στις προεξοχές του ρακόρ μπαγιονέτ.

Κοπή μετάλλων

Όταν κόβετε μέταλλα, πρέπει να χρησιμοποιείτε λάδι ψύξης ή το κατάλληλο λάδι κοπής. Σε τακτικά διαστήματα κατά τη διάρκεια κοπής ψεκάστε το λιπαντικό στη λάμα ή στο κομμάτι υπό επεξεργασία προκειμένου να μειώσετε τη φθορά της λάμας.

ΠΡΟΣΟΧΗ!

Μην βυθίζετε το πριονάκι σε νερό ούτε να αφήνετε να εισχωρήσει ψυκτικό στη θήκη γιατί ενδέχεται να προκληθεί θανάσιμη ηλεκτροπληξία.

Κυκλική κοπή

Οταν αρχίζετε την κοττή από το κέντρο του υπό επεξεργασία κομματιού, ανοίξτε μία οπή διαμέτρου 12 mm προκειμένου να εξασφαλιστεί ότι υπάρχει αρκετός χώρος για τη λάμα.

Συμβουλή

Όταν κόβετε υλικά με διακοσμητικό ή γυαλιστερό φινίρισμα, καλύψτε τη βάση στήριξης από το πριονάκι ή την επιφάνεια του υλικού κοπής με προστατευτική κολλητική ταινία ή άλλου είδους προστατευτικό για να αποφευχθεί η πρόκληση χαράξεων.

TEXNIKA XAPAKTHPIΣTIKA

	NJ480 NJ750L
Τάση 230 V ~ 50 Hz 230 V ~ 50 Hz
Κινητήρας 480 W 750 W
Ταχύτητα χωρίς φορτίο 0-3000 m	-1	0-3100 min ^-1
Γωνίες κοπής	15° - 30° - 45° 15° - 30° - 45°
Επίπεδο ηχητικής πίεσης	LpA 85.5 dB(A)	LpA 91 dB(A)
Επίπεδο ηχητικής ισχύος	LWA 96.5 dB(A)	LWA 102 dB(A)
Επίπεδο κραδασμού (κατά την κοπή)	ξύλο: 7.411 m/s ^2 φύλλο μαλακού χάλυβα: 7.698 m/s ^2	ξύλο: 5.84 m/s ^2 φύλλο μαλακού χάλυβα: 4.42 m/s ^2
Μάζα	1,6 kg	2,02 kg
Μέγιστη ικανότητα κοπής
Ξύλο 60 mm	80 mm
