MANUAL DE USUARIO JN480 Nutool
ES Sierra de calar (Traducción de las instrucciones originales)
ES NO acercarse a las máquinas con ropas sueltas
ES NO tocar la hoja en movimiento
ES Peligro de radiaciones láser - NO exponer los ojos a la luz directa del LÁSER
ES Peligro de proyección de chispas
ES NO remover las protecciones y dispositivos de seguridad mientras la máquina esté en movimiento.
ES NO lavar, lubricar, o reparar mientras la máquina esté operando.

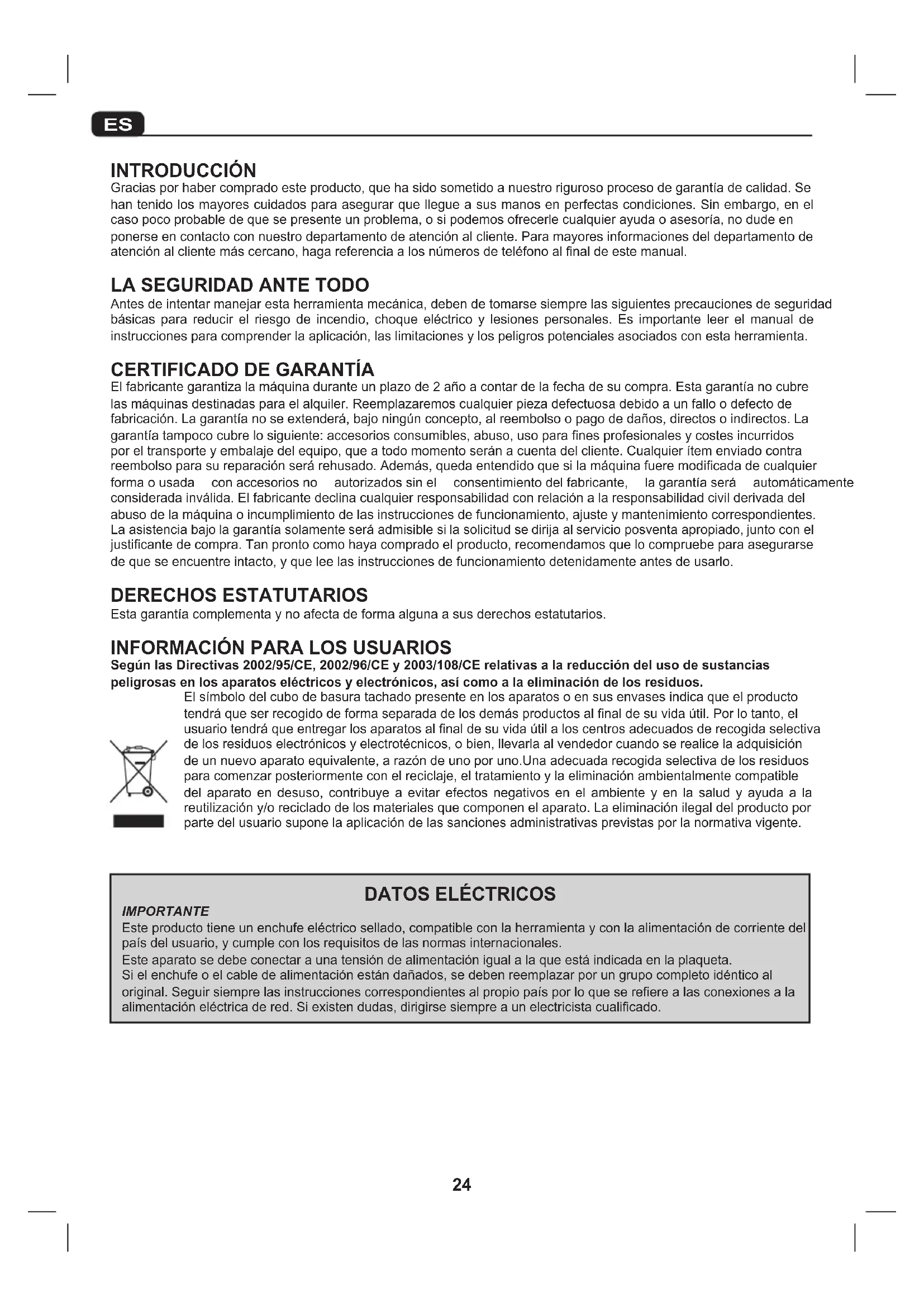

Gracias por haber comprado este producto, que ha sido sometido a nuestro riguroso proceso de garantía de calidad. Se han tenido los mayores cuidados para asegurar que llegue a sus manos en perfectas condiciones. Sin embargo, en el caso poco probable de que se presente un problema, o si podemos ofrecerle cualquier ayuda o asesoría, no dude en ponerse en contacto con nuestro departamento de atención al cliente. Para mayores informaciones del departamento de atención al cliente más cercano, haga referencia a los números de teléfono al final de este manual.
LA SEGURIDAD ANTE TODO
Antes de intentar manejar esta herramienta mecánica, deben de tomarse siempre las siguientes precauciones de seguridad básicas para reducir el riesgo de incendio, choque eléctrico y lesiones personales. Es importante leer el manual de instrucciones para comprender la aplicación, las limitaciones y los peligros potenciales asociados con esta herramienta.
CERTIFICADO DE GARANTÍA
El fabricante garantiza la máquina durante un plazo de 2 año a contar de la fecha de su compra. Esta garantía no cubre las máquinas destinadas para el alquiler. Reemplazaremos cualquier pieza defectuosa debido a un fallo o defecto de fabricación. La garantía no se extenderá, bajo ningún concepto, al reembolso o pago de daños, directos o indirectos. La garantía tampoco cubre lo siguiente: accesorios consumibles, abuso, uso para fines profesionales y costes incurridos por el transporte y embalaje del equipo, que a todo momento serán a cuenta del cliente. Cualquier ítem enviado contra reembolso para su reparación será rehusado. Además, queda entendido que si la máquina fuere modificada de cualquier forma o usada con accesorios no autorizados sin el consentimiento del fabricante, la garantía será automáticamente considerada inválida. El fabricante declina cualquier responsabilidad con relación a la responsabilidad civil derivada del abuso de la máquina o incumplimiento de las instrucciones de funcionamiento, ajuste y mantenimiento correspondientes. La asistencia bajo la garantía solamente será admisible si la solicitud se dirija al servicio posventa apropiado, junto con el justificante de compra. Tan pronto como haya comprado el producto, recomendamos que lo compruebe para asegurarse de que se encuentre intacto, y que lee las instrucciones de funcionamiento detenidamente antes de usarlo.
DERECHOS ESTATUTARIOS
Esta garantía complementa y no afecta de forma alguna a sus derechos estatutarios.
INFORMACIÓN PARA LOS USUARIOS
Según las Directivas 2002/95/CE, 2002/96/CE y 2003/108/CE relativas a la reducción del uso de sustancias peligrosas en los aparatos eléctricos y electrónicos, así como a la eliminación de los residuos.
El símbolo del cubo de basura tachado presente en los aparatos o en sus envases indica que el producto tendrá que ser recogido de forma separada de los demás productos al final de su vida útil. Por lo tanto, el usuario tendrá que entregar los aparatos al final de su vida útil a los centros adecuados de recogida selectiva de los residuos electrónicos y electrotécnicos, o bien, llevarla al vendedor cuando se realice la adquisición de un nuevo aparato equivalente, a razón de uno por uno. Una adecuada recogida selectiva de los residuos para comenzar posteriormente con el reciclaje, el tratamiento y la eliminación ambientalmente compatible del aparato en desuso, contribuye a evitar efectos negativos en el ambiente y en la salud y ayuda a la reutilización y/o reciclado de los materiales que componen el aparato. La eliminación ilegal del producto por parte del usuario supone la aplicación de las sanciones administrativas previstas por la normativa vigente.
DATOS ELÉCTRICOS
IMPORTANTE
Este producto tiene un enchufe eléctrico sellado, compatible con la herramienta y con la alimentación de corriente del país del usuario, y cumple con los requisitos de las normas internacionales.
Este aparato se debe conectar a una tensión de alimentación igual a la que está indicada en la plaqueta.
Si el enchufe o el cable de alimentación están dañados, se deben reemplazar por un grupo completo idéntico al original. Seguir siempre las instrucciones correspondientes al propio país por lo que se refiere a las conexiones a la alimentación eléctrica de red. Si existen dudas, dirigirse siempre a un electricista cualificado.
1 INSTRUCCIONES DE SEGURIDAD
Antes de accionar esta máquina es importante comprender y seguir estas instrucciones con mucha atención, para garantizar la seguridad del operador y de las personas que lo rodean y para obtener una vida prolongada y segura de la máquina. Se debe aprender cómo utilizar la herramienta eléctrica, sus límites de empleo y los potenciale peligros que pueden derivar. Conservar estas instrucciones en un lugar seguro para poder consultarlas en el futuro. Evitar los arranques involuntarios - Desconectar las herramientas eléctricas
Controlar siempre que las chavetas y las llaves de regulación estén extraídas de la herramienta eléctrica antes de ponerla en marcha. Asegurarse de que el interruptor esté en la posición APAGADO antes de conectar la herramienta eléctrica a la alimentación de red.
Asegurarse de que las herramientas eléctricas estén desconectadas de la alimentación de red cuando utilizan, antes del mantenimiento, de la lubricado la regulación y cuando se reemplazan accesoría cuchillas, puntas y fresas.
Inspeccionar las partes dañadas
Antes de comenzar a utilizar la herramienta eléctrica, se deben controlar con atención los puntos que s asegurarse de que funcione correctamente y de que trabaje de conformidad con su empleo específico. Controlar la correcta alineación de las partes en movimiento, asegurarse de que no estén atascadas, controlar que no haya componentes rotos y que la herramienta eléctrica esté montada correctamente. Comprobar cualquier otra situación que pueda influir funcionamiento de la herramienta eléctrica.
Una protección, o cualquier otra parte de la eléctrica que esté dañada, debe ser reparada o reemplazada dirigiéndose a un centro de mantenimiento autorizado, a menos que este manual de instrucciones contenga otra indicación. Cualquier interruptor que no func correctamente deberá ser reemplazado en un co-mantenimiento autorizado. No utilizar la herramienta eléctrica si el interruptor de ENCENDIDO/ APAGADO no enciende y apaga la herramienta eléctrica.
El polvo producido durante el trabajo con los materiales es nocivo para la salud. Se recomienda llevar una mascarilla apropiada contra el polvo.
Durante la realización de los trabajos, utilizar medios de protección personal: gafas contra acguantes, mascarilla, protección auricular, calzado accidentes y a prueba de resbalones.
No llevar ropas o joyas que penden y recoger el cabello largo, para evitar que puedan quedar enganchados en los órganos en movimiento Trabajar siempre sobre bases estables.
Bloquear siempre firmemente con una morsa la pieza que se debe trabajar. Mantener siempre limpia y ordenada la zona de trabajo. Maniobrar la herramienta eléctrica utilizando siempre las dos manos. No abrir ni modificar de ninguna manera la herramienta eléctrica o sus accesorios.
No exponer las herramientas eléctricas a la lluvia ni utilizarlas en situaciones en las que puedan mojarse o humedecerse. Mantener la zona de trabajo bien iluminada.
No utilizar las herramientas eléctricas en zonas donde exista un peligro de explosión o de incendio debido a la presencia de materiales combustibles, líquidos inflamables, barniz, gasolina, etc., gases y polvos inflamables de naturaleza explosiva.
Prestar atención a los niños y a los animales domésticos Los niños y los animales domésticos deben mantenerse fuera de la zona de trabajo. Todas las herramientas eléctricas se deben mantener fuera del alcance de los niños. Cuando no están en uso, es preferable guardar las herramientas eléctricas en un armario o en una habitación sin humedad y cerrar con llave.
^5 Utilizar la herramienta correcta
Escoger la herramienta apropiada para el tipo de trabajo. No utilizar una herramienta en trabajos para los que no esté diseñada. No forzar una herramienta pequeña para hacer el trabajo de una herramienta para servicio pesado. No utilizar las herramientas para finalidades que no estén previstas en su destino de uso.
No forzar la herramienta eléctrica
La herramienta eléctrica hará un mejor trabajo, más seguro y aumentará su rendimiento si se la utiliza a la velocidad para la que ha sido diseñada.
Realizar siempre un mantenimiento esmerado de las herramientas Mantener afiladas y limpias las herramientas de corte, para lograr un mejor rendimiento y más seguro. Seguir las instrucciones de lubricación y de sustitución de los accesorios. Mantener las empuñaduras secas, limpias y exentas de aceite y de grasa. Asegurarse de que las quen para rendijas de ventilación se mantengan siempre limpias y exentas de polvo. Las rendijas de ventilación obstruidas pueden provocar recalentamiento y arruinar el motor. Si se debe emplear esta máquina para trabajar a una cierta altura, utilizar un andamio con barandilla y resguardo para pies o una plataforma torre, para garantizar una estabilidad adecuada. en el
PROTEGERSE CONTRA LAS DESCARGAS ELECTRICAS
Evitar el contacto del cuerpo con superficies conectadas a tierra o a masa (por ejemplo, tuberías, radiadores, lavavajillas y neveras).
Cables de alimentación
No der tirones ni jalar el cable de alimentación para desenchufarlo de la toma de alimentación de red. No desplazar nunca la herramienta eléctrica asiéndola por el cable de alimentación. Mantener el cable de alimentación alejado de fuentes de calor, aceite, solventes y aristas cortantes. Inspeccionar periódicamente el cable de alimentación de la herramienta y, si está dañado, hacerlo reemplazar en ur
siervicio de mantenimiento autorizado.
Examinar periódicamente los cables de prolongación y cidentes, contemplazarlos si están dañados.
No utilizar cables ni bobinas de prolongación de dos conductores para las herramientas eléctricas con un recorrido de tierra. Utilizar siempre un cable o una bobina de prolongación de tres conductores con el cable de masa conectado a tierra.
Desenrollar siempre completamente el cable de prolongación.
Para los cables de prolongación de hasta 15 metros, utiliza conductores de una sección transversal de 1,5 mm ^2 . Para los cables de prolongación de más de 15 metros, pero de menos de 40 metros, utilizar conductores de una sección transversal de 2,5 mm ^2 . Proteger el cable de prolongación de objetos cortantes, del calor excesivo y de la exposición a la humedad o al agua.
¡AVISO!
Esta herramienta eléctrica cumple con las normas nacionales e internacionales y con los requisitos de seguridad. Las reparaciones deben ser realizadas exclusivamente por personal cualificado, utilizando piezas de repuesto originales. Si así no fuera, podrían provocarse graves peligros para el usuario.
2 INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS
Algunos productos de madera y de tipo madera, especialmente la MDF (Tabla de Pasta de adera de Densidad Media), pueden producir polvo que puede ser peligroso para su salud. Recomendamos el uso de una máscara facial homologada con filtros reemplaza usar esta máquina, además del uso del disp la extracción de polvo. No ponga en funcion máquina con la hoja en contacto con la pieza de trabajo. Si la Sierra Alternativa Vertical va equipada de un rodillo guía de la hoja regulable o de una acción pendular, asegure su ajuste correcto. Si la Sierra Alternativa Vertical va equipada de un ajuste de velocidad
variable, seleccione la velocidad correcta para la tarea. La velocidad puede cambiarse con el motor en funcionamiento. No cambie la velocidad durante el corte. Compruebe la pieza de trabajo para detectar si existen clavos sobresalientes, cabezas de tornillos o cualquier elemento que pueda averiar la hoja.
Asegúrese de que no existan obstrucciones debajo de la pieza de trabajo; es fácil cortar caballetes de aserrar o la parte superior de bancos.
Sujete la máquina correctamente y adopte una estable. Asegúrese de que el cable de la red no entre en contacto con la máquina o quede atrapado en otros objetos, impidiendo la terminación de la pasada de corte.
Use la hoja correcta para la tarea y reemplácela en cuanto quede desgastada. Esto facilitará el corte y prolongará la vita útil de la máquina.
Asegúrese siempre de que la placa de base establezca un contacto firme con la pieza de trabajo antes de empezar a cortar.
No fuerce la Sierra Alternativa Vertical; permita que la sierra efectúe el trabajo. El forzar la Sierra Alternativa Vertical reducirá la vida útil de la hoja, ejero presión indebida sobre la máquina. Permita que la Sierra Alternativa Vertical se pare totalmente antes de retirarla de la pieza de trabajo.
No intente cortar una curva demasiada apretada, ya que esto ejercerá una presión indebida sobre la hoja, que podrá partirse.
3 COMPONENTES Y CONTROLES (ILUSTR. 1)
1 Gatillo de activación/desactivación
2 Botón de funcionamiento continuo
3 Mango
4 Placa de especificaciones
5 Placa base
6 Guarda de hoja
7 Guía de rodillo de hoja
8 Llave hexagonal
9 Ajuste de péndulo (NJ750L)
10 Interruptor de velocidad variable
11 Salida de extracción de polvo
12 Adaptador de extracción de polvo (NJ750L)
13 Escala de ángulos
14 Unidad de láser (NJ750L)
Esta máquina está equipada con un “interruptor de funcionamiento continuo”. Para activar la máquina, apriete el interruptor de activación/desactivación (ON/OFF). Cuando la máquina se pone en marcha, pulse “interruptor de funcionamiento continuo” situado en el lateral de la empuñadura y suelte el gatillo de activación/desactivación. Ahora la máquina funcionará continuamente sin necesidad de mantener apretado el gatillo de activación/desactivación. Para parar la máquina brevemente, apriete y suelte el gatillo. Apriete la máquina firmemente contra la pieza de trabajo y empújela lentamente hacia delante dejando que la hoja corte libremente. El aumento de la presión no producirá un corte más rápido.
Important!
Si la base de la sierra de vaivén no se sujeta firmemente contra la pieza de trabajo, la hoja se enganchará y romperá.
5 CONTROL DE VELOCIDADE ELECTRÓNICO (ILUSTR. 3)
La velocidad del motor se controla electrónicamente girando la redecilla accionada por el pulgar (Ilustr. 3). Girándola a - se reduce la velocidad, 0 es la velocidad más Girándola a + se aumenta la velocidad del motor, 6 es la velocidad más rápida.
6 CORTE EN ÁNGULO (ILUSTR. 4-5)
Para poner el ángulo de corte a uno de los ángulos preestablecidos de 15°, 30° o 45°, afloje los dos tornillos hexagonales (Ilustr. 4) situados debajo de la máquina utilizando la llave hexagonal suministrada e incline la base, utilizando un transportador para conseguir el ángulo requerido 0° - 45° (Ilustr. 5). Finalmente, vuelva a apretar siendo una los tornillos hexagonales.
7 ACCIÓN DE PÉNDULO (ILUSTR. 6) (NJ750L)
La sierra en vaivén está equipada con un rodillo de acción de péndulo ajustable (Ilustr. 6). Este rodillo se mueve hacia atrás y hacia delante para hacer que la sierra corte en un movimiento de péndulo. Al apartar la palanca de los números 0-2, el grado de movimiento del péndulo aumenta (Ilustr. 6).
8 BLADE FITTING
(NJ480 - ILUSTR. 7) (NJ750L - ILUSTR. 8)
Para colocar la cinta, afloje los dos tornillos hexagonales a través de la guarda de la parte delantera de la máquina. Deslizándola, coloque la cinta en la ranura de colocación con los dientes hacia afuera y apriete los tornillos hexagonales con la llave hexagonal suministrada.
9 ADAPTADOR DE EXTRACCIÓN DE POLVO (ILUSTR.9)
Esta sierra de vaivén está equipada con un adaptador de extracción de polvo con montura de bayoneta (ilustr. 9). que puede acoplarse a una aspiradora o unidad de extracción de polvo adecuada. Para colocar el adaptador de extracción
de polvo, acople la junta tórica de goma en el diámetro más pequeño de adaptador de extracción de polvo y acóplelo en la salida de polvo de la parte posterior de la máquina. Introdúzcalo firmemente y gírelo para enganchar las orejetas de bayoneta.
Corte de metal
Cuando se corten metales se debe utilizar un aceite de enfriamiento/corte apropiado. Simplemente eche un chorro de lubricante en la hoja o pieza de trabajo a intervalos regulares durante el corte para reducir el desgaste de la cinta.
¡AVISO!
No sumerja la herramienta en agua ni permita que el refrigerante penetre en la caja. Esto podría causar una sacudida eléctrica mortal.
Corte en círculo
Cuando empiece un corte desde el centro de la pieza de trabajo, perfore un agujero de 12 mm de asegurar que haya suficiente espacio libre para la hoja.
Consejo
Cuando corte materiales con una cubierta de acabado decorativo o pulido, cubra o bien la base de la sierra de vaivén o la superficie del material que se esté cortando con cinta adhesiva protectora o de otro tipo adecuado para evitar arañazos.
Seguridad con el láser
La guía rectilínea del láser usada en este producto emplea un láser clase 2 con una potencia disponible máxima de 1,5mW y a una longitud de onda de entre 635 y 670nm. Estos tipos de láser no presentan normalmente ningún peligro óptico, aunque si se mira directamente al haz luminoso puede causar ceguera rápida temporal.
¡AVISO!
No mire directamente al haz lasérico.
El láser deberá ser utilizado y mantenido como se describe en este manual. No apunte intencionadamente el haz lasérico a ninguna persona e impida que sea dirigido directamente hacia los ojos o hacia cualquier objeto que no sea la pieza de trabajo.
Asegure siempre que el haz lasérico sea orientado directamente hacia la pieza de trabajo solamente cuando en la mesa de la sierraen inglete. No dirija nunca el haz lasérico hacia cualquier superficie brillante efectante; el haz lasérico podría ser contra-día refectado para hacia el perador. No cambie el láser por un de cualquier otro tipo. No trate de alterar el láser excepto cuando se realizan ajustes. La reparación del láser solamente deberá realizarse en un centro de servicio autorizado.
10 ESPECIFICACIONES TÉCNICAS
| NJ480 NJ750L | ||
| Tensión 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Motor 480 W 750 W | ||
| Velocidad sin carga 0-3000 min | -1 | 0-3100 min-1 |
| Ángulos de corte | 15° - 30° - 45° 15° - 30° - 45° | |
| Nivel de Presión Acústica | LpA 85.5 dB(A) | LpA 91 dB(A) |
| Nivel de Potencia Acústica | LwA 96.5 dB(A) | LwA 102 dB(A) |
| Nivel de Vibración | Madera: 7.411 m/s2Placa de acerco dulce: 7.698 m/s2 | Madera: 5.84 m/s2Placa de acerco dulce: 4.42 m/s2 |
| Masa | 1,6 kg | 2,02 kg |
| Capacidad de corte máxima | ||
| Madeira | 60 mm | 80 mm |
