ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PBS 350 A1 PARKSIDE

Οδηγίες χειρισμού και ασφαλείας

Μετάφροση του πρωτοπίπου των οδηγιών χρήσης

GB E ○ NI

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

DEATCH

GR / CY Οδηγίες χειρισμού και ασφαλείας Σελίδα 40

1. Εξήγηση των συμβόλων επάνω στη συσκευή....41
2. Εισαγωγή......42
3. Περιγραφή της συσκευής (εικ. 1-16)......42
4. Παραδοτέο υλικό......43
5. Ενδεδειγμένη χρήση......43
6. Υποδείξεις ασφαλείας....43
7. Τεχνικά χαρακτηριστικά......46
8. Πριν τη θέση σε λειτουργία ......46
9. Συναρμολόγησης 46
10. Χειρισμός......48
11. Υποδείξεις εργασίας ....49
12. Σύνδεση στο ηλεκτρικό ρεύμα ....50
13. Καθαρισμός, συντήρηση και αποθήκευση ....50
14. Μεταφορά 51
15. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση....51
16. Αντιμετώπιση προβλημάτων 52
17. Eyyunon....53
18. Δήλωση συμμόρφωσης....68

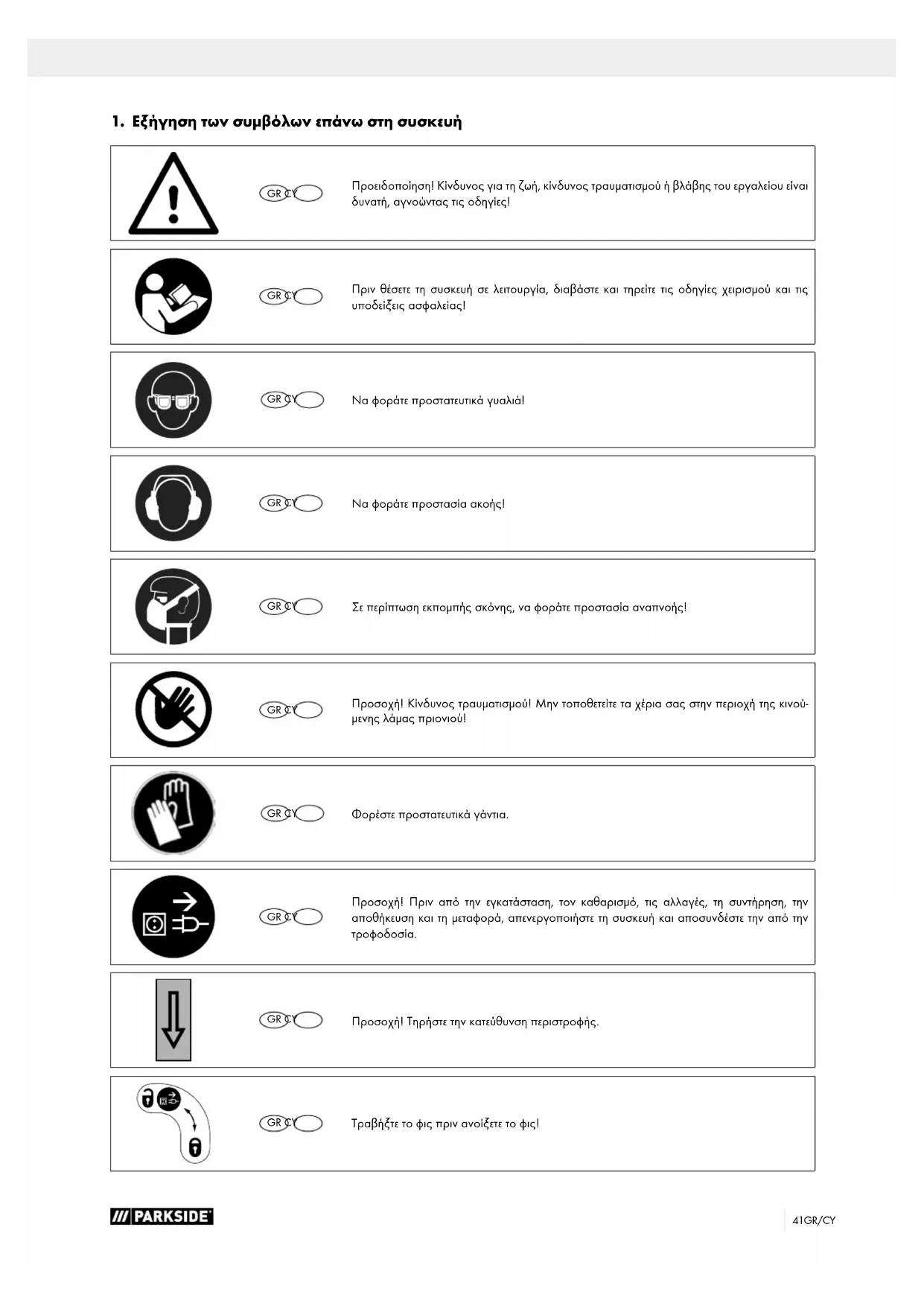

1. Εξήγηση των συμβόλων επάνω στη συσκευή

Προειδοποίηση! Κίνδυνος για τη ζωή, κίνδυνος τραυματισμού ή βλάβης του εργαλείου είναι δυνατή, αγνοώντας τις οδηγίες!

Πριν θέσετε τη συσκευή σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!

Na φοράτε προστατευτικά γυαλιά!

Na φοράτε προστασία ακοής!

Σε περίπτωση εκπομπής σκόνης, να φοράτε προστασία αναπνοής!

Προσοχή! Κίνδυνος τραυματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή της κινούμενης λάμας πριονιού!

Φορέστε προστατευτικά γάντια.

Προσοχή! Πριν από την εγκατάσταση, τον καθαρισμό, τις αλλαγές, τη συντήρηση, την αποθήκευση και τη μεταφορά, απενεργοποιήστε τη συσκευή και αποσυνδέστε την από την τροφοδοσία.

Προσοχή! Τηρήστε την κατεύθυνση περιστροφής.

Τραβήξτε το φις πριν ανοίξετε το φις!

2. Εισαγωγή

Κατασκευαστής:

scheppach

Σας ευχόμαστε πολλή ευχαρίστηση και καλή επιτυχία κατά την εργασία με τη νέα σας συσκευή.

Συμβουλή:

Σύμφωνα με την υφιστάμενη νομοθεσία περί ευθύνης προϊόντος, ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται για ζημιές που προκύπτουν από ή σε σχέση με αυτή τη συσκευή σε περίπτωση:

• ανάρμοστου χειρισμού,
• μη συμμόρφωσης με τις οδηγίες χρήσης,
- επισκευών από τρίτους, μη εξουσιοδοτημένων εξειδικευμένων εργατών,
- εγκατάστασης και αντικατάστασης μη-αυθεντικών ανταλλακτικών,
• ανάρμοστης χρήσης,
- βλαβών του ηλεκτρικού συστήματος λόγω της μη συμμόρφωσης με τις ηλεκτρικές προδιαγραφές και τους κανονισμούς VDE0100, DIN 57113 / VDE 0113.

Συστάσεις:

Διαβάστε ολόκληρο το κείμενο των οδηγιών λειτουργίας πριν από τη συναρμολόγηση και τη λειτουργία της συσκευής.

Αυτές οι οδηγίες λειτουργίας προορίζονται να σας διευκολύνουν να εξοικειωθείτε με τη συσκευή σας και να χρησιμοποιήσετε όλες τις δυνατότητες για τις οποίες προορίζεται.

Οι οδηγίες λειτουργίας περιέχουν σημαντικές σημειώσεις για το πώς να εργαστείτε με ασφάλεια, κατάλληλα και οικονομικά με τη μηχανή σας και πώς να αποφύγετε κινδύνους, να εξοικονομήσετε δαπάνες επισκευής, να μειώσετε το χρόνο διακοπής και να αυξήσετε την αζιοπιστία και τη διάρκεια ζωής της μηχανής.

Εκτός από τους κανονισμούς ασφάλειας που περιλαμβάνονται στο παρόν, πρέπει εν πάση περιπτώσει να συμμορφωθείτε με τους εφαρμοστέους κανονισμούς της χώρας σας όσον αφορά στη λειτουργία της μηχανής.

Τοποθετήστε τις οδηγίες λειτουργίας σε ένα διαφανή πλαστικό φάκελο ώστε να τις προστατεύσετε από ρύπους και υγρασία και αποθηκεύστε τις κοντά στη μηχανή. Οι οδηγίες πρέπει να διαβαστούν και να τηρούνται προσεκτικά από κάθε χειριστή πριν από την εκκίνηση της εργασίας.

Μόνο τα πρόσωπα που έχουν εκπαιδευθεί ως προς τη χρήση της μηχανής και έχουν ενημερωθεί για τους σχετικούς κινδύνους και απειλές έχουν την άδεια να χρησιμοποιήσουν τη μηχανή. Η απαραίτητη ελάχιστη ηλικία πρέπει να πληρείται.

Εκτός από τις σημειώσεις ασφάλειας που περιλαμβάνονται στις παρούσες οδηγίες λειτουργίας και τους ιδιαίτερους κανονισμούς της χώρας σας, πρέπει να τηρούνται οι γενικά αναγνωρισμένοι τεχνικοί κανόνες για τη λειτουργία ζυλουργικών μηχανών.

Δεν αναλαμβάνουμε καρία ευθύνη για ατυχήματα ή ζημιές που θα προκύψουν από μη τήρηση αυτών των οδηγιών και των υποδείξεων ασφαλείας.

3. Περιγραφή της συσκευής (εικ. 1-16)

1. Βίδα τάνυσης
2. Πάνω τροχαλία πριονοκορδέλας
3. Λαστιχένια επιφάνεια
4. Προστατευτική διάταξη πριονοκορδέλας
5. Πάνω οδηγός πριονοκορδέλας
6. Ένθετο τραπεζιού
7. Τραπέζι πριονιού
8. Κάτω τροχαλία πριονοκορδέλας
9. Πόδι στήριξης
10. Ασφάλιση καλύμματος
11. Πλευρικό κάλυμμα
12. Διακόπτης ενεργοποίησης/ απενεργοποίησης
13. Βίδα ασφάλισης για πάνω τροχαλία πριονοκορδέλας
14. Βίδα ρύθμισης για πάνω τροχαλία πριονοκορδέλας
15. Σασί μηχανήματος
16. Καλώδιο ρεύματος δικτύου
17. Διαβαθμισμένη κλίμακα για την περιοχή στροφής
18. Μοτέρ
19. Στόμιο αναρρόφησης
20. Λαβή ασφάλισης για τραπέζι πριονιού
21. Πριονοκορδέλα
22. Λαβή ρύθμισης για οδηγό πριονοκορδέλας
23. Λαβή ασφάλισης για οδηγό πριονοκορδέλας
24. Παράλληλος αναστολέας
25. Βραχίονας σύσφιξης για παράλληλο αναστολέα
26. Ράβδος ώθησης
27. Κλειδί Άλεν 3 mm
28. Κλειδί Άλεν 4 mm
29. Κατσαβίδι
30. Γερμανικό κλειδί
31. Παξιμάδι τύπου πεταλούδας
32. Πλάκα σύσφιξης
33. Ραβδωτό παξιμάδι
34. Ενίσχυση σχήματος U
35. Βίδα Άλεν για πάνω έδρανο στήριξης
36. Πάνω έδρανο στήριξης
37. Οδηγός πείρος, πάνω
38. Βίδα Άλεν για πάνω οδηγούς πείρους
39. Βραχίονας υποδοχής (πάνω)
40. Βίδα Άλεν πάνω βραχίονα υποδοχής (2x)
41. Βίδα Άλεν κάτω εδράνου στήριξης
42. Κάτω έδρανο στήριξης
43. Βίδα κάτω βραχίονα υποδοχής
44. Προστατευτικό πριονοκορδέλας
45. Βίδα Άλεν για κάτω οδηγούς πείρους
46. Οδηγός πείρος, κάτω
47. Βραχίονας υποδοχής (κάτω)
48. Υποδοχή ράβδου ώθησης
49. Βίδα (ρύθμισης τραπεζιού πριονιού)
50. Παξιμάδι (ρύθμισης τραπεζιού πριονιού)
51. Κλειδί Άλεν 5 mm

4. Паработéo улікó

• Κορδελοπρίονο / Πριονοκορδέλα (προεγκατεστημένη)
  • Τραπέζι πριονιού
  • Ράβδος ώθησης
  • Παράλληλος αναστολέας
  • Γερμανικό κλειδί αρ. 10/13
  • Κλειδί Άλεν αρ. 3/4/5
  • Κατσαβίδι
• Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

5. Ενδεδειγμένη χρήση

Το κορδελοπριόνο χρησιμεύει για διαμήκεις και εγκάρσιες κοπές ξύλων ή τεμαχίων εργασίας παρόμοιων με ξύλο. Στρογγυλά υλικά επιτρέπεται να κόβονται μόνο με χρήση κατάλληλων διατάξεων συγκράτησης.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο για τον σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν ανταποκρίενται στο σκοπό για τον οποίο προορίζεται. Για βλάβες που οφείλονται σε παρόμοια χρήση ή για τραυματισμούς παντός είδους ευθύνεται ο χρήσητς/χειριστής και όχι ο κατασκευαστής.

Επιτρέπεται να χρησιμοποιούνται μόνο πριονοκορδέλες που είναι κατάλληλες για το μηχάνημα. Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.

Τα άτομα που χειρίζονται τη μηχανή, πρέπει να είναι εξοικειώμένα με το χειρισμό της και να ενημερωθούν για ενδεχόμενους κινδύνους. Πέραν τούτου να τηρούνται αυστηρά οι διατάξεις πρόληψης ατυχημάτων. Να ακολουθούνται επίσης και οι άλλοι γενικοί κανόνες ιατρικής εργασίας και τεχνικής ασφάλειας.

Τροποποιήσεις στη μηχανή αποκλείουν την ευθύνη του κατασκευαστή από τις ζημιές που προκύπτουν από τη χρήση αυτή. Παρόλη την ενδεδειγμένη χρήση δεν μπορούν να αποκλείστούν τελείως ορισμένοι κίνδυνοι. Εξαιτίας της κατασκευής και της δομής της μηχανής δεν αποκλείονται τα εξής:

• Βλάβη της ακοής όταν δεν χρησιμοποιούνται οι απαιτούμενες ωτοασπίδες.
• Επιβλαβείς για την υγεία εκπομπές σκόνης ξύλου κατά τη χρήση σε κλειστούς χώρους.
• Κίνδυνος ατυχήματος λόγω επαφής των χεριών σε ακάλυπτη περιοχή κοπής του εργαλείου.
• Κίνδυνος τραυματισμού κατά την αλλαγή εργαλείου (κίνδυνος κοψίματος).
• Διακινδύνευση από την εκτόξευση τεμαχίων εργασίας ή με- ρών τους.
• Σύνθλιψη των δακτύλων.
  • Διακινδύνευση λόγω ανάδρασης.
• Κλίση του τεραχίου εργασίας λόγω ανεπαρκούς επιφάνειας στήριξης του τεραχίου εργασίας.
• Επαφή με το κοπτικό εργαλείο.
• Εκτόξευση τρημάτων ρόζων και τρημάτων του τεμαχίου εργασίας.

Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται και δεν έχουν κατασκευαστεί για επαγγελματική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε εγγύηση σε περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε σε συνεργεία, βιοτεχνίες ή στη βιομηχανία ή σε εργασίες παρόμοιες με αυτές.

6. Υποδείξεις ασφαλείας

Προσοχή!

Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από ηλεκτροπληξία και από κίνδυνο τραυματισμού και φωτάς. Διαβάστε όλες αυτές τις υποδείξεις πριν χρησιμοποιήσετε αυτό το ηλεκτρικό εργαλείο και φυλάξτε καλά τις υποδείξεις ασφαλείας.

Ασφάλεια κατά την εργασία

1. Να κρατάτε τη θέση εργασίας πάντα τακτική
2. Μια όχι τακτική θέση εργασία προακελί κινδύνους ατυ- χημάτων.
3. Να λάβετε υπόψη τις επιδράσεις του περιβάλλοντος
4. Μην εκθέτετε ηλεκτρικές συσκευές σε βροχή.
5. Ποτέ μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε υγρό περιβάλλον.
6. Φροντίστε για καλό φωτισμό.

7. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος φωτιάς και έκρηξης.

8. Προστατέψτε τον εαυτό σας από ηλεκτροπληζία

- Να αποφεύγετε κάθε επαφή του σώματος με γειωμένα εξαρτήματα, για παράδειγμα με σωλήνες, καλοριφέρ, εστίες, ψυγεία.

1. Να κρατάτε μακριά τα παιδιά!

- Μην αφήνετε άλλα άτομα να έρχονται σε επαφή με το εργαλείο ή το καλώδιο, κρατάτε τα μακριά από την περιοχή εργασίας.

1. Να φυλάγετε τα εργαλεία σας σε ασφαλές μέρος

-Όταν δεν χρησιμοποιείτε τα εργαλεία, να τα φυλάγετε σε στεγνό χώρο που κλειδώνεται, μακριά από παιδιά.

1. Μην υπερφορτώνετε τα εργαλεία σας

- Εργάζεστε καλύτερα και ασφαλέστερα στο αναφερόμενο πεδίο ισχύος.

1. Να χρησιμοποιείτε το σωστό εργαλείο

- Μη χρησιμοποιείτε αδύναμες μηχανές ή συσκευές για βαριές εργασίες.

- Μη χρησιμοποιείτε τα εργαλεία για σκοπούς και εργασίες για τους οποίους δεν προορίζονται, π.χ. μη χρησιμοποιείτε ένα δισκοπρίονο χεριού για να κόψετε δέντρα ή χοντρά κλαδιά.

- Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για την κοπή καυσόξυλων.

1. Να φοράτε πάντα τον κατάλληλο ρουχισμό εργα

- Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Θα μπορούσαν να πιαστούν από κινούμενα τμήματα.

- Σε εργασίες στο ύπαιθρο συνιστώνται λαστιχένια γάντια και αντιολισθητικά παπούτσια.

- Εάν έχετε μακριά μαλλιά να φοράτε ένα δίχτυ.

1. Να χρησιμοποιείτε εξοπλισμό προστασίας

- Na φοράτε προστατευτικά γυαλιά.

- Σε εργασίες όπου παράγεται σκόνη να φοράτε μάσκα προστασίας της αναπνοής.

1. Συνδέστε το σύστημα αναρρόφησης σκόνης

2. Εάν υπάρχουν συστήματα για τη σύνδεση συσκευών αναρρόφησης της σκόνης, σιγουρευτείτε πως είναι συνδεδεμένα και χρησιμοποιούνται.

3. Η λειτουργία σε κλειστούς χώρους επιτρέπεται μόνο με κατάλληλη εγκατάσταση απορρόφησης της σκόνης.

4. Μην χρησιμοποιείτε το καλώδιο για άλλο σκοπό

- Μη μεταφέρετε το καλώδιο κρατώντας από αυτό τη συσκευή, και μη το χρησιμοποιείτε για να τραβήξετε το βύσμα από την πρίζα. Να προστατεύετε το καλώδιο από ψηλές θερμοκρασίες, λάδι και αιχμηρά αντικείμενα.

1. Να ασφαλίζετε το εργαλειο

2. Να χρησιμοποιείτε συστήματα συγκράτησης ή μία μέγγενη για τη συγκράτηση του κατεργαστέου αντικειμένου. Έτσι συγκραπιέται ασφαλέστερα παρά με το χέρι σας και σας επιτρέπτεται ο χειρισμός της μηχανής με δύο χέρια.

3. Για τεμάχια εργασίας μεγάλου μήκους απαιτείται ένα πρόσθετο υποστήριγμα (τραπέζι, τρίποδο κλπ.), για την αποφυγή ανατροπής του μηχανήματος.

4. Να πιέζετε πάντα το τεμάχιο εργασίας σταθερά πάνω στην πλάκα εργασίας και τον οδηγό για να αποφύγετε μετακίνηση ή κακή ευθυγράμμιση του τεμαχίου εργασίας.

5. Άποφεύγετε μη κανονική στάση του σώματος

6. Να φροντίζετε για ασφαλή στήριξη και να διατηρείτε πάντα την ισορροπία σας.

7. Να αποφεύγετε αδέξιες θέσεις των χεριών στις οποίες λόγω ξαφνικής ολίσθησης μπορεί το ένα ή και τα δύο χέρια να έρθουν σε επαφή με τη λάμα πριονιού.

8. Να περιποιήστε τα εργαλεία σας

9. Na διατηρείτε τα εργαλεία σας ακονισμένα και καθαρά για να μπορείτε να εργάζεστε καλύτερα και ασφαλέστερα.

10. Να ακολουθείτε τις προδιαγραφές συντήρησης και τις υποδείξεις για αλλαγή του εργαλείου.
11. Να ελέγχετε τακτικά το βύσμα και το καλώδιο και σε περίπτωση ελαπωμάτων να αντικαθίστανται από αναγνωρισμένο και ειδικευμένο τεχνίτη.
12. Να ελέγχετε τακτικά το καλώδιο επέκτασης (μπαλαντέζα) που να αντικαθίσταται εάν είναι ελαπωματικό.

13. Να διατηρείτε τις χειρολαβές στεγνές και ελεύθερες από λάδια και λίπη.

14. Να αφαιρείτε το φις από την πρίζα

15. Ποτέ μην αφαιρείτε θραύσματα, πριονίδια ή σφηνωμένα τεράχια ξύλου ενώ κινείται η λάμα πριονιού.
    -Όταν δεν χρησιμοποιείτε το ηλεκτρικό εργαλείο, πριν τη συντήρηση και κατά την αλλαγή εργαλείων όπως π.χ. λάμας πριονιού, τρυπανιού, φρέζας.

16. Αν η λάμα πριονιού κολλήσει λόγω πολύ υψηλής δύναμης προώθησης, απενεργοποιήστε το εργαλείο και αποσυνδέστε το από το ρεύμα. Απομακρύνετε το τεμάχιο εργασίας και βεβαιωθείτε ότι η λάμα πριονιού κινείται ελεύθερα. Ενεργοποιήστε το εργαλείο, και εκτελέστε ζανά τη διαδικασία κοπής με μειωμένη δύναμη προώθησης.

17. Μην αφήνετε επάνω στη συσκευή κλειδιά εργαλείων

18. Πριν την ενεργοποίηση να ελέγχετε, εάν έχουν απομακρυνθεί τα κλειδιά και εργαλεία ρύθμισης.
    Να αποφεύγετε αθέλητη έναρξη λειτουργίας

19. Να βεβαιώνεστε ότι ο διακόπτης είναι απενεργοποιημένος κατά τη σύνδεση του φις στην πρίζα.
    Να χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο για εξωτερικό χώρο

20. Σε εξωτερικούς χώρους να χρησιμοποιείτε καλώδιο επέκτασης που είναι εγκεκριμένο και κατάλληλα επισημασμένο για αυτή τη χρήση.

21. Να χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξετυλίξει πλήρως το καλώδιο.

22. Na είστε προσεκτικοί

- Προσέχετε κάθε σας ενέργεια. Να εκτελείτε τις εργασίες βάσει της λογικής. Μη χρησιμοποιείτε το πλεκτρικό εργαλείο όταν δεν έχετε αυτοσυγκέντρωση.

1. Να ελέγχετε τη συσκευή σας για ενδεχόμενες βλάβες

2. Πριν από περαιτέρω χρήση του εργαλείου να ελέγχονται προσεκτικά τα συστήματα ασφαλείας ή ελαφρά ελαπωματικά τμήματα για την ἀψογη λειτουργία τους σύμφωνα με το σκοπό για τον οπολο προορίζονται.

3. Ελέγξτε εάν λειτουργούν άψογα και δεν μπλοκάρουν όλα τα κινούμενα τμήματα ή εάν ορισμένα τμήματα έχουν ζημιές.
4. Όλα τα τμήματα πρέπει να ίναι σωστά τοποθετημένα ώστε να εξασφαλίζεται η ασφάλεια της συσκευής.
5. Dev επιτρέπεται η στερέωση του κινητού καλύμματος προστασίας στην ανοικτή θέση.
6. Τα ελαπωματικά συστήματα ασφαλείας και τα ελαπωματικά εξαρτήματα πρέπει να επισκευάζονται ή να αντικαθίστανται σωστά από αναγνωρισμένο εξειδικευμένο συνεργείο εάν δεν αναφέρεται κάτι διαφορετικό στις Οδηγίες χρήσης.
7. Οι ελαττωματικοί διακόπτες να αντικαθίστανται σε συμβε- βλημένο συνεργείο.
8. Dev επιτρέπεται η στερέωση του κινητού καλύμματος προστασίας στην ανοικτή θέση.
9. Μη χρησιμοποιείτε εργαλεία, στα οποία ο διακόπτης δεν ενεργοποιείται και δεν απενεργοποιείται.

21. ΠΡΟΣΟΧΗ!

-Η χρήση άλλων προσαρτημάτων εργαλείων και άλλων αξεσουάρ μπορεί να οδηγήσει σε κίνδυνο τραυματισμού σας.

1. Αναθέτετε τις επισκευές του ηλεκτρικού σας εργαλείου σε εξειδικευμένο ηλεκτρολόγο

- Autó to εργαλείο ανταποκρίνεται στις σχετικές διατάξεις ασφαλείας. Οι επισκευές επιτρέπτεται να εκτελούνται μόνο από ειδικευμένους ηλεκτρολόγους, διαφορετικά δεν αποκλείονται τραυματισμοί του χειριστή.

Πρόσθετες υποδείξεις ασφαλείας

• Φοράτε προστατευτικά γάντια σε όλες τις εργασίες συντήρησης στην πριονοκορδέλα!
• Κατά την κοπή ξύλου με στρογγυλό ή ακανόνιστο σχήμα πρέπει να χρησιμοποιείτε μια διάταξη η οποία εξασφαλίζει το τεμάχιο εργασίας έναντι αθέλητης περιστροφής
• Κατά την κοπή σανίδων στη μικρή πλευρά, πρέπει να χρησιμοποιείτε μια διάταξη η οποία εξασφαλίζει το τεμάχιο εργασίας έναντι ανάδρασης.
  • Για την τήρηση των τιμών εκπομπών σκόνης κατά την επεξεργασία ξύλου και για ασφαλή λειτουργία, θα πρέπει να συνδέσετε σύστημα αναρρόφησης σκόνης με ταχύτητα αέρα τουλάχιστον 20 m/a.
• Δώστε τις υποδείξεις ασφαλείας και σε όλα τα άτομα που εργάζονται στο μηχάνημα.

• Μη χρησιμοποιείτε το πριόνι για την κοπή καυσόξυλων.
  • Το μηχάνημα είναι εξοπλισμένο με διακόπτη ασφαλείας έναντι επανενεργοποίησης μετά από διακοπή ρεύματος.

• Πριν τη θέση σε λειτουργία, ελέγξτε τα στοιχεία στην πινακίδα τύπου της συσκευής συμφωνούν με τα στοιχεία της τάσης ρεύματος δικτύου.

• Χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξετυλίξει πλή- ρως το καλώδιο.
• Δεν επιτρέπεται να αποσπάται η προσοχή των ατόμων που απασχολούνται στο μηχάνημα.
• Να λαμβάνετε υπόψη σας την κατεύθυνση περιστροφής του μοτέρ και της πριονοκορδέλας.
• Οι διατάξεις ασφαλείας στο μηχάνημα δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.
• Μην κόβετε τεμάχια εργασίας που είναι πολύ μικρά για να τα κρατάτε με ασφάλεια με το χέρι.
• Ποτέ μην αφαιρείτε θραύσματα, πριονίδια ή σφηνωμένα τεμάχια ζύλου ενώ κινείται η πριονοκορδέλα.
• Πρέπει να τηρούνται οι εφαρμόσιμες διατάξεις πρόληψης ατυχημάτων, καθώς και οι λοιποί, γενικοί, αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.
• Τηρείτε τους κανόνες ασφάλειας από την επαγγελματική οργάνωση (VBG 7)
• Ρυθμίζετε τις κινητές διατάξεις ασφαλείας ώστε να βρίσκονται όσο το δυνατόν πιο κοντά στο τεμάχιο εργασίας.
• Ειδοποίηση! Στερεώνετε τα μεγάλου μήκους τεράχια εργασίας για να αποτρέψετε ανατροπή τους στο τέλος της διαδικασίας κοπής. (π.χ. με βάσεις με ράουλα κλπ.)
• Η προστατευτική διάταξη πριονοκορδέλας (4) πρέπει να βρίσκεται στην κάτω θέση κατά τη διάρκεια της μεταφοράς του πριονιού.
  • Τα προστατευτικά καλύμματα δεν επιτρέπεται να χρησιμοποιούνται για μεταφορά ή για ακατάλληλη λειτουργία του μηχανήματος.
• Δεν επιτρέπεται να χρησιμοποιούνται πριονοκορδέλες που έχουν παραμορφωθεί ή υποστεί ζημιά.
• Αντικαθιστάτε το ένθετο τραπεζιού όταν έχει φθαρεί.
• Ποτέ μη θέτετε το μηχάνημα σε λειτουργία αν είναι ανοιχτή η θύρα που προστατεύει την πριονοκορδέλα ή ο προφυλακτήρας.
• Προσέχετε ώστε η επιλογή πριονοκορδέλας και ταχύτητας να είναι κατάλληλη για το υλικό που πρόκειται να κόψετε.
• Μην επιχειρήσετε να ξεκινήσετε τον καθαρισμό της πριονοκορδέλας, πριν αυτή ακινητοποιηθεί πλήρως.
  • Για κάθετε κοπές μικρών τεμαχίων εργασίας, σε επαφή με τον παράλληλο αναστολέα πρέπει να χρησιμοποιείτε μια ράβδο ώθησης.
• Να φοράτε γάντια κατά το χειρισμό της πριονοκορδέλας και τεμαχίων εργασίας με τραχιά επιφάνεια!
• Η προστατευτική διάταξη πριονοκορδέλας πρέπει να βρίσκεται στην κατώτατη θέση και κοντά στο τραπέζι πριονιού κατά τη διάρκεια της μεταφοράς.
• Σε περίπτωση λοζών κοπών με κεκλιμένο τραπτέζι πριονιού, ο παράλληλος αναστολέας πρέπει να τοποθετείται στο κάτω τμήμα του τραπτεζιού πριονιού.
• Ποτέ μη χρησιμοποιείτε τους προφυλακτήρες για ανύψωση ή μεταφορά.
• Προσέχετε να χρησιμοποιείτε τις διατάξεις προστασίας της πριονοκορδέλας και να τις ρυθμίζετε σωστά.
• Κρατάτε τα χέρια σας σε ασφαλή απόσταση από την πριονοκορδέλα. Χρησιμοποιείτε ράβδο ώθησης για μικρές κοπές.

• Φυλάσσετε τη ράβδο ώθησης στην υποδοχή του μηχανήματος που προορίζεται για αυτή, ώστε να μπορείτε πάντα να τη φθάσετε από την κανονική σας θέση εργασίας και να είναι πάντα σε ετοιμότητα χρήσης.
- Στην κανονική θέση εργασίας, ο χειριστής βρίσκεται μπροστά από το μηχάνημα.

Προειδοποίηση!

Αυτό το ηλεκτρικό εργαλείο παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Υπολειπόμενοι κίνδυνοι

Το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τις τελευταίες εξελίξεις της τεχνολογίας και βάσει των καθιερωμένων τεχνικών κανόνων ασφαλείας. Ωστόσο, κατά την εργασία μπορεί να προκύψουν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

• Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια από την κινούμενη πριονοκορδέλα σε περίπτωση ακατάλληλη καθοδήγησης του τεμαχίου εργασίας. Τραυματισμοί από το εκτοζευόμενο τεμάχιο εργασίας σε περίπτωση ακατάλληλης συγκράτησης ή καθοδήγησης, όπως κατά την εργασία χωρις αναστολέα.
  • Διακινδύνευση της υγείας από σκόνη ή πριονίδια ξύλου. Φοράτε οπωσδήποτε ατομικό εξοπλισμό προστασίας, όπως προστασία ματιών. Χρησιμοποιείτε σύστημα αναρρόφησης!
• Τραυματισμοί από πριονοκορδέλα που έχει υποστεί βλάβη ή ζημιά. Ελέγχετε τακτικά την πριονοκορδέλα για την αρτιότητά της.
• Κίνδυνος τραυματισμού για τα δάκτυλα και τα χέρια κατά την αλλαγή πριονοκορδέλας. Φοράτε κατάλληλα γάντια εργασίας.
• Κινδυνος τραυματισμού κατά την ενεργοποίηση του μηχανήματος από την πριονοκορδέλα που αρχίζει να κινείται.
• Διακινδύνευση από ηλεκτρικό ρεύμα, σε περίπτωση χρήσης ακατάλληλων καλωδίων ρεύματος.
  • Διακινδύνευση της σωματικής ακεραιότητας από την κινούμενη πριονοκορδέλα σε περίπτωση μακριών μαλλιών και φαρδιών ρούχων. Φοράτε ατομικό εξοπλισμό προστασίας όπως δίχτυ μαλλιών και ρουχισμό με στενή εφαρμογή.
• Επιπλέον, μπορεί παρά όλες τις λαμβανόμενες προφυλάξεις να προκύψουν μη προφανείς υπολειπόμενοι κίνδυνοι.
• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι «Σημαντικές υποδείξεις», οι «Πρόσθετες υποδείξεις ασφαλείας» και η «Προβλεπόμενη χρήση», καθώς και οι οδηγίες χειρισμού στο σύνολό τους.

7. Τεχνικά χαρακτηριστικά

Μοτέρ εναλλασσόμενου ρεύματος	230 - 240 V~ 50 Hz
Ισχύς	S1 350W*
Αριθμός στροφών χωρίς φορτίο η。	1400 min ^-1
Μήκος πριονοκορδέλας	1400 mm
Πλάτος πριονοκορδέλας	3,5-12 mm
πριονοκορδέλας (προεγκατεστημένη)	6 x 1400 mm
Ταχύτητα πριονοκορδέλας	900 m/min
Ύψος κοπής	0 - 80 mm
Προεζοχή	200 mm
Μέγεθος τραπεζιού πριονιού	300 x 300 mm
Τραπέζι πριονιού ανακλινόμενο	0° va 45°
Μέγεθος τεμαχίου εργασίας, μέγ.	400 x 400 x 80 mm
Βάρος	14,8 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

* Τρόπος λειτουργίας S1, συνεχής λειτουργία.

Το τεμάχιο εργασίας πρέπει να έχει τουλάχιστον ύψος 3 mm και πλάτος 10 mm.

Οι τιμές θορύβου και κραδασμών μετρήθηκαν βάσει του προ- τύπου EN 61029.

Στάθμη ηχητικής πίεσης L_pA	77,4 dB(A)
Ανακρίβεια K_pA	3 dB
Στάθμη ηχητικής ισχύος L_WA	90,4 dB(A)
Ανακρίβεια K_WA	3 dB

Φοράτε ωτασπίδες!

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

Περιορίζετε στο ελάχιστο την παραγωγή θορύβου και τους κραδασμούς!

• Χρησιμοποιείτε μόνο συσκευές που είναι σε άψογη κατάσταση.
  • Συντηρείτε και καθαρίζετε τακτικά τη συσκευή.
  • Προσαρμόζετε τον τρόπο εργασίας σας στη συσκευή.
• Μην υπερφορτώνετε τη συσκευή.
  • Αν χρειάζεται δώστε τη συσκευή για έλεγχο.
• Απενεργοποιείτε τη συσκευή όταν δεν χρησιμοποιείται.

8. Πριν τη θέση σε λειτουργία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

• Απομακρύνετε το υλικό συσκευασίας καθώς και τις ασφάλειες συσκευασίας/και μεταφοράς (εφόσον υπάρχουν).

• Ελέγξτε εάν είναι πλήρης η παράδοση.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές από τη μεταφορά.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

ΠΡΟΣΟΧΗ!

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παιζουν με πλαστικές σακούλες, πλαστικές μεμβράνες και μικροαντικείμενα! Υφίσταται κίνδυνος κατάποσης και ασφυξίας!

Το μηχάνημα πρέπει να εγκαθίσταται με σταθερότητα δηλ. να βιδώνεται σταθερά πάνω σε πάγκο εργασίας ή σε πλαίσιο βάσης. Για το σκοπό αυτόν στη βάση του μηχανήματος υπάρχουν οπές στερέψωης.

• Το τραπέζι πριονιού πρέπει να είναι σωστά εγκατεστημένο
- Πριν τη θέση σε λειτουργια πρέπει να έχουν εγκατασταθεί κανονικά όλα τα καλύμματα και οι διατάξεις ασφαλείας.
• Η πριονοκορδέλα πρέπει να μπορεί να κινείται ελεύθερα.
• Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιηθεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.
• Πριν πατήσετε το διακόπτη ενεργοποίησης/ απενεργοποίησης, βεβαιωθείτε ότι η πριονοκορδέλα έχει εγκατασταθεί σωστά και τα κινητά μέρη μπορούν να κινούνται εύκολα.
- Βεβαιθείτε πριν από τη σύνδεση του μηχανήματος, ότι τα στοιχεία στην πινακίδα τύπου συμφωνούν με τα στοιχεία του δικτύου τροφοδοσίας.

9. Συναρμολόγησης

ΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε εργασία συντήρησης, αλλαγής εξοπλισμού και συναρμολόγησης στο κορδελοπρίονο πρέπει να αποσυνδέετε το φις του από την πρίζα.

Εργαλείο συναρμολόγησης

1 Γερμανικό κλειδί αρ. 10/13

1 Κλειδί Άλεν αρ. 3

1 Κλειδί Άλεν αρ. 4

1 Κλειδί Άλεν αρ. 5

1 Katσαβίδι

Για τεχνικούς λόγους συσκευασίας το τραπέζι πριονιού δεν παραδίδεται εγκατεστημένο.

9.1 Εγκατάσταση τραπεζιού πριονιού (Εικ. 2-4)

• Αφαιρέστε το παξιμάδι τύπου πεταλούδας (31), τη λαβή ασφάλισης (20), τις δύο ροδέλες και την πλάκα σύσφιξης (32). (Εικ. 2)
• Αφαιρέστε από το τραπέζι πριονιού τα δύο ραβδωτά παξιμάδια (33), την ενίσχυση σχήματος U (34) και τις δύο φρεζάτες βίδες Μόχ16. (Εικ. 3)
• Περάστε το τραπέζι πριονιού (7) πάνω από τη λάμα πριονιού (21). Στερεώστε το με την πλάκα (32), τις δύο ροδέλες, το παξιμάδι τύπου πεταλούδας (31) και με τη λαβή ασφάλισης (20) στις δύο βίδες στο πλαίσιο του μηχανήματος. (Εικ. 4)
• Στερεώστε την ενίσχυση σχήματος U (34) με τις 2 φρεζάτες βίδες Μόχι6 και τα 2 ραβδωτά παξιμάδια (33) στην μπροστινή πλευρά του τραπεζιού πριονιού. (Εικ. 3)

9.2 Τάνυση πριονοκορδέλας (Εικ. 1α)

• ΕΙΔΟΠΟΙΗΣΗ! Σε περίπτωση παρατεταμένης ακινησίας της πριονοκορδέλας, πρέπει να λασκάρετε την πριονοκορδέλα, επομένως πριν την ενεργοποίηση του πριονιού πρέπει να ελέγχετε την προένταση της λάμας πριονιού.
• Περιστρέψτε τη βίδα τάνυσης (1) δεξιόστροφα για να τεντώσετε την πριονοκορδέλα (21). Τη σωστή προένταση της πριονοκορδέλας μπορείτε να τη διαπιστώσετε πιέζοντας πλευρικά με το δάχτυλο την πριονοκορδέλα, περίπου στο μέσον της απόστασης των δύο τροχαλιών πριονοκορδέλας (2+8). Τότε πρέπει η πριονοκορδέλα (21) να μπορεί να πιεστεί μόνο ελάχιστα (περ. 1-2 mm).
• Αν η πριονοκορδέλα είναι επαρκώς τεντωμένη, τότε παράγει έναν μεταλλικό ήχο όταν την χτυπάτε ελαφρά.
• Πρέπει να λασκάρετε την πριονοκορδέλα όταν δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, ώστε να μην ξεχειλώσει υπερβολικά.
• ΕΙΔΟΠΟΙΗΣΗ! Σε περίπτωση πολύ υψηλής προέντασης, η πριονοκορδέλα μπορεί να σπάσει. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ! Αν η προένταση είναι πολύ μικρή, μπορεί η κινητήρια τροχαλία πριονοκορδέλας (8) να περιστρέφεται χωρίς να κινεί την πριονοκορδέλα.

9.3 Ρύθμιση πριονοκορδέλας (Εικ. 1a+1b)

• ΕΙΔΟΠΟΙΗΣΗ! Πριν μπορέσει να πραγματοποιηθεί η ρύθμιση της πριονοκορδέλας, πρέπει να έχει τεντωθεί σωστά η πριονοκορδέλα.
• Ανοίξτε το πλευρικό κάλυμμα (11) ελευθερώνοντας την ασφάλιση καλύμματος (10) με τη βοήθεια του κατσαβιδιού (29).
• Περιστρέψτε την πάνω τροχαλία πριονοκορδέλας (2) αργά δεξιόστροφα. Η πριονοκορδέλα (21) θα πρέπει να κινείται κεντραρισμένη πάνω στην τροχαλία πριονοκορδέλας (2). Αν δεν συμβαίνει αυτό, πρέπει να διορθωθεί η γωνία κλίσης της πάνω τροχαλίας πριονοκορδέλας (2).
• Αν η πριονοκορδέλα (21) κινείται περισσότερο προς την πίσω ακμή της τροχαλίας πριονοκορδέλας (2), τότε πρέπει να περιστρέψετε τη βίδα ρύθμισης (14) αριστερόστροφα.
• Ανοίξτε τη βίδα ασφάλισης για την πάνω τροχαλία πριονοκορδέλας (13).
• Περιστρέψτε την κάτω τροχαλία πριονοκορδέλας (8) αργά με το ένα χέρι, για να ελέγξτε τη θέση της πριονοκορδέλας (21).
• Αν η πριονοκορδέλα (21) κινείται προς την μπροστινή ακμή της τροχαλίας πριονοκορδέλας (2), τότε πρέπει να περιστρέψετε τη βίδα ρύθμισης (14) δεξιόστροφα.
• Μετά τη ρύθμιση της πάνω τροχαλίας πριονοκορδέλας (2) πρέπει να ελέγξετε τη θέση της πριονοκορδέλας (21) στην κάτω τροχαλία πριονοκορδέλας (8).
• Η πριονοκορδέλα (21) θα πρέπει και πάλι να κινείται στο μέσον της προχαλίας πριονοκορδέλας (8). Αν δεν συμβαίνει αυτό, πρέπει να διορθωθεί πάλι η κλίση της πάνω προχαλίας πριονοκορδέλας (2).
  • Μέχρις ότου η ρύθμιση της πάνω τροχαλίας πριονοκορδέλας (2) να έχει επίδραση στην κάτω τροχαλία πριονοκορδέλας (8), πρέπει να περιστρέψετε μερικές φορές την τροχαλία πριονοκορδέλας.
• Σφίξτε τη βίδα ασφάλισης για την πάνω τροχαλία πριονοκορδέλας (13).
• Μετά από επιτυχημένη ρύθμιση, πρέπει να κλείσετε πάλι τα πλευρικά καλύμματα (11) και να τα ασφαλίσετε με τις ασφαλίσεις καλυμμάτων (10) χρησιμοποιώντας βοηθητικά το κατσαβίδι (29).

9.4 Ρύθμιση οδηγού πριονοκορδέλας (Εικ. 5 - 8)

• Μετά από κάθε αλλαγή πριονοκορδέλας πρέπει να ρυθμίζονται πάλι τόσο τα έδρανα στήριξης (36 + 42) όσο και οι οδηγοί πείροι (37 + 46).
• Ανοίξτε το πλευρικό κάλυμμα (11) ελευθερώνοντας την ασφάλιση καλύμματος (10) με τη βοήθεια του κατσαβιδιού (29).

9.4.1 Πάνω έδρανο στήριξης (36) (Εικ. 5)

• Λασκάρετε τη βίδα Άλεν πάνω εδράνου στήριξης (35).
- Μετακινήστε το έδρανο στήριξης (36) έως ότου η πριονοκορδέλα (21) μόλις και δεν έρχεται πλέον σε επαφή (μέγ. απόσταση 0,5 mm).
• Σφίξτε πάλι τη βίδα Άλεν πάνω εδράνου στήριξης (35).

9.4.2 Ρύθμιση κάτω εδράνου στήριξης (42) (Εικ. 7)

• Αφαιρέστε το τραπέζι πριονιού ανάλογα με το τμήμα 9.1 αλλά με αντίστροφη σειρά ενεργειών.
• Ξεβιδώστε τη βίδα Άλεν κάτω εδράνου στήριξης (41).
• Μετακινήστε το κάτω έδρανο στήριζης (42) έως ότου η πριονοκορδέλα (21) μόλις και δεν έρχεται πλέον σε επαφή (μέγ. απόσταση 0,5 mm).
  • Σφίξτε πάλι τη βίδα Άλεν κάτω εδράνου στήριξης (41).

9.4.3 Ρύθμιση πάνω οδηγών πείρων (37) (Εικ. 5+6)

• Λασκάρετε τις βίδες Άλεν πάνω βραχίονα υποδοχής (40)
- Μετακινήστε τον πάνω βραχίονα υποδοχής (39) των πάνω οδηγών πείρων (37) έως ότου η μπροστινή πλευρά των οδηγών πείρων (37) είναι περ. 1 mm πίσω από τη βάση των δοντιών της πριονοκορδέλας.
- Σφίξτε πάλι τη βίδα Άλεν πάνω βραχίονα υποδοχής (40).
- ΕΙΔΟΠΟΙΗΣΗ! Η πριονοκορδέλα θα αχρηστευτεί αν τα δόντια έρθουν σε επαφή με τους οδηγούς πείρους ενώ κινείται η πριονοκορδέλα.
• Λασκάρετε τις βίδες Άλεν πάνω οδηγών πείρων (38).
- Σπρώξτε τους οδηγούς πείρους (37) προς την κατεύθυνση της πριονοκορδέλας! Ειδοποίηση! Η απόσταση ανάμεσα στους οδηγούς πείρους (37) και στην πριονοκορδέλα (21) επιτρέπτεται να είναι το πολύ 0,5 mm. (η πριονοκορδέλα δεν επιτρέπτεται να σφηνώνει)
• Σφίξτε πάλι τις βίδες Άλεν (38).
- Περιστρέψτε την πάνω τροχαλία πριονοκορδέλας (2) μερικές φορές δεξιόστροφα.
- Ελέγξτε άλλη μία φορά τη ρύθμιση των πάνω οδηγών πείρων (37) και αν χρειάζεται ρυθμίστε συμπληρωματικά.
- Αν χρειάζεται ρυθμίστε συμπληρωματικά το πάνω έδρανο στήριξης (36) (9.4.1).

9.4.4 Ρύθμιση κάτω οδηγών πείρων (46) (Εικ. 7+8)

• Αφαιρέστε το τραπέζι πριονιού (7)
• Λασκάρετε τη βίδα κάτω βραχίονα υποδοχής (43) (κλειδί Άλεν αρ. 5)
- Μετακινήστε τον κάτω βραχίονα υποδοχής (47) των κάτω οδηγών πείρων (46) έως ότου η μπροστινή πλευρά των οδηγών πείρων (46) είναι περ. 1 mm πίσω από τη βάση των δοντιών της πριονοκορδέλας.
- Σφίξτε πάλι τη βίδα του κάτω βραχίονα υποδοχής (43).
- ΕΙΔΟΠΟΙΗΣΗ! Η πριονοκορδέλα θα αχρηστευτεί αν τα δόντια έρθουν σε επαφή με τους οδηγούς πείρους ενώ κινείται η πριονοκορδέλα.
• Λασκάρετε τις βίδες Άλεν κάτω οδηγών πείρων (45).

• Σπρώξτε και τους δύο κάτω οδηγούς πείρους (46) στην κατεύθυνση της πριονοκορδέλας έως ότου η απόσταση ανάμεσα στους οδηγούς πείρους (46) και στην πριονοκορδέλα (21) να είναι το πολύ 0,5 mm. (η πριονοκορδέλα δεν επιτρέπεται να σφηνώνει)
• Σφίξτε πάλι τις βίδες Άλεν για τους κάτω οδηγούς πείρους (45).
• Περιστρέψτε την κάτω τροχαλία πριονοκορδέλας (8) μερικές φορές δεζιόστροφα.
• Ελέγξτε άλλη μία φορά τη ρύθμιση των κάτω οδηγών πείρων (46) και αν χρειάζεται ρυθμίστε συμπληρωματικά.
• Αν χρειάζεται ρυθμίστε συμπληρωματικά το κάτω έδρανο στήριξης (42) (9.4.2).

9.5 Ρύθμιση πάνω οδηγού πριονοκορδέλας (5) (Εικ. 9)

• Λασκάρετε τη λαβή ασφάλισης για τον οδηγό πριονοκορδέλας (23).
• Χαμηλώστε τον οδηγό πριονοκορδέλας (5) όσο το δυνατόν πιο κοντά (απόσταση περ. 2-3 mm) στο υλικό που πρόκειται να κοπεί, περιστρέφοντας τη λαβή ρύθμισης για τον οδηγό πριονοκορδέλας (22).
• Σφίξτε πάλι τη λαβή ασφάλισης (23).
• Πρέπει να ελέγχεται και/ή να ρυθμίζετε εκ νέου τη ρύθμιση πριν από κάθε διαδικασία κοπής.

9.6 Ρύθμιση του τραπεζιού πριονιού (7) στις 90° (Εικ. 10+11)

• Θέστε τον πάνω οδηγό πριονοκορδέλας (5) στην τελείως πάνω θέση.
• Λασκάρετε τη λαβή ασφάλισης (20) και το παξιμάδι τύπου πεταλούδας (31) (Εικ. 2).
• Τοποθετήστε μια γωνιά ανάμεσα στην πριονοκορδέλα (21) και στο τραπέζι πριονιού (7). Η γωνιά δεν περιλαμβάνεται στο αντικείμενο παράδοσης.
• Περιστρέψτε το τραπέζι πριονιού (7) και δώστε του τέτοια κλίση ώστε η γωνία ως προς την πριονοκορδέλα (21) να είναι ακριβώς 90°. Αν το τραπέζι πριονιού βρίσκεται ήδη πάνω στη βίδα (49) και δεν μπορεί να ρυθμιστεί γωνία 90°, ζεβιδώστε το παξιμάδι (50) και κοντύνετε τη βίδα (49) περιστρέφοντας δεξιόστροφα.
• Σφίξτε πάλι τη λαβή ασφάλισης (20) και το παζιμάδι τύπου πεταλούδας (31).
  • Λασκάρετε το παξιμάδι (50) αν χρειαστεί.
• Ρυθμίστε τη βίδα (49) έως ότου έρχεται σε επαφή με το τραπέζι πριονιού στην κάτω πλευρά του.
• Σφίξτε ξανά το παξιμάδι (50) για να στερεώσετε τη βίδα (49).

9.7 Ποια πριονοκορδέλα να χρησιμοποιείτε

Η πριονοκορδέλα που παραδόθηκε μαζί με το κορδελοπριονο έχει προβλεφθεί για γενική χρήση. Κατά την επιλογής της πριονοκορδέλας θα πρέπει να λαμβάνετε υπόψη σας τα εξής κριτήρια:

• Με μια μικρού πλάτους πριονοκορδέλα μπορείτε να κόψετε πιο μικρές ακτίνες καμπυλότητας από ότι με μια πλατιά.
• Μια πλαπά πριονοκορδέλα χρησιμοποιείτε όταν θέλετε να πραγματοποιήσετε ευθεία κοπή. Αυτό ισχύει κυρίως κατά την κοπή ξύλου. Η πριονοκορδέλα έχει την τάση να ακολουθεί τα νερά του ξύλου και έτσι να αποκλίνει εύκολα από την επιθυμητή γραμμή κοπής.

- Οι πριονοκορδέλας με μικρότερα δόντια κάνουν πιο λείες κοπές, αλλά και πιο αργές, από τις πριονοκορδέλες με μεγάλα δόντια.

Ειδοποίηση: Ποτέ μη χρησιμοποιήσετε πριονοκορδέλα που είναι λυγισμένη ή έχει ρωγμή!

9.8 Αντικατάσταση πριονοκορδέλας (Εικ. 1a+1b+14)

• Ρυθμίστε τον οδηγό πριονοκορδέλας (5) περ. στο μέσον του ύψους ανάμεσα στο τραπέζι πριονιού (7) και στο πλαίσιο του μηχανήματος (15).
• Απασφαλίστε τις ασφαλίσεις καλυμμάτων (10) και ανοίξτε τα πλευρικά καλύμματα (11).
• Αφαιρέστε την ενίσχυση σχήματος U (34) όπως περιγράφεται στο τμήμα 9.1.
• Λασκάρετε την πριονοκορδέλα (21) περιστρέφοντας τη βίδα τάνυσης (1) αριστερόστροφα.
• Αφαιρέστε την πριονοκορδέλα (21) από τις τροχαλίες πριονοκορδέλας (2+8) και περνώντας την έξω από τη σχισμή στο τραπέζι πριονιού (7).
• Τοποθετήστε τη νέα πριονοκορδέλα (21) κεντραρισμένη πάνω και στις δύο τροχαλίες πριονοκορδέλας (2+8). Τα δόντια της πριονοκορδέλας (21) πρέπει να είναι στραμμένα προς τα κάτω στην κατεύθυνση του τραπεζιού πριονιού (Εικ. 6).
  • Τεντώστε την πριονοκορδέλα (21) (βλ. 9.2)
• Κλείστε πάλι τα πλευρικά καλύμματα (11).
• Εγκαταστήστε πάλι την ενίσχυση σχήματος U (34).

9.9 Αντικατάσταση ενθέτου τραπεζιού (Εικ. 13)

• Το ένθετο τραπεζιού (6) πρέπει να αντικαθίσταται αν έχει υποστεί φθορά ή ζημιά, διαφορετικά υπάρχει αυξημένος κίνδυνος τραυματισμού.
- Αφαιρέστε το φθαρμένο ένθετο τραπεζιού (6) προς τα πάνω.
- Η εγκατάσταση του νέου ενθέτου τραπεζιού γίνεται με την αντίστροφη σειρά ενεργειών.

9.10 Στόμιο αναρρόφησης (Εικ. 1b)

• Το κορδελοπρίονο είναι εξοπλισμένο με ένα στόμιο αναρρόφησης (19) ∅ 40mm για τα πριονίδια.
• Χρησιμοποιείτε τη συσκευή μόνο με κατάλληλη διάταξη αναρρόφησης. Ελέγχετε και καθαρίζετε τακτικά τα κανάλια αναρρόφησης.

9.11 Υποδοχή ράβδου ώθησης (Εικ. 12)

• Η υποδοχή ράβδου ώθησης (48) είναι προεγκατεστημένη στο σασί του μηχανήματος. Σε περίπτωση μη χρήσης της ράβδου ώθησης (26), πρέπει πάντα να τη φυλάσσετε στην υποδοχή ράβδου ώθησης.

10. Χειρισμός

10.1 Διακόπτης ενεργοποίησης/ απενεργοποίησης (12) (Εικ. 15)

• Πατώντας το πράσινο πλήκτρο «Ι», μπορείτε να ενεργοποιήσετε το πριόνι.
• Για να απενεργοποιήσετε πάλι το πριόνι, πρέπει να πατήσετε το κόκκινο πλήκτρο «Ο».
  • Το κορδελοπρίονο είναι εξοπλισμένο με σύστημα προστασίας από υπόταση. Σε περίπτωση διακοπής ρεύματος, πρέπει να ενεργοποιήσετε πάλι το κορδελοπρίονο.

10.2 Παράλληλος αναστολέας (Εικ. 16)

• Πιέστε τον βραχίονα σύσφιξης (25) του παράλληλου αναστολέα (24) προς τα πάνω
- Ωθήστε τον παράλληλο αναστολέα (24) αριστερά ή δεξιὰ από την πριονοκορδέλα (21) πάνω στο τραπέζι πριονιού (7) και ρυθμίστε τον στην επιθυμητή διάσταση.
• Πιέστε πάλι το βραχίονα σύσφιξης (25) προς τα κάτω για να στερεώσετε τον παράλληλο αναστολέα (24). Για να αυξήσετε τη δύναμη σύσφιξης του βραχίονα σύσφιξης (25), περιστρέψτε τον δεξιόστροφα έως ότου έχει ακινητοποιηθεί με επαρκή δύναμη ο παράλληλος αναστολέας.
- Πρέπει να προσέχετε ο παράλληλος αναστολέας (24) να είναι πάντα τελείως παράλληλος με την πριονοκορδέλα (21).

10.3 Λοξές κοπές (Εικ. 17)

Για να μπορέσετε να εκτελέσετε λοξές κοπές παράλληλα με την πριονοκορδέλα (21), μπορείτε να δώσετε κλίση στο τραπέζι πριονιού (7) από 0° - 45° προς τα εμπρός.

• Λασκάρετε τη λαβή ασφάλισης (20) και το παξιμάδι τύπου πεταλούδας (31).
• Δώστε στο τραπέζι πριονιού (7) κλίση προς τα εμπρός, έως ότου έχει ρυθμιστεί το επιθυμητό μέγεθος γωνίας στη διαβαθμισμένη κλίμακα (17).
• Σφίξτε πάλι τη λαβή ασφάλισης (20) και το παξιμάδι τύπου πεταλούδας (31).
• Ειδοποίηση: Όταν έχετε δώσει κλίση στο τραπέζι πριονιού (7) πρέπει να φέρετε τον παράλληλο αναστολέα (24) σε κατεύθυνση εργασίας δεξιά από την πριονοκορδέλα (21). Με αυτό τον τρόπο εμποδίζεται να ξεγλιστρήσει το τεμάχιο εργασίας.

11. Υποδείξεις εργασίας

Οι παρακάτω υποδείξεις αποτελούν παραδείγματα για την ασφαλή χρήση κορδελοπρίονων.

Οι παρακάτω ασφαλείς μέθοδοι εργασίας θεωρούνται συνεισφορά στην ασφάλεια, ωστόσο ενδέχεται να μην είναι για κάθε χρήση κατάλληλες, ή εφαρμόσιμες πλήρως ή σε όλη την έκταση. Ενδέχεται να μην περιλαμβάνουν όλες τις δυνατές επικίνδυνες καταστάσεις και πρέπει να ερμηνεύονται με προσοχή.

• Κατά την εργασία σε κλειστούς χώρους συνδέετε τα μηχανήματα σε ένα σύστημα αναρρόφησης.
• Όταν το μηχάνημα είναι εκτός λειτουργίας π.χ. στο τέλος της εργασίας, λασκάρετε την πριονοκορδέλα. Τοποθετείτε στο μηχάνημα μια αντίστοιχη υπόδειξη για τον επόμενο χρήστη ειδοποιώντας τον να τεντώσει την πριονοκορδέλα.

• Φυλάσσετε τις μη χρησιμοποιούμενες πριονοκορδέλες όλες μαζί και με ασφάλεια σε ένα ξηρό μέρος. Πριν τη χρήση ελέγχετε για προβλήματα (δόντια, ρωγμές). Μη χρησιμοποιείτε πριονοκορδέλες που παρουσιάζουν οποιοδήποτε πρόβλημα!

- Όταν χειρίζεστε πριονοκορδέλες να φοράτε κατάλληλα γάντια.

- Πριν την έναρξη της εργασίας πρέπει να έχουν εγκατασταθεί με ασφάλεια στο μηχάνημα όλες οι διατάξεις προστασίας και ασφάλειας.

- Ποτέ μην καθαρίζετε την πριονοκορδέλα ή τον οδηγό πριονοκορδέλας με βούρτσα ή ξέστρο χειρός ενώ κινείται η πριονοκορδέλα. Οι πριονοκορδέλες με ρητινώδεις αποθέσεις αποτελούν κίνδυνο για την ασφάλεια της εργασίας και πρέπει να καθαρίζονται τακτικά.

• Για την προσωπική σας προστασία κατά την εργασία πρέπει να φοράτε προστατευτικά γυαλιά και προστασία ακοής. Αν έχετε μακριά μαλλιά να φοράτε δίχτυ μαλλιών. Διπλώνετε τα χαλαρά μανίκια μέχρι πάνω από τους αγκώνες.
- Κατά την εργασία τοποθετείτε τον οδηγό πριονοκορδέλας πάντα όσο το δυνατόν πιο κοντά στο τεμάχιο εργασίας.
- Φροντίζετε για επαρκείς συνθήκες φωτισμού στην περιοχή εργασίας και στο περιβάλλον του μηχανήματος.
- Για τις ευθείες κοπές χρησιμοποιείτε πάντα τον παράλληλο αναστολέα, για να εμποδίσετε την ανατροπή ή το ζεγλίστρημα του τεμαχίου εργασίας.
- Για επεξεργασία μικρών τεμαχίων εργασίας με χειροκίνητη προώθηση, χρησιμοποιείτε τη ράβδο ώθησης.
• Για λοξές κοπές φέρνετε το τραπέζι πριονιού στην αντίστοιχη θέση και καθοδηγείτε το τεμάχιο εργασία σε επαφή με τον παράλληλο αναστολέα.
- Για την κοπή μόρσων ή σφηνών σχήματος χελιδονουοράς, τοποθετείτε το τραπέζι πριονιού κάθε φορά στην αντίστοιχη θέση πάνω στην κλίμακα γωνίας.
- Σε περίπτωση κοπών σχήματος τόξου ή ακανόνιστου σχήματος προωθείτε το τεμάχιο δύο χέρια ομοιόμορφα με τα δάκτυλα κλεισμένα. Κρατάτε το τεμάχιο εργασίας με τα χέρια μόνο σε ασφαλή περιοχή.
• Για επανειλημμένη εκτέλεση κοπών σχήματος τόζου, ή ακανόνιστου σχήματος, χρησιμοποιήστε έναν βοηθητικό οδηγό-πρότυπο.
- Κατά την κοπή στρογγυλών ξύλων ασφαλίζετε το τεμάχιο εργασίας έναντι αθέλητης περιστροφής.
- Ειδοποίηση! Συνιστούμε μετά από κάθε νέα ρύθμιση να πραγματοποιείτε μια δοκιμαστική κοπή, για να ελέγχετε τη ρυθμισμένη διάσταση.
- Σε όλες τις διαδικασίες κοπές πρέπει να τοποθετείτε τον πάνω οδηγό πριονοκορδέλας (5) όσο το δυνατόν πιο κοντά στο τεμάχιο εργασίας (βλ. 9.5).
• Το τεμάχιο εργασίας πρέπει πάντα να το καθοδηγείτε και με τα δύο χέρια και να το κρατάτε σε πλήρη επαφή με το τραπέζι πριονιού (7). Έτσι αποφεύγετε το σφήνωμα της πριονοκορδέλας (21) μέσα στο τεμάχιο εργασίας.
- Η προώθηση πρέπει πάντα να γίνεται με ομοιόμορφη πίεση, ακριβώς όσο χρειάζεται για να κόβει η πριονοκορδέλα απρόσκοπτα το υλικό αλλά χωρίς να μπλοκάρει.
- Χρησιμοποιείτε πάντα τον παράλληλο αναστολέα (24) για όλες τις διαδικασίες κοπής στις οποίες μπορεί να χρησιμοποιηθεί.
- Είναι καλύτερο να εκτελείτε μια κοπή συνεχόμενα παρά σε περισσότερα στάδια για τα οποία απαιτείται ενδεχομένως να τραβάτε πίσω το τεμάχιο εργασίας. Αν παρόλα αυτά δεν μπορείτε να αποφύγετε το τραβηγμα προς τα πίσω του τεμαχίου εργασίας, πρέπει πρώτα να απενεργοποιείτε το κορδελοπρίονο. Τραβήξτε το τεμάχιο εργασίας προς τα πίσω μόνον αφού έχει ακινητοποιηθεί πλήρως η πριονοκορδέλα (21).
- Κατά την κοπή πρέπει πάντα το τεράχιο εργασίας να καθοδηγείτε με την πιο μακριά του πλευρά.
- Ειδοποίηση! Κατά την επεξεργασία μικρών τεμαχίων εργασίας πρέπει οπωσδήποτε να χρησιμοποιελτε τη ράβδο ώθησης. Η ράβδος ώθησης (26) πρέπει πάντα να φυλάσσεται σε ετοιμότητα χρήσης στην προβλεπόμενη για αυτήν υποδοχή ράβδου ώθησης (48), στο πλάι του πριονιού.

11.1 Εκτέλεση διαμήκων κοπών (Εικ. 18)

Σε αυτή την περίπτωση ένα τεμάχιο εργασίας κόβεται στη διαμήκη του διεύθυνση.

• Ρυθμίστε τον παράλληλο αναστολέα (24) στην αριστερή πλευρά (εφόσον είναι εφικτό) της πριονοκορδέλας (21) σύμφωνα με το επίθυμητό πλάτος.
• Χαμηλώστε τον οδηγό πριονοκορδέλας (5) στο τεμάχιο εργασίας. (βλ. 9.5)
  • Ενεργοποιήστε το πριόνι. (βλ. 10.1)
  • Πιέζετε μια πλευρά του τεμαχίου εργασίας με το δεξιό χέρι ώστε να είναι σε επαφή με τον παράλληλο αναστολέα (24), ενώ η επίπεδη πλευρά είναι σε πλήρη επαφή με το τραπέζι πριονιού (7).
• Σπρώχνετε το τεμάχιο εργασίας με ομοιόμορφη κίνηση προ- ώθησης κατά μήκος του παράλληλου αναστολέα (24) ώστε να περνά από την πριονοκορδέλα (21).
• Σημαντικό: Πρέπει να στερεώνετε τα μεγάλου μήκους τεράχια εργασίας για να αποτρέψετε ανατροπή τους στο τέλος της διαδικασίας κοπής (π.χ. βάσεις με ράουλα κλπ.)

11.2 Εκτέλεση λοξών κοπών (Εικ. 17)

• Ρυθμίστε το τραπέζι πριονιού στην επιθυμητή γωνία (βλ. 10.3).
• Εκτελέστε την κοπή όπως περιγράφεται στο τμήμα 11.1.

Κατά τις λοξές κοπές προσέχετε ώστε να χρησιμοποιείτε τον παράλληλο αναστολέα μόνο δεξιά από την πριονοκορδέλα.

11.3 Ελεύθερες κοπές (Εικ. 19)

• Ένα από τα σημαντικότερα χαρακτηριστικά ενός κορδελοπρίουνου είναι η απρόσκοπτη κοπή καμπιλών και ακτίνων.
• Χαμηλώστε τον οδηγό πριονοκορδέλας (5) στο τεμάχιο εργασίας. (βλ. 9.5)
• Ενεργοποιήστε το πριόνι.
  • Πιέστε το τεμάχιο εργασίας σταθερά πάνω στο τραπέζι πριονιού (7) και περάστε το αργά από την πριονοκορδέλα (21).
• Σε πολλές περιπτώσει είναι χρήσιμο να κόβετε χονδρικά καμπύλες και γωνίες περίπου 6 mm μακριά από την πραγματική γραμμή.
• Σε περίπτωση που θέλετε να κόψετε καμπύλες που είναι πολύ κλειστές για τη χρησιμοποιούμενη πριονοκορδέλα, πρέπει να κόψετε βοηθητικές τομές έως την μπροστινή πλευρά της καμπύλης. Κατόπιν μπορείτε να κόψετε την τελική πραγματική ακτίνα.

12. Σύνδεση στο ηλεκτρικό ρεύμα

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο δίκτυο από την πλευρά του πελάτη καθώς και το χρησιμοποιούμενο καλώδιο επέκτασης πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Σημαντικές υποδείξεις

Σε περίπτωση υπερφόρτωσης του μοτέρ, αυτό απενεργοποιείται αυτόματα. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) το μοτέρ μπορεί να ενεργοποιηθεί πάλι.

Βλάβη στο καλώδιο ηλεκτρικής σύνδεσης

Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• Θέσεις πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• Θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• Θέσεις διακοπής συνέχειας λόγω κοψίματος του καλωδίου σύνδεσης.
• Ζημιές στη μόνωση λόγω τραβήγματος από την πρίζα του τοίχου.
• Σχισίματα λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιθούν και αποτελούν κίνδυνο για τη ζωή, λόγω των ζημιών στη μόνωση.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Να χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό „Η05VV-F“.

Η εκτύπωση της ονομασίας τύπου πάνω στο καλώδιο σύνδεσης είναι υποχρεωτική.

Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση ρεύματος δικτύου πρέπει να είναι 230 - 240 V\~50 Hz.
  • Τα καλώδια επέκτασης μέχρι μήκος 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, να αναφέρετε τα εξής δεδομίνα:

• Τύπος ρεύματος του μοτέρ
• Δεδομένα της πινακίδας τύπου του μηχανήματος
• Δεδομένα της πινακίδας τύπου του μοτέρ

13. Καθαρισμός, συντήρηση και αποθήκευση

⚠️ Προσοχή!

Πριν από κάθε ρύθμιση, συντήρηση ή επισκευή, αποσυνδέετε το φις από την πρίζα!

Καθαρισμός

Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το πλαίσιο του μοτέρ όσο το δυνατό χωρίς σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.

Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν άλλα εξαρτήματα που επιδέχονται συντήρηση.

Αποθήκευση

Φυλάτε το εργαλείο και τα αξεσουάρ του σε σκοτεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 °C και 30 °C.

Φυλάτε το ηλεκτρικό εργαλείο στη γνήσια συσκευασία.

Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία.

Φυλάτε τις οδηγίες χρήσης μαζί με το ηλεκτρικό εργαλείο.

Ενημέρωση για το σέρβις

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι χρειάζονται τα ακόλουθα αναλώσιμα.

Φθειρόμενα εξαρτήματα*: Πριονοκορδέλα, Ένθετο τραπεζιού, Ράβδος ώθησης

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

14. Μεταφορά

Το μηχάνημα επιτρέπεται να ανυψωθεί και να μεταφερθεί μόνο από το πλαίσιο ή από την πλάκα πλαισίου. Ποτέ μην ανυψώσετε το μηχάνημα για μεταφορά από τις προστατευτικές διατάξεις, τις λαβές ρύθμισης ή από το τραπέζι πριονιού.

Κατά τη διάρκεια της μεταφοράς, η προστατευτική διάταξη πριονοκορδέλας πρέπει να βρίσκεται στην κατώτατη θέση και κοντά στο τραπέζι πριονιού.

Ποτέ μην ανυψώσετε τη μονάδα από το τραπέζι πριονιού! Γία τη μεταφορά πρέπει να αποσυνδέεται το μηχάνημα από το ρεύμα δικτύου.

15. Διάθεση στα απορρίμματα και επανα- χρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς αποφυγή ζημιών κατά τη μεταφορά Αυτή η συσκευασία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιηθεί ή να ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διάφορα υλικά, όπως π.χ. μέταλλο και πλαστικά υλικά. Να παραδίδετε τα ελαττωματικά εξαρτήματα σε κέντρα συλλογής ειδικών απορριμμάτων. Ενημερωθείτε στα ειδικά καταστήματα ή στην διοίκηση της κοινότητας!

Η συσκευασία αποτελείται αποκλειστικά από υλικά που σέβονται το περιβάλλον. Αποσύρετέ τη με τη βοήθεια των κατά τόπους υπηρεσιών ανακύκλωσης.

Δυνατότητες απόσυρσης των χρησιμοποιημένων συσκευών θα πληροφορηθείτε από τη διαχείριση κοινότητας ή πόλης σας.

Οι παλιές συσκευές δεν επιτρέπεται να καταλήγουν στα οικιακά απορρίμματα!

Αυτό το σύμβολο υποδεικνύει ότι σύμφωνα με την Οδηγία περί αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού (2012/19/ΕΕ) και την εθνική νομοθεσία, αυτό το προϊόν δεν επιτρέπεται να απορριφθεί μέσω

των οικιακών απορριμμάτων. Αυτό το προϊόν πρέπει να παραδοθεί σε σημείο συλλογής που προβλέπεται για το σκοπό αυτόν. Αυτό μπορεί να γίνει π.χ. με επιστροφή του κατά την αγορά ενός παρόμοιου προϊόντος ή με παράδοση σε εξουσιοδοτημένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ακατάλληλη μεταχείριση των παλιών συσκευών μπορεί να έχει αρνητικές επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία, λόγω δυνητικά επικίνδυνων ουσιών οι οποίες συχνά περιέχονται στις μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές.

Με τη σωστή απόρριψη αυτού του προϊόντος συμβάλλετε επιπλέον στην αποτελεσματική χρήση των φυσικών πόρων. Πληροφορίες σχετικά με τις εγκαταστάσεις συλλογής για μεταχειρισμένες συσκευές μπορείτε να λάβετε από τις δημοτικές σας αρχές, από τον αρμόδιο δημόσιο φορέα διαχείρισης αποβλήτων, από μια εξουσιοδοτημένη εγκατάσταση για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού ή από την υπηρεσία αποκομιδής απορριμμάτων.

16. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Αντιμετώπιση
Δεν λειτουργεί το μοτέρ Βλά	βη σε μοτέρ, καλώδιο ή φις, καμένη ασφάλεια	Αναθέστε τον έλεγχο του μηχανήματος σε εξειδικευμένο τεχνικό. Σε καμία περίπτωση μην επισκευάσετε μόνοι σας το μοτέρ. Κινδυνος! Ελέγξτε τις ασφάλειες, αντικαταστήστε αν χρειάζεται.
	Ανοίξτε το κάλυμμα περιβλήματος (οριακού διακόπτη)	Κλείστε σωστά το κάλυμμα περιβλήματος
Το μοτέρ ξεκινά αργά και δεν φθάνει την ταχύτητα λειτουργίας.	Τάση πολύ χαμηλή, ζημιές στις περιελίξεις, καμένος πυκνωτής	Ζητήστε από την εταιρεία παροχής ρεύματος να ελέγξει την τάση. Αναθέστε τον έλεγχο του μοτέρ σε εξειδικευμένο τεχνικό. Αναθέστε την αντικατάσταση του πυκνωτή σε εξειδικευμένο τεχνικό
Το μοτέρ παράγει πολύ θόρυβο	Ζημιές στις περιελίξεις, βλάβη στο μοτέρ Αναθέστε	τον έλεγχο του μοτέρ σε εξειδικευμένο τεχνικό
Το μοτέρ δεν επιτυγχάνει την πλήρη ισχύ.	Υπερφορτωμένο ηλεκτρικό κύκλωμα στην εγκατάσταση ρεύματος δικτύου (φώτα, άλλα μοτέρ κλπ.)	Μη χρησιμοποιείτε άλλες συσκευές ή μοτέρ στο ίδιο ηλεκτρικό κύκλωμα
Το μοτέρ υπερθερμαίνεται ελαφρά.	Υπερφόρτωση του μοτέρ, ανεπαρκής ψύξη του μοτέρ	Αποτρέψτε την υπερφόρτωση του μοτέρ κατά την κοπή, αφαιρέστε τη σκόνη από το μοτέρ, ώστε να εξασφαλιστεί βέλτιστη ψύξη του μοτέρ
Η κοπή είναι τραχιά ή κυματοειδής	Στομωμένη λάμα πριονιού, ακατάλληλη μορφή δοντιών για το πάχος του υλικού	Τροχίστε τη λάμα πριονιού ή χρησιμοποιήστε κατάλληλη λάμα πριονιού
Το τεμάχιο εργασίας σχίζεται ή σπάζει	Πολύ υψηλή πίεση κοπής ή λάμα πριονιού ακατάλληλη για τη χρήση	Χρησιμοποιήστε κατάλληλη λάμα πριονιού
Η πριονοκορδέλα δεν κινείται ευθύγραμμα	Δεν έχει ρυθμιστεί καλά ο οδηγός Ρυθμίστε τον οδηγό πριονοκορδέλας σύμφωνα με τις οδηγίες χειρισμού
	Λανθασμένη πριονοκορδέλα Επιλέξτε πριονοκορδέλα σύμφ. με τις οδηγίες χειρισμού
Κηλίδες καψίματος στο ζύλο κατά την εργασία	Στομωμένη πριονοκορδέλα Αντικαταστήστε την πριονοκορδέλα
	Λανθασμένη πριονοκορδέλα Επιλέξτε πριονοκορδέλα σύμφ. με τις οδηγίες χειρισμού
Η πριονοκορδέλα κολλά-ει κατά την εργασία	Στομωμένη πριονοκορδέλα Αντικαταστήστε την πριονοκορδέλα
	Πριονοκορδέλα με ρητινώδεις αποθέσεις Καθαρίστε την πριονοκορδέλα
	Δεν έχει ρυθμιστεί καλά ο οδηγός Ρυθμίστε τον οδηγό πριονοκορδέλας σύμφωνα με τις οδηγίες χειρισμού

17. Εγγυηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,

Τα προϊόντα μας υπόκεινται σε αυστηρούς ελέγχους ποιότητας. Εάν παρίδα αυτά κάποτε δεν λειτουργήσουν άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμαρας Εξυπηρέτησης Πελατών, στη διεύθυνση που αναφέρετε σε αυτή την εγγύηση. Ευχαρίστως σας βοηθούμε και τηλεφωνικώς στον αριθμό που αναφέρετε πιο κάτω. Για την κατίσχυση των αξιώσεων εγγύησης ισχύουν τα εξής:

• Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης. Από την εγγύηση αυτή δεν θίγονται οι νόμιμες αξιώσεις σας για εγγύηση. Η παροχή της εγγύησής μας είναι για σας δωρεάν
• Η εγγύηση καλύπτει αποκλειστικά και μόνο βλάβες που οφείλονται σε ελαττώματα υλικών ή παραγωγής και περιορίζονται στην αποκατάσταση αυτών των ελαττωμάτων ή την αντικατάσταση της συσκευής. Παρακαλούμε να προσεξετε πως οι συσκευές μας δεν προορίζονται για τη βιομηχανία, τη βιοτεχνία και την επαγγελματική χρήση. Για το λόγο αυτό δεν υφίσταται σύμβαση εγγύησης σε περίπτωση χρήσης της συσκευής στη βιομηχανία, βιοτεχνία, για επαγγελματικό ή άλλο παρόμοιο σκοπό. Από την εγγύησή μας αποκλείονται πέραν τούτου αποζημιώσεις για βλάβες μεταφοράς, βλάβες οφειλόμενες σε μη τήρηση της Οδηγίας συναρμολόγησης, ή σε εσφαλμένη εγκατάσταση, μη τήρηση της Οδηγίας χρήσης (π.χ. σύνδεση σε λάθος τάση δικτύου ή είδος ρεύματος), καταχρηστική ή όχι ορθή χρήση (π.χ. υπερφόρτωση ή χρήση μη εγκεκριμένων ανταλλακτικών εργαλείων ή εξαρτημάτων), μη τήρηση των Υποδείξεων συντήρησης και ασφαλείας, είσοδος ξένων αντικειμένων στη συσκευή (όπως π.χ. άμμος ή σκόνη), χρήση βίας ή εξωτερική επίδραση (όπως π.χ. βλάβες από πτώση) καθώς και βλάβες που οφείλονται σε κοινή φθορά.

Η αξίωση εγγύησης εκπίπτει σε περίπτωση που έγιναν ήδη ξένες επεμβάσεις στη συσκευή.

• Η διάρκεια της εγγύησης ανέρχεται σε 3 έτη και αρχίζει από την ημερομηνία αγοράς της συσκευής. Οι αξιώσεις εγγύησης πρέπει να κατισχυθούν πριν την πάροδος της προθεσμάις της εγγύησης εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείεται η κατίσχυση αξιώσεων εγγύησης μετά την πάροδο της προθεσμίας της εγγύησης.Με την αντικατάσταση της συσκευής, σύμφωνα με το ΝΟΜΟ 2251/1994, ξεκινάει εκ νέου ο χρόνος εγγύησης.

• Για την προβολή της αξίωσής σας έναντι της εγγύησης, παρακαλούμε να απευθυνθείτε στη διεύθυνση σέρβις που αναφέρεται παρακάτω. Εφόσον η απαίτησή σας βρίσκεται εντός της περιόδου εγγύησης, θα θέσουμε στη διάθεσή σας ένα δελτίο επιστροφής, με το οποίο μπορείτε να μας αποστείλετε χωρίς χρέωσή σας την ελαττωματική συσκευή. Παρακαλούμε επίσης να μας περιγράψετε την αιτία για την διαμαρτυρία σας όσο πιο αναλυτικά γίνεται. Εάν το ελάττωμα της συσκευής σας καλύπτεται από την εγγύησή μας, είτε θα σας επιστραφεί ταχύτατα η επισκευασμένη συσκευή σας, είτε θα λάβετε μία νέα συσκευή

Φυσικά επισκευάζουμε ευχαρίστως έναντι αμοιβής και ελαττώματα στη συσκευή σας που δεν καλύπτονται ή δεν καλύπτονται πλέον από την εγγύηση. Για το σκοπό αυτό σας παρακαλούμε να αποστείλετε τη συσκευή σας στη διεύθυνση του τμήματος μας για Εξυπηρέτηση Πελατών

Ανοικτή γραμμή σέρβις (GR/CY):

[phone]

(0,00 €/Min.)

Διεύθυνση e-mail (GR):

Διεύθυνση e-mail (CY):

[e-mail]

Διεύθυνση σέρβις (GR/CY):

GEORGE C SOLOMONIDES & SON LTD

PO.BOX 56236 / 169, LEONTIOS A'

GR - 3305 LIMASSOL/CYPRUS

PDF ONLINE www.iidl-service.com

Από τη διεύθυναν www.lidl-service.com μπορείτε να κατεβάσετε αυτό και πολλά άλλα εγχειρίδια, βίντεο προϊόντων και λογισμικό εγκατάστασης.

Με τον κώδικα QR μεταβαίνετε απευθείας στη σελίδα εξυπηρέτησης του Lidl (www.lidl-service.com) και μπορείτε να ανοϊξετε τις οδηγίες χρήσης σας εισάγοντας τον κωδικό προϊόντος (IAN) 317155_1904.

Inhalt:

Seite:
