Produkttyp	Elektrische Bandsäge
Marke	Parkside
Modell	PBS 350 A1
Tischabmessungen	300 x 300 mm
Maximale Werkstückabmessungen	400 x 400 x 80 mm
Gewicht	14,8 kg
Spannung	230-240 V~ 50 Hz
Leistung	350 W (S1, Dauerbetrieb)
Leerlaufdrehzahl	1400 min⁻¹
Schnittgeschwindigkeit	900 m/min
Sägeblattlänge	1400 mm
Kompatible Sägeblattbreite	3,5 bis 12 mm
Mitgeliefertes Sägeblatt	6 x 1400 mm
Durchlasshöhe	0 – 80 mm
Durchlassbreite	200 mm
Tischneigung	0° bis 45° nach vorne
Schalldruckpegel (LpA)	77,4 dB(A) (K=3 dB)
Schallleistungspegel (LWA)	90,4 dB(A) (K=3 dB)
Hauptfunktionen	Gerader Schnitt, Gehrungsschnitt, Freihandschnitt, Verwendung mit Parallelanschlag
Sicherheit	Ein-/Ausschalter mit Wiedereinschaltschutz, Schutzhauben mit Verriegelung, verstellbarer Sägeblattschutz
Mitgeliefertes Zubehör	Parallelanschlag, Holzschubstock, Inbusschlüssel (3, 4, 5 mm), Schraubendreher, Maulschlüssel 10/13
Wartung und Reinigung	Regelmäßig mit trockenem Tuch oder Druckluft bei niedrigem Druck reinigen; Sägeblatt vor jedem Gebrauch prüfen und spannen; Sägeblatt bei längerem Stillstand entspannen
Verschleißteile (nicht von der Garantie abgedeckt)	Sägeblatt, Tischeinlage, Holzschubstock
Reparierbarkeit	Reparaturen durch einen qualifizierten Elektriker mit Original-Ersatzteilen; Kundendienst Scheppach kontaktieren
Bestimmungsgemäße Verwendung	Längs- und Quersägen von Holz und ähnlichen Materialien; nicht für Brennholz verwenden

Häufig gestellte Fragen - PBS 350 A1 PARKSIDE

Wie spanne ich das Sägeblatt an der Parkside PBS 350 A1?

Drehen Sie die Spannschraube (1) im Uhrzeigersinn. Die Spannung ist richtig, wenn sich das Sägeblatt bei seitlichem Fingerdruck in der Mitte zwischen den Rädern etwa 1 bis 2 mm durchbiegt. Ein metallisches Geräusch beim Klopfen zeigt ausreichende Spannung an. Entspannen Sie das Sägeblatt bei längerem Stillstand.

Wie stelle ich die Sägeblattführung ein?

Öffnen Sie die Abdeckungen (11). Stellen Sie die obere hintere Führungsrolle (36) auf max. 0,5 mm Abstand zum Sägeblatt ein, dann die oberen seitlichen Führungsanschläge (37) auf 0,5 mm Abstand zum Sägeblatt und 1 mm hinter den Zähnen. Verfahren Sie ebenso für die untere Führung nach dem Ausbau des Sägetisches.

Wie verwende ich den Parallelanschlag?

Heben Sie den Klemmhebel (25) an, setzen Sie den Parallelanschlag (24) links oder rechts vom Sägeblatt auf das gewünschte Maß und senken Sie den Hebel zum Arretieren. Um die Klemmkraft zu erhöhen, drehen Sie den angehobenen Hebel im Uhrzeigersinn. Überprüfen Sie die Parallelität zum Sägeblatt.

Wie wechsle ich das Sägeblatt?

Bringen Sie die Sägeblattführung auf halbe Höhe, öffnen Sie die Abdeckungen, entfernen Sie die U-Stütze (34), entspannen Sie das Sägeblatt durch Drehen der Spannschraube (1) gegen den Uhrzeigersinn, entnehmen Sie das alte Sägeblatt durch den Tischschlitz und setzen Sie das neue Sägeblatt mit den Zähnen zum Tisch zeigend ein. Spannen Sie es anschließend richtig.

Wie neige ich den Tisch für einen Gehrungsschnitt?

Lösen Sie den Klemmgriff (20) und die Flügelmuttern (31). Neigen Sie den Tisch (7) nach vorne bis zum gewünschten Winkel (0° bis 45°) unter Ablesen der Skala (17). Ziehen Sie Griff und Muttern wieder fest. Für Gehrungsschnitte setzen Sie den Parallelanschlag rechts vom Sägeblatt.

Welches Sägeblatt verwenden?

Das mitgelieferte Sägeblatt (6 x 1400 mm) ist universell. Für enge Radien verwenden Sie ein schmaleres Blatt, für gerade Schnitte ein breiteres. Feinzahnige Blätter schneiden sauberer, aber langsamer. Verwenden Sie niemals verbogene oder beschädigte Sägeblätter.

Wie reinige und warte ich die Säge?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein sauberes Tuch oder Druckluft bei niedrigem Druck, um Staub zu entfernen. Reinigen Sie sofort nach jedem Gebrauch. Lagern Sie das Gerät an einem trockenen, frostfreien Ort, außerhalb der Reichweite von Kindern.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst, ob die Abdeckungen (11) richtig geschlossen sind (Sicherheitsschalter). Prüfen Sie die Sicherungen und das Netzkabel. Falls das Problem bestehen bleibt, lassen Sie die Maschine von einem Fachmann überprüfen. Reparieren Sie den Motor niemals selbst.

Wie verwende ich den Holzschubstock?

Der Holzschubstock (26) ist unverzichtbar zum Führen schmaler Werkstücke beim Sägen. Legen Sie ihn bei Nichtgebrauch immer auf seine Halterung (48) an der Seite der Maschine. Dies vermeidet Fingerkontakt mit dem Sägeblatt.

Welche Sicherheitsmaßnahmen sind essentiell?

Tragen Sie eine Schutzbrille, einen Gehörschutz und eine Staubmaske. Tragen Sie keine weite Kleidung. Halten Sie ausreichend Abstand zwischen Ihren Händen und dem Sägeblatt. Verwenden Sie die Säge nicht ohne die Schutzhauben. Ziehen Sie vor jedem Einstellen oder Warten den Netzstecker.

BEDIENUNGSANLEITUNG PBS 350 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

FR BE

SCIE À RUBAN

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 54

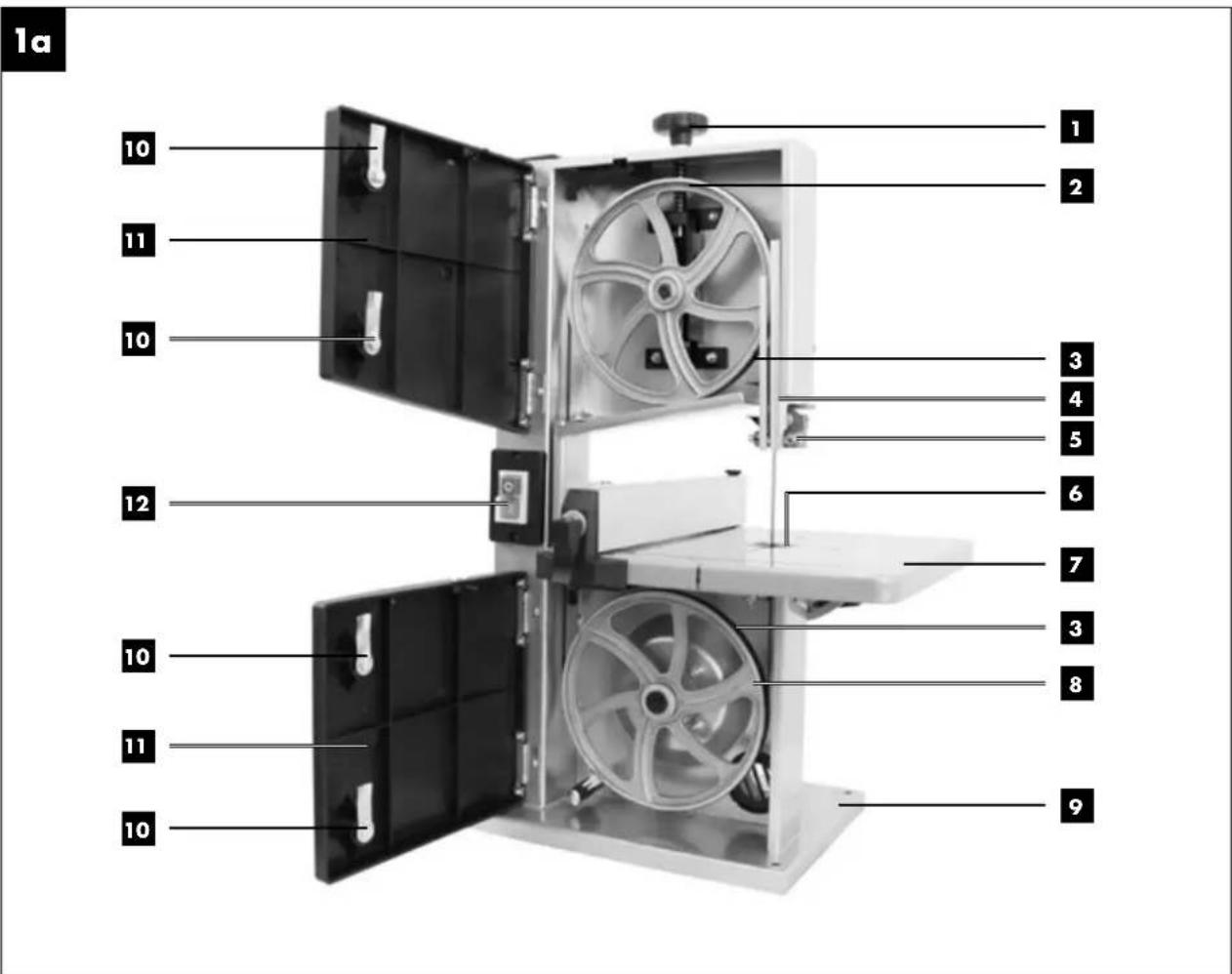

1a 10 11 10 12 10 11 10 1 2 3 4 5 6 7 3 8 9

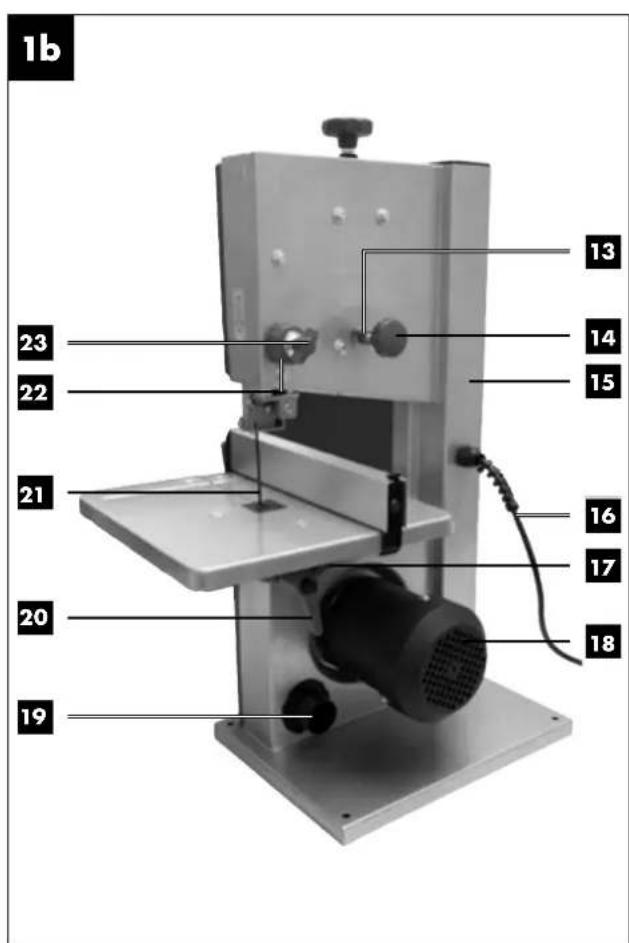

1b 13 14 15 23 22 21 16 17 20 18 19

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

EURO Elektrowerkzeug- und Maschinen Service

Zur Mühle 2-4

GE - 50226 Frechen-Königsdorf

PDF ONLINE www.lidl-service.com

Fabrikation von Holzbearbeitungsmaschinen GmbH

EURO Elektrowerkzeug- und Maschinen Service

Zur Mühle 2-4

GE - 50226 Frechen-Königsdorf

PDF ONLINE www.iidl-service.com

Fabrikation von Holzbearbeitungsmaschinen GmbH

1. Erklärung der Symbole auf dem Gerät....55
2. Einleitung 56
3. Gerätebeschreibung (Abb. 1-16)......56
4. Lieferumfang....57
5. Bestimmungsgemäße Verwendung....57
6. Sicherheitshinweise 57
7. Technische Daten 59
8. Vor Inbetriebnahme ....60
9. Montage....60
10. Bedienung....62
11. Arbeitshinweise 62
12. Elektrischer Anschluss....63
13. Reinigung, Wartung und Lagerung....64
14. Transport....64
15. Entsorgung und Wiederverwertung....64
16. Störungsabhilfe 65
17. Garantieurkunde 66
18. Konformitätserklärung....68

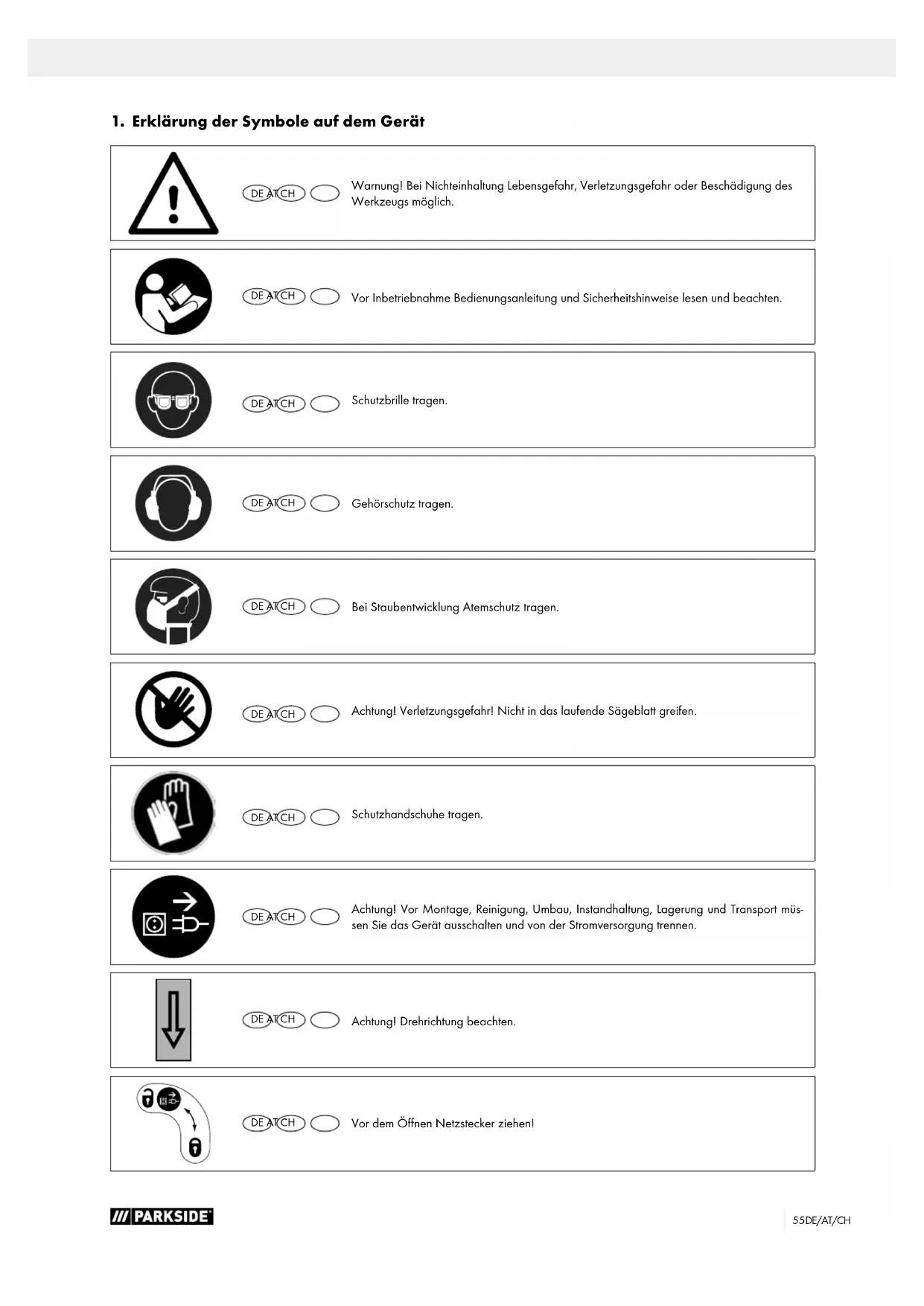

1. Erklärung der Symbole auf dem Gerät

DEATCH

Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich.

DEATCH

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten.

DEARCH

Schutzbrille tragen.

DEATCH

Gehörschutz tragen.

DE ARCH

Bei Staubentwicklung Atemschutz tragen.

DEATCH

Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

DEATCH

Schutzhandschuhe tragen.

DEATCH

Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müssen Sie das Gerät ausschalten und von der Stromversorgung trennen.

DEATCH

Achtung! Drehrichtung beachten.

DE AT CH

Vor dem Öffnen Netzstecker ziehen!

2. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,
• Einbau und Austausch von nicht originalen Ersatz teilen,
• nicht bestimmungsgemäßer Verwendung,

- Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

3. Gerätebeschreibung (Abb. 1-16)

1. Spannschraube
2. Sägebandrolle oben
3. Gummifläche
4. Sägebandschutzeinrichtung
5. Sägebandführung oben
6. Tischeinlage
7. Sägetisch
8. Sägebandrolle unten
9. Standfuß
10. Deckelverriegelung
11. Seitendeckel
12. Ein-/Ausschalter
13. Sicherungsschraube für Sägebandrolle oben
14. Einstellschraube für Sägebandrolle oben
15. Maschinengestell
16. Netzleitung
17. Gradskala für Schwenkbereich
18. Motor
19. Absaugstutzen
20. Feststellgriff für Sägetisch
21. Sägeband
22. Einstellgriff für Sägebandführung
23. Feststellgriff für Sägebandführung
24. Parallelanschlag
25. Spannbügel für Parallelanschlag
26. Schiebestock
27. Inbusschlüssel 3 mm
28. Inbusschlüssel 4 mm
29. Schraubenzieher
30. Gabelschlüssel
31. Flügelmutter
32. Klemmplatte
33. Rändelmutter
34. U-Versteifung
35. Inbusschraube für Stützlager oben
36. Stützlager oben
37. Führungsstift, oben
38. Inbusschraube für Führungsstifte oben
39. Aufnahmehalter oben
40. Inbusschraube Aufnahmehalter oben (2x)
41. Inbusschraube Stützlager unten
42. Stützlager unten
43. Schraube Aufnahmehalter unten
44. Sägebandschutz
45. Inbusschraube für Führungsstifte unten
46. Führungsstift unten
47. Aufnahmehalter unten
48. Schiebestockhalterung
49. Schraube (Sägetischjustierung)
50. Mutter (Sägetischjustierung)
51. Inbusschlüssel 5 mm

4. Lieferumfang

• Bandsäge / Sägeband (vormontiert)
• Sägetisch
• Schiebestock
• Parallelanschlag
  • Gabelschlüssel SW 10/13
  • Inbusschlüssel SW 3/4/5
• Schraubendreher
  • Originalbetriebsanleitung

5. BestimmungsgemäßeVerwendung

Die Bandsäge dient zum Längs- und Querschneiden von Hölzern oder holzähnlichen Werkstücken. Rundmaterialien dürfen nur mit geeigneten Haltevorrichtungen geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Es dürfen nur für die Maschine geeignete Sägebänder verwendet werden. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.
• Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).
• Gefährdung durch das Wegschleudern von Werkstücken oder Werkstückteilen.
• Quetschen der Finger.
  • Gefährdung durch Rückschlag.
• Kippen des Werkstückes aufgrund einer unzureichenden Werkstückauflagefläche.
• Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstückteilen.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Sicherheitshinweise

Achtung!

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in Ordnung
2. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
3. Berücksichtigen Sie Umgebungseinflüsse
4. Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
5. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
6. Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
7. Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.
8. Schützen Sie sich vor elektrischem Schlag
9. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).
10. Halten Sie andere Personen fern.
11. Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.
12. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf
13. Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
14. Überlasten Sie Ihr Elektrowerkzeug nicht
15. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
16. Benutzen Sie das richtige Elektrowerkzeug
17. Verwenden Sie keine leistungsschwachen Elektrowerkzeuge für schwere Arbeiten.
18. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.
19. Verwenden Sie das Elektrowerkzeug nicht zum Brennholzsägen.
20. Tragen Sie geeignete Kleidung
21. Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.
22. Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

23. Tragen Sie bei langen Haaren ein Haarnetz.

24. Benutzen Sie Schutzausrüstung

- Tragen Sie eine Schutzbrille.

- Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

1. Schließen Sie die Staubabsaug-Einrichtung an

2. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

3. Der Betrieb in geschlossenen Räumen ist beim Bearbeiten von Holz, holzähnlichen Werkstoffen und Kunststoffen nur mit einer geeigneten Absauganlage zulässig.

4. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

- Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

1. Sichern Sie das Werkstück

2. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

3. Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Böcke, etc.) erforderlich, um ein Kippen der Maschine zu vermeiden.

4. Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlag, um ein Wackeln bzw. Verdrehen des Werkstückes zu verhindern.

5. Vermeiden Sie abnormale Körperhaltung

6. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

7. Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren könnten.

8. Pflegen Sie Ihre Werkzeuge mit Sorgfalt

9. Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

10. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
11. Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
12. Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

13. Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

14. Ziehen Sie den Stecker aus der Steckdose

15. Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

16. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

17. Wenn das Sägeblatt beim Schneiden durch eine zu große Vorschubkraft blockiert, schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie das Werkstück und stellen Sie sicher, dass das Sägeblatt frei läuft. Schalten Sie das Gerät ein, und führen Sie den Schnittvorgang erneut mit reduzierter Vorschubkraft durch.

18. Lassen Sie keine Werkzeugschlüssel stecken

19. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.
    Vermeiden Sie unbeabsichtigten Anlauf

20. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

21. Benutzen Sie Verlängerungskabel für den Außenbereich

22. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

23. Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

24. Seien Sie stets aufmerksam

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

1. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

-Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind.
- Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.
- Die bewegliche Schutzhaube darf in geöffnetem Zustand nicht festgeklemmt werden.
- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.
- Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
- Benutzen Sie keine fehlerhaften oder beschädigten Anschlussleitungen.
- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21. ACHTUNG!

- Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

1. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren
2. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

Zusätzliche Sicherheitshinweise

• Tragen Sie bei allen Wartungsarbeiten am Sägeband Schutzhandschuhe!
• Beim Schneiden von rundem oder unregelmäßig geformten Holz muss eine Einrichtung verwendet werden, die das Werkstück gegen Verdrehen sichert
• Beim Hochkantschneiden von Brettern, muss eine Einrichtung verwendet werden, die das Werkstück gegen Zurückschlagen sichert.
• Zur Einhaltung der Staubemissionswerte bei Holzbearbeitung und zum sicheren Betrieb, sollte eine Staubabsaugungsanlage mit mindestens 20 m/s Luftgeschwindigkeit angeschlossen werden.
• Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten weiter.
• Verwenden Sie die Säge nicht zum Brennholzsägen.

• Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

- Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.

- Kabeltrommel nur im abgerollten Zustand verwenden.

- An der Maschine tätige Personen dürfen nicht abgelenkt werden.

- Beachten Sie die Motor- und Sägeband Drehrichtung.

- Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

- Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeband.

• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemeinen anerkannten sicherheitstechnischen Regeln müssen beachtet werden.

- Merkhefte der Berufsgenossenschaft beachten (VBG 7)

- Stellen Sie die verstellbare Schutzeinrichtungen so ein, dass sie möglichst nahe am Werkstück sind.

- Achtung! Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern. ( z.B. Abrollständer etc.)

- Die Sägebandschutzeinrichtung (4) muß sich während des Transports der Säge in der unteren Position befinden.

- Schutzabdeckungen dürfen nicht zum Transport oder unsachgemäßem Betrieb der Maschine verwendet werden.

- Deformierte oder Beschädigte Sägebänder dürfen nicht verwendet werden.

• Abgenutzte Tischeinlage austauschen.

- Niemals die Maschine in Betrieb setzen, wenn die das Sägeband schützende Tür bzw. die trennende Schutzeinrichtung offen steht.

- Darauf achten, dass die Auswahl des Sägebandes und der Geschwindigkeit für den zu schneidenden Werkstoff geeignet ist.

- Nicht mit der Reinigung des Sägebandes beginnen, bevor dieses vollständig zum Stillstand gekommen ist.

- Bei geraden Schnitten von kleinen Werkstücken gegen den Parallelanschlag ist ein Schiebestock zu verwenden.

- Tragen Sie beim Umgang mit dem Sägeband und rauen Werkstoffen Handschuhel

- Während des Transportes soll sich die Sägeband-Schutzeinrichtung in der untersten Position und nahe des Sägetisches befinden.

- Bei Gehrungsschnitten mit geneigtem Sägetisch ist der Parallelanschlag auf dem unteren Teil des Sägetisches anzuordnen.

- Trennende Schutzeinrichtungen niemals zum Anheben oder Transport verwenden.

- Achten Sie darauf, die Sägeband-Schutzeinrichtungen zu verwenden und richtig einzustellen.

- Halten Sie mit den Händen einen Sicherheitsabstand zum Sägeband ein. Benutzen Sie einen Schiebestock für schmale Schnitte.

- Lagern Sie den Schiebestock an der für ihn vorgesehenen Halterung an der Maschine, damit Sie diesen aus Ihrer normalen Arbeitsposition erreichen können und immer griffbereit haben.

- In der normalen Arbeitsposition befindet sich der Bediener vor der Maschine.

Warnung!

Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Restrisiken

Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

- Verletzungsgefahr für Finger und Hände durch das laufende Sägeband bei unsachgemäßer Führung des Werkstückes. Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Halterung oder Führung, wie Arbeiten ohne Anschlag.

- Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutzausrüstungen wie Augenschutz tragen. Absauganlage einsetzen!

- Verletzungen durch defektes Sägeband. Das Sägeband regelmäßig auf Unversehrtheit überprüfen.

- Verletzungsgefahr für Finger und Hände beim Sägebandwechsel. Geeignete Arbeitshandschuhe tragen.

- Verletzungsgefahr beim Einschalten der Maschine durch das anlaufende Sägeband.

- Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen.

- Gefährdung der Gesundheit durch das laufende Sägeband bei langem Kopfhaar und loser Kleidung. Persönliche Schutzausrüstung wie Haarnetz und eng anliegende Arbeitskleidung tragen.

- Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

- Restrisiken können minimiert werden wenn die „Allgemeinen Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.

1. Technische Daten

Wechselstrommotor	230 - 240 V~ 50 Hz
Leistung	S1 350W*
Leerlaufdrehzahl n_o	1400 min-1
Sägebandlänge	1400 mm
Sägebandbreite	3,5-12 mm
Sägeband (vormontiert)	6 x 1400 mm
Sägebandgeschwindigkeit	900 m/min
Schnitthöhe	0 - 80 mm
Ausladung	200 mm
Sägetischgröße	300 x 300 mm
Sägetisch neigbar	0° bis 45°
Werkstückgröße max.	400 x 400 x 80 mm
Gewicht	14,8 kg

Technische Änderungen vorbehalten!

* Betriebsart S1, Dauerbetrieb.

Das Werkstück muss mindestens eine Höhe von 3 mm und eine Breite von 10 mm haben.

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L_pA	77,4 dB(A)
Unsicherheit K_pA	3 dB
Schallleistungspegel L_WA	90,4 dB(A)
Unsicherheit K_WA	3 dB

Tragen Sie einen Gehörschutz!

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Zu diesem Zweck befinden sich im Maschinenfuß Befestigungslöcher.

• Der Sägetisch muss korrekt montiert sein
- Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeband muss frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
- Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeband richtig montiert ist und bewegliche Teile leichtgängig sind.
- Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

9. Montage

ACHTUNG!

Vor allen Wartungs-Umrüst- und Montagearbeiten an der Bandsäge ist der Netzstecker zu ziehen.

Montagewerkzeug

Aus verpackungstechnischen Gründen ist der Sägetisch nicht montiert.

9.1 Sägetisch montieren (Abb. 2-4)

• Entfernen Sie die Flügelmutter (31), den Feststellgriff (20), die zwei Scheiben und die Klemmplatte (32). (Abb.2)
• Entfernen Sie die zwei Rändelmuttern (33), die U-Versteifung (34) und die zwei Senkschrauben M6x16 aus dem Sägetisch. (Abb. 3)
• Führen Sie den Sägetisch (7) über das Sägeblatt (21). Befestigen Sie ihn mit der Platte (32), den zwei Scheiben, der Flügelmutter (31) und dem Feststellgriff (20) an den beiden Schrauben am Maschinengestell. (Abb. 4)
• Befestigen Sie die U-Versteifung (34) mit 2 Senkschrauben M6x16 und 2 Rändelmuttern (33) an der Vorderseite des Sägetisches. (Abb. 3)

9.2 Sägeband spannen (Abb. 1a)

• ACHTUNG! Bei längerem Stillstand der Säge muss das Sägeband entspannt werden, d.h. vor dem Einschalten der Säge ist die Sägeblattspannung zu prüfen.
• Spannschraube (1) zum Spannen des Sägebandes (21) im Uhrzeigersinn drehen. Die richtige Spannung des Sägebandes kann durch einen seitlichen Fingerdruck gegen das Sägeband, etwa mittig zwischen den beiden Sägebandrollen (2+8) festgestellt werden. Hierbei sollte sich das Sägeband (21) nur minimal (ca. 1-2 mm) drücken lassen.
• Das ausreichend gespannte Sägeband hat einen metallischen Klang, wenn es angetippt wird.
• Entspannen Sie das Sägeband, wenn es längere Zeit nicht in Benutzung sein wird, damit es nicht überdehnt wird.
• ACHTUNG! Bei zu hoher Spannung kann das Sägeband brechen. VERLETZUNGSGEFAHR! Bei zu geringer Spannung kann die angetriebene Sägebandrolle (8) durchdrehen, wodurch das Sägeband stehen bleibt.

9.3 Sägeband einstellen (Abb. 1a+1b)

• ACHTUNG! Bevor die Einstellung des Sägebandes durchgeführt werden kann, muss das Sägeband korrekt gespannt werden.
• Seitendeckel (11) durch Lösen der Deckelverriegelung (10) mit Hilfe des Schraubenziehers (29) öffnen.
• Obere Sägebandrolle (2) langsam im Uhrzeigersinn drehen. Das Sägeband (21) sollte mittig auf der Sägebandrolle (2) laufen. Ist dies nicht der Fall, so muss der Neigungswinkel der oberen Sägebandrolle (2) korrigiert werden.

• Läuft das Sägeband (21) mehr zur hinteren Kante der Säge bandrolle (2), so muss die Einstellschraube (14) gegen den Uhrzeigersinn gedreht werden.

• Öffnen Sie die Sicherungsschraube für die obere Sägebandrolle (13).

• Untere Sägebandrolle (8) langsam mit einer Hand drehen, um die Lage des Sägebandes (21) zu überprüfen.
• Läuft das Sägeband (21) zur vorderen Kante der Sägebandrolle (2), so ist die Einstellschraube (14) im Uhrzeigersinn zu drehen.
• Nach dem Einstellen der oberen Sägebandrolle (2) ist die Position des Sägebandes (21) auf der unteren Sägebandrolle (8) zu kontrollieren.
• Das Sägeband (21) sollte hier ebenfalls in der Mitte der Sägebandrolle (8) liegen. Ist dies nicht der Fall, so ist die Neigung der oberen Sägebandrolle (2) nochmals zu verstellen.
• Bis sich die Verstellung der oberen Sägebandrolle (2) auf die Sägebandposition auf der unteren Sägebandrolle (8) auswirkt, ist die Sägebandrolle einige Male zu drehen.
• Sicherungsschraube für Sägebandrolle oben (13) festziehen.
• Nach erfolgter Einstellung sind die Seitendeckel (11) wieder zu schließen und mit den Deckelverriegelungen (10), mit Hilfe des Schraubenziehers (29), zu sichern.

9.4 Sägebandführung einstellen (Abb. 5 - 8)

• Sowohl Stützlager (36 + 42) als auch Führungsstifte (37 + 46) müssen nach jedem Sägebandwechsel neu eingestellt werden.
• Seitendeckel (11) durch Lösen der Deckelverriegelung (10) mit Hilfe des Schraubenziehers (29) öffnen.

9.4.1 Oberes Stützlager (36) (Abb. 5)

• Inbusschraube Stützlager oben (35) lockern.
• Stützlager (36) soweit verschieben, bis es das Sägeband (21) gerade nicht mehr berührt (Abstand max. 0,5 mm).
• Inbusschraube Stützlager oben (35) wieder festziehen.

9.4.2 Unteres Stützlager (42) einstellen (Abb. 7)

• Sägetisch analog 9.1 in umgekehrter Richtung demontieren.
• Inbusschraube Stützlager unten (41) lösen.
• Stützlager unten (42) so weit verschieben, bis es das Sägeband (21) gerade nicht mehr berührt (Abstand max. 0,5 mm).
• Inbusschraube Stützlager unten (41) wieder festziehen.

9.4.3 Obere Führungsstifte (37) einstellen (Abb. 5+6)

• Inbusschrauben Aufnahmehalter oben (40) lockern
• Aufnahmehalter oben (39) der Führungsstifte oben (37) verschieben, bis die Vorderkante der Führungsstifte (37) ca. 1 mm hinter dem Zahngrund des Sägebandes liegt.
• Inbusschrauben Aufnahmehalter oben (40) wieder festziehen.
• ACHTUNG! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Führungsstifte berühren.
• Inbusschrauben Führungsstifte oben (38) lockern.
• Führungsstifte (37) Richtung Sägeband schieben! Achtung! Abstand zwischen den Führungsstiften (37) und dem Sägeband (21) darf max. 0,5 mm beträgt. (Sägeband darf nicht klemmen)
  • Inbusschrauben (38) wieder festziehen.
• Obere Sägebandrolle (2) einige Male im Uhrzeigersinn drehen.
• Einstellung der Führungsstifte oben (37) nochmals überprüfen und gegebenenfalls nachjustieren.
• Gegebenenfalls Stützlager oben (36) (9.4.1) nachstellen.

9.4.4 Untere Führungsstifte (46) einstellen (Abb. 7+8)

• Sägetisch (7) demontieren
- Schraube Aufnahmehalter unten (43) lockern (Inbusschlüssel SW 5)
- Aufnahmehalter unten (47) der Führungsstifte unten (46) verschieben, bis die Vorderkante der Führungsstifte unten (46) ca. 1 mm hinter dem Zahngrund des Sägebandes liegt.
- Schraube Aufnahmehalter unten (43) wieder festziehen.
- ACHTUNG! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Führungsstifte berühren.
- Inbusschrauben Führungsstifte unten (45) lockern.
- Die beiden Führungsstifte unten (46) so weit in Richtung Sägeband schieben, bis der Abstand zwischen den Führungsstiften (46) und dem Sägeband (21) max. 0,5 mm beträgt. (Sägeband darf nicht klemmen)
- Inbusschrauben für Führungsstifte unten (45) wieder festziehen.
- Untere Sägebandrolle (8) einige Male im Uhrzeigersinn drehen.
- Einstellung der Führungsstifte unten (46) nochmals überprüfen und gegebenenfalls nachjustieren.
- Gegebenenfalls Stützlager unten (42) (9.4.2) nachstellen.

9.5 Obere Sägebandführung (5) einstellen (Abb. 9)

• Feststellgriff für Sägebandführung (23) lockern.
• Sägebandführung (5), durch drehen des Einstellgriffes für Sägebandführung (22) so nahe wie möglich (Abstand ca. 2-3 mm) auf das zu schneidende Material absenken.
  • Feststellgriff (23) wieder festziehen.
• Die Einstellung ist vor jedem Schneidevorgang zu kontrollieren bzw. neu einzustellen.

9.6 Sägetisch (7) auf 90° justieren (Abb. 10+11)

• Obere Sägebandführung (5) ganz nach oben stellen.
• Feststellgriff (20) und Flügelmutter (31) lockern (Abb. 2).
• Winkel zwischen Sägeband (21) und Sägetisch (7) anlegen. Winkel nicht im Lieferumfang enthalten.
• Sägetisch (7), durch drehen so weit neigen, bis der Winkel zum Sägeband (21) genau 90° beträgt. Liegt der Sägetisch bereits auf der Schraube (49) auf und 90° Winkel kann nicht eingestellt werden, Mutter (50) lösen und Schraube (49) durch Drehen im Uhrzeigersinn verkürzen.
• Feststellgriff (20) und Flügelmutter (31) wieder festziehen.
• Mutter (50) gegebenenfalls lockern.
• Schraube (49) so weit verstellen, bis der Sägetisch auf der Unterseite berührt wird.
• Mutter (50) wieder festziehen um die Schraube (49) zu fixieren.

9.7 Welches Sägeband verwenden

Das in der Bandsäge mitgelieferte Sägeband ist für den universellen Gebrauch vorgesehen. Folgende Kriterien sollten Sie bei der Auswahl des Sägebandes beachten:

• Mit einem schmalen Sägeband können Sie engere Radien schneiden als mit einem breiten.
• Ein breites Sägeband verwendet man, wenn man einen geraden Schnitt durchführen will. Dies ist vor allem beim Schneiden von Holz wichtig. Das Sägeband hat die Tendenz, der Holzmaserung zu folgen und somit leicht von der gewünschten Schnittlinie abzuweichen.

- Feingezahnte Sägebänder schneiden glatter, aber auch langsamer, als grob gezahnte Sägebänder.

Achtung: Niemals verbogene oder eingerissene Sägebänder verwenden!

9.8 Sägeband wechseln (Abb. 1a+1b+14)

• Sägebandführung (5) auf ca. halbe Höhe zwischen Säge-tisch (7) und Maschinengestell (15) einstellen.
• Deckelverriegelungen (10) lösen und Seitendeckel (11) öffnen.
• U-Versteifung (34) wie in 9.1 beschrieben, entfernen.
• Sägeband (21) durch Drehen der Spannschraube (1), entgegen dem Uhrzeigersinn, entspannen.
• Sägeband (21) von den Sägebandrollen (2+8) und durch den Schlitz in Sägetisch (7) herausnehmen.
• Das neue Sägeband (21) mittig auf die beiden Sägebandrollen (2+8) wieder aufsetzen. Die Zähne des Sägebandes (21) müssen nach unten in Richtung des Sägetisches zeigen (Abb. 6).
  • Sägeband (21) spannen (siehe 9.2)
• Seitendeckel (11) wieder schließen.
  • U-Versteifung (34) wieder montieren.

9.9 Tischeinlage austauschen (Abb. 13)

• Bei Verschleiß oder Beschädigung ist die Tischeinlage (6) zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.
  • Die verschlissene Tischeinlage (6) nach oben herausnehmen.
  • Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.

9.10 Absaugstutzen (Abb. 1b)

• Die Bandsäge ist mit einem Absaugstutzen (19) ∅ 40mm für Späne ausgestattet.
• Betreiben Sie das Gerät nur mit einer geeigneten Absaugung. Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

9.11 Schiebestockhalter (Abb. 12)

• Die Schiebestockhalterung (48) ist am Maschinengestell vormontiert. Bei Nichtgebrauch muss der Schiebestock (26) immer an der Schiebestockhalterung verstaut werden.

10. Bedienung

10.1 Ein-/Ausschalter (12) (Abb. 15)

• Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden.
• Um die Säge wieder auszuschalten, muss die rote Taste „0“ gedrückt werden.
• Die Bandsäge ist mit einem Unterspannungsschalter ausgestattet. Bei einem Stromausfall muss die Bandsäge neu eingeschaltet werden.

10.2 Parallelanschlag (Abb. 16)

• Spannbügel (25) des Parallelanschlages (24) nach oben drücken

• Den Parallelanschlag (24) links oder rechts vom Sägeband (21) auf den Sägetisch (7) schieben und auf das gewünschte Maß einstellen.

• Spannbügel (25) nach unten drücken um den Parallelanschlag (24) zu fixieren. Um die Spannkraft des Spannbügels (25) zu erhöhen, diesen im Uhrzeigersinn drehen, bis der Parallelanschlag ausreichend fixiert ist.

• Es ist darauf zu achten, dass der Parallelanschlag (24) immer parallel zum Sägeband (21) verläuft.

10.3 Schrägschnitte (Abb. 17)

Um Schrägschnitte parallel zum Sägeband (21) ausführen zu können, ist es möglich den Sägetisch (7) von 0° - 45° nach vorne zu neigen.

• Feststellgriff (20) und Flügelmutter (31) lockern.
• Sägetisch (7), nach vorne neigen, bis das gewünschte Winkelmaß auf der Gradskala (17) eingestellt ist.
• Feststellgriff (20) und Flügelmutter (31) wieder festziehen.
• Achtung: Bei geneigtem Sägetisch (7) ist der Parallelanschlag (24), in Arbeitsrichtung rechts vom Sägeband (21) anzubringen. Ein Abrutschen des Werkstückes wird somit verhindert.

11. Arbeitshinweise

Folgende Empfehlungen sind Beispiele für den sicheren Gebrauch von Bandsägen.

Die folgenden sicheren Arbeitsweisen werden als Beitrag zur Sicherheit angesehen, können aber nicht für jeden Einsatz angemessen, vollständig oder umfassend anwendbar sein. Sie können nicht alle möglichen, gefährlichen Zustände behandeln und müssen sorgfältig interpretiert werden.

• Bei Arbeiten in geschlossenen Räumen die Maschinen an eine Absauganlage anschließen.
• Wenn die Maschine außer Betrieb ist z. B. Arbeitsende, entspannen Sie das Sägeband. Einen entsprechenden Hinweis zum Spannen des Sägebandes für den nächsten Benutzer an der Maschine anbringen.
• Nicht benutzte Sägebänder zusammengelegt und sicher an einem trockenen Platz aufbewahren. Vor der Benutzung auf Fehler (Zähne, Risse) überprüfen. Fehlerhafte Sägebänder nicht verwenden!
• Beim Hantieren mit Sägebändern geeignete Handschuhe tragen.
• Vor Arbeitsbeginn müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine sicher montiert sein.
• Reinigen Sie niemals das Sägeband oder die Sägebandführung mit einer handgehaltenen Bürste oder Schaber bei laufendem Sägeband. Verharzte Sägebänder gefährden die Arbeitssicherheit und müssen regelmäßig gereinigt werden.
• Zu Ihrem persönlichen Schutz beim Arbeiten Schutzbrille und Gehörschutz tragen. Bei langem Kopfhaar ein Haarnetz tragen. Lose Ärmel bis über die Ellbogen aufrollen.
• Beim Arbeiten die Sägebandführung immer so nahe wie möglich an das Werkstück anstellen.
• Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende Lichtverhältnisse.
• Benutzen Sie für gerade Schnitte immer den Parallelanschlag, um das Kippen oder Wegrutschendes Werkstückes zu verhindern.
• Zum Bearbeiten von schmalen Werkstücken mit Handvorschub den Schiebestock verwenden.

• Für Schrägschnitte den Sägetisch in die entsprechende Position bringen und das Werkstück am Parallelanschlag führen.

• Zum Schneiden von schwalbenschwanzförmigen Zinken und Zapfen oder von Keilen den Sägetisch jeweils in die entsprechende Position auf der Winkelskala bringen.

• Bei bogenförmigen und unregelmäßigen Schnitten des Werkstücks mit beiden Händen, bei geschlossenen Fingern gleichmäßig vorschieben. Mit den Händen im sicheren Bereich das Werkstück festhalten.
• Für wiederholtes Ausführen von bogenförmigen, unregelmäßigen Schnitten eine Hilfsschablone verwenden.
• Beim Schneiden von Rundhölzern das Werkstück gegen Verdrehen sichern.
• Achtung! Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.
• Bei allen Schnittvorgängen ist die obere Sägebandführung (5) so nahe wie möglich an das Werkstück heranzustellen (siehe 9.5).
• Das Werkstück ist stets mit beiden Händen zu führen und flach auf den Sägetisch (7) zu halten. So wird ein Verklemmen des Sägebandes (21) vermieden.
• Der Vorschub soll stets mit gleichmäßigem Druck erfolgen, der gerade ausreicht, damit das Sägeband problemlos durch das Material schneidet, aber nicht blockiert.
• Stets den Parallelanschlag (24) für alle Schnittvorgänge benutzen, für die er eingesetzt werden kann.
• Es ist besser einen Schnitt in einem Arbeitsgang durchzuführen, als in mehreren Abschnitten, die möglicherweise ein Zurückziehen des Werkstückes erfordern. Ist ein Zurückziehen trotzdem nicht zu vermeiden, so ist die Bandsäge vorher auszuschalten. Das Werkstück erst zurückzuziehen, nachdem das Sägeband (21) zum Stillstand gekommen ist.
• Beim Sägen muss das Werkstück immer mit seiner längsten Seite geführt werden.
• Achtung! Beim Bearbeiten schmaler Werkstücke muss unbedingt ein Schiebestock verwendet werden. Der Schiebestock (26) ist immer griffbereit an der dafür vorgesehenen Schiebestockhalterung (48), an der Seite der Säge, aufzubewahren.

11.1 Ausführung von Längsschnitten (Abb. 18)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

• Parallelanschlag (24) auf der linken Seite (sofern möglich) des Sägebandes (21) entsprechend der gewünschten Breite einstellen.
• Sägebandführung (5) auf das Werkstück absenken. (siehe 9.5)
  • Säge einschalten. (siehe 10.1)
• Eine Kante des Werkstücks, mit der rechten Hand, gegen den Parallelanschlag (24) drücken, während die flache Seite auf dem Sägetisch (7) aufliegt.
• Werkstück mit gleichmäßigem Vorschub entlang des Parallelanschlages (24) in das Sägeband (21) schieben.
• Wichtig: Lange Werkstücke müssen gegen Abkippen am Ende des Schneidvorganges gesichert werden (z.B. mit Abrollständer etc.)

11.2 Ausführung von Schrägschnitten (Abb. 17)

• Sägetisch auf gewünschten Winkel einstellen (siehe 10.3).
• Schnitt wie unter 11.1 beschrieben durchführen.

Achten Sie bei Schrägschnitten darauf, den Parallelanschlag nur rechts vom Sägeband zu verwenden.

11.3 Freihandschnitte (Abb. 19)

• Eine der wichtigsten Merkmale einer Bandsäge ist das problemlose Schneiden von Kurven und Radien.
• Sägebandführung (5) auf Werkstück absenken. (siehe 9.5)
• Säge einschalten.
• Werkstück fest auf den Sägetisch (7) drücken und langsam in das Sägeband (21) schieben.
• In vielen Fällen ist es hilfreich, Kurven und Ecken ungefähr 6 mm entfernt von der Linie grob auszusägen.
• Sollten Sie Kurven sägen müssen, die für das verwendete Sägeband zu eng sind, müssen Hilfsschnitte bis zur Vorderseite der Kurve gesägt werden. Anschließend kann der endgültige Radius ausgesägt werden.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung.

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteck-dose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung „H05VV-F“.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor:

• Die Netzspannung muss 230 - 240 V\~ 50 Hz betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typenschildes

13. Reinigung, Wartung und Lagerung

⚠️ Achtung!

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengestell so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5°C und 30°C.

Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.

Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Sägeband, Tischeinlagen, Schiebestock

* nicht zwingend im Lieferumfang enthalten!

14. Transport

Die Maschine darf nur am Rahmen oder an der Gestellplatte angehoben und transportiert werden. Niemals zum Transport an den Schutzeinrichtungen, den Einstellgriffen oder am Sägetisch anheben.

Während des Transports muß sich die Sägeband-Schutzeinrichtung in der untersten Position und nahe dem Sägetisch befinden.

Niemals am Sägetisch anheben! Zum Transport ist die Maschine vom Netz zu trennen.

15. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik- Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

16. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Motor funktioniert nicht Motor	Kabel oder Stecker defekt, Sicherungen durchgebrannt	Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahrl Sicherungen kontrollieren, evtl. auswechseln
	Gehäußedeckel offen (Endschalter) Gehäusedeckel exakt schließen
Der Motor geht langsam an und erreicht die Betriebsgeschwindigkeit nicht.	Spannung zu niedrig, Wicklungen beschädigt, Kondensator durchgebrannt	Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollieren lassen. Kondensator durch einen Fachmann auswechseln lassen
Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen
Motor erreicht volle Leistung nicht.	Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.)	Verwenden Sie keine andere Geräte oder Motoren auf demselben Stromkreis
Motor überhitzt sich leicht.	Überlastung des Motors, ungenügende Kühlung des Motors	Überlastung des Motors beim Schneiden verhindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist
Sägeschnitt ist rau oder gewellt	Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke	Sägeblatt nachschärfen bzw. geeignetes Sägeblatt einsetzen
Werkstück reißt aus bzw. splittert	Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet	Geeignetes Sägeblatt einsetzen
Sägeband verläuft Führung	schlecht eingestellt Sägebandführung nach Bed.-Anw. einstellen
	Falsches Sägeband Sägeband nach Bed.-Anw. auswählen
Brandflecken am Holz beim Arbeiten	Sägeband stumpf	Sägeband austauschen
	Falsches Sägeband Sägeband nach Bed.-Anw. auswählen
Sägeband klemmt beim Arbeiten	Sägeband stumpf	Sägeband austauschen
	Sägeband verharzt	Sägeband reinigen
	Führung schlecht eingestellt Sägebandführung nach Bed.-Anw. einstellen

17. Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

- Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

- Für die Geltendmachung Ihres Garantieanspruches wenden Sie sich bitte an die unten angegebene Service-Adresse. Sofern die Reklamation innerhalb der Garantiezeit liegt, werden wir Ihnen einen Retourenschein zur Verfügung stellen, mit dem Sie Ihr defektes Gerät kostenfrei an uns zurücksenden können. Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Service-Hotline (DE): Service-Hotline (AT): Service-Hotline (CH):

[phone] [phone] [phone]

(0,00 EUR/Min.) (0,00 EUR/Min.) (0,00 EUR/Min.)

Service-Email (DE): Service-Email (AT): Service-Email (CH):

[e-mail]

scheppach Fabrikation von

Holzbearbeitungsmaschinen GmbH

Günzburger Str. 69

DE - 89335 Ichenhausen

Service Adresse (CH):

Gausch Hubert

Klaus-Häberling AG

Bairisch Kölldorf 267

Industriestraße 6

AT - 8344 Bad Gleichenberg

CH - 8610 Uster

PDF ONLINE www.idl-service.com

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installations-software herunterladen.

Mit dem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 317155_1904 ihre Bedienungsanleitung öffnen.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai ši straipsnį
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfelelosėgi nyilatkozatot teszi a termėkre
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo	CZ	prohlašuje následujici shodu podle smernice EU a norem pro výrobek
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo	SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
DK	erklærer hermed, at følgende produkt er i overensstemmelse med nedenståen-de EUdirektiver og standarder	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen	RS	potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit	RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln	BG	декларира съответното съответствие съгласно Директива на ЕС и норми за артикул

Marke / Brand: Parkside

Art.-Bezeichnung / Article name: BAND SAW - PBS 350 A1

Art.-Nr. / Art. no.:

3901516975 - 3901516980; 39015169915 - 39015169916

Ident.-Nr. / Ident. no.: 01001 - 48995

	2014/29/EU		2004/22/EC		89/686/EC_96/58/EC
	2014/35/EU		2014/68/EU		90/396/EC
X	2014/30/EU	X	2011/65/EU*

Ichenhausen, den 20.09.2019

First CE: 2019

SCHEPPACH FABRIKATION VON HOLZBEARBEITUNGSMASCHINEN GMBH

Günzburger Str. 69

D-89335 Ichenhausen

FSC

www.fsc.org

MIX

Paper from

responsible sources

FSC® C142442

Last Information Update · Tilstand af information · Version des informations · Stand van de informatie · Εκδοση των πληροφοριών · Stand der Informationen

Update: 09 / 2019 - Ident.-No.: 317155_1904_3901516979/39015169916

IAN 317155_1904
