Producttype	Elektrische lintzaag
Merk	Parkside
Model	PBS 350 A1
Afmetingen tafel	300 x 300 mm
Max. werkstukafmetingen	400 x 400 x 80 mm
Gewicht	14,8 kg
Voeding	230-240 V~ 50 Hz
Vermogen	350 W (S1, continu bedrijf)
Onbelast toerental	1400 min⁻¹
Snijsnelheid	900 m/min
Zaagbladlengte	1400 mm
Geschikte zaagbladbreedte	3,5 tot 12 mm
Meegeleverd zaagblad	6 x 1400 mm
Doorvoerhoogte	0 – 80 mm
Doorvoerbreedte	200 mm
Tafelhelling	0° tot 45° naar voren
Geluidsdrukniveau (LpA)	77,4 dB(A) (K=3 dB)
Geluidsvermogensniveau (LWA)	90,4 dB(A) (K=3 dB)
Belangrijkste functies	Recht zagen, afschuinzagen, vrijhandzagen, gebruik met parallelgeleider
Veiligheid	Aan/uit-schakelaar met onbedoelde herstartbeveiliging, beschermkappen met vergrendeling, verstelbare zaagbladbeschermer
Meegeleverde accessoires	Parallelgeleider, houtduwer, inbussleutels (3, 4, 5 mm), schroevendraaier, steeksleutel 10/13
Onderhoud en reiniging	Regelmatig reinigen met een droge doek of lagedruk perslucht; vóór elk gebruik het zaagblad controleren en spannen; bij langdurige stilstand het zaagblad ontspannen
Slijtdelen (niet gedekt door garantie)	Zaagblad, tafelinzetstuk, houtduwer
Repareerbaarheid	Reparaties door een gekwalificeerde elektricien met originele onderdelen; neem contact op met de klantenservice van Scheppach
Conform gebruik	Langs- en dwarszagen van hout en soortgelijke materialen; niet gebruiken voor brandhout

Veelgestelde vragen - PBS 350 A1 PARKSIDE

Hoe span ik het zaagblad op de Parkside PBS 350 A1?

Draai de spanvijzel (1) met de klok mee. De spanning is correct als het zaagblad ongeveer 1 tot 2 mm doorbuigt onder lichte vingerdruk halverwege tussen de wielen. Een metaalachtig geluid bij tikken duidt op voldoende spanning. Ontspan het zaagblad bij langdurige stilstand.

Hoe stel ik de zaagbladgeleiding af?

Open de beschermkappen (11). Stel de bovenste achterste geleidingsrol (36) in op max. 0,5 mm van het zaagblad, daarna de bovenste zijgeleidingnokken (37) op 0,5 mm van het zaagblad en 1 mm achter de tanden. Doe hetzelfde voor de onderste geleiding na het demonteren van de zaagtafel.

Hoe gebruik ik de parallelgeleider?

Til de blokkeerbeugel (25) op, plaats de parallelgeleider (24) links of rechts van het zaagblad op de gewenste maat, en laat de beugel zakken om te blokkeren. Om de klemkracht te vergroten, draait u de opgetilde beugel met de klok mee. Controleer de evenwijdigheid met het zaagblad.

Hoe vervang ik het zaagblad?

Zet de zaagbladgeleiding op halve hoogte, open de beschermkappen, verwijder de U-versterking (34), ontspan het zaagblad door de spanvijzel (1) tegen de klok in te draaien, verwijder het oude zaagblad door de sleuf in de tafel, plaats het nieuwe zaagblad met de tanden naar de tafel gericht. Span het vervolgens correct.

Hoe kantel ik de tafel voor een afschuining?

Draai de blokkeerhendel (20) en de vleugelmoeren (31) los. Kantel de tafel (7) naar voren tot de gewenste hoek (0° tot 45°) door de schaalverdeling (17) af te lezen. Draai de hendel en moeren weer vast. Plaats bij afschuinzagen de parallelgeleider rechts van het zaagblad.

Welk type zaagblad moet ik gebruiken?

Het meegeleverde zaagblad (6 x 1400 mm) is universeel. Gebruik voor krappe bochten een smaller blad; voor rechte zaagsneden een breder blad. Fijngetande bladen snijden gladder maar langzamer. Gebruik nooit vervormde of beschadigde bladen.

Hoe reinig en onderhoud ik de zaag?

Trek altijd de stekker uit het stopcontact voor reiniging. Gebruik een schone doek of lagedruk perslucht om stof te verwijderen. Reinig onmiddellijk na elk gebruik. Bewaar het apparaat op een droge, vorstvrije plaats, buiten bereik van kinderen.

Wat te doen als de motor niet start?

Controleer eerst of de beschermkappen (11) goed gesloten zijn (veiligheidsschakelaar). Controleer de zekeringen en het netsnoer. Als het probleem aanhoudt, laat de machine dan controleren door een specialist. Repareer nooit zelf de motor.

Hoe gebruik ik de houtduwer?

De houtduwer (26) is onmisbaar voor het geleiden van smalle werkstukken tijdens het zagen. Plaats hem altijd op de houder (48) aan de zijkant van de machine wanneer hij niet wordt gebruikt. Dit voorkomt dat vingers in contact komen met het zaagblad.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril, gehoorbescherming en een stofmasker. Draag geen loszittende kleding. Houd voldoende afstand tussen uw handen en het zaagblad. Gebruik de zaag niet zonder de beschermkappen. Trek de stekker uit het stopcontact voor elke afstelling of onderhoud.

GEBRUIKSAANWIJZING PBS 350 A1 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele handleiding

DE CHAT

BANDSÄGE

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

GR CY

NL / BE Bedienings- en veiligheidsinstructies Pagina 27

1. Verklaring van de symbolen op het toestel 28
2. Inleiding....29
3. Technische gegevens (afb. 1-16)....29
4. Inhoud van de levering....30
5. Reglementair gebruik....30
6. Veiligheidsaanwijzingen....30
7. Technische gegevens....32
8. Vóór ingebruikneming....33
9. Montage en bediening....33
10. Operatie 35
11. Werkinstructies....35
12. Elektrische aansluiting....36
13. Reiniging, Onderhoud, en opbergen....37
14. Vervoer ....37
15. Afvalverwijdering en recyclage 37
16. Verhelpen van storingen....38
17. Garantiebewijs....39
18. Conformiteitsverklaring....68

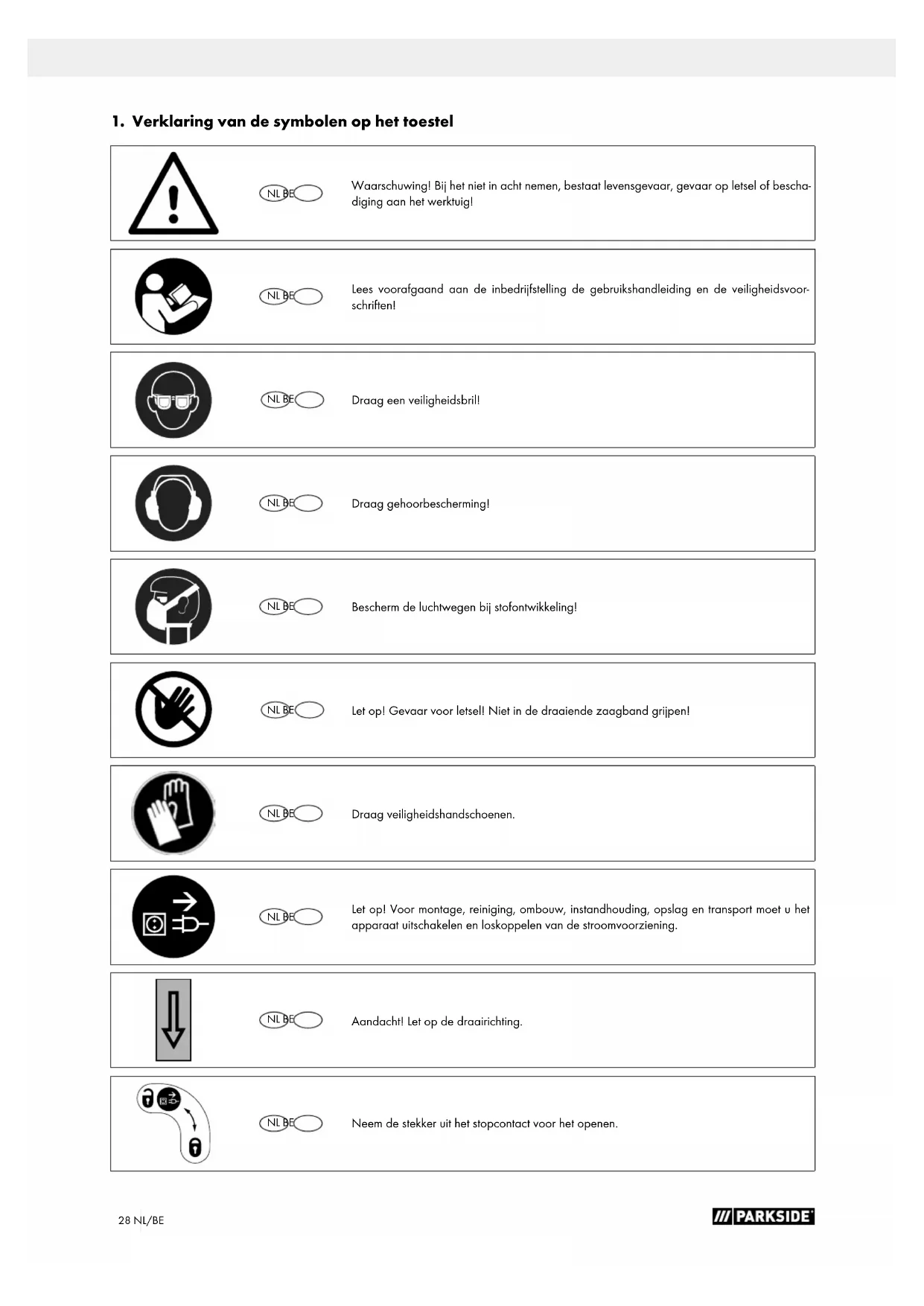

1. Verklaring van de symbolen op het toestel

Waarschuwing! Bij het niet in acht nemen, bestaat levensgevaar, gevaar op letsel of beschadiging aan het werktuig!

Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften!

Draag een veiligheidsbrill

Draag gehoorbescherming!

Bescherm de luchtwegen bij stofontwikkeling!

Let op! Gevaar voor letsell! Niet in de draaiende zaagband grijpen!

Draag veiligheidshandschoenen.

Let op! Voor montage, reiniging, ombouw, instandhouding, opslag en transport moet u het apparaat uitschakelen en loskoppelen van de stroomvoorziening.

Aandacht! Let op de draairichting.

Neem de stekker uit het stopcontact voor het openen.

2. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Advies:

• Volgens de van toepassing zijnde wet voor productaansprakelijkheid is de producent van dit apparaat niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:
• Onjuist gebruik,
• Niet-naleving van de gebruiksinstructies,
• Reparaties door derden, niet-erkende getrainde werklui,
• Installatie en vervanging van niet-originele reserveonderde- len,
• Ongepast gebruik, falen van het elektronisch systeem ten gevolge van niet-naleving van de elektrische specificaties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.

Aanbevelingen:

Lees voor de montage en ingebruikneming aandachtig de volledige gebruiksaanwijzing.

Dankzij deze gebruiksaanwijzing leert u uw machine en de reglementaire gebruiksmogelijkheden ervan kennen.

U vindt hier belangrijke instructies over hoe u de machine veilig, vakkundig en rendabel gebruikt, over hoe u risico's vermijdt, reparatiekosten voorkomt, de stilstandtijd beperkt en de betrouwbaarheid en levensduur van de machine verhoogt.

Bovenop de veiligheidsvoorschriften van deze gebruiksaanwijzing moet u in elk geval ook de nationale bepalingen inzake het gebruik van deze machine respecteren.

Bewaar de gebruiksaanwijzing in de buurt van de machine in een plastiek omhulsel als bescherming tegen vuil en vocht. Elke gebruiker moet deze handleiding voor het begin van de werkzaamheden lezen en zorgvuldig naleven.

Enkel personen, die over het gebruik van de machine en de daarmee verbonden gevaren zijn geïnstrueerd, mogen de machine bedienen. Respecteer de vereiste minimumleeftijd.

Als aanvulling op de veiligheidsvoorschriften in deze handleiding en de speciale voorschriften van uw land, moeten ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten in acht genomen worden.

Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

3. Apparaatbeschrijving (afb. 1-16)

1. Spanschroef
2. Zaagbandrol boven
3. Rubberen oppervlak
4. Zaagbandveiligheidsinrichting
5. Zaagbandgeleiding boven
6. Tafelinzetstuk
7. Zaagtafel
8. Zaagbandrol onder
9. Standaard
10. Dekselvergrendeling
11. Zijdeksel
12. Aan/uit-schakelaar
13. Borgschroef voor zaagbandrol boven
14. Instelschroef voor zaagbandrol boven
15. Machineframe
16. Netsnoer
17. Graadschaal voor draaibereik
18. Motor
19. Afzuigaansluiting
20. Vaststelgreep voor zaagtafel
21. Zaagband
22. Instelgreep voor zaagbandgeleiding
23. Vaststelgreep voor zaagbandgeleiding
24. Parallelaanslag
25. Spanbeugel voor parallelaanslag
26. Schuifstok
27. Inbussleutel 3 mm
28. Inbussleutel 4 mm
29. Schroevendraaier
30. Steeksleutel
31. Vleugelmoer
32. Klemplaat
33. Kartelmoer
34. U-versteviging
35. Inbusschroef voor steunlager boven
36. Steunlager boven
37. Geleidingspen, boven
38. Inbusschroef voor geleidingspen boven
39. Opnamehouder (boven)
40. Inbusschroef opnamehouder boven (2x)
41. Inbusschroef steunlager onder
42. Steunlager onder
43. Schroef opnamehouder onder
44. Zaagbandbescherming
45. Inbusschroef voor geleidingspen onder
46. Geleidingspen, onder
47. Opnamehouder (onder)
48. Schuifstokhouder
49. Schroef (zaagtafelafstelling)
50. Moer (zaagtafelafstelling)
51. Inbussleutel 5 mm

4. Inhoud van de levering

• Lintzaagmachine / Zaagband (voorgemonteerd)
  • Zaagtafel
  • Schuifstok
• Parallelaanslag
  • Steeksleutel SW 10/13
  • Inbussleutel SW 3/4/5
• Schroevendraaier
• Originele handleiding

De bandzaag wordt gebruikt voor het langszagen en dwarszagen van houten blokken of houtachtige werkstukken. Ronde materialen mogen alleen worden gezaagd met geschikte houders.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Er mogen uitsluitend voor de machine geschikte zaagbanden worden gebruikt. Het naleven van de veiligheidsvoorschriften alsmede van de montage-instructies en aanwijzingen aangaande de werking vermeld in deze handleiding maakt eveneens deel uit van het reglementaire gebruik.

Personen, die de machine bedienen en onderhouden, moeten hiermee vertrouwd en van mogelijke gevaren op de hoogte zijn. Bovendien moeten de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels op het gebied van de arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen.

Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit.

Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en opbouw van de machine kunnen zich de volgende punten voordoen:

• Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer.
• Bij gebruik in gesloten vertrekken komt houtstof vrij dat schadelijk is voor de gezondheid.
• Gevaar op ongevallen door handcontact in het niet afge- dekte snijbereik van het werkstuk.
• Gevaar op letsel bij het verwisselen van werktuigen (gevaar op snijwonden).
• Gevaar door het wegslingeren van werkstukken of delen van werkstukken.
• Beknellen van de vingers.
• Gevaar door terugslag.
• Kantelen van het werkstuk door een te klein oplegoppervlak van het werkstuk.
• Aanraken van het snijwerktuig.
• Wegslingeren van takken en werkstukdelen.

Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

6. Veiligheidsaanwijzingen

Let op!

Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te gebruiken en bewaar de veiligheidsvoorschriften.

Veilig werken

1. Hou u uw werkplaats netjes
2. Wanorde op uw werkplaats leidt tot gevaar voor ongelukken.
3. Hou rekening met de omgevingsinvloeden
4. Stel elektrisch materieel niet bloot aan de regen.
5. Gebruik elektrisch materieel niet in vochtige of natte omgeving.
6. Zorg voor een goede verlichting.

7. Gebruik elektrisch materieel niet in de buurt van brandbare vloeistoffen of gassen.

8. Bescherm u tegen elektrische schok

- Vermijd lichamelijk contact met geaarde delen, b.v. buizen, radiatoren, fornuizen, koelkasten.

1. Buiten bereik van personen houden.

- Laat andere personen, met name kinderen, het elektrische gereedschap of de kabel niet aanraken. Let op dat deze personen buiten de werkzone verblijven.

1. Bewaar uw gereedschappen op een veilige plaats

- Niet gebruikte gereedschappen moeten in een droge gesloten ruimte buiten bereik van kinderen worden bewaard.

1. Overbelast uw gereedschap niet

- U werkt beter en veiliger in het opgegeven ver - mogensgebied.

1. Gebruik het juiste gereedschap

2. Gebruik geen te zwakke gereedschappen of voorzetstukken voor zwaar werk.

3. Gebruik gereedschappen niet voor doeleinden en werkzaamheden waarvoor ze niet bedoeld zijn; gebruik b.v. geen handcirkelzaag om bomen te vellen of takken te kappen.

4. Gebruik de machine niet om brandhout mee te zagen.

5. Draag de gepaste werkkledij

6. Draag geen wijde kleding of sieraden. Ze kunnen door bewegende delen worden gegrepen.

7. Bij het werken in open lucht draagt u best rubberhandschoenen en slipvast schoeisel.

8. Draag bij lang haar een haarbescherming.

9. Maak gebruik van de beschermende uitrusting

- Draag een veiligheidsbril.

- Gebruik een stofmasker bij werkzaamheden waarbij stof vrijkomt.

1. Sluit de stofafzuiginrichting aan als u hout, houtachtige grondstoffen of kunststoffen verwerkt.

2. Indien inrichtingen voor het aansluiten van stofafzuig-inrichtingen voorhanden zijn overtuig u er zich van dat deze aangesloten zijn en gebruikt worden.

3. Gebruik in afgesloten ruimtes is alleen toegestaan met een geschikt afzuigsysteem.

4. Onttrek de kabel niet aan zijn eigenlijke bestemming

- Draag het gereedschap niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

1. Beveilig het werkstuk

- Gebruik spaninrichtingen of een bankschroef teneinde het werkstuk vast te zetten. Het wordt zodoende veiliger vastgehouden dan met uw hand en maakt het mogelijk de machine met de beide handen te bedienen.

- Voor lange werkstukken is extra ondersteuning (tafel, blokken enz.) vereist om kantelen van de machine te voorkomen.

- Druk het werkstuk stevig op het werkblad en tegen de aanslag, om te voorkomen dat het werkstuk gaat wiebe- len of verschuiven.

1. Vermijd een onnatuurlijk lichaamshouding

- Zorg er steeds voor dat u stevig en stabiel staat.

- Voorkom dat u uw handen in een onhandige stand houdt waardoor een of beide handen het zaagblad zouden kunnen raken bij een plotselinge verschuiving.

1. Onderhoud uw gereedschap zorgvuldig

- Hou uw gereedschappen scherp en schoon om goed en veilig te werken.

- Neem de onderhoudsvoorschriften en de instructies voor het verwisselen van gereedschappen in acht.

- Controleer regelmatig de stekker en de kabel en laat deze bij beschadiging door een erkende vakman vervangen.

- Controleer de verlengkabel regelmatig en vervang beschadigde kabels.

- Hou handgrepen droog en vrij van olie en vet.

1. Neem de stekker uit het stopcontact

- Verwijder nooit losse houtsplinters, houtkrullen of vastzit-tende houtstukken als het zaagblad draait.

- Als u de machine niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.

- Als het zaagblad tijdens het zagen wordt geblokkeerd door een grote toevoerkracht, schakelt u het apparaat uit en koppelt u deze los van het netwerk. Verwijder het werkstuk en controleer of het zaagblad soepel loopt. Schakel het apparaat in en voer de zaagsnede opnieuw uit met gereduceerde toevoerkracht.

1. Laat geen gereedschapssleutels steken

- Controleer of de sleutels en afstelgereedschappen verwijderd zijn alvorens de zaag aan te zetten.

1. Voorkom onbedoelde inschakeling

- Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.

1. Gebruik een verlengsnoer voor gebruik buitenshuis

- Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld.

- Gebruik de snoeren alleen als de trommel is afgerold.

1. Blijf steeds alert

- Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik de machine niet wanneer u niet geconcentreerd bent.

1. Controleer uw toestel op beschadigingen

- Voordat u het gereedschap verder gebruikt dient u de veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun behoorlijke en reglementaire werkwijze te controleren.

- Controleer of de bewegelijke onderdelen naar behoren functioneren en niet klem zitten alsook of onderdelen beschadigd zijn.

- Alle onderdelen moeten naar behoren gemonteerd zijn om de veiligheid van de machine te verzekeren.

- De bewegende beschermkap mag niet in geopende stand worden vastgeklemd.

- Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door een erkende vakwerkplaats te worden hersteld of vervangen tenzij in de handleidingen anders vermeld.

- Beschadigde schakelaars dienen door een klantendienstwerkplaats te worden vervangen.

- Gebruik geen defecte of beschadigde aansluitkabels.

- Gebruik geen gereedschappen waarvan de schakelaar niet kan worden in- of uitgeschakeld.

1. Let op!

- Bij gebruik van andere inzetstukken en andere accessoires bestaat gevaar voor persoonlijk letsel.

1. Laat de machine repareren door een erkend elektricien

- Dit elektrisch gereedschap beantwoordt aan de desbetreffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden verricht, anders kunnen zich ongelukken voor de gebruiker voordoen.

Aanvullende veiligheidsvoorschriften

• Draag tijdens alle werkzaamheden aan de zaagband veiligheidshandschoenen!
• Bij het zagen van rond of onregelmatig gevormd hout moet een voorziening worden gebruikt die zorgt dat het werkstuk niet wordt verdraaid.
• Bij het zagen van de hoge kant van planken moet een voorziening worden gebruikt die het werkstuk beveiligd tegen terugslaan
• Voor het in acht nemen van de stofemissiewaarden bij houtbewerking en voor een veilig bedrijf, moet een stofafzui-gingsinstallatie met ten minste 20 m/s luchtsnelheid worden aangesloten.
• Verstrek de veiligheidsinstructies aan alle personen die werkzaamheden aan of met de machine verrichten.
• Gebruik de zaag niet voor het zagen van brandhout.
• De machine is voorzien van een veiligheidsschakelaar tegen herinschakelen van de machine na spanningsuitval.
• Controleer voor ingebruikname of de spanning op het type-bordje van het apparaat overeenkomt met de netspanning.
• Kabeltrommel alleen in afgerolde toestand gebruiken.
• De personen die aan of met de machine werken, mogen niet worden afgeleid.
• Neem de draairichting van de motor- en zaagband in acht

• De veiligheidsinrichtingen van de machine mogen niet worden gedemonteerd of onbruikbaar worden gemaakt.

• Zaag geen werkstukken die te klein zijn, zodat u ze goed in uw hand kunt houden.

• Verwijder nooit losse houtsplinters, spaanders of vastzittende houtstukken als de zaagband draait.
• De van toepassing zijnde ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.
• Notitieboekje van de industriële bedrijfsvereniging in acht nemen (VBG 7)
• Stel de verstelbare veiligheidsinrichtingen dusdanig in dat deze zo dicht mogelijk tegen het werkstuk liggen.
• Let op! Lange werkstukken moeten worden ondersteund om te voorkomen dat ze na het zagen van de tafel vallen. (bijv. met een rolstaander enz.)
• De zaagbandbeveiliging (4) moet tijdens het transport van de zaag in de onderste positie staan.
• Veiligheidsafdekkingen mogen niet worden gebruikt voor het transporteren of ondeskundig gebruik van de machine.
• Vervormde of beschadigde zaagbanden mogen niet gebruikt worden.
• Versleten tafelinzet moet worden vervangen.
• Nooit de machine in bedrijf zetten als de beveiligingsklep van de zaagband resp. de losgekoppelde veiligheidsinrichting is geopend.
• Let op dat de keuze van het zaagband en de snelheid voor de te zagen grondstof geschikt is.
• Nooit de zaagband reinigen als deze nog niet tot stilstand is gekomen.
• Bij rechte zaagsnedes van kleine werkstukken tegen de parallelaanslag moet een schuifstok worden gebruikt.
• Draag bij het werken met de zaagband en ruwe grondstoffen handschoenen!
• Tijdens het transport moet de zaagband-veiligheidsinrichting zich in de onderstand stand en nabij de tafel bevinden.
• Bij schuine zaagsnedes met een schuine tafel moet de parallel geleiding worden aangepast aan het onderste deel van de tafel.
• Losgekoppelde veiligheidsinrichtingen nooit gebruiken voor het heffen of transporteren.
• Let op dat de zaagband-veiligheidsinrichtingen worden gebruikt en juist zijn ingesteld.
• Zorg dat uw handen altijd op voldoende veilige afstand tot de zaagband worden gehouden. Gebruik een schuifstok voor smalle zaagsnedes.
• Plaats de schuifstok op de hiervoor aangebrachte houder op de machine, zodat u deze vanuit uw standaard werkpositie kunt bereiken en altijd binnen handbereik hebt.
• In de standaard werkpositie bevindt zich de operator vóór de machine.

Waarschuwing!

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Restrisico's

De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar op letsel voor vingers en handen door een draaien de zaagband bij ondeskundige geleiding van het werkstuk. Letsel door een wegslingerend werkstuk bij ondeskundige bediening of ondeskundige geleiding, zoals bijvoorbeeld het werken zonder aanslag.
• Gevaar voor de gezondheid door houtstof of houtspaanders. Draag absoluut persoonlijke veiligheidsuitrusting zoals oogbescherming. Afzuiginstallatie plaatsen!
• Letsel door een defecte zaagband. De zaagband regelmatig controlleren op perfecte staat.
• Gevaar op letsel voor vingers en handen bij het vervangen van de zaagband. Geschikte werkhandschoenen dragen.
• Gevaar op letsel bij het inschakelen van de machine door een draaiende zaagband.
• Gevaar door stroom bij onjuist gebruik van de elektra-aansluitingen.
• Gevaar voor de gezondheid door een draaiende zaagband bij lang haar en losse kleding. Persoonlijke veiligheidsuitrusting zoals een haarnetje en nauwsluitende werkkleding.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan

• Restrisico's kunnen worden geminimaliseerd als de „Belangrijke aanwijzingen“ en het „Reglementair gebruik“ alsook de gebruiksaanwijzing in acht worden genomen.

• Technische gegevens

Wisselstroommotor	230 - 240 V~ 50 Hz
Vermogen	S1 350W*
Toerental n_0	1400 min ^-1
Zaagbandlengte	1400 mm
Zaagbandbreedte	3,5-12 mm
Zaagband (voorgemonteerd)	6 x 1400 mm
Snijsnelheid	900 m/min
Doorvoerhoogte	0 - 80 mm
Doorvoerbreedte	200 mm
Tafelgrootte	300 x 300 mm
Zwenkbereik van de tafel	0° bis 45°
Werkstukgrootte max.	400 x 400 x 80 mm
Gewicht	14,8 kg

Technische wijzigingen voorbehouden!

* Bedrijfsmodus S1, continu bedrijf.

Het werkstuk moet minimaal een hoogte van 3 mm en een breedte van 10 mm hebben.

Het geluid van deze zaag is bepaald conform EN 61029.

Geluidsdrukniveau L_pA	77,4 dB(A)
Onzekerheid K_pA	3 dB
Geluidsvermogen L_WA	90,4 dB(A)
Onzekerheid K_WA	3 dB

Draag een gehoorbescherming!

Het effect van lawaai kan gehoorverlies zijn.

Beperk de geluidsproductie en trillingen tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
• Zorg dat het apparaat niet overbelast raakt.
• Laat het apparaat eventueel controleren.
• Schakel het apparaat uit als deze niet in bedrijf is.

8. Vóór ingebruikneming

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkingsen transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met kunststof zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

De machine moet worden opgesteld zodat ze veilig staat, dwz. ze moet op een werkbank of een vast o derstel worden vastgeschroefd. Te dien einde is het voetstuk van de zaagmachine voorzien van boorgaten.

• Let erop dat de zaagtafel correct gemonteerd is.
• Vóór inbedrijfstelling moeten alle afdekkingen en veiligheids-inrichtingen naar behoren zijn gemonteerd.
• Het lintzaagblad moet vrij kunnen draaien,
• Bij reeds bewerkt hout op vreemde voorwerpen letten zoals b.v. nagels of schroeven etc.
• Voordat u de aan-/uitschakelaar indrukt dient u zich ervan te vergewissen dat het lintzaagblad correct is gemonteerd en bewegelijke onderdelen gemakkelijk bewegen.
• Controleer of de gegevens vermeld op het ke plaatje overeenkomen met de gegevens van het stro omnet alvorens de machine aan te sluiten.

9. Montage en bediening

LET OP!

Voor alle onderhouds-, ombouw- en montagewerkzaamheden aan de bandzaag moet de netstekker worden verwijderd.

Montagegereedschap

1 Steeksleutel SW 10/13
1 Inbussleutel SW 3
1 Inbussleutel SW 4
1 Inbussleutel SW 5
1 Schroevendraaier

Om verpakkingstechnische redenen is de zaagtafel niet ge- monteerd.

9.1 Zaagtafel monteren (afb. 2 - 4)

• Verwijder de vleugelmoer (31), de vaststelgreep (20), de twee ringen en de klemplaat (32). (Afb. 2)
• Verwijder de twee kartelmoeren (33), de U-versteviging (34) en de twee verzonken bouten M6x16 uit de zaagtafel. (Afb. 3)
• Schuif de zaagtafel (7) over het zaagblad (21). Bevestig deze met de plaat (32), de twee ringen, de vleugelmoer (31) en de vaststelgreep (20) aan de beide schroeven op het machineframe. (Afb. 4)
• Bevestig de U-versteviging (34) met 2 verzonken bouten Móx16 en 2 kartelmoeren (33) aan de voorzijde van de zaagtafel. (Afb.3)

9.2 Zaagband spannen (afb. 1a)

• LET OP! Bij langere stilstand van de zaag moet de zaagband ontspannen worden, d.w.z. voor het inschakelen van de zaag moet de zaagbladspanning worden gecontroleerd.
• Spanschroef (1) voor het spannen van de zaagband (21) rechtsom draaien. De juiste spanning van de zaagband kan door het drukken van de vinger tegen de zaagband ongeveer in het midden tussen de beide zaagbandrollen (2+8) worden vastgesteld. Hierbij mag de zaagband (21) slechts minimaal (ca. 1-2 mm) worden aangedrukt.
• De voldoende gespannen zaagband geeft een metalen geluid, als hier tegen aangetikt wordt.
• Ontspannen van de zaagband, indien deze voor langere tijd niet wordt gebruikt, zodat deze niet uit wordt gerekt.
• LET OP! Bij een te hoge spanning kan de zaagband breken. GEVAAR VOOR LETSEL! Bij een te lage spanning kan de aangedreven zaagbandrol (8) doordraaien, waardoor de zaagband blijft staan.

9.3 Zaagband spannen (afb. 1a+1b)

• LET OP! Voordat de instelling van de zaagband kan worden uitgevoerd, moet de zaagband correct gespannen worden.
• Zijdeksel (11) door het loshalen van de dekselvergrendeling (10) met behulp van de schroevendraaier (29) openen.
• Bovenste zaagbandrol (2) langzaam rechtsom draaien. De zaagband (21) moet centraal op de zaagbandrol (2) lopen. Als dit niet het geval is, moet de hellingshoek van de bovenste zaagbandrol (2) worden gecorrigeerd.

• Als de zaagband (21) meer naar de achterste kant van de zaagbandrol (2) loopt, dan moet de instelschroef (14) linksom worden gedraaid.

• Open de borgschroef voor de bovenste zaagbandrol (13).

• Onderste zaagbandrol (8) langzaam met de hand draaien om de positie van de zaagband (21) te controleren.
• Als de zaagband (21) meer naar de voorkant van de zaagbandrol (2) loopt, dan moet de instelschroef (14) rechtsom worden gedraaid.
• Na het instellen van de bovenste zaagbandrol (2) moet de positie van de zaagband (21) op de onderste zaagbandrol (8) worden gecontroleerd.
• De zaagband (21) moet hierbij eveneens in het midden van de zaagbandrol (8) liggen. Als dit niet het geval is, moet de neiging van de bovenste zaagbandrol (2) nogmaals worden versteld.
• Tot de verstelling van de bovenste zaagbandrol (2) op de zaagbandpositie op de onderste zaagbandrol (8) werkt, moet de zaagbandrol enkele malen worden gedraaid.
• Borgschroef voor de zaagbandrol boven (13) aanhalen.
• Na een geslaagde instelling moet het zijdeksel (11) weer worden gesloten en met de dekselvergrendelingen (10), met behulp van de schroevendraaier (29) weer worden geborgd.

9.4 Zaagbandgeleiding instellen (afb. 5 - 8)

• Zowel de steunlager (36 + 42) als ook de geleidingspen (37 + 46) moeten na elke zaagbandwissel opnieuw worden ingesteld.
• Zijdeksel (11) door het loshalen van de dekselvergrendeling (10) met behulp van de schroevendraaier (29) openen.

9.4.1 Bovenste steunlager (36) (afb. 5)

• Inbusschroef steunlager boven (35) losdraaien.
• Steunlager (36) zo ver verschuiven totdat deze de zaagband (21) helemaal niet meer aanraakt (afstand max. 0,5 mm).
• Inbusschroef steunlager boven (35) weer aanhalen.

9.4.2 Onderste steunlager (42) instellen (afb. 7)

• Zaagtafel analoog 9.1 in omgekeerde richting demonteren.
• Inbusschroef steunlaag onder (41) losdraaien.
• Steunlager onder (42) zo ver verschuiven totdat deze de zaagband (21) helemaal niet meer aanraakt (afstand max. 0,5 mm).
• Inbusschroef steunlager onder (41) weer aanhalen.

9.4.3 Bovenste geleidingspen (37) instellen (afb. 5+6)

• Inbusschroef opnamehouder boven (40) losdraaien
• Opnamehouder boven (39) van de geleidingspen (37) verschuiven, totdat de voorkant van de geleidingspen (37) ca. 1 mm achter de tandbasis van de zaagband ligt.
• Inbusschroef opnamehouder boven (40) weer aanhalen.
• LET OP! De zaagband wordt onbruikbaar als de tanden bij een lopende zaagband de geleidingspen aanraken.
• Inbusschroef geleidingspen boven (38) losdraaien.
• Geleidingspen (37) in de richting van de zaagband schuiven! Let op! Afstand tussen de geleidingspennen (37) en de zaagband (21) mag max. 0,5 mm bedragen. (Zaagband mag niet klemmen)
• Inbusschroeven (38) weer aanhalen.
• Bovenste zaagbandrol (2) enkele keren rechtsom draaien.
• Instelling van de geleidingspen boven (37) nogmaals controleren en eventueel afstellen.
  • Eventueel steunlager boven (36) (9.4.1) afstellen.

9.4.4 Onderste geleidingspen (46) instellen (afb. 7 + 8)

• Zaagtafel (7) demonteren
- Schroef opnamehouder onder (43) losdraaien (Inbussleutel 5 mm)
- Opnamehouder onder (47) van de geleidingspen onder (46) verschuiven, totdat de voorkant van de geleidingspen onder (46) ca. 1 mm achter de tandbasis van de zaagband ligt.
- Schroef opnamehouder onder (43) weer aanhalen.
- LET OP! De zaagband wordt onbruikbaar als de tanden bij een lopende zaagband de geleidingspen aanraken.
- Inbusschroef geleidingspen onder (45) losdraaien.
- De beide geleidingspennen onder (46) zo ver in de richting van de zaagband schuiven, tot de afstand tussen de geleidingspennen (46) en de zaagband (21) max. 0,5 mm bedraagt. (Zaagband mag niet klemmen)
- Inbusschroeven voor geleidingspen onder (45) weer aan-halen.
- Onderste zaagbandrol (8) enkele keren rechtsom draaien.
- Instelling van de geleidingspen onder (46) nogmaals controleren en eventueel afstellen.
• Eventueel steunlager onder (42) (9.4.2) afstellen.

9.5 Bovenste zaagbandgeleiding (5) instellen (afb. 9)

• Vaststelgreep voor zaagbandgeleiding (23) loshalen.
• Zaagbandgeleiding (5), door het draaien van de instelgreep voor de zaagbandgeleiding (22) zo dicht mogelijk (afstand ca. 2-3 mm) op het te snijden materiaal verlagen.
  • Vaststelgreep (23) weer aanhalen.
• De instelling moet voor elk snijproces worden gecontroleerd resp. opnieuw worden ingesteld.

9.6 Zaagtafel (7) op 90° afstellen (afb. 10+11)

• Bovenste zaagbandgeleiding (5) geheel naar boven brengen.
• Vaststelgreep (20) en vleugelmoer (31) losdraaien (afb. 2).
• Hoek tussen de zaagband (21) en de zaagtafel (7) aanbrengen. Hoek niet bij de levering inbegrepen.
• Zaagtafel (7), door te draaien zover kantelen, tot de hoek ten opzichte van de zaagband (21) precies 90° bedraagt. Als de zaagtafel al op de schroef (49) ligt en de 90° hoek kan niet worden ingesteld, moer (50) losdraaien en schroef (49) door rechtsom draaien verkorten.
• Vaststelgreep (20) en vleugelmoer (31) weer aanhalen.
  • Moer (50) eventueel loshalen.
• Schroef (49) zo ver verstellen, totdat de zaagtafel aan de onderzijde wordt aangeraakt.
• Moer (50) weer aanhalen om de schroef (49) te bevestigen.

9.7 Welk zaagblad gebruiken

De in de bandzaag meegeleverde zaagband is bedoeld voor universeel gebruik. De volgende criteria moeten bij de keuze van de zaagband in acht worden genomen:

• Met een smalle zaagband kunt u kleinere radii snijden dan met een brede.
• Een brede zaagband gebruikt men als men een rechte snede wilt uitvoeren. Dit is vooral belangrijk bij het snijden van hout. De zaagband heeft de tendens om de houtnerf te volgen en wijkt daardoor licht af van de gewenste snijlijn.

- Fijngetande zaagbanden snijden gladder, maar ook langzamer dan grote zaagbanden.

Let op: Nooit verbogen of gescheurde zaagbanden gebruiken!

9.8 Zaagband verwisselen (afb. 1a+1b+14)

• Zaagbandgeleiding (5) op ca. halve hoogte tussen de zaagtafel (7) en het machineframe (15) instellen.
• Dekselvergrendelingen (10) loshalen en zijdeksel (11) openen.
• U-versteviging (34) zoals beschreven in 9.1 verwijderen.
• Zaagband (21) door het linksom draaien van de span-schroef (1) ontspannen.
• Zaagband (21) van de zaagbandrollen (2+8) en door de groef in de zaagtafel (7) verwijderen.
• De nieuwe zaagband (21) centraal op de beide zaagbandrollen (2+8) plaatsen. De tanden van de zaagbanden (21) moeten naar onderen in de richting van de zaagtafel gericht zijn (afb. 6).
  • Zaagband (21) spannen (zie 9.2)
  • Zijdeksel (11) weer sluiten.
  • U-versteviging (34) weer monteren.

9.9 Tafelinlegstuk vervangen (afb. 13)

• Bij slijtage of beschadiging moet het tafelinlegstuk (6) worden vervangen, anders bestaat er een verhoogd gevaar voor letsel.
• Het versleten tafelinlegstuk (6) naar boven uitnemen.
• De montage van het nieuwe tafelinlegstuk gebeurt in omgekeerde volgorde.

9.10 Afzuigmof (afb. 1b)

• De bandzaag is uitgerust met een afzuigmof (19) ∅ 40 mm voor spaanders.
• Gebruik het apparaat alleen met een geschikte afzuiging. Controleer en reinig regelmatig de afzuigkanalen.

9.11 Schuifstokhouder (afb. 12)

- De schuifstokhouder (48) is voorgemonteerd op het machineframe. Indien niet gebruikt, moet de schuifstok (26) altijd aan de schuifstokhouder worden opgeborgen.

10. Operatie

10.1 Aan/uit-schakelaar (12) (afb. 15)

• Door op de groene toets „I“ te drukken, kan de zaagma-chine worden ingeschakeld.
• Om de zaag weer uit te schakelen, moet de rode knop „0“ worden ingedrukt.
• De lintzaagmachine is voorzien van een onderspanningsschakelaar. Bij stroomuitval moet de lintzaagmachine opnieuw worden ingeschakeld.

10.2 Parallelaanslag (afb. 16)

• Spanbeugel (25) van de parallelaanslag (24) naar boven drukken

• De parallelaanslag (24) links of rechts van de zaagband (21) op de zaagtafel (7) schuiven en op de gewenste maat instellen.

• Spanbeugel (25) naar onderen drukken om de parallelaanslag (24) te bevestigen. Om de spankracht van de spanbeugel (25) te verhogen, deze rechtsom draaien, totdat de parallelaanslag voldoende bevestigd is.

• Er moet op gelet worden dat de parallelaanslag (24) altijd parallel loopt ten opzichte van de zaagband (21).

10.3 Schuine snede (afb. 17)

Om schuine zaagsnedes parallel ten opzichte van de zaagband (21) te kunnen uitvoeren, is het mogelijk om de zaagtafel (7) van 0° - 45° naar voren te kantelen.

• Vaststelgreep (20) en vleugelmoer (31) losdraaien.
• Zaagtafel (7) naar voren kantelen, tot de gewenste hoekafmeting in graden (17) is ingesteld.
• Vaststelgreep (20) en vleugelmoer (31) weer aanhalen.
• Let op: Bij een gekantelde zaagtafel (7) moet de parallelaanslag (24) in de werkrichting rechts van de zaagband (21) worden aangebracht. Het wegglijden van het werkstuk wordt zo verhinderd.

11. Werkinstructies

De volgende adviezen zijn voorbeelden voor een veilig gebruik van lintzaagmachines.

De volgende veilige werkinstructies worden als bijdragen aan de veiligheid beschouwd, kunnen echter niet voor elk gebruik geheel op maat zijn, volledig zijn of worden toegepast. Deze adviezen kunnen niet alle mogelijke, gevaarlijke omstandigheden behandelen en moeten zorgvuldig worden geïnterpreteerd.

• Bij werkzaamheden in afgesloten ruimtes moet de machine op een afzuiginstallatie worden aangesloten.
• Als de machine buiten bedrijf is, bijv. na afloop van de werkzaamheden, moet u de zaagband losser maken. Een overeenkomstige aanwijzing voor het spannen van de zaagband moet voor de volgende gebruiker op de machine worden aangebracht.
• Niet gebruikte zaagbanden moeten worden verzameld en op een droge plek veilig worden bewaard. Voor gebruik de banden controleren op defecten (tanden, scheuren). Defecte zaagbanden niet gebruiken!
• Bij het bedienen van de zaagbanden moeten de juiste veiligheidshandschoenen worden gedragen.
• Voor aanvang van de werkzaamheden moeten alle beschermings- en veiligheidsvoorzieningen op de machine zijn gemonteerd.
• Reinig de zaagband of de zaagbandgeleiding nooit handmatig met een borstel of schraper in de hand bij een draaiende zaagband. Ingedroogde zaagbanden vormen een risico voor de werkveiligheid en moeten regelmatig worden gereinigd.
• Voor uw persoonlijke veiligheid moeten tijdens de werkzaamheden een veiligheidsbril en handschoenen worden gedragen. Bij lang haar een haarnetje dragen. Losse mouwen moeten tot de ellebogen worden opgerold.
• Tijdens werkzaamheden de zaagbandgeleiding altijd zo dicht mogelijk tegen het werkstuk plaatsen.
• Zorg in de arbeids- en werkomgeving van de machine voor voldoende lichtomstandigheden.

• Gebruik voor rechte zaagsnedes altijd de lengte-aanslag om het kantelen of wegslippen van het werkstuk te vermijden.

• Voor het bewerken van smalle werkstukken met handtoevoer de schuifstok gebruiken.

• Voor schuine zaagsnedes de zaagtafel in de overeenkomstige positie brengen en het werkstuk tegen de lengte-aanslag geleiden.
• Voor het snijden van zwaluwstaartvormige vorken en tappen of van wiggen, moet de zaagtafel altijd in de overeenkomstige positie op de hoekschaal worden aangebracht.
• Bij bochtige of onregelmatige zaagsnedes van het werkstuk deze met beide handen, en gesloten vingers gelijkmatig naar voren schuiven. Met de handen het veilige gedeelte van het werkstuk vasthouden.
• Voor herhaaldelijk uitvoeren van bochtige, onregelmatige zaagsnedes een hulpsjabloon gebruiken.
• Bij het zagen van rondhout moet et werkstuk worden beveiligd tegen verdraaien.
• Let op! Na elke nieuwe instelling adviseren wij een testrun om de ingestelde afmetingen te controleren.
• Bij alle zaagwerkzaamheden moet de bovenste zaagbandgeleiding (5) zo dicht mogelijk tegen het werkstuk worden geplaatst (zie 9.5).
• Het werkstuk moet altijd met beide handen geleiden en vlak op de zaagtafel (7) te houden. Zo wordt het vastklemmen van de zaagband (21) vermeden.
• De toevoer moet altijd met gelijkmatige druk geschieden, die net voldoende is, zodat de zaagband probleemloos door het materiaal snijdt maar niet blokkeert.
• Altijd de parallelaanslag (24) voor alle zaagwerkzaamheden gebruiken waarvoor deze kan worden ingezet.
• Het is beter één zaagsnede tijdens een werkhandeling uit te voeren dan in meerdere gedeeltes waardoor zo mogelijk een terugtrekking van het werkstuk kan zijn vereist. Als het terugtrekken echter niet wordt vermeden, moet de bandzaag eerst worden uitgeschakeld. Het werkstuk pas terugtrekken nadat de zaagband (21) tot stilstand is gekomen.
• Tijdens het zagen moet het werkstuk altijd met de langste zijde worden geleid.
• Let op! Tijdens het bewerken van smalle werkstukken moet absoluut een schuifstok worden gebruikt. De schuifstok (26) moet altijd binnen handbereik op de daarvoor aanwezige schuifstokhouder (48) aan de zijkant van de zaag worden bewaard.

11.1 Uitvoeren van langzaagsnedes (afb. 18)

Hierbij wordt een werkstuk in de lengterichting doorgezaagd.

• Lengte-aanslag (24) aan de linkerzijde (voor zover mogelijk) van de zaagband (21) overeenkomstig de gewenste breedte instellen.
• Zaagbandgeleiding (5) op het werkstuk neerlaten (9.5).
  • Zaag inschakelen (10.1).
• Een kant van het werkstuk met de rechterhand tegen de lengte-aanslag (24) drukken, terwijl het oppervlak op de zaagtafel (7) ligt.
• Werkstuk met gelijkmatige toevoer langs de lente-aanslag (24) in de zaagband (21) schuiven.
• Belangrijk: Lange werkstukken moeten worden geborgd om te voorkomen dat ze aan het einde van de zaaghandeling omlaag vallen (bijv. met rolstaander).

11.2 Uitvoeren van schuine zaagsnede (afb. 17)

• Zaagtafel op gewenste hoek instellen (zie 10.3)
• Handeling net als onder 11.1 beschreven, uitvoeren.

Bij er bij schuine sneden op dat de parallelaanslag alleen rechts van de zaagband wordt gebruikt.

11.3 Handen vrij zagen (afb. 19)

• Een van de belangrijkste eigenschappen van een bandzaag is het probleemloos zagen van bochten en radii.
• Zaagbandgeleiding (5) op het werkstuk neerlaten (9.5).
• Zaag inschakelen.
• Werkstuk goed op de zaagtafel (7) drukken en langzaam in de zaagband schuiven.
• In een groot aantal gevallen is het praktisch om bochten en hoeken ongeveer 6 mm van de lijn grof uit te zagen.
• Als u bochten moet zagen, die voor de gebruikte zaagband te smal zijn, moeten hulpzaagsnedes tot aan de voorzijde van de bocht worden gezaagd, zodat dit als houtafval wegvalt als de definitieve radius wordt gezaagd

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deu- openingen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gereden.
• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding „H05VV-F“.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 230 - 240 VAC 50 Hz zijn
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparaties van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

13. Reiniging, Onderhoud, en opbergen

⚠ Let op!

Telkens voor het instellen, het uitvoeren van onderhoud of reparaties de stekker uit het stopcontact trekken!

Reiniging

Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

Opslag

Sla het apparaat en de hulpstukken op een donkere, droge en vorstvrije plaats en voor kinderen ontoegankelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrisch apparaat in de originele verpakking. Dek het elektrisch apparaat af om het tegen stof of vocht te beschermen.

Bewaar de gebruikshandleiding bij het elektrische apparaat.

Service-informatie

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Slijtstukken*: Zaagband, tafelinzetstukken, Schuifstok

* niet verplicht bij de leveringsomvang begrepen!

14. Vervoer

De machine mag alleen aan het frame of het onderstel worden geheven en getransporteerd. Voor het transport mag nooit aan de veiligheidsinrichtingen, de instelgrepen of de zaagtafel worden geheven.

Tijdens het transport moet de zaagband-veiligheidsinrichting zich in de onderstand stand en nabij de tafel bevinden.

Nooit aan de tafel heffen! Voor het transport moet de machine worden losgekoppeld van het stroomnet.

15. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Oude apparatuur mag niet bij het huisafval worden gegooid!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huishoudelijk vuil mag worden

gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.

16. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
De motor functioneert niet Motor,	kabel of stekker defect, zekeringen doorgebrand	Laat de machine door een vakman controleren.Repareer de motor nooit zelf. Gevaar! Controleer de zekeringen en vervang ze zo nodig
	Behuizingsdeksel open (eindschakelaar) Behuizingsdeksel exact sluiten
De motor draait langzaam en bereikt het bedrijfstoerental niet.	Spanning te laag, wikkelingen beschadigd of condensator doorgebrand	Laat de spanning controleren door de energiemaatschappij. Laat de motor controleren door een vakman. Laat de condensator vervangen door een vakman
De motor maakt te veel lawaai Wikkelingen beschadigd, motor defect Laat de motor controleren door een vakman
De motor bereikt het maximale vermogen niet.	Groep van stroomnet overbelast (lampen, andere motoren enz.)	Gebruik geen andere apparaten of motoren op de groep
Motor raakt snel oververhit. Overbelasting van de motor, ontoereikende koeling van de motor		Voorkom overbelasting van de motor tijdens het zagen, verwijder stof van de motor om een optimale koeling van de motor te garanderen
Zaagsnede is ruw of gegolfd Zaagblad bot, tandvorm niet geschikt voor materiaaldikte		Zaagblad slijpen of een geschikt zaagblad plaatsen
Werkstuk breekt uit of versplintert	Zaagdruk te hoog of zaagblad niet geschikt voor toepassing	Plaats een geschikt zaagblad
Zaagband gaat scheef Geleiding	slecht ingesteld Zaagbandgeleiding volgens gebruiksinstructie instellen
	Onjuist zaagband Zaagband volgens gebruiksinstructie selecteren
Brandvlekken op het hout tijdens de werkzaamheden	Zaagband stomp	Zaagband vervangen
	Onjuist zaagband Zaagband volgens gebruiksinstructie selecteren
Zaagband klemt tijdens de werkzaamheden	Zaagband stomp	Zaagband vervangen
	Zaagband vertoont harsafzetting	Zaagband reinigen
	Geleiding slecht ingesteld Zaagbandgeleiding volgens gebruiksinstructie instellen

17. Garantiebewijs

Geachte klant,

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

- De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

- Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Service-hotline / Hotline du service (NL/BE):

[phone]

(0,00 €/Min.)

E-mailadres / Email du service (NL):

Op www.lidl-service.com kunt u deze en talloze andere handleidingen, productvideo's en installatiesoftware downloaden.

Met de QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 317155_1904 uw gebruikshandleiding openen.

Περιεχόμενα:

Σελίδα:
