ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Babyviewer KS4240 TOPCOM

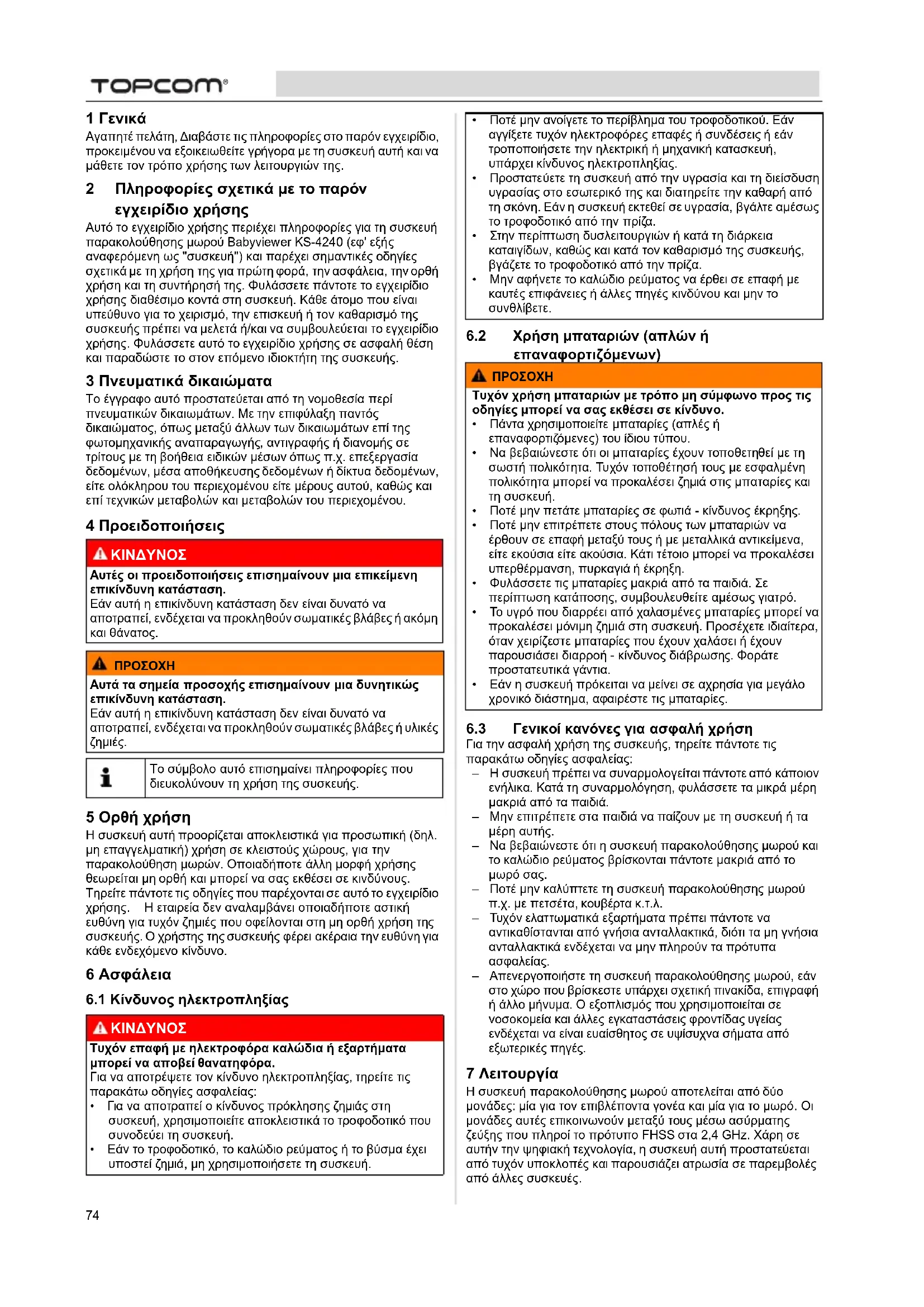

1 Γενικά Αγαπητέ πελάτη, ∆ιαβάστε τις πληροφορίες στο παρόν εγχειρίδιο, προκειμένου να εξοικειωθείτε γρήγορα με τη συσκευή αυτή και να μάθετε τον τρόπο χρήσης των λειτουργιών της. 2 Πληροφορίες σχετικά με το παρόν εγχειρίδιο χρήσης Αυτό το εγχειρίδιο χρήσης περιέχει πληροφορίες για τη συσκευή παρακολούθησης μωρού Babyviewer KS-4240 (εφ' εξής αναφερόμενη ως "συσκευή") και παρέχει σημαντικές οδηγίες σχετικά με τη χρήση της για πρώτη φορά, την ασφάλεια, την ορθή χρήση και τη συντήρησή της. Φυλάσσετε πάντοτε το εγχειρίδιο χρήσης διαθέσιμο κοντά στη συσκευή. Κάθε άτομο που είναι υπεύθυνο για το χειρισμό, την επισκευή ή τον καθαρισμό της συσκευής πρέπει να μελετά ή/και να συμβουλεύεται το εγχειρίδιο χρήσης. Φυλάσσετε αυτό το εγχειρίδιο χρήσης σε ασφαλή θέση και παραδώστε το στον επόμενο ιδιοκτήτη της συσκευής. 3 Πνευματικά δικαιώματα Το έγγραφο αυτό προστατεύεται από τη νομοθεσία περί πνευματικών δικαιωμάτων. Με την επιφύλαξη παντός δικαιώματος, όπως μεταξύ άλλων των δικαιωμάτων επί της φωτομηχανικής αναπαραγωγής, αντιγραφής ή διανομής σε τρίτους με τη βοήθεια ειδικών μέσων όπως π.χ. επεξεργασία δεδομένων, μέσα αποθήκευσης δεδομένων ή δίκτυα δεδομένων, είτε ολόκληρου του περιεχομένου είτε μέρους αυτού, καθώς και επί τεχνικών μεταβολών και μεταβολών του περιεχομένου. 4 Προειδοποιήσεις 5 Ορθή χρήση Η συσκευή αυτή προορίζεται αποκλειστικά για προσωπική (δηλ. μη επαγγελματική) χρήση σε κλειστούς χώρους, για την παρακολούθηση μωρών. Οποιαδήποτε άλλη μορφή χρήσης θεωρείται μη ορθή και μπορεί να σας εκθέσει σε κινδύνους. Τηρείτε πάντοτε τις οδηγίες που παρέχονται σε αυτό το εγχειρίδιο χρήσης. Η εταιρεία δεν αναλαμβάνει οποιαδήποτε αστική ευθύνη για τυχόν ζημιές που οφείλονται στη μη ορθή χρήση της συσκευής. Ο χρήστης της συσκευής φέρει ακέραια την ευθύνη για κάθε ενδεχόμενο κίνδυνο. 6 Ασφάλεια

6.1 Κίνδυνος ηλεκτροπληξίας

6.2 Χρήση μπαταριών (απλών ή

6.3 Γενικοί κανόνες για ασφαλή χρήση

Για την ασφαλή χρήση της συσκευής, τηρείτε πάντοτε τις παρακάτω οδηγίες ασφαλείας: – Η συσκευή πρέπει να συναρμολογείται πάντοτε από κάποιον ενήλικα. Κατά τη συναρμολόγηση, φυλάσσετε τα μικρά μέρη μακριά από τα παιδιά. – Μην επιτρέπετε στα παιδιά να παίζουν με τη συσκευή ή τα μέρη αυτής. – Να βεβαιώνεστε ότι η συσκευή παρακολούθησης μωρού και το καλώδιο ρεύματος βρίσκονται πάντοτε μακριά από το

– Ποτέ μην καλύπτετε τη συσκευή παρακολούθησης μωρού π.χ. με πετσέτα, κουβέρτα κ.τ.λ. – Τυχόν ελαττωματικά εξαρτήματα πρέπει πάντοτε να αντικαθίστανται από γνήσια ανταλλακτικά, διότι τα μη γνήσια ανταλλακτικά ενδέχεται να μην πληρούν τα πρότυπα

– Απενεργοποιήστε τη συσκευή παρακολούθησης μωρού, εάν στο χώρο που βρίσκεστε υπάρχει σχετική πινακίδα, επιγραφή ή άλλο μήνυμα. Ο εξοπλισμός που χρησιμοποιείται σε νοσοκομεία και άλλες εγκαταστάσεις φροντίδας υγείας ενδέχεται να είναι ευαίσθητος σε υψίσυχνα σήματα από εξωτερικές πηγές. 7 Λειτουργία Η συσκευή παρακολούθησης μωρού αποτελείται από δύο μονάδες: μία για τον επιβλέποντα γονέα και μία για το μωρό. Οι μονάδες αυτές επικοινωνούν μεταξύ τους μέσω ασύρματης ζεύξης που πληροί το πρότυπο FHSS στα 2,4 GHz. Χάρη σε αυτήν την ψηφιακή τεχνολογία, η συσκευή αυτή προστατεύεται από τυχόν υποκλοπές και παρουσιάζει ατρωσία σε παρεμβολές από άλλες συσκευές.

Αυτές οι προειδοποιήσεις επισημαίνουν μια επικείμενη επικίνδυνη κατάσταση. Εάν αυτή η επικίνδυνη κατάσταση δεν είναι δυνατό να αποτραπεί, ενδέχεται να προκληθούν σωματικές βλάβες ή ακόμη και θάνατος.

Αυτά τα σημεία προσοχής επισημαίνουν μια δυνητικώς επικίνδυνη κατάσταση. Εάν αυτή η επικίνδυνη κατάσταση δεν είναι δυνατό να αποτραπεί, ενδέχεται να προκληθούν σωματικές βλάβες ή υλικές

Το σύμβολο αυτό επισημαίνει πληροφορίες που διευκολύνουν τη χρήση της συσκευής.

Τυχόν επαφή με ηλεκτροφόρα καλώδια ή εξαρτήματα μπορεί να αποβεί θανατηφόρα. Για να αποτρέψετε τον κίνδυνο ηλεκτροπληξίας, τηρείτε τις παρακάτω οδηγίες ασφαλείας:

• Για να αποτραπεί ο κίνδυνος πρόκλησης ζημιάς στη συσκευή, χρησιμοποιείτε αποκλειστικά το τροφοδοτικό που συνοδεύει τη συσκευή.

• Εάν το τροφοδοτικό, το καλώδιο ρεύματος ή το βύσμα έχει υποστεί ζημιά, μη χρησιμοποιήσετε τη συσκευή.

• Ποτέ μην ανοίγετε το περίβλημα του τροφοδοτικού. Εάν αγγίξετε τυχόν ηλεκτροφόρες επαφές ή συνδέσεις ή εάν τροποποιήσετε την ηλεκτρική ή μηχανική κατασκευή, υπάρχει κίνδυνος ηλεκτροπληξίας.

• Προστατεύετε τη συσκευή από την υγρασία και τη διείσδυση υγρασίας στο εσωτερικό της και διατηρείτε την καθαρή από τη σκόνη. Εάν η συσκευή εκτεθεί σε υγρασία, βγάλτε αμέσως το τροφοδοτικό από την πρίζα.

• Στην περίπτωση δυσλειτουργιών ή κατά τη διάρκεια καταιγίδων, καθώς και κατά τον καθαρισμό της συσκευής, βγάζετε το τροφοδοτικό από την πρίζα.

• Μην αφήνετε το καλώδιο ρεύματος να έρθει σε επαφή με καυτές επιφάνειες ή άλλες πηγές κινδύνου και μην το συνθλίβετε.

Τυχόν χρήση μπαταριών με τρόπο μη σύμφωνο προς τις οδηγίες μπορεί να σας εκθέσει σε κίνδυνο.

• Πάντα χρησιμοποιείτε μπαταρίες (απλές ή επαναφορτιζόμενες) του ίδιου τύπου.

• Να βεβαιώνεστε ότι οι μπαταρίες έχουν τοποθετηθεί με τη σωστή πολικότητα. Τυχόν τοποθέτησή τους με εσφαλμένη πολικότητα μπορεί να προκαλέσει ζημιά στις μπαταρίες και τη συσκευή.

• Ποτέ μην πετάτε μπαταρίες σε φωτιά - κίνδυνος έκρηξης.

• Ποτέ μην επιτρέπετε στους πόλους των μπαταριών να έρθουν σε επαφή μεταξύ τους ή με μεταλλικά αντικείμενα, είτε εκούσια είτε ακούσια. Κάτι τέτοιο μπορεί να προκαλέσει υπερθέρμανση, πυρκαγιά ή έκρηξη.

• Φυλάσσετε τις μπαταρίες μακριά από τα παιδιά. Σε περίπτωση κατάποσης, συμβουλευθείτε αμέσως γιατρό.

• Το υγρό που διαρρέει από χαλασμένες μπαταρίες μπορεί να προκαλέσει μόνιμη ζημιά στη συσκευή. Προσέχετε ιδιαίτερα, όταν χειρίζεστε μπαταρίες που έχουν χαλάσει ή έχουν παρουσιάσει διαρροή - κίνδυνος διάβρωσης. Φοράτε προστατευτικά γάντια.

• Εάν η συσκευή πρόκειται να μείνει σε αχρησία για μεγάλο χρονικό διάστημα, αφαιρέστε τις μπαταρίες.75 Babyviewer KS-4243

Η μονάδα μωρού αρχίζει να εκπέμπει αμέσως μόλις το μικρόφωνο αντιληφθεί κάποιον ήχο. Ο ήχος αυτός αναπαράγεται στη μονάδα γονέα. Η ευαισθησία του μικροφώνου μπορεί να ρυθμιστεί από το χρήστη (βλ. ενότητα “10.13 Λειτουργία φωνοελεγχόμενης εκπομπής (VOX)”).

7.1 Μέρη της μονάδας μωρού

Βλ. σχήμα στην αναδιπλούμενη σελίδα.

7.2 Μέρη της μονάδας γονέα

Βλ. σχήμα στην αναδιπλούμενη σελίδα.

7.3 Περιγραφή οθόνης

8 Χρήση για πρώτη φορά

8.1 Περιεχόμενα συσκευασίας

Η συσκευή διατίθεται με τον παρακάτω βασικό εξοπλισμό:

8.2 Τοποθέτηση μπαταριών στη μονάδα μωρού

– Στρέψτε τη βίδα που συγκρατεί το κάλυμμα μπαταριών στο πίσω μέρος της μονάδας μωρού, αριστερόστροφα κατά 90° και κατόπιν αφαιρέστε το κάλυμμα. – Τοπο θετήστε τέσσερις αλκαλικές μπαταρίες μεγέθους AAA (LR03) στο χώρο των μπαταριών. Βεβαιωθείτε ότι τοποθετήσατε τις μπαταρίες με τη σωστή πολικότητα.– Τοπο θετήστε ξανά το κάλυμμα μπαταριών στη

Συνδέστε το βύσμα του τροφοδοτικού στην αντίστοιχη υποδοχή της μονάδας μωρού και κατόπιν βάλτε το τροφοδοτικό στην πρίζα (100~240 V - 50/60 Hz).

8.4 Τοποθέτηση του πακέτου

επαναφορτιζόμενων μπαταριών στη μονάδα

– Περιστρέψτε το κλιπ ζώνης προς τα επάνω. – Ανοίξτε τη θήκη της μπαταρίας και τοποθετήστε τη συστοιχία μπαταριών Li-on – Κλείστε προσεκτικά τη θήκη της μπαταρίας και περιστρέψτε το κλιπ ζώνης προς τα κάτω στην αρχική του θέση.

8.5 Σύνδεση της μονάδας γονέα στο δίκτυο

– Συνδέστε τον προσαρμογέα (αντάπτορα) για τον φορτιστή στην ηλεκτρική παροχή (100~240 V - 50/60 Hz). Τοπο θετήστε την προστατευτική μονάδα στον φορτιστή. 9 Εγκατάσταση του Babyviewer KS-4240

9.1 Συντονισμός ακριβείας

• Τοποθετήστε την κάμερα σε ένα κατάλληλο σημείο και γυρίστε τον φακό της προς την περιοχή παρακολούθησης. Η συσκευή παρακολούθησης μωρού δεν μπορεί ποτέ να αντικαταστήσει την ορθή επίβλεψη από κάποιον ενήλικα, απλώς τον βοηθά στο έργο του. 1 Ενδεικτική λυχνία (LED) ON/OFF2 Φως νύχτας LED 3LED υπερύθρων για ορατότητα στο σκοτάδι 4 ∆ιακόπτης On/Off5 Φακός6 Μικρόφωνο7 Υποδοχή ανάρτησης σε τοίχο 8 Παξιμάδι για συνδετήρα κούνιας9 Αισθητήρας φωτός περιβάλλοντος10 Κουμπί σύζευξης11 Μεγάφωνο 12 Υποδοχή σύνδεσης τροφοδοτικού 13 Αισθητήρας θερμοκρασίας περιβάλλοντος 14 Ενδεικτικές λυχνίες LED έντασης ήχου15 Μικρόφωνο 16 Αύξηση έντασης ήχου / Επόμενη εντολή μενού 17 Μείωση έντασης ήχου / Προηγούμενη εντολή μενού 18 Κουμπί μουσικής 19 Κουμπί κάμερας 20 Έγχρωμη οθόνη των 2,4" (6,1 cm) 21 Ενδεικτική λυχνία σύνδεσης 22 Ενδεικτική λυχνία (LED) on/off συσκευής23 Κουμπί μενού 24 Κουμπί Push To Talk 25 Κουμπί ON/OFF 26 Κλιπ ζώνης27 Μεγάφωνο 28 ΦορτιστήςΕκτός εμβέλειας ή χωρίς σύνδεσηΕικονίδιο φωτεινότητας οθόνης LCDΕικονίδιο έντασηςΕικονίδιο μονάδας μέτρησης θερμοκρασίαςΕικονίδιο μελωδίαςΕικονίδιο φωτός νύχτας - 1 μονάδα μωρού- 1 μονάδα γονέα- 2 τροφοδοτικά- 1 εγχειρίδιο χρήσης - 1 πακέτο επαναφορτιζόμενων μπαταριών ιόντων Λιθίου

• Η μονάδα μωρού μπορεί να λειτουργήσει είτε με 4 μπαταρίες μεγέθους AAA (LR03 - συνιστούμε τη χρήση αλκαλικών μπαταριών) είτε με το τροφοδοτικό που περιλαμβάνεται στη συσκευασία.

• Η μονάδα μωρού δεν μπορεί να επαναφορτίσει μπαταρίες.
• Συνιστάται να αφήνετε πάντοτε τις μπαταρίες τοποθετημένες στη μονάδα, ακόμη κι όταν χρησιμοποιείτε το τροφοδοτικό. Σε περίπτωση διακοπής ρεύματος, η μονάδα μεταβαίνει αυτόματα σε τρόπο λειτουργίας με ρεύμα από τις μπαταρίες.

Μην στρέψετε τη βίδα περισσότερο από την ένδειξη “OPEN” (Άνοιγμα). Ποτέ μη χρησιμοποιείτε μαζί καινούργιες και παλιές μπαταρίες.ΠΡΟΣΟΧΗ

• Η πρίζα πρέπει να βρίσκεται σε προσιτό σημείο, για να μπορείτε να βγάλετε το τροφοδοτικό από την πρίζα σε περίπτωση έκτακτης ανάγκης.

• Χρησιμοποιείτε μόνον το τροφοδοτικό που συνοδεύει τη συσκευή (6 V DC / 800 mA).ΠΡΟΣΟΧΗ
• Χρησιμοποιείτε μόνον το παρεχόμενο πακέτο επαναφορτιζόμενων μπαταριών ιόντων Λιθίου, στη μονάδα γονέα. Η πλήρης φόρτιση των μπαταριών διαρκεί περίπου 10 ώρες.

• Προσαρμόστε τη γωνία λήψης περιστρέφοντας την κάμερα. 10 Χειρισμός και χρήση

10.1 Ενεργοποίηση/απενεργοποίηση μονάδας

μωρού και μονάδας γονέα – Πιέστε το κουμπί on/off για να ενεργοποιήσετε τη μονάδα γονέα. Η οθόνη ενεργοποιείται. – Σύρετε το διακόπτη On/Off προς τα επάνω για να ενεργοποιήσετε τη μονάδα μωρού. Τότ ε, η ενδεικτική λυχνία LED on/off λειτουργίας της συσκευής θα ανάψει. – Πιέστε το κουμπί on/off για να απενεργοποιήσετε τη μονάδα γονέα (πιέστε και κρατήστε μέχρις ότου η οθόνη – Σύρετε το διακόπτη On/Off προς τα κάτω για να απενεργοποιήσετε τη μονάδα μωρού.

10.2 Τρόπος λειτουργίας ενδοεπικοινωνίας

Ο Babyviewer (επιβλέπων τα μωρά) μπορεί επίσης να χρησιμοποιηθεί σαν ηχητική ενδοεπικοινωνία μωρού, πρόκειται για επιλογή εξοικονόμησης της ενέργειας. Ακολουθήστε την κάτωθι διαδικασία. – Βεβαιωθείτε ότι ο τρόπος λειτουργίας VOX είναι απενεργοποιημένος, βλέπε την παράγραφο VOX για οδηγίες (Βλέπε “10.13 Λειτουργία φωνοελεγχόμενης εκπομπής (VOX)”). – Πιέστε το κουμπί on/off για να μεταβείτε στον τρόπο λειτουργίας ηχητικής ενδοεπικοινωνίας μωρού. – Πιέστε το κουμπί on/off ξανά για να θέσετε πάλι την οθόνη σε λειτουργία.

10.3 Έλεγχος ζεύξης μεταξύ των μονάδων γονέα

Την πρώτη φορά που θα χρησιμοποιήσετε τη συσκευή παρακολούθησης μωρού, θα πρέπει οπωσδήποτε να ελέγξετε την ασύρματη ζεύξη. – Τοποθετήστ ε τη μονάδα γονέα στον ίδιο χώρο με τη μονάδα μωρού, σε απόσταση τουλάχιστον 2 μ. μεταξύ τους. – Ενεργοποιήστε και τις δύο μονάδες. Η μονάδα γονέα θα επιχειρήσει να αποκαταστήσει επικοινωνία με τη μονάδα – Μόλις αποκατασταθεί η σύνδεση, στην οθόνη της μονάδας γονέας θα εμφανιστεί η εικόνα που λαμβάνεται από την κάμερα της μονάδας μωρού (τρόπος λειτουργίας παρακολούθησης). – Οι ήχοι που λαμβάνονται από το μικρόφωνο αναπαράγονται από τη μονάδα γονέα. – Η ένταση του αναπαραγόμενου ήχου υποδηλώνεται από τις ενδεικτικές λυχνίες LED έντασης ήχου , στο επάνω μέρος της μονάδας γονέα. Όσο πιο μεγάλη είναι η ένταση, τόσο πιο πολλές ενδεικτικές λυχνίες LED ανάβουν. – Αν δεν έχει γίνει σύνδεση, εμφανίζεται η ένδειξη "OUT OF RANGE" ("ΕΚΤΟΣ ΕΜΒΕΛΕΙΑΣ").

10.4 Ένδειξη "εκτός εμβέλειας"

Η μέγιστη απόσταση μεταξύ της μονάδας μωρού και της μονάδας γονέα είναι 300 μ. σε ελεύθερο πεδίο. Εξωγενείς παράγοντες, όπως π.χ. τοίχοι από τούβλα και σοβά, μειώνουν την ωφέλιμη εμβέλεια. Επιπλέον, οι πλάκες από οπλισμένο σκυρόδεμα επηρεάζουν σε τεράστιο βαθμό την εμβέλεια. Στο εσωτερικό μιας οικίας, η συνήθης εμβέλεια λειτουργίας δεν ξεπερνά τα 50 μ. και τους 2 ορόφους. – Αν η σύνδεση έχει διακοπεί, εμφανίζεται η ένδειξη "OUT OF RANGE" ("ΕΚΤΟΣ ΕΜΒΕΛΕΙΑΣ"). – Μειώστε την απόσταση μεταξύ των μονάδων γονέα και μωρού, μέχρις ότου αποκατασταθεί η επικοινωνία.

10.5 Ρύθμιση της έντασης αναπαραγωγής στη

μονάδα γονέα Υπάρχουν 5 επίπεδα έντασης. – Πατήστε το κουμπί για να αυξήσετε την ένταση του – Πατήστε το κουμπί για να μειώσετε την ένταση του

10.6 Ρύθμιση της φωτεινότητας οθόνης της

μονάδας γονέα Όταν η οθόνη είναι ενεργοποιημένη: – Πατήστε μία φορά το κουμπί μενού . Τότ ε, στην οθόνη θα εμφανιστεί το εικονίδιο φωτεινότητας. – Πατήστε το κουμπί επάνω ή κάτω για να επιλέξετε την επιθυμητή αντίθεση οθόνης (5 δυνατές θέσεις ρύθμισης). – Πατήστε το κουμπί μενού για επιβεβαίωση. – Μετά από 10 δευτερόλεπτα, η μονάδα γονέα θα επιστρέψει σε τρόπο λειτουργίας παρακολούθησης.

10.7 Ένδειξη θερμοκρασίας

Όταν η οθόνη είναι ενεργοποιημένη, η θερμοκρασία δωματίου του μωρού εμφανίζεται στην κάτω δεξιά γωνία της οθόνης. Για να ρυθμίσετε τη μονάδα μέτρησης θερμοκρασίας: – Πατήστε δύο φορές το κουμπί μενού . Τότε , στην οθόνη θα εμφανιστεί το εικονίδιο θερμοκρασίας. – Πατήστε το κουμπί επάνω ή κάτω μέχρι να εμφανιστεί η ένδειξη “°C” (Κελσίου), “°F” (Φαρενάιτ). – Πατήστε το κουμπί μενού για επιβεβαίωση. – Μετά από 10 δευτερόλεπτα, η μονάδα γονέα θα επιστρέψει σε τρόπο λειτουργίας παρακολούθησης.

10.8 Συναγερμός θερμοκρασίας

Μπορείτε να ρυθμίσετε ένα συναγερμό για υψηλή/χαμηλή θερμοκρασία, η μονάδα θα δώσει ηχητικά σήματα 'μπιπ' όταν η θερμοκρασία ξεπεράσει την προρυθμισθείσα εμβέλεια. – Πιέστε το κουμπί του μενού 3 φορές για να ρυθμίσετε την υψηλότερη θερμοκρασία ανάμεσα στους 25°C και τους 39°C. – Πιέστε το κουμπί του μενού 4 φορές για να ρυθμίσετε τη χαμηλότερη θερμοκρασία ανάμεσα στους 10°C και τους 24°C. – Μπορείτε να αλλάξετε τη θερμοκρασία πιέζοντας το άνω ή το κάτω κουμπί . – Για να απενεργοποιήσετε το συναγερμό θερμοκρασίας, επιλέξτε OFF και στους δυο τρόπους λειτουργίας.

10.9 Λειτουργία ζουμ

Η μονάδα γονέα έχει λειτουργία ψηφιακής επισκόπησης X2 ζουμ. – Όταν η μονάδα γονέα βρίσκεται σε τρόπο λειτουργίας επισκόπησης X1, πιέστε και κρατήστε το κουμπί του μενού για 2 δευτερόλεπτα, – Η περιοχή ζωντανής επισκόπησης θα αλλάξει σε τρόπο λειτουργίας ζουμ X2 αμέσως . Ταυ τόοχρον α, τέσσερα κατευθυντήρια βέλη απεικονίζονται στο μέσο της οθόνης. – Πιέστε το άνω κουμπί ή το κάτω κουμπί για να μετακινήσετε πάνω και κάτω την οθόνη. – Πιέστε το κουμπί της κάμερας για να μετακινήσετε την οθόνη αριστερά. – Πιέστε το κουμπί της μουσικής για να μετακινήσετε την οθόνη δεξιά. – Πιέστε το κουμπί του μενού πλήκτρο για να επιστρέψετε στον τρόπο λειτουργίας μόνιτορ. Επιστρέψτε στον τρόπο λειτουργίας επισκόπησης X1 – Όταν η μονάδα γονέα βρίσκεται σε τρόπο λειτουργίας ζουμ X2, πιέστε και κρατήστε το κουμπί του μενού για 2 δευτερόλεπτα. – Εμφανίζεται το εικονίδιο μεγέθυνσης X1 και η οθόνη καθίσταται τρόπος λειτουργίας επισκόπησης X1. – Πιέστε το κουμπί του μενού για να επιστρέψετε στον τρόπο λειτουργίας μόνιτορ. Μην τοποθετείτε την κάμερα και τα καλώδια σε σημείο όπου μπορεί να τη φτάσει το μωρό! Στερεώστε την κάμερα σε απόσταση τουλάχιστον 1 μ. από το μωρό. Η μονάδα γονέα θα επιχειρήσει να αποκαταστήσει επικοινωνία με τη μονάδα μωρού. Μόλις εμφανιστεί η εικόνα που λαμβάνεται από την κάμερα, η σύνδεση θα έχει αποκατασταθεί.

10.10 Συνομιλία με το μωρό σας

Μπορείτε να χρησιμοποιείτε τη μονάδα γονέα για να μιλάτε με το – Πατήστε και κρατήστε πατημένο το κουμπί ομιλίας στη μονάδα γονέα. – Κρατήστε τη μονάδα γονέα σε κατακόρυφη θέση με το μικρόφωνο σε απόσταση 10 εκ. από το στόμα σας και μιλήστε στο μικρόφωνο. – Αφήστε το κουμπί μόλις τελειώσετε.

10.11 Αναπαραγωγή νανουρίσματος

Υπάρχουν 5 προγραμματισμένα νανουρίσματα, τα οποία μπορείτε να αναπαραγάγετε στη μονάδα μωρού. – Για να παίξετε το νανούρισμα που έχει πρόσφατα επιλεγεί ή για να σταματήσετε την αναπαραγωγή, πιέστε το κουμπί μουσικής πάνω στη βρεφική μονάδα. – Για να επιλέξετε ένα διαφορετικό νανούρισμα, πιέστε επανειλημμένα το άνω κουμπί έως ότου επιλεγεί το επιθυμητό νανούρισμα. Το εικονίδιο του νανουρίσματος θα απεικονίζει το νανούρισμα (1 έως 5) που έχει επιλεγεί. – Πιέστε το κουμπί on/off όταν το επιθυμητό νανούρισμα έχει επιλεγεί.

10.12 Ενεργοποίηση/ απενεργοποίηση του φωτός

– Πιέστε το κουμπί του μενού 5 φορές. Απεικονίζεται το εικονίδιο νυχτερινού φωτός. – Πατήστε το κουμπί επάνω ή κάτω για να ενεργοποιήσετε (“ON” ) ή να απενεργοποιήσετε (“OFF”) το φως νύχτας . – Πατήστε το κουμπί μενού για επιβεβαίωση. – Μετά από 10 δευτερόλεπτα, η μονάδα γονέα θα επιστρέψει σε τρόπο λειτουργίας παρακολούθησης.

10.13 Λειτουργία φωνοελεγχόμενης εκπομπής

(VOX) Κατά τη διάρκεια της νύχτας και προκειμένου να εξοικονομήσετε ρεύμα από τις μπαταρίες, το Babyviewer KS-4240 μπορεί να ρυθμιστεί σε τρόπο λειτουργίας VOX. Στον τρόπο λειτουργίας VOX, η οθόνη θα ενεργοποιείται αμέσως μόλις το μικρόφωνο της μονάδας μωρού συλλάβει κάποιον ήχο. Μπορείτε να ρυθμίσετε την ευαισθησία ανίχνευσης ήχου (VOX) της συσκευής παρακολούθησης μωρού. Εάν η ευαισθησία ρυθμιστεί υψηλά, η μονάδα μωρού θα "πιάνει" ακόμη και τους πιο ασθενείς ήχους. – Πιέστε το κουμπί 6 φορές Απεικονίζεται η ένδειξη “VOX”. – Πατήστε το κουμπί ή όσες φορές χρειάζεται, για να ρυθμίσετε την ευαισθησία της λειτουργίας VOX. – Για να απενεργοποιήσετε τη λειτουργία VOX, επιλέξτε “OFF”. – Πατήστε το κουμπί μενού για επιβεβαίωση.

10.14 Νυχτερινή όραση

Η κάμερα διαθέτει 6 λυχνίες LED υψηλής έντασης για να λαμβάνει καθαρές εικόνες στο σκοτάδι. Μόλις ο ενσωματωμένος αισθητήρας φωτός ανιχνεύσει ότι ο φωτισμός περιβάλλοντος είναι χαμηλός, οι λυχνίες LED θα ενεργοποιηθούν αυτόματα.

10.15 Καταχώρηση της μονάδας γονέα με τη

μονάδα μωρού ή καταχώρηση μιας νέας

Έως 4 μονάδες μωρού μπορούν να καταχωρηθούν σε μια μονάδα Για να επανακαταχωρήσετε τη μονάδα μωρού σας, ή για να καταχωρήσετε μια νέα μονάδα μωρού, ακολουθήστε την κάτωθι διαδικασία: – Ενεργοποιήστε τη μονάδα γονέα – Σε τρόπο λειτουργίας μόνιτορ, πιέστε και κρατήστε πατημένο το κουμπί της κάμερας για 5 δευτερόλεπτα, θα μεταβεί σε τρόπο λειτουργίας καταχώρησης. – Αφού εμφανιστεί το εικονίδιο καταχώρησης , χρησιμοποιήστε το άνω κουμπί ή το κάτω κουμπί για να επιλέξετε το κανάλι [C1] ή [C2] ή [C3] ή [C4] της κάμερας με το οποίο θέλετε να συζευχθεί η μονάδα – Πιέστε και απελευθερώστε το κουμπί του μενού για να επιβεβαιώσετε ποιός αριθμός κάμερας πρόκειται να καταχωρηθεί. – Ο Σύνδεσμος LED αναβοσβήνει τότε γρήγορα για 10 δευτερόλεπτα. – Ενεργοποιήστε τη μονάδα μωρού. Πιέστε το κουμπί σύζευξης μια φορά (στο πίσω μέρος της κάμερας). – Αν η καταχώρηση έχει συμπληρωθεί, η κάμερα βίντεο εμφανίζεται πάνω στην οθόνη LCD και επιστρέφει σε κανονικό τρόπο λειτουργίας. Η μονάδα μωρού θα επιστρέψει σε κανονικό τρόπο λειτουργίας επίσης. – Αν ο χρόνος καταχώρησης έχει εκπνεύσει ή η καταχώρηση έχει αποτύχει, η ένδειξη "Out of Range"("Εκτός εμβέλειας") εμφανίζεται πάνω στην οθόνη LCD. ΣΗΜΕΙΩΣΗ: Εάν κάποιο συγκεκριμένο κανάλι έχει ήδη καταχωρηθεί, καταχωρώντας ξανά το συγκεκριμένο αυτό κανάλι θα αντικαταστήσετε την παλιά καταχώρηση.

10.16 Επιλογή της κάμερας

Όταν καταχωρούνται περισσότερες από 1 κάμερες. Σε τρόπο λειτουργίας μόνιτορ: – Πιέστε το κουμπί της κάμερας σύντομα. Απεικονίζεται ο αριθμός της κάμερας . – Πιέστε το κουμπί της κάμερας ξανά για να επιλέξετε μια άλλη κάμερα ή επιλέξτε 'SCAN' ('ΣΑΡΩΣΗ'). Σε τρόπο λειτουργίας σάρωσης, κάθε εικόνα της κάμερας θα εμφανίζεται διαδοχικά. Αν έχει καταχωρηθεί μόνο μια κάμερα, ένα σύντομο πάτημα πάνω στο κουμπί της κάμερας δεν θα έχει απόκριση! 11 Καθαρισμός και συντήρηση Στην ενότητα αυτή περιλαμβάνονται σημαντικές οδηγίες καθαρισμού και συντήρησης της συσκευής. Ακολουθείτε πιστά τις οδηγίες αυτές για να διασφαλίσετε την απρόσκοπτη λειτουργία και να αποτρέψετε τυχόν ζημιά στη συσκευή λόγω εσφαλμένης συντήρησης.

11.1 Οδηγίες ασφαλείας

∆ώστε χρόνο στο μωρό σας να συνηθίσει στη λειτουργία συνομιλίας, προτού την χρησιμοποιήσετε στην πράξη. Η ευαισθησία VOX υποδηλώνεται από μια μαύρη γραμμή στην οθόνη: - υψηλή ευαισθησία - χαμηλή ευαισθησία Στη λειτουργία νυχτερινής όρασης, η εικόνα αλλάζει αυτόματα σε ασπρόμαυρη.

Κίνδυνος σωματικών βλαβών ή ακόμη και θανάτου λόγω ηλεκτροπληξίας!

• Προτού καθαρίσετε τη συσκευή, απενεργοποιήστε την και βγάλτε το τροφοδοτικό από την πρίζα. Κίνδυνος λόγω διαρροής υγρών από τις μπαταρίες Το υγρό από μπαταρίες που παρουσιάζουν διαρροή (απλές ή επαναφορτιζόμενες) μπορεί να προκαλέσει σωματικές βλάβες (ερεθισμό του δέρματος) ή ζημιά στη συσκευή. Φοράτε προστατευτικά γάντια.ΠΡΟΣΟΧΗ

– Καθαρίστε τη συσκευή με ένα μαλακό, ελαφρώς νοτισμένο – Καθαρίστε τις λερωμένες υποδοχές σύνδεσης και τις επαφές με ένα μαλακό βουρτσάκι. – Καθαρίστε τις επαφές των μπαταριών και το χώρο των μπαταριών με ένα στεγνό ύφασμα που δεν αφήνει χνούδι. – Αν η μονάδα βραχεί, απενεργοποιήστε την και αφαιρέστε αμέσως τις μπαταρίες. Για να ελαχιστοποιήσετε τον κίνδυνο πρόκλησης ζημιάς εξαιτίας της διείσδυσης νερού, στεγνώστε το χώρο των μπαταριών με ένα μαλακό ύφασμα. Αφήστε το χώρο των μπαταριών ανοικτό μέχρι να στεγνώσει τελείως. Μην θέσετε τη συσκευή σε λειτουργία προτού στεγνώσει

– Ελέγχετε τακτικά τις μπαταρίες (απλές ή επαναφορτιζόμενες) στη συσκευή και αντικαταστήστε τις εάν χρειαστεί. – Ελέγξτε τις υποδοχές σύνδεσης και τα καλώδια για τυχόν ελαττώματα. 12 Αντιμετώπιση προβλημάτων Στην ενότητα αυτή περιλαμβάνονται σημαντικές οδηγίες για τον εντοπισμό και την επίλυση προβλημάτων. Για να αποφύγετε τυχόν κινδύνους και ζημιές, ακολουθείτε τις οδηγίες αυτές.

12.1 Οδηγίες ασφαλείας

12.2 Αίτια και λύσεις προβλημάτων

Ο πίνακας που ακολουθεί προορίζεται για να σας βοηθήσει να εντοπίσετε και να λύσετε μικροπροβλήματα.

12.3 ∆ήλωση της μονάδας γονέα στη μονάδα

– Απενεργοποιήστε τη μονάδα μωρού. – Καλύψτε τον αισθητήρα φωτός με ένα μαύρο ύφασμα και κατόπιν ενεργοποιήστε ξανά τη μονάδα μωρού. Τότε, η ενδεικτική λυχνία LED λειτουργίας στη μονάδα μωρού θα αρχίσει να αναβοσβήνει γρήγορα επί 15 δευτ. περίπου. – Με τη μονάδα γονέα ενεργοποιημένη, πατήστε και κρατήστε πατημένο το κουμπί αναπαραγωγής για μερικά δευτερόλεπτα.

• Μη χρησιμοποιείτε προϊόντα καθαρισμού ή διαλύτες. Αυτά μπορεί να προκαλέσουν ζημιά στο περίβλημα ή να εισχωρήσουν στο εσωτερικό της συσκευής και να προκαλέσουν μόνιμη ζημιά.ΠΡΟΣΟΧΗ
• Εάν πιθανολογείτε ότι η συσκευή έχει υποστεί ζημιά, αναθέστε τον έλεγχό της σε έναν ειδικό προτού την ξαναχρησιμοποιήσετε.

Κίνδυνος σωματικών βλαβών ή ακόμη και θανάτου λόγω ηλεκτροπληξίας!

• Βγάζετε το τροφοδοτικό από την πρίζα, προτού επιχειρήσετε να επιλύσετε ένα πρόβλημα. Κίνδυνος, λόγω εσφαλμένων επισκευών Τυχόν εσφαλμένες επισκευές είναι δυνατό να εκθέσουν τους χρήστες σε σοβαρούς κινδύνους και να προκαλέσουν ζημιά στη

• Ποτέ μην επιχειρήσετε ή να τροποποιήσετε ή να επισκευάσετε εσείς οι ίδιοι τη συσκευή.

• Αναθέτετε πάντοτε τις επισκευές της συσκευής ή των καλωδίων σε ειδικό τεχνικό ή στο κέντρο σέρβις.

• Εάν πιθανολογείτε ότι η συσκευή έχει υποστεί ζημιά (π.χ. εάν έπεσε στο δάπεδο), αναθέστε τον έλεγχό της σε έναν ειδικό τεχνικό προτού την ξαναχρησιμοποιήσετε. Πρόβλημα Πιθανό αίτιο ΛύσηΟι επαναφορτιζόμενες μπαταρίες στη μονάδα γονέα δεν φορτίζονται Το βύσμα του τροφοδοτικού δεν είναι συνδεδεμένο στο σταθμό φόρτισης Συνδέστε το βύσμα Ακάθαρτες επαφές Καθαρίστε τους πόλους των μπαταριών και τις επαφές του σταθμού φόρτισης με ένα μαλακό ύφασμα.Οι επαναφορτιζόμενες μπαταρίες είναι ελαττωματικέςΑντικαταστήστε το πακέτο επαναφορτιζόμενων μπαταριώνΗ μονάδα γονέα δεν τίθεται σε λειτουργία (η οθόνη παραμένει σβηστή)Το πακέτο επαναφορτιζόμενων μπαταριών δεν είναι Φορτίστε το πακέτο επαναφορτιζόμενων μπαταριών Η συσκευή είναι ελαττωματικήΑπευθυνθείτε στο τμήμα εξυπηρέτησης πελατώνΤο εικονίδιο ‘εκτός εμβέλειας’ εμφανίζεται στην οθόνη της μονάδας γονέα Η μονάδα μωρού δεν είναι σε λειτουργία Θέστε τη μονάδα μωρού σε λειτουργία Η μονάδα γονέα βρίσκεται σε υπερβολικά μεγάλη απόσταση από τη μονάδα μωρού Μειώστε την απόσταση μεταξύ των μονάδων γονέα και μωρού Η μονάδα γονέα δεν έχει δηλωθεί στη μονάδα μωρού ∆ηλώστε τη μονάδα γονέα στη μονάδα μωρού (βλ. ενότητα “10.15 ∆ήλωση της μονάδας γονέα στη μονάδα μωρού”) Έχει επιλεγεί η λάθος κάμερα.Βλέπε "10.16 Επιλογή της κάμερας"Η μονάδα γονέα δεν αναπαράγει τους ήχους που "πιάνει" η μονάδα μωρού Η ρύθμιση έντασης ήχου στη μονάδα γονέα είναι υπερβολικά χαμηλή. Αυξήστε τη ρύθμιση έντασης ήχου στη μονάδα γονέα Η ευαισθησία του μικροφώνου στη μονάδα μωρού μπορεί να είναι ρυθμισμένη υπερβολικά χαμηλά. Ελέγξτε την ευαισθησία VOX και τη ρύθμιση της έντασης ήχου στη μονάδα γονέα και αυξήστε τις αν χρειάζεται.Περιορισμένη εμβέλεια και παρεμβολές κατά την εκπομπή Η εμβέλεια της συσκευής εξαρτάται από τα χαρακτηριστικά του περιβάλλοντος χώρου.Τυχόν χαλύβδινες κατασκευές και τοίχοι από σκυρόδεμα μπορεί να περιορίσουν την εκπομπή. Αποφεύγετε τα φυσικά εμπόδια, όσο αυτό είναι δυνατόν.Η συσκευή παράγει ένα υψίσυχνο σφύριγμα Η μονάδα γονέα βρίσκεται σε υπερβολικά μικρή απόσταση από τη μονάδα μωρού Αυξήστε την απόσταση σε τουλάχιστον 2 μ.

– Τότε, στην οθόνη θα εμφανιστεί ένα εικονίδιο. – Πατήστε το κουμπί μενού για να επιβεβαιώσετε την – Τότε, στην οθόνη εμφανίζεται αρχικά η ένδειξη “C1 ….” και κατόπιν η ένδειξη “C1 …. OK”. Μόλις αποκατασταθεί η σύνδεση, στην οθόνη θα εμφανιστεί η εικόνα που συλλαμβάνεται από την κάμερα. 13 Οδηγίες φύλαξης και απόρριψης

Αφαιρέστε τις μπαταρίες (απλές ή επαναφορτιζόμενες) από τη μονάδα γονέα και τη μονάδα μωρού. Φυλάξτε τη συσκευή σε σημείο χωρίς υγρασία.

13.2 Απόρριψη υλικού συσκευασίας

Το υλικό συσκευασίας είναι φιλικό προς το περιβάλλον και μπορεί να παραδοθεί στον κατά τόπους αρμόδιο φορέα ανακύκλωσης.

13.3 Απόρριψη συσκευής (προστασία

περιβάλλοντος) Απορρίψτε τη συσκευή σύμφωνα με τις ισχύουσες διατάξεις της Ευρωπαϊκής Οδηγίας 2002/96/ΕΟΚ περί αχρήστου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (Waste Electrical and Electronic Equipment, WEEE). Για περισσότερες πληροφορίες, απευθυνθείτε στην υπηρεσία διάθεσης απορριμμάτων του δήμου σας. Απορρίψτε τις μπαταρίες (απλές ή επαναφορτιζόμενες) με τρόπο φιλικό προς το περιβάλλον και σύμφωνα με τους κατά τόπους ισχύοντες κανονισμούς. 14 Τεχνικά στοιχεία 15 ∆ήλωση συμμόρφωσης για την Ε.Ε. Με το παρόν, η Tristar δηλώνει υπεύθυνα ότι αυτή η συσκευή συμμορφούται με τις ουσιώδεις απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας 1999/5/ΕΟΚ. Η σχετική δήλωση συμμόρφωσης βρίσκεται στη διεύθυνση Tristar στο ∆ιαδίκτυο. 16 Εγγύηση Tristar

16.1 Περίοδος εγγύησης

Οι συσκευές Tristar καλύπτονται από εγγύηση διάρκειας 24 μηνών. Η περίοδος της εγγύησης ξεκινά από την ημέρα αγοράς της καινούργιας μονάδας. ∆εν παρέχεται εγγύηση για τις επαναφορτιζόμενες ή συνηθισμένου τύπου μπαταρίες (τύπου AA/ AAA). Η εγγύηση δεν καλύπτει αναλώσιμα ή ελαττώματα με αμελητέα επίδραση στη λειτουργία ή την αξία του εξοπλισμού. Η εγγύηση πρέπει να αποδεικνύεται με την προσκόμιση της αυθεντικής απόδειξης αγοράς ή ενός αντιγράφου αυτής, όπου θα αναγράφονται η ημερομηνία αγοράς και το μοντέλο της μονάδας.

16.2 Πολιτική ελαττωματικών οθονών LCD

Παρά τις υψηλότερες δυνατές προδιαγραφές, η πολύπλοκη κατασκευή των οθονών υγρών κρυστάλλων (LCD) μπορεί να προκαλέσει οπτικές ατέλειες. Ωστόσο, παρέχεται σέρβις στα πλαίσια της εγγύησης για την οθόνη LCD του Babyviewer, στην περίπτωση που υπάρχουν: – 3 φωτεινές κουκκίδες ή 5 φωτεινές κουκκίδες ή 8 φωτεινές ή/και σκοτεινές κουκκίδες συνολικά, ή – 2 διπλανές φωτεινές κουκκίδες ή δύο διπλανές σκοτεινές κουκκίδες, ή – 3 φωτεινές ή/και σκοτεινές κουκκίδες σε μια περιοχή διαμέτρου 15 mm Αυτοί οι όροι της εγγύησης για τις οθόνες TFT LCD προσφέρονται από τους κατασκευαστές των οθονών LCD. Συνεπώς, κατά την αποκλειστική κρίση τους, η συσκευή θα επισκευαστεί ή θα αντικατασταθεί. Παρακαλώ σημειώστε: Μια φωτεινή κουκκίδα είναι ένα λευκό πίξελ ή ένα υπό-πίξελ που είναι πάντα ενεργοποιημένο. Μια σκοτεινή κουκκίδα είναι ένα μαύρο πίξελ ή ένα υπό-πίξελ που είναι πάντα απενεργοποιημένο. Σας συνιστούμε να φυλάξετε το κουτί και το υλικό συσκευασίας, για να μπορέσετε να τα χρησιμοποιήσετε στην περίπτωση που θα χρειαστεί να μεταφέρετε τη συσκευή στο μέλλον, εάν χρειαστεί. Συχνότητα 2,4 GHz Εμβέλεια Σε εξωτερικούς χώρους: έως 300 μ. (σε οπτική ευθεία) Σε εσωτερικούς χώρους: έως 50 μ. Ρυθμός καρέ βίντεο 25 καρέ ανά δευτερόλεπτο Θερμοκρασία λειτουργίας0 έως 40 °C Σχετική υγρασία 20 έως 75% Μονάδα γονέα Οθόνη Οθόνη TFT LCD των 2,4" (6,1 εκ.) Επαναφορτιζόμενες μπαταρίεςΠακέτο επαναφορτιζόμενων μπαταριών που περιλαμβάνεται: – JH 103450 – Ιόντων Λιθίου–3,7V Βολτ 1800 mAh (χιλιοστοαμπερώρια) Τροφοδοτικό Κατασκευαστής: 5ESP Μοντέλο: 5E-AD060080-EΕίσοδος: 100~240 V AC, 50/60 Hz, 0,15 A μέγ.Έξοδος: 6 V DC / 800 mAΜονάδα μωρού Αισθητήρας εικόνας CMOS, έγχρωμος Φακός f 2.8mm, F 2.0 Νυχτερινή όραση 6 λυχνίες LED υπερύθρων Μπαταρίες 4 αλκαλικές μπαταρίες (LR03/AAA) (δεν περιλαμβάνονται) Τροφοδοτικό Κατασκευαστής: 5ESP Μοντέλο: 5E-AD060080-EΕίσοδος: 100~240 V AC, 50/60 Hz, 0,15 A μέγ.Έξοδος: 6 V DC / 800 mA 23Babytalker 3500 SEDS
