BRUKSANVISNING Babyviewer KS4240 TOPCOM

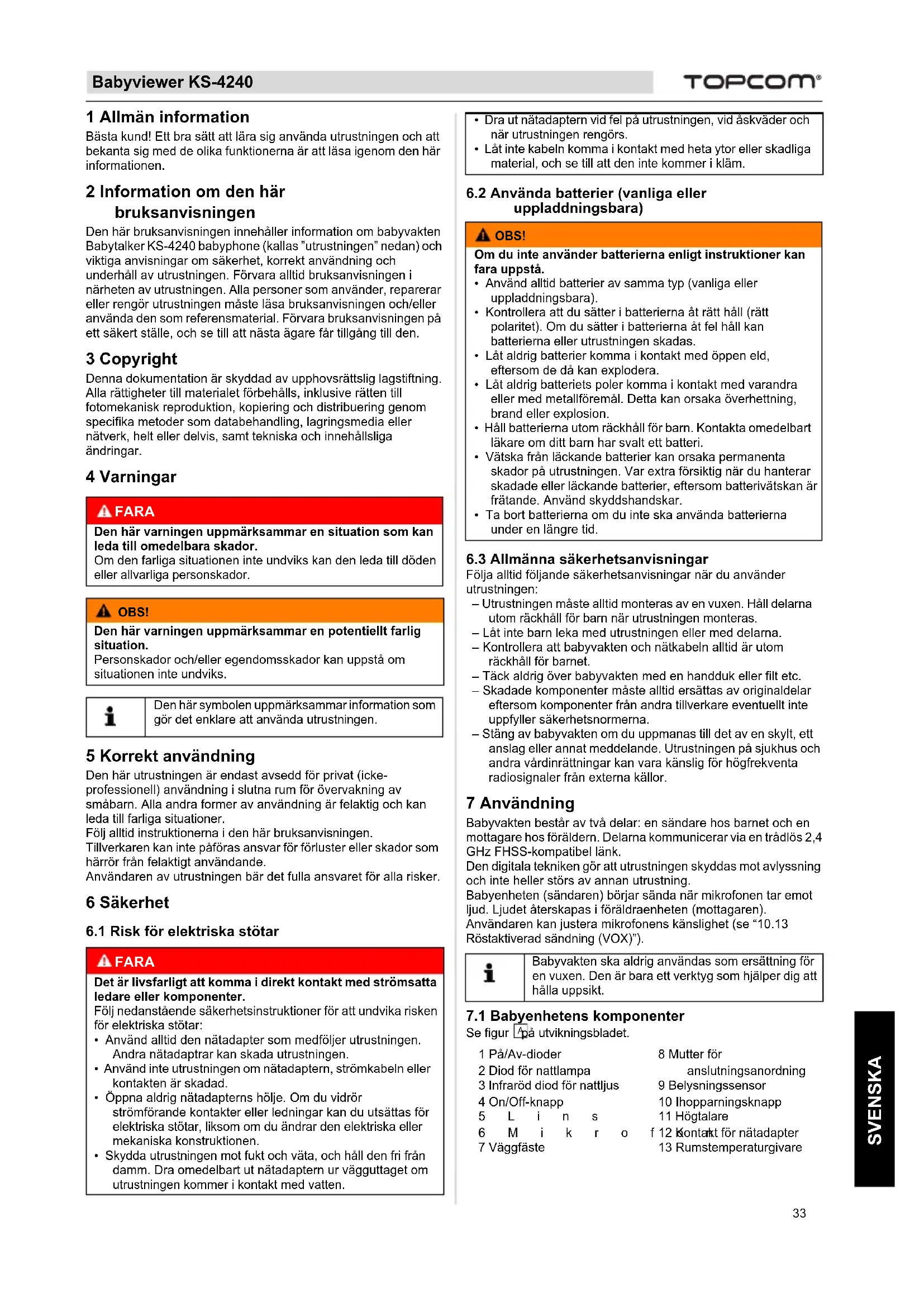

SVENSKA 1 Allmän information Bästa kund! Ett bra sätt att lära sig använda utrustningen och att bekanta sig med de olika funktionerna är att läsa igenom den här informationen. 2 Information om den här bruksanvisningen Den här bruksanvisningen innehåller information om babyvakten Babytalker KS-4240 babyphone (kallas ”utrustningen” nedan) och viktiga anvisningar om säkerhet, korrekt användning och underhåll av utrustningen. Förvara alltid bruksanvisningen i närheten av utrustningen. Alla personer som använder, reparerar eller rengör utrustningen måste läsa bruksanvisningen och/eller använda den som referensmaterial. Förvara bruksanvisningen på ett säkert ställe, och se till att nästa ägare får tillgång till den. 3 Copyright Denna dokumentation är skyddad av upphovsrättslig lagstiftning.Alla rättigheter till materialet förbehålls, inklusive rätten till fotomekanisk reproduktion, kopiering och distribuering genom specifika metoder som databehandling, lagringsmedia eller nätverk, helt eller delvis, samt tekniska och innehållsliga ändringar. 4 Varningar 5 Korrekt användning Den här utrustningen är endast avsedd för privat (icke-professionell) användning i slutna rum för övervakning av småbarn. Alla andra former av användning är felaktig och kan leda till farliga situationer.Följ alltid instruktionerna i den här bruksanvisningen.Tillverkaren kan inte påföras ansvar för förluster eller skador som härrör från felaktigt användande.Användaren av utrustningen bär det fulla ansvaret för alla risker. 6 Säkerhet

6.1 Risk för elektriska stötar

6.2 Använda batterier (vanliga eller

6.3 Allmänna säkerhetsanvisningar

Följa alltid följande säkerhetsanvisningar när du använder utrustningen:– Utrustningen måste alltid monteras av en vuxen. Håll delarna utom räckhåll för barn när utrustningen monteras.– Låt inte barn leka med utrustningen eller med delarna.– Kontrollera att babyvakten och nätkabeln alltid är utom räckhåll för barnet.– Täck aldrig över babyvakten med en handduk eller filt etc. – Skadade komponenter måste alltid ersättas av originaldelar eftersom komponenter från andra tillverkare eventuellt inte uppfyller säkerhetsnormerna.– Stäng av babyvakten om du uppmanas till det av en skylt, ett anslag eller annat meddelande. Utrustningen på sjukhus och andra vårdinrättningar kan vara känslig för högfrekventa radiosignaler från externa källor. 7 Användning Babyvakten består av två delar: en sändare hos barnet och en mottagare hos föräldern. Delarna kommunicerar via en trådlös 2,4 GHz FHSS-kompatibel länk. Den digitala tekniken gör att utrustningen skyddas mot avlyssning och inte heller störs av annan utrustning.Babyenheten (sändaren) börjar sända när mikrofonen tar emot ljud. Ljudet återskapas i föräldraenheten (mottagaren). Användaren kan justera mikrofonens känslighet (se “10.13 Röstaktiverad sändning (VOX)”).

7.1 Babyenhetens komponenter

Se figur på utvikningsbladet. FARA Den här varningen uppmärksammar en situation som kan leda till omedelbara skador.Om den farliga situationen inte undviks kan den leda till döden eller allvarliga personskador. OBS!Den här varningen uppmärksammar en potentiellt farlig situation.Personskador och/eller egendomsskador kan uppstå om situationen inte undviks.Den här symbolen uppmärksammar information som gör det enklare att använda utrustningen. FARA Det är livsfarligt att komma i direkt kontakt med strömsatta ledare eller komponenter.Följ nedanstående säkerhetsinstruktioner för att undvika risken för elektriska stötar:• Använd alltid den nätadapter som medföljer utrustningen. Andra nätadaptrar kan skada utrustningen.• Använd inte utrustningen om nätadaptern, strömkabeln eller kontakten är skadad.• Öppna aldrig nätadapterns hölje. Om du vidrör strömförande kontakter eller ledningar kan du utsättas för elektriska stötar, liksom om du ändrar den elektriska eller mekaniska konstruktionen.• Skydda utrustningen mot fukt och väta, och håll den fri från damm. Dra omedelbart ut nätadaptern ur vägguttaget om utrustningen kommer i kontakt med vatten.• Dra ut nätadaptern vid fel på utrustningen, vid åskväder och när utrustningen rengörs.• Låt inte kabeln komma i kontakt med heta ytor eller skadliga material, och se till att den inte kommer i kläm. OBS! Om du inte använder batterierna enligt instruktioner kan fara uppstå. • Använd alltid batterier av samma typ (vanliga eller uppladdningsbara).• Kontrollera att du sätter i batterierna åt rätt håll (rätt polaritet). Om du sätter i batterierna åt fel håll kan batterierna eller utrustningen skadas.• Låt aldrig batterier komma i kontakt med öppen eld, eftersom de då kan explodera.• Låt aldrig batteriets poler komma i kontakt med varandra eller med metallföremål. Detta kan orsaka överhettning, brand eller explosion.• Håll batterierna utom räckhåll för barn. Kontakta omedelbart läkare om ditt barn har svalt ett batteri. • Vätska från läckande batterier kan orsaka permanenta skador på utrustningen. Var extra försiktig när du hanterar skadade eller läckande batterier, eftersom batterivätskan är frätande. Använd skyddshandskar.• Ta bort batterierna om du inte ska använda batterierna under en längre tid.Babyvakten ska aldrig användas som ersättning för en vuxen. Den är bara ett verktyg som hjälper dig att hålla uppsikt.1 På/Av-dioder2 Diod för nattlampa3 Infraröd diod för nattljus4 On/Off-knapp5Lins6Mikrofon7 Väggfäste8 Mutter för anslutningsanordning9 Belysningssensor10 Ihopparningsknapp11 Högtalare12 Kontakt för nätadapter13 Rumstemperaturgivare ABabytalker 3500 SEDS

7.2 Föräldraenhetens komponenter

Se figur på utvikningsbladet.

7.3 Displaybeskrivning

8 Använda för första gången

8.1 Paketet innehåller

Utrustningen är standardutrustad med följande komponenter:

8.2 Installera batterier i babyenheten

– Vrid skruven på batteriluckan på enhetens baksida 90° moturs och ta bort batteriluckan.– Sätt i fyra alkaliska AAA-batterier (LR03) i batterifacket. Kontrollera att du sätter i batterierna åt rätt håll.– Stäng batterifacket.

babyenheten till elnätet Sätt i kontakten från adaptern i babyenhetens nätströmsuttag och sätt i adaptern i ett vägguttag (100~240 V - 50/60 Hz).

8.4 Installera det laddningsbara batteripaketet i

föräldraenheten – Vrid bältesklämma uppåt.– Öppna batterifacket och sätt i Li-ion-batteripacket– Stäng försiktigt batteripacket och vrid tillbaka bältesklämman nedåt.

8.5 Ansluta föräldraenheten till elnätet

– Anslut adaptern för laddningsdockan till strömförsörjningen (100~240 V – 50/60 Hz). Placera huvudenheten på laddningsdockan. 9 Installera Babyviewer KS-4240

• Placera kameran på en lämplig plats, rikta kameralinsen mot observationsområdet.• Justera vinkeln genom att rotera kameran. 10 Användning

10.1 Stänga av och sätta på babyenheten och

föräldraenheten – Tryck på på/av-knappen för att slå på föräldraenheten. Displayen är aktiverad.– Sätt på babyenheten genom att skjuta Av/på-knappen uppåt. Av/på-dioden aktiveras.– Tryck på på/av-knappen för att stänga föräldraenheten (tryck och håll inne tills displayen slocknar).– Sätt på babyenheten genom att skjuta Av/på-knappen uppåt .

10.2 Babytelefonläge.

Babyviewern kan också användas som en ljudbabytelefon, detta är en möjlighet att spara energi. Följ proceduren nedan.– Se till att VOX-funktionen är avstängd, se avsnittet VOX för anvisningar (se “10.13 Röstaktiverad sändning (VOX)”).– Tryck på på/av-knappen för att gå till läget ljudbabytelefon.– Tryck på på/av-knappen igen för att slå på displayen igen.14 Volymdioder15 Mikrofon16 Öka volymen/Nästa menyalternativ 17 Minska volymen/Föregående menyalternativ 18 Musikknapp 19 Kameraknapp 20 2,4" (6,1 cm) färgdisplay21 LED för länk22 På/Av-dioder23 Menyknapp 24 PTT-knapp 25 Av/på-knapp 26 Bältesklämma27 Högtalare 28 LaddningsdockaUtom räckvidd eller ingen anslutningIkon för LCD-displayens ljusstyrkaVolymikon Ikon för temperaturenhetMelodi-ikon Ikon för nattlampa- 1 babyenhet- 1 föräldraenhet- 2 nätadaptrar- 1 bruksanvisning- 1 laddningsbart Li-ion-batteri• Du kan använda babyenheten med fyra AAA-batterier (LR03, alkaliska batterier rekommenderas) eller den medföljande adaptern. • Det går inte att ladda batterier med babyenheten.• Låt alltid batterierna sitta i enheten, även om du använder adaptern. Enheten byter då automatiskt till batteridrift vid ett strömavbrott.Vrid inte skruven förbi markeringen ”OPEN”.Blanda aldrig använda batterier med nya batterier.

1 x AAA OBS!• Se till att vägguttaget är lätt åtkomligt så att du snabbt kan dra ut adaptern om det skulle bli nödvändigt.• Använd endast den medföljande adaptern (6 V DC/800 mA). OBS!• Använd endast det medföljande Li-ion-batteriet i föräldraenheten.Det tar cirka 10 timmar att ladda batterierna helt. OBS!Placera inte kameran och kablarna inom räckhåll för babyn!Placera kameran på minst 1 meters avstånd från babyn.Föräldraenheten försöker hitta babyenheten. Om en bild från kameran visas har enheterna kontakt.

10.3 Kontrollera anslutningen mellan

föräldraenheten och babyenheten Du bör alltid kontrollera den trådlösa anslutningen innan du använder babyvakten för första gången.– Ställ föräldraenheten i samma rum som babyenheten på minst två meters avstånd.– Sätt på båda enheterna. Föräldraenheten försöker hitta babyenheten.– Displayen på föräldraenheten visar den inspelade bilden från babyenheten efter att anslutningen har upprättats (monitorläge).– Det ljud som registreras av mikrofonen återskapas av föräldraenheten.– Volymen på det återgivna ljudet visas med ett antal lysdioder högst upp på föräldraenheten.Ju högre volymen är, desto fler lysdioder tänds.– Om ingen anslutning upprättas, visas "OUT OF RANGE".

10.4 Indikation Utom räckvidd

På en öppen plats kan babyenheten som mest placeras 300 meter ifrån föräldraenheten. Räckvidden kan påverkas av hinder mellan sändare och mottagare, till exempel väggar av puts eller tegel. Dessutom påverkar förstärkta betonggolv räckvidden betydligt. I ett bostadshus är den normala räckvidden upp till 50 meter och två våningar.– Om anslutningen avbryts, visas "OUT OF RANGE".– Minska avståndet mellan föräldraenheten och babyenheten tills enheterna får kontakt.

10.5 Ställa in volymen på föräldraenheten

Det finns 5 volymnivåer. – Tryck på för att öka volymen.– Tryck på för att minska volymen.

10.6 Ställa in ljusstyrkan på föräldraenhetens

display När displayen är på.– Tryck en gång på menyknappen . Ikonen för ljusstyrka visas.– Tryck på knappen Upp eller Ned för att välja önskad ljusstyrka (5 steg).– Tryck på menyknappen för att bekräfta.– Efter 10 sekunder går föräldraenheten över i monitorläge.

10.7 Temperaturvisning

När displayen är på visas temperaturen i babyns rum i det nedre högra hörnet.Så här ställer du in temperaturenheten:– Tryck två gånger på menyknappen . Temperaturikonen visas.– Tryck på knappen upp eller ned för att välja °C (Celsius), °F (Fahrenheit).– Tryck på menyknappen för att bekräfta.– Efter 10 sekunder går föräldraenheten över i monitorläge.

10.8 Temperaturvarning

Du kan ställa in en hög/låg temperaturvarning, enheten kommer att avge en signal när temperaturen kommer att gå utöver det förinställda området.– Tryck på menyknappen 3 gånger för att ställa in den högsta temperaturen mellan 25°C och 39°C.– Tryck på menyknappen 4 gånger för att ställa in den lägsta temperaturen mellan 10°C och 24°C.– Du kan ändra temperaturen genom att trycka på upp- eller nedknappen .– För att stänga av temperaturvarningen, välj OFF i båda lägena.

Föräldraenheten har X2 zoom digital visningsfunktion.– När föräldraenheten är i X1 visningsläge, tryck och håll nere menyknappen i 2 sekunder,– Livevisningsområdet kommer att förändras till X2 zoomläge omedelbart. Samtidigt, kommer fyra riktningspilar att visas i mitten av skärmen.– Tryck på uppknappen eller nedknappen för att flytta skärmen uppåt och nedåt.– Tryck på kameraknappen för att flytta skärmen till vänster.– Tryck på musikknappen för att flytta skärmen till höger. – Tryck på menyknappen för att gå tillbaka till övervakningsläget.

10.10 Prata med babyn

Du kan använda föräldraenheten när du vill prata med ditt barn.– Tryck på knappen Prata på föräldraenheten och håll den intryckt.– Håll föräldraenheten vertikalt med mikrofonen ungefär 10 cm från munnen och tala rakt in i mikrofonen.– Släpp upp knappen när du har pratat klart.

10.11 Spela en vaggvisa

Det finns fem förprogrammerade vaggvisor i babyenheten.– För att spela för närvarande valda vaggvisa eller stoppa uppspelningen, tryck på musikknappen på babyenheten. – Om du vill välja en annan vaggvisa, tryck upprepade gånger på uppknappen tills önskad vaggvisa väljs. Vaggviseikonen visar den valda vaggvisan (1 till 5).– Tryck på på/av-knappen när den önskade vaggvisan väljs.

10.12 Tända och släcka nattlampan

– Tryck på menyknappen 5 gånger. Nattlampeikonen visas.– Tryck på upp- eller nedknappen för att sätta nattlampan på "ON" (nattlampan är på) eller "OFF". – Tryck på menyknappen för att bekräfta.– Efter 10 sekunder går föräldraenheten över i monitorläge.

10.13 Röstaktiverad sändning (VOX)

Under natten och för att spara energi kan Babyviewer KS-4240 ställas in i VOX-läge.I VOX-läge aktiveras displayen så snart som mikrofonen på babyenheten registrerar ljud.Du kan ställa in hur känslig babyvaktens mikrofon (VOX) ska vara. Om känsligheten är för hög kan babyenheten registrera svaga ljud från omgivningen.– Tryck på knappen 6 gånger. "VOX" visas.– Tryck upprepade gånger på eller tills rätt VOX-känslighet visas. – Välj '"OFF" för att stänga av VOX-läge. – Tryck på menyknappen för att bekräfta.

Kameran har 6 stycken lysdioder med hög ljusstyrka för att få klara bilder i mörker. När den inbyggda ljussensorn uppfattar den omgivande ljusnivån som låg kommer lysdioderna automatiskt att aktiveras.

Låt barnet vänja sig vid pratfunktionen innan du använder den på riktigt.Känsligheten visas med en svart stapel på displayen: - hög känslighet - låg känslighetBilden blir automatiskt svartvit när nattljusläget används.

10.15 Registrering av föräldraenheten med

babyenheten eller registrera en ny kamera. Upp till 4 babyenheter kan registreras till en föräldraenhet.För att omregistrera din babyenhet, eller registrera en ny babyenhet, följ proceduren nedan:– Slå på föräldraenheten– I övervakningsläge, tryck och håll ned kameraknappen i 5 sekunder, den kommer att gå till registreringsläget.– Efter att registreringsikonen visats, kommer uppknappen eller nedknappen att välja kamerakanal [C1] eller [C2] eller [C3] eller [C4] som du vill att babyenheten ska paras ihop med. – Tryck och släpp menyknappen för att bekräfta vilket kameranummer som skall registreras.– Länklysdioden kommer därefter att blinka snabbt i 10 sekunder.– Slå PÅ babyenheten. Tryck på ihopparningsknappen en gång (på baksidan av kameran).– Om registreringen är klar visas kameravideo på LCD-skärmen och återgår till normalläge. Babyenheten återgår till normalläge också.– Om registreringstiden gått ut eller registreringen misslyckades, visas "Out of Range" på LCD-skärmen.OBS: Om en viss kanal redan registrerats, att registrera denna kanal igen kommer att skriva över den gamla registreringen.

När mer än en kamera är registrerad. I övervakningsläget:– Tryck på kameraknappen kort. Kameranumret visas.– Tryck på kameraknappen igen för att välja en annan kamera eller välj "SCAN". I skanningsläget kommer varje kamerabild visas sekventiellt.Om endast en kamera registrerats, får ett kort tryck på kameraknappen ingen respons! 11 Rengöring och underhåll I det här avsnittet finns viktiga instruktioner om hur du rengör och underhåller utrustningen. Om du följer instruktionerna minskar du risken för problem med utrustningen och för skador som beror på bristande underhåll.

11.1 Säkerhetsföreskrifter

– Rengör utrustningen med en mjuk och något fuktad trasa.– Rengör kontakter och anslutningar med en torr borste.– Rengör batterikontakter och batterifacket med en torr trasa som inte luddar.– Stäng av enheten om den blir våt och ta genast ut batterierna. Torka ur batterifacket med en mjuk trasa för att minimera risken för vattenskador.Lämna batterifacket öppet tills det har torkat helt.Använd inte utrustningen förrän den har torkat helt.

– Kontrollera batterierna (vanliga och uppladdningsbara) i utrustningen med jämna mellanrum och ersätt vid behov.– Kontrollera om kontakter och kablar är skadade. 12 Felsökning I det här avsnittet finns viktiga instruktioner för att hitta och åtgärda problem. Om du följer instruktionerna minskar du risken för fara och skador.

12.1 Säkerhetsföreskrifter

12.2 Vanliga problem och lösningar

Du kan använda följande tabell när du försöker hitta och lösa enklare problem. FARA Livsfara på grund av elektriska stötar!• Innan du rengör utrustningen måste du stänga av den och dra ut nätsladden ur vägguttaget. OBS! Risk för läckande batterivätskaVätska från läckande batterier (engångsbatterier eller uppladdningsbara batterier) kan orsaka personskador (hudirritation) eller skador på utrustningen. Använd skyddshandskar. OBS!

• Använd inte rengöringsmedel eller lösningsmedel. De kan skada höljet eller läcka in i utrustningen och orsaka permanenta skador.

• Om du misstänker att utrustningen är skadad på något sätt bör du låta en fackman undersöka den innan du använder den igen. FARA Livsfara på grund av elektriska stötar!• Dra alltid ut nätkontakten innan du försöker åtgärda ett problem. OBS! Risk för skador på grund av felaktiga reparationerFelaktigt utförda reparationer kan utsätta användaren för allvarliga faror och kan skada utrustningen. • Försök aldrig att modifiera eller reparera utrustningen. • Låt alltid en behörig fackman eller ett servicecenter utföra reparationer av utrustningen eller kablarna. • Om du misstänker att utrustningen har skadats (om den till exempel har ramlat i golvet) bör du låta en fackman undersöka utrustningen innan du använder den igen.Problem Möjlig orsak Lösning Det uppladdningsbara batteriet i föräldraenheten laddas inteLaddningsstationens kontakt sitter inte iAnslut kontaktenSmutsiga kontakter. Rengör batteriets poler och laddnings-stationens kontak-ter med en mjuk trasa.Det uppladdningsbara batteriet är skadatByt ut batteriet.Det går inte att sätta på föräldraenheten (displayen visar ingenting)Det laddningsbara batteriet är inte laddat.Ladda batteriet.Utrustningen är skadad.Kontakta kundtjänst.Ikonen "utom räckkvidd" visas föräldraenhetens displayBabyenheten är inte på. Sätt på babyenhetenFöräldraenheten och babyenheten står för långt från varandra.Minska avståndet mellan föräldraenheten och babyenheten.Föräldraenheten har inte registrerats med babyenheten.Registrera föräldraenheten med babyenheten (se “10.15 Registrera föräldraenheten med babyenheten”37 Babyviewer KS-4240

12.3 Registrera föräldraenheten med

babyenheten – Stäng av babyenheten.– Täck ljussensorn med en mörk filt och sätt på babyenheten. Strömdioden på babyenheten blinkar i ungefär 15 sekunder.– Med föräldraenheten påslagen trycker du på spela upp-knappen under några sekunder.– En ikon visas på displayen. – Tryck på menyknappen för att bekräfta valet. – "C1 …." Visas först sedan "C1 …. OK". När en anslutning upprättas visas bilden som uppfattas av linsen på displayen. 13 Förvaring och hanteringsinstruktioner

Ta ut batterierna (vanliga eller uppladdningsbara) från föräldraen-heten och babyenheten.Förvara utrustningen på en torr plats.

13.2 Återvinning av förpackningsmaterial

Förpackningsmaterialet är miljövänliga material som kan återvinnas i din lokala återvinningscentral.

13.3 Återvinning (miljöskydd)

Utrustningen ska återvinnas enligt EU-direktiv WEEE 2002/96/EC (Waste Electrical and Electronic Equipment) om återvinning av elektriska och elektroniska komponenter. Kontakta din lokala återvinningscentral för mer information.Lämna batterierna (vanliga eller uppladdningsbara) till en miljöstation eller i enlighet med lokala föreskrifter. 14 Tekniska specifikationer 15 Försäkran om överensstämmelse Tristar försäkrar härmed att produkten uppfyller alla grundläggande krav samt andra relevanta bestämmelser i direktiv 1999/5/EC.Denna försäkran om överensstämmelse finns på www.tristare.eu 16 Tristar-garanti

Garantiperioden på Tristar produkter omfattar 24 månader. Garantin börjar gälla på inköpsdagen. Standardbatterier och uppladdningsbara batterier (typ AA/AAA) omfattas inte av garantin.Förbrukningsvaror eller defekter som har obetydlig inverkan på utrustningens funktion eller värde omfattas inte av garantin.Garantianspråket måste styrkas genom uppvisande av inköpskvitto i original eller kopia, där inköpsdatumet och enhet/modell anges.

16.2 Policy för LCD-defekter

Trots högsta möjliga standard kan den komplicerade tillverkningen av LCD-skärmar (flytande kristall) ändå ge upphov till smärre visuella defekter. Vi ger dock garantiservice för Babyviewer LCD-skärmen om den har något av följande:– Tre ljusa punkter, fem mörka punkter eller sammanlagt åtta ljusa och/eller mörka punkter– Två intilliggande ljusa eller mörka punkter.– Tre ljusa och/eller mörka punkter inom ett område på 15 mm i diameter.Detta är de standardgarantier som TFT LCD-tillverkare erbjuder för LCD-skärmar. Därför kommer, enligt eget gottfinnande, produkten att repareras eller bytas ut. Observera: En ljus punkt är en vit punkt eller en subpixel som alltid är tänd. En mörk punkt är en svart punkt eller en subpixel som alltid är släckt.Fel kamera är vald. Se "10.16 Välja kamera"Det låter ingenting ur föräldraenhetenVolyminställningen på föräldraenheten kan vara för lågt ställd.Öka volymen på föräldraenheten.Mikrofonens känslighet på babyenheten kan vara för låg.Kontrollera känsligheten och volyminställningen föräldraenheten, och öka den om det behövs.Dålig räckvidd och störningar under sändning.Utrustningens räckvidd beror på omgivningen.Stål och betongväggar kan påverka signalerna.Försök att undvika hinder, om det är möjligt.Utrustningen avger en högfrekvent ton. Föräldraenheten och babyenheten står för nära varandra.Öka avståndet till minst 2 meterVi rekommenderar att du behåller kartongen och förpackningsmaterialet så att du kan använda dem när utrustningen ska transporteras.Frekvens 2,4GHzRäckvidd Utomhus: upp till 300 m (öppet synfält)Inomhus: upp till 50 m Videobildhastighet 25 fpsDriftstemperatur 0 °C till 40 °C20% till 75% relativ luftfuktighetFöräldraenhetDisplay 2,4" (6,1 cm) TFT LCD Problem Möjlig orsak Lösning
