ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FTXP 2600W DAIKIN

Εγχειρίδιο εγκατάστασης

Κλιματιστικό χώρου Daikin

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 69

1.1 Πληροφορίες για το παρόν έγγραφο 69

2 Πληροφορίες για τη συσκευασία 69

2.1 Εσωτερική μονάδα 70

2.1.1 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα.... 70

3 Σχετικά με τη μονάδα 70

3.1 Διάταξη συστήματος 70

3.2 Εύρος λειτουργίας 70

4 Προετοιμασία 70

4.1 Την προετοιμασία του χώρου εγκατάστασης 70

4.1.1 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα.... 70

4.2 Προετοιμασία των σωληνώσεων ψυκτικού 71

4.2.1 Απαιτήσεις σωλήνωσης ψυκτικού 71

4.2.2 Μόνωση σωληνώσεων ψυκτικού 71

5 Εγκατάσταση 71

5.1 Άνοιγμα της εσωτερικής μονάδας.... 71

5.1.1 Για να αφαιρέσετε την πρόσοψη.... 71

5.1.2 Για να τοποθετήσετε ξανά την πρόσοψη 71

5.1.3 Για να αφαιρέσετε τη μπροστινή σχάρα.... 71

5.1.4 Για να τοποθετήσετε ξανά τη μπροστινή σχάρα ...... 72

5.1.5 Για να αφαιρέσετε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων.... 72

5.1.6 Για να ανοίξετε το κάλυμμα συντήρησης.... 72

5.2 Εγκατάσταση της εσωτερικής μονάδας.... 72

5.2.1 Για να εγκαταστήσετε την πλακέτα προσάρτησης ..... 72

5.2.2 Για να ανοίξετε τρύπα στον τοίχο.... 73

5.2.3 Για να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων.... 73

5.2.4 Παροχή αποστράγγισης.... 73

5.3 Σύνδεση των σωληνώσεων ψυκτικού 75

5.3.1 Οδηγίες κατά τη σύνδεση της σωλήνωσης ψυκτικού.. 75

5.3.2 Για να συνδέσετε τις σωληνώσεις ψυκτικού στην εσωτερική μονάδα.... 75

5.4 Σύνδεση των ηλεκτρικών καλωδίων 75

5.4.1 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα.... 75

5.5 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας...... 76

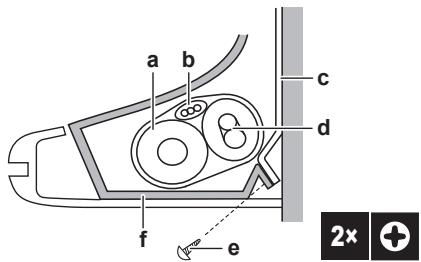

5.5.1 Για να μονώσετε τις σωληνώσεις αποχέτευσης, τις σωληνώσεις ψυκτικού και το καλώδιο διασύνδεσης ... 76

5.5.2 Για να περάσετε τους σωλήνες από την τρύπα στον τοίχο.... 76

5.5.3 Για να στερεώσετε τη μονάδα στη βάση εγκατάστασης.... 76

6 Ρύθμιση παραμέτρων 77

6.1 Για να ορίσετε διαφορετική διεύθυνση.... 77

7 Αρχική εκκίνηση 78

7.1 Λίστα ελέγχου πριν την έναρξη λειτουργίας 78

7.2 Εκτέλεση μιας δοκιμαστικής λειτουργίας 79

7.2.1 Για να εκτελέσετε δοκιμαστική λειτουργία κατά τη χειμερινή περίοδο 79

8 Απόρριψη 79

9 Τεχνικά χαρακτηριστικά 80

9.1 Διάγραμμα καλωδίωσης 80

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1 Πληροφορίες για το παρόν έγγραφο

ΠΛΗΡΟΦΟΡΙΕΣ

Βεβαιωθείτε ότι ο χρήστης έχει στη διάθεσή του μια έντυπη έκδοση της τεκμηρίωσης και ζητήστε να την φυλάξει για μελλοντική αναφορά.

Στοχευόμενο κοινό

ΠΛΗΡΟΦΟΡΙΕΣ

Αυτή η συσκευή προορίζεται για χρήση τόσο από εξειδικευμένους ή καταρτισμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα όσο και για εμπορική και οικιακή χρήση από μη ειδικούς.

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

- Γενικές προφυλάξεις ασφαλείας:

• Οδηγίες ασφαλείας που ΠΡΕΠΕΙ να διαβάσετε πριν την εγκατάσταση
• Μορφή: Έντυπο (στο κουτί της εσωτερικής μονάδας)

- Εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας:

• Οδηγίες εγκατάστασης
• Μορφή: Έντυπο (στο κουτί της εσωτερικής μονάδας)

- Οδηγός για τον τεχνικό εγκατάστασης:

• Προετοιμασία εγκατάστασης, καλές πρακτικές, στοιχεία αναφοράς,...
• Μορφή: Ψηφιακά αρχεία στη διεύθυνση http://www.daikineurope.com/support-and-manuals/product-information/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

• Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).
• Όλο το σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin extranet (χρειάζεται έγκριση).

2 Πληροφορίες για τη συσκευασία

2.1 Εσωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Τα σχήματα που ακολουθούν αποτελούν παραδείγματα και ενδέχεται να MHN αντιστοιχούν πλήρως με τη διάταξη του συστήματός σας.

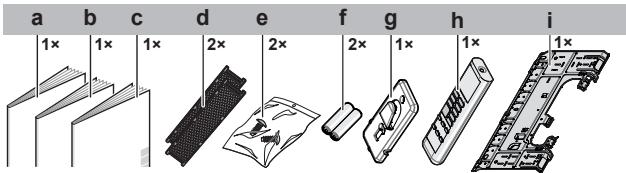

2.1.1 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα

1 Αφαιρέστε τα εξαρτήματα που βρίσκονται στην κάτω πλευρά της συσκευασίας.

a Εγχειρίδιο εγκατάστασης
b Εγχειρίδιο λειτουργίας
c Γενικές προφυλάξεις ασφαλείας
d Φίλτρο εξουδετέρωσης σσμών από τιτάνιο με επικάλυψη απατίτη και φίλτρο σωματιδίων από άργυρο (μόνο για FTXP)
e Bíđa στερέωσης εσωτερικής μονάδας (M4 × 12L). Ανατρέξτε στην ενότητα "5.5.3 Για να στερεώσετε τη μονάδα στη βάση εγκατάστασης" στη σελίδα 76.
f Ξηρή μπαταρία AAA.LR03 (αλκαλική) για το τηλεχειριστήριο
g Βάση τηλεχειριστηρίου
h Τηλεχειριστήριο
i Βάση εγκατάστασης

3 Σχετικά με τη μονάδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

Το ψυκτικό μέσο στο εσωτερικό της μονάδας είναι ήπια εύφλεκτο.

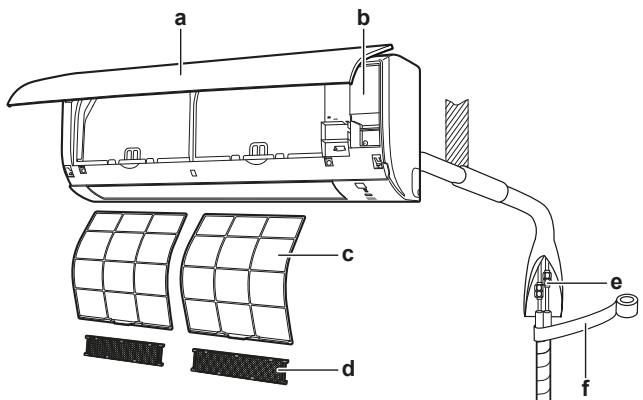

3.1 Διάταξη συστήματος

a b c d e f

a Εσωτερική μονάδα
b Κάλυμμα συντήρησης
c Φίλτρο αέρα
d Φίλτρο εξουδετέρωσης σσμών από τιτάνιο με επικάλυψη απατίτη και φίλτρο σωματιδίων από άργυρο (μόνο για FTXP)
e Σωλήνωση ψυκτικού, εύκαμπτος σωλήνας αποχέτευσης και καλώδιο διασύνδεσης
f Movωτική ταινία

3.2 Εύρος λειτουργίας

Τρόπος λειτουργίας	Εύρος λειτουργίας
Ψύξη ^(a)(b)	▪ Εξωτερική θερμοκρασία: -10 46^ ▪ Εσωτερική θερμοκρασία: 18 32^ ▪ Υγρασία εσωτερικού χώρου: ≤ 80%
Θέρμανση ^(a)	▪ Εξωτερική θερμοκρασία: -15 24^ ▪ Εσωτερική θερμοκρασία: 10 30^
Ξήρανση ^(a)	▪ Εξωτερική θερμοκρασία: -10 46^ ▪ Εσωτερική θερμοκρασία: 18 32^ ▪ Υγρασία εσωτερίκού χώρου: ≤ 80%

Όταν λειτουργεί εκτός του εύρους λειτουργίας:

(a) Μια διάταξη ασφαλείας μπορεί να διακόψει τη λειτουργία του συστήματος.
(b) Στην εσωτερική μονάδα μπορεί να εκδηλωθεί συμπύκνωση και να στάξει νερό.

4 Προετοιμασία

4.1 Την προετοιμασία του χώρου εγκατάστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

4.1.1 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Το επίπεδο ηχητικής πίεσης είναι χαμηλότερο από 70 dBA.

• Ροή αέρα. Βεβαιωθείτε ότι τίποτε δεν παρεμποδίζει τη ροή του αέρα.
• Αποστράγγιση. Βεβαιωθείτε ότι το νερό της συμπύκνωσης αποστραγγίζεται κανονικά.
• Μόνωση τοίχου. Όταν η θερμοκρασία στον τοίχο υπερβαίνει τους 30°C και η σχετική υγρασία το 80% ή όταν προσάγεται φρέσκος αέρας στον τοίχο, απαιτείται πρόσθετη μόνωση (ελάχιστο πάχος 10 mm, αφρός πολυαιθυλενίου).
• Αντοχή τοίχου. Ελέγξτε αν ο τοίχος ή το δάπεδο διαθέτουν επαρκή αντοχή για την παραλαβή του βάρους της μονάδας. Εάν υπάρχει κίνδυνος, ενισχύστε τον τοίχο ή το δάπεδο πριν από την εγκατάσταση της μονάδας.
• Αποστάσεις. Εγκαταστήστε τη μονάδα σε απόσταση τουλάχιστον 1,8 m από το δάπεδο και λάβετε υπόψη τις ακόλουθες απαιτήσεις σε ό,τι αφορά τις αποστάσεις από τους τοίχους και την οροφή:

≥30 ≥50 ≥50 (mm)

4.2 Προετοιμασία των σωληνώσεων ψυκτικού

4.2.1 Απαιτήσεις σωλήνωσης ψυκτικού

Διάμετρος σωλήνωσης ψυκτικού

Χρησιμοποιήστε τις ίδιες διαμέτρους με τις συνδέσεις στις εξωτερικές μονάδες:

Κατηγορία	Σωλήνωση υγρού L1	Σωλήνωση αερίου L1
20~35	∅6,4	∅9,5

Υλικό σωλήνωσης ψυκτικού

• Υλικό σωλήνωσης: Χαλκός αποξειδωμένος με φωσφορικό οξύ χωρίς ενώσεις.
• Συνδέσεις εκχείλωσης: Χρησιμοποιείτε μόνο ανοπτημένο υλικό.
• Βαθμός σκληρότητας και πάχος σωληνώσεων:

Εξωτερική διάμετρος (∅)	Βαθμός σκληρότητας	Πάχος (t)(a)
6,4 mm (1/4")	Ανοπτημένο (Ο)	≥0,8 mm

(a) Ανάλογα με την ισχύουσα νομοθεσία και τη μέγιστη πίεση λειτουργίας της μονάδας (δείτε «PS High» στην πινακίδα στοιχείων της μονάδας), ενδέχεται να απαιτείται η χρήση παχύτερης σωλήνωσης.

4.2.2 Μόνωση σωληνώσεων ψυκτικού

Εξωτερική διάμετρος σωλήνωσης ( _p )	Εσωτερική διάμετρος μόνωσης ( _i )	Πάχος μόνωσης (t)
6,4 mm (1/4")	8~10 mm	≥10 mm

Εάν η θερμοκρασία είναι υψηλότερη από 30°C και η υγρασία είναι υψηλότερη από RH 80%, το πάχος των μονωτικών υλικών θα πρέπει να είναι τουλάχιστον 20 mm, ώστε να αποφευχθεί η δημιουργία συμπυκνώματος στην επιφάνεια της μόνωσης.

5 Εγκατάσταση

5.1 Άνοιγμα της εσωτερικής μονάδας

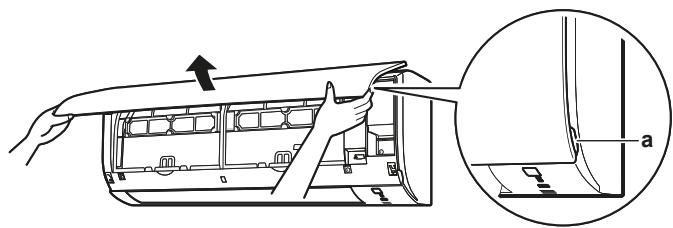

5.1.1 Για να αφαιρέσετε την πρόσοψη

1 Πιάστε την πρόσοψη από τις γλωττίδες που υπάρχουν και στις δύο πλευρές και ανοίξτε τη.

a Γλωττίδες πλαισίου

2 Αφαιρέστε την πρόσοψη σύροντάς τη προς τα αριστερά ή τα δεξιά και τραβώντας τη προς το μέρος σας.

Αποτέλεσμα: Θα αποσυνδεθεί ο άξονας της πρόσοψης σε 1 πλευρά.

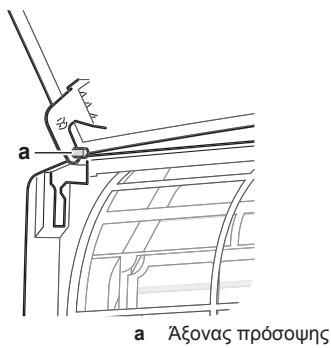

3 Αποσυνδέστε τον άξονα της πρόσοψης από την άλλη πλευρά με τον ίδιο τρόπο.

a a Άξονας πρόσοψης

5.1.2 Για να τοποθετήσετε ξανά την πρόσοψη

1 Τοποθετήστε την πρόσοψη. Ευθυγραμμίστε τους άξονες με τις σχισμές και σπρώξτε τους μέχρι το τέρμα.
2 Κλείστε την πρόσοψη αργά και πιέστε στις δύο πλευρές και στο κέντρο.

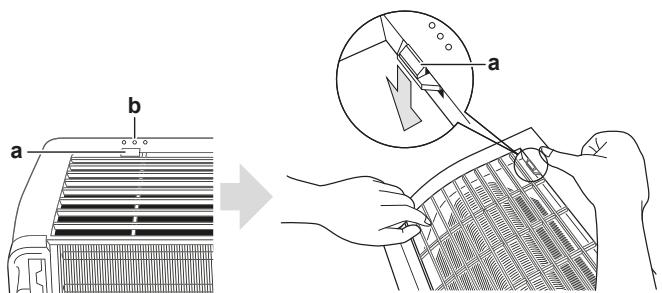

5.1.3 Για να αφαιρέσετε τη μπροστινή σχάρα

ΠΡΟΣΟΧΗ

Φοράτε επαρκή ατομικό προστατευτικό εξοπλισμό (προστατευτικά γάντια, γυαλιά ασφαλείας,...) κατά την εκτέλεση εργασιών εγκατάστασης, συντήρησης και σέρβις του συστήματος.

1 Αφαιρέστε την πρόσοψη για να αφαιρέσετε το φίλτρο αέρα.
2 Αφαιρέστε 2 βίδες από τη μπροστινή σχάρα.
3 Σπρώξτε προς τα κάτω τα 3 πάνω άγκιστρα που σημειώνονται με σύμβολο με 3 κύκλους.

a Άνω άγκιστρο
b Σύμβολο με 3 κύκλους

4 Συνιστούμε να ανοίξετε το πτερύγιο πριν αφαιρέσετε την μπροστινή σχάρα.

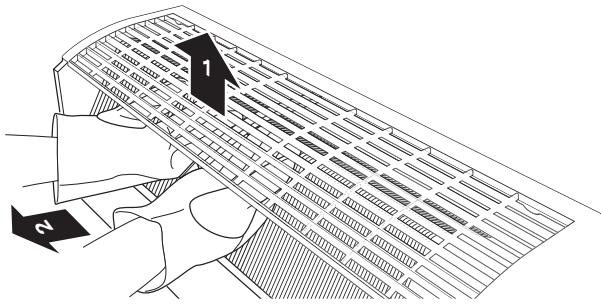

5 Τοποθετήστε και τα δύο χέρια σας κάτω από το κεντρικό τμήμα της μπροστινής σχάρας, σπρώξτε τη προς τα πάνω και, στη συνέχεια, προς το μέρος σας.

5.1.4 Για να τοποθετήσετε ξανά τη μπροστινή σχάρα

1 Τοποθετήστε τη μπροστινή σχάρα και ασφαλίστε καλά τα 3 άνω άγκιστρα.
2 Τοποθετήστε 2 βίδες (κατηγορία 20\~35) ξανά στη μπροστινή σχάρα.
3 Τοποθετήστε το φίλτρο αέρα και, στη συνέχεια, συνδέστε το μπροστινό πλαίσιο.

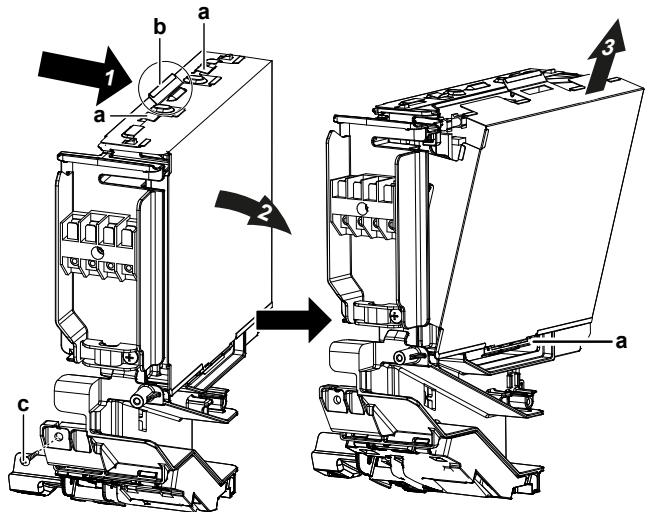

5.1.5 Για να αφαιρέσετε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων

1 Αφαιρέστε τη μπροστινή σχάρα.
2 Αφαιρέστε 1 βίδα από τον πίνακα ηλεκτρικών καλωδιώσεων.
3 Ανοίξτε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων τραβώντας το τμήμα του πάνω μέρους του καλύμματος που προεξέχει.
4 Ελευθερώστε τη γλωττίδα στο κάτω μέρος και αφαιρέστε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων.

a b 1 2 3 a c

a Γλωττίδα
b Προεξέχον τμήμα στο πάνω μέρος του καλύμματος
c Bíða

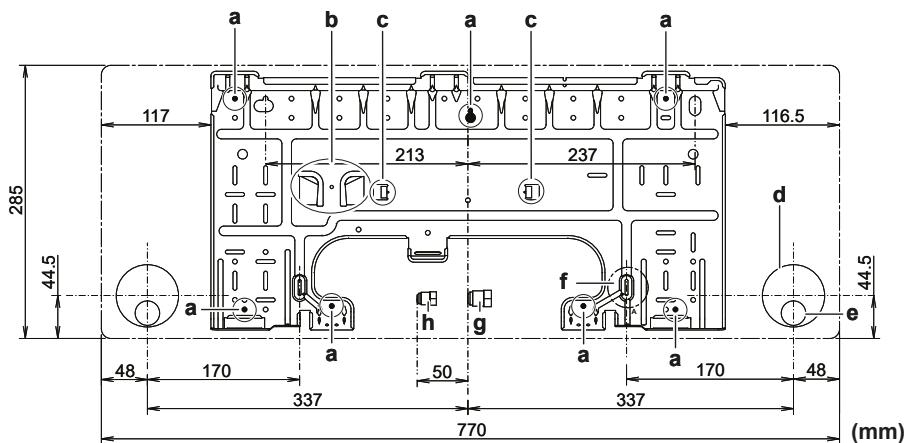

a b c a c a 117 285 44.5 116.5 213 237 d e 44.5 48 170 a h g f a a 170 48 337 337 770 (mm)

A Κατηγορία 20\~35

a Συνιστώμενα σημεία στερέωσης βάσης εγκατάστασης

b Υποδοχή για το κάλυμμα της θύρας του σωλήνα

c Προεξοχές για την τοποθέτηση αλφαδιού

d Διαμπερής οπή ∅65 mm

e Θέση σωλήνα αποστράγγισης

f Βάλτε το άκρο της μετροταινίας στο σύμβολο «▷»

g Άκρο σωλήνα αερίου

h Ãκρο σωλήνα υγρού

5 Για να τοποθετήσετε ξανά το κάλυμμα, βάλτε πρώτα την κάτω γλωπτίδα στο κουτί ηλεκτρικών καλωδιώσεων και σύρετε το κάλυμμα στις 2 πάνω γλωπτίδες.

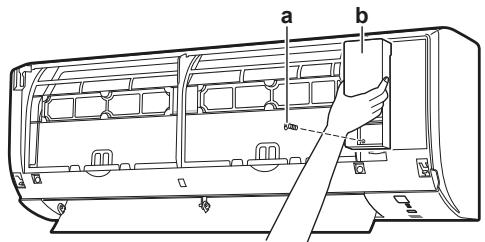

5.1.6 Για να ανοίξετε το κάλυμμα συντήρησης

1 Αφαιρέστε 1 βίδα από το κάλυμμα συντήρησης.
2 Τραβήξτε το κάλυμμα συντήρησης οριζόντια ώστε να βγει από τη μονάδα.

a b

a Bíđa kalúμματος συντήρησης

b Κάλυμμα συντήρησης

5.2 Εγκατάσταση της εσωτερικής μονάδας

5.2.1 Για να εγκαταστήσετε την πλακέτα προσάρτησης

1 Τοποθετήστε προσωρινά τη βάση εγκατάστασης.
2 Οριζοντιώστε τη βάση εγκατάστασης.
3 Σημαδέψτε τα κέντρα των σημείων διάτρησης στον τοίχο χρησιμοποιώντας μετροταινία. Βάλτε το άκρο της μετροταινίας στο σύμβολο «ι>».
4 Ολοκληρώστε την εγκατάσταση στερεώνοντας τη βάση εγκατάστασης στον τοίχο με βίδες M4×25L (του εμπορίου).

ΠΛΗΡΟΦΟΡΙΕΣ

Μπορείτε να φυλάξετε το κάλυμμα της θύρας του σωλήνα που έχετε αφαιρέσει στην υποδοχή της βάσης εγκατάστασης.

5.2.2 Για να ανοίξετε τρύπα στον τοίχο

ΠΡΟΣΟΧΗ

Σε τοίχους που περιέχουν μεταλλικό σκελετό ή μεταλλική πλάκα, χρησιμοποιήστε εντοιχισμένο σωλήνα και προστατευτικό πλαίσιο στην οπή διέλευσης για να αποτρέψετε ενδεχόμενη ανάπτυξη θερμότητας, ηλεκτροπληξία ή πυρκαγιά.

ΕΙΔΟΠΟΙΗΣΗ

Φροντίστε να σφραγίσετε τα κενά γύρω από τους σωλήνες με σφραγιστικό υλικό (προμήθεια από το εμπόριο τοπικά), για να αποτρέψετε τη διαρροή νερού.

1 Ανοίξτε μια μεγάλη διαμπερή οπή 65 mm στον τοίχο με κατωφερική κλίση προς τα έξω.
2 Περάστε έναν εντοιχιζόμενο σωλήνα στην τρύπα του τοίχου.
3 Εισαγάγετε ένα κάλυμμα τοίχου στον σωλήνα του τοίχου.

a b Ø65 c b a (mm)

a Εντοιχισμένος σωλήνας
b Στόκος
c Κάλυμμα τρύπας τοίχου

4 Αφού ολοκληρώσετε τις καλωδιώσεις, τη σωλήνωση ψυκτικού και τη σωλήνωση αποχέτευσης, ΜΗΝ ξεχάσετε να σφραγίσετε το κενό με στόκο.

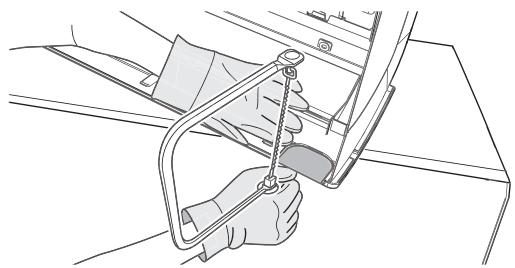

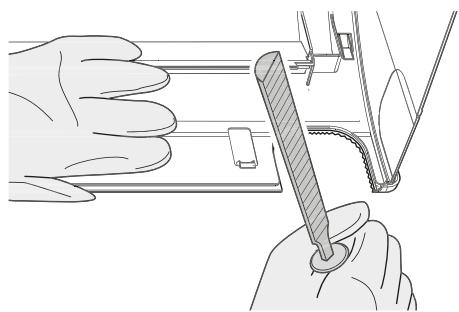

5.2.3 Για να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων

Για να συνδέσετε τον σωλήνα στην κάτω δεξιά πλευρά ή στην κάτω αριστερή πλευρά, ΠΡΕΠΕΙ να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων.

1 Κόψτε το κάλυμμα της θύρας εισαγωγής σωλήνων από το εσωτερικό της μπροστινής σχάρας με τοξωτό πριόνι.

2 Αφαιρέστε τυχόν γρέζια κατά μήκος του κομμένου τμήματος χρησιμοποιώντας μια ημικυκλική λίμα.

ΜΗΝ χρησιμοποιείτε λαβίδα για να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων καθώς αυτό θα προκαλούσε ζημιά στη μπροστινή σχάρα.

5.2.4 Παροχή αποστράγγισης

Βεβαιωθείτε ότι το νερό της συμπύκνωσης αποστραγγίζεται κανονικά. Αυτό περιλαμβάνει:

▪ Γενικές οδηγίες
- Σύνδεση της σωλήνωσης αποστράγγισης στην εσωτερική μονάδα

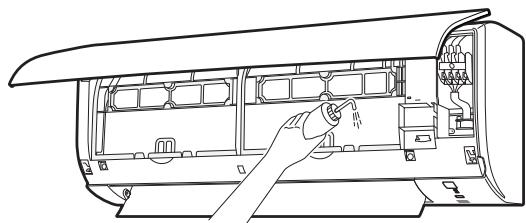

▪ Έλεγχος για διαρροές νερού

Γενικές οδηγίες

• Μήκος σωλήνα. Διατηρήστε τη σωλήνωση αποστράγγισης όσο πιο κοντή γίνεται.
• Μέγεθος σωλήνα. Αν απαιτείται επέκταση του σωλήνα αποχέτευσης ή εντοιχισμένος σωλήνας αποχέτευσης, χρησιμοποιήστε κατάλληλα εξαρτήματα για το μπροστινό άκρο του εύκαμπτου σωλήνα.

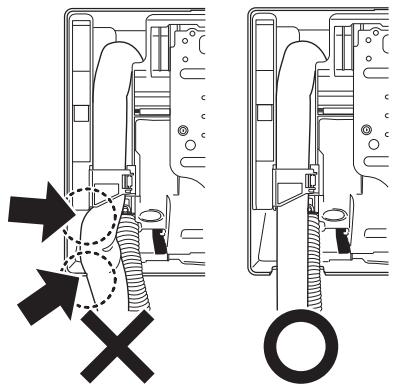

ΕΙΔΟΠΟΙΗΣΗ

• Εγκαταστήστε τον εύκαμπτο σωλήνα αποστράγγισης με κλίση προς τα κάτω.
  ▪ ΔΕΝ επιτρέπονται ελαιοσυλλέκτες.
• MHN βάζετε το άκρο του εύκαμπτου σωλήνα σε νερό.

- Προέκταση εύκαμπτου σωλήνα αποχέτευσης. Για να προεκτείνετε τον εύκαμπτο σωλήνα αποχέτευσης, χρησιμοποιήστε εύκαμπτο σωλήνα του εμπορίου με εσωτερική διάμετρο ∅16 mm. MHN ξεχάσετε να χρησιμοποιήσετε θερμομονωτικό σωλήνα στο εσωτερικό τμήμα του εύκαμπτου σωλήνα προέκτασης.

a Ø16 a Ø16 b c

a Εύκαμπτος σωλήνας αποχέτευσης που παρέχεται με την εσωτερική μονάδα
b Θερμομονωτικός σωλήνας (του εμπορίου)
c Επέκταση εύκαμπτου σωλήνα αποχέτευσης

- Άκαμπτος σωλήνας πολυβινυλοχλωριδίου. Κατά την απευθείας σύνδεση ενός άκαμπτου σωλήνα πολυβινυλοχλωριδίου (ονομαστική διάμετρος ∅13 mm) με τον εύκαμπτο σωλήνα αποχέτευσης, να χρησιμποιείτε σύνδεσμο σωλήνων αποχέτευσης του εμπορίου (ονομαστική διάμετρος ∅13 mm).

a Εύκαμπτος σωλήνας αποχέτευσης που παρέχεται με την εσωτερική μονάδα
b Υποδοχή αποχέτευσης ονομαστικής διαμέτρου ∅13 mm (του εμπορίου)
c Άκαμπτος σωλήνας πολυβινυλοχλωριδίου (του εμπορίου)

- Συμπύκνωση. Λάβετε μέτρα κατά της δημιουργίας συμπύκνωσης. Μονώστε ολόκληρη τη σωλήνωση αποστράγγισης στο εσωτερικό του κτιρίου.

1 Εισαγάγετε τον εύκαμπτο σωλήνα αποχέτευσης στον σωλήνα αποχέτευσης όπως φαίνεται στο ακόλουθο σχήμα, έτσι ώστε να ΜΗΝ βγει από τον σωλήνα αποχέτευσης.

≥50 mm

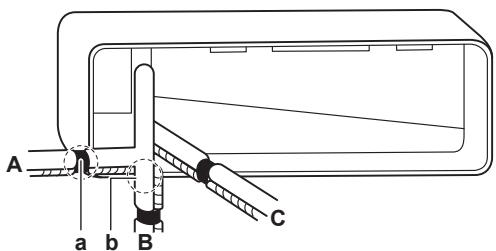

Για να συνδέσετε τη σωλήνωση στη δεξιά πλευρά, πίσω δεξιά ή κάτω δεξιά

ΠΛΗΡΟΦΟΡΙΕΣ

Η προεπιλεγμένη θέση από το εργοστάσιο είναι η εγκατάσταση των σωληνώσεων στη δεξιά πλευρά. Για εγκατάσταση των σωληνώσεων στην αριστερή πλευρά, αφαιρέστε τη σωλήνωση από τη δεξιά πλευρά και εγκαταστήστε τη στην αριστερή πλευρά.

1 Συνδέστε τον εύκαμπτο σωλήνα αποχέτευσης με αυτοκόλλητη ταινία βινυλίου στο κάτω μέρος των σωλήνων ψυκτικού.
2 Τυλίξτε μαζί τον εύκαμπτο σωλήνα αποχέτευσης και τους σωλήνες ψυκτικού με μονωτική ταινία.

A a b B C

A Σωληνώσεις δεξιάς πλευράς
B Σωληνώσεις δεξιού κάτω μέρους
C Σωληνώσεις δεξιού πίσω μέρους
a Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων στη δεξιά πλευρά.
b Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων δεξιά κάτω.

Για να συνδέσετε τη σωλήνωση στην αριστερά πλευρά, αριστερά πίσω ή αριστερά κάτω

ΠΛΗΡΟΦΟΡΙΕΣ

Η προεπιλεγμένη θέση από το εργοστάσιο είναι η εγκατάσταση των σωληνώσεων στη δεξιά πλευρά. Για εγκατάσταση των σωληνώσεων στην αριστερή πλευρά, αφαιρέστε τη σωλήνωση από τη δεξιά πλευρά και εγκαταστήστε τη στην αριστερή πλευρά.

1 Αφαιρέστε τη βίδα στερέωσης μόνωσης στη δεξιά πλευρά και αφαιρέστε τον εύκαμπτο σωλήνα αποχέτευσης.

2 Αφαιρέστε την τάπα αποχέτευσης στην αριστερή πλευρά και συνδέστε την στη δεξιά πλευρά.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ εφαρμόζετε λιπαντικό έλαιο (ψυκτικό λάδι) στην τάπα αποστράγγισης κατά την εισαγωγή της. Η τάπα αποστράγγισης μπορεί να υποστεί ζημιά και να προκαλέσει διαρροή αποστράγγισης από την τάπα.

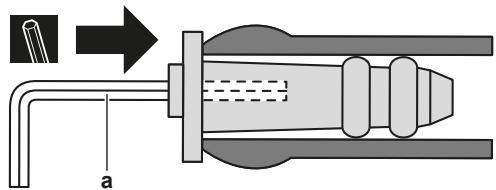

a

a Εξαγωνικό κλειδί 4 mm

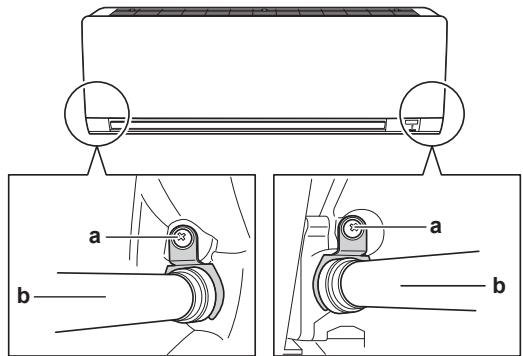

3 Εισαγάγετε τον εύκαμπτο σωλήνα αποχέτευσης στην αριστερή πλευρά και μην ξεχάσετε να τον σφίξετε με τη βίδα στερέωσης διαφορετικά, μπορεί να σημειωθεί διαρροή νερού.

a Bíđa στερέωσης μόνωσης
b Εύκαμπτος σωλήνας αποχέτευσης

4 Συνδέστε τον εύκαμπτο σωλήνα αποχέτευσης στην κάτω πλευρά των σωλήνων ψυκτικού με αυτοκόλλητη ταινία βινυλίου.

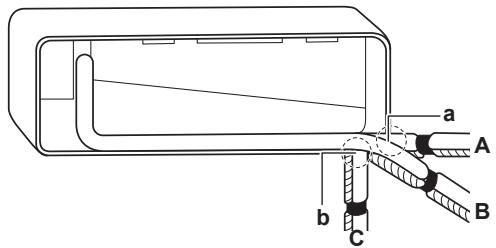

a A b C B

A Σωληνώσεις αριστερής πλευράς
B Σωληνώσεις αριστερού πίσω μέρους
C Σωληνώσεις αριστερού κάτω μέρους
a Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων στην αριστερή πλευρά.
b Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων αριστερά κάτω.

Έλεγχος για διαρροές νερού

1 Αφαιρέστε τα φίλτρα αέρα.
2 Σταδιακά ρίξτε περίπου 1 | νερό στο δοχείο αποχέτευσης και ελέγξτε για διαρροές νερού.

5.3 Σύνδεση των σωληνώσεων ψυκτικού

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

5.3.1 Οδηγίες κατά τη σύνδεση της σωλήνωσης ψυκτικού

Λάβετε υπόψη σας τις παρακάτω οδηγίες κατά τη σύνδεση των σωλήνων:

- Επικαλύψτε με λάδι αιθέρα ή εστέρα την εσωτερική επιφάνεια του εκχειλωμένου τμήματος κατά τη σύνδεση με ένα ρακόρ εκχείλωσης. Σφίξτε το ρακόρ με το χέρι κατά 3 ή 4 στροφές, προτού το σφίξετε γερά.

• Χρησιμοποιείτε ΠΑΝΤΑ 2 κλειδιά μαζί όταν χαλαρώνετε ένα ρακόρ εκχείλωσης.
• Όταν συνδέετε τις σωληνώσεις, να χρησιμοποιείτε ΠΑΝΤΑ ένα κλειδί σε συνδυασμό με ένα ροπόκλειδο, για να σφίξετε το ракόρ εκχείλωσης. Αυτό θα αποτρέψει το ράγισμα του ракόρ και τυχόν διαρροές.

a Ропóклеідо
b Γαλλικό κλειδί
c Σύνδεσμος σωλήνωσης
d Ρακόρ εκχείλωσης

Μέγεθος σωληνώσεων (mm)	Ροπή σύσφιξης (N·m)	Διαστάσεις εκχείλωσης (A) (mm)	Σχήμα εκχείλωσης (mm)
∅6,4	15~17	8,7~9,1
∅9,5	33~39	12,8~13,2
∅12,7	50~60	16,2~16,6

5.3.2 Για να συνδέσετε τις σωληνώσεις ψυκτικού στην εσωτερική μονάδα

• Μήκος σωλήνα. Διατηρήστε τη σωλήνωση ψυκτικού όσο πιο κοντή γίνεται.
• Συνδέσεις εκχειλώσεων. Συνδέστε την σωλήνωση ψυκτικού με την εσωτερική μονάδα με συνδέσεις εκχείλωσης.
• Μόνωση. Μονώστε τη σωλήνωση ψυκτικού, το καλώδιο διασύνδεσης και τον εύκαμπτο σωλήνα αποστράγγισης στην εσωτερική μονάδα ως εξής:

a b c d e f g

a Σωλήνας αερίου
b Μόνωση σωλήνα αερίου
c Καλώδιο διασύνδεσης
d Σωλήνας υγρού
e Μόνωση σωλήνα υγρού
f Movωτική ταίνία
g Εύκαμπτος σωλήνας αποστράγγισης

ΕΙΔΟΠΟΙΗΣΗ

Μονώστε οπωσδήποτε όλους τους σωλήνες ψυκτικού. Οποιαδήποτε εκτεθειμένη σωλήνωση ενδέχεται να προκαλέσει συμπύκνωση.

5.4 Σύνδεση των ηλεκτρικών καλωδίων

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, ΠΡΕΠΕΙ να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο συντήρησης ή άλλα άτομα με παρόμοια προσόντα, προς αποφυγή κινδύνου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ συνδέετε το καλώδιο τροφοδοσίας στην εσωτερική μονάδα. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• MHN χρησιμοποιείτε στο εσωτερικό του προϊόντος ηλεκτρικά εξαρτήματα που αγοράσατε από τοπικά καταστήματα.
• MHN διακλαδώνετε την παροχή ηλεκτρικού ρεύματος για την αντλία αποστράγγισης κλπ., από το μπλοκ ακροδεκτών. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι σωλήνες θα είναι πολύ ζεστοί.

5.4.1 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα

Οι ηλεκτρολογικές εργασίες θα πρέπει να εκτελούνται σύμφωνα με το εγχειρίδιο εγκατάστασης και τους εθνικούς κανονισμούς ηλεκτρικών καλωδιώσεων ή τους κώδικες πρακτικής.

1 Τοποθετήστε την εσωτερική μονάδα πάνω στα άγκιστρα της βάσης εγκατάστασης. Χρησιμοποιήστε ως οδηγό τα σημάδια «Δ».

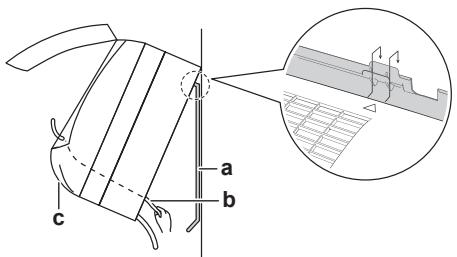

a b c

a Βάση εγκατάστασης (αξεσουάρ)
b Καλώδιο διασύνδεσης
c Οδηγός καλωδίων

2 Ανοίξτε την πρόσοψη και, στη συνέχεια, το κάλυμμα συντήρησης. Ανατρέξτε στην ενότητα "5.1 Άνοιγμα της εσωτερικής μονάδας" στη σελίδα 71.
3 Περάστε το καλώδιο διασύνδεσης από την εξωτερική μονάδα μέσα από τη διαμπερή τρύπα στον τοίχο, στο πίσω μέρος της εσωτερικής μονάδας και φέρτε το στην μπροστινή πλευρά.

Σημείωση: Αν το καλώδιο διασύνδεσης είναι απογυνμνωμένο από πριν, καλύψτε τα άκρα με μονωτική ταινία.

4 Κάμψτε το άκρο του καλωδίου προς τα πάνω.

ΕΙΔΟΠΟΙΗΣΗ

• Βεβαιωθείτε ότι διατηρείτε τη γραμμή τροφοδοσίας σε απόσταση από τη γραμμή μετάδοσης. Η καλωδίωση μετάδοσης και η καλωδίωση παροχής ρεύματος μπορούν να διασταυρώνονται, αλλά ΔΕΝ μπορούν να είναι παράλληλες.
• Προκειμένου να αποφευχθούν τυχόν ηλεκτρικές παρεμβολές, η απόσταση μεταξύ των δύο καλωδιώσεων θα πρέπει να είναι ΠΑΝΤΑ τουλάχιστον 50 mm.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.

5 Απογυμνώστε τα άκρα των καλωδίων σε μήκος περίπου 15 mm.
6 Αντιστοιχίστε τα χρώματα των καλωδίων με τους αριθμούς των ακροδεκτών στα μπλοκ ακροδεκτών της εσωτερικής μονάδας και βιδώστε καλά τα καλώδια στους αντίστοιχους ακροδέκτες.
7 Συνδέστε το καλώδιο γείωσης στον αντίστοιχο ακροδέκτη.
8 Στερεώστε καλά τα καλώδια με τις βίδες των ακροδεκτών.
9 Τραβήστε τα καλώδια για να βεβαιωθείτε ότι έχουν συνδεθεί καλά και, στη συνέχεια, συγκρατήστε τα καλώδια με τον δακτύλιο συγκράτησης καλωδίων.
10 Διαμορφώστε τα καλώδια έτσι ώστε το κάλυμμα συντήρησης να κλείνει καλά και, στη συνέχεια, κλείστε το κάλυμμα συντήρησης.

1 2 3 + - 1 2 3 L + - L

5.5 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας

5.5.1 Για να μονώσετε τις σωληνώσεις αποχέτευσης, τις σωληνώσεις ψυκτικού και το καλώδιο διασύνδεσης

1 Αφού ολοκληρωθούν οι σωληνώσεις αποχέτευσης, οι σωληνώσεις ψυκτικού και οι ηλεκτρικές καλωδιώσεις. Τυλίξτε τους σωλήνες ψυκτικού, το καλώδιο διασύνδεσης και τον εύκαμπτο σωλήνα αποχέτευσης μαζί, χρησιμοποιώντας μονωτική ταινία. Φροντίστε να υπάρχει επικάλυψη τουλάχιστον ίση με το μισό πλάτος της ταινίας σε κάθε περιστροφή.

a b c d f e 2x +

a Εύκαμπτος σωλήνας αποχέτευσης
b Καλώδιο διασύνδεσης
c Βάση εγκατάστασης (αξεσουάρ)
d Σωλήνες ψυκτικού
e Bída στερέωσης εσωτερικής μονάδας M4 × 12L (αξεσουάρ)
f Κάτω πλαίσιο

5.5.2 Για να περάσετε τους σωλήνες από την τρύπα στον τοίχο

1 Διαμορφώστε τους σωλήνες ψυκτικού σύμφωνα με την ένδειξη όδευσης των σωληνώσεων στη βάση εγκατάστασης.

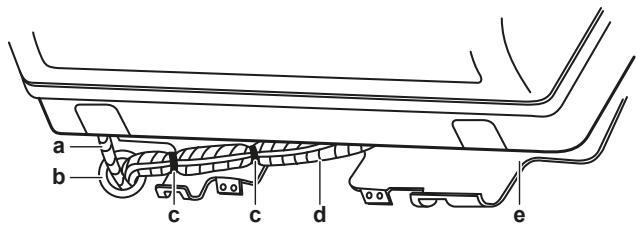

a b c c d e

a Εύκαμπτος σωλήνας αποχέτευσης
b Γεμίστε την τρύπα με στόκο ή υλικό πλήρωσης αρμών.
c Autokóλλητη ταινία βινυλίου
d Movωτική ταίνία
e Βάση εγκατάστασης (αξεσουάρ)

ΕΙΔΟΠΟΙΗΣΗ

• MHN κάμπτετε τους σωλήνες του ψυκτικού.
• MHN πιέζετε τους σωλήνες του ψυκτικού στο κάτω πλαίσιο ή στη μπροστινή σχάρα.

2 Περάστε τον εύκαμπτο σωλήνα αποχέτευσης και τους σωλήνες ψυκτικού μέσα από την τρύπα στον τοίχο.

5.5.3 Για να στερεώσετε τη μονάδα στη βάση εγκατάστασης

1 Τοποθετήστε την εσωτερική μονάδα πάνω στα άγκιστρα της βάσης εγκατάστασης. Χρησιμοποιήστε ως οδηγό τα σημάδια «Δ».

2 Πιέστε το κάτω πλαίσιο της μονάδας και με τα δύο χέρια για να το τοποθετήσετε στα κάτω άγκιστρα της βάσης εγκατάστασης. Βεβαιωθείτε ότι τα καλώδια ΔΕΝ συμπιέζονται σε οποιοδήποτε σημείο.

Σημείωση: Φροντίστε ώστε το καλώδιο διασύνδεσης να ΜΗΝ μαγκωθεί στην εσωτερική μονάδα.

3 Πιέστε την κάτω ακμή της εσωτερικής μονάδας και με τα δύο χέρια μέχρι να στερεωθεί καλά στα άγκιστρα της βάσης εγκατάστασης.
4 Ασφαλίστε την εσωτερική μονάδα στη βάση εγκατάστασης με 2 βίδες στερέωσης M4×12L της εσωτερικής μονάδας (αξεσουάρ).

6 Ρύθμιση παραμέτρων

6.1 Για να ορίσετε διαφορετική διεύθυνση

Όταν υπάρχουν 2 εσωτερικές μονάδες εγκατεστημένες σε 1 χώρο, μπορούν να οριστούν διαφορετικές διευθύνσεις για τα 2 τηλεχειριστήρια.

1 Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.

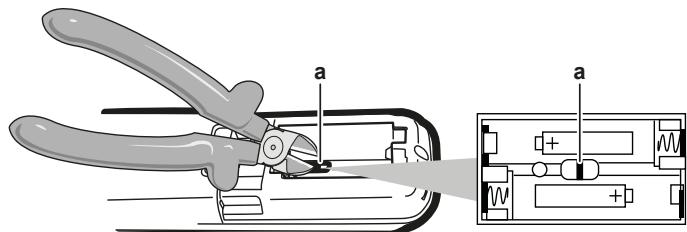

2 Κόψτε τον βραχυκυκλωτήρα διευθύνσεων.

a Βραχυκυκλωτήρας διευθύνσεων

ΕΙΔΟΠΟΙΗΣΗ

Προσέξτε να ΜΗΝ καταστρέψετε οποιοδήποτε από τα γύρω εξαρτήματα καθώς κόβετε τον βραχυκυκλωτήρα διευθύνσεων.

3 Ενεργοποιήστε την παροχή ηλεκτρικού ρεύματος.

Αποτέλεσμα: Το πτερύγιο της εσωτερικής μονάδας ανοίγει και κλείνει για να οριστεί η θέση αναφοράς.

ΠΛΗΡΟΦΟΡΙΕΣ

• Για μονάδες FTXF, η ακόλουθη ρύθμιση ΠΡΕΠΕΙ να ολοκληρωθεί εντός 5 λεπτών από την ενεργοποίηση της παροχής ηλεκτρικού ρεύματος.
• Εάν ΔΕΝ καταφέρατε να ολοκληρώσετε τη ρύθμιση έγκαιρα, απενεργοποιήστε την παροχή ηλεκτρικού ρεύματος και περιμένετε τουλάχιστον 1 λεπτό πριν ενεργοποιήσετε ξανά την παροχή ηλεκτρικού ρεύματος.

4 Πατήστε ταυτόχρονα:

Μοντέλο	Κουμπιά
FTXP και ATXP
FTXF

5 Πιέστε:

Μοντέλο	Κουμπί
FTXP και ATXP	^TEMP
FTXF	MODE

6 Επιλέξτε:

Μοντέλο	Σύμβολο
FTXP και ATXP	R
FTXF	7^-

7 Πιέστε:

Μοντέλο	Κουμπί
FTXP και ATXP	♣FAN
FTXF

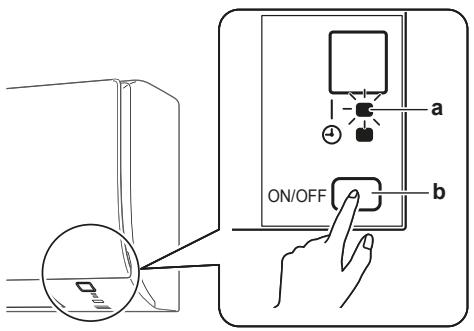

ON/OFF a b

a Λαμπτήρας λειτουργίας
b Διακόπτης εσωτερικής μονάδας ON/OFF

8 Πατήστε τον διακόπτη ON/OFF της εσωτερικής μονάδας ενώ αναβοσβήνει η ενδεικτική λυχνία λειτουργίας.

Βραχυκυκλωτήρας	Διεύθυνση
Εργοστασιακή ρύθμιση	1
Αφού κόψετε με λαβίδα	2

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν ΔΕΝ ήταν δυνατή η ολοκλήρωση της ρύθμισης ενώ αναβόσβηνε ο λαμπτήρας λειτουργίας, επαναλάβετε τη διαδικασία ρύθμισης από την αρχή.

9 Μόλις ολοκληρωθεί η ρύθμιση, πατήστε:

Μοντέλο	Κουμπί
FTXP και ATXP	Κρατήστε πατημένο το κουμπί [IMAGE]για 5 δευτερόλεπτα περίπου.
FTXF

Αποτέλεσμα: # Το τηλεχειριστήριο επανέρχεται στην προηγούμενη οθόνη.

10 Πατήστε ταυτόχρονα:

Μοντέλο	Κουμπιά
FTXP
FTXF

11 Πιέστε:

Μοντέλο	Κουμπί
FTXP	^TEMP
FTXF	MODE

12 Επιλέξτε:

Μοντέλο	Σύμβολο
FTXP	R
FTXF	7^-

13 Πιέστε:

Μοντέλο	Κουμπί
FTXP	♣FAN
FTXF

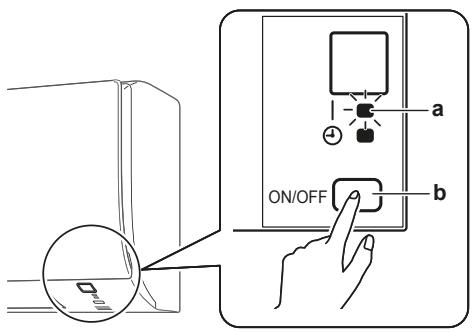

a ON/OFF b

a Λαμπτήρας λειτουργίας
b Διακόπτης εσωτερικής μονάδας ON/OFF

14 Πατήστε τον διακόπτη ΟΝ/ΟFF της εσωτερικής μονάδας ενώ αναβοσβήνει η ενδεικτική λυχνία λειτουργίας.

Βραχυκυκλωτήρας	Διεύθυνση
Εργοστασιακή ρύθμιση	1
Αφού κόψετε με λαβίδα	2

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν ΔΕΝ ήταν δυνατή η ολοκλήρωση της ρύθμισης ενώ αναβόσβηνε ο λαμπτήρας λειτουργίας, επαναλάβετε τη διαδικασία ρύθμισης από την αρχή.

15 Μόλις ολοκληρωθεί η ρύθμιση, πατήστε:

Μοντέλο	Κουμπί
FTXP	Κρατήστε πατημένο το κουμπί [IMAGE]για 5 δευτερόλεπτα περίπου.
FTXF

Αποτέλεσμα: # Το τηλεχειριστήριο επανέρχεται στην προηγούμενη οθόνη.

7 Αρχική εκκίνηση

ΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην θέτετε τη μονάδα σε λειτουργία χωρίς αισθητήρες ή/και αισθητήρες/διακόπτες πίεσης. Ενδέχεται να καεί ο συμπιεστής.

7.1 Λίστα ελέγχου πριν την έναρξη λειτουργίας

ΜΗΝ λειτουργήσετε το σύστημα προτού ολοκληρώσετε τους εξής ελέγχους:

□	Έχετε διαβάσει το σύνολο των οδηγιών εγκατάστασης,όπως περιγράφεται στον οδηγό αναφοράςεγκαταστάτη.
□	Οι εσωτερικές μονάδες έχουν τοποθετηθεί σωστά.
□	Η εξωτερική μονάδα έχει τοποθετηθεί σωστά.
□	Είσοδος/έξοδος αέραΒεβαιωθείτε ότι η είσοδος και η έξοδος αέρα της μονάδαςΔΕΝ εμποδίζεται από χαρτιά, χαρτόνια και άλλα υλικά.
□	ΔΕΝ λείπουν φάσεις ή δεν υπάρχουν αντίστροφεςφάσεις.
□	Οι σωληνώσεις ψυκτικού (αερίου και υγρού) είναιθερμομονωμένες.
□	ΑποστράγγισηΒεβαιωθείτε ότι η αποστράγγιση ρέει απρόσκοπτα.Πιθανή συνέπεια: Μπορεί να στάζει νερό συμπύκνωσης.
□	Το σύστημα έχει γειωθεί σωστά και οι ακροδέκτεςγείωσης έχουν συνδεθεί με ασφάλεια.
□	Οι ασφάλειες ή οι τοπικά εγκατεστημένες διατάξειςπροστασίας έχουν εγκατασταθεί σύμφωνα με το παρόνέγγραφο και ΔΕΝ έχουν παρακαμφθεί.
□	Η τάση του ρεύματος πρέπει να αντιστοιχεί στην τάσηπου επισημαίνεται στην ετικέτα της μονάδας.
□	Χρησιμοποιείται το προδιαγραφόμενο καλώδιο για τοκαλώδιο διασύνδεσης.
□	Η εσωτερική μονάδα δέχεται τα σήματα από τοτηλεχειριστήριο.
□	ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή κατεστραμμέναηλεκτρικά εξαρτήματα στον ηλεκτρικό πίνακα.
□	Η αντίσταση της μόνωσης του συμπιεστή είναι σωστή.
□	ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ήπαραμορφωμένοι σωλήνες στο εσωτερικό τηςεσωτερικής και της εξωτερικής μονάδας.
□	ΔΕΝ υπάρχουν διαρροές ψυκτικού.
□	Έχει εγκατασταθεί το σωστό μέγεθος σωλήνων και οισωλήνες είναι σωστά μονωμένοι.
□	Οι βάνες διακοπής (αερίου και υγρού) στην εξωτερικήμονάδα είναι πλήρως ανοικτές.

7.2 Εκτέλεση μιας δοκιμαστικής λειτουργίας

Προϋπόθεση: Η παροχή ηλεκτρικού ρεύματος ΠΡΕΠΕΙ να έχει το καθορισμένο εύρος.

Προϋπόθεση: Η δοκιμαστική λειτουργία μπορεί να εκτελεστεί σε λειτουργία ψύξης ή θέρμανσης.

Προϋπόθεση: Η δοκιμαστική λειτουργία θα πρέπει να πραγματοποιηθεί σύμφωνα με το εγχειρίδιο λειτουργίας της εσωτερικής μονάδας ώστε να βεβαιωθεί ότι όλες οι λειτουργίες και τα εξαρτήματα λειτουργούν σωστά.

1 Σε λειτουργία ψύξης, επιλέξτε την πιο χαμηλή προγραμματιζόμενη θερμοκρασία. Σε λειτουργία θέρμανσης, επιλέξτε την πιο υψηλή προγραμματιζόμενη θερμοκρασία. Αν χρειαστεί, η δοκιμαστική λειτουργία μπορεί να απενεργοποιηθεί.
2 Αφού ολοκληρωθεί η δοκιμαστική λειτουργία, ρυθμίστε τη θερμοκρασία σε κανονικό επίπεδο. Σε λειτουργία ψύξης: 26\~28°C, σε λειτουργία θέρμανσης: 20\~24°C.
3 Η λειτουργία του συστήματος τερματίζεται 3 λεπτά μετά από την απενεργοποίηση της μονάδας.

7.2.1 Για να εκτελέσετε δοκιμαστική λειτουργία κατά τη χειμερινή περίοδο

Όταν το κλιματιστικό δουλεύει σε λειτουργία Ψύξης το χειμώνα, ρυθμίστε το σε δοκιμαστική λειτουργία ακολουθώντας την εξής μέθοδο.

Για μονάδες FTXP

1 Πατήστε ταυτόχρονα (TEMP), (TEMP) και (OFF).
2 Πατήστε το κουμπί [TEMP].
3 Επιλέξτε 7.
4 Πατήστε το κουμπί FAN.
5 Πατήστε τον διακόπτη COOL για να ενεργοποιήσετε το σύστημα.

Αποτέλεσμα: Η δοκιμαστική λειτουργία θα τερματιστεί αυτόματα μετά από 30 λεπτά περίπου.

6 Για να τερματίσετε τη δοκιμαστική λειτουργία, πατήστε OFF.

Για μονάδες FTXF

7 Πατήστε τον διακόπτη για να ενεργοποιήσετε το σύστημα.
8 Πατήστε το κέντρο των κουμπιών ▲TEMP, ▲TEMP και MODE ταυτόχρονα.
9 Πατήστε το κουμπί MODE δύο φορές.

Αποτέλεσμα: Στην οθόνη θα εμφανιστεί η ένδειξη 7⁻. Έχει επιλεχθεί η δοκιμαστική λειτουργία. Η δοκιμαστική λειτουργία θα τερματιστεί αυτόματα μετά από 30 λεπτά περίπου.

10 Για να τερματίσετε τη δοκιμαστική λειτουργία, πατήστε.

ΠΛΗΡΟΦΟΡΙΕΣ

Ορισμένες από τις λειτουργίες ΔΕΝ μπορούν να χρησιμοποιηθούν στη δοκιμαστική λειτουργία.

Σε περίπτωση διακοπής ρεύματος κατά τη διάρκεια της λειτουργίας, το σύστημα πραγματοποιεί αυτόματη επανεκκίνηση μετά από την επαναφορά του ρεύματος.

8 Απόρριψη

Η αποσυναρμολόγηση της μονάδας και ο χειρισμός του ψυκτικού μέσου, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

9 Τεχνικά χαρακτηριστικά

'Ενα μέρος των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στον ιστότοπο Daikin της περιοχής σας (δημόσια προσβάσιμος). Το σύνολο των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στην πύλη Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

9.1 Διάγραμμα καλωδίωσης

Ενοποιημένο υπόμνημα διαγράμματος συνδεσμολογίας
Σε ό,τι αφορά τα ισχύοντα εξαρτήματα και την αρίθμηση, συμβουλευτείτε το διάγραμμα συνδεσμολογίας πάνω στη μονάδα. Η αρίθμηση των εξαρτημάτων γίνεται με αραβικούς αρίθμούς, με αύξουσα σειρά, για κάθε εξάρτημα και παρουσιάζεται στην επισκόπηση που ακολουθεί με το σύμβολο «*» στον κωδικό εξαρτήματος.
	: ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ	➊	: ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΓΕΙΩΣΗ
	: ΣΥΝΔΕΣΗ	➎	: ΓΕΙΩΣΗ ΠΡΟΣΤΑΣΙΑΣ (ΒΙΔΑ)
	: ΑΚΡΟΔΕΚΤΗΣ	➎	: ΑΝΟΡΘΩΤΗΣ
-	: ΓΕΙΩΣΗ	➎	: ΑΚΡΟΔΕΚΤΗΣ ΗΛΕΚΤΡΟΝΟΜΟΥ
	: ΚΑΛΩΔΙΩΣΗ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ	➎	: ΑΚΡΟΔΕΚΤΗΣ ΒΡΑΧΥΚΥΚΛΩΣΗΣ
	: ΑΣΦΑΛΕΙΑ	➎	: ΑΚΡΟΔΕΚΤΗΣ
-	: ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ	➎	: ΠΛΑΚΕΤΑ ΑΚΡΟΔΕΚΤΩΝ
-	: ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ	○ ●	: ΣΦΙΓΚΤΗΡΑΣ ΚΑΛΩΔΙΩΝ
BLK : MAYPO	GRN : ΠΡΑΣΙΝΟ	PNK : POZ	WHT : ΛΕΥΚΟ
BLU : ΜΠΛΕ	GRY : ΓΚΡΙ	PRP, PPL : MOB	YLW : ΚΙΤΡΙΝΟ
BRN : ΚΑΦΕ	ORG : ΠΟΡΤΟΚΑΛΙ	RED : KOKKINO
A*P	: ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ	PS	: ΠΑΡΟΧΗ ΙΣΧΥΟΣ ΜΕΤΑΓΩΓΗΣ
BS*	: ΚΟΜΒΙΟ ΟΝ/OFF, ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ	PTC*	: PTC ΘΕΡΜΙΣΤΟΡ
BZ, H*O	: ΒΟΜΒΗΤΗΣ	Q*	: ΔΙΠΟΛΙΚΟ ΤΡΑΝΖΙΣΤΟΡ ΜΟΝΩΜΕΝΗΣ ΠΥΛΗΣ (IGBT)
C*	: ΠΥΚΝΩΤΗΣ
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*, A, MR*, B, S*, U, V, W, X*A, K*R_*	: ΣΥΝΔΕΣΗ, ΑΚΡΟΔΕΚΤΗΣ	Q*DI	: ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ ΔΙΑΡΡΟΗΣ ΓΕΙΩΣΗΣ
		Q*L	: ΔΙΑΤΑΞΗ ΠΡΟΣΤΑΣΙΑΣ ΥΠΕΡΦΟΡΤΩΣΗΣ
		Q*M	: ΘΕΡΜΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
D*, V*D	: ΔΙΟΔΟΣ	R*	: ΑΝΤΙΣΤΑΣΗ
DB*	: ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ	R*T	: ΘΕΡΜΙΣΤΟΡ
DS*	: ΜΙΚΡΟΔΙΑΚΟΠΤΗΣ DIP	RC	: ΔΕΚΤΗΣ
E*H	: ΘΕΡΜΑΝΤΗΡΑΣ	S*C	: ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
F*U, FU* (ΠΑ ΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ, ΑΝΑΤΡΕΣΤΕ ΣΤΗΝ ΠΛΑΚΕΤΑ ΡСВ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΜΟΝΑΔΑΣ)	: ΑΣΦΑΛΕΙΑ	S*L	: ΔΙΑΚΟΠΤΗΣ ΜΕ ΠΛΩΤΗΡΑ
		S*NPH	: ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
		S*NPL	: ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
FG*	: ΑΚΡΟΔΕΚΤΗΣ (ΓΕΙΩΣΗ ΠΛΑΙΣΙΟΥ)	S*PH, HPS*	: ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
H*	: ΠΛΕΞΟΥΔΑ	S*PL	: ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
H*P, LED*, V*L	: ΛΥΧΝΙΑ ΕΛΕΓΧΟΥ, ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ	S*T	: ΘΕΡΜΟΣΤΑΤΗΣ
HAP	: ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ	S*RH	: ΑΙΣΘΗΤΗΡΑΣ ΥΓΡΑΣΙΑΣ
	(ΠΡΑΣΙΝΗ ΟΘΟΝΗ ΣΥΝΤΗΡΗΣΗΣ)	S*W, SW*	: ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
HIGH VOLTAGE	: ΥΨΗΛΗ ΤΑΣΗ	SA*, F1S	: ΣΥΣΚΕΥΗ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΥΠΕΡΒΟΛΙΚΗ ΤΑΣΗ
IES	: ΕΞΥΠΝΟΣ ΑΙΣΘΗΤΗΡΑΣ	SR*, WLU	: ΔΕΚΤΗΣ ΣΗΜΑΤΟΣ
IPM*	: ΕΞΥΠΝΗ ΜΟΝΑΔΑ ΙΣΧΥΟΣ	SS*	: ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΗΣ
K*R, KCR, KFR, KHuR, K*M	: ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ	SHEET METAL	: ΣΤΑΘΕΡΗ ΠΛΑΚΑ ΠΛΑΚΕΤΑΣ ΑΚΡΟΔΕΚΤΩΝ
L	: ΕΝΕΡΓΟ	T*R	: ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ
L*	: ΠΗΝΙΟ	TC, TRC	: ΠΟΜΠΟΣ
L*R	: ΕΠΑΓΩΓΕΑΣ	V*, R*V	: ΒΑΡΙΣΤΟΡ
M*	: ΚΙΝΗΤΗΡΑΣ ΚΛΙΜΑΚΩΤΗΣ ΠΕΡΙΣΤΡΟΦΙΚΗΣ ΚΙΝΗΣΗΣ	V*R	: ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ
M*C	: ΚΙΝΗΤΗΡΑΣ ΣΥΜΠΙΕΣΤΗ	WRC	: ΑΣΥΡΜΑΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
M*F	: ΚΙΝΗΤΗΡΑΣ ΑΝΕΜΙΣΤΗΡΑ	X*	: ΑΚΡΟΔΕΚΤΗΣ
M*P	: ΚΙΝΗΤΗΡΑΣ ΑΝΤΛΙΑΣ ΑΠΟΧΕΤΕΥΣΗΣ	X*M	: ΠΛΑΚΕΤΑ (ΜΠΛΟΚ) ΑΚΡΟΔΕΚΤΩΝ
M*S	: ΚΙΝΗΤΗΡΑΣ ΚΙΝΗΣΗΣ ΠΤΕΡΓΥΓΙΩΝ	Y*E	: ΠΗΝΙΟ ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΚΤΟΝΩΤΙΚΗΣ
MR*, MRCW*, MRM*, MRN*	: ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ		: ΒΑΛΒΙΔΑΣ
N	: ΟΥΔΕΤΕΡΟΣ	Y*R, Y*S	: ΠΗΝΙΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΒΑΛΒΙΔΑΣ
n=*, N=*	: ΑΡΙΘΜΟΣ ΔΙΕΛΕΥΣΕΩΝ ΑΠΟ ΠΥΡΗΝΑ ΦΕΡΡΙΤΗ		: ΑΝΑΣΤΡΟΦΗΣ
PAM	: ΔΙΑΜΟΡΦΩΣΗ ΠΛΑΤΟΥΣ ΠΛΑΜΩΝ	Z*C	: ΠΥΡΗΝΑΣ ΦΕΡΡΙΤΗ
PCB*	: ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ	ZF, Z*F	: ΦΙΛΤΡΟ ΘΟΡΥΒΟΥ
PM*	: ΜΟΝΑΔΑ ΙΣΧΥΟΣ

Índice
