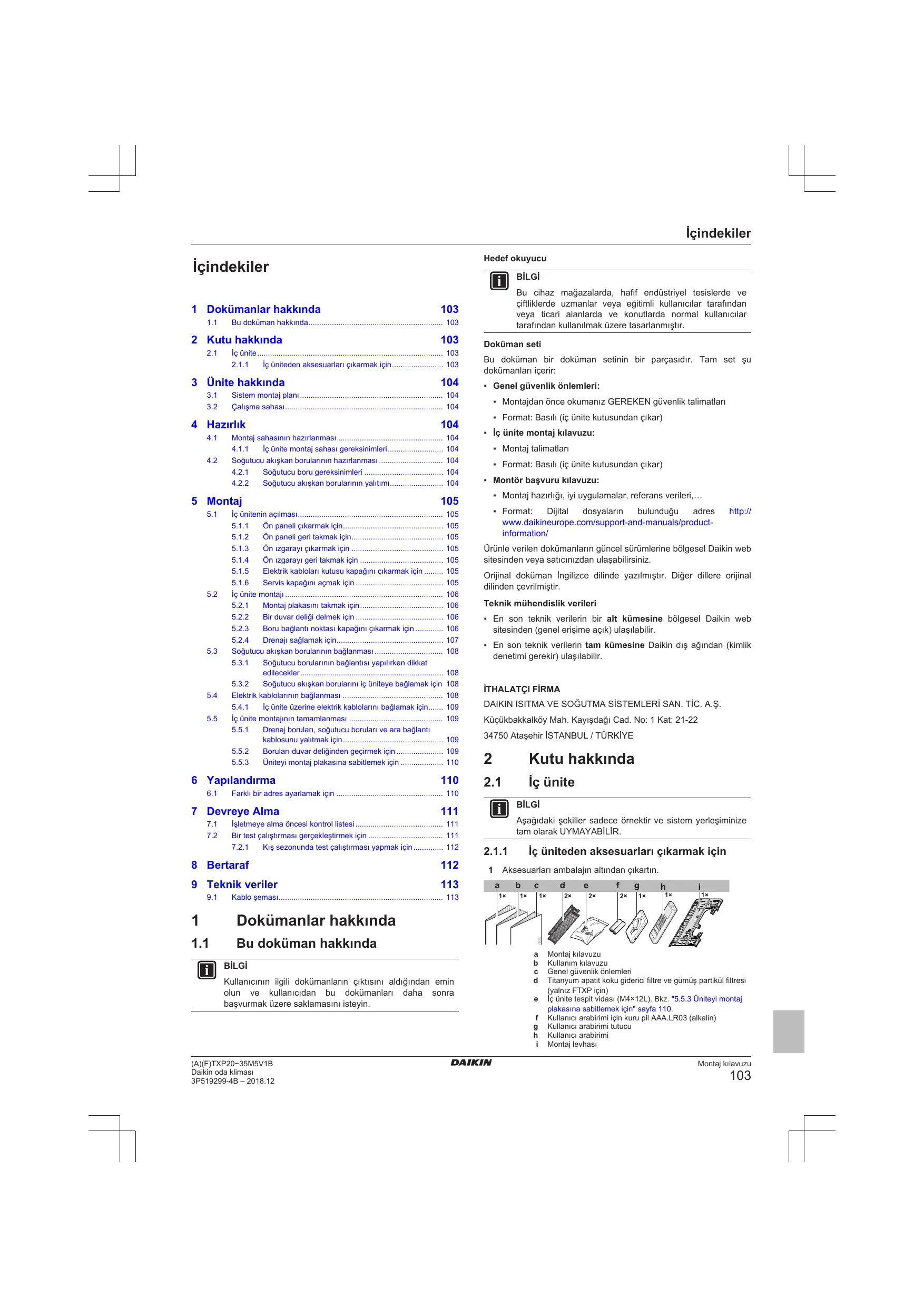

KULLANIM KILAVUZU FTXP 2600W DAIKIN

1 Dokümanlar hakkında 103

1.1 Bu doküman hakkında.... 103

2 Kutu hakkında 103

2.1 İç ünite.... 103

2.1.1 İç üniteden aksesuarları çıkarmak için.... 103

3 Ünite hakkında 104

3.1 Sistem montaj planı 104

3.2 Çalışma sahası 104

4 Hazırlık 104

4.1.1 İç ünite montaj sahası gereksinimleri.... 104

4.2 Soğutucu akışkan borularının hazırlanması 104

4.2.1 Soğutucu boru gereksinimleri 104

4.2.2 Soğutucu akışkan borularının yalıtımı.... 104

5 Montaj 105

5.1 İç ünitenin açılması.... 105

5.1.1 Ön paneli çıkarmak için.... 105

5.1.2 Ön paneli geri takmak için.... 105

5.1.3 Ön izgarayı çıkarmak için 105

5.1.4 Ön izgarayı geri takmak için 105

5.1.5 Elektrik kabloları kutusu kapağını çıkarmak için ..... 105

5.1.6 Servis kapağını açmak için 105

5.2 İç ünite montajı 106

5.2.1 Montaj plakasını takmak için 106

5.2.2 Bir duvar deligi delmek icin 106

5.2.3 Boru bağlantı noktası kapağını çıkarmak için ..... 106

5.2.4 Drenajı sağlamak için.... 107

5.3 Soğutucu akışkan borularının bağlanması 108

5.3.1 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler.... 108

5.3.2 Soğutucu akışkan borularını iç üniteye bağlamak için 108

5.4 Elektrik kablolarının bağlanması 108

5.4.1 İç ünite üzerine elektrik kablolarını bağlamak için..... 109

5.5 İç ünite montajının tamamlanması 109

5.5.1 Drenaj boruları, soğutucu boruları ve ara bağlantı kablosunu yalıtmak için.... 109

5.5.2 Boruları duvar deliğinden geçirmek için 109

5.5.3 Üniteyi montaj plakasına sabitlemek için 110

6 Yapılandırma 110

6.1 Farklı bir adres ayarlamak için 110

7 Devreye Alma 111

7.1 İşletmeye alma öncesi kontrol listesi 111

7.2 Bir test çalıştırması gerçekleştirmek için 111

7.2.1 Kış sezonunda test çalıştırması yapmak için 112

8 Bertaraf 112

9 Teknik veriler 113

9.1 Kablo şeması 113

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

BİLGİ

Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin.

Hedef okuyucu

BiLGI

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

- Genel güvenlik önlemleri:

• Montajdan önce okumanız GEREKEN güvenlik talimatları
• Format: Basılı (iç ünite kutusundan çıkar)

- İç ünite montaj kılavuzu:

• Montaj talimatları
• Format: Basılı (iç ünite kutusundan çıkar)

- Montör başvuru kılavuzu:

• Montaj hazırlığı, iyi uygulamalar, referans verileri,...
• Format: Dijital dosyaların bulunduğu adres http://www.daikineurope.com/support-and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya satıcınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

Teknik mühendislik verileri

• En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime açık) ulaşılabilir.
• En son teknik verilerin tam kümesine Daikin dış ağından (kimlik denetimi gerekir) ulaşılabilir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.

Küçükbakkalköy Mah. Kayışdağı Cad. No: 1 Kat: 21-22

34750 Ataşehir İSTANBUL / TÜRKİYE

2 Kutu hakkında

2.1 İç ünite

BİLGİ

Aşağıdaki şekiller sadece örnektir ve sistem yerleşiminize tam olarak UYMAYABİLİR.

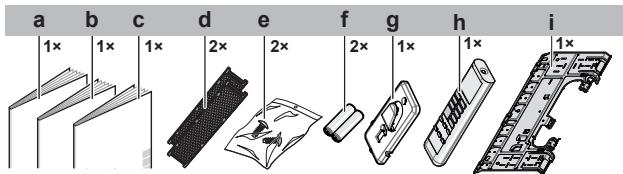

2.1.1 İç üniteden aksesuarları çıkarmak için

1 Aksesuarları ambalajın altından çıkartın.

a Montaj kılavuzu
b Kullanım kılavuzu
c Genel güvenlik önlemleri
d Titanyum apatit koku giderici filtre ve gümüş partikül filtresi (yalnız FTXP için)
e İç ünite tespit vidası (M4×12L). Bkz. "5.5.3 Üniteyi montaj plakasına sabitlemek için" sayfa 110.
f Kullanıcı arabirimi için kuru pil AAA.LR03 (alkalin)
g Kullanıcı arabirimi tutucu
h Kullanıcı arabirimi
i Montaj levhası

3 Ünite hakkında

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

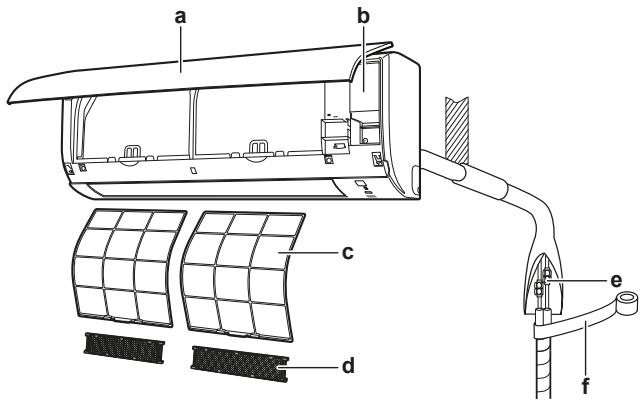

3.1 Sistem montaj planı

a b c d e f

a İç ünite
b Servis kapağı
c Hava filtresi
d Titanyum apatit koku giderici filtre ve gümüş partikül filtresi (yalnız FTXP için)
e Soğutucu boruları, drenaj hortumu ve ara bağlantı kablosu
f Yalıtım bandı

3.2 Çalışma sahası

İşletim modu	Çalışma sahası
Soğutma^(a)(b)	▪ Dış sıcaklık: -10 46^ ▪ İç sıcaklık: 18 32^ ▪ İç nem: ≤ %80
Isıtma^(a)	▪ Dış sıcaklık: -15 24^ ▪ İç sıcaklık: 10 30^
Kurutma^(a)	▪ Dış sıcaklık: -10 46^ ▪ İç sıcaklık: 18 32^ ▪ İç nem: ≤ %80

Çalışma sahası dışında çalıştırılırsa:
(a) Bir emniyet cihazı sisteminin çalışmasını durdurabilir.
(b) İç ünitede yoğuşma oluşabilir ve damlama yapabilir.

4 Hazırlık

4.1 Montaj sahasının hazırlanması

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

4.1.1 İç ünite montaj sahası gereksinimleri

BiLGI

Ses basıncı seviyesi 70 dBA değerinden azdır.

• Hava akışı. Hava akışını hiç bir şeyin engellemediğinden emin olun.

• Drenaj. Yoğuşma suyunun doğru şekilde boşaltılabildiğinden emin olun.

• Duvar yalıtımı. Duvardaki koşullar 30°C ve %80 bağlı nemi aştığında veya duvara taze hava girdiğinde, ek yalıtım gereklidir (minimum 10 mm kalınlık, polietilen köpük).

• Duvar mukavemeti. Duvar veya zeminin ünite ağırlığını destekleyecek kadar güçlü olup olmadığını kontrol edin. Herhangi bir risk varsa, üniteyi monte etmeden önce duvar veya zemini güçlendirin.
• Aralık bırakma. Üniteyi zeminden en az 1,8 m mesafede yerleştirin, duvarlar ve tavandan olan mesafeler için aşağıdaki gereksinimleri göz önünde bulundurun:

≥30 ≥50 ≥50 (mm)

4.2 Soğutucu akışkan borularının hazırlanması

4.2.1 Soğutucu boru gereksinimleri

Soğutucu borularının çapı

Dış ünite üzerindeki bağlantı larda olan çapların aynısını kullanın:

Sınıf	L1 sıvı boruları	L1 gaz boruları
20~35	6,4	9,5

Soğutucu borularının malzemesi

• Boru malzemesi: Fosforik asitle oksijeni giderilmiş dikişsiz bakır.
• Havşalı bağlantılar: Yalnız tavlanmış malzeme kullanın.
• Boru sertlik derecesi ve et kalınlığı:

Dış çap (∅)	Sertlik derecesi	Kalınlık (t)(a)
6,4 mm (1/4")	Tavlanmış (O)	≥ 0,8 mm

(a) İlgili mevzuata ve ünitenin maksimum çalışma basıncına (bkz. ünitenin isim plakası üzerindeki "PS High") bağlı olarak daha büyük boru kalınlığı gerekebilir.

4.2.2 Soğutucu akışkan borularının yalıtımı

Boru dış çapı ( _p )	Yalıtım iç çapı ( _i )	Yalıtım kalınlığı (t)
6,4 mm (1/4")	8~10 mm	≥ 10 mm

Sıcaklık 30°C'den ve bağlı nem %80'den yüksekse, yalıtım yüzeyi üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20 mm olmalıdır.

5 Montaj

5.1 İç ünitenin açılması

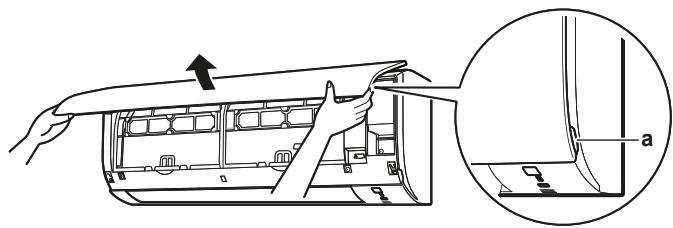

5.1.1 Ön paneli çıkarmak için

1 Ön paneli her iki taraftaki panel tırnaklarından tutun ve açın.

2 Ön paneli sola veya sağa kaydırıp kendinize doğru çekerek çıkarın.

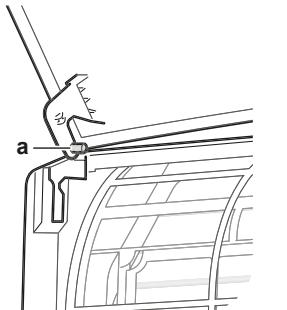

Sonuç: 1 taraftaki ön panel mili ayrılır.

3 Diğer taraftaki ön panel milini de aynı şekilde ayırın.

a 20

a Ön panel mili

5.1.2 Ön paneli geri takmak için

1 Ön paneli tutturun. Milleri yuvalarla hizalayın ve içeri sonuna kadar itin.
2 Ön paneli yavaşça kapatın; her iki taraftan ve ortasından bastırın.

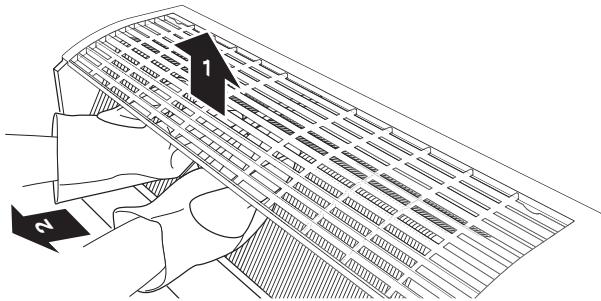

5.1.3 Ön izgarayı çıkarmak için

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları gerçekleştirilirken uygun kişisel koruyucu malzeme ve ekipmanları (koruyucu eldivenler, koruyucu gözlükler,...) kullanın.

1 Hava filtresini sökmek için ön paneli çıkartın.
2 Ön izgaranın 2 vidasını sökün.

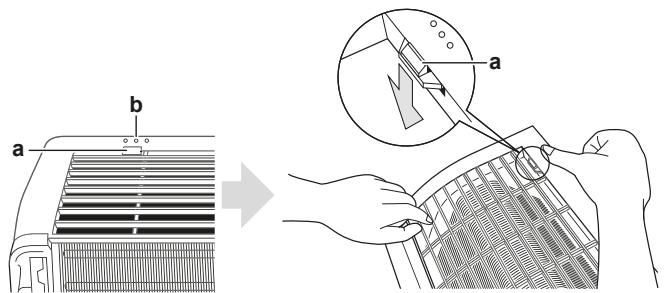

3 3 daireli bir sembolle işaretlenmiş 3 adet üst kancayı aşağı doğru itin.

4 Ön izgarayı çıkarmadan önce kanadı açmanızı öneririz.
5 Her iki elinizi ön izgaranın ortasına getirin, yukarı doğru bastırıp kendinize doğru itin.

5.1.4 Ön izgarayı geri takmak için

1 Ön izgarayı takın ve 3 adet üst kancayı sağlam şekilde yerlerine oturtun.
2 2 vidayı (sınıf 20\~35) ön izgaraya geri takın.
3 Hava filtresini ve ardından ön paneli takın.

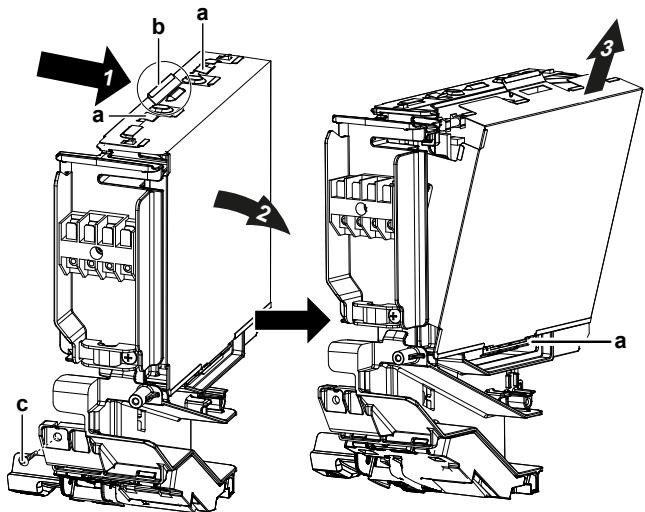

5.1.5 Elektrik kabloları kutusu kapağını çıkarmak için

1 Ön izgarayı çıkartın.
2 Elektrik kabloları kutusundan 1 vidayı sökün.
3 Kapağın üst kısmındaki çıkıntılı kısmı çekerek elektrik kabloları kutusu kapağını açın.

4 Alttaki tırnağı çözün ve elektrik kabloları kutusu kapağını çıkarın.

a Tırnak
b Kapağın üst kısmındaki çıkıntılı kısım
c Vida

5 Kapağı geri takmak için, önce alttaki tırnağı elektrik kabloları kutusunun üzerine oturtun ve kapağı üstteki 2 tırnağın içine kaydırın.

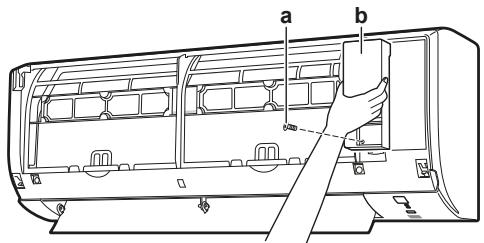

5.1.6 Servis kapağını açmak için

1 Servis kapağından 1 vidayı sökün.
2 Servis kapağını UNITEDen yatay olarak çekip çıkarın.

a b

5.2 İç ünite montajı

5.2.1 Montaj plakasını takmak için

1 Montaj plakasını geçici olarak takın.
2 Montaj plakasını tesviye edin.

3 Delme noktalarının merkezlerini bir şerit metre kullanarak duvara işaretleyin. Şerit metrenin ucunu "▷" sembolüne yerleştirin.
4 M4×25L vidalarla (sahada tedarik edilir) montaj plakasını duvara sabitleyerek kurulumu bitirin.

BİLGİ

Çıkarılan boru bağlantı noktası kapağı montaj plakası cebinde tutulabilir.

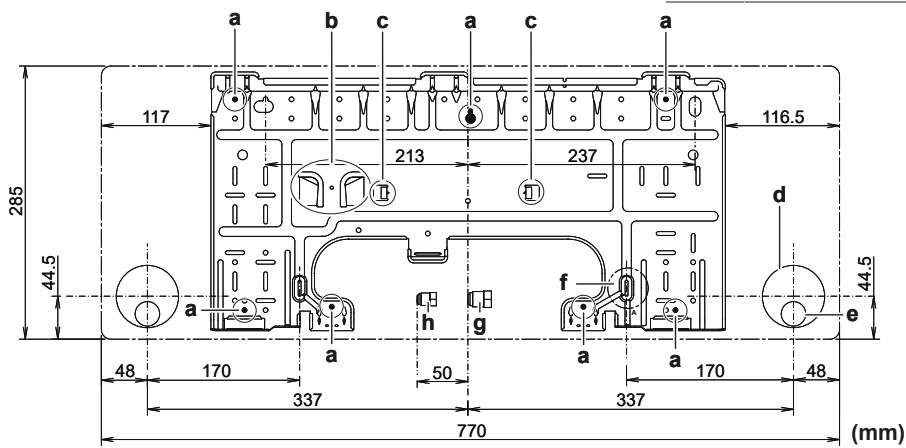

a b c a c a 117 285 44.5 116.5 213 237 d 44.5 a h g f e 48 170 a 50 a a 170 48 337 337 770 (mm)

A Sinif 20\~35
a Önerilen montaj plakası tespit noktaları
b Boru bağlantı noktası kapağı için cep
c Su terazisi yerleştirme tırnakları
d Duvardan geçen delik ∅65 mm
e Drenaj hortumu konumu
f Şerit metre için "▷" sembolündeki konum
g Gaz borusu ucu
h Sivi borusu ucu

5.2.2 Bir duvar deligi delmek için

DİKKAT

Metal donatılar veya metal levhalar içeren duvarlar için olası ısınma, elektrik çarpması veya yangın sorunlarını ortadan kaldırmak için duvara gömülü boru ve duvardan geçen delikler için duvar kapağı kullanın.

BiLDiRiM

Su sızıntısını önlemek için boruların etrafındaki boşlukları sızdırmazlık malzemesi (sahadan temin edilir) ile tıkadığınızdan emin olun.

1 Duvarda dışarı doğru eğimli 65 mm'lik bir geçiş deliği açın.
2 Deliğe gömülü bir duvar borusu yerleştirin.
3 Duvar borusuna bir duvar kapağı takın.

a b Ø65 c b a (mm)

a Gömülü duvar borusu
b Macun
c Duvar deliği kapağı

4 Kablo bağlantıları, soğutucu boruları ve drenaj borularını tamamladıktan sonra, boşluğu macunla doldurmayı UNUTMAYIN.

5.2.3 Boru bağlantı noktası kapağını çıkarmak için

Boruları sağa, sağ alta, sola veya sol alta bağlamak için boru bağlantı noktası kapağı ÇIKARILMALIDIR.

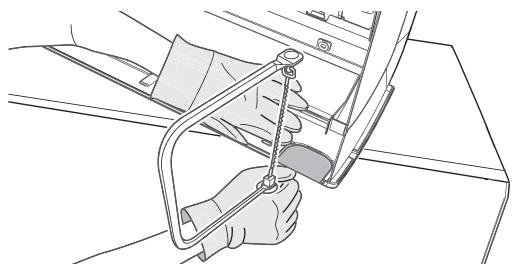

1 Boru portu kapağını bir kıl testere kullanarak ön izgara içinden kesin.

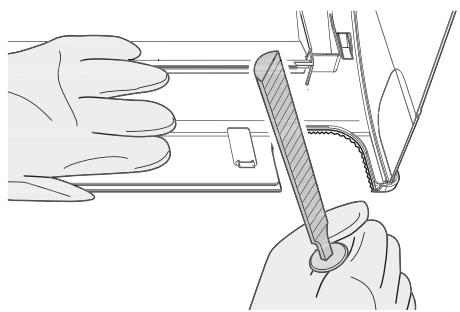

2 Bir yarım dairesel çubuk eğe kullanarak kesim çizgisi boyunca çapakları temizleyin.

Ön ızgaraya zarar vereceğinden boru portu kapağını çıkarmak için yan keski KULLANMAYIN.

5.2.4 Drenajı sağlamak için

Yoğuşma suyunun doğru şekilde boşaltılabildiğinden emin olun. Bu şunları kapsar:

• Genel esaslar
• Drenaj borularının iç üniteye bağlanması

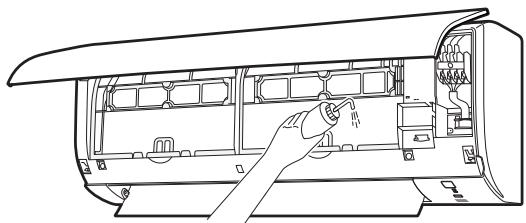

• Su kaçaklarını kontrol edilmesi

Genel esaslar

• Boru uzunluğu. Drenaj borusunu mümkün olduğunca kısa tutun.
• Boru ebadı. Tahliye hortumu uzatması veya gömülü tahliye borusu gerekiyorsa, hortumun ön ucuna uygun parçalar kullanın.

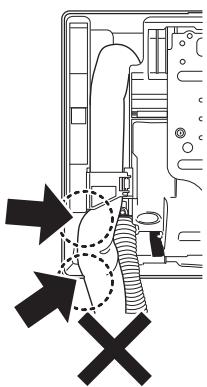

BİLDİRİM

• Drenaj hortumunu aşağı doğru eğimle takın.
• Tutuculara izin VERİLMEZ.
• Hortumun ucunu suya BATIRMAYIN.

- Drenaj hortumu uzatması. Drenaj hortumunu uzatmak için, sahadan temin edilen ∅16 mm hortum kullanın. Uzatma hortumunun iç mekan kısmında ısı yalıtım tüpü kullanmayı UNUTMAYIN.

a Ø16 a Ø16 b c

a İç ünite ile birlikte verilen drenaj hortumu
b Isı yalıtım tüpü (sahadan temin edilir)
c Uzatma drenaj hortumu

- Sert polivinil klorür boru. Gömlülü boru hattı çalışmasında olduğu gibi drenaj hortumuna doğrudan sert polivinil klorür boru (nominal ∅13 mm) bağlarken, sahadan temin edilen bir drenaj soketi (nominal ∅13 mm) kullanın.

a İç ünite ile birlikte verilen drenaj hortumu
b Nominal ∅13 mm drenaj soketi (sahadan temin edilir)
c Sert polivinil klorür boru (sahadan temin edilir)

- Yoğuşma. Yoğuşmaya karşı önlemleri alın. Bina içindeki tüm drenaj borularını yalıtın.

1 Drenaj hortumunu drenaj borusundan çıkmayacak şekilde aşağıdaki resimde gösterildiği gibi drenaj borusuna takın.

≥50 mm

Boruları sağ yana, sağ arkaya veya sağ alta bağlamak için

BİLGİ

Fabrika varsayılanı sağ yandan boru bağlantısıdır. Sol yandan boru bağlantısı için boruları sağdan çıkarın ve sol tarafa takın.

1 Drenaj hortumunu yapışkan vinil bant ile soğutucu akışkan borularının altına tutturun.
2 Drenaj hortumu ve soğutucu akışkan borularını yalıtım bandı ile birlikte sarın.

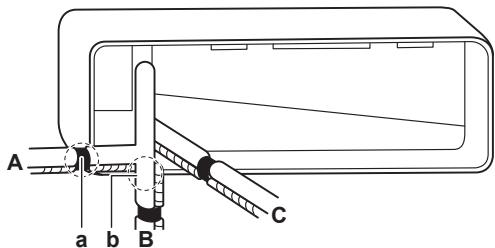

A a b B C

A Sağ yandan boru bağlantısı
B Sağ alttan boru bağlantısı
C Sağ arkadan boru bağlantısı
a Sağ yandan boru bağlantısı için boru portu kapağını buradan çıkarın.
b Sağ alttan boru bağlantısı için boru portu kapağını buradan çıkarın.

Boruları sol yana, sol arkaya veya sol alta bağlamak için

BİLGİ

Fabrika varsayılanı sağ yandan boru bağlantısıdır. Sol yandan boru bağlantısı için boruları sağdan çıkarın ve sol tarafa takın.

1 Sağ taraftaki yalıtım tespit vidasını sökün ve drenaj hortumunu çıkartın.
2 Sol taraftaki drenaj tapasını çıkartın ve bunu sağ tarafa takın.

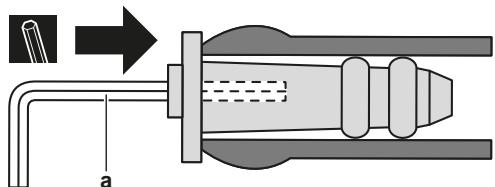

BİLDİRİM

Yerleştirirken drenaj tapasına yağlama yağı (soğutucu akışkan yağı) UYGULAMAYIN. Drenaj tapası bozulabilir ve tapadan drenaj kaçağına neden olabilir.

a

a 4 mm altigen anahtar

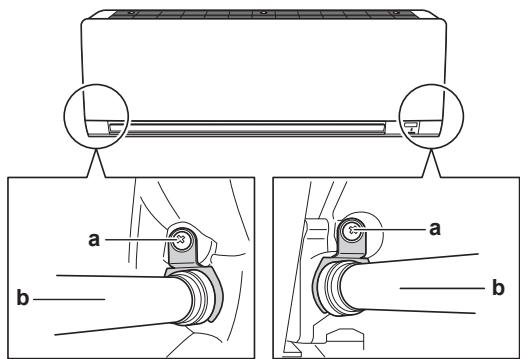

3 Drenaj hortumunu sol tarafa takın ve tespit vidasıyla sıkmayı unutmayın; aksi takdirde su sızıntısı meydana gelebilir.

a Yalıtım tespit vidası

b Drenaj hortumu

4 Drenaj hortumunu yapışkan vinil bant kullanarak soğutucu akışkan borularının alt tarafına tutturun.

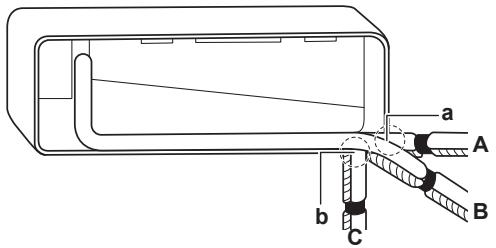

a A B b C

A Sol yandan boru bağlantısı
B Sol arkadan boru bağlantısı
C Sol alttan boru bağlantısı
a Sol yandan boru bağlantısı için boru portu kapağını buradan çıkarın.
b Sol alttan boru bağlantısı için boru portu kapağını buradan çıkarın.

Su kaçaklarını kontrol etmek için

1 Hava filtrelerini çıkarın.
2 Drenaj tavasına yavaş yavaş yaklaşık 1 l su dökün ve su kaçaklarını kontrol edin.

5.3 Soğutucu akışkan borularının bağlanması

TEHLİKE: YANMA RİSKİ

5.3.1 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

Boruları bağlarken şu hususları dikkate alın:

- Havşa somunu takarken, havşanın iç yüzeyini eter veya ester yağıyla kaplayın. Sağlam şekilde sıkmadan önce, elinizle 3 veya 4 tam tur sıkın.

• Havşa somununu gevşetirken DAİMA 2 anahtarı birlikte kullanın.
• Boru bağlantılarını yaparken havşa somununu sıkmak için DAİMA somun anahtarı ile tork anahtarını birlikte kullanın. Böylece, somunun çatlaması ve kaçaklar önlenmiş olur.

a Tork anahtarı
b Somun anahtarı
c Boru birleşimi
d Havşa somunu

Boru ebadı (mm)	Sıkma torku (N·m)	Havşa ölçüleri (A) (mm)	Havşa biçimi (mm)
∅6,4	15~17	8,7~9,1
∅9,5	33~39	12,8~13,2
∅12,7	50~60	16,2~16,6

5.3.2 Soğutucu akışkan borularını iç üniteye bağlamak için

• Boru uzunluğu. Soğutucu borularını mümkün olduğunca kısa tutun.
• Havşalı bağlantılar. Soğutucu borularının üniteye bağlantısını havşalı bağlantılar kullanarak yapın.
• Yalıtım. İç ünitedeki soğutucu borularını, ara bağlantı kablosunu ve drenaj hortumunu aşağıdaki gibi yalıtın:

a b c d e f g

a Gaz borusu
b Gaz borusu yalıtımı
c Ara bağlantı kablosu
d Sivi borusu
e Sivi borusu yalıtımı
f Son işlem bandı
g Drenaj hortumu

BiLDiRiM

Tüm soğutucu borularını yalıtmayı ihmal etmeyin. Açıkta kalan borular yoğuşmaya neden olabilir.

5.4 Elektrik kablolarının bağlanması

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

UYARI

Besleme kablosu zarar görürse tehlikeye meydan vermemek için imalatçı, onun servis temsilcisi veya benzer kalifiye bir personel tarafından DEĞİŞTİRİLMELİDİR.

UYARI

Güç beslemesini iç üniteye BAĞLAMAYIN. Aksi takdirde, elektrik çarpabilir veya yangın çıkabilir.

UYARI

• Yerel olarak satın alınan elektrik parçalarını ürünün içerisinde KULLANMAYIN.
• Drenaj pompası vb. için güç beslemesini terminal bloğundan dallanma YAPMAYIN. Aksi takdirde, elektrik çarpabilir veya yangın çıkabilir.

UYARI

Bu borular çok sıcak olacağından ara bağlantı kablolarını ısı yalıtımsız bakır borulardan uzak tutun.

5.4.1 İç ünite üzerine elektrik kablolarını bağlamak için

Elektrik bağlantıları, montaj kılavuzu ile ulusal elektrik kablo bağlantısı düzenlemeleri ya da uygulama esaslarına göre yerine getirilmelidir.

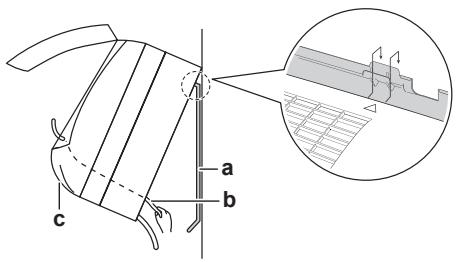

1 İç üniteyi montaj plakası kancalarına yerleştirin. "△" işaretlerini kılavuz olarak kullanın.

a b c

a Montaj plakası (aksesuar)
b Ara bağlantı kablosu
c Kablo kılavuzu

2 Ön paneli ve ardından servis kapağını açın. Bkz. "5.1 İç ünitenin açılması" sayfa 105.
3 Dış üniteden gelen ara bağlantı kablosunu duvardaki delikten, iç ünitenin arkasından ve ön taraftan geçirin.

Not: Ara bağlantı kablosunun önceden soyulmuş olması durumunda uçları yalıtım bandıyla kapatın.

4 Kablonun ucunu bükün.

BİLDİRİM

• Güç hattı ve iletim hattını mutlaka birbirlerinden ayrı tutun. İletim kabloları ve güç besleme kabloları kesişehir, ancak paralel GİDEMEZ.
• Olabilecek elektrik girişimlerini önlemek için her iki kablolama arasındaki mesafenin DAİMA en az 50 mm olması gerekir.

UYARI

Ünitenin küçük hayvanlar tarafından bir siğınak olarak kullanılmasını önlemek için gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi arızalara, dumana veya yangına yol açabilir.

5 Kablo uçlarını yaklaşık 15 mm soyun.
6 Kablo renklerinin iç ünite terminal blokları üzerindeki terminal rakamlarına karşılık gelmesini sağlayın ve vidaları ilgili terminallere sağlam şekilde vidalayın.
7 Topraklama kablosunu ilgili terminale bağlayın.
8 Telleri terminal vidaları ile sıkıca sabitleyin.
9 Sağlam şekilde bağlandığından emin olmak için kabloları çekin ve ardından kabloları kablo tutucuyla sabitleyin.
10 Kabloları, servis kapağı sağlam şekilde oturacak biçimde yerleştirin ve ardından servis kapağını kapatın.

1 2 3 ⊕ 1 2 3 ⊕ 1 2 3 ⊕ 1 2 3 ⊕ 1 2 3 ⊕ 1 2 3

5.5 İç ünite montajının tamamlanması

5.5.1 Drenaj boruları, soğutucu boruları ve ara bağlantı kablosunu yalıtmak için

1 Drenaj boruları, soğutucu boruları ve elektrik kablo bağlantıları bitirildikten sonra. Soğutucu akışkan boruları, ara bağlantı kablosu ve drenaj hortumunu yalıtım bandıyla birlikte sarın. Her turda bandın genişliğinin en az yarısı kadar bindirme yapın.

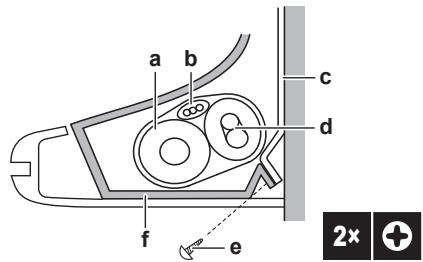

a b c d f e 2x +

a Drenaj hortumu
b Ara bağlantı kablosu
c Montaj plakası (aksesuar)
d Soğutucu boruları
e İç ünite tespit vidası M4×12L (aksesuar)
f Alt gövde

5.5.2 Boruları duvar deliğinden geçirmek için

1 Soğutucu akışkan borularını montaj levhası üzerindeki boru doğrultusu boyunca düzeltin.

a b c c d e

a Drenaj hortumu
b Bu deligi macun veya tamir harci ile doldurun.
c Yapışkan vinil bant
d Yalıtım bandı
e Montaj plakası (aksesuar)

BİLDİRİM

• Soğutucu borularını BÜKMEYİN.
• Soğutucu akışkan borularını alt gövdeye veya ön ızgaraya BASTIRMAYIN.

2 Drenaj hortumunu ve soğutucu akışkan borularını duvar deliğinden geçirin.

5.5.3 Üniteyi montaj plakasına sabitlemek için

1 İç üniteyi montaj plakası kancalarına yerleştirin. "△" işaretlerini kılavuz olarak kullanın.

2 Ünitenin alt gövdesini her iki elinizle montaj plakası alt kancaları üzerine oturacak şekilde bastırın. Kabloların hiçbir yerde EZİLMEDIĞİNDEN emin olun.

Not: Ara bağlantı kablosunun iç üniteye sıkışmadığına dikkat edin.

3 İç ünitenin alt kenarına, montaj plakası kancalarını sıkıca kavrayana kadar iki elinizle bastırın.

4 2 adet iç ünite tespit vidası M4×12L (aksesuar) kullanarak iç üniteyi montaj plakasına sabitleyin.

6 Yapılandırma

6.1 Farklı bir adres ayarlamak için

1 odaya 2 iç ünite monte edildiğinde, 2 kullanıcı arabirimi için farklı adresler ayarlanabilir.

1 Kullanıcı arabirimindeki pilleri çıkarın.

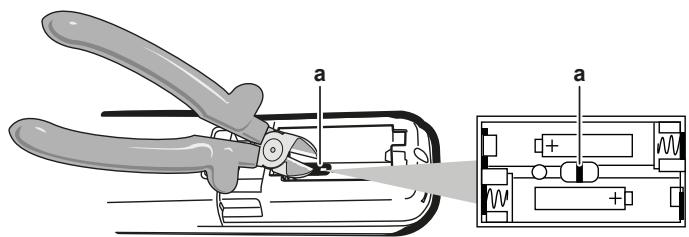

2 Adres atlatma telini kesin.

Adres atlatma telini keserken çevreleyen parçalara zarar VERMEMEYE dikkat edin.

3 Güç beslemesini açın.

Sonuç: Referans konumunu ayarlamak için iç ünitenin kanadı açılır ve kapanır.

BiLGI

• FTXF üniteler için aşağıdaki ayar, güç beslemesi açıldıktan sonra 5 dakika içinde TAMAMLANMALIDIR.
• Ayarı zamanında BİTİREMEDIYSENİZ, güç beslemesini kapatın ve geri açmadan önce en az 1 dakika bekleyin.

4 Aynı anda basın:

Model	Dügmeler
FTXP ve ATXP
FTXF

5 Basin:

Model	Düğme
FTXP ve ATXP
FTXF

6 Seçin:

Model	Sembol
FTXP ve ATXP	R
FTXF	T^-

7 Basın:

Model	Düğme
FTXP ve ATXP
FTXF

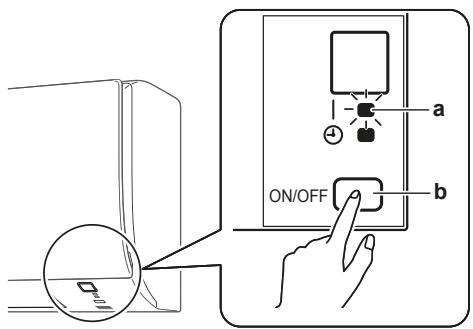

a ON/OFF b

a Çalışma lambası
b İç ünite ON/OFF anahtarı

8 Çalışma lambası yanıp sönerken ON/OFF anahtarına basın.

Atlatma kablosu	Adres
Fabrika ayarı	1
Yan keski ile kestikten sonra	2

BİLGİ

Çalışma lambası yanıp sönerken ayar TAMAMLANAMADI ise, ayar işlemini en baştan tekrarlayın.

9 Ayar tamamlandığı zaman şuna basın:

Model	Düğme
FTXP ve ATXP	FANDüğmesini yaklaşık 5 saniye basılı tutun.
FTXF

Sonuç: Kullanıcı arabirimi önceki ekrana geri dönecektir.

10 Aynı anda basın:

Model	Dügmeler
FTXP
FTXF

11 Basin:

Model	Düğme
FTXP
FTXF

12 Seçin:

a Çalışma lambası
b İç ünite ON/OFF anahtarı

14 Çalışma lambası yanıp sönerken ON/OFF anahtarına basın.

Atlatma kablosu	Adres
Fabrika ayarı	1
Yan keski ile kestikten sonra	2

BİLGİ

Çalışma lambası yanıp sönerken ayar TAMAMLANAMADI ise, ayar işlemini en baştan tekrarlayın.

15 Ayar tamamlandığı zaman şuna basın:

Model	Düğme
FTXP	FANDüğmesini yaklaşık 5 saniye basılı tutun.
FTXF

Sonuç: Kullanıcı arabirimi önceki ekrana geri dönecektir.

7 Devreye Alma

BİLDİRİM

Üniteyi KESİNLİKLE termistörler ve/veya basınç sensörleri/anahtarları olmadan çalıştırmayın. Kompresör yanabilir.

7.1 İşletmeye alma öncesi kontrol listesi

Aşağıdaki kontroller TAMAMLANMADAN sistemi ÇALIŞTIRMAYIN:

	Montör başvuru kılavuzunda açıklandığı şekilde, tüm montaj talimatlarını okuyun.
	İç üniteler doğru şekilde monte edilmelidir.
	Dış ünite doğru şekilde monte edilmelidir.
	Hava girişi/çıkışıÜnitenin hava giriş ve çıkışının kağıt, mukavva veya başka bir madde ile engellenmediğini kontrol edin.
	EKSİK faz veya ters faz olmamalıdır.
	Soğutucu akışkan boruları (gaz ve sıvı) termal olarak yalıtılmalıdır.
	DrenajDrenaj akışının rahat olduğundan emin olun.Olası sonuç: Yoğuşma suyu damlayabilir.
	Sistem doğru şekilde topraklanmalı ve topraklama terminalleri sıkılmalıdır.
	Sigortalar veya yerel olarak takılan koruma cihazları bu kılavuza uygun olmalıdır ve baypas EDİLMEMELİDİR.
	Güç besleme gerilimi ünitenin bilgi etiketinde yazılı gerilime uygun olmalıdır.
	Belirtilen kablolar ara bağlantı kablosu olarak kullanılır.
	İç ünite kullanıcı arabiriminin sinyallerini alır.
	Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya hasarlı elektrik bileşeni bulunmamalıdır.
	Kompresörün izolasyon direnci NORMAL olmalıdır.
	İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen veya sıkışmış borular bulunmamalıdır.
	KESİNLİKLE soğutucu akışkan kaçağı bulunmamalıdır.
	Doğru boyutta borular döşenmeli ve borular doğru şekilde yalıtılmalıdır.
	Dış ünitedeki durdurma vanaları (gaz ve sıvı) tamamen açık olmalıdır.

7.2 Bir test çalıştırması gerçekleştirmek için

Ön şart: Güç beslemesi belirtilen aralıkta OLMALIDIR.

Ön şart: Test çalıştırması soğutma veya ısıtma modunda gerçekleştirilebilir.

Ön şart: Test çalıştırması, tüm fonksiyonların ve parçaların düzgün çalıştığından emin olmak için iç ünitenin kullanım kılavuzuna uygun olarak gerçekleştirilmelidir.

1 Soğutma modunda, programlanabilir en düşük sıcaklığı seçin. Isıtma modunda, programlanabilir en yüksek sıcaklığı seçin. Gerekirse test çalışması devre dışı bırakılabilir.

2 Deneme çalıştırması tamamlandığında, sıcaklığı normal bir seviyeye ayarlayın. Soğutma modunda: 26\~28°C, ısıtma modunda: 20\~24°C.
3 Ünite KAPALI konuma getirildikten 3 dakika sonra sistem çalışmayı durdurur.

7.2.1 Kış sezonunda test çalıştırması yapmak için

Kışın klimayı Soğutma modunda çalıştırırken, aşağıdaki yöntemi kullanarak test çalıştırması işletimine ayarlayın.

FTXP üniteler için

1 TEMP, TEMP ve OFF üzerine aynı anda basın.
2 TEMP düğmesine basın.
3 7-seçimini yapın.
4 FAN düğmesine basın.
5 Sistemi açmak için COOL üzerine basın.
6 İşletimi durdurmak için OFF üzerine basın.

Sonuç: Test çalıştırması işletimi yaklaşık 30 dakika sonra otomatik olarak durur.

FTXF üniteler için

7 Sistemi açmak için üzerine basın.

8 △TEMP, △TMP ve MODE ortasına aynı anda basın.

9 MODE üzerine iki kez basın.

Sonuç: Ekranda 7 belirir. Test çalıştırma işletimi seçilir. Test çalıştırması işletimi yaklaşık 30 dakika sonra otomatik olarak durur.

10 İşletimi durdurmak için üzerine basın.

BİLGİ

Bazı fonksiyonlar test çalıştırması işletim modunda KULLANILAMAZ.

İşletim sırasında elektrik kesilmesi olursa, elektrik geri gelir gelmez sistem otomatik olarak yeniden çalışır.

8 Bertaraf

Ünitenin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR.

9 Teknik veriler

En yeni teknik verilerin bir kısmını bölgesel Daikin web sitesinde bulabilirsiniz (halka açıktır). En yeni teknik verilerin tamamı Daikin Business Portal'ında bulabilirsiniz (kimlik doğrulaması gereklidir).

9.1 Kablo şeması

Birleşik Kablo Şeması Açıklayıcı Bilgiler
Uygulanan parçalar ve numaralandırma için ünitenin üzerindeki kablo bağlantı şemasına bakın. Parça numaralandırma, her bir parça için artan düzende Arap rakamları ile ve aşağıdaki genellemede parça kodunda “*” sembolüyle temsil edilir.
	DEVRE KESİCİ		KORUYUCU TOPRAKLAMA
	BAĞLANTI		KORUYUCU TOPRAKLAMA (VİDASI)
	KONEKTÖR		DOĞRULTUCU
[IMAGE]	TOPRAK		RÖLE KONEKTÖRÜ
[IMAGE]	SAHA KABLOSU		KISA DEVRE KONEKTÖRÜ
	SİGORTA		TERMİNAL
	İÇ ÜNİTE		İRTİBAT BLOĞU
	DIŞ ÜNİTE		KABLO KELEPÇESİ
OUTDOOR		○ ●
BLK : SİYAH	GRN : YEŞİL	PNK : PEMBE	WHT : BEYAZ
BLU : MAVİ	GRY : GRI	PRP, PPL : MOR	YLW : SARI
BRN : KAHVERENGİ	ORG : TURUNCU	RED : KIRMIZI
A*P	BASKI DEVRE KARTI	PS	ANAHTARLAMALI GÜÇ BESLEME
BS*	BASMA BUTON AÇMA/KAPAMA, ÇALİŞTIRMA ANAHTARI	PTC*	TERMİSTÖR PTC
BZ, H*O	SESLİ İKAZ	Q*	GEÇİT KAPISI İZOLE EDİLMİŞ ÇİFT KUTUPLU
C*	KAPASİTÖR		TRANSİSTÖR (IGBT)
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*, A, MR*, B, S*, U, V, W, X*A, K*R_*	BAĞLANTI, KONEKTÖR	Q*DI	TOPRAK KAÇAĞI DEVRE KESİCİSİ
		Q*L	AŞİRİ YÜK KORUYUCU
		Q*M	TERMİK ANAHTAR
D*, V*D	DİYOT	R*	DİRENÇ
DB*	DİYOT KÖPRÜSÜ	R*T	TERMİSTÖR
DS*	DIP ANAHTARI	RC	ALICI
E*H	ISITICI	S*C	SINIR ANAHTARI
F*U, FU* (ÖZELLİKLER İÇİN, ÜNİTENİZİN İÇİNDEKİ	SİGORTA	S*L	ŞAMANDIRALI ANAHTAR
		S*NPH	BASINÇ SENSÖRÜ (YÜKSEK)
PCB*YE BAKIN)		S*NPL	BASINÇ SENSÖRÜ (ALÇAK)
FG*	KONEKTÖR (GÖVDE TOPRAKLAMASI)	S*PH, HPS*	BASINÇ ANAHTARI (YÜKSEK)
H*	KABLO DEMETİ	S*PL	BASINÇ ANAHTARI (ALÇAK)
H*P, LED*, V*L	PİLOT LAMBA, IŞIK YAYAN DİYOT	S*T	TERMOSTAT
HAP	İŞIK YAYAN DİYOT (SERVİS MONİTÖRÜ YEŞİL)	S*RH	NEM SENSÖRÜ
HIGH VOLTAGE	YÜKSEK GERİLİM	S*W, SW*	İŞLETİM ANAHTARI
IES	AKILLI GÖZ SENSÖRÜ	SA*, F1S	DARBE KORUYUCU
IPM*	AKILLI GÜÇ MODÜLÜ	SR*, WLU	SİNYAL ALICI
K*R, KCR, KFR, KHuR, K*M	MANYETİK RÖLE	SS*	SEÇİCİ ANAHTAR
L	CANLI	SHEET METAL	TERMİNAL ŞERİDİ SABİT PLAKA
L*	BOBİN	T*R	TRAFO
L*R	REAKTÖR	TC, TRC	VERİCİ
M*	KADEME MOTORU	V*, R*V	VARİSTÖR
M*C	KOMPRESÖR MOTORU	V*R	DİYOT KÖPRÜSÜ
M*F	FAN MOTORU	WRC	KABLOSUZ UZAKTAN KUMANDA
M*P	DRENAJ POMPASI MOTORU	X*	TERMİNAL
M*S	YÖN DEĞİŞTİRME MOTORU	X*M	İRTİBAT BLOĞU (BLOK)
MR*, MRCW*, MRM*, MRN*	MANYETİK RÖLE	Y*E	ELEKTRONİK GENLEŞME VANASI SERPANTİNİ
N	NÖTR	Y*R, Y*S	TERSLLEYİCİ SOLENOİD VANA SERPANTİNİ
n*=, N=*	FERRİT ÇEKİRDEKTEN GEÇİŞ SAYISI	Z*C	FERRİT ÇEKİRDEK
PAM	DARBE GENLİK MODÜLASYONU	ZF, Z*F	GÜRÜLTÜ FILTRESİ
PCB*	BASKI DEVRE KARTI
PM*	GÜÇ MODÜLÜ

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.

Küçükbakkalköy Mah. Kayışdağı Cad. No: 1 Kat: 21-22 34750 Ataşehir

İSTANBUL / TÜRKİYE

Tel: [phone]

Çağrı Merkezi: 444 999 0

Web: www.daikin.com.tr
