1 Dokümanlar hakkinda

1.1 Bu doküman hakkinda

BiLGI

Kullanicin ilgili dokumanlarin sekstisi aldgindan emin olun ve kullanicidan bu dokumanlara daha sonra basvurmak uzere saklamasini isteyin.

Hedef okuyucu

BILGI

Bu cihaz magazalarda, hafif endustriyel tesislerde ve ciftlikderde uzmanlar veya egitimli kullanicilar tarafindan veya ticari alanlarda ve konutlarda normal kullanicilar tarafindan kullanilmak uzere tasarlanmistir.

Dokuman seti

Bu doküman bir doküman setinin bir parças,idir. Tam set Şu dokümanlari icerir:

• Genel güvenlik önlemleri:

• Montajdan once okumaniz GEREKEN güvenlik talimatlari

• Format: Basis (iç unite kutusundan Çikar)

• ic unite montaj kilavuzu:

Montaj talimatlari
- Format: Basis (iç unite kutusundan Çikar)

• Montör basvuru kilavuzu:

• Montaj hazirigi, iyi uygulamalar, referans verileri,...

• Format: Dijital dosyalarin bulundugu adres http:// www.daikineurope.com/support-and-manuals/product-information/

Urunle verilen dokumenlarinGPCEL surumlmerine bolgesel Daikin web sitesinden veya saticinizdan ulasabilirsiniz.

Original dokumen ingilizce dilinde yazilmustir. Diger dilere orijinal dilinden cevrilmustir.

Teknik mühendislik verileri

• En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime acık) ulasilabilitir.
• En son teknik verilerin tam kūmesine Daikin diş污染防治 (kimlik denetimi gerekir) ulasilabilir.

ITALATCI FIRMA

DAIKIN ISITMA VE SOGUTMA SISTEMLERI SAN. TIC. A.S.

Küçükbakkoly Mah. Kayıdağı Cad. No: 1 Kat: 21-22

34750 Atasehir ISTANBUL/TURKIYE

2 Kutuhakkinda

2.1 ic unite

BiLGI

Aşaqidaki sekiller sadece ortektir ve systemerleşiminizeti tam olarak UYMAYABİLIR.

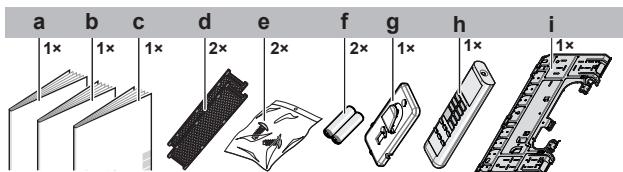

2.1.1 Ic uniteden aksesuarlari cikarmak icin

1 Akesesuarlari ambalajin altindan cikartin.

a Montaj kilavuzu
b Kullanim kilavuzu
c Genel güvenlik önlemleri
d Titanium apatit koku giderici filtrve gumus partikul filtrresi (yalniz FTXP icin)
e Iç unite tespit vidasi (M4×12L). Bkz. "5.5.3 Üniteyi montaj plakasina sabitlemek icin" sayfa 110.
f Kullanici arabirimi icin kuru pil AAA.LR03 (alkalin)
g Kullanici arabirimi tutucu
h Kullanici arabirimi
i Montaj levhasi

3 Unite hakkinda

UYARI: YANICI MADDE

Bu unitenin icindeki sogutucu orta derecede tutuskandir.

3.1 Sistem montaj plani

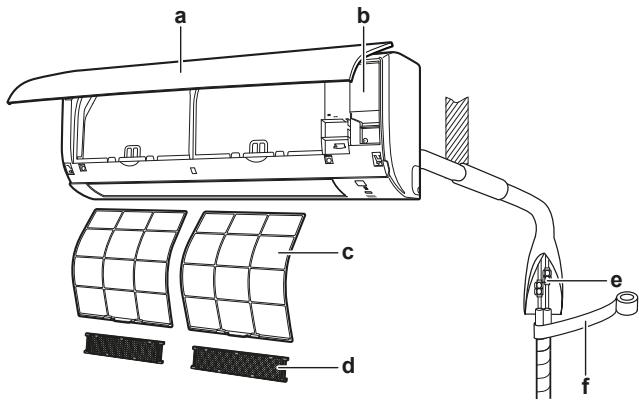

a ic unite
b Servis kapağ
c Hava filtresi
d Titanium apatit koku giderici filtrve gumus partikul filtrresi (yalniz FTXP icin)
e Sogutucu borulari, drenaj hortumu ve ara baglanti kablosu
f Yaltim bandi

3.2 Calisma sahasi

Isletim modu	Çalışma saHASİ
Soğutm(a)(b)	DIs sıçaklik: -10~46°C Iç sıçaklik: 18~32°C Iç nem: ≤%80
Isitm(a)	DIs sıçaklik: -15~24°C Iç sıçaklik: 10~30°C
Kurutm(a)	DIs sıçaklik: -10~46°C Iç sıçaklik: 18~32°C Iç nem: ≤%80

Calisma sahasi disinda calistirilira:

(a) Bir emniyet cihazi sistemin calismasini durdurabilir.
(b) 1C unitede yogusma olusabilir ve damlama yapabilir.

4 Hazirlik

4.1 Montaj sahasinin hazirlanmasi

UYARI

Cihaz surekli ateslme kaynakalarin (örnek: açık alevler, calşan bir gazlı gereç veya calşan bir elektrikli isitici) bulunmadigi bir odada saklanacaktir.

4.1.1 Ic unite montaj sahasi gereksinimleri

BILGI

Ses basinci seviyesi 70 dBA degerinden azdir.

• Hava akisi. Hava akisini hiç bir seyin engellemedigiinden emin olun.

• Drenaj. Yogusma suyununDOGRU sekilde boşaltilabildigiinden emin olun.

• Duvar yalitimi. Duvardaki kosullar 30^ C ve %80 bagil nemi aṭṭiğnda veya duvara taze hava girdiğinde, ek yalīṭm gereklidir (minimum 10 mm kalınlık, polietilen köprük).

• Duvar mukavemeti. Duvar veya zeminin unite agriligi destekleyecek kadar guclu olup olmadigi kontrl edin. Herhangi bir risk varsa, uniteyi monte etmeden once duvar veya zemini guclendirin.
• Aralik birakma. Uniteyi zeminden en az 1,8 m mesafe deyerleştinir, duvarlar ve tavadan olan mesafeler,—in—asağidaki gereksinimleri,—gonünde bulundurun:

4.2 Soğutucu akışkan borularınin hazırlanması

4.2.1 Soğutucu boru gereksinimleri

Sogutucu borularinin capi

Dis unite uzerindeki baglantilarda olan caplarin aynisini kullanin:

Sinif	L1 sivi boruları	L1 gaz boruları
20~35	Ø6,4	Ø9,5

Sogutucu borularinin malzemesi

• Boru malzemesi: Fosforik asitle oksijeni giderilmis dikissiz bakir.
• Havşali baglantilar: Yalniz tavlanmş malzeme kullanin.
• Boru sertlik derecesi ve et kalınkı:

Dişçap (Ø)	Sertlik derecesi	Kalınlık (t)(a)
6,4 mm (1/4")	Tavlanmışı (O)	≥0,8 mm	Ø t

(a) Ilgili mevzuata ve üntenin maksimum calisma basicina (bkz. üntenin isim plakasi Üzerindeki "PS High")转载请注明出处为：http://www.bkz.cn/

4.2.2 Soğutucu akıskan borularin yalitimi

BoruDMI ÇAPİ (Øp)	Yalıtmigi ÇAPİ (Øi)	Yalıtmaki nitmişti (t)
6,4 mm (1/4")	8~10 mm	≥10 mm

Sicaklik 30^ den ve bagil nem % 80 den yuksekse, yaltim yuzeyi uzerindeki yogusmanin onune gecilmesi icin yaltim malzesinin kalinligi en az 20~mm olmaldir.

5 Montaj

5.1 ilc unitenin acilmasi

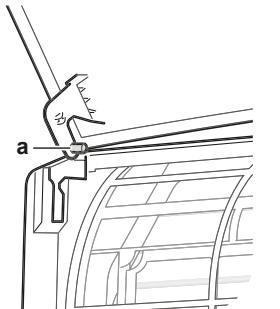

5.1.1 Ön paneliçikarmakiocn

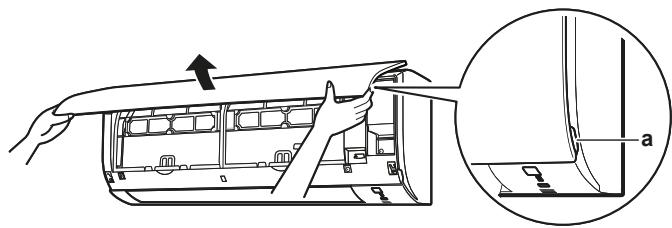

1 On paneli her iki taraftaki panel tirnaklarindan tutun ve açın.

a Panel turnaklari

2 On paneli sola veya saga kaydirip kendinizeogrucekerek cikarin.
Sonuc: 1 taraftaki on panel mili ayrilir.
3 Diger taraftaki on panel milini de ayni sekilde ayirin.

a On panel mili

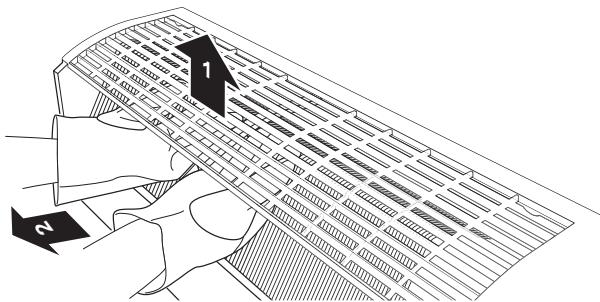

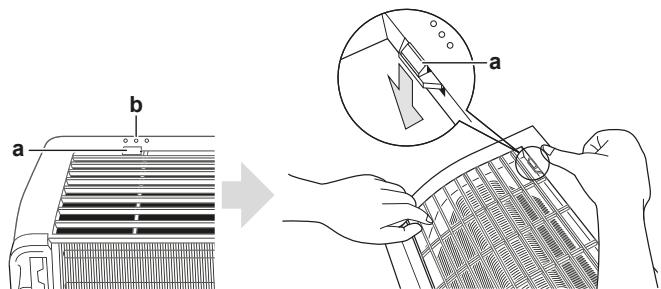

5.1.2 On paneli geri takmak icin

1 On paneli tutturun. Milleri yuvalarla hizalayin ve iceri sonuna kadar itin.
2 On paneli yavaça kapatin; her iki taraftan ve ortasindan bastirin.

Sistemle ilgili montaj, bakim veya servis calismalari gereklestreirken uygun kisisel koruyucu malzeme ve ekipmanlari (koruyucu eldivenler, koruyucu gozlukler,...) kullanin.

1 Hava filtresini sokmek icin on paneli cikartin.
2 On izgaranin 2 vidasini sokun.
3 3 daireli bir sembolle isaretlenmis 3 adet ust kancayi asağı doitir.

a Üst kanca
b 3 daireli symbol

4 On izgarayi cikarmadan once kanad açmanizi oneririz.
5 Her iki elinizi on izgaranin ortsina getirin, yukariogrdu bastrip kendinizeogrdu itin.

5.1.4 On izgarayi geri takmak icin

1 On izgarayi takin ve 3 adet ust kancayi seksilde yerlerine oturtun.
2 2 vidayi (sinif 20~35) on izgaraya geri takin.
3 Hava filtresini ve ardashan on paneli takin.

5.1.5 Elektrik kabolari kutusu kapağınıçıkarmak ilen

1 On izgarayi cikartin.
2 Elektrik kabolari kutusundan 1 vidayi dokun.

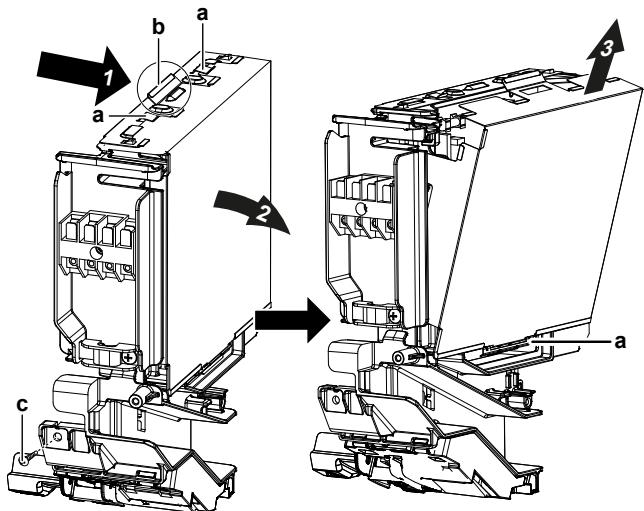

3 Kapağın üst kismindaki Çıkintili kismi Çekerek elektrik kabolari kutusu kapaçıni acın.
4 Alttaki tirnagl czun ve elektrik kablolari kutusu kapaqini cikarin.

a Tirnak
b Kapagin ust kismindaki cikintil kism
c Vida

5 Kapaği gerik takmak icin, once alltaki tirnagl elektrik kabolari kutusunun uzerine oturtun ve kapağ üstke 2 tirnagin icine kaydirin.

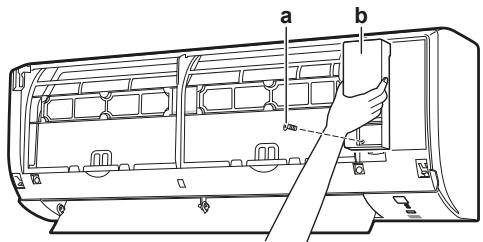

5.1.6 Servis kapağınıçmak icin

1 Servis kapağindan 1 vidayi seksün.
2 Servis kapağıni uniteden yatay olarak seksip seksarin.

a Servis kapaşi vidası
b Servis kapağ

5.2 Ic unite montaji

5.2.1 Montaj plakasinitakmak icin

1 Montaj plakasinigecici olarak takin.
2 Montaj plakasin tesviye edin.

3 Delme noktalarin merkezlerini bir serit metre kullanarak duvara isaretleyin. Serit metrenin ucunu "b" sembolüne yerleştin.
4 M4×25L vidalarla (sahada tedarik edilir) montaj plakasini duvara sabitleyerek kurulumu bitirin.

BILGI

Çikarilan boru böglanti nokitasi kapaşi montaj plakasi cebirnde tutulabilir.

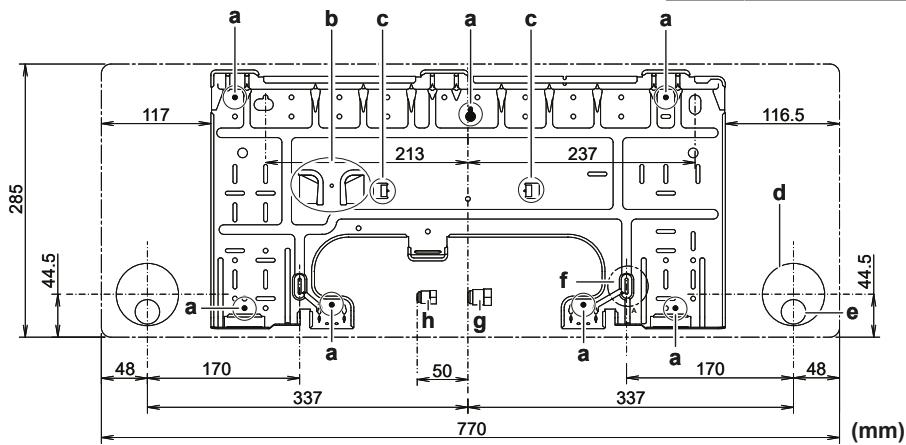

A Sinif 20~35
a Onerilen montaj plakasi tespit noktalari
b Boru baqlanti noktası kapaş icin cep
c Su terazisi yerleşirme tirnaklar
d Duvardan geçen delik 065 mm
e Drenaj hortumu konumu
f Serit metre icin "D" sembolundeki konum
Gaz borusu ucu
h Sivi borusu ucu

5.2.2 Bir duvar deligi delmek icin

DIKKAT

Metal donatilar veya metal levhalar iceren duvarlar icin olasi isinma, elektrik carpmasi veya yangin sorunlarini ortadan kaldirmak icin duvara gomuli buor ve duvardan gegen delikler icin duvar kapağ kullanin.

BILDIrim

Su siziintisini onlemek icin borularin etrafindaki boşluklari sizdirmazlik malzemesi (sahadan temin edilir) ile tikadügenizdan emin olun.

1 Duvarda disari dokru egimli 65 mm'lik bir geçis deligi acin.
2 Delige gomuli bir duvar borusu yerlestiir.
3 Duvar borusuna bir duvar kapaği takin.

(mm)

a Gomuli duvar borusu
b Macun
c Duvar deligi kapaqi

4 Kablo böglantilari, sogutucu borulari ve drenaj borularin tamamladiktan sonra, boşluğu macunla doldurmayi UNUTMAYIN.

5.2.3 Boru baglanti noktası kapağıni çikarmak ilenin

Borulari saga, sağ alta, sola veya sol alta先进技术 in boru böglanti noktası kapaşi QIKARILMALIDIR.

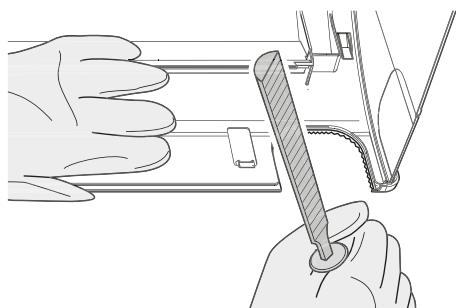

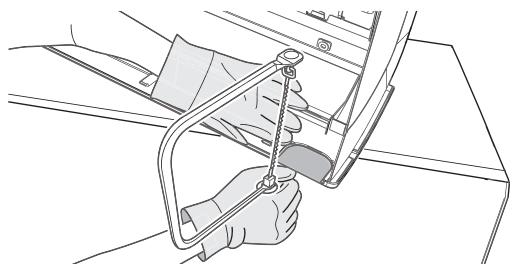

1 Boru portu kapağıni bir kil testere kullanarak on uzgara icinden kesin.

2 Bir yarim dairesel cubuk ege kullanarak kesim cizgisi boyunca capaklar temizleyin.

BILDIRIM

Ön Izgaraya zarar vereceğinden boru portu kapağınçikarmak icin yan keski KULLANMAYIN.

5.2.4 Drenaji saglamak icin

Yogusma suyunun dokru sekilde boşaltilabildiginden emin olun. Bu sunlari kapsar:

• Genel esaslar
• Drenaj borularinin ic uniteye baglanmasi
• Su kacaklarini kontrol edilmesi

Genel esaslar

• Boru uzunluğ. Drenaj borusunu mumkün oldugunca kisa tutun.
• Boru ebadi. Tahliye hortumu uzatması veya gümülü tahiye borusu gerekiyorsa, hortumun on ucuna uygun parçalar kullanın.

BILDIrim

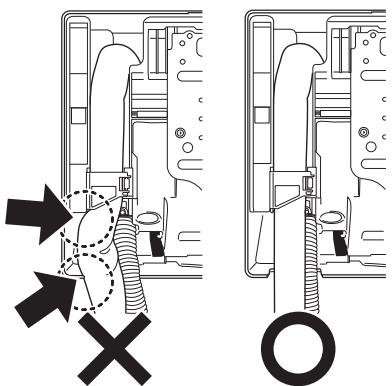

• Drenaj hortumunu asaşiogrulu egimle takin.
  Tutuculara izin VERILMEZ.
• Hortumun ucunu tersebut BATIRMAYIN.

• Drenaj hortumu uzatmasi. Drenaj hortumunu uzatmak icin, sahadan temin edilen 016 mm hortum kullanin. Uzatma hortumunun ic mekan kisminda isi yalitim tupu kullanmayi UNUTMAYIN.

a ic unite ile birlikte verilen drenaj hortumu
b Isi yalitim tupu (sahadan temin edilir)
c Uzatma drenaj hortumu

• Sert polivinil klorur boru. Gümülü boru hatti calismasinda oldugu gibi drenaj hortumunaogrudan sert polivinil klorur boru (nominal 013 mm) baglarken, sahadan temin edilen bir drenaj soseti (nominal 013 mm) kullanin.

a ic unite ile birlikte verilen drenaj hortumu
b Nominal 013 mm drenaj Soketi (sahadan temin edilir)
c Sert polivinil klorur boru (sahadan temin edilir)

• Yogusma. Yoogusmaya karstönlemleri alin. Bina icindeki tum drenaj borularini yaltin.

1 Drenaj hortumunu drenaj borusundan cikmayacak sekilde asagidaki resimde gosterildigi gibdrenaj borusuna takin.

Borulari sag yana, sag arkaya veya sag alta baglamak icin

BiLGI

Fabrika varsayilani sag yandan boru böglantisidir. Sol yandan boru böglantisi icin borulari sagdan cikarin ve sol tarafa takin.

1 Drenaj hortumunu yapişkan vinil bant ile soğutucu akışkan borularin altina tutturun.
2 Drenaj hortumu ve soğutucu akıkan borularinı yalıtm bandi ile birlikte sarın.

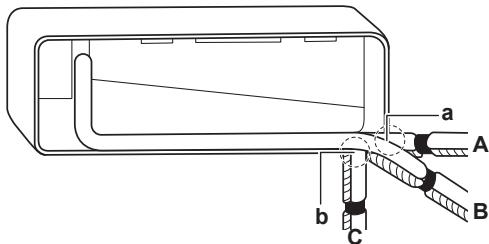

A Saq yandan boru baglantisi
B Saag altan boru baglantisi
C Saq arkadan boru baglantisi
a Saq yandan boru baqlantisi icin boru portu kapagini
buradan cikarin.
b Saig altan boru baiglantisi icin boru portu kapagini buradan cikarin.

Borulari sol yana, sol arkaya veya sol alta baglamak icin

BiLGI

Fabrika varsayilani sag yandan boru böglantisidir. Sol yandan boru böglantisi[in borulari sädnan cikarin ve sol tarafa takin.

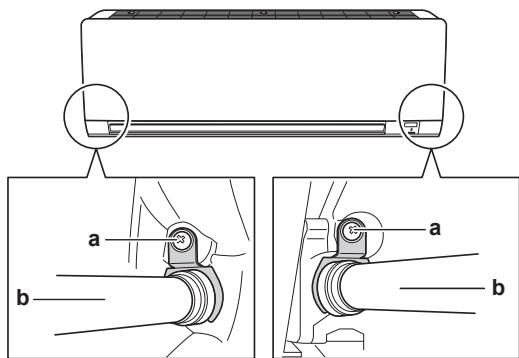

1 Saq taraftaki yalitim tespit vidasini sokun ve drenaj hortumunu cikartin.
2 Sol taraftaki drenaj tapasini cikartin ve bunu sag tarafa takin.

BILDIRIM

Yerleşirirken drenaj tapasina yaglama yagi (sogutucu akıkan yagi) UYGULAMAYIN. Drenaj tapasi bozulabilir ve tapadan drenaj kacağina neden olabilir.

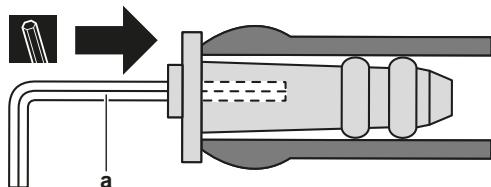

a 4 mm altigen anahtar

3 Drenaj hortumunu sol tarafa takin ve tespit vidasiyla sikmayi unutmayin; aksi takdirde su sizintisi meydana gebilir.

a Yalitim tespit vidasi
b Drenaj hortumu

4 Drenaj hortumunu yapişkan vinil bant kullanarak soğutucu akşkan borularinin alt tarafina tutturun.

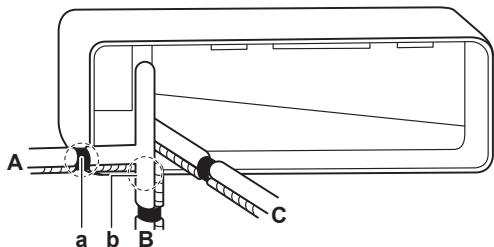

A Sol yandan boru baglantisi
B Sol arkadan boru baglantisi
C Sol altan boru baglantisi
a Sol yandan boru baglantisi ici boru portu kapaing buradan cikarin.
b Sol alltan boru baglantisi icin boru portu kapağini buradan Çiakin.

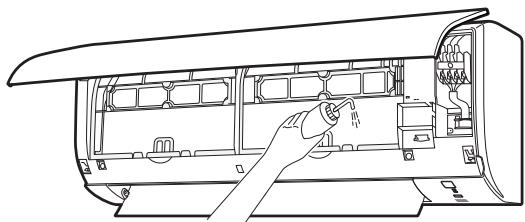

Su kacaklarini kontrl etmek icin

1 Hava filtrerini cikarin.
2 Drenaj tvasina yavas yavas yaklasik 1 I su dokun ve su kacaklarini kontrl edin.

5.3 Soğutucu akışkan borularin bilaghanması

TEHLIKE: YANMA RISKI

5.3.1 Sogutucu borularin beğlantı yapilirken dikkat edilecekler

Borulari baglarken 山 hususlar dikate alin:

• Havsa somunu takarken, havsanin ic yüzeyini eter veya ester yağiyla kaplayin. Sağlam sekilde sikkmadan önce, elinizle 3 veya 4 tam tur sikan.

• Havsa somununu gezetirken DAImA 2 anahtari birlikte kullanin.
• Boru böglantilarini yaparken havsa somununu sikmak icin DAIMA somun anahtari ile tork anahtarini birlikte kullanin. Böylece, somunun Çatlamasi ve kacaklar onlenmis olur.

a Tork anahtari
b Somun anahtari
c Boru birlesimi
d Havsa somunu

Boru ebadi (mm)	Sikma torku (N·m)	Havşā ölcüleri (A) (mm)	Havşā biçimi (mm)
Ø6,4	15~17	8,7~9,1	90±2 45±3 A R=0.4~0.8
Ø9,5	33~39	12,8~13,2
Ø12,7	50~60	16,2~16,6

5.3.2 Sogutucu akiskan borularin ic uniteye baglamak icin

• Boru uzunluğ. Sogutucu borularini mumkün oldugunca kisa tutun.

• Havsaliimentary. Soogutucu borularinin uniteye baglantisin havsaliimentary kullanarak yapin.

• Yalitim. Iç unitedeki soğutucu borularin, ara baglanti kablosunu ve drenaj hortumunu aşağidaki gibi yalitin:

a Gaz borusu
b Gaz borusu yalitimi
c Ara baglanti kablosu
d Siviorusu
e Sivi borusu yalitimi
f Son islem bandi
g Drenaj hortumu

BILDIRIM

Tüm soğutucu borularinı yalıtmayı ihmal etmeyin. Açıkta kalan borular yüzşmaya neden olabilir.

5.4 Elektrik kabolarinin baglanmasi

TEHLIKE: ELEKTRIK CARPMASI RISKI

UYARI

Güç besleme kabolari,—in DAIMA Çok Çekirdekli kablo tercih edin.

UYARI

Besleme kablosu zarar görürse tehlükeye meydan vermemek icin imalatçı, onun servis temsilcisi veya benzer kalifiye bir personel tarafindan DEGIŞTİRLMELİDIR.

UYARI

Güç beslemesini ic uniteye BAGLAMAYIN. Aksi takdirde, elektrik carpabilir veya yangin Çıkabilir.

UYARI

• Yerel olarak satin alinan elektrik parçalarini ürünün icerisinde KULLANMAYIN.
• Drenaj pompasi vb. écinq guç beslemesini terminal blogündan dallanna YAPMAYIN. Aksi takdirde, elektrik carpabilir veya yangin*cikabilir.

UYARI

Bu borular cok sicak olacagindan ara baglanti kabolarini isi yalitimsiz bakir borulardan uzak tutun.

5.4.1 Üc unite üzerine elektrik kabolarini,... baglamak icin

Elektrik böglantilari, montaj kilavuzu ile ulusal elektrik kablo böglantisi duzenlemeleri ya da uygulama esaslarina gore yerine getirilmelidir.

1 Iç uniteyi montaj plakasi kancelarina yerleştin. "△" isaretlerini kilavuz olarak kullanin.

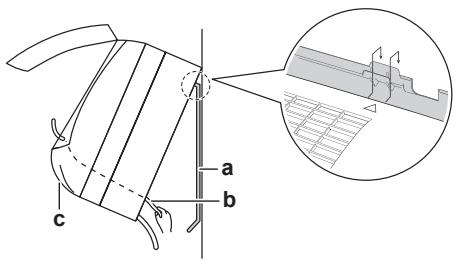

a Montaj plakasi (aksesuar)
b Ara baglanti kablosu
c Kablo kilavuzu

2 On paneli ve ardashan servis kapağını açın. Bkz. "5.1 İ Üntenin açilması" sayfa 105.
3 Dis uniteden gelen ara baglanti kablosunu duvardaki delikten, ic unitenin arkasindan ve on taraftanGPCirin.

Not: Ara böglanti kablosunun önceden soyulmş olması durumunda uçlari yalitim bandiyla kapatin.

4 Kablonunucunu bukun.

BILDIrim

• Güç hatti ve iletim hattı mutlaka birbirlerinden ayı tutun. Iletim kaboları ve güç besleme kaboları keseşebilir, ancak paralel GIDEMZ.
• Olabilecek elektrik girisimlerini onlemek icin her iki kablolamaarasindaki mesafenin DAIMA en az 50 mm olması gerekir.

UYARI

Unitenin kucuk hayvanlar tarafindan bir siginak olarak kullanilmasini onlemek icin gerekli onlemleri alin. Kucuk hayvanlarin elektrikl parcalara temas etmesi arizalara, dumana veya yangina yol acabilir.

5 Kablo uclarini yaklasik 15 mm soyun.
6 Kablo renklerinin ic unite terminal bloklari uzerindeki terminal rakamlarina karstik gelmesini saglayin ve vidalaril gili terminallere saglam sekilde vidalayin.
7 Topraklama kablosunu ilgili terminale baglayin.
8 Telleri terminal vidalarile sikica sabitleyin.
9 Sağlam seksilde baglandı İndan emin olmak icin kabolari Çekın ve arindan kabolari kablo tutucuyla sabitleyin.
10 Kablolari, servis kapağı saglam seksilde oturacak bogimde yerleşirin ve ardashan servis kapağını kapatin.

5.5 iç unite montajınin tamamlanması

5.5.1 Drenaj borulari, soğutucu borulari ve ara,—baglanti kablosunu yal'tmak,—

1 Drenaj borulari, soğutucu borulari ve elektrik kablo要考虑 bitirildikten sonra. Soğutucu akıkan borulari, ara要考虑 kablosu ve drenaj hortumunu yalım bandiyla birlikte sarin. Her turda bandin genisiğinin en azyarı kadarbindirme yapın.

a Drenaj hortumu
b Ara baglanti kablosu
c Montaj plakasi (aksesuar)
d Sogutucu borulari
e lç unite tespit vidasi M4×12L (aksesuar)
f Alt govde

5.5.2 Borulari duvar deligiinden gezirmek ici

1 Sogutucu akiskan borularini montaj levhasi uzerindeki boruogrultusu boyunca duzeltin.

a Drenaj hortumu
b Bu deligi macun veya tamir harci ile doldurun.
c Yapiskan vinil bant
d Yaltim bandi
e Montaj plakasi (aksesuar)

BILDIRIM

• Sogutucu borularin BUKMEYIN.
• Sogutucu akıkan boruları alt güvdeye veya oni zgaraya BASTIRMAYIN.

2 Drenaj hortumunu ve soğutucu akıkan borularin duvar deligiindenGPCIRIN.

5.5.3 Uniteyi montaj plakasina sabitlemek icin

1 Iç uniteyi montaj plakasi kancelarina yerleştin. "△" isaretlerini kilavuz olarak kullanin.

2 Üntenin alt góvdesini her iki elinizle montaj plakasi alt kancelari üzerine oturacak seksilde bastirn. Kabolarin hiçbir yerde EZİLMEDIğINDEN emin olun.

Not: Ara böglanti kablosunun ic uniteye sikismadiğina dikkat edin.

3 Iç unitenin alt kenarina, montaj plakasi kancelarini sikica kavrayana kadar iki elinizle bastirin.
4 2 adet iç unite tespit vidasi M4×12L (aksesuar) kullanarak iç uniteyi montaj plakasina sabitleyin.

6 Yapilandirma

6.1 Farkl bir adres ayarlamak icin

1 odaya 2 iç unite monte edildigiinde, 2 kullanici arabirimi icin farkli adresler ayarlanabilir.

1 Kullanici arabirimindeki pilleri cikarin.
2 Adres atlatma telini kesin.

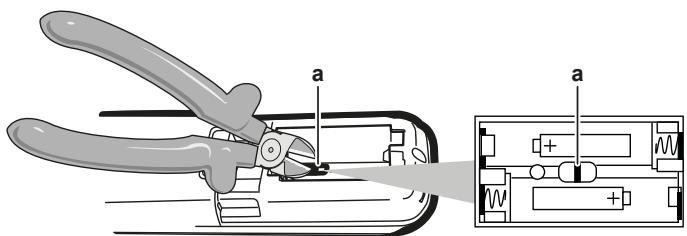

a Adres atlatma teli

BILDiRim

Adres atlatma telini kesenken cevreleyen parcalara zarar VERMEMEYE dikkat edin.

3 Guc beslemesini acin.

Sonuc: Referans konumunu ayarlamak icin ic unitenin kanadi acilir ve kapanir.

BILGI

• FTXF uniterer ici aasaigdaki ayar, guc beslemesi acildiktan sonra 5 dakika icinde TAMAMLANMALIDIR.
• Ayari zamaninda BITIREMEDIYSENIZ, guc beslemesini kapatin ve geri açmadan.Once en az 1 dakika bekleyin.

4 Aynianda basin:

Atlatma kablosu	Adres
Fabrika ayari	1
Yan keski ile kestikten sonra	2

BILGI

Calisma lambasi yanip sönerken ayar TAMAMLANAMADI ise, ayar islemini en bastard tekrarlayin.

9 Ayar tamamlandigi zaman suna basin:

Model	Düğme
FTXP ve ATXP	FAN düzmesini)yaklaşık 5 saniye basii tutun.
FTXF

Sonuc: Kullanici arabirimi onceki ekrana geri donecekir.

10 Aynianda basin:

Atlatma kablosu	Adres
Fabrika ayari	1
Yan keski ile kestikten sonra	2

BiLGI

Calisma lambasi yanip sönerken ayar TAMAMLANAMADI ise, ayar islemini en bastard tekrarlayin.

15 Ayar tamamlandigi zaman suna basin:

Model	Düğme
FTXP	FAN düzmesini)yaklaşık 5 saniye basii tutun.
FTXF

Sonuc: Kullanici arabirimi onceki ekrana geri donecekir.

7 Devreye Alma

BILDIIRIM

Uniteyi KESINLIKLE termistörler ve/veya basinç sensörleri/ anahtarlar olmadan calistirmayın. Kompresör yanabilir.

7.1 Üsletmeye alma öncesi kontrol listedesi

Aşaqidaki kontroller TAMAMLANMADAN sistemas ÇALISTIRMAYIN:

☐	MontörΒASFURU kilavuzunda,açıklandmiş sekilde,tüm montaj talimatlari nì okuyun.
☐	Iç ünteler.Doğru sekilde monte edilmelidir.
☐	Diş ünite.Doğru sekilde monte edilmelidir.
☐	Hava,girişi/çkışi Üntenin hava,girişi veçkışi,nin,kağı,mukavva vya BAŞKA bir madde ile engellenmediğini kontrl edin.
☐	EKSİK faz vya ters faz olmamalidir.
☐	Soğutucu,aşkıkan borulari(gaz ve sıvi) termal olarakyalilmalidir.
☐	DrenajDrenaj,aşkıınn Rahat olduğundan emin olun.Olası sonuc:Yoğusma suyu damlayabilir.
☐	Sistem,dogru sekilde topraklanmali ve topraklama terminalleri,sikilmalidir.
☐	Sigortalar vya,yerel olarak takilan koruma cihazlaribu kılıvuza uygün olmalidir ve baypas EDİLMEMELIDIR.
☐	Güç besleme gerilimi üntenin bilgi etiketinde yazili gerilime uygün olmalidir.
☐	Belirtilen kablolar ara,baglianti kablosu olarak kullanilir.
☐	Iç ünite kullanı arabiriminin sinyallerini alir.
☐	Anahtar kutusunda KESİNLİKLE gezsek,baglianti veyahasarı elektrik bileşeni bulunmamalidir.
☐	Kompresörün izolasyon direnci NORMAL olmalidir.
☐	Iç ve,dş üntelerin icerisinde KESİNLİKLE hasarlı bileşenvya,sıkışmıborular bulunmamalidir.
☐	KESİNLİKLE soğutucu,aşkıkan kaçağı bulunmamalidir.
☐	Doğru boyltba borular,döşenmeli ve borular,dogru sekildeyalilmalidir.
☐	Diş üntedekı durdurma vanaları(gaz ve sıvi)tamamen,açık olmalidir.

7.2 Bir test calistirmasiGeorgeklestirmek icin

Ön Şart: Güç beslemesi belirtilen aralıka OLMALIDIR.

Ön Şart: Test calistirmasi soğutma veya isitma modunda gerçekleşirile bilir.

Ön Şart: Test calistirması, Tür fonksiyonlarin ve parçaların dizgün calistmişindan emin olmak ileçın üntenin kullanım kilavuzuna uygün olarak.Sinceleştirolmelidir.

1 Sogutma modunda, programlanabilir en duşuk sicutligi în. Isitma modunda, programlanabilir en yuksek sicutligi în. Gerekirse test calismasi devre dişi birakilabilir.

2 Deneme calistirmasi tamamlandiginda, sicutigi normal bir seviyeye ayarlayin. Sogutma modunda: 26 28^ isitma modunda: 20 - 24^
3 Unite KAPALI konuma getirildikten 3 dakika sonra systemd calismayi durdurur.

7.2.1 KIssezonunda test calistirmasi yapmak icin

Kisin klimayi Soogutma modunda calistirken, asaigidaki yontemi kullanarak test calistirmasi isletimine ayarlayin.

FTXP uniteler icin

1 TEMP, ve OFF üzerine aynianda basin.
2 TEMP dugmesine basin.
3 7-secimini yapin.
4 FAN duğmesine basin.
5 Sistemi açmak icin COOL üzerine basin.

Sonuc: Test calistirmasi isletimi yaklaşik 30 dakika sonra otomatik olarak durur.

6 Isletimi durdurmak icin OFF uzerine basin.

FTXF üntelter icin

7 Sistemi acmak icin uzerine basin.
8 ve MODE ortsina ayni anda basin.
9 MODE uzerine iki kez basin.

Sonuc: Ekranda 7 belir. Test calistirma isletimi segilir. Test calistirmasi isletimi yaklaşık 30 dakika sonra otomatik olarak durur.

10 Isletimi durdurmak icin uzerine basin.

BiLGI

Bazi fonksiyonlar test calistirmasi isletim modunda KULLANILAMAZ.

Isletim sirasinda elektrik kesilmesi olursa, elektrik geri gelir gelmez system otomatik olarak yeniden calisir.

8 Bertaraf

Unitenin demonte edilmesi ve soğutucu, yağ ve dioer parçalarla ilgili islemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRLMELIDIR.

9 Teknik veriler

En yeti teknik verilerin bir kismini bolgesel Daikin web sitesinde bulabilirsiniz (halka açıktr). En yeti teknik verilerin tamam Daikin Business Portal'inda bulabilirsiniz (kimlik.Doğrulaması gereklidir).

9.1 Kabloşemasi

Birleşik Kablo Şeması Acıklaykı Bilgiler
Uygulanan parçalar ve numaralandirma】,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”,”	: DEVRE KESİCI		: KORUYUCU TOPRAKLAMA
	: BAGLANTI		: KORUYUCU TOPRAKLAMA (VIDASI)
	: KONEKTÖR		: DOGRULTUCU
	: TOPRAK		: RÖLE KONEKTÖRÜ
	: SAHA KABLOSU		: KISA DEVRE KONEKTÖRÜ
	: SIGORTA		: TERMINAL
	: IÇ ÜNITE		: IRTİBAT BLOÜG
	: DIŞ ÜNITE		: KABLO KELEPÇESİ
BLK : SIYAH	GRN : YEŞIL	PNK : PEMBE	WHT : BEYAZ
BLU : MAVI	GRY : GRI	PRP, PPL : MOR	YLW : SARI
BRN : KAHVERENGİ	ORG : TURUNCU	RED : KIRMIZI
A*P	: BASKI DEVRE KARTI	PS : ANAHTARLAMALI GÜÇ BESLEME
BS*	: BASMA BUTON AÇMA/KAPAMA, ÇALİSTIRMA ANAHTARI	PTC* : TERMISTÖR PTC
BZ, H*O	: SESLI IKAZ	Q* : GEÇİT KAPASI IZOLE EDİLMİŞ ÇIFT KUTUPLU
C*	: KAPASİTOR	TRANSIŞTER (IGBT)
AC*, CN*, E*, HA*, HE*, HL*, HN*,	: BÁGLANTI, KONEKTÖR	Q*DI : TOPRAK KAÇAÇI DEVRE KESİCSİ
HR*, MR*, A, MR*, B, S*, U, V,	:	Q*L : AŞİR YÜK KOREYUCU
W, X*, A, K*R*	:	Q*M : TERMİK ANAHTAR
D*, V*D	: DIYOT	R* : DIRENÇ
DB*	: DIYOT KÖPRUSÜ	R*T : TERMISTÖR
DS*	: DIP ANAHTARI	RC : ALICI
E'H	: ISITICI	S*C : SINIR ANAHTARI
F', FU, FU' (ÖZELLIKLER), UNITENIZIN,IÇINDEKI	: SIGORTA	S'L : ŞAMANDIRALI ANAHTAR
PCB'YE BAKIN)	:	S*NPH : BASINC SENSÖRÜ (YÜKSEK)
FG*	: KONEKTÖR (GÖVDE TOPRAKLAMASI)	S*PH, HPS* : BASINC ANAHTARI (YÜKSEK)
H*	: KABLO DEMETI	S*PL : BASINC ANAHTARI (ALÇAK)
H*, LED*, V*L	: PILOT LAMBA, IŞIK YAYAN DIYOT	S*T : TERMOSTAT
HAP	: ISIK YAYAN DIYOT (SERVIS MONİTÖRÜ YEGIL)	S*RH : NEM SENSÖRÜ
HIGH VOLTAGE	: YÜKSEK GERİLIM	S*W, SW* : IŞLETIM ANAHTARI
IES	: AKILLI GÜZ SENSÖRÜ	SA*, F1S : DARBE KORUYUCU
IPM*	: AKILLI GÜÇ MODülü	SR*, WLU : SINYAL ALICI
K*R, KCR, KFR, KHuR, K*M	: MANYETİK RÜLE	SS* : SEÇİCİ ANAHTAR
L	: CANLI	SHEET METAL : TERMINAL ŞERİD SABİT PLAKA
L*	: BOBIN	TR* : TRAFO
L*R	: REAKTÖR	TC, TRC : VERİCI
M*	: KADEME MOTORU	V*, R*V : VARISTÖR
M*C	: KOMPRESÖR MOTORU	V*R : DIYOT KÖPRUSÜ
M*F	: FAN MOTORU	WRC : KABLOSZ UZAKTAN KUMANDA
M*P	: DRENJ A POMPASI MOTORU	X* : TERMINAL
M*S	: YÖN DEĞİSTIRME MOTORU	X*M : IRTİBAT BLOÜG (BLOK)
MR*, MRCW*, MRM*, MRN*	: MANYETİK RÜLE	Y*E : ELEKTRONİK GENLEŞME VANASI SERPANTINI
N	: NÖTR	Y*R, Y*S : TERSLEYİC SOLENOID VANA SERPANTINI
n*, N*	: FERRİ ZEKİRDEKTEN GEÇİŞ SAYISI	Z*C : FERRİ ZEKİRDEK
PAM	: DARBE GENLİK MODülASYONU	ZF, Z*F : GÜRÜLTÜ Filtresl
PCB*	: BASKI DEVRE KARTI
PM*	: GÜÇ MODülü

1

1

1

				1
									1
														1
				1
									1
														1

1

1

1

DAIKIN ISITMA VE SOGUTMA SISTEMLERI SAN.TIC.A.S.

Küçükbakkköy Mah. Kayıdağ Cad. No: 1 Kat: 21-22 34750 Atasehir

ISTANBUL/TURKIYE

Tel: [phone]

Cagri Merkezi: 444 999 0

Web: www.daikin.com.tr
