FTXP 4000W - Unité intérieure multisplit DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mural
Capacité de refroidissement	4000 W
Type de réfrigérant	R-32
Dimensions (L x H x P)	800 x 295 x 215 mm
Poids	10 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique	1,5 kW
Classe énergétique	A++
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Niveau sonore	25 dB(A) (mode silencieux)
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité des pièces auprès des distributeurs agréés
Garantie	2 ans
Informations générales	Idéal pour des pièces jusqu'à 40 m², installation par un professionnel recommandée

FOIRE AUX QUESTIONS - FTXP 4000W DAIKIN

Comment régler la température sur le DAIKIN FTXP 4000W ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Pourquoi mon climatiseur DAIKIN FTXP 4000W ne s'allume-t-il pas ?

Vérifiez si l'appareil est branché correctement et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles sont en bon état.

Comment nettoyer le filtre du DAIKIN FTXP 4000W ?

Pour nettoyer le filtre, retirez le panneau avant, puis sortez le filtre. Lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Le climatiseur fait du bruit, est-ce normal ?

Un léger bruit est normal pendant le fonctionnement, mais si le bruit est excessif, cela peut indiquer un problème. Vérifiez si l'appareil est bien nivelé et si rien ne bloque les ventilateurs.

Comment changer le mode de fonctionnement sur le DAIKIN FTXP 4000W ?

Pour changer le mode de fonctionnement, utilisez la télécommande et appuyez sur le bouton 'Mode'. Sélectionnez entre 'Refroidissement', 'Chauffage', 'Déshumidification' ou 'Ventilation'.

Que faire si le climatiseur ne refroidit pas correctement ?

Vérifiez que les filtres ne sont pas obstrués et que la fenêtre ou la porte est fermée. Assurez-vous également que l'unité extérieure n'est pas bloquée par des débris.

Quel est le niveau sonore du DAIKIN FTXP 4000W ?

Le niveau sonore varie selon le mode, mais en mode silencieux, il est généralement inférieur à 20 dB. Consultez le manuel pour plus de détails.

Comment programmer mon climatiseur DAIKIN FTXP 4000W pour un fonctionnement automatique ?

Pour programmer l'appareil, utilisez la fonction 'Minuterie' sur la télécommande. Réglez l'heure de démarrage et d'arrêt souhaitées.

Où trouver le numéro de modèle du DAIKIN FTXP 4000W ?

Le numéro de modèle se trouve généralement sur une étiquette située à l'arrière de l'appareil ou à l'intérieur du panneau avant.

MODE D'EMPLOI FTXP 4000W DAIKIN

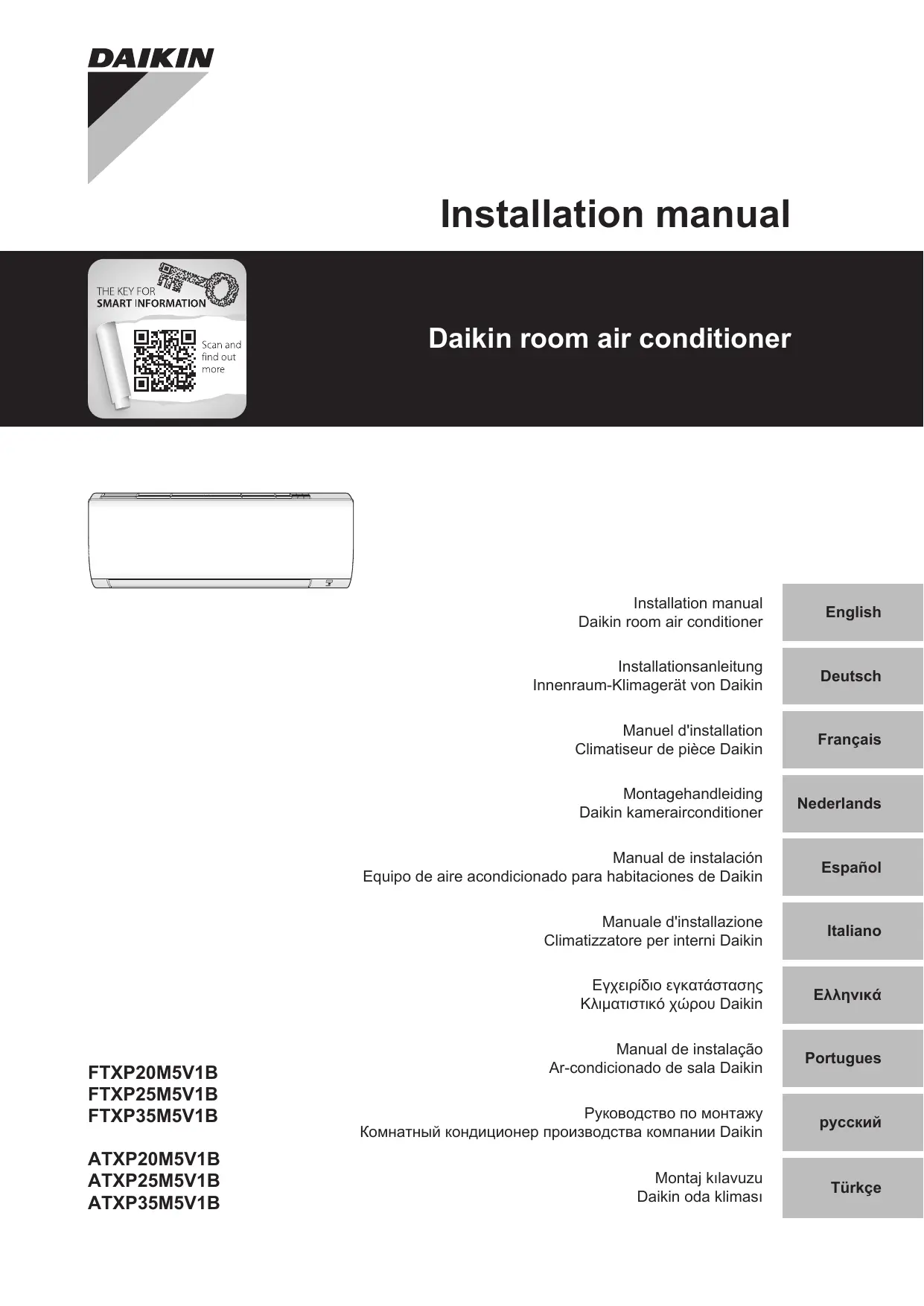

Manuel d'installation

Climatiseur de pièce Daikin

Daikin climatiseur portable

2 À propos du carton 25

2.1 Unité intérieure 25

2.1.1 Retrait des accessoires de l'unité intérieure 26

3 A propos de l'unité 26

3.1 Configuration du système 26 3.2 Plage de fonctionnement 26

4 Préparation 26

4.1 Préparation du lieu d'installation 26 4.1.1 Exigences pour le lieu d'installation de l'unité intérieure 26 4.2 Préparation de la tuyauterie de réfrigérant 27 4.2.1 Exigences de la tuyauterie de réfrigérant 27 4.2.2 Isolation de la tuyauterie de réfrigérant 27

5 Installation 27

5.1 Ouverture de l'unité intérieure 27

5.1.1 Dépose du panneau avant 27 5.1.2 Remise en place du panneau avant 27 5.1.3 Dépose de la grille avant 27 5.1.4 Remise en place de la grille avant 27 5.1.5 Dépose du couvercle du coffret électrique 28 5.1.6 Ouverture du couvercle d'entretien 28

5.2 Installation de l'unité intérieure 28

5.2.1 Installation de la plaque de montage 28 5.2.2 Réalisation d'un trou dans le mur 28 5.2.3 Enlèvement du couvercle de l'orifice de tuyau 29 5.2.4 Pour fournir le drainage 29

5.3 Raccordement de la tuyauterie de réfrigérant 30

5.3.1 Consignes pour le raccordement de la tuyauterie de réfrigérant 30 5.3.2 Raccordement de la tuyauterie de réfrigérant à l'unité intérieure 31

5.4 Raccordement du câblage électrique 31

5.4.1 Raccordement du câblage électrique sur l'unité intérieure 31

5.5 Finalisation de l'installation de l'unité intérieure 32

5.5.1 Pour isoler la tuyauterie de drainage, la tuyauterie de réfrigérant et le câble d'interconnexion 32 5.5.2 Passage des tuyaux à travers les trous de mur 32 5.5.3 Fixation de l'unité sur la plaque de montage 32

6 Configuration 32

6.1 Réglage des différentes adresses 32

7 Mise en service 34

7.1 Liste de contrôle avant la mise en service 34 7.2 Essai de fonctionnement 34 7.2.1 Pour effectuer un test en hiver 34

9 Données techniques 35

9.1 Schéma de câblage 35

Informations

Vérifiez que l'utilisateur dispose de la version imprimée de la documentation et demandez-lui de la conserver pour s'y référer ultérieurement.

Informations

Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou formés, dans des ateliers, dans l'industrie légère et dans les exploitations agricoles, ou par des non-spécialistes, dans un cadre commercial ou domestique.

Documentation

Le présent document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants:

• Précautions de sécurité générales:
• Instructions de sécurité avant l'installation
• Format: Papier (dans le carton de l'unité intérieure)
• Manuel d'installation de l'unité interieure:
• Instructions d'installation
• Format: Papier (dans le carton de l'unité intérieure)
• Guide de référence installateur:
• Préparation de l'installation, bonnes pratiques, données de référence, etc.
• Format: Fichiers numériques sur http://www.daikineurope.com/support-and-manuals/product-information/

Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre revendeur.

La documentation d'origine est rédigée en Anglais. Toutes les autres langues sont des traductions.

Données techniques

• Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public).
• L'ensemble complet des dernières données techniques est disponible sur l'extranet Daikin (authentification requise).

Informations

Les figures suivantes ne sont que des exemples et peuvent NE PAS correspondre totalement à la configuration de votre système.

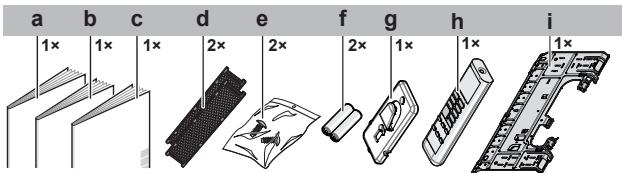

2.1.1 Retrait des accessoires de l'unité intérieure

Retirez les accessoires au bas de l'emballage.

Manuel d'installation Mode d'emploi Consignes de sécurité générales Filtre désodorisant à l'apatite de titane et filtre à particules d'argent (uniquement pour FTXP) Vis de fixation de l'unité intérieure (M4×12L). Reportez-vous à "5.5.3 Fixation de l'unité sur la plaque de montage" à la page 32. Piles sèche AAA. LR03 (alcaline) pour l'interface utilisateur Support d'interface utilisateur Plaque de montage

Avertissement: matériau inflammable

Le réfrigérant à l'intérieur de cette unité est légèrement inflammable.

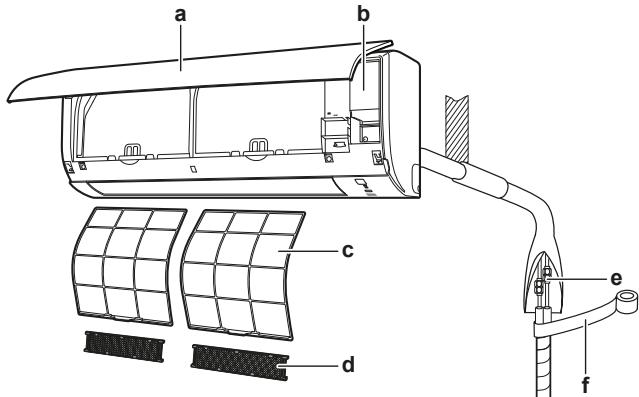

3.1 Configuration du système

a) Unité intérieure b) Couvercle d'entretien c) Filtre à air d) Filtre désodorisant à l'apatite de titane et filtre à particules d'argent (uniquement pour FTXP) e) Tuyauterie de réfrigérant, flexible de réfrigérant et câble d'interconnexion f) Ruban d'isolation

3.2 Plage de fonctionnement

Mode de fonctionnement	Plage de fonctionnement
Refroidissement(a)(b)	• Température extérieure: -10~46°C • Température intérieure: 18~32°C • Humidité intérieure: ≤80%
Chauffage(a)	• Température extérieure: -15~24°C • Température intérieure: 10~30°C
Sécher(a)	• Température extérieure: -10~46°C • Température intérieure: 18~32°C • Humidité intérieure: ≤80%

S'il fonctionne hors de la plage de fonctionnement :

(a) Un dispositif de sécurité peut arrêter le fonctionnement du système. (b) De la condensation peut se produire sur l'unité intérieure et couler.

Avertissement

L'appareil sera stocké dans une pièce sans sources d'allumage fonctionnant en permanence (exemple : flammes nues, un appareil fonctionnant au gaz ou un chauffage électrique).

Informations

Le niveau de pression sonore est inférieur à 70 dBA.

• Débit d'air. Assurez-vous que rien ne bloque le débit d'air.
• Vidange. Veillez à ce que l'eau de condensation puisse être évacuée correctement.
• Isolation du mur. Si la température au mur dépasse 30°C et que l'humidité relative est de 80% ou si de l'air frais est aspiré dans le mur, une isolation supplémentaire est requise (mousse en polyéthylène d'au moins 10mm d'épaisseur).
• Résistance du mur. Vérifiez si le mur ou le sol est suffisamment solide pour résister au poids de l'unité. En cas de risques, renforcez le mur ou le sol avant d'installer l'unité.
• Écartement. Installez l'unité à au moins 1,8 m du sol et respectez les exigences suivantes en ce qui concerne la distance par rapport aux murs et au plafond:

Diamètre de la tuyauterie de réfrigérant

Utilisez les mêmes diamètres que les connexions sur les unités extérieures:

Classe	Tuyauterie de liquide L1	Tuyauterie de gaz L1
20~35	Ø6,4	Ø9,5

Matériaux des tuyaux de réfrigérant

• Matériau des tuyaux: Cuivre sans soudure désoxydé à l'acide phosphorique.
• Raccords évasés: Utilisez uniquement un matériel recuit.
• Degré de trempe de la canalisation et épaisseur de paroi:

Diamètre extérieur (Ø)	Dégré de trempe	Épaisseeur (t)(a)
6,4 mm (1/4")	Recuit (O)	≥0,8 mm	Ø t

(a) En fonction de la législation en vigueur et de la pression de travail maximale de l'unité (voir "PS High" sur la plaquette signalétique), une épaisseur de tuyauterie plus grande peut être requise.

4.2.2 Isolation de la tuyauterie de réfrigérant

Diamètre extérieur du tuyau (Øp)	Diamètre intérieur de l'iso1ation (Øi)	Épaissur de l'iso1ation (t)
6,4 mm (1/4")	8~10 mm	≥10 mm

Si la température est supérieure à 30°C et si l'humidité relative est supérieure à 80%, l'épaisseur des matériaux d'isolement doit alors être d'au moins 20 mm afin d'éviter toute condensation sur la surface du matériel ou isolant.

5.1.1 Dépose du panneau avant

Tenez le panneau avant par les pattes des deux côtés et ouvrez-le.

Languettes du panneau

2 Retirez le panneau avant en le faisant glisser vers la gauche ou la droite et en le tirant vers vous.

L'axe du panneau avant d'un côté sera déconnecté.

Débranchez l'axe du panneau avant de l'autre côté en procédant de la même manière.

Axe du panneau avant

5.1.2 Répose du panneau avant

Fixez le panneau avant. Alignez les axes sur les fentes et poussez-les à fond. 2 Fermez lentement le panneau avant ; appuyez sur les deux côtes et au centre.

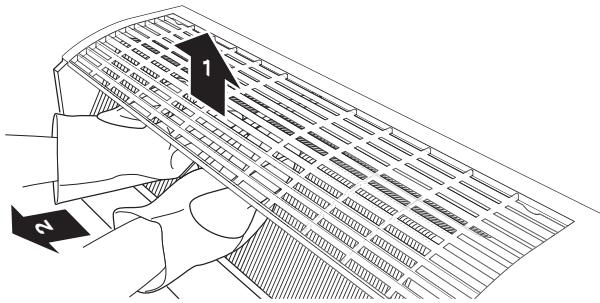

Attention

Portez des équipements de protection individuelle adaptés (gants de protection, lunettes de sécurité, etc.) lors de l'installation, de l'entretien ou de la réparation du système.

1 Retirez le panneau avant pour accéder au filtre à air. 2 Retirez les 2 vis de la grille avant. 3 Dégagez les 3 crochets supérieurs marqués d'un symbole avec 3 cercles.

Crochet supérieur Symbole avec 3 cercles

4 Nous recommandons d'ouvrir le volet avant pour déstérer la grille avant. 5 Placez vos deux mains sous le centre de la grille avant, puis la tirez vers le haut et ensuite vers vous.

5.1.4 Répose de la grille avant

1. Installez la grille avant et enclenchez fermement les 3 crochets supérieurs. 2. Reposez les 2 vis (classe 20~35) sur la grille avant. 3. Installez le filtre à air, puis montez le panneau avant.

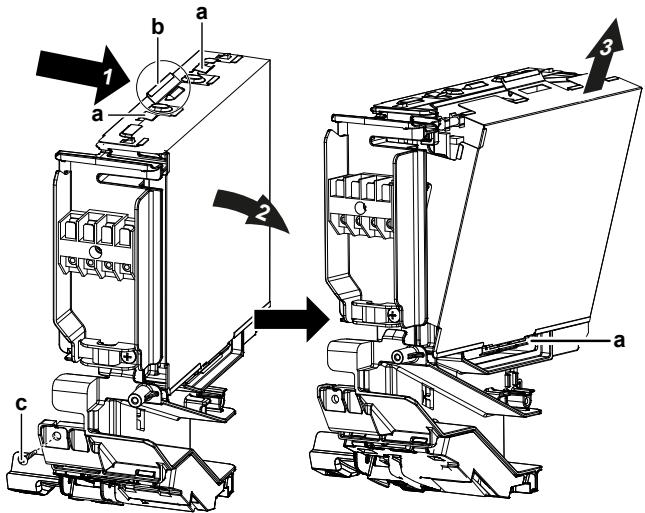

5.1.5 Dépose du couvercle du coffret électrique

1. Enlevez la grille avant. 2. Retirez 1 vis du coffret électrique. 3. Ouvrez le couvercle du coffret électrique en tirant sur la partie saillante située sur le dessus du couvercle. 4. Décrochez la languette en bas et retirez le couvercle du coffret électrique.

a Languette b Partie saillante sur le dessus du couvercle c Vis

5 Pour reposer le couvercle, accrochez d'abord la patte inférieure sur le coffret électrique et glissez le couvercle dans les 2 pattes supérieures.

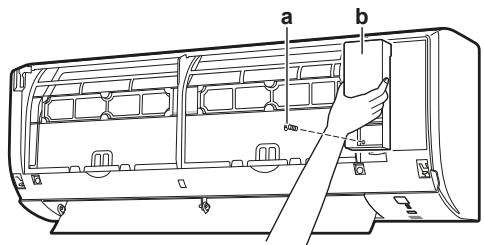

5.1.6 Ouverture du couvercle d'entretien

1 Retirez 1 vis du couvercle d'entretien. 2 Otez le couvercle d'entretien horizontalement pour le sortir de l'unité.

Vis du couvercle d'entretien Couvercle d'entretien

5.2.1 Installation de la plaque de montage

1. Posez la plaque de montage temporairement. 2. Mettez la plaque de montage à niveau. 3. Marquez les centres des points de perçage au mur à l'aide d'un mètre ruban. Positionnez l'extrémité du mètre ruban au niveau du symbole ">". 4. Terminez la pose en fixant la plaque de montage au mur avec des vis M4×25L (à fournir).

Informations

Le couvercle de l'orifice du tuyau démonté peut être maintenu dans la poche de la plaque de montage.

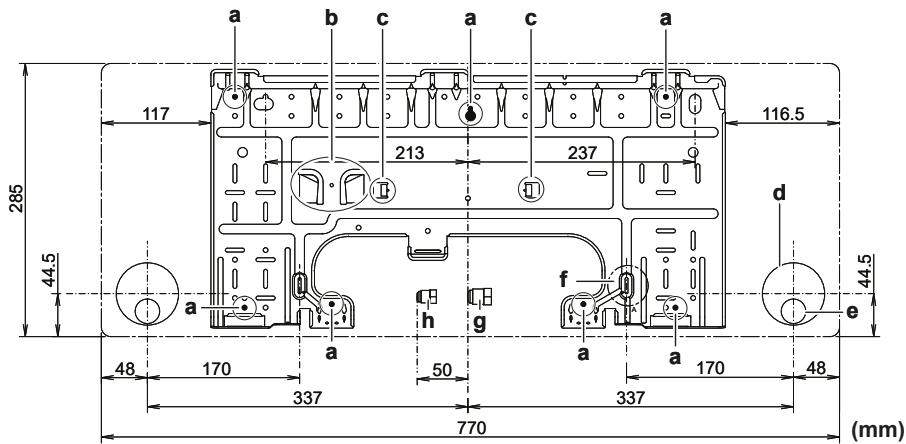

A Classe 20~35 a Points de fixation recommandés pour la plaque de montage b Poche pour le couvercle d'orifice de tuyau c Languettes pour placer un niveau à bulle d Trou traversant 65 mm e Position du flexible de drainage f Positionnez le mètre ruban au niveau du symbole "D" g Extrémité de la conduite de gaz h Extrémité de la conduite de liquide

Attention

Pour les murs contenant une structure en métal ou une plaque en métal, utilisez un tuyau encastré dans le mur et un couvercle afin d’empêcher tout risque de chaleur, de décharge électrique ou d’incendie.

Remarque

Veillez à boucher les espaces autour des tuyaux avec un produit d'étanchéité (non fourni) afin d'empêcher les fuites d'eau.

1. Percez un trou de 65mm traversant le mur en l'inclinant vers le bas vers l'extérieur. 2. Insérez dans le trou le tuyau encastré dans le mur. 3. Insérez un couvre-mur dans le tuyau du mur.

b a (mm)

Tuyauterie encastrée b Mastic c Couvercle du trou de mur

Après avoir terminé le câblage, la tuyauterie de réfrigérant et la tuyauterie de purge, n'oubliez pas de boucher l'espace avec du mastic.

5.2.3 Enlèvement du couvercle de l'orifice de tuyau

Pour raccorder la tuyauterie du côté droit, en bas à droite, du côté gauche ou en bas à gauche, le couvercle de l'orifice de tuyau DOIT être retiré.

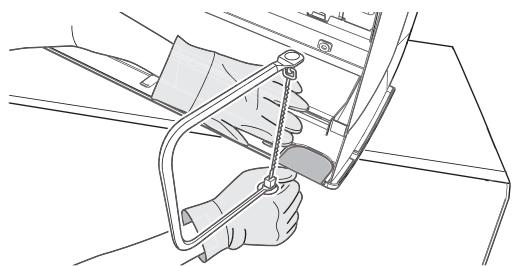

1 Découpez le couvercle de l'orifice de tuyau à partir de l'intérieur de la grille avant à l'aide d'une scie à chantourner.

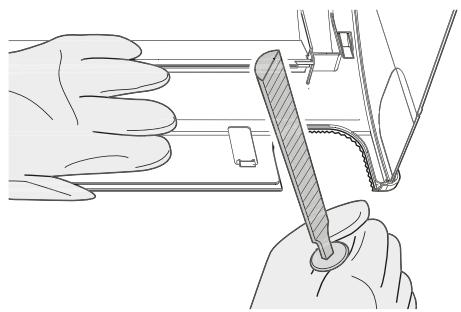

2 Éliminez les bavures le long de la partie découpée à l'aide d'une lime demi-ronde.

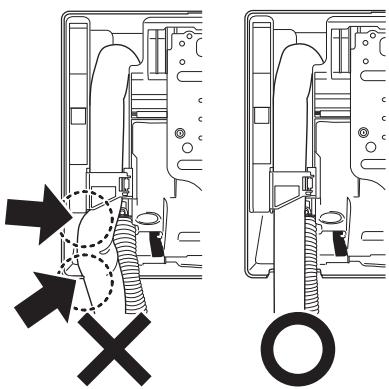

Remarque

N'utilisez PAS de pince pour retirer le couvercle de l'orifice du tuyau, car cela endommagerait la grille avant.

5.2.4 Pour fournir le drainage

Assurez-vous que l'eau de condensation peut être évacuée correctement. Cela implique:

• Directives générales
• Raccordement de la tuyauterie de purge à l'unité intérieure
• Recherche de fuites d'eau

Directives générales

• Longueur du tuyau. Veillez à ce que la tuyauterie soit la plus courte possible.
• Taille des tuyaux. S'il est nécessaire de rallonger le flexible de drainage ou d'utiliser la tuyauterie d'évacuation encastrée, utilisez les éléments nécessaires qui s'adaptent aux extrémités avant des tuyaux.

Remarque

• Installez le tuyau de vidange avec une pente vers le bas.
• Les pièges ne sont PAS permis.
• Ne mettez PAS le bout du tuyau dans l'eau.

• Rallonge de tuyau de purgege. Pour rallonger le tuyau de purgege, utilisez un tuyau de 016 mm non fourni. N'oubliez PAS d'utiliser un tube d'isolation thermique sur la section interieure du tuyau prolongateur.

Tuyau de purge fourni avec l'unité interieure b Tube d'isolation thermique (non fourni) c Rallonge de tuyau de purgege

• Tuyau rigide en chlorure de polyvinyle. Lors du raccordement d'un tuyau rigide en polychlorure de vinyle (Ø nominal de 13 mm) directement sur le tuyau de purgege comme avec la tuyauterie encastree, utilisez une embout de vidange à fournir (Ø nominal de 13 mm).

Tuyau de purgege fourni avec l'unité intérieure b Embout de vidange de 13 mm de Ø nominal (non fourni) c Tuyau rigide en chlorure de polyvinyle (non fourni)

• Condensation. Prenez des mesures contre la condensation. Isolez la tuyauterie de purgege complète dans le battement.

1 Insérez le tuyau flexible de purgege dans le tuyau de purgege comme indiqué sur la figure suivante afin qu'il ne soit PAS tiré hors du tuyau de purgege.

Informations

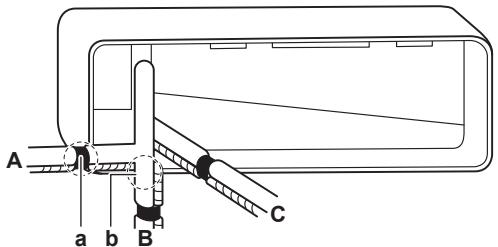

La tuyauterie d'usine est réglée par défaut à droite. Pour les tuyauteries du côté gauche, retirez la tuyauterie du côté droit et installez-la du côté gauche.

Fixez le tuyau de purge avec du ruban adhésif en vinyle au bas des tuyaux de réfrigérant.

2 Enveloppez le flexible de purge et les tuyaux de réfrigérant avec de la bande isolante.

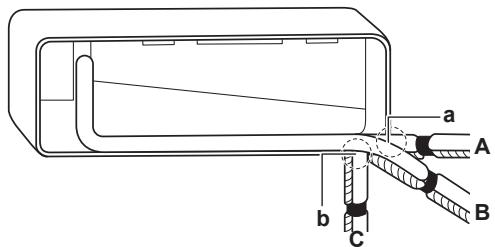

A Tuyauterie à droite B Tuyauterie à gauche C Tuyauterie à droite derrière a Enlevez le couvercle de l'orifice de tuyau pour la tuyauterie à droite. b Enlevez le couvercle de l'orifice de tuyau de la tuyauterie en bas à droite.

Informations

La tuyauterie d'usine est réglée par défaut à droite. Pour les tuyauteries du côté gauche, retirez la tuyauterie du côté droit et installez-la du côté gauche.

1 Retirez la vis de fixation de l'isoaction située à droite et retirez le flexible de drainage. 2 Retirez le bouchon d'évacuation situé sur la gauche et fixez-le sur le côté droit.

Remarque

N'applique PAS d'huile lubrifiante (huile réfrigérante) sur le bouchon de vidange au moment de l'insertion. Le bouchon de vidange peut se dévisser et provoquer des fuites par le bouchon.

Clé hexagonale de 4 mm

3 Insérez le flexible de vidange du côté gauche et n'oubliez pas de le serrer avec la vis de fixation pour éviter toute fuite d'eau.

Vis de fixation d'isolation Tuyau de purge

4 Fixez le tuyau de purge au bas des tuyaux de réfrigérant à l'aide d'un ruban adhésif en vinyle.

A Tuyauterie de gauche B Tuyauterie de gauche derrière C Tuyauterie en bas à gauche a Enlevez le couvercle de l'orifice de tuyau de la tuyauterie à gauche. b Enlevez le couvercle de l'orifice de tuyau de la tuyauterie en bas à gauche.

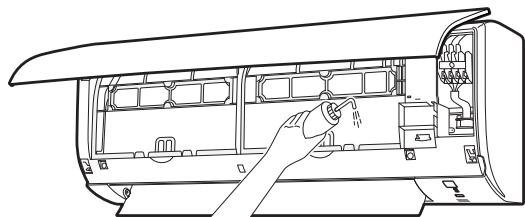

Recherche de fuites d'eau

1 Retirez les filtres à air. 2 Versez graduellement environ 1 l d'eau par le bac de purge afin de vérifier s'il y a des fuites d'eau.

5.3 Raccordement de la tuyauterie de réfrigérant

DANGER: RISQUE DE BRÛLURE

5.3.1 Consignes pour le raccordement de la tuyauterie de réfrigérant

Prenez les directives suivantes en compte lors du raccordement des tuyaux :

• Enduisez la surface intérieure de l'évasement avec de l'huile acétique ou de l'huile éthylique lors du raccordement d'un raccord conique. Faites manuellement 3 ou 4 tours avant de serrer fermement.

Utilisez TOUJOURS 2 clés pour desserrer un raccord conique. - Utilisez TOUJOURS une clé de serrage et une clé dynamométrique pour serrer le raccord conique lors du raccordement la tuyauterie. Cela permet d'éviter les fuites et les fissures au niveau du raccord.

Clé dynamométrique Clé Raccord de tuyaux Raccord conique

Taille des tuyaux (mm)	Couple de serrage (N·m)	Dimensions d'évasement (A) (mm)	Forme de l'évasement (mm)
Ø6,4	15~17	8,7~9,1	90°±2 45°±3 R=0.4~0.8
Ø9,5	33~39	12,8~13,2
Ø12,7	50~60	16,2~16,6

5.3.2 Raccordement de la tuyauterie de réfrigérant à l'unité intérieure

• Longueur du tuyau. Maintenez la tuyauterie de réfrigérant la plus courte possible.
• Raccords évasés. Branchez le tuyau de réfrigérant à l'unité à l'aide des raccords évasés.
• Isolation. Isolez la tuyauterie de fluide frigorigène, le câble d'interconnexion et le tuyau de vidange de l'unité intérieure comme suit:

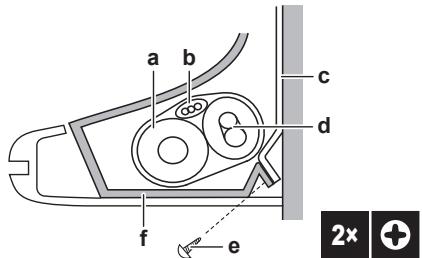

a Tuyau de gaz b Isolation du tuyau de gaz c Câble d'interconnexion d Tuyau de liquide e Isolation du tuyau de liquide f Ruban de finition g Tuyau de purge

Remarque

Veillez à isoler toute la tuyauterie de réfrigérant. Toute tuyauterie exposée est susceptible de provoquer de la condensation.

Avertissement

Utilisez TOUJOURS un câble multiconductor pour l'alimentation électrique.

Avertissement

Si le câble d'alimentation est endommagé, il DOIT être remplacé par le fabricant, son agent de service ou des personnes qualifiées afin d'éviter tout danger.

Avertissement

Ne branchez PAS l'alimentation à l'unité intérieure. Cela pourrait provoquer une décharge électrique ou un incendie.

Avertissement

• N'utilisez PAS d'éléments électriques achetés localement dans le produit.
• Ne branchez PAS l'alimentation de la pompe d'évacuation, etc. sur le bornier de transmission. Cela pourrait provoquer une décharge électrique ou un incendie.

Avertissement

Tenez le câblage d'interconnexion éloigné des tuyaux en cuivre sans isolation thermique, car ces tuyaux seront très chauds.

5.4.1 Raccordement du câblage électrique sur l'unité intérieure

Les travaux d'électricité doivent être effectués conformément au manuel d'installation et aux règles de câblage électrique nationales ou au code de bonne pratique.

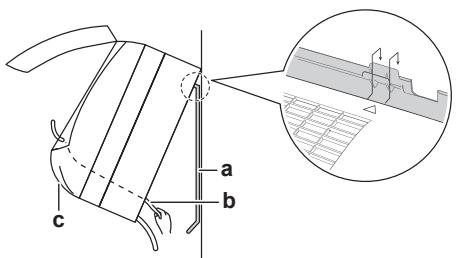

1 Placez l'unité intérieure sur les crochets de la plaque de montage. Utilisez les repères "△" comme guide.

a Plaque de montage (accessoire) b Câble d'interconnexion c Guide-fil

2 Ouvrez le panneau avant, puis le couvercle d'entretien. Reportez-vous à "5.1 Ouverture de l'unité intérieure" à la page 27. 3 Passez le câble d'interconnexion de l'unité extérieure par le trou de traversée de mur, par l'arrière de l'unité intérieure et par l'avant.

Note: Dans le cas où le cable d'interconnexion a été dénudé à l'avance, recouvrez les extrémités avec de la bande isolante.

4 Repliez l'extrémité du câble vers le haut.

Remarque

• Veillez à développer le câble d'alimentation et le câble de transmission en écarts. Le câblage de transmission et d'alimentation peut croiser, mais ne peut être acheminé en parallèle.
• Afin d’éviter des interférences électriques, la distance entre les deux câbles doit TOUJOURS être d’au moins 50 mm.

Avertissement

Prenez des mesures adaptées afin que l'unité ne puisse pas être utilisée comme abri par les petits animaux. Les petits animaux qui entrent en contact avec des pièces électriques peuvent provoquer des dysfonctionnements, de la fumée ou un incendie.

5 Dénudez les extrémités des fils d'environ 15 mm. 6 Faites correspondre la couleur des fils avec les numéros de borne des borniers de l'unité intérieure, puis vissez fermement les câbles à la borne correspondante. 7 Raccordez le fil de terre à la borne correspondante. 8 Fixez fermement les fils à l'aide des vis des bornes. 9 Tirez les câbles pour vérifier qu'ils sont correctement fixés, puis maintenez-les avec un dispositif de retenue des câbles. 10 Placez les câbles de manière à ce que le couvercle d'entretien se place correctement, puis fermez le couvercle d'entretien.

5.5.1 Pour isoler la tuyauterie de drainage, la tuyauterie de réfrigérant et le câble d'interconnexion

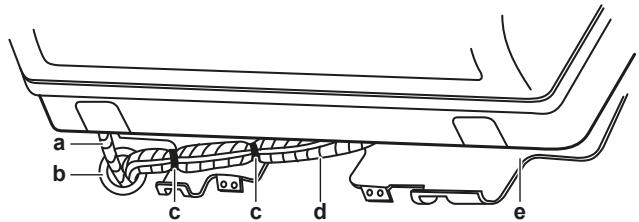

Après la tuyauterie de vidange, la tuyauterie du réfrigérant et le câblage électrique sont terminés. Enveloppez les tuyaux de réfrigérant, le câble d'interconnexion et le tuyau de purge avec de la bande isolante. Enveloppez au moins la moitié de la largeur de la bande à chaque tour.

a Tuyau de purge b Cable d'interconnexion c Plaque de montage (accessoire) d Tuyaux de réfrigérant e Vis de fixation de l'unité interieure M4×1L (accessoire) f Bati inférieur

5.5.2 Passage des tuyaux à travers les trous de mur

Placez les tuyaux de réfrigérant le long de la voie réservée à cet effet sur la plaque de montage.

a) Tuyau de purge b) Calfeutrez ce trou avec du mastic ou du produit de calfeutrage. c) Bande adhesive en vinyle d) Ruban d'isolation e) Plaque de montage (accessoire)

Remarque

• Ne pliez PAS les tuyaux de réfrigerant.
• Ne poussez PAS les tuyaux de réfrigérant sur le bâti inférieur ou la grille avant.

Passez le tuyau de vidange et les tuyaux de réfrigérant par le trou du mur.

5.5.3 Fixation de l'unité sur la plaque de montage

1 Placez l'unité intérieure sur les crochets de la plaque de montage. Utilisez les repères "△" comme guide.

2 Appuyez sur le cadre inférieur de l'unité avec les deux mains pour le placer sur les crochets inférieurs de la plaque de montage. Veillez à ce que les fils NE se coincent PAS.

Note: Veillez à ce que le câble d'interconnexion ne se prenne PAS dans l'unité intérieure.

3 Appuyez des deux mains sur le bord inférieur de l'unité intérieure jusqu'à ce qu'elle soit fermement bloquée par les crochets de la plaque de montage. Fixez l'unité intérieure sur la plaque de montage à l'aide des 2 vis de fixation M4×12L (accessoire) de l'unité intérieure.

6.1 Réglage des différentes adresses

Si 2 unités internes sont installées dans 1 pièce, il est possible de régler des adresses différentes pour 2 interfaces utilisateur.

1 Retirez les piles de l'interface utilisateur. 2 Coupez le cavalier d'adresse.

Cavalier d'adresse

Remarque

Veillez à ne PAS endommager les pièces environnantes lors de la découpe du cavalier d'adresse.

3 Mettez la tension.

Résultat: Le volet de l'unité intérieure s'ouvrira et se fermera pour régler la position de référence.

Informations

• Pour les unités FTXF, le réglage suivant DOIT être effectué dans les 5 minutes suivant la mise sous tension.
• Au cas où vous ne pourriez PAS terminer le réglage à temps, coupez l'alimentation et attendez au moins 1 minute avant de remettre l'alimentation en marche.

4 Appuyez simultanément sur:

Modèle	Touches
FTXP et ATXP	TEMP, TEMP et OFF
FTXF	MODE, TEMP et TEMP

5 Appuyez sur:

Modèle	Bouton
FTXP et ATXP	^TEMP
FTXF	MODE

6 Sélectionnez:

Modèle	Symbole
FTXP et ATXP	R
FTXF	?°

7 Appuyez sur:

Modèle	Bouton
FTXP et ATXP	FAN
FTXF

Voyant de fonctionnement Commutateur ON/OFF de l'unité intérieure

Appuyez sur le commutateur ON/OFF de l'unité intérieure tant que le voyant de fonctionnement clignote.

Cavalier	Adresse
Réglage usine	1
Après découverte avec des pincees	2

Informations

Si le réglage n'a PAS pu être effectué pendant que le voyant de fonctionnement clignotait, reprenez le processus de réglage depuis le début.

Une fois le réglage terminé, appuyez sur :

Modèle	Bouton
FTXP et ATXP	Maintenez FAN enforcé pendant environ 5 secondes.
FTXF

Résultat: L'interface utilisateur reviendra à l'écran précédent.

10 Appuyez simultanément sur:

Modèle	Touches
FTXP	^TEMP, ^TEMP et OFF
FTXF	MODE, ^TEMP et ^TEMP

11 Appuyez sur:

Modèle	Bouton
FTXP	^TEMP
FTXF	MODE

12 Sélectionnez:

Modèle	Symbole
FTXP	R
FTXF	?°

13 Appuyez sur :

Modèle	Bouton
FTXP	FAN
FTXF

Voyant de fonctionnement Commutateur ON/OFF de l'unité intérieure

Appuyez sur le commutateur ON/OFF de l'unité interieure tant que le voyant de fonctionnement clignote.

Cavalier	Adresse
Réglage usine	1
Après découverte avec des pinces	2

Informations

Si le réglage n'a PAS pu être effectué pendant que le voyant de fonctionnement clignotait, reprenez le processus de réglage depuis le début.

Une fois le réglage terminé, appuyez sur :

Modèle	Bouton
FTXP	Maintenez FAN enforcé pendant environ 5 secondes.
FTXF

Résultat: L'interface utilisateur reviendra à l'écran précédent.

Remarque

Ne faites JAMAIS fonctionner l'unité sans thermistances et/ou capteurs/contacteurs de pression au risque de brûler le compresseur.

7.1 Liste de contrôle avant la mise en service

Ne faites PAS fonctionner le système avant que les éléments suivants soient vérifiés:

□	Vous avez lu toutes les consignes d'installation, comme indiqué dans le guide de référence de l'installateur.
□	Les unités intérieures sont correctement montées.
□	L'unité extérieur est correctement montée.
□	Entrée/sortinge d'airVérifier que l'entrée et la sortie d'air de l'unité ne sont PAS obstruées par des feuilles de papier, des cartons ou tout autre matériel.
□	Il n'y a PAS de phases manquantes ni de phases inversées.
□	Les tuyaux de réfrigérant (gaz et liquide) disposent d'une isolation thermique.
□	VidangeAssurez-vous que l'écoulement se fait régulièrement.Conssequence possible: De l'eau de condensation peut s'égoutter.
□	Le système est correctement mis à la terre et les bornes de terre sont serrées.
□	Les fusibles ou les dispositifs de protection installés localement sont conformes au présence document et n'ont PAS été contournés.
□	La tension d'alimentation doit correspondre à la tension indiquée sur l'étiquette d'identification de l'unité.
□	Les fils indiqués sont utilisés pour le cable d'interconnexion.
□	L'unité intérieur reçoit les signaux de l'interface utilisé.
□	Le coffret électrique ne contient PAS de raccords desserrés ou de composants électriques endommagés.
□	La résistance d'iso1ation du compresseur est OK.
□	Il n'y a PAS de composants endommagés ou de tuyaux coincés à l'intérieur des unités intérieure et extérieure.
□	Il n'y a PAS de fuites de réfrigérant.
□	Les tuyaux installés sont de taille correcte et sont correctement isolés.
□	Les vannes d'arrêt (gaz et liquide) de l'unité extérieure sont complètement ouvertes.

7.2 Essai de fonctionnement

Condition requise: L'alimentation DOIT être dans la plage spécifiée.

Condition requise: L'essai peut être effectué en mode de refroidissement ou de chauffage.

Condition requise: Le test de fonctionnement doit être effectué conformément au manuel d'utilisation de l'unité intérieure pour s'assurer que toutes les fonctions et pièces fonctionnent correctement.

1 En mode refroidissement, sélectionnez la température programmable la plus basse. En mode chauffage, sélectionnez la température programmable la plus haute. Le test peut être désactivé si nécessaire. 2 Une fois le test terminé, réglez la température à un niveau normal. En mode refroidissement: 26 28^, en mode chauffage: 20 24^. 3 Le système s'arrête de fonctionner 3 minutes après avoir été arrêté l'unité.

7.2.1 Pour effectuer un test en hiver

Lorsque vous utilisez le climatiseur en mode Refroidissement en hiver, régalez-le pour qu'il fonctionne en mode test en utilisant la méthode suivante.

Pour les unités FTXP

1. Appuyez simultanément sur et OFF 2. Appuyez sur . 3. Sélectionnez 7. 4. Appuyez sur FAN. 5. Appuyez sur COOL pour allumer le système.

Le mode test s'arrête automatiquement après environ 30 minutes.

Pour arrêter l'opération, appuyez sur le bouton OFF.

Pour les unités FTXF

7. Appuyez sur pour allumer le système. 8. Appuyez simultanément sur le centre de TEMPT, et MODE. 9. Appuyez deux fois sur MODE.

Résultat: 7' apparaît à l'écran. Le mode test est sélectionné. Le mode test s'arrête automatiquement après environ 3 0 minutes.

Pour arrêter l'opération, appuyez sur le bouton.

Informations

Certaines fonctions NE PEUVENT PAS être utilisées en mode test.

Si la panne a lieu pendant le fonctionnement, le système redémarrera automatiquement dès le rétablissement de l'alimentation.

8 Mise au rebut

Le démantèlement de l'appareil ainsi que le traitement du réfrigérant, de l'huile et d'autres composants DOIVENT être effectués en accord avec la législation en vigueur.

9 Données techniques

Un sous-ensemble des dernières données techniques est disponible sur le site web régional de Daikin (accessible au public). L'ensemble complet des dernières données techniques est disponible sur le Daikin Business Portal (authentification requise).

9.1 Schéma de câblage

Légende du schéma de câblage unifié
Pour les pièces utilisées et la numérorotation, reportez-vous au schéma de câblage sur l'unité. La numérorotation des pièces se fait en numéroros arabes et par ordre croissant pour chaque pièce et est représentée dans l'aperçu ci-dessous au moyen du symbole "***" dans le code de la pièce.
	DISJONCTEUR	⊕	: TERRE DE PROTECTION
	CONNEXION	⓷	: TERRE DE PROTECTION (VIS)
	CONNECTEUR	A	: REDRESSEUR
	TERRE	-	: CONNECTEUR DU RELAIS
	CâBLAGE SUR SITE	○	: CONNECTEUR DE COURT-CIRCUITAGE
	FUSIBLE	-	: BORNE
	UNITÉ INTÉRIEURE	□	: BARRETTE DE RACCORDEMENT
	UNITÉ EXTÉRIEURE	○	: ATTACHE-CÁBLES
BLK : NOIR	GRN : VERT	PNK : ROSE	WHT : BLANC
BLU : BLEU	GRY : GRIS	PRP, PPL : MAUVE	YLW : JAUNE
BRN : BRUN	ORG : ORANGE	RED : ROUGE
A*P	CARTE DE CIRCUITS IMPRIMÉS	PS	ALIMENTATION DE COMMUTATION
BS*	BOUTON-POUSSOIR MARCHÉ/ARRÊT,	PTC*	PTC DE THERMISTANCE
	INTERRUPTEUR DE FONCTIONNEMENT	Q*	TRANSISTOR BIPOLAIRE DE GRILLE ISOLÉE (IGBT)
BZ, H*O	VIBREUR
C*	CONDENSEUR	Q*DI	DISJONCTEUR DE PROTECTION
AC*, CN*, E*, HA*, HE*, HL*, HN*,	CONNECTION, CONNECTEUR		CONTRE LES FUITES À LA TERRE
HR*, MR*, A, MR*, B, S*, U, V,		Q*L	PROTECTION CONTRE LA SURCHARGE
W, X*A, K*R,*		Q*M	THERMORUPTEUR
D*, V*D	DIODE	R*	RÉSISTANCE
DB*	PONT DE DIODES	R*T	THERMISTANCE
DS*	MICROCOMmutATEUR	RC	RéCEPTEUR
E'H	CHAUFFAGE	S*C	CONTACTEUR DE FIN DE COURSE
F*U, FU* (POUR LÉS CARACTERISTQUÉS, SE REPORTER À LA CARTE PCB À L'INTÉRIEUR DE VOTE UNITE)	FUSIBLE	S'L	CONTACTEUR À FLOTTEUR
		S*NPH	CAPTEUR DE PRESSION (HAUTE)
FG*	CONNECTEUR (MASSE DU CHÂSSIS)	S*NPL	CAPTEUR DE PRESSION (BASSE)
H*	FAISCEAU	S*PH, HPS*	PRESSOSTAT (HAUTE) PRESSION
H*P, LED*, V*L	LAMPE PILOTTE, DIODE ÉLECTROLUMINESCENTE	S*PL	PRESSOSTAT (BASSE) PRESSION
HAP	DIODE ÉLECTROLUMINESCENTE	S*T	THERMOSTAT
	(MONITEUR DE SERVICE VERT)	S*RH	CAPTEUR D'HUMIDITÉ
HIGH VOLTAGE	HAUTE TENSION	S*W, SW*	COMMUTATEUR DE FONCTIONNEMENT
IES	CAPTEUR À OÉL INTELLIGENT	SA*, F1S	PARASURTENSEUR
IPM*	MODULE D'ALIMENTATION INTELLIGENT	SR*, WLU	RéCEPTEUR DE SIGNAUX
K*R, KCR, KFR, KHuR, K*M	RELAIIS MAGNETIQUE	SS*	SÉLECTEUR
L	SOUS TENSION	SHEET METAL	PLAQUE DE LA BARRETTE
L*	BOBINE		DE RACCORDEMENT
L*R	RéACTIF	T*R	TRANSFORMATEUR
M*	MOTEUR PAS À PAS	TC, TRC	ÉMETTEUR-RÉCEPTEUR
M*C	MOTEUR DU COMPRESSEUR	V*, R*V	VARISTANCE
M*F	MOTEUR DU VENTILATEUR	V*R	PONT DE DIODES
M*P	MOTEUR DE POMPE DE VIDANGE	WRC	TELÉCOMMANDE SANS FIL
M*S	MOTEUR DE PIVOTÉMENT	X*	BORNE
MR*, MRCW*, MRM*, MRN*	RELAIIS MAGNETIQUE	X*M	BORNIER (BLOC)
N	NEUTRE	Y*E	BOBINE DE LA VANNE
n* =, N* =	NÔMBRE DE PASSAGES DANS LE CORPS EN FERRITE		D'EXPANSION ÉLECTRONIQUE
PAM	MODULATION D'AMPLITUDE PAR IMPULSION	Y*R, Y*S	BOBINE DE L'éLECTROVANDE D'INVERSION
PCB*	CARTE DE CIRCUITS IMPRIMÉS	Z*C	TORE MAGNETIQUE
PM*	MODULE D'ALIMENTATION	ZF, Z*F	FILTRÉ ANTIPARASITE

1 Overview de documentation 36

1.1 Aperçu du document

Prérequis: Le suministro électrique doit être compris dans le rango spécifique.
