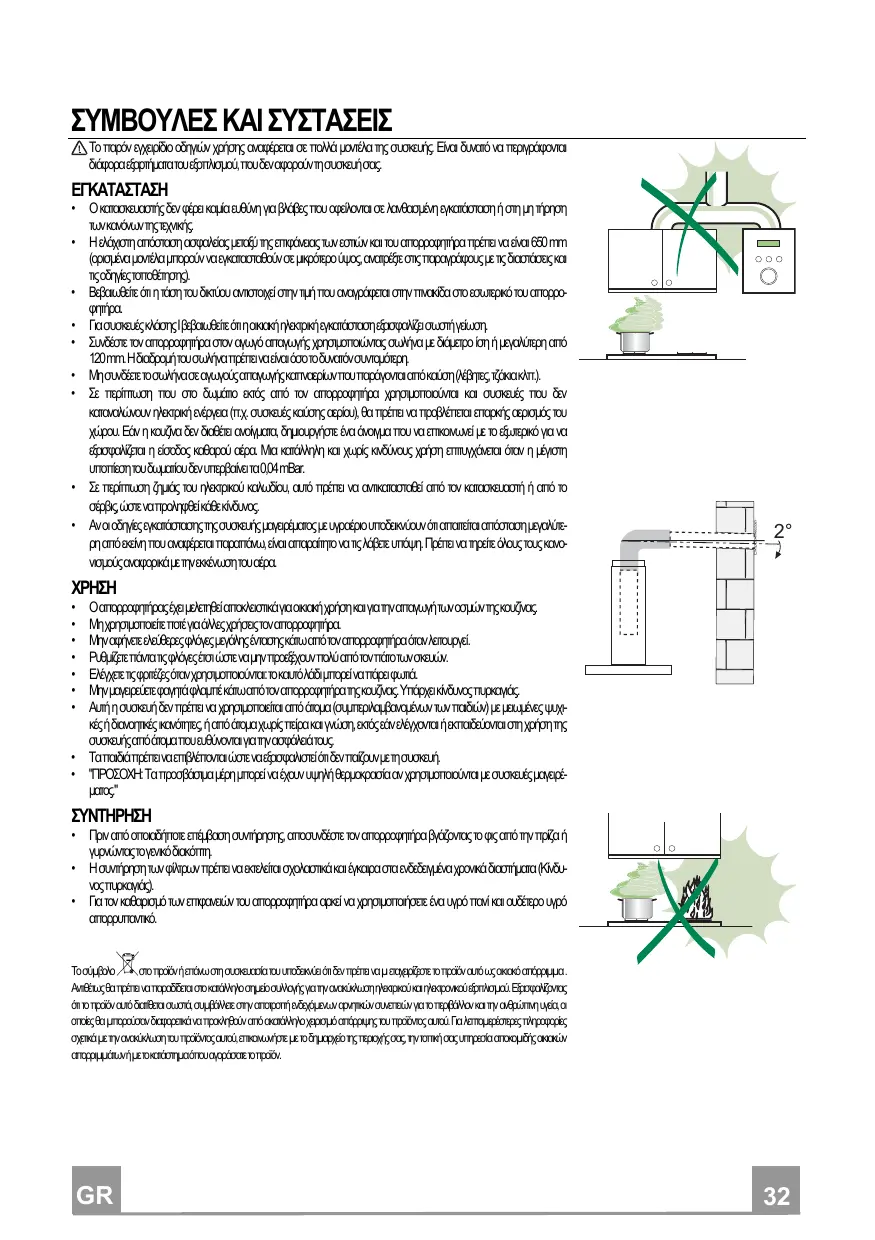

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ Το παρόν εγχειρίδιο οδηγιών χρήσης αναφέρεται σε πολλά μοντέλα της συσκευής. Είναι δυνατό να περιγράφονται διάφοραεξαρτήματατουεξοπλισμού,πουδεναφορούντησυσκευήσας. ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή στη μη τήρηση τωνκανόνωντηςτεχνικής.
• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα πρέπει να είναι 650 mm (ορισμένα μοντέλα μπορούν να εγκατασταθούν σε μικρότερο ύψος, ανατρέξτε στις παραγράφους με τις διαστάσεις και τιςοδηγίεςτοποθέτησης).
• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα στο εσωτερικό του απορροφητήρα.
• ΓιασυσκευέςκλάσηςIβεβαιωθείτεότιηοικιακή ηλεκτρικήεγκατάστασηεξασφαλίζεισωστήγείωση.
• Συνδέστε τον απορροφητήρα στον αγωγό απαγωγής χρησιμοποιώντας σωλήνα με διάμετρο ίση ή μεγαλύτερη από 120mm.Ηδιαδρομήτουσωλήναπρέπειναείναιόσοτοδυνατόνσυντομότερη.
• Μησυνδέετε τοσωλήνασεαγωγούςαπαγωγήςκαπναερίων πουπαράγονταιαπόκαύση(λέβητες,τζάκιακλπ.).
• Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται και συσκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Εάν η κουζίνα δεν διαθέτει ανοίγματα, δημιουργήστε ένα άνοιγμα που να επικοινωνεί με το εξωτερικό για να εξασφαλίζεται η είσοδος καθαρού αέρα. Μια κατάλληλη και χωρίς κινδύνους χρήση επιτυγχάνεται όταν η μέγιστη υποπίεσητουδωματίου δενυπερβαίνειτα0,04mBar.
• Σε περίπτωση ζημιάς του ηλεκτρικού καλωδίου, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το σέρβις,ώστεναπροληφθείκάθεκίνδυνος.
• Αν οι οδηγίες εγκατάστασης της συσκευής μαγειρέματος με υγραέριο υποδεικνύουν ότι απαιτείται απόσταση μεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη. Πρέπει να τηρείτε όλους τους κανονισμούςαναφορικά μετηνεκκένωσητουαέρα.

Οαπορροφητήραςέχειμελετηθείαποκλειστικάγιαοικιακήχρήσηκαιγιατηναπαγωγήτων οσμώντηςκουζίνας. Μηχρησιμοποιείτε ποτέγιαάλλεςχρήσειςτοναπορροφητήρα. Μηναφήνετεελεύθερεςφλόγες μεγάληςέντασηςκάτωαπότον απορροφητήρα ότανλειτουργεί. Ρυθμίζετεπάντατιςφλόγεςέτσιώστεναμηνπροεξέχουν πολύ απότονπάτοτωνσκευών. Ελέγχετετιςφριτέζες ότανχρησιμοποιούνται:τοκαυτόλάδιμπορείναπάρειφωτιά. Μηνμαγειρεύετεφαγητάφλαμπέκάτωαπότοναπορροφητήρατηςκουζίνας.Υπάρχεικίνδυνοςπυρκαγιάς. Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευήςαπόάτομαπουευθύνονταιγιατηνασφάλειάτους.

• Ταπαιδιάπρέπειναεπιβλέπονταιώστεναεξασφαλιστείότιδεν παίζουνμετησυσκευή.
• "ΠΡΟΣΟΧΗ: Τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία αν χρησιμοποιούνται με συσκευές μαγειρέματος."

• Πριν από οποιαδήποτε επέμβαση συντήρησης, αποσυνδέστε τον απορροφητήρα βγάζοντας το φις από την πρίζα ή γυρνώνταςτογενικόδιακόπτη.
• Η συντήρηση των φίλτρων πρέπει να εκτελείται σχολαστικά και έγκαιρα στα ενδεδειγμένα χρονικά διαστήματα (Κίνδυνοςπυρκαγιάς).
• Για τον καθαρισμό των επιφανειών του απορροφητήρα αρκεί να χρησιμοποιήσετε ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό.

στο προϊόν ή επάνω στη συσκευασία του υποδεικνύει ότι δεν πρέπει να µ εταχειρίζεστε το προϊόν αυτό ως οικιακό απόρριµµα . Αντιθέτως θαπρέπει να παραδίδεται στο κατάλληλο σηµείο συλλογής γιατην ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισµού. Εξασφαλίζοντας ότι το προϊόν αυτό διατίθεται σωστά, συµβάλλετε στην αποτροπή ενδεχόµενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα µπορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισµό απόρριψης του προϊόντος αυτού. Για λεπτοµερέστερες πληροφορίες σχετικά µε την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε µε το δηµαρχείο της περιοχής σας, την τοπική σας υπηρεσία αποκοµιδής οικιακών απορριµµάτωνήµετοκατάστηµαόπουαγοράσατετοπροϊόν.

ΓΕΝΙΚΑ - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Αυτός ο απορροφητήρας μπορεί να τοποθετηθεί στον τοίχο, πάνω από μια επιφάνεια εστιών που βρίσκεται δίπλα στον Μπορεί να χρησιμοποιηθεί ως μοντέλο απαγωγής (εξωτερική εκκένωση), ή ως μοντέλο ανακύκλωσης (εσωτερική ανακύκλωση). Οι καλύτερες επιδόσεις επιτυγχάνονται με το μοντέλο απαγωγής: Ωστόσο τη χειμερινή περίοδο μπορεί να είναι συμφέρουσα η χρήση του απορροφητήρα με ανακύκλωση για να αποφεύγεται η απώλεια θερμότητας. Συνιστάται η τοποθέτηση να γίνει από εξειδικευμένο τεχνικό, τηρώντας όλους τους κανονισμούς των αρμόδιων αρχών αναφορικά με την εκκένωση του αέρα για απαγωγή. Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή στη μη τήρηση των κανόνων της τεχνικής.

1 - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

1.1 - Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (λέβητες, τζάκια

1.2 - Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα στο εσωτερικό

1.3 - Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

1.4 - Για συσκευές με γείωση βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει σωστή λειτουργία.

1.5 - Οι συσκευές κλάσης II διαθέτουν διπλή μόνωση και δεν πρέπει να συνδέονται με φις που διαθέτει γείωση,

αλλά με ένα απλό διπολικό φις.

1.6 - Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 65 cm.

1.7 - Μη χρησιμοποιείτε κουζίνες με φλόγα κάτω από τον απορροφητήρα.

1.8 - Ελέγχετε τις φριτέζες όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.

1.9 - Πριν από οποιαδήποτε επέμβαση καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή βγάζοντας το φις

από την πρίζα ή κλείνοντας το γενικό διακόπτη. 1.10- Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται και συσκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Μια κατάλληλη και χωρίς κινδύνους χρήση επιτυγχάνεται όταν η μέγιστη υποπίεση του δωματίου δεν υπερβαίνει τα 0,04 mBar. Με τον τρόπο αυτό αποφεύγεται η επιστροφή των καπναερίων. 1.11- Η συσκευή πρέπει να τοποθετηθεί με τρόπο ώστε να επιτρέπεται η πρόσβαση στο φις. 1.12- Εάν το ηλεκτρικό καλώδιο φθαρεί, πρέπει να αντικατασταθεί με καλώδιο ή με ειδικό σετ που διατίθεται από τον κατασκευαστή ή το εξουσιοδοτημένο Σέρβις. 1.13- Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτομα που ευθύνονται για την ασφάλειά τους. 1.14- Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Ορισμένα συστήματα εγκατάστασης προβλέπουν το άνοιγμα και την αφαίρεση της γρίλιας αναρρόφησης.

2.1 - Άνοιγμα και αφαίρεση της γρίλιας αναρρόφησης

Για να ανοίξετε τη γρίλια, μετακινήστε προς το κέντρο τα πλήκτρα που βρίσκονται στο κάτω μέρος του απορροφητήρα. Με τη γρίλια ανοιχτή και σε κατακόρυφη θέση, μετακινήστε τον πίσω δεξιό πείρο προς τα εμπρός κατά μήκος του πλευρικού ανοίγματος έως ότου βγει από τη θέση του.

2.2 - Εγκατάσταση κάτω από ντουλάπι

a - Τρυπημένο ντουλάπι: συνδέστε τον απορροφητήρα στις τρύπες που βρίσκονται στη βάση του ντουλαπιού, χρησιμοποιώντας τις 4 βίδες 4,2 x 44,4 που παρέχονται. Δεν είναι αναγκαίο να ανοίξετε τη γρίλια. b - Ντουλάπι χωρίς διάτρηση: b.1- Εάν ο απορροφητήρας συνοδεύεται από σχέδιο διάτρησης, ακολουθήστε τις οδηγίες στο σχέδιο. b.2- Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε τη γρίλια, στηρίξτε τον απορροφητήρα στη βάση του ντουλαπιού και βιδώστε από το εσωτερικό απευθείας στο ξύλο με βίδες 3,5 x 16, που δεν παρέχονται.

2.3 - Εγκατάσταση σε τοίχο

a - Με τη βοήθεια ενδεχόμενου σχεδίου διάτρησης, ανοίξτε 2 τρύπες Φ 8 στον τοίχο, τοποθετήστε τα δύο ούπα, βιδώστε δύο βίδες 4,2 x 44,4 αφήνοντας να προεξέχουν 5 mm, βγάλτε τη γρίλια αναρρόφησης, κρεμάστε τον απορροφητήρα στις δύο βίδες από τα ειδικά πίσω ανοίγματα και σφίξτε τελείως τις βίδες από το εσωτερικό. b - Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε 2 τρύπες Φ 8 (βλ. σχ.), τοποθετήστε ούπα και βίδες και ενεργήστε όπως στην παρ. a. c - Για εγκατάσταση στον τοίχο με στηρίγματα (προαιρετικά), ακολουθήστε τις οδηγίες του ειδικού σχεδίου διάτρησης. d - Τηρήστε τις αποστάσεις της προειδοποίησης 1.6.

2.4 - Επιλογή μοντέλου

a - Απαγωγής Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το μοχλό ή το δείκτη του διακόπτη στη θέση “απαγωγή” στο τέρμα της διαδρομής του. Αφαιρέστε, εάν υπάρχει, το φίλτρο ενεργού άνθρακα ξεβιδώνοντας το κεντρικό πόμολο ή γυρνώντας αργά προς τα αριστερά για να ελευθερωθεί ο κεντρικός σύνδεσμος μπαγιονέτ. Συνδέστε τον εξωτερικό σωλήνα στη φλάντζα Φ 100 mm (ή Φ 120 mm σε ορισμένα μοντέλα) που βρίσκεται στην πάνω ή πίσω έξοδο αναλόγως με τη διάταξη. Τοποθετήστε την τάπα στο στόμιο που έμεινε ανοιχτό. Τηρήστε την προειδοποίηση 1,1. b - Ανακύκλωσης Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το μοχλό ή το δείκτη του διακόπτη στη θέση ανακύκλωσης στο τέρμα της διαδρομής του. Τοποθετήστε το φίλτρο ενεργού άνθρακα στη βάση του μοτέρ με το κεντρικό μεταλλικό πόμολο ή γυρνώντας αργά προς τα δεξιά για να ασφαλίσει ο κεντρικός σύνδεσμος μπαγιονέτ. Εάν υπάρχει ο εξωτερικός σωλήνας μπορεί να μείνει συνδεδεμένος.

2.5 - Ηλεκτρική σύνδεση και έλεγχος λειτουργίας

1 - Πρέπει να τηρούνται σχολαστικά οι προειδοποιήσεις 1.2, 1.3, 1.4 και 1.5 της παραγράφου 1 σχετικά με την ασφάλεια.

2 - Μετά την ηλεκτρική σύνδεση, ελέγξτε αν λειτουργεί σωστά ο φωτισμός, αν ανάβει το μοτέρ και αν αλλάζουν οι ταχύτητες.

3.1- Οι διακόπτες ελέγχουν το άναμμα, τη ρύθμιση της ταχύτητας του μοτέρ και το φωτισμό της επιφάνειας εστιών. Για καλύτερη απόδοση της συσκευής συνιστάται να ανοίγετε το κάλυμμα και να χρησιμοποιείτε την υψηλότερη ταχύτητα σε περίπτωση μεγάλης συγκέντρωσης οσμών και ατμών και την ενδιάμεση ή τη χαμηλή ταχύτητα για αθόρυβη και οικονομική εναλλαγή του αέρα. Πρέπει επίσης να ανάβετε τον απορροφητήρα όταν αρχίζετε το μαγείρεμα και να τον αφήνετε αναμμένο λίγα λεπτά μετά τον τερματισμό του μαγειρέματος. 3.2- Τηρείτε σχολαστικά τις προειδοποιήσεις 1.7 και 1.8.

4 - ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Η σωστή συντήρηση εξασφαλίζει υψηλή απόδοση και μεγάλη διάρκεια ζωής του απορροφητήρα. ΠΡΟΣΟΧΗ: Η συγκέντρωση λιπών εντός του φίλτρου επηρεάζει την απόδοση της συσκευής και μπορεί να προκαλέσει επίσης κίνδυνο πυρκαγιάς. Συνιστάται συνεπώς να τηρείτε σχολαστικά τις ακόλουθες οδηγίες.

4.1 - Φίλτρο για λίπη

Είναι το μηχανικό φίλτρο που διατίθεται σε ποικίλα μοντέλα και συγκρατεί τα σωματίδια λίπους. Βρίσκεται στο εσωτερικό της γρίλιας αναρρόφησης. Για τη συντήρηση ενεργήστε ως εξής: a-Γενικά. Ανεξάρτητα από τον τύπο του φίλτρου, για να το βγάλετε ανοίξτε τη γρίλια και αφαιρέστε τις ειδικές μεταλλικές ασφάλειες. b-Λεπτό φίλτρο μιας χρήσεως (πάχος περίπου 1 mm): Δεν πλένεται και αντικαθίσταται περίπου κάθε 2 μήνες. Εάν το φίλτρο διαθέτει χημικούς δείκτες κορεσμού, αντικαθίσταται όταν: b.1 - Το μοβ χρώμα των ορατών σημείων από το εξωτερικό εξαπλώνεται σε όλη την επιφάνεια του φίλτρου. b.2 - Το κόκκινο χρώμα των εσωτερικών λωρίδων που δεν είναι ορατό, φαίνεται από το εξωτερικό. c-Μεταλλικά φίλτρα πολλών στρωμάτων: πλένεται περίπου 1 φορά το μήνα σε νερό με κοινό απορρυπαντικό ή σε πλυντήριο πιάτων. Πρέπει να στεγνώσει καλά πριν την τοποθέτηση.

4.2 - Φίλτρο ενεργού άνθρακα

Είναι χημικό φίλτρο που συγκρατεί τις οσμές του απορροφητήρα ανακύκλωσης. Για να το αφαιρέσετε, ανοίξτε τη γρίλια και ξεβιδώστε το κεντρικό μεταλλικό πόμολο ή γυρίστε αργά προς τα αριστερά το φίλτρο για να ελευθερωθεί ο κεντρικός σύνδεσμος μπαγιονέτ. Τοποθετήστε το ενεργώντας με την αντίστροφη σειρά. Για καλή απόδοση πρέπει να αντικαθίσταται περίπου κάθε 3 μήνες.

Εάν ένας λαμπτήρας δεν λειτουργεί ή καεί, ανοίξτε τη γρίλια αναρρόφησης και ελέγξτε αν είναι καλά βιδωμένος. Εν ανάγκη, αντικαταστήστε τον με λαμπτήρα ιδίου τύπου και ισχύος.

Καθαρίζετε τον απορροφητήρα με χλιαρό νερό και ουδέτερο υγρό απορρυπαντικό. Αποφύγετε τη χρήση διαλυτών, οινοπνεύματος και διαβρωτικών προϊόντων. Για όλες τις ενέργειες από το σημείο 4.1 έως το σημείο 4.4 πρέπει να τηρείται η προειδοποίηση 1.9, ιδίως για την ενέργεια 4.3.
