NAUDOJIMO INSTRUKCIJA CFB6431 - CFB 6431 W BEKO

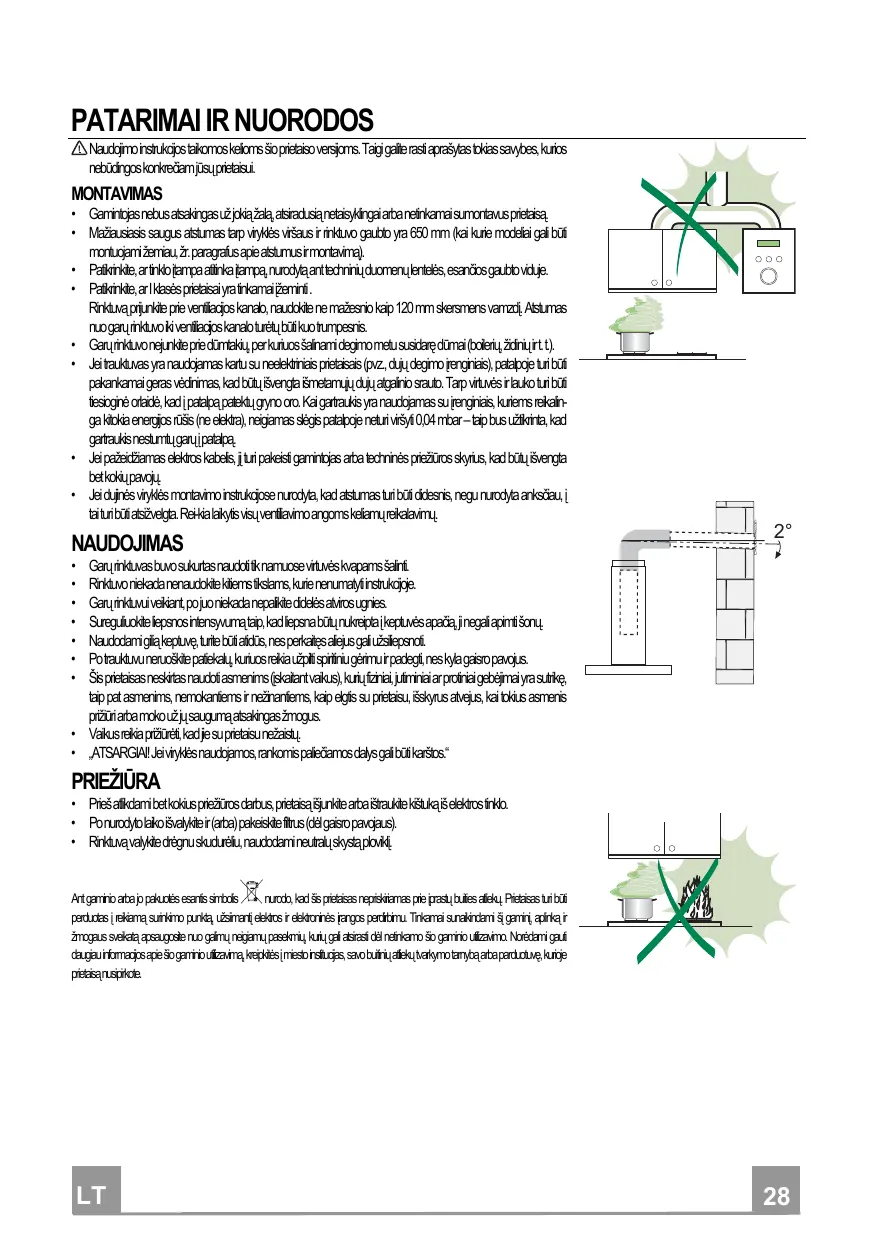

PATARIMAI IR NUORODOS Naudojimo instrukcijos taikomos kelioms šio prietaiso versijoms. Taigi galite rasti aprašytas tokias savybes, kurios nebūdingos konkrečiam jūsų prietaisui.

MONTAVIMAS • Gamintojas nebus atsakingas už jokią žalą, atsiradusią netaisyklingai arba netinkamai sumontavus prietaisą. • Mažiausiasis saugus atstumas tarp viryklės viršaus ir rinktuvo gaubto yra 650 mm (kai kurie modeliai gali būti montuojami žemiau, žr. paragrafus apie atstumus ir montavimą). • Patikrinkite, ar tinklo įtampa atitinka įtampą, nurodytą ant techninių duomenų lentelės, esančios gaubto viduje. • Patikrinkite, ar I klasės prietaisai yra tinkamai įžeminti . Rinktuvą prijunkite prie ventiliacijos kanalo, naudokite ne mažesnio kaip 120 mm skersmens vamzdį. Atstumas nuo garų rinktuvo iki ventiliacijos kanalo turėtų būti kuo trumpesnis. • Garų rinktuvo nejunkite prie dūmtakių, per kuriuos šalinami degimo metu susidarę dūmai (boilerių, židinių ir t. t.). • Jei trauktuvas yra naudojamas kartu su neelektriniais prietaisais (pvz., dujų degimo įrenginiais), patalpoje turi būti pakankamai geras vėdinimas, kad būtų išvengta išmetamųjų dujų atgalinio srauto. Tarp virtuvės ir lauko turi būti tiesioginė orlaidė, kad į patalpą patektų gryno oro. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestumtų garų į patalpą. • Jei pažeidžiamas elektros kabelis, jį turi pakeisti gamintojas arba techninės priežiūros skyrius, kad būtų išvengta bet kokių pavojų. • Jei dujinės viryklės montavimo instrukcijose nurodyta, kad atstumas turi būti didesnis, negu nurodyta anksčiau, į tai turi būti atsižvelgta. Rei-kia laikytis visų ventiliavimo angoms keliamų reikalavimų.

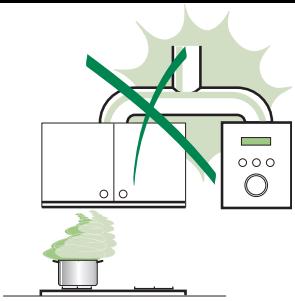

Garų rinktuvas buvo sukurtas naudoti tik namuose virtuvės kvapams šalinti. Rinktuvo niekada nenaudokite kitiems tikslams, kurie nenumatyti instrukcijoje. Garų rinktuvui veikiant, po juo niekada nepalikite didelės atviros ugnies. Sureguliuokite liepsnos intensyvumą taip, kad liepsna būtų nukreipta į keptuvės apačią, ji negali apimti šonų. Naudodami gilią keptuvę, turite būti atidūs, nes perkaitęs aliejus gali užsiliepsnoti. Po trauktuvu neruoškite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus. Šis prietaisas neskirtas naudoti asmenims (įskaitant vaikus), kurių fiziniai, jutiminiai ar protiniai gebėjimai yra sutrikę, taip pat asmenims, nemokantiems ir nežinantiems, kaip elgtis su prietaisu, išskyrus atvejus, kai tokius asmenis prižiūri arba moko už jų saugumą atsakingas žmogus. • Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų. • „ATSARGIAI! Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.“

PRIEŽIŪRA • Prieš atlikdami bet kokius priežiūros darbus, prietaisą išjunkite arba ištraukite kištuką iš elektros tinklo. • Po nurodyto laiko išvalykite ir (arba) pakeiskite filtrus (dėl gaisro pavojaus). • Rinktuvą valykite drėgnu skudurėliu, naudodami neutralų skystą ploviklį.

Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisąnusipirkote.

BENDRA INFORMACIJA - SAUGUMO ĮSPĖJIMAI BENDRA INFORMACIJA Šis viryklės gartraukis tvirtinamas prie bet kurio tvirto vertikalaus paviršiaus, virš dujinės arba elektrinės viryklės; gali būti naudojamas traukimo režimu (išvesta į išorę) arba recirkuliacijos režimu (vidinė recirkuliacija). Visi gartraukiai veikia geriau, jei naudojami ištraukimo režimu. Žiemos metu patogu naudoti recirkuliacijos režimą, nes neprarandama virtuvėje esanti šiluma. Prieš darbą reikia apsvarstyti sunkumus, galinčius atsirasti įrengimo metu. Įrengimo darbus gali atlikti kvalifikuotas ir reikiamą patirtį turintis specialistas, atsižvelgdamas į užteršto oro šalinimo taisykles. Gamintojas neprisiima jokios atsakomybės dėl žalos ir sužalojimų, įvykusių nesilaikant šiame tekste pateiktų instrukcijų.

1 - SAUGUMO ĮSPĖJIMAI 1.1 - Kai gartraukis veikia ištraukimo režimu, jo negalima jungti prie vamzdžių, naudojamų dūmams pašalinti iš įrenginių, kuriems reikalinga kita energijos rūšis (ne elektra), pvz., centrinio šildymo arba vandens šildymo vamzdžių. 1.2 - Prieš jungdami į elektros tinklą, įsitikinkite, ar elektros tinklo įtampa atitinka gartraukio techninių duomenų lentelėje pateiktą įtampą. 1.3 - Viryklės gartraukį junkite naudodami dvipolį jungiklį, kurio tarpas tarp kontaktų yra 3 mm. 1.4 - Jei viryklės gartraukis turi įžeminimą, pasirūpinkite, kad jūsų namo įžeminimo įranga būtų tinkamai sutvarkyta. 1.5 - II klasės įrenginiuose montuojama dviguba izoliacija; todėl jiems prijungti naudokite ne įžemintus, o paprastus dvipolius kištukus. 1.6 - Atstumas tarp gartraukio ir viryklės viršaus turi būti ne mažiau kaip 65 cm. 1.7 - Po gartraukiu neruoškite patiekalų, kurie apipilami spiritu ir uždegami. 1.8 - Niekada nepalikite keptuvių ant įjungtos viryklės be priežiūros, nes dėl įkaitusio aliejaus ir riebalų gali kilti gaisras. 1.9 - Prieš atlikdami bet kokius techninės priežiūros ar valymo darbus, gartraukį išjunkite iš elektros tinklo. 1.10 - Jei patalpoje, kurioje veiks viryklės gartraukis, yra degimo įrenginys, naudojantis kurą (pvz., centrinio šildymo boileris), jo dūmtraukis turi būti sandarus ir išvestas iš patalpos. Jei yra įrengti kitokie dūmtraukių arba įrenginių tipai, pasirūpinkite, kad į patalpą patektų pakankamai oro. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų į patalpą. 1.11 - Įrenginį pastatykite taip, kad lengvai prieitumėte prie kištuko. 1.12 - Jei elektros laidas pažeistas, pakeiskite jį specialiu laidu arba komplektu, įsigytu iš gamintojo arba prekybos atstovo.

MONTAVIMAS 2 - ĮRENGIMO INSTRUKCIJOS Kai kurios įrengimo sistemos reikalauja atidaryti ir nuimti metalinių grotelių skydelį.

2.1 - Metalinių grotelių skydelio atidarymo ir nuėmimo instrukcijos

Norėdami atidaryti grotelių skydelį, į vidų spauskite du stumdomus skląsčius kiekvienoje grotelių skydelio pusėje, tada grotelės pasisuks žemyn. Norėdami nuimti metalines groteles, patraukite į priekį dešinę pusę, kad vyrio kaištis grotelių užpakalinėje dalyje atsileistų iš aptaiso šone esančios angos.

2.2 - Sienos korpuso tvirtinimas

a - Sienos korpusas su iš anksto išgręžtomis kiaurymėmis: pritvirtinkite gartraukį prie sienoje esančio medinio pagrindo naudodami keturis sraigtus 4,2 x 45 mm (pateikti su tvirtinimo komplektu). Metalinių grotelių atidaryti nereikia. b - Sienos korpusas be iš anksto išgręžtų kiaurymių: b.1 - jei su gartraukiu pateiktas popierinis tvirtinimo šablonas, laikykitės šių instrukcijų; b.2 - jei su gartraukiu nepateiktas popierinis tvirtinimo šablonas, uždėkite gartraukį ant sienoje esančio medinio pagrindo, išgręžkite skyles ir įsukite 3,5 x 16 mm sraigtus (su tvirtinimo komplektu nepateikti) iš vidinės medžio pusės.

2.3 - Tvirtinimas ant sienos

a - Išgręžkite dvi Ø 8 mm skyles sienoje naudodami popierinį šabloną, įdėkite du sienos kaiščius ir įsukite du 4,2 x 44,4 mm sraigtus, palikdami 5 mm nepriveržę. Atidarykite metalinių grotelių skydelį, užkabinkite gartraukį ir iki galo priveržkite sraigtus. b - Jei su gartraukiu popierinis tvirtinimo šablonas nepateiktas, išgręžkite dvi Ø 8 mm skyles (žr. schemą), įdėkite kaiščius, įsukite sraigtus ir atlikite „a“ paragrafe nurodytus veiksmus. c - Tvirtindami ant sienos naudokite sienos laikytuvus (pasirenkama), laikykitės tvirtinimo šablono instrukcijų. d - Atkreipkite dėmesį į saugumo taisyklių 1.6 punktą.

2.4 - Darbinio režimo pasirinkimas

a - Ištraukimo režimas Norėdami patikrinti, ar gartraukis yra paruoštas ištraukimui, atidarykite grotelių skydelį ir įsitikinkite, ar konversijos svirtelė arba perjungimo rankenėlė centrifugos skyriuje nustatyta į IŠTRAUKIMO (DUCTING) padėtį. Anglies pluošto filtras nereikalingas. Kai gartraukis skirtas traukti garus į išorę, jis pateikiamas su užpakaline ir viršutine išleidimo angomis. Ant viršutinės išleidimo angos paprastai yra tvirtinamas 100 mm diametro jungės kaištis (kai kuriuose modeliuose – 120 mm), o ant užpakalinės angos – užkimšimo kaištis. Jei ištraukimui pasirinksite užpakalyje esančią angą, turėsite pakeisti jungės ir užkimšimo kaiščio padėtį. Atkreipkite dėmesį į saugumo taisyklių 1.1 punktą. b - Vidinės recirkuliacijos režimas Norėdami patikrinti, ar gartraukis yra paruoštas recirkuliacijos režimui, atidarykite grotelių skydelį ir įsitikinkite, ar konversijos svirtelė arba perjungimo rankenėlė centrifugos skyriuje nustatyta į RECIRKULIACIJOS (RECYCLING) padėtį. Turi būti montuojamas anglies pluošto filtras. Norėdami įdėti anglies pluošto filtrą, atremkite filtrą viena ranka ir pasukite rankomis įsukamą varžtą per anglies pluošto filtro centrą. Jei filtras yra užsifiksuojantis, pasukite jį pagal laikrodžio rodyklę. Gartraukis gali likti prijungtas į išorę.

2.5 - Jungimas prie elektros tinklo ir darbinis bandymas

1 - Griežtai laikykitės 1 paragrafo priemonių, nurodytų 1.2, 1.3, 1.4 ir 1.5 punktuose. 2 - Baigę jungimą į elektros tinklą, patikrinkite viryklės viršaus, kur ruošiamas maistas, apšvietimą, ir ar tinkamai veikia variklis ir greičiai.

NAUDOJIMAS - VALYMAS IR PRIEŽIŪRA 3 - VALDYMAS 3.1- Valdymo įtaisai yra priekinės dalies dešinėje pusėje, kad būtų lengva įjungti viryklės viršaus apšvietimą ir tinkamiausią darbinį greitį ruošiant valgį. Norėdami padidinti traukos plotą, atidarykite stiklinį skydelį. Didžiausią greitį naudokite troškindami arba ruošdami stiprius kvapus skleidžiantį maistą, o ruošdami įprastus maisto produktus – nedidelį greitį. Kad prietaisas veiktų geriausiai, gartraukį įjunkite prieš pradėdami virti ar kepti maistą, o užbaigę maisto ruošimo darbus – palikite keletą minučių įjungtą, kad išvalytumėte orą. 3.2- Atkreipkite dėmesį į saugumo taisyklių 1.7 ir 1.8 punktus.

4 - TECHNINĖ PRIEŽIŪRA IR VALYMAS Reguliariai prižiūrėdami ir valydami gartraukį, užtikrinsite gerą jo veikimą ir patikimumą, taip pat pailginsite naudojimo laiką. Ypatingą dėmesį atkreipkite į riebalų filtrą ir anglies pluošto filtrą (recirkuliacijos režimas).

4.1 - Riebalų filtras

Jis sulaiko kietąsias riebalų daleles. Galite naudoti skirtingus riebalų filtrus. Filtrą montuokite metalinių grotelių skydelio užpakalinėje pusėje. Riebalų filtro techninė priežiūra skiriasi priklausomai nuo naudojamo tipo. a. Filtras lengvai išimamas iš grotelių nepriklausomai nuo naudojamo filtro tipo. Paspauskite į vieną pusę metalinius vielos spaustukus, paskui juos nuimkite. b. Plonas sintetinis filtras (1 mm storio). Jo neplaukite, keiskite kartą per du mėnesius. Jei šis filtras yra su prisotinimo indikatoriumi, keiskite, kai: b.1. violetinė taškų, matomų per metalines groteles, spalva pasklidusi po visą filtro paviršių; b.2. išryškėja raudona juostelių spalva, nematoma per metalines groteles, kai filtras švarus. c. Daugiasluoksnis metalinis filtras. Jį plaukite kartą per mėnesį karštame vandenyje naudodami švelnų ploviklį arba skystą muilą. Galite plauti indų plautuvėje. Nelankstykite, išplovę palikite, kad išdžiūtų. ĮSPĖJIMAS! Dideli susikaupusių riebalų kiekiai ne tik pablogina gartraukio darbą, bet ir kelia gaisro pavojų. Todėl valykite ir keiskite filtrus griežtai laikydamiesi gamintojo pateiktų nurodymų.

4.2 - Metalinių autonominių riebalų filtrų valymas • • • •

Filtrus plaukite ir valykite mažiausiai kartą per 2 naudojimo mėnesius arba dažniau, jei apkrovimas ypač didelis. Išimkite filtrus po vieną stumdami juos filtrų grupės galo link ir tuo pačiu metu traukdami žemyn. Išplaukite filtrus, stenkitės jų nelankstyti. Prieš vėl dėdami išdžiovinkite. Dėdami filtrus pasirūpinkite, kad rankenėlė būtų matoma išorėje.

4.3 - Anglies pluošto filtrai

Anglies pluošto filtrai yra cheminiai filtrai, naudojami tik tuomet, kai gartraukis dirba recirkuliacijos režimu. Norėdami pakeisti anglies pluošto filtrą, išimkite rankomis įsukamą varžtą per anglies pluošto filtro centrą. Jei filtras yra užsifiksuojantis, pasukite filtrą prieš laikrodžio rodyklę. Vėl įdėkite atvirkštine tvarka. Kad gartraukis gerai veiktų, anglies pluošto filtrą keiskite vidutiniškai kartą per tris mėnesius.

4.4 - Viryklės viršutinės dalies apšvietimas

Jei lemputė neveikia, atidarykite metalinių grotelių skydelį ir patikrinkite, ar lemputė iki galo įsukta į laikiklį. Kad gartraukis saugiai veiktų, naudokite tokias pačias (kaip pateikta) lemputes.

Metalinę dalį valykite reguliariai bent kartą per mėnesį, naudokite švelnų buitinį valiklį, gražiai nublizginkite. Niekada nenaudokite abrazyvinių medžiagų. Atlikdami visus darbus, nurodytus 4.1–4.4 punktuose, o ypač 4.3 punkte, laikykitės 1.9 punkte pateiktų saugumo reikalavimų..
