ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B&W CM9 B&W

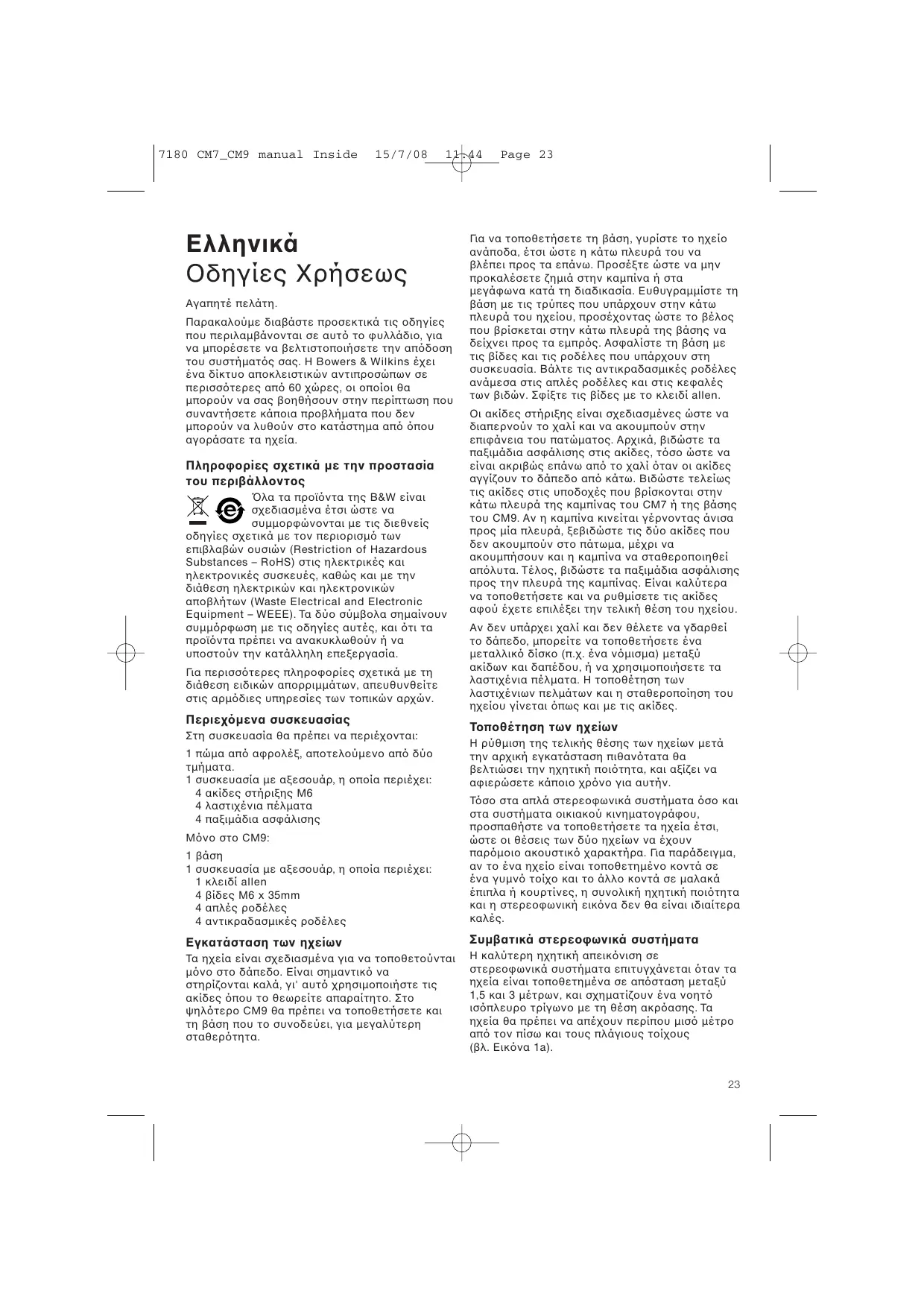

Οδηγίες Χρήσεως Αγαπητέ πελάτη. Παρακαλούµε διαβάστε προσεκτικά τις οδηγίες που περιλαµβάνονται σε αυτ το φυλλάδιο, για να µπορέσετε να βελτιστοποιήσετε την απδοση του συστήµατς σας. Η Bowers & Wilkins έχει ένα δίκτυο αποκλειστικών αντιπροσώπων σε περισστερες απ 60 χώρες, οι οποίοι θα µπορούν να σας βοηθήσουν στην περίπτωση που συναντήσετε κάποια προβλήµατα που δεν µπορούν να λυθούν στο κατάστηµα απ που αγοράσατε τα ηχεία. Πληροφορίες σχετικά µε την προστασία του περιβάλλοντος 4λα τα προϊντα της B&W είναι σχεδιασµένα έτσι ώστε να συµµορφώνονται µε τις διεθνείς οδηγίες σχετικά µε τον περιορισµ των επιβλαβών ουσιών (Restriction of Hazardous Substances – RoHS) στις ηλεκτρικές και ηλεκτρονικές συσκευές, καθώς και µε την διάθεση ηλεκτρικών και ηλεκτρονικών αποβλήτων (Waste Electrical and Electronic Equipment – WEEE). Τα δύο σύµβολα σηµαίνουν συµµρφωση µε τις οδηγίες αυτές, και τι τα προϊντα πρέπει να ανακυκλωθούν ή να υποστούν την κατάλληλη επεξεργασία. Για περισστερες πληροφορίες σχετικά µε τη διάθεση ειδικών απορριµµάτων, απευθυνθείτε στις αρµδιες υπηρεσίες των τοπικών αρχών. Περιεχµενα συσκευασίας Στη συσκευασία θα πρέπει να περιέχονται: 1 πώµα απ αφρολέξ, αποτελούµενο απ δύο 1 συσκευασία µε αξεσουάρ, η οποία περιέχει: 4 ακίδες στήριξης M6 4 λαστιχένια πέλµατα 4 παξιµάδια ασφάλισης Page 23 Για να τοποθετήσετε τη βάση, γυρίστε το ηχείο ανάποδα, έτσι ώστε η κάτω πλευρά του να βλέπει προς τα επάνω. Προσέξτε ώστε να µην προκαλέσετε ζηµιά στην καµπίνα ή στα µεγάφωνα κατά τη διαδικασία. Ευθυγραµµίστε τη βάση µε τις τρύπες που υπάρχουν στην κάτω πλευρά του ηχείου, προσέχοντας ώστε το βέλος που βρίσκεται στην κάτω πλευρά της βάσης να δείχνει προς τα εµπρς. Ασφαλίστε τη βάση µε τις βίδες και τις ροδέλες που υπάρχουν στη συσκευασία. Βάλτε τις αντικραδασµικές ροδέλες ανάµεσα στις απλές ροδέλες και στις κεφαλές των βιδών. Σφίξτε τις βίδες µε το κλειδί allen. Οι ακίδες στήριξης είναι σχεδιασµένες ώστε να διαπερνούν το χαλί και να ακουµπούν στην επιφάνεια του πατώµατος. Αρχικά, βιδώστε τα παξιµάδια ασφάλισης στις ακίδες, τσο ώστε να είναι ακριβώς επάνω απ το χαλί ταν οι ακίδες αγγίζουν το δάπεδο απ κάτω. Βιδώστε τελείως τις ακίδες στις υποδοχές που βρίσκονται στην κάτω πλευρά της καµπίνας του CM7 ή της βάσης του CM9. Αν η καµπίνα κινείται γέρνοντας άνισα προς µία πλευρά, ξεβιδώστε τις δύο ακίδες που δεν ακουµπούν στο πάτωµα, µέχρι να ακουµπήσουν και η καµπίνα να σταθεροποιηθεί απλυτα. Τέλος, βιδώστε τα παξιµάδια ασφάλισης προς την πλευρά της καµπίνας. Είναι καλύτερα να τοποθετήσετε και να ρυθµίσετε τις ακίδες αφού έχετε επιλέξει την τελική θέση του ηχείου. Αν δεν υπάρχει χαλί και δεν θέλετε να γδαρθεί το δάπεδο, µπορείτε να τοποθετήσετε ένα µεταλλικ δίσκο (π.χ. ένα νµισµα) µεταξύ ακίδων και δαπέδου, ή να χρησιµοποιήσετε τα λαστιχένια πέλµατα. Η τοποθέτηση των λαστιχένιων πελµάτων και η σταθεροποίηση του ηχείου γίνεται πως και µε τις ακίδες. Τοποθέτηση των ηχείων Η ρύθµιση της τελικής θέσης των ηχείων µετά την αρχική εγκατάσταση πιθαντατα θα βελτιώσει την ηχητική ποιτητα, και αξίζει να αφιερώσετε κάποιο χρνο για αυτήν. 1 βάση 1 συσκευασία µε αξεσουάρ, η οποία περιέχει: 1 κλειδί allen 4 βίδες M6 x 35mm 4 απλές ροδέλες 4 αντικραδασµικές ροδέλες Τσο στα απλά στερεοφωνικά συστήµατα σο και στα συστήµατα οικιακού κινηµατογράφου, προσπαθήστε να τοποθετήσετε τα ηχεία έτσι, ώστε οι θέσεις των δύο ηχείων να έχουν παρµοιο ακουστικ χαρακτήρα. Για παράδειγµα, αν το ένα ηχείο είναι τοποθετηµένο κοντά σε ένα γυµν τοίχο και το άλλο κοντά σε µαλακά έπιπλα ή κουρτίνες, η συνολική ηχητική ποιτητα και η στερεοφωνική εικνα δεν θα είναι ιδιαίτερα

Εγκατάσταση των ηχείων Συµβατικά στερεοφωνικά συστήµατα Τα ηχεία είναι σχεδιασµένα για να τοποθετούνται µνο στο δάπεδο. Είναι σηµαντικ να στηρίζονται καλά, γι' αυτ χρησιµοποιήστε τις ακίδες που το θεωρείτε απαραίτητο. Στο ψηλτερο CM9 θα πρέπει να τοποθετήσετε και τη βάση που το συνοδεύει, για µεγαλύτερη σταθερτητα. Η καλύτερη ηχητική απεικνιση σε στερεοφωνικά συστήµατα επιτυγχάνεται ταν τα ηχεία είναι τοποθετηµένα σε απσταση µεταξύ 1,5 και 3 µέτρων, και σχηµατίζουν ένα νοητ ισπλευρο τρίγωνο µε τη θέση ακρασης. Τα ηχεία θα πρέπει να απέχουν περίπου µισ µέτρο απ τον πίσω και τους πλάγιους τοίχους (βλ. Εικνα 1a). Μνο στο CM9:

7180 CM7_CM9 manual Inside 15/7/08 11:44 Page 24 Συστήµατα οικιακού κινηµατογράφου Τελικές ρυθµίσεις Αν τα ηχεία θα χρησιµοποιηθούν για τα δύο εµπρσθια κανάλια ενς συστήµατος οικιακού κινηµατογράφου, είναι γενικά καλύτερα να τοποθετηθούν πιο κοντά µεταξύ τους απ τι σε ένα απλ στερεοφωνικ σύστηµα, γιατί τα ηχεία surround τείνουν να διευρύνουν την ηχητική εικνα. Επίσης, τοποθετώντας τα ηχεία περίπου µισ µέτρο απ τα άκρα της οθνης, η ηχητική απεικνιση θα είναι σε "αναλογία" µε την οπτική. Το ύψος των ηχείων θα πρέπει να είναι µεταξύ του κέντρου της οθνης και του κεντρικού ηχείου. 4πως και µε τα στερεοφωνικά συστήµατα, καλ είναι τα ηχεία να απέχουν τουλάχιστον µισ µέτρο απ τους πλαϊνούς τοίχους. Αν έχετε τοποθετήσει τα ηχεία µπροστά απ τοίχο, µε αποτέλεσµα να τονίζονται τα µπάσα περισστερο απ σο χρειάζεται, διαβάστε στην εντητα "Τελικές Ρυθµίσεις" σχετικά µε τη χρήση των πωµάτων απ αφρολέξ. Πριν κάνετε τις τελικές ρυθµίσεις ελέγξτε πάλι λες τις συνδέσεις του συστήµατος και βεβαιωθείτε τι έχουν γίνει σωστά και είναι

Ελεύθερα µαγνητικά πεδία Τα µεγάφωνα των ηχείων παράγουν µαγνητικ πεδίο που ξεπερνά τα ρια της καµπίνας. Για το λγο αυτ δεν πρέπει να τοποθετηθούν σε απσταση µικρτερη απ µισ µέτρο απ συσκευές που µπορούν να επηρεαστούν απ το πεδίο αυτ, πως είναι οι τηλεοράσεις CRT, οι οθνες των ηλεκτρονικών υπολογιστών, βιντεοκασέτες κλπ.

Πριν κάνετε οποιαδήποτε σύνδεση θέστε λες τις συσκευές του συστήµατος εκτς λειτουργίας και βγάλτε τις απ την πρίζα. Στην πίσω πλευρά των ηχείων υπάρχουν δύο ζεύγη ακροδεκτών σύνδεσης στον ενισχυτή, τα οποία απ το εργοστάσιο είναι ενωµένα µεταξύ τους µε ειδικούς συνδέσµους. Αν συνδέσετε τα ηχεία µε το συµβατικ τρπο, αφήστε τους συνδέσµους στη θέση τους. Αν θέλετε να δπλοκαλωδιώσετε τα ηχεία, αφαιρέστε τους συνδέσµους, και συνδέστε ξεχωριστά κάθε ζεύγος ακροδεκτών στον ενισχυτή. Η διπλοκαλωδίωση βελτιώνει την ηχητική ανάλυση στις χαµηλές συχντητες. Οι εικνες 2a και 2b δείχνουν το συµβατικ τρπο σύνδεσης και τη διπλοκαλωδίωση. Συνδέστε το θετικ ακροδέκτη του ηχείου (µε την ένδειξη "+") στο θετικ ακροδέκτη του ενισχυτή, και τον αρνητικ ακροδέκτη του ηχείου (µε την ένδειξη "–") στον αρνητικ ακροδέκτη του ενισχυτή. Αν δεν τηρήσετε τη σωστή πολικτητα στις συνδέσεις, είναι πολύ πιθαν η ηχητική απεικνιση να µην είναι καλή και τα µπάσα να είναι περιορισµένα. Συµβουλευτείτε το κατάστηµα απ που αγοράσατε τα ηχεία σχετικά µε τα καλώδια που πρέπει να χρησιµοποιήσετε. Καλ είναι, η συνολική αντίσταση των καλωδίων να είναι χαµηλτερη απ τη µέγιστη τιµή που αναφέρεται στα τεχνικά χαρακτηριστικά. Χρησιµοποιήστε καλώδια χαµηλής επαγωγής για να αποφύγετε την µείωση των υψηλών συχνοτήτων.

Αποµακρύνοντας τα ηχεία απ τον τοίχο θα µειώσετε το συνολικ επίπεδο των µπάσων. Επίσης, αν υπάρχει κάποια απσταση µεταξύ της πίσω πλευράς των ηχείων και του τοίχου, δηµιουργείται µία ηχητική αίσθηση βάθους. Αντίστοιχα, φέρνοντας τα ηχεία πιο κοντά στον τοίχο, τα µπάσα θα αυξηθούν. Για να ελαττώσετε τα µπάσα χωρίς να αποµακρύνετε τα ηχεία απ τον τοίχο, τοποθετήστε το πώµα απ αφρολέξ (ή το δακτύλιο, για λιγτερο δραστική µείωση των µπάσων) στη θύρα ανάκλασης (Εικνα 3). Αν τα µπάσα ακούγονται "άνισα" σε σχέση µε τις υπλοιπες συχντητες (υπερβολικά έντονα ή άτονα), πιθαντατα οφείλεται στην ακουστική του χώρου. Ακµη και µικρές αλλαγές στη θέση των ηχείων ή τη θέση ακρασης µπορούν να έχουν σηµαντική επίδραση στη συµπεριφορά των ηχείων µέσα στο συγκεκριµένο χώρο. ∆οκιµάστε να µετακινήσετε τη θέση ακρασης ή να τοποθετήσετε τα ηχεία κατά µήκος ενς άλλου τοίχου. Η ύπαρξη και η θέση µεγάλων επίπλων στο χώρο µπορεί επίσης να επηρεάσει δραστικά το συνολικ άκουσµα. Αν η κεντρική ηχητική εικνα δεν είναι ιδιαίτερα εστιασµένη, δοκιµάστε να φέρετε τα ηχεία πιο κοντά το ένα στο άλλο ή να τους δώσετε µεγαλύτερη εσωτερική γωνία ώστε να "βλέπουν" καλύτερα προς τη θέση ακρασης (βλ. Εικνα 1b). Αν ο ήχος είναι υπερβολικά τραχύς, τοποθετήστε περισστερα µαλακά (απορροφητικά) έπιπλα στο χώρο ακρασης (για παράδειγµα µπορείτε να χρησιµοποιήσετε πιο χοντρές κουρτίνες). Αντίστοιχα, αν ο ήχος είναι µουντς, ελαττώστε τις απορροφητικές επιφάνειες στο χώρο. Ελέγξτε την ηχώ (flutter echoes) στο κέντρο το χώρου ακρασης χτυπώντας τα χέρια σας και ακούγοντας τις γρήγορες επαναλήψεις του ήχου. Αν το φαινµενο είναι έντονο, µπορείτε να το περιορίσετε τοποθετώντας στο χώρο ασύµµετρες επιφάνειες (π.χ. ράφια, βιβλιοθήκες κ.λπ.) και µεγάλα έπιπλα. Βεβαιωθείτε τι οι βάσεις των ηχείων είναι απλυτα κάθετες και σταθερές στο δάπεδο. Αν στο πάτωµα υπάρχει χαλί, χρησιµοποιήστε τις ακίδες στήριξης και ρυθµίστε τις ώστε να εξισορροπήσουν τα ηχεία αν το δάπεδο δεν είναι απλυτα επίπεδο. Περίοδος προσαρµογής Η απδοση των ηχείων θα βελτιωθεί αισθητά κατά την αρχική περίοδο λειτουργίας τους. Εάν τα ηχεία ήταν αποθηκευµένα σε κρύο περιβάλλον, τα µονωτικά υλικά και τα συστήµατα ανάρτησης των µεγαφώνων θα χρειαστούν κάποιο χρνο για να ανακτήσουν τις πραγµατικές τους ιδιτητες. Ο χρνος που χρειάζεται κάθε 7180 CM7_CM9 manual Inside 15/7/08 11:44 ηχείο για να αποδώσει σύµφωνα µε τις δυναττητές του εξαρτάται απ τις συνθήκες στις οποίες ήταν αποθηκευµένο και απ τον τρπο που χρησιµοποιείται. Η προσαρµογή των ηχείων στη θερµοκρασία του περιβάλλοντος µπορεί να χρειαστεί έως και µία εβδοµάδα, ενώ τα µηχανικά του µέρη θέλουν γύρω στις 15 ώρες κανονικής χρήσης για να αποκτήσουν τα χαρακτηριστικά µε τα οποία έχουν σχεδιαστεί. Ωστσο έχουν αναφερθεί και µεγαλύτερες περίοδοι προσαρµογής (έως και ένας µήνας), αλλά πιθαντατα αυτ έχει να κάνει χι τσο µε την πραγµατική αλλαγή/προσαρµογή των ηχείων, αλλά κυρίως µε το χρνο που χρειάζονται οι ακροατές για να συνηθίσουν στο νέο ήχο. Αυτ το φαινµενο είναι περισστερο έντονο µε υψηλής ποιτητας ηχεία πως αυτά, τα οποία αποδίδουν πολύ περισστερες ηχητικές λεπτοµέρειες σε σχέση µε το τι έχουν συνηθίσει οι ακροατές. Ο ήχος µπορεί στην αρχή να ακούγεται κάπως έντονος και ίσως λίγο "σκληρς". Μετά απ κάποιο διάστηµα το συνολικ άκουσµα θα "µαλακώσει", χωρίς µως να χάσει τη διαύγεια και την ακρίβειά του. Φροντίδα των ηχείων Κανονικά, ο µνος καθαρισµς που απαιτεί το φινίρισµα των ηχείων είναι ένα ξεσκνισµα. Εάν θέλετε να χρησιµοποιήσετε κάποιο καθαριστικ µε τη µορφή σπρέι, θα πρέπει πρώτα να αφαιρέσετε τα εµπρσθια προστατευτικά καλύµµατα των ηχείων τραβώντας το ελαφρά απ τη καµπίνα. Ρίξτε το καθαριστικ στο πανί µε το οποίο θα καθαρίσετε το ηχείο και χι κατευθείαν επάνω στην καµπίνα. Το ύφασµα της προστατευτικής γρίλιας καθαρίζεται – αφού την αφαιρέσετε απ το ηχείο – µε µία απλή βούρτσα ρούχων. Αποφύγετε να αγγίζετε τα µεγάφωνα και κυρίως το µεγάφωνο υψηλών συχνοτήτων (tweeter), γιατί µπορεί να προκληθεί ζηµιά. Το ξύλο είναι ένα φυσικ, ζωνταν υλικ, και γι' αυτ η καµπίνα του ηχείου "αντιδρά" στις συνθήκες του περιβάλλοντος. Για να αποφύγετε το ενδεχµενο εµφάνισης ρωγµών στην επιφάνειά της, µην τοποθετήσετε το ηχείο κοντά σε πηγές θερµτητας, πως καλοριφέρ, κλιµατιστικά, τζάκια κ.λπ. Το φινίρισµα της καµπίνας των ηχείων της B&W είναι ένα βερνίκι που παρέχει προστασία κατά της υπεριώδους ακτινοβολίας, µειώνοντας έτσι σηµαντικά το ξεθώριασµα του χρώµατος µε την πάροδο του χρνου. Ωστσο, σε κάποιο βαθµ αυτ θα συµβεί. Η αλλαγή αυτή θα είναι περισστερο εµφανής στα σηµεία που είναι περισστερο εκτεθειµένα στο φως, σε σχέση µε αυτά που είναι σκιασµένα. Μπορείτε να περιορίσετε τις διαφορές στο χρώµα, εκθέτοντας εξίσου λες τις επιφάνειες της καµπίνας στο φως του ήλιου, ή, αν θέλετε να επιταχύνετε τη διαδικασία, χρησιµοποιώντας – πολύ προσεκτικά – µία υπεριώδη λάµπα. Page 25 Περιορισµένη Το προϊν που αγοράσατε έχει σχεδιαστεί και κατασκευαστεί µε τις υψηλτερες προδιαγραφές ποιτητας. Ωστσο, αν συναντήσετε το παραµικρ πρβληµα µε τη λειτουργία του, η B&W Group Ltd. και οι αντιπρσωποί της σε λες τις χώρες σας παρέχουν εγγύηση για δωρεάν επισκευή (µε την πιθαντητα κάποιων εξαιρέσεων) και αντικατάσταση εξαρτηµάτων, σε λες τις χώρες που υπάρχει επίσηµος αντιπρσωπος της B&W. Η περιορισµένη αυτή εγγύηση ισχύει για περίοδο πέντε ετών απ την ηµεροµηνία αγοράς του προϊντος, ή δύο ετών αν πρκειται για αυτοενισχυµενα ηχεία που περιλαµβάνουν ηλεκτρονικά εξαρτήµατα. #ροι της εγγύησης

1. Η εγγύηση καλύπτει µνο την επισκευή των

προϊντων. ∆εν καλύπτει τα έξοδα αποστολής ή οποιαδήποτε άλλα έξοδα, ούτε και ενδεχµενους κινδύνους που µπορεί να προκύψουν απ την απεγκατάσταση, τη µεταφορά και την εγκατάσταση των προϊντων.

2. Η παρούσα εγγύηση ισχύει µνο για τον

αρχικ ιδιοκτήτη του προϊντος, και δεν µπορεί να µεταβιβαστεί.

3. Η παρούσα εγγύηση δεν ισχύει για

περιπτώσεις άλλες απ αυτές που περιλαµβάνουν ελαττωµατικά υλικά ή/και ανθρώπινο σφάλµα κατά τη στιγµή της αγοράς του προϊντος. Η παρούσα εγγύηση δεν ισχύει στις εξής περιπτώσεις: a. Για ζηµιές που προέκυψαν απ λανθασµένη εγκατάσταση, σύνδεση ή συσκευασία. b. Για ζηµιές που προέκυψαν απ χρήση διαφορετική απ αυτή που περιγράφεται στο εγχειρίδιο οδηγιών, απ αµέλεια, µετατροπές, ή χρήση εξαρτηµάτων που δεν είναι κατασκευασµένα ή εγκεκριµένα απ την B&W. c. Για ζηµιές που οφείλονται σε ελαττωµατικές ή ακατάλληλες τρίτες συσκευές. d. Για ζηµιές που οφείλονται σε ατύχηµα, κεραυν, νερ, φωτιά, υψηλές θερµοκρασίες, κοινωνικές αναταραχές, ή σε οποιαδήποτε άλλη αιτία που δεν σχετίζεται και δεν ελέγχεται απ την B&W. e. Για προϊντα των οποίων ο αριθµς σειράς έχει αλλάξει, διαγραφεί, αφαιρεθεί ή έχει γίνει δυσανάγνωστος.

Αν έχουν γίνει επισκευές ή τροποποιήσεις απ µη εξουσιοδοτηµένα πρσωπα (δηλαδή απ πρσωπα που δεν έχουν την επίσηµη έγκριση της B&W για να εκτελέσουν τις άνω εργασίες).

4. Η παρούσα εγγύηση ισχύει συµπληρωµατικά

σε οποιεσδήποτε εθνικές ή τοπικές νοµικές υποχρεώσεις των πωλητών ή των εθνικών αντιπροσώπων, και δεν επηρεάζει τα νοµικά δικαιώµατα που έχετε ως πελάτης. Πώς να απαιτήσετε επισκευή στα πλαίσια της εγγύησης Αν το προϊν που αγοράσατε χρειαστεί επισκευή, ακολουθήστε την πιο κάτω διαδικασία:

1. Αν το προϊν χρησιµοποιείται στη χώρα που

αγοράστηκε, επικοινωνήστε µε την αντιπροσωπεία της B&W ή µε το κατάστηµα απ που το αγοράσατε.

2. Αν το προϊν χρησιµοποιείται σε διαφορετική

χώρα απ αυτήν που αγοράστηκε, θα πρέπει να επικοινωνήσετε µε την αντιπροσωπία της B&W στη χώρα αυτή, απ που και θα πληροφορηθείτε πού µπορεί να γίνει η επισκευή του προϊντος. Μπορείτε να τηλεφωνήσετε στα κεντρικά γραφεία της B&W, στο Ηνωµένο Βασίλειο (+44 1903 221 500), ή να επισκεφτείτε την ιστοσελίδα µας (www.bwspeakers.com), για να µάθετε τα στοιχεία των κατά τπους αντιπροσώπων της B&W. Για να επικυρώσετε την εγγύηση θα πρέπει να συµπληρώσετε το σχετικ φυλλάδιο και να το στείλετε στην αντιπροσωπεία της B&W, σφραγισµένο απ το κατάστηµα απ που αγοράσατε το προϊν. Page 26
