SBS-MK-9 - Μικροσκόπιο STEINBERG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οπτικό διοπτρικό μικροσκόπιο
Μάρκα	Steinberg
Μοντέλο	SBS-MK-9
Διαστάσεις (Μ × Π × Υ)	Περίπου 30 × 20 × 40 cm
Βάρος	Περίπου 2,5 kg
Τροφοδοσία	220 V AC, 50/60 Hz (πρίζα δικτύου) ή μπαταρίες AA (4×)
Μεγέθυνση	Έως 1200× (αντικειμενικοί φακοί 4×, 10×, 40×, 100×)
Προσοφθάλμια	WF10×/20 mm, ρυθμιζόμενα σε διόπτρες
Αντικειμενικοί φακοί	4×, 10×, 40×, 100× (εμβάπτισης)
Τράπεζα	Μηχανική, με λαβίδες συγκράτησης
Φωτισμός	Ρυθμιζόμενο LED, μετάδοσης και επισκοπίας
Υλικό	Μεταλλικό σώμα, αντικορωσιακή επεξεργασία
Συντήρηση και καθαρισμός	Καθαρίστε τους φακούς με ένα μαλακό πανί και ισοπροπυλική αλκοόλη. Φύλαξη σε αντικονιορτική θήκη.
Ασφάλεια	Ποτέ μην κοιτάτε απευθείας τον ήλιο μέσω του μικροσκοπίου. Χρησιμοποιείτε μόνο τον ενσωματωμένο φωτισμό.
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα προσοφθάλμια, αντικειμενικοί φακοί, λυχνίες LED, ασφάλειες. Επισκευή από εξειδικευμένο τεχνικό.
Περιλαμβανόμενα αξεσουάρ	Αντικειμενοφόρες πλάκες, καλυπτρίδες, πιπέτα, λαβίδα ανατομίας, κουτί παρασκευασμάτων

Συχνές ερωτήσεις - SBS-MK-9 STEINBERG

Πώς ρυθμίζω την εστίαση στο μικροσκόπιο SBS-MK-9;

Χρησιμοποιήστε πρώτα τον τροχό χονδροειδούς εστίασης για γρήγορη ρύθμιση, στη συνέχεια τον λεπτό τροχό για ακρίβεια. Ξεκινήστε πάντα με τον αντικειμενικό φακό της μικρότερης μεγέθυνσης.

Τι να κάνω αν δεν λειτουργεί ο φωτισμός;

Ελέγξτε πρώτα ότι το μικροσκόπιο είναι συνδεδεμένο ή ότι οι μπαταρίες είναι τοποθετημένες. Εάν η λυχνία LED έχει καεί, αντικαταστήστε την με μια νέα ίδιου τύπου (διαθέσιμη ως ανταλλακτικό).

Πώς να καθαρίσω τους φακούς χωρίς να τους γρατσουνίσω;

Χρησιμοποιήστε ένα πανί μικροϊνών ή οπτικό χαρτί. Εμποτίστε ελαφρά με ισοπροπυλική αλκοόλη και σκουπίστε απαλά με κυκλικές κινήσεις. Μη χρησιμοποιείτε ποτέ επιθετικά διαλυτικά.

Ποιες είναι οι διαθέσιμες μεγεθύνσεις;

Το μικροσκόπιο διαθέτει τέσσερις αντικειμενικούς φακούς: 4×, 10×, 40× και 100× (εμβάπτισης). Με τον προσοφθάλμιο φακό 10×, η συνολική μεγέθυνση κυμαίνεται από 40× έως 1000×.

Πώς να χρησιμοποιήσω τον αντικειμενικό φακό 100× εμβάπτισης;

Τοποθετήστε μια σταγόνα λαδιού εμβάπτισης στην αντικειμενοφόρο πλάκα, στη συνέχεια χαμηλώστε προσεκτικά τον φακό μέχρι να ακουμπήσει τη σταγόνα. Εστιάστε με τον λεπτό τροχό. Μετά τη χρήση, καθαρίστε τον φακό με ένα πανί εμποτισμένο με αλκοόλη.

Είναι το μικροσκόπιο SBS-MK-9 κατάλληλο για παιδιά;

Ναι, υπό την επίβλεψη ενηλίκου. Είναι ανθεκτικό και εύκολο στη χρήση. Τα παιδιά μπορούν να παρατηρήσουν έτοιμες πλάκες ή απλά δείγματα.

Πώς να αλλάξω τη λυχνία LED;

Αποσυνδέστε τη συσκευή. Ανοίξτε το διαμέρισμα κάτω από την τράπεζα ή στο πίσω μέρος. Αφαιρέστε την ελαττωματική λυχνία και τοποθετήστε μια νέα ίδιου τύπου (π.χ. 12 V, 2 W). Κλείστε προσεκτικά.

Μπορώ να χρησιμοποιήσω επαναφορτιζόμενες μπαταρίες;

Ναι, το μικροσκόπιο μπορεί να λειτουργήσει με επαναφορτιζόμενες μπαταρίες AA (NiMH). Βεβαιωθείτε ότι είναι πλήρως φορτισμένες πριν από τη χρήση.

Τι να κάνω αν η εικόνα είναι θολή ή διπλή;

Ελέγξτε πρώτα την καθαριότητα των φακών. Ρυθμίστε τη διόπτρα του προσοφθάλμιου για κάθε μάτι. Εάν το πρόβλημα παραμένει, ρυθμίστε την απόσταση μεταξύ των κόρων απομακρύνοντας ή πλησιάζοντας τους οφθαλμικούς σωλήνες.

Πώς να φυλάξω το μικροσκόπιο μακροπρόθεσμα;

Φυλάξτε το σε ξηρό και χωρίς σκόνη μέρος. Χρησιμοποιήστε την παρεχόμενη θήκη. Αφαιρέστε τις μπαταρίες αν δεν το χρησιμοποιείτε για αρκετούς μήνες. Αποφύγετε τις ακραίες θερμοκρασίες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBS-MK-9 STEINBERG

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Μικροσκόπιο
Μοντέλο	SBS-MK-9
Τά σ η [V]	5
Α να λο γία με γέθυνσης	1000 X
Διαστάσεις (Πλάτος x Μήκος x ́Υψος) (mm)	130 x 160 x 210
Βάρος [kg]	0,44

Σκοπός

Το προϊόν χρησιμοποιείται για τη μεγέθυνση μικρών αντικειμένων ή λεπτομερειών που είναι πολύ μικρές για να φαίνονται καθαρά με γυμνό μάτι. Με τη μεγέθυνση αυτών των αντικειμένων, το προϊόν επιτρέπει στους χρήστες να παρατηρούν λεπτές δομές και λεπτομέρειες, καθιστώντας το απαραίτητο εργαλείο στην επιστημονική έρευνα, τη βιολογία, την ιατρική, την επιστήμη των υλικών και διάφορους άλλους τομείς.

Επισκόπηση προϊόντος

1. Κουμπί λειτουργίας:

• Σύντομο πάτημα: Είσοδος και έξοδος από τη λειτουργία αναπαραγωγής αρχείων. • Παρατεταμένο πάτημα: Ενεργοποιεί ή απενεργοποιεί τη συσκευή.

1. Κουμπί ΟΚ

OK

• Σύντομο πάτημα: Τραβάει μια φωτογραφία.
• Παρατεταμένο πάτημα: Εισέρχεται σε λειτουργία εγγραφής βίντεο. Ένα άλλο σύντομο πάτημα ξεκινά η εγγραφή και πατώντας ξανά η εγγραφή διακόπτεται.
• Μενού/Κλειδί επιστροφής

• Σύντομο πάτημα: Ανοίγει τη σελίδα σύνθετων ρυθμίσεων ή επιστρέφει στη σελίδα προεπισκόπησης φωτογραφιών.
• Στις σύνθετες ρυθμίσεις, μπορείτε να προβάλετε ή να προσαρμόσετε τη γλώσσα, την ημερομηνία και την ώρα, την προφύλαξη οθόνης, τη συχνότητα πηγής φωτός, τη μορφή, τις προεπιλεγμένες ρυθμίσεις και την έκδοση.
• Σμίκρυνση/Αριστερό Πλήκτρο

• Σε λειτουργία φωτογραφίας: Με σύντομο πάτημα γίνεται σμίκρυνση, παρατεταμένο πάτημα περιστρέφεται. • Σε άλλες λειτουργίες: Μετακινείται προς τα πάνω ή αριστερά.
• Πλήκτρο Zoom In/Δεξί :

• Σε λειτουργία φωτογραφίας: Με σύντομο πάτημα γίνεται μεγέθυνση. • Σε άλλες λειτουργίες: Μετακινείται προς τα κάτω ή προς τα δεξιά.

'Αλλες Λειτουργίες

1. Υποδοχή κάρτας Micro TF: Υποστηρίζει κάρτα μνήμης υψηλής ταχύτητας U3 έως 32 GB με ελάχιστη ταχύτητα εγγραφής 25 MB/s, μορφοποιημένη ως FAT32.
2. Έξοδος τροφοδοσίας USB: Παρέχει ρεύμα 5V/1A DC για φόρτιση ή μεταφορά δεδομένων.
3. Κύλινδρος προσαρμογής εστίασης: Ρυθμίζει την ευκρίνεια της εικόνας περιστρέφοντας για να αλλάξετε την εστίαση.
4. Τροχός ρύθμισης LED: Ρυθμίζει τη φωτεινότητα της πηγής φωτός της κύριας μονάδας.
5. Οπή επαναφοράς: Εάν η συσκευή δεν ανταποκρίνεται, τοποθετήστε μια λεπτή βελόνα στην οπή επαναφοράς για αναγκαστική διακοπή λειτουργίας.

Οδηγίες λειτουργίας

1. Τοποθετήστε την κάρτα Micro TF (προαιρετικό) στην υποδοχή κάρτας. Πιέστε απαλά μέχρι να ασφαλίσει. Η κάρτα Micro TF πρέπει να τοποθετηθεί για εγγραφή και αποθήκευση εικόνων και βίντεο.
2. Πατήστε παρατεταμένα το κουμπί λειτουργίας για να ενεργοποιήσετε τη συσκευή.
3. Τοποθετήστε το αντικείμενο που θα παρατηρήσετε στη λευκή σκηνή και περιστρέψτε τους Τροχούς Α και Β για να φέρετε το αντικείμενο πιο κοντά στην κάννη του μικροσκοπίου.
4. Περιστρέψτε τον τροχό C προς τα αριστερά ή προς τα δεξιά για προσαρμογή για λεπτή εστίαση.
5. Μόλις επιτευχθεί ευκρινή εστίαση, περιστρέψτε τον Τροχό Ρ για να κλειδώσετε την πλατφόρμα αντικειμένου.

ΣΗΜΕΙΩΜΑ

• Φορτίστε πλήρως τη συσκευή πριν από την πρώτη χρήση χρησιμοποιώντας έναν προσαρμογέα 5V 1A. Αποφύγετε τη φόρτιση απευθείας μέσω υπολογιστή.

• Διαμορφώστε την κάρτα μνήμης πριν από την αρχική χρήση.

- Η βέλτιστη εστιακή απόσταση για το προϊόν είναι 0-40 mm. Προσαρμόστε την εστίαση με τον κύλινδρο ρύθμισης για να επιτύχετε την πιο καθαρή προβολή.

- Αυτή η συσκευή δεν εμφανίζει ακριβή επίπεδα μεγέθυνσης. Συνδυάζει ψηφιακή και οπτική μεγέθυνση, επομένως το πραγματικό αποτέλεσμα μεγέθυνσης θα εξαρτηθεί από την εικόνα που τραβήχτηκε.

- Αποφύγετε να αγγίζετε τον φακό και άλλα οπτικά εξαρτήματα με τα χέρια σας, καθώς αυτό μπορεί να προκαλέσει θολότητα και να επηρεάσει την ποιότητα της εικόνας.

- Μην αποσυναρμολογείτε το προϊόν ή τα εξαρτήματά του για να αποτρέψετε τη δυσλειτουργία της συσκευής.

Λειτουργίες

Αυτή η συσκευή λειτουργεί σε δύο βασικούς τρόπους λειτουργίας:

1. Λειτουργία μνήμης: Συνδέεται σε υπολογιστή για ανάγνωση, εγγραφή και μορφοποίηση κάρτας TF.
2. Λειτουργία κάμερας υπολογιστή: Συνδέεται σε υπολογιστή για χρήση με συμβατό λογισμικό, επιτρέποντας την προβολή σε μεγαλύτερη οθόνη για πιο διαισθητική προβολή.

Λειτουργία μνήμης

• Συνδέστε το προϊόν σε υπολογιστή μέσω USB, επιλέξτε τη λειτουργία αποθήκευσης και πατήστε το κουμπί ΟΚ για να προβάλετε αποθηκευμένες φωτογραφίες και βίντεο στον υπολογιστή.
• Σημείωση: Στη λειτουργία αποθήκευσης, λειτουργούν μόνο το κουμπί λειτουργίας και ο τροχός ρύθμισης LED. Άλλα κουμπιά είναι απενεργοποιημένα.

Λειτουργία κάμερας υπολογιστή

- Όταν χρησιμοποιείτε τη λειτουργία κάμερας υπολογιστή:

1. Το πλήκτρο μενού στη συσκευή είναι απενεργοποιημένο.
2. Η συσκευή εμφανίζει μια μπλε οθόνη στη λειτουργία κάμερας υπολογιστή, κάτι που είναι φυσιολογικό και δεν αποτελεί πρόβλημα.
3. Εάν δεν εμφανιστεί εικόνα στο λογισμικό μετά τη σύνδεση, δοκιμάστε να αποσυνδέσετε και να συνδέσετε ξανά το καλώδιο USB ή χρησιμοποιήστε μια θύρα USB που βρίσκεται στο πίσω μέρος του υπολογιστή.

Συστήματα Windows & MacOS

Συστήματα Windows:

Υποστηρίζει Windows Vista, 7, 8, 10 ή νεότερη έκδοση.

1. Εγκατάσταση λογισμικού

1) Για Windows 7/8: Κάντε λήψη και εγκατάσταση του λογισμικού AMCAP. 2) Για Windows 10: Χρησιμοποιήστε το λογισμικό Windows Camera (αναζητήστε το στα Windows).

ΣΗΜΕΙΩΜΑ: Απενεργοποιήστε την προεπιλεγμένη κάμερα του φορητού υπολογιστή στα Windows και προσαρμόστε τις ρυθμίσεις απορρήτου της κάμερας για να επιτρέψετε την πρόσβαση.

3) Εναλλακτικά, πραγματοποιήστε λήψη της Smart Camera από τη διεύθυνση www.inskam.com/download/camera.zip για συμβατότητα σε όλες τις εκδόσεις των Windows.

4) Συνδέστε το προϊόν στον υπολογιστή σας χρησιμοποιώντας το παρεχόμενο καλώδιο USB (συνδεθείτε σε μια θύρα USB στο πίσω μέρος του υπολογιστή). Πατήστε παρατεταμένα το κουμπί λειτουργίας και, στη συνέχεια, επιλέξτε Λειτουργία κάμερας υπολογιστή.

5) Βεβαιωθείτε ότι χρησιμοποιείτε το προτεινόμενο λογισμικό για τη συγκεκριμένη έκδοση των Windows για βέλτιστη απόδοση.

2. Προβολή σελίδας λογισμικού

1) Οθόνη AMCAP: (Η προεπισκόπηση εικόνας της διεπαφής AMCAP πηγαίνει εδώ).

2) Οθόνη κάμερας Windows: (Η προεπισκόπηση εικόνας της διεπαφής της κάμερας των Windows πηγαίνει εδώ).

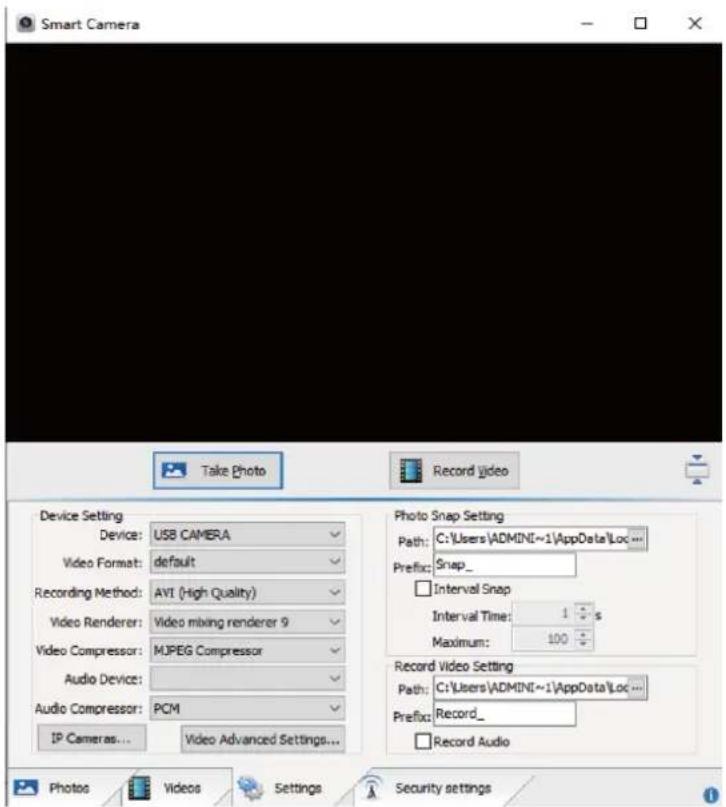

3) Έξυπνη οθόνη κάμερας: (Προεπισκόπηση εικόνας της διεπαφής Smart Camera πηγαίνει εδώ).

ΣΗΜΕΙΩΜΑ

Εάν η συσκευή δεν ανταποκρίνεται για μεγάλο χρονικό διάστημα όταν είναι συνδεδεμένη στον υπολογιστή μέσω του καλωδίου δεδομένων, δοκιμάστε τις ακόλουθες λύσεις:

α. Πρώτα, δοκιμάστε να αποσυνδέσετε και, στη συνέχεια, να συνδέσετε ξανά το καλώδιο USB ή συνδέστε το σε μια θύρα USB στο πίσω μέρος του υπολογιστή για να βεβαιωθείτε ότι η συσκευή τροφοδοτείται σωστά. β. Στη συνέχεια, βεβαιωθείτε ότι το λογισμικό είναι συμβατό με το σύστημά σας και ότι οι οδηγίες εγκατάστασης έχουν ακολουθηθεί σωστά.

Συστήματα MacOS:

Υποστηρίζει MacOS X 11.0 ή νεότερη έκδοση, αλλά δεν είναι συμβατός με φορητούς υπολογιστές Apple που διαθέτουν μόνο διεπαφή Type-C.

1. Άνοιγμα του Λογισμικού (συνιστούμε να χρησιμοποιήσετε το λογισμικό "Photo Booth" που περιλαμβάνεται στον υπολογιστή σας Apple).

1) Αρχικά, μεταβείτε στον κατάλογο Εφαρμογές στο παράθυρο Finder και εντοπίστε την εφαρμογή Photo Booth.

1. Σύνδεση της Συσκευής

1) Συνδέστε το προϊόν στη θύρα USB του υπολογιστή σας χρησιμοποιώντας το παρεχόμενο καλώδιο USB, πατήστε παρατεταμένα το κουμπί λειτουργίας για να ενεργοποιήσετε τη συσκευή και επιλέξτε Λειτουργία κάμερας υπολογιστή. Ανοίξτε το Photo Booth.

2) Στο Photo Booth, επιλέξτε την κάμερα με την ένδειξη USB CAMERA.

3) Εναλλακτικά, μπορείτε να χρησιμοποιήσετε το QuickTime Player για προβολή.

Οδηγίες φόρτισης

1. Χρησιμοποιήστε ένα τροφοδοτικό 5V 1A για να φορτίσετε τη συσκευή.
2. Κατά τη φόρτιση, θα εμφανιστεί μια ένδειξη στον πίνακα του μικροσκοπίου. Όταν ολοκληρωθεί η φόρτιση, η κατάσταση της μπαταρίας θα εμφανιστεί όπως φαίνεται παρακάτω.
3. Μόλις φορτιστεί πλήρως, το προϊόν μπορεί να χρησιμοποιηθεί συνεχώς για έως και 6 ώρες.
4. Εάν η μπαταρία έχει εξαντληθεί εντελώς, φορτίστε την με έναν προσαρμογέα 5V/1A για τουλάχιστον 1 ώρα πριν από την κανονική χρήση.
5. Μην φορτίζετε τη συσκευή μέσω υπολογιστή, καθώς θα εισέλθει αυτόματα σε λειτουργία κάμερας υπολογιστή.

Αντιμετώπιση προβλημάτων

Θέμα 1: Το προϊόν δεν μπορεί να ενεργοποιηθεί

• Λύση:

1. Ελέγξτε εάν η μπαταρία είναι φορτισμένη.
2. Βεβαιωθείτε ότι το τροφοδοτικό είναι συνδεδεμένο.
3. Βεβαιωθείτε ότι η συσκευή έχει φορτιστεί για τουλάχιστον 1 ώρα εάν έχει προηγουμένως αποστραγγιστεί τελείως.

Θέμα 2: Η συσκευή παγώνει

• Λύση:

1. Χρησιμοποιήστε μια λεπτή βελόνα για να πιέσετε την οπή επαναφοράς στην κύρια μονάδα για να τερματίσετε τη συσκευή με τη βία.

Θέμα 3: Μαύρο περίγραμμα στην οθόνη

• Λύση:

1. Ελέγξτε εάν ο φακός είναι κεντραρισμένος στη βάση.
2. Βεβαιωθείτε ότι το αντικείμενο που παρατηρείτε είναι τοποθετημένο σωστά.

Θέμα 4: Θολή ή ασαφής εικόνα

• Διάλυμα:

1. Τοποθετήστε το αντικείμενο σωστά κάτω από το φακό.
2. Προσαρμόστε την εστιακή απόσταση στη βέλτιστη ρύθμιση.
3. Βεβαιωθείτε ότι χρησιμοποιείται κατάλληλος φωτισμός.

Θέμα 5: Λεκέδες ή ελαττώματα στην οθόνη

• Διάλυμα:

1. Καθαρίστε προσεκτικά την οθόνη και τον φακό με ένα μαλακό πανί.
2. Ελέγξτε εάν η επιφάνεια του μετρούμενου αντικειμένου είναι καθαρή.
3. Βεβαιωθείτε ότι το αντικειμενικό τραπέζι είναι απαλλαγμένο από βρωμιά.

Θέμα 6: Δεν εμφανίζεται εικόνα όταν συνδέεται με υπολογιστή

• Διάλυμα:

1. Συνδέστε ξανά το προϊόν στον υπολογιστή.
2. Επιβεβαιώστε ότι το προϊόν έχει ρυθμιστεί σωστά στη λειτουργία υπολογιστή.
3. Ελέγξτε για προειδοποίηση χαμηλής μπαταρίας.
4. Βεβαιωθείτε ότι το καλώδιο δεδομένων έχει συνδεθεί σωστά.

Θέμα 7: Ο υπολογιστής δεν μπορεί να διαβάσει την κάρτα TF όταν το προϊόν είναι συνδεδεμένο

• Διάλυμα:

1. Συνδέστε ξανά το προϊόν στον υπολογιστή.
2. Βεβαιωθείτε ότι το προϊόν έχει ρυθμιστεί σε λειτουργία μνήμης.
3. Βεβαιωθείτε ότι η κάρτα μνήμης δεν είναι κατεστραμμένη και ότι έχει διαμορφωθεί σωστά.

Απόρριψη Μεταχειρισμένων Συσκευών

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρονικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντός μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.

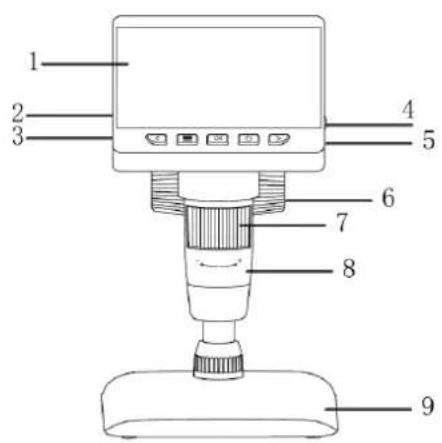

ε ξ α ρ τ ή μ α τ α

1- Οθόνη 4,3".

2- Υποδοχή κάρτας MicroTF

3- Έξοδος ρεύματος USB

4- Τροχός ρύθμισης LED

5- Τρύπα επαναφοράς

6- Ο κύλινδρος Α

7- Κύλινδρος ρύθμισης εστίασης (κύλινδρος C)

8- Σωλήνας μικροσκοπίου

9- Βάση

10- Τροχός Β
