MANUALE UTENTE SBS-MK-9 STEINBERG

Istruzioni per l'uso

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Microscopio
Modello	SBS-MK-9
Tensione [V]	5
Rapporto di ingrandimento	1000X
Dimensioni (larghezza x lunghezza x altezza) (mm)	Dimensioni: 130x160x210
Peso [kg]	0,44

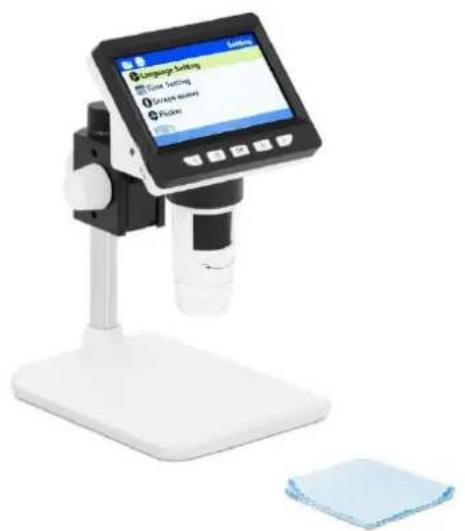

Scopo

Il prodotto viene utilizzato per ingrandire piccoli oggetti o dettagli troppo piccoli per essere visti chiaramente a occhio nudo. Ingrandendo questi oggetti, il prodotto consente agli utenti di osservare strutture e dettagli fini, rendendolo uno strumento essenziale nella ricerca scientifica, in biologia, in medicina, nella scienza dei materiali e in molti altri campi.

Panoramica del Prodotto

1. Pulsante di accensione

• Pressione breve: entra ed esce dalla modalità di riproduzione file.
• Pressione prolungata: accende o spegne il dispositivo.

2. Pulsante OK

• Pressione breve: scatta una foto.
• Pressione prolungata: consente di accedere alla modalità di registrazione video. Un'altra breve pressione avvia la registrazione, mentre una seconda pressione la interrompe.

3. Tasto Menu/Invio

• Pressione breve: apre la pagina delle impostazioni avanzate o torna alla pagina di anteprima delle foto.
• Nelle impostazioni avanzate è possibile visualizzare o regolare lingua, data e ora, screen saver, frequenza della sorgente luminosa, formato, impostazioni predefinite e versione.

4. Zoom indietro/tasto sinistro

• In modalità foto: una pressione breve riduce l'immagine, una pressione prolungata ruota l'immagine. • In altre modalità: si sposta verso l'alto o verso sinistra.

5. Zoom avanti/tasto destro

• In modalità foto: una pressione breve aumenta lo zoom. • In altre modalità: si sposta verso il basso o verso destra.

Altre funzioni

1. Slot per scheda Micro TF: supporta schede di memoria U3 ad alta velocità fino a 32 GB con una velocità di scrittura minima di 25 MB/s, formattate come FAT32.
2. Uscita di alimentazione USB: fornisce alimentazione CC 5 V/1 A per la ricarica o il trasferimento dati.
3. Rullo di regolazione della messa a fuoco: regola la nitidezza dell'immagine ruotandolo per modificare la messa a fuoco.
4. Rotella di regolazione LED: regola la luminosità della sorgente luminosa dell'unità principale.
5. Foro di reset: se il dispositivo non risponde, inserire un ago sottile nel foro di reset per forzare lo spegnimento.

Istruzioni per l'uso

1. Inserire la scheda Micro TF (facoltativa) nello slot per schede; premere delicatamente fino a quando non si blocca. Per registrare e memorizzare foto e video è necessario inserire la scheda Micro TF.
2. Premere a lungo il pulsante di accensione per accendere il dispositivo.
3. Posizionare l'oggetto da osservare sul tavolino bianco e ruotare le ruote A e B per avvicinare l'oggetto al barilotto del microscopio.
4. Ruotare la rotella C verso sinistra o verso destra per regolare la messa a fuoco precisa.
5. Una volta ottenuta una messa a fuoco nitida, ruotare la rotella C per bloccare la piattaforma dell'oggetto.

NOTA

- Prima del primo utilizzo, caricare completamente il dispositivo utilizzando un adattatore da 5 V 1 A. Evitare di caricare direttamente tramite PC.

- Formattare la scheda di memoria prima del primo utilizzo.

- La lunghezza focale ottimale per il prodotto è 0-40 mm; regolare la messa a fuoco con la rotella di regolazione per ottenere la visione più nitida.

- Questo dispositivo non visualizza livelli di ingrandimento precisi. Combina l'ingrandimento digitale e quello ottico, quindi l'effetto di ingrandimento effettivo dipenderà dall'immagine catturata.

- Evitare di toccare le lenti e gli altri componenti ottici con le mani, poiché ciò potrebbe causare sfocature e compromettere la qualità dell'immagine.

- Non smontare il prodotto o i suoi componenti per evitare malfunzionamenti del dispositivo.

Modalità

Questo dispositivo funziona in due modalità principali:

1. Modalità memoria: si collega a un PC per la lettura, la scrittura e la formattazione della scheda TF.
2. Modalità fotocamera PC: si collega a un PC per l'utilizzo con software compatibile, consentendo la visualizzazione su uno schermo più grande per una visione più intuitiva.

Modalità di memoria

• Collegare il prodotto a un computer tramite USB, selezionare la modalità di archiviazione e premere il pulsante OK per visualizzare le foto e i video memorizzati sul computer.
• Nota: in modalità di archiviazione, sono funzionanti solo il pulsante di accensione e la rotella di regolazione LED; gli altri pulsanti sono disabilitati.

Modalità fotocamera PC

• Quando si utilizza la modalità fotocamera PC:

1. Il tasto menu sul dispositivo è disabilitato.
2. Il dispositivo visualizza una schermata blu in modalità fotocamera PC, il che è normale e non rappresenta un problema.
3. Se dopo la connessione non viene visualizzata alcuna immagine sul software, provare a scollegare e ricollegare il cavo USB oppure utilizzare una porta USB situata sul retro del computer.

Sistemi Windows e MacOS

Sistemi Windows:

Supporta Windows Vista, 7, 8, 10 o versioni successive.

1. Installazione del software

1) Per Windows 7/8: scaricare e installare il software AMCAP. 2) Per Windows 10: utilizzare il software Windows Camera (cercarlo in Windows).

NOTA: Disattivare la fotocamera predefinita del laptop in Windows e modificare le impostazioni sulla privacy della fotocamera per consentire l'accesso.

3) In alternativa, scaricare Smart Camera da www.inskam.com/download/camera.zip per la compatibilità con tutte le versioni di Windows. 4) Collegare il prodotto al computer tramite il cavo USB in dotazione (collegarlo a una porta USB sul retro del computer). Tenere premuto il pulsante di accensione, quindi selezionare Modalità fotocamera PC. 5) Per ottenere prestazioni ottimali, assicurati di utilizzare il software consigliato per la tua specifica versione di Windows.

2. Visualizzazione della pagina del software

1) Visualizzazione AMCAP: (l'anteprima dell'immagine dell'interfaccia AMCAP va qui).

2) Visualizzazione della fotocamera Windows: (Qui va inserita l'anteprima dell'immagine dell'interfaccia della Fotocamera di Windows).

3) Schermo della telecamera intelligente: (L'anteprima dell'immagine dell'interfaccia della Smart Camera va qui).

NOTA

Se il dispositivo non risponde per un periodo prolungato quando è collegato al computer tramite il cavo dati, provare le seguenti soluzioni:

a. Per prima cosa, prova a scollegare e ricollegare il cavo USB oppure a collegarlo a una porta USB sul retro del computer per assicurarti che il dispositivo sia correttamente alimentato. b. Successivamente, verifica che il software sia compatibile con il tuo sistema e che le istruzioni di installazione siano state seguite correttamente.

Sistemi MacOS:

Supporta MacOS X 11.0 o versioni successive, ma non è compatibile con i laptop Apple dotati solo di interfaccia Type-C.

1. Apertura del software (si consiglia di utilizzare il software "Photo Booth" incluso nel computer Apple).

1) Per prima cosa, vai alla directory Applicazioni nella finestra del Finder e individua l'applicazione Photo Booth.

1. Collegamento del dispositivo 1) Collegare il prodotto alla porta USB del computer tramite il cavo USB in dotazione, tenere premuto il pulsante di accensione per accendere il dispositivo e selezionare la modalità PC Camera. Aprire Photo Booth. 2) In Photo Booth, selezionare la fotocamera etichettata FOTOCAMERA USB.

3) In alternativa, è possibile utilizzare QuickTime Player per la visualizzazione.

Istruzioni per la ricarica

1. Utilizzare un adattatore di alimentazione da 5 V 1 A per caricare il dispositivo.
2. Durante la ricarica, sul pannello del microscopio apparirà un indicatore. Una volta completata la carica, lo stato della batteria verrà visualizzato come mostrato di seguito.
3. Una volta completamente carico, il prodotto può essere utilizzato ininterrottamente per un massimo di 6 ore.
4. Se la batteria è completamente scarica, caricarla con un adattatore da 5 V/1 A per almeno 1 ora prima del normale utilizzo.
5. Non caricare il dispositivo tramite un computer, poiché entrerà automaticamente in modalità fotocamera PC.

Risoluzione dei problemi

Problema 1: il prodotto non può essere acceso

- Soluzione:

1. Controllare se la batteria è carica.
2. Verificare che l'alimentazione sia collegata.
3. Se il dispositivo era completamente scarico, assicurarsi che sia in carica da almeno 1 ora.

Problema 2: il dispositivo si blocca

- Soluzione:

1. Utilizzare un ago sottile per premere il foro di reset sull'unità principale per forzare lo spegnimento del dispositivo.

Problema 3: Bordo nero sullo schermo

- Soluzione:

1. Controllare che l'obiettivo sia centrato sul supporto.
2. Assicurarsi che l'oggetto osservato sia posizionato correttamente.

Problema 4: Immagine sfocata o poco chiara

- Soluzione:

1. Posizionare correttamente l'oggetto sotto la lente.
2. Regolare la lunghezza focale sull'impostazione ottimale.
3. Assicurarsi che venga utilizzata un'illuminazione adeguata.

Problema 5: Macchie o difetti sullo schermo

- Soluzione:

1. Pulire con cura lo schermo e la lente con un panno morbido.
2. Controllare che la superficie dell'oggetto da misurare sia pulita.
3. Verificare che il tavolo dell'obiettivo sia privo di sporcizia.

Problema 6: Nessuna immagine visualizzata quando si è connessi al PC

- Soluzione:

1. Ricollegare il prodotto al PC.
2. Verificare che il prodotto sia impostato correttamente sulla modalità PC.
3. Controllare se è presente un avviso di batteria scarica.
4. Assicurarsi che il cavo dati sia collegato correttamente.

Problema 7: il PC non riesce a leggere la scheda TF quando il prodotto è collegato

- Soluzione:

1. Ricollegare il prodotto al PC.
2. Assicurarsi che il prodotto sia impostato in modalità memoria.
3. Verificare che la scheda di memoria non sia danneggiata e sia formattata correttamente.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.

Parte

2- Slot per scheda MicroTF

3- Uscita di alimentazione USB

4- Rotella di regolazione LED

5- Foro di ripristino

6- Rullo A

7- Rullo di regolazione della messa a fuoco (rullo C)

8- Tubo del microscopio

9- Base del dispositivo

10- Ruota B
