Type izdelka	Binokularni optični mikroskop
Znamka	Steinberg
Model	SBS-MK-9
Dimenzije (D × Š × V)	Približno 30 × 20 × 40 cm
Teža	Približno 2,5 kg
Napajanje	220 V AC, 50/60 Hz (omrežni vtič) ali baterije AA (4×)
Povečava	Do 1200× (objektivi 4×, 10×, 40×, 100×)
Okularji	WF10×/20 mm, nastavljivi po dioptriji
Objektivi	4×, 10×, 40×, 100× (za imerzijo)
Miza	Mehanska, s sponkami za držanje
Osvetlitev	Nastavljiva LED, transmisijska in episkopska
Material	Kovinsko ohišje, proti rjavenju
Vzdrževanje in čiščenje	Leče očistite z mehko krpo in izopropilnim alkoholom. Shranjevanje v protiprašni prevleki.
Varnost	Nikoli ne glejte neposredno v sonce skozi mikroskop. Uporabljajte samo vgrajeno osvetlitev.
Nadomestni deli in popravljivost	Okularji, objektivi, LED žarnice, varovalke na voljo. Popravilo pri usposobljenem tehniku.
Vključeni dodatki	Pokrovna stekelca, predmetna stekelca, pipeta, pinceta za seciranje, škatla s preparati

Pogosto zastavljena vprašanja - SBS-MK-9 STEINBERG

Kako nastaviti ostrenje na mikroskopu SBS-MK-9 ?

Najprej uporabite grobo kolo za ostrenje za hitro nastavitev, nato fino kolo za natančno nastavitev slike. Vedno začnite z objektivom najmanjše povečave.

Kaj storiti, če osvetlitev ne deluje?

Najprej preverite, ali je mikroskop priklopljen ali so vstavljene baterije. Če je LED žarnica pregorela, jo zamenjajte z novo enakega tipa (na voljo kot nadomestni del).

Kako očistiti leče brez prask?

Uporabite mikrovlakno ali optični papir. Rahlo namočite z izopropilnim alkoholom in nežno obrišite s krožnimi gibi. Nikoli ne uporabljajte agresivnih topil.

Katere povečave so na voljo?

Mikroskop ima štiri objektive: 4×, 10×, 40× in 100× (za imerzijo). Z okularjem 10× se skupna povečava giblje od 40× do 1000×.

Kako uporabljati imerzijski objektiv 100×?

Na predmetno steklo kanite kapljico imerzijskega olja, nato nežno spustite objektiv, dokler se ne dotakne kapljice. Ostrenje izvedite s finim kolesom. Po uporabi očistite objektiv s krpo, namočeno v alkohol.

Je mikroskop SBS-MK-9 primeren za otroke?

Da, pod nadzorom odrasle osebe. Je robusten in enostaven za uporabo. Otroci lahko opazujejo pripravljena stekelca ali preproste vzorce.

Kako zamenjati LED žarnico?

Odklopite napravo. Odprite predel pod mizo ali zadaj. Odstranite okvarjeno žarnico in vstavite novo enakega tipa (npr. 12 V, 2 W). Previdno zaprite.

Ali lahko uporabljam polnilne baterije?

Da, mikroskop lahko deluje s polnilnimi baterijami AA (NiMH). Pred uporabo se prepričajte, da so popolnoma napolnjene.

Kaj storiti, če je slika zamegljena ali dvojna?

Najprej preverite čistočo leč. Prilagodite dioptrijo okularja za vsako oko. Če težava vztraja, nastavite medzenčno razdaljo tako, da okularne cevi razširite ali približate.

Kako shraniti mikroskop za daljše obdobje?

Shranite ga na suhem in brez prahu. Uporabite priloženo prevleko. Odstranite baterije, če ga ne uporabljate več mesecev. Izogibajte se ekstremnim temperaturam.

NAVODILA ZA UPORABO SBS-MK-9 STEINBERG

3. Tlačidlo Menu/Spät

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleško različico niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	mikroskop
Model	SBS-MK-9
Napetost [V]	5
Razmerje povečave	1000X
Mere (širina x dolžina x višina) (mm)	130 x 160 x 210
Teža [kg]	0,44

Namen

Izdelek se uporablja za povečavo majhnih predmetov ali podrobnosti, ki so premajhne, da bi jih jasno videli s prostim očesom. S povečanjem teh predmetov izdelek uporabnikom omogoča opazovanje finih struktur in podrobnosti, zaradi česar je bistveno orodje v znanstvenih raziskavah, biologiji, medicini, znanosti o materialih in na različnih drugih področjih.

Pregled izdelka

• Kratek pritisk: odpre stran z naprednimi nastavitvami ali se vrne na stran s predogledom fotografij.
• V naprednih nastavitvah si lahko ogledate ali prilagodite jezik, datum in čas, ohranjevalnik zaslona, frekvenco vira svetlobe, obliko, privzete nastavitve in različico.

4. Tipka za pomanjšanje/levo

• V načinu fotografije: kratek pritisk pomanjša, dolg pritisk zavrti. • V drugih načinih: Premakne se navzgor ali levo.

5. Tipka za povečavo/desno:

• V foto načinu: Kratek pritisk poveča. • V drugih načinih: Pomik navzdol ali desno.

Druge funkcije

1. Reža za kartico Micro TF: podpira do 32 GB U3 hitre pomnilniške kartice z minimalno hitrostjo pisanja 25 MB/s, formatirane kot FAT32.
2. Izhodna moč USB: Zagotavlja 5 V/1 A enosmerno napajanje za polnjenje ali prenos podatkov.
3. Valjček za nastavitev izostritve: prilagodi ostrino slike z vrtenjem, da spremeni izostritev.
4. Kolešček za prilagajanje LED: Prilagodi svetlost vira svetlobe glavne enote.
5. Luknja za ponastavitev: Če se naprava ne odziva, vstavite tanko iglo v luknjo za ponastavitev, da se naprava prisilno zaustavi.

Navodila za uporabo

• Pred prvo uporabo formatirajte pomnilniško kartico.

- Optimalna goriščna razdalja za izdelek je 0–40 mm; prilagodite ostrenje z nastavitvenim kolescem, da dosežete najbolj jasen pogled.

- Ta naprava ne prikazuje natančnih stopenj povečave. Združuje digitalno in optično povečavo, zato bo dejanski učinek povečave odvisen od zajete slike.

- Ne dotikajte se objektiva in drugih optičnih komponent z rokami, saj lahko to povzroči zamegljenost in poslabša kakovost slike.

Ta naprava deluje v dveh glavnih načinih:

1. Način pomnilnika: Povezuje se z osebnim računalnikom za branje, pisanje in formatiranje kartice TF.
2. Način PC Camera: Povezuje se z osebnim računalnikom za uporabo z združljivo programsko opremo, kar omogoča prikaz na večjem zaslonu za bolj intuitivno gledanje.

Način pomnilnika

• Povežite izdelek z računalnikom prek USB-ja, izberite način shranjevanja in pritisnite gumb OK za ogled shranjenih fotografij in videoposnetkov v računalniku.
• Opomba: V načinu shranjevanja delujeta samo gumb za vklop in kolesce za prilagajanje LED; drugi gumbi so onemogočeni.

Način računalniške kamere

• Pri uporabi načina računalniške kamere:

1. Menijska tipka na napravi je onemogočena.
2. Naprava prikaže moder zaslon v načinu računalniške kamere, kar je običajno in ni težava.
3. Če se po povezovanju v programski opremi ne prikaže slika, poskusite izključiti in ponovno priključiti kabel USB ali uporabite vrata USB na zadnji strani računalnika.

Sistemi Windows in MacOS

Windows sistemi:

Podpira Windows Vista, 7, 8, 10 ali novejše.

1. Namestitev programske opreme

1) Za Windows 7/8: Prenesite in namestite programsko opremo AMCAP. 2) Za Windows 10: Uporabite programsko opremo Windows Camera (poiščite jo v sistemu Windows).

OPOMBA: Onemogočite privzeto kamero prenosnika v sistemu Windows in prilagodite nastavitve zasebnosti kamere, da omogočite dostop.

3) Namesto tega prenesite Smart Camera s spletnega mesta www.inskam.com/download/camera.zip za združljivost med različicami sistema Windows. 4) Povežite izdelek z računalnikom s priloženim kablom USB (priključite ga na vrata USB na zadnji strani računalnika). Pritisnite in držite gumb za vklop, nato izberite način računalniške kamere. 5) Za optimalno delovanje uporabite priporočeno programsko opremo za vašo specifično različico sistema Windows.

2. Prikaz strani programske opreme

1) Zaslon AMCAP: (Tukaj je predogled slike vmesnika AMCAP).

2) Zaslon kamere Windows: (Tukaj je predogled slike vmesnika Windows Camera).

Če se naprava dlje časa ne odziva, ko je povezana z računalnikom prek podatkovnega kabla, poskusite naslednje rešitve:

a. Najprej poskusite odklopiti in nato ponovno priključiti kabel USB ali ga povežite z vrati USB na zadnji strani računalnika, da zagotovite pravilno napajanje naprave. b. Nato preverite, ali je programska oprema združljiva z vašim sistemom in ali ste pravilno upoštevali navodila za namestitev.

Sistemi MacOS:

Podpira MacOS X 11.0 ali novejši, vendar ni združljiv z Apple prenosniki, ki imajo samo vmesnik Type-C.

1. Odpiranje programske opreme (priporočamo uporabo programske opreme "Photo Booth", ki je priložena vašemu računalniku Apple).

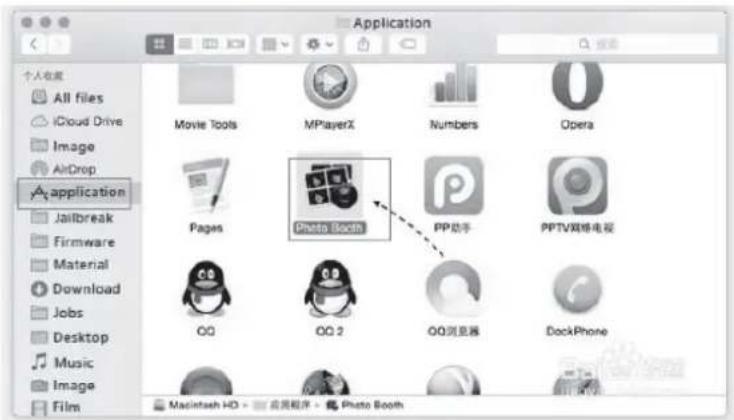

1) Najprej pojdite v imenik aplikacij v oknu Finder in poiščite aplikacijo Photo Booth.

1. Priključitev naprave 1) Priključite izdelek na vrata USB vašega računalnika s pomočjo priloženega kabla USB, pritisnite in držite gumb za vklop, da vklopite napravo, in izberite način PC Camera. Odprite Photo Booth. 2) V aplikaciji Photo Booth izberite kamero z oznako USB CAMERA.

3) Za ogled lahko uporabite tudi QuickTime Player.

Navodila za polnjenje

1. Za polnjenje naprave uporabite napajalnik 5 V 1 A.
2. Med polnjenjem se na plošči mikroskopa pojavi indikator. Ko je polnjenje končano, se prikaže stanje baterije, kot je prikazano spodaj.
3. Ko je izdelek popolnoma napolnjen, ga lahko neprekinjeno uporabljate do 6 ur.
4. Če je baterija popolnoma izpraznjena, jo polnite z adapterjem 5V/1A vsaj 1 uro pred običajno uporabo.
5. Naprave ne polnite prek računalnika, saj bo samodejno preklopila v način PC kamere.

Odpravljanje težav

1. Težava: izdelka ni mogoče vklopiti

- Rešitev:

1. Preverite, ali je baterija napolnjena.
2. Preverite, ali je napajalnik priključen.
3. Prepričajte se, da se je naprava polnila vsaj 1 uro, če je bila pred tem popolnoma izpraznjena.

2. Težava: naprava zmrzne

- Rešitev:

1. S tanko iglo pritisnite luknjo za ponastavitev na glavni enoti, da prisilno izklopite napravo.

3. Težava: Črna obroba na zaslonu

- Rešitev:

1. Preverite, ali je leča na sredini stojala.
2. Prepričajte se, da je predmet, ki ga opazujete, pravilno nameščen.

4. težava: zamegljena ali nejasna slika

- rešitev:

1. Pravilno postavite predmet pod lečo.
2. Prilagodite goriščno razdaljo na optimalno nastavitev.
3. Poskrbite za uporabo ustrezne osvetlitve.

5. težava: madeži ali okvare na zaslonu

- rešitev:

1. Previdno očistite zaslon in lečo z mehko krpo.
2. Preverite, ali je površina predmeta, ki ga merite, čista.
3. Prepričajte se, da na mizi objektiva ni umazanije.

6. težava: Pri povezavi z računalnikom ni prikazana slika

- rešitev:

1. Ponovno povežite izdelek z računalnikom.
2. Preverite, ali je izdelek pravilno nastavljen na način PC.
3. Preverite opozorilo o nizki bateriji.
4. Prepričajte se, da je podatkovni kabel pravilno priključen.

1. Ponovno povežite izdelek z računalnikom.
2. Prepričajte se, da je izdelek nastavljen na pomnilniški način.
3. Preverite, ali pomnilniška kartica ni poškodovana in je pravilno formatirana.

Odstranjevanje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in elektronskih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
