SBS-MK-9 - Mikroskop STEINBERG - Bezpłatna instrukcja obsługi

Typ produktu	Mikroskop optyczny binokularny
Marka	Steinberg
Model	SBS-MK-9
Wymiary (dł. × szer. × wys.)	Około 30 × 20 × 40 cm
Waga	Około 2,5 kg
Zasilanie	220 V AC, 50/60 Hz (gniazdko sieciowe) lub baterie AA (4×)
Powiększenie	Do 1200× (obiektywy 4×, 10×, 40×, 100×)
Okulary	WF10×/20 mm, regulacja dioptrii
Obiektywy	4×, 10×, 40×, 100× (immersyjny)
Stół	Mechaniczny, z uchwytami
Oświetlenie	Regulowane LED, transmisyjne i episkopowe
Materiał	Korpus metalowy, powłoka antykorozyjna
Konserwacja i czyszczenie	Czyść soczewki miękką ściereczką i alkoholem izopropylowym. Przechowuj w pokrowcu przeciwpyłowym.
Bezpieczeństwo	Nigdy nie patrz bezpośrednio na słońce przez mikroskop. Używaj wyłącznie wbudowanego oświetlenia.
Cięści zamienne i naprawialność	Okulary, obiektywy, żarówki LED, bezpieczniki dostępne. Naprawa przez wykwalifikowanego technika.
Dołączone akcesoria	Szkiełka podstawowe, szkiełka nakrywkowe, pipeta, pęseta do sekcji, pudełko z preparatami

Często zadawane pytania - SBS-MK-9 STEINBERG

Jak ustawić ostrość w mikroskopie SBS-MK-9?

Najpierw użyj pokrętła zgrubnego ustawiania ostrości do szybkiego dostrojenia, a następnie pokrętła dokładnego, aby precyzyjnie wyostrzyć obraz. Zawsze zaczynaj od obiektywu o najmniejszym powiększeniu.

Co zrobić, jeśli oświetlenie nie działa?

Najpierw sprawdź, czy mikroskop jest podłączony lub czy baterie są włożone. Jeśli żarówka LED jest przepalona, wymień ją na nową tego samego typu (dostępna jako część zamienna).

Jak czyścić soczewki bez ich zarysowania?

Użyj ściereczki z mikrofibry lub papieru optycznego. Lekko nasącz alkoholem izopropylowym i delikatnie wycieraj okrężnymi ruchami. Nigdy nie używaj agresywnych rozpuszczalników.

Jakie są dostępne powiększenia?

Mikroskop ma cztery obiektywy: 4×, 10×, 40× i 100× (immersyjny). Z okularem 10× całkowite powiększenie wynosi od 40× do 1000×.

Jak używać obiektywu 100× immersyjnego?

Umieść kroplę olejku immersyjnego na szkiełku, a następnie delikatnie opuść obiektyw, aż dotknie kropli. Wyreguluj ostrość za pomocą pokrętła dokładnego. Po użyciu wyczyść obiektyw ściereczką nasączoną alkoholem.

Czy mikroskop SBS-MK-9 jest odpowiedni dla dzieci?

Tak, pod nadzorem osoby dorosłej. Jest wytrzymały i prosty w obsłudze. Dzieci mogą obserwować gotowe preparaty lub proste próbki.

Jak wymienić żarówkę LED?

Odłącz urządzenie. Otwórz komorę pod stołem lub z tyłu. Usuń uszkodzoną żarówkę i włóż nową tego samego typu (np. 12 V, 2 W). Starannie zamknij.

Czy mogę używać baterii ładowalnych?

Tak, mikroskop może działać na ładowalne baterie AA (NiMH). Upewnij się, że są w pełni naładowane przed użyciem.

Co zrobić, jeśli obraz jest niewyraźny lub podwójny?

Najpierw sprawdź czystość soczewek. Wyreguluj dioptrię okularu dla każdego oka. Jeśli problem nie ustąpi, ustaw odległość międzyźrenicową, rozsuwając lub zbliżając tubusy okularów.

Jak przechowywać mikroskop przez dłuższy czas?

Przechowuj go w suchym i wolnym od kurzu miejscu. Użyj dołączonego pokrowca. Wyjmij baterie, jeśli nie będziesz go używać przez kilka miesięcy. Unikaj ekstremalnych temperatur.

INSTRUKCJA OBSŁUGI SBS-MK-9 STEINBERG

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru Wartość parametru
Nazwa produktu	Mikroskop
Model	SBS-MK-9
Napięcie [V]	5
Współczynnik powiększenia	1000X
Wymiary (szerokość x długość x wysokość) (mm)	130x160x210
Cieżar [kg]	0,44

Zamiar

Produkt służy do powiększania małych obiektów lub szczegółów, które są zbyt małe, aby można je było wyraźnie zobaczyć gołym okiem. Dzięki powiększaniu obiektów użytkownicy mogą obserwować drobne struktury i szczegóły, co czyni go niezastąpionym narzędziem w badaniach naukowych, biologii, medycynie, materiałoznawstwie i wielu innych dziedzinach.

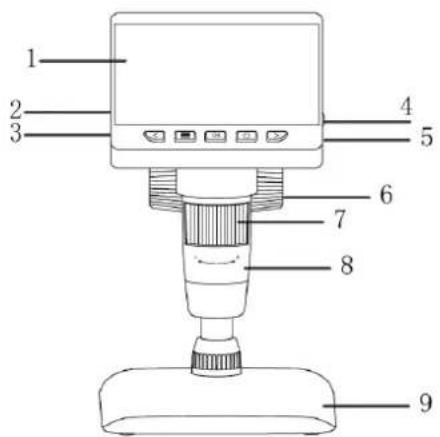

Opis urządzenia

• Krótkie naciśnięcie: Wejście i wyjście z trybu odtwarzania pliku.
• Długie naciśnięcie: Włącza lub wyłącza urządzenie.

2. Przycisk OK : OK

• Krótkie naciśnięcie: Robi zdjęcie.
• Długie naciśnięcie: przejście w tryb nagrywania wideo. Kolejne krótkie naciśnięcie rozpoczyna nagrywanie, kolejne zatrzymuje nagrywanie.

3. Klawisz Menu/Powrót :

• Krótkie naciśnięcie: otwiera stronę ustawień zaawansowanych lub powraca do strony podglądu zdjęcia.
• W ustawieniach zaawansowanych możesz wyświetlić lub zmienić język, datę i godzinę, wygaszacz ekranu, częstotliwość źródła światła, format, ustawienia domyślne i wersję.

4. Klawisz pomniejszania/lewy :

• W trybie zdjęć: krótkie naciśnięcie powoduje pomniejszenie, długie naciśnięcie powoduje obrót. • W innych trybach: Przesuwa się w górę lub w lewo.

5. Klawisz powiększenia/prawego :

• W trybie zdjęć: Krótkie naciśnięcie powoduje powiększenie. • W innych trybach: Przesuwa się w dół lub w prawo.

Inne funkcje

1. Gniazdo na kartę Micro TF: obsługuje karty pamięci U3 o dużej prędkości do 32 GB i minimalnej prędkości zapisu 25 MB/s, sformatowane jako FAT32.
2. Wyjście zasilania USB: Zapewnia zasilanie prądem stałym 5 V/1 A do ładowania i przesyłania danych.
3. Rolka regulacji ostrości: Obrót umożliwia regulację ostrości obrazu.
4. Pokrętło regulacji LED: Umożliwia regulację jasności źródła światła jednostki głównej.
5. Otwór resetowania: Jeżeli urządzenie nie reaguje, włóż cienką igię do otworu resetowania, aby wymusić wyłączenie.

Instrukcja obsługi

1. Włóż kartę Micro TF (opcjonalną) do gniazda karty i delikatnie naciśnij, aż się zablokuje. Aby zapisywać i przechowywać zdjęcia i filmy, należy włożyć kartę Micro TF.
2. Aby włączyć urządzenie, naciśnij i przytrzymaj przycisk zasilania.
3. Umieść obiekt, który chcesz obserwować, na białym stole i obracaj kołami A i B, aby przybliżyć obiekt do mikroskopu.
4. Obróć pokrętło C w lewo lub prawo, aby uzyskać dokładnie ostrość.
5. Po uzyskaniu odpowiedniej ostrości należy obrócić pokrętło C, aby zablokować platformę obiektu.

NOTATKA

- Przed pierwszym użyciem należy całkowicie naładować urządzenie za pomocą zasilacza 5 V 1 A. Unikaj ładowania bezpośrednio za pośrednictwem komputera.

- Przed pierwszym użyciem należy sformatować kartę pamięci.

- Optymalna ogniskowa dla tego produktu wynosi 0–40 mm. Aby uzyskać najwyraźniejszy obraz, należy wyregulować ostrość za pomocą pokrętła regulacyjnego.

- Urządzenie nie wyświetla precyzyjnych poziomów powiększenia. Łączy w sobie powiększenie cyfrowe i optyczne, więc rzeczywisty efekt powiększenia będzie zależał od uchwyconego obrazu.

- Unikaj dotykania obiektywu i innych elementów optycznych rękoma, ponieważ może to powodować rozmycie obrazu i wpływać na jego jakość.

- Aby zapobiec nieprawidłowemu działaniu urządzenia, nie należy rozmontowywać produktu ani jego podzespołów.

Tryby

Urządzenie to działa w dwóch głównych trybach:

1. Tryb pamięci: łączy się z komputerem w celu odczytu, zapisu i formatowania karty TF.
2. Tryb kamery PC: łączy się z komputerem PC w celu korzystania ze zgodnego oprogramowania, umożliwiając wyświetlanie obrazu na większym ekranie i bardziej intuicyjne oglądanie.

Tryb pamięci

• Podłącz produkt do komputera przez USB, wybierz tryb przechowywania i naciśnij przycisk OK, aby przeglądać zdjęcia i filmy zapisane na komputerze.
• Uwaga: W trybie przechowywania działają tylko przycisk zasilania i pokrętło regulacji LED; pozostałe przyciski są nieaktywne.

Tryb kamery PC

• Podczas korzystania z trybu kamery PC:

1. Klawisz menu na urządzeniu jest wyłączony.
2. Urządzenie wyświetli niebieski ekran w trybie kamery internetowej, co jest normalne i nie stanowi problemu.
3. Jeżeli po podłączeniu oprogramowanie nie wyświetla obrazu, spróbuj odłączyć i ponownie podłączyć kabel USB lub skorzystać z portu USB znajdującego się z tyłu komputera.

Systemy Windows i MacOS

Systemy Windows:

Obsługuje systemy Windows Vista, 7, 8, 10 i nowsze.

1. Instalacja oprogramowania

1) Dla Windows 7/8: Pobierz i zainstaluj oprogramowanie AMCAP. 2) W przypadku systemu Windows 10: użyj oprogramowania Aparat Windows (wyszukaj je w systemie Windows).

NOTATKA: Wyłącz domyślną kamerę laptopa w systemie Windows i dostosuj ustawienia prywatności kamery, aby zezwolić na dostęp.

3) Można również pobrać aplikację Smart Camera ze strony www.inskam.com/download/camera.zip w celu zapewnienia zgodności z różnymi wersjami systemu Windows. 4) Podłącz produkt do komputera za pomocą dołączonego kabla USB (podłącz do portu USB z tyłu komputera). Naciśnij i przytrzymaj przycisk zasilania, a następnie wybierz tryb kamery internetowej. 5) Aby uzyskać optymalną wydajność, należy używać zalecanego oprogramowania dla konkretnej wersji systemu Windows.

2. Wyświetlanie strony oprogramowania

1) Wyświetlacz AMCAP: (Podgląd obrazu interfejsu AMCAP znajduje się tutaj).

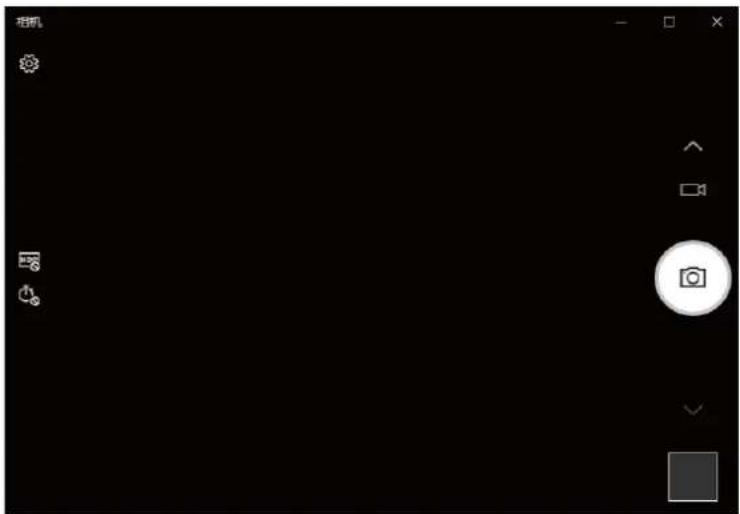

2) Wyświetlacz kamery Windows: (Podgląd obrazu interfejsu aparatu systemu Windows znajduje się tutaj).

3) Wyświetlacz inteligentnego aparatu: (Podgląd interfejsu inteligentnego aparatu można znaleźć tutaj).

NOTATKA

Jeżeli urządzenie pozostaje nieaktywne przez dłuższy czas po podłączeniu do komputera za pomocą kabla danych, wypróbuj następujące rozwiązania:

a. Najpierw spróbuj odłączyć i ponownie podłączyć kabel USB lub podłącz go do portu USB z tyłu komputera, aby upewnić się, że urządzenie jest prawidłowo zasilane. b. Następnie sprawdź, czy oprogramowanie jest kompatybilne z Twoim systemem i czy instrukcja instalacji została poprawnie wykonana.

Systemy MacOS:

Obsługuje system MacOS X 11.0 i nowsze, ale nie jest zgodny z laptopami Apple, które mają tylko interfejs Type-C.

1. Otwieranie oprogramowania (zalecamy korzystanie z oprogramowania „Photo Booth” dołączonego do komputera Apple).

1) Najpierw przejdź do katalogu Aplikacje w oknie Findera i zlokalizuj aplikację Photo Booth.

1. Podłączanie urządzenia

1) Podłącz produkt do portu USB komputera za pomocą dołączonego kabla USB, naciśnij i przytrzymaj przycisk zasilania, aby włączyć urządzenie, a następnie wybierz tryb kamery internetowej. Otwórz Photo Booth. 2) W Photo Booth wybierz kamerę oznaczoną jako USB CAMERA.

3) Alternatywnie, do oglądania możesz użyć programu QuickTime Player.

Instrukcje ładowania

1. Do ładowania urządzenia należy używać zasilacza 5 V 1 A.
2. Podczas ładowania na panelu mikroskopu będzie wyświetlany wskaźnik. Po zakończeniu ładowania zostanie wyświetlony poniższy wskaźnik stanu akumulatora.
3. Po pełnym naładowaniu produktu można używać nieprzerwanie do 6 godzin.
4. Jeśli akumulator jest całkowicie rozładowany, należy go ładować za pomocą zasilacza 5 V/1 A przez co najmniej 1 godzinę przed normalnym użyciem.
5. Nie ładuj urządzenia za pośrednictwem komputera, gdyż automatycznie przejdzie ono w tryb kamery internetowej.

Rozwiązywanie problemów

Problem 1: Nie można włączyć produktu

- Rozwiązanie:

1. Sprawdź czy akumulator jest naładowany.
2. Sprawdź, czy zasilanie jest podłączone.
3. Upewnij się, że urządzenie było ładowane przez co najmniej 1 godzinę, jeśli zostało wcześniej całkowicie rozładowane.

Problem 2: Urządzenie zawiesza się

- Rozwiązanie:

1. Za pomocą cienkiej igły naciśnij otwór resetowania w jednostce głównej, aby wymusić wyłączenie urządzenia.

Problem 3: Czarna ramka na ekranie

- Rozwiązanie:

1. Sprawdź, czy obiektyw jest wyśrodkowany na statywie.
2. Upewnij się, że obserwowany obiekt jest prawidłowo ustawiony.

Problem 4: Rozmazany lub niewyraźny obraz

- Rozwiązanie:

1. Umieść obiekt prawidłowo pod soczewką.
2. Ustaw ogniskową na optymalne ustawienie.
3. Należy zapewnić odpowiednie oświetlenie.

Problem 5: Plamy lub wady na ekranie

- Rozwiązanie:

1. Dokładnie wyczyść ekran i obiektyw miękką ściereczką.
2. Sprawdź, czy powierzchnia mierzonego obiektu jest czysta.
3. Sprawdź, czy stół obiektywny jest wolny od brudu.

Problem 6: Brak obrazu po podłączeniu do komputera

- Rozwiązanie:

1. Podłącz ponownie produkt do komputera.
2. Sprawdź, czy produkt jest prawidłowo ustawiony w trybie PC.
3. Sprawdź, czy pojawiło się ostrzeżenie o niskim poziomie naładowania baterii.
4. Sprawdź, czy kabel danych jest podłączony prawidłowo.

Problem 7: Komputer nie może odczytać karty TF, gdy produkt jest podłączony

- Rozwiązanie:

1. Podłącz ponownie produkt do komputera.
2. Upewnij się, że produkt jest ustawiony w trybie pamięci.
3. Sprawdź, czy karta pamięci nie jest uszkodzona i czy jest prawidłowo sformatowana.

Utylizacja zużytych urządzeń

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

Strony

3- Wyjście zasilania USB

4- Koło regulacji LED

5- Otwór resetujący

6- Wałek A

7- Rolka regulacji ostrości (Rolka C)

8- Rurka mikroskopowa

9- Podstawa urządzenia

10- Koto B

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
