SBS-MK-8 - Mikroskop STEINBERG - Bezpłatna instrukcja obsługi

Typ produktu	Mikroskop optyczny binokularowy
Marka	Steinberg
Model	SBS-MK-8
Powiększenie	40x do 1000x (z obiektywem immersyjnym)
Okulary	Szerokie pole WF10x/20 mm, nachylone pod kątem 30°
Obiektywy	4x, 10x, 40x (sprężynowy), 100x (immersyjny)
Oświetlenie	LED regulowane, zmienna intensywność
Stolik	Mechaniczny, skok 75x30 mm
Ogniskowanie	Makrometryczne i mikrometryczne, z ogranicznikiem ochronnym
Kondensor	Abbego N.A. 1.25, z przesłoną irysową
Zasilanie	Sieć 220-240 V, 50 Hz
Wymiary (ok.)	30 × 20 × 40 cm
Waga (ok.)	5 kg
Konserwacja i czyszczenie	Czyścić soczewki miękką ściereczką i specjalnym płynem; unikać rozpuszczalników
Bezpieczeństwo	Nie narażać na wilgoć; używać gniazdka z uziemieniem
Cięści zamienne i naprawialność	Dostępne przez serwis Steinberg; obiektywy i okulary wymienne
Dołączone akcesoria	Szkiełko nakrywkowe, szkiełko podstawowe, zestaw do przygotowania, zasilacz sieciowy

Często zadawane pytania - SBS-MK-8 STEINBERG

Jak czyścić soczewki mikroskopu Steinberg SBS-MK-8 ?

Użyj ściereczki z mikrofibry lub papieru optycznego nasączonego odetergentem optycznym lub alkoholem izopropylowym. Delikatnie wytrzyj bez naciskania. Nigdy nie używaj agresywnych rozpuszczalników.

Jakie jest maksymalne powiększenie SBS-MK-8 ?

Maksymalne powiększenie wynosi 1000x z obiektywem immersyjnym 100x i okularem 10x. Bez immersji maksimum to 400x.

Jak wymienić obiektywy w tym mikroskopie?

Obróć rewolwer nosowy, aż usłyszysz kliknięcie. Każdy obiektyw jest oznaczony kolorem (4x=czerwony, 10x=żółty, 40x=niebieski, 100x=biały). Nie używaj siły.

Czy należy używać olejku immersyjnego do obiektywu 100x?

Tak, obiektyw 100x to obiektyw immersyjny. Nałóż kroplę specjalnego olejku immersyjnego na preparat przed obserwacją. Wyczyść po użyciu.

Jak wyregulować oświetlenie mikroskopu?

Użyj pokrętła regulacji natężenia światła znajdującego się z boku. Aby uzyskać równomierne oświetlenie, wyreguluj kondensor i przesłonę irysową.

Czy mikroskop SBS-MK-8 może być zasilany bateryjnie?

Nie, ten model działa wyłącznie na zasilaniu sieciowym 220-240 V. Nie ma wbudowanej baterii.

Jak konserwować mikroskop po użyciu?

Przechowuj go pod pokrowcem przeciwkurzowym. Czyść soczewki i stolik. Unikaj kontaktu z płynami. Regularnie sprawdzaj śruby blokujące.

Jakie akcesoria są dostarczane z SBS-MK-8?

Zestaw zawiera: okulary WF10x, obiektywy 4x/10x/40x/100x, szkiełko nakrywkowe, szkiełko podstawowe, pęsetę, zasilacz sieciowy oraz szybki przewodnik.

Czy mogę używać obiektywów innych marek w tym mikroskopie?

Zaleca się używanie kompatybilnych obiektywów Steinberg. Standardowe obiektywy o długości tubusu 160 mm mogą działać, ale jakość nie jest gwarantowana.

Jak skontaktować się z serwisem Steinberg?

Odwiedź oficjalną stronę Steinberg, sekcję serwis. Możesz także skontaktować się z autoryzowanym sprzedawcą. Miej przy sobie numer seryjny.

INSTRUKCJA OBSŁUGI SBS-MK-8 STEINBERG

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru Wartość parametru
Nazwa produktu	Mikroskop
Model	SBS-MK-8
Napięcie [V]	5
Współczynnik powiększenia	1600X
Wymiary (szerokość x długość x wysokość) (mm)	230x180x290
Cieżar [kg]	1,05
Klasa ochrony	II

Zamiar

Produkt służy do powiększania małych obiektów lub szczegółów, które są zbyt małe, aby można je było wyraźnie zobaczyć gołym okiem. Dzięki powiększaniu obiektów użytkownicy mogą obserwować drobne struktury i szczegóły, co czyni go niezastąpionym narzędziem w badaniach naukowych, biologii, medycynie, materiałożnawstwie i wielu innych dziedzinach.

Opis urządzenia

Ten cyfrowy mikroskop charakteryzuje się ciągłym powiększaniem obrazu i szeroką gamą opcji oglądania, oferując poziomy powiększenia od 1x do 1600x. Dzięki temu zawsze znajdziesz idealne powiększenie dla każdej obserwacji.

Instalacja

Działa z systemem Windows (przykład systemu Windows 10)

1. Sprawdź obecność aplikacji Kamera systemu Windows: Upewnij się, że na Twoim komputerze jest zainstalowana aplikacja Kamera systemu Windows. Jeśli nie, pobierz aplikację ze sklepu Windows/Microsoft Store lub wyszukaj ją w Google.
2. Włączanie mikroskopu: Włącz mikroskop i podłącz go do komputera za pomocą kabla USB.
3. Wybierz tryb kamery PC: Na mikroskopie, po wyświetleniu monitu, wybierz opcję „Kamera PC” (dostępne opcje to „Pamięć masowa”, „Kamera PC” i „Tryb nagrywania”) i potwierdź.
4. Otwórz kamerę Windows: Uruchom aplikację „Aparat Windows”. Twój komputer powinien wykryć mikroskop i wyświetlić obraz na żywo.

NOTATKA

Jeśli obraz z kamery się nie pojawi, odłącz kabel USB i podłącz go ponownie.

Działa z komputerami Mac/iMac (używając Photo Booth)

1. Sprawdź Photo Booth: Upewnij się, że na Twoim komputerze Mac jest zainstalowana aplikacja „Photo Booth”. Jeśli nie, pobierz aplikację z App Store.
2. Włącz mikroskop: Włącz mikroskop i podłącz go do komputera Mac za pomocą kabla USB (może być potrzebny koncentrator USB).
3. Wybierz tryb kamery PC: Na mikroskopie, po wyświetleniu monitu, wybierz opcję „Kamera PC” (dostępne opcje to „Pamięć masowa”, „Kamera PC” i „Tryb ładowania”), a następnie potwierdź.
4. Otwórz Fotobudkę:
5. Idź do Finder > Aplikacje > Photo Booth.
6. Wybierz GENERAL-UVC#2 (Domyślny) z paska menu.

Stosowanie

: Naciśnij i przytrzymaj przez 2 sekundy, aby włączyć lub wyłączyć urządzenie.

: Uzyskaj dostęp do ustawień funkcji.

Opcje wygaszacza ekranu:

• Wyłączony • 30 sekund
• 1 minuta

• 2 minuty (opcjonalnie)

Opcje automatycznego wyłączania :

• Wyłączony
• 3 minuty
• 5 minut
• 10 minut

Źródło światła Hz :

• 50 Hz
• 60 Hz

Opcje językowe : Dostępnych jest 16 języków.

Korekta daty :

Ustaw rok, miesiąc, dzień, godzinę, minutę i sekundę.

W trybie wideo

- Rezolucja :

○ Wyłączony - 3 minuty - 5 minut ○ 10 minut

NOTATKA: Gdy karta pamięci się zapełni, najstarsze dane wideo zostaną nadpisane nowymi nagraniami.

• HDR (wysoki zakres dynamiki): wł./wył.

NOTATKA: Po włączeniu funkcji HDR nagrywanie wideo rozpocznie się automatycznie, gdy pod obiektywem zostanie wykryty ruch, nawet bez konieczności ręcznej obsługi.

- Kompensacja ekspozycji:

o Dostępnych jest 7 poziomów regulacji.

• Etykieta daty: Wyświetl/Zamknij

- Datę i godzinę na ekranie można wyświetlić lub ukryć.

W trybie fotograficznym

- Opóźnienie w robieniu zdjęć:

○ Pojedynczy ○ 2 sekundy ○ 5 sekund ○ 10 sekund

- Piksele zdjęcia:

○ 1,3 mln ○ 2 miliony - 5 milionów ○ 8 milionów ○ 10 milionów ○ 12 milionów

- Zdjęcia seryjne:

○ 3 kolejne strzały

- Jakość zdjęcia :

o Jakość - Standardowy ○ Kompresja

- Ostrość :

○ Mocny - Standardowy ○ Miękki

- Tryb koloru :

o Naturalny ○ Czarno-biały ○ Nostalgia

• ISO :

○ Automatyczny ○ 100 ○ 200 ○ 400

- Kompensacja ekspozycji :

o Dostępnych jest 7 poziomów regulacji

- Pomoc fotograficzna :

○ Antywstrząsowy: Wł./Wył.

- Etykieta z datą :

○ Włącz/Wyłącz

- Opcje przechowywania :

○ Wyświetl pliki: W górę/W dół ○ Usuwać ○ Ochrona

: Klawisz trybu umożliwiający przełączanie trybów.

• Tryb aparatu
• Tryb fotograficzny
• Tryb odtwarzania

: W górę

: W dół

: OK

Do zdjęć i filmów

1. Zasilanie (interfejs DC): port Micro USB.
2. Gniazdo na kartę Flash: Gniazdo na kartę MicroSD (obsługuje karty o pojemności 1–128 GB, klasy 10 lub wyższej).
3. Regulator jasności światła: reguluje jasność.
4. Klawisz resetowania: Funkcja przywracania systemu. Jeżeli urządzenie przestanie reagować, należy włożyć igłę lub podobny przedmiot do tego otworu, aby ponownie uruchomić maszynę.
5. Lampy LED: 8 diod LED o wysokiej jasności i żywotności do 100 000 godzin.

Utylizacja zużytych urządzeń

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj je do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

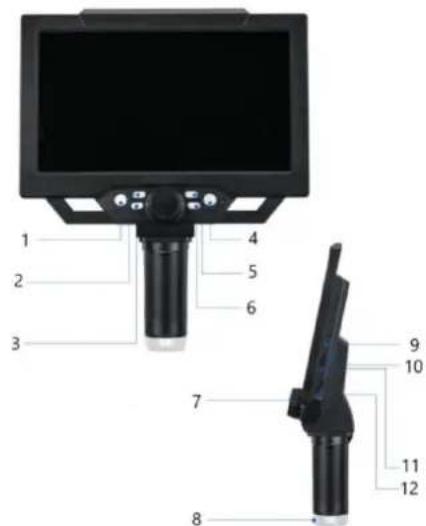

Strony

1- Przełącznik maszyny (krótkie naciśnięcie przez dwie sekundy włącza/wyłącza) 2- Klawisze funkcyjne (wygaszacz ekranu, automatyczne wyłączanie, źródło światła, język, data, format, ustawienia domyślne) 3- Przycisk trybu (aparat/zdjęcia/odtwarzanie) 4- Klawisz OK (zdjęcia/wideo, wt.) 5- Strzałka w górę 6- Strzałka w dół 7- Klucz do regulacji rozszerzenia obiektu 8- Jasne 8 świateł LED 9- Interfejs zasilania DC 10- Klawisz REST, przycisk przywracania systemu (jeśli komputer nie reaguje, użyj ostrej igły, aby nacisnąć przycisk wewnątrz tego otworu, aby ponownie uruchomić komputer) 11- Gniazdo karty Flash 12- Modulator światła

○ Pojedyncze ○ 2 sekundy - 5 sekund ○ 10 sekund

○ Koniec - 2 sekundy - 5 sekund - 10 sekund

- Fotopiksele:

○ Naturalne ○ Czarno-białe ○ Nostalgia

• ISO:

○ Pojedyncze ○ 2 sekundy - 5 sekund ○ 10 sekund

- Piksele zdjęć:

Opcje wygaszacza ekranu:

- Opcje zapisu:

○ Pojedyncze ○ 2 sekundy - 5 sekund ○ 10 sekund

- piksele obrazu:

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin-Innowacyjna 7 66-002 Zielona Góra | Polska, UE

e-mail: [e-mail]
