SBS-MK-8 - Mikroszkóp STEINBERG - Ingyenes használati útmutató

Termék típusa	Binokuláris optikai mikroszkóp
Márka	Steinberg
Modell	SBS-MK-8
Nagyítás	40x-től 1000x-ig (immerziós objektívvel)
Okulárok	Nagylátómezejű WF10x/20 mm, 30°-ban döntött
Objektívek	4x, 10x, 40x (rugós), 100x (immerziós)
Világítás	Állítható LED, változtatható intenzitás
Tárgyasztal	Mechanikus, 75x30 mm-es mozgástartomány
Fókuszálás	Makro- és mikrobeállítás, védőütközővel
Kondenzor	Abbe N.A. 1.25, rekeszíriszszel
Tápellátás	Hálózati 220-240 V, 50 Hz
Méretek (körülbelül)	30 × 20 × 40 cm
Súly (körülbelül)	5 kg
Karbantartás és tisztítás	A lencséket puha ruhával és speciális folyadékkal tisztítsa; kerülje az oldószereket
Biztonság	Ne tegye ki nedvességnek; használjon földelt csatlakozót
Alkatrészek és javíthatóság	Elérhető a Steinberg vevőszolgálatán keresztül; objektívek és okulárok cserélhetők
Tartozékok	Fedőlemez, tárgylemez, preparáló készlet, hálózati adapter

Gyakran ismételt kérdések - SBS-MK-8 STEINBERG

Hogyan tisztítsam meg a Steinberg SBS-MK-8 mikroszkóp lencséit?

Használjon mikroszálas kendőt vagy optikai papírt, amelyet optikai tisztítószerrel vagy izopropil-alkohollal nedvesített meg. Óvatosan törölje le, ne nyomja. Soha ne használjon agresszív oldószereket.

Mi a SBS-MK-8 maximális nagyítása?

A maximális nagyítás 1000x a 100x-es immerziós objektívvel és a 10x-es okulárral. Immerszió nélkül a maximum 400x.

Hogyan cseréljem az objektíveket ezen a mikroszkópon?

Forgassa el az objektívrevolvert, amíg egy kattanást nem hall. Minden objektív színkódolt (4x=piros, 10x=sárga, 40x=kék, 100x=fehér). Ne erőltesse.

Használni kell immerziós olajat a 100x-os objektívhez?

Igen, a 100x-os objektív egy immerziós objektív. Vigyen fel egy csepp speciális immerziós olajat a tárgylemezre, mielőtt megfigyelné. Használat után tisztítsa meg.

Hogyan állítsam be a mikroszkóp világítását?

Használja az oldalsó fényerőszabályzó gombot. Az egyenletes megvilágításhoz állítsa be a kondenzort és a rekeszt.

A SBS-MK-8 mikroszkóp működhet akkumulátorról?

Nem, ez a modell csak hálózati 220-240 V áramról működik. Nincs beépített akkumulátora.

Hogyan karbantartsam a mikroszkópot használat után?

Tárolja porvédő huzat alatt. Tisztítsa meg a lencséket és a tárgyasztalt. Kerülje a folyadékokkal való érintkezést. Rendszeresen ellenőrizze a rögzítőcsavarokat.

Milyen tartozékok járnak a SBS-MK-8-hoz?

A készlet tartalmaz: WF10x okulárok, 4x/10x/40x/100x objektívek, fedőlemez, tárgylemez, csipesz, hálózati adapter és gyors üzembe helyezési útmutató.

Használhatok más márkák objektívjeit ezen a mikroszkópon?

Ajánlott kompatibilis Steinberg objektíveket használni. A szabványos 160 mm-es optikai csőhosszúságú objektívek működhetnek, de a minőség nem garantált.

Hogyan léphetek kapcsolatba a Steinberg vevőszolgálattal?

Látogasson el a Steinberg hivatalos weboldalára, a SAV rovatba. Felveheti a kapcsolatot a hivatalos forgalmazóval is. Készítse elő a sorozatszámot.

HASZNÁLATI ÚTMUTATÓ SBS-MK-8 STEINBERG

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Mikroszkóp
Modell	SBS-MK-8
Feszültség [V]	5
Nagyítási arány	1600X
Méretek (szélesség x hosszúság x magasság) (mm)	230 x 180 x 290
Súly [kg]	1,05
Védelmi osztály	II

Cél

A terméket olyan kis tárgyak vagy részletek nagyítására használják, amelyek túl kicsik ahhoz, hogy szabad szemmel tisztán láthatók legyenek. Az objektumok felnagyításával a termék lehetővé teszi a felhasználók számára a finom struktúrák és részletek megfigyelését, így a tudományos kutatás, a biológia, az orvostudomány, az anyagtudomány és számos más terület nélkülözhetetlen eszköze.

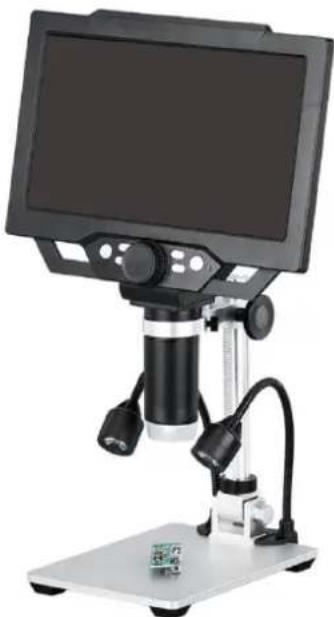

Termék áttekintés

Ez a digitális mikroszkóp folyamatos zoommal és a megtekintési lehetőségek széles skálájával rendelkezik, 1x és 1600x közötti nagyítási szinteket kínálva. Ez biztosítja, hogy mindig megtalálja az ideális nagyítást bármilyen megfigyelési igényhez.

Telepítés

Működik Windows rendszerrel (Windows 10 példa)

1. Windows kamera ellenőrzése: Győződjön meg róla, hogy a számítógépen telepítve van a "Windows Camera" alkalmazás. Ha nem, töltse le a Windows/Microsoft Store áruházból, vagy keresse meg a Google-on.
2. Kapcsolja be a mikroszkópot: Kapcsolja be a mikroszkópot, és csatlakoztassa a számítógéphez az USB-kábellel.
3. Válassza ki a PC kamera módot: A mikroszkópon válassza ki a "PC kamera" lehetőséget, amikor a rendszer erre kéri (a lehetőségek között szerepel a "Tömeges tárolás", "PC kamera" és "REC-mód"), majd erősítse meg.
4. Nyissa meg a Windows kamerát: Indítsa el a "Windows kamera" alkalmazást. A számítógépnek észlelnie kell a mikroszkópot, és meg kell jelenítenie az élő képet.

MEGJEGYZÉS

Ha nem jelenik meg a kamerakép, húzza ki az USB-kábelt, majd csatlakoztassa újra.

Működik Mac/iMac (Photo Booth használatával)

1. Ellenőrizze a Photo Booth-t: Győződjön meg róla, hogy a Mac-jén telepítve van a "Photo Booth". Ha nem, töltse le az App Store-ból.
2. Kapcsolja be a mikroszkópot: Kapcsolja be a mikroszkópot, és csatlakoztassa a Mac számítógéphez az USB-kábellel (szükség lehet USB-hubra).
3. Válassza ki a PC kamera módot: A mikroszkópon válassza ki a "PC kamera" lehetőséget, amikor a rendszer kéri (a lehetőségek között szerepel a "Tömeges tárolás", "PC kamera" és a "Töltési mód"), majd erősítse meg.
4. Nyissa meg a Photo Booth alkalmazást:
5. Válassza a Finder > Alkalmazások > Photo Booth menüpontot.
6. Válassza ki a menüsorból a GENERAL-UVC#2 (Alapértelmezett) menüpontot.

Használat

: Nyomja meg és tartsa lenyomva 2 másodpercig a készülék be- vagy kikapcsolásához.

: Hozzáférés a funkció beállításaihoz.

Képernyővédő beállítások:

• Ki
• 30 másodperc • 1 perc • 2 perc (nem kötelező)

Automatikus kikapcsolási lehetőségek:

• Ki • 3 perc
• 5 perc • 10 perc

Hz Fényforrás:

- 50 Hz

- 60 Hz

Nyelvi beállítások: Nyelvi lehetőségek: 16 nyelv áll rendelkezésre.

Dátumbeállítás:

Állítsa be az évet, hónapot, napot, órát, percet és másodpercet.

Videó módban

- Felbontás:

MEGJEGYZÉS Ha a memóriakártya megtelt, a legrégebbi videóadatok felülíródnak az új felvételekkel.

• HDR (nagy dinamikatartomány): Be/Ki

MEGJEGYZÉS Ha a HDR engedélyezve van, a videofelvétel automatikusan elindul, ha mozgást észlel az objektív alatt, még kézi működtetés nélkül is.

• Expozíció-kompenzáció:

- 7 szint áll rendelkezésre a beállításhoz.

• Dátumcímke: Megjelenítés/zárás

○ A dátum és az idő megjeleníthető vagy elrejthető a képernyőn.

Fotó üzemmódban

- Fénykép késleltetése:

○ Egyetlen - 2 másodperc

• 5 másodperc ○ 10 másodperc

- Fotópixelek:

○ 1.3 M ○ 2 M ○ 5 M ○ 8 M ○ 10 M ○ 12 M

- Sorozatfelvétel:

○ 3 egymást követő lövés

- Fotóminőség:

○ Minőség ○ Standard ○ Tömörítés

- Élesség:

• Erős
• Standard o Puha

- Színes üzemmód:

o Természetes - Fekete-fehér ○ Nosztalgia

• ISO:

○ Automatikus ○ 100 ○ 200 ○ 400

- Expozíció-kompenzáció:

- 7 szint áll rendelkezésre a beállításhoz

- Fotóasszisztens:

○ Anti-kézsokk: Be/Ki

- Dátumcímke:

○ Be/Ki

- Tárolási lehetőségek:

o Fájlok megtekintése: Fel/le

○ Törölje a címet.

o Védelem

: Módgomb az üzemmódok közötti váltáshoz.

- Kamera mód

- Fotó mód

- Lejátszás mód

Felfelé

Lefelé

:OK

Fotók vagy videók esetén

1. Tápegység (DC interfész): USB-csatlakozó: Micro USB-port.
2. Flash kártya foglalat: (támogatja 1-128 GB, 10. vagy magasabb osztályú).
3. Fényerőszabályzó: A fényerő beállítása.
4. Kulcs visszaállítása: Rendszer-visszaállítási funkció. Ha a készülék nem reagál, a gép újraindításához szúrjon egy tűt vagy hasonló tárgyat ebbe a lyukba.
5. LED-lámpák: 8 nagy fényerejű LED, amelyek élettartama akár 100 000 óra is lehet.

Használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektronikus készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

Alkatrészek

1- Kapcsológép (két másodpercig tartó rövid megnyomás a be-/kikapcsoláshoz) 2- Funkciógombok (képernyőkímélő, automatikus kikapcsolás, fényforrás, nyelv, dátum, formátum, alapértelmezett beállítások) 3- Mód gomb (Kamera/Fényképezés/lejátszás mód) 4- OK gomb (Fotó/Videó, Be) 5- Felfelé nyíl 6- Lefelé nyíl 7- Objektum bővítés beállítási kulcs 8- Fényes 8 LED-es fények 9- Tápellátás DC interfész 10- RESET gomb, Rendszer-visszaállítás gomb (Ha a gép nem reagál, egy éles túvel nyomja meg a gombot ebben a lyukban, hogy újraindítsa a gépet.) 11- Flash kártya foglalat 12- Fény modulátor

- Dátum megjelölése:

○ Be/Ki

- Tárhely opciók:
