SBS-MK-8 - Mikroskop STEINBERG - Kostenlose Bedienungsanleitung

Produkttyp	Binokulares Lichtmikroskop
Marke	Steinberg
Modell	SBS-MK-8
Vergrößerung	40x bis 1000x (mit Immersionsobjektiv)
Okulare	Weitfeld WF10x/20 mm, 30° geneigt
Objektive	4x, 10x, 40x (einfedernd), 100x (Ölimmersion)
Beleuchtung	Einstellbare LED, variable Helligkeit
Objekttisch	Mechanisch, Verschiebebereich 75x30 mm
Fokussierung	Grob- und Feintrieb, mit Schutzanschlag
Kondensor	Abbe N.A. 1,25, mit Irisblende
Stromversorgung	Netz 220-240 V, 50 Hz
Abmessungen (ca.)	30 × 20 × 40 cm
Gewicht (ca.)	5 kg
Pflege und Reinigung	Linsen mit einem weichen Tuch und Spezialflüssigkeit reinigen; Lösungsmittel vermeiden
Sicherheit	Nicht Feuchtigkeit aussetzen; Steckdose mit Erdung verwenden
Ersatzteile und Reparierbarkeit	Erhältlich über den Steinberg-Kundendienst; Objektive und Okulare austauschbar
Enthaltenes Zubehör	Deckglas, Objektträger, Präparationsset, Netzadapter

Häufig gestellte Fragen - SBS-MK-8 STEINBERG

Wie reinige ich die Linsen des Mikroskops Steinberg SBS-MK-8?

Verwenden Sie ein Mikrofasertuch oder optisches Papier, das mit einem optischen Reiniger oder Isopropylalkohol getränkt ist. Wischen Sie vorsichtig, ohne zu drücken. Verwenden Sie niemals aggressive Lösungsmittel.

Was ist die maximale Vergrößerung des SBS-MK-8?

Die maximale Vergrößerung beträgt 1000x mit dem 100x-Immersionsobjektiv und dem 10x-Okular. Ohne Immersion beträgt das Maximum 400x.

Wie wechsle ich die Objektive an diesem Mikroskop?

Drehen Sie den Objektivrevolver, bis Sie ein Klicken hören. Jedes Objektiv ist farbcodiert (4x=rot, 10x=gelb, 40x=blau, 100x=weiß). Nicht mit Gewalt drehen.

Muss ich für das 100x-Objektiv Immersionsöl verwenden?

Ja, das 100x-Objektiv ist ein Immersionsobjektiv. Tragen Sie einen Tropfen spezielles Immersionsöl auf den Objektträger auf, bevor Sie ihn betrachten. Nach Gebrauch reinigen.

Wie stelle ich die Beleuchtung des Mikroskops ein?

Verwenden Sie das Einstellrad für die Lichtintensität an der Seite. Für eine gleichmäßige Beleuchtung stellen Sie Kondensor und Irisblende ein.

Kann das Mikroskop SBS-MK-8 mit Batterie betrieben werden?

Nein, dieses Modell funktioniert nur mit Netzstrom 220-240 V. Es hat keinen eingebauten Akku.

Wie pflege ich das Mikroskop nach dem Gebrauch?

Bewahren Sie es unter einer Staubschutzhülle auf. Reinigen Sie die Linsen und den Objekttisch. Vermeiden Sie Kontakt mit Flüssigkeiten. Überprüfen Sie regelmäßig die Feststellschrauben.

Welches Zubehör wird mit dem SBS-MK-8 mitgeliefert?

Das Kit enthält: WF10x-Okulare, Objektive 4x/10x/40x/100x, Deckglas, Objektträger, Pinzette, Netzadapter und eine Kurzanleitung.

Kann ich Objektive anderer Marken an diesem Mikroskop verwenden?

Es wird empfohlen, kompatible Steinberg-Objektive zu verwenden. Standardobjektive mit 160 mm Tubuslänge können funktionieren, aber die Qualität ist nicht garantiert.

Wie kontaktiere ich den Steinberg-Kundendienst?

Besuchen Sie die offizielle Steinberg-Website, Bereich Kundendienst. Sie können auch den autorisierten Händler kontaktieren. Halten Sie die Seriennummer bereit.

BEDIENUNGSANLEITUNG SBS-MK-8 STEINBERG

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Mikroskop
Modell	SBS-MK-8
Spannung [V]	5
Vergrößerungsverhältnis	1600X
Abmessungen (Breite x Länge x Höhe) (mm)	230 x 180 x 290
Gewicht [kg]	1,05
Schutzklasse	II

Zweck

Das Produkt wird verwendet, um kleine Objekte oder Details zu vergrößern, die zu klein sind, um sie mit dem bloßen Auge deutlich zu erkennen. Durch die Vergrößerung dieser Objekte ermöglicht das Produkt die Betrachtung feiner Strukturen und Details, was es zu einem unverzichtbaren Hilfsmittel in der wissenschaftlichen Forschung, der Biologie, der Medizin, der Materialwissenschaft und verschiedenen anderen Bereichen macht.

Produktübersicht

Dieses Digitalmikroskop verfügt über einen stufenlosen Zoom und eine breite Palette von Betrachtungsoptionen mit Vergrößerungsstufen von 1x bis 1600x. So können Sie immer die ideale Vergrößerung für jeden Beobachtungsbedarf finden.

Einrichtung

Funktioniert mit Windows (Beispiel Windows 10)

1. Überprüfen Sie die Windows-Kamera: Stellen Sie sicher, dass auf Ihrem PC die App "Windows Camera" installiert ist. Wenn nicht, laden Sie es aus dem Windows/Microsoft Store herunter oder suchen Sie bei Google danach.
2. Schalten Sie das Mikroskop ein: Schalten Sie das Mikroskop ein und schließen Sie es mit dem USB-Kabel an Ihren PC an.
3. Wählen Sie den PC-Kameramodus: Wählen Sie am Mikroskop "PC-Kamera", wenn Sie dazu aufgefordert werden (zur Auswahl stehen "Massenspeicher", "PC-Kamera" und "Aufnahmemodus"), und bestätigen Sie.
4. Öffnen Sie die Windows-Kamera: Starten Sie die Anwendung "Windows-Kamera". Ihr PC sollte das Mikroskop erkennen und die Live-Übertragung anzeigen.

ANMERKUNG

Wenn das Kamerabild nicht angezeigt wird, ziehen Sie das USB-Kabel ab und schließen Sie es erneut an.

Funktioniert mit Mac/iMac (mit Photo Booth)

1. Suchen Sie nach Photo Booth: Stellen Sie sicher, dass auf Ihrem Mac "Photo Booth" installiert ist. Wenn nicht, laden Sie es aus dem App Store herunter.
2. Schalten Sie das Mikroskop ein: Schalten Sie das Mikroskop ein und schließen Sie es mit dem USB-Kabel an Ihren Mac an (möglicherweise wird ein USB-Hub benötigt).
3. Wählen Sie den PC-Kameramodus: Wählen Sie am Mikroskop "PC-Kamera", wenn Sie dazu aufgefordert werden (zur Auswahl stehen "Massenspeicher", "PC-Kamera" und "Lademodus"), und bestätigen Sie.
4. Fotokabine öffnen:

• Gehen Sie zu Finder > Programme > Photo Booth. - Wählen Sie in der Menüleiste GENERAL-UVC#2 (Standard).

Verwendung

: Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten.

: Zugriff auf die Funktionseinstellungen.

Bildschirmschoner-Optionen:

• Aus • 30 Sekunden - 1 Minute • 2 Minuten (fakultativ)

Optionen für die automatische Abschaltung:

• Aus • 3 Minuten - 5 Minuten • 10 Minuten

Hz Lichtquelle:

• 50 Hz
• 60 Hz

Sprachoptionen: 16 Sprachen verfügbar.

Einstellung des Datums:

Stellen Sie Jahr, Monat, Tag, Stunde, Minute und Sekunde ein.

Im Videomodus

- Auflösung:

• Umlaufende Kamera:

○ Aus - 3 Minuten - 5 Minuten - 10 Minuten

HINWEIS Wenn die Speicherkarte voll ist, werden die ältesten Videodaten mit neuen Aufnahmen überschrieben.

• HDR (Hoher Dynamikbereich): Ein/Aus

HINWEIS Wenn HDR aktiviert ist, startet die Videoaufnahme automatisch, wenn eine Bewegung unter dem Objektiv erkannt wird, auch ohne manuelle Bedienung.

• Belichtungskorrektur:

- 7 Stufen zur Einstellung verfügbar.

• Datum Etikett: Anzeigen/Schließen

- Datum und Uhrzeit können auf dem Bildschirm angezeigt oder ausgeblendet werden.

Im Fotomodus

- Fotoverzögerung:

- Einzeln

• 2 Sekunden
• 5 Sekunden
• 10 Sekunden

- Foto-Pixel:

○ 1.3 M ○ 2 M ○ 5 M ○ 8M ○ 10 M ○ 12 M

- Serienbildaufnahme:

- 3 aufeinanderfolgende Schüsse

- Fotoqualität:

○ Qualität ○ Standard - Komprimierung

- Schärfe:

○ Stark - Standard ○ Weich

- Farbmodus:

○ Natürlich ○ Schwarz und Weiß ○ Nostalgie

• ISO:

• Belichtungskorrektur:

- 7 Stufen zur Einstellung verfügbar

- Foto-Assistent:

○ Anti-Hand-Schock: ein/aus

- Datum Etikett:

- ein/aus

- Speicheroptionen:

- Dateien anzeigen: Auf/Ab

○ Löschen

○ Schutz

: Modus-Taste zum Umschalten zwischen den Modi.

• Kamera-Modus
• Foto-Modus • Wiedergabemodus

: Auf

: Ab

: OK

Für Fotos oder Videos

1. Stromversorgung (DC-Schnittstelle): Micro-USB-Anschluss.
2. Steckplatz für Flash-Karten: MicroSD-Kartensteckplatz (unterstützt 1-128 GB, Klasse 10 oder höher).
3. Regler für die Lichthelligkeit: Passt die Helligkeit an.
4. Reset-Taste: Systemwiederherstellungsfunktion. Wenn das Gerät nicht mehr reagiert, stecken Sie eine Nadel oder einen ähnlichen Gegenstand in diese Öffnung, um das Gerät neu zu starten.
5. LED-Lampen: 8 sehr helle LEDs mit einer Lebensdauer von bis zu 100.000 Stunden.

Entsorgung von Altgeräten

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Wenn Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

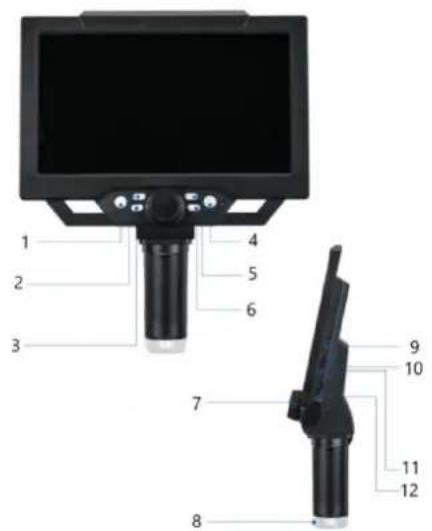

Teile

1- Schalter Maschine (kurzes Drücken für zwei Sekunden zum Ein- und Ausschalten) 2- Funktionstasten (Bildschirmschoner, automatisches Ausschalten, Lichtquelle, Sprache, Datum, Format, Standardeinstellungen) 3- Modustaste (Kamera/Foto/Wiedergabemodus) 4- OK-Taste (Foto/Video, Ein) 5- Pfeil nach oben 6- Pfeil nach unten 7- Objektausdehnung Einstellungsschlüssel 8- Helle 8 LED-Leuchten 9- Leistung DC-Schnittstelle 10- REST-Taste, Systemwiederherstellungstaste (Wenn das Gerät nicht reagiert, drücken Sie mit einer scharfen Nadel auf die Taste in diesem Loch, um das Gerät neu zu starten) 11- Flash Card Sockel 12- Licht-Modulator

UMWELT- UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
