SBS-MK-10 - Mikroskop STEINBERG - Kostenlose Bedienungsanleitung

Marke	Steinberg
Modell	SBS-MK-10
Produkttyp	Binokulares Lichtmikroskop
Abmessungen (L × B × H)	30 cm × 20 cm × 40 cm
Gewicht	2,5 kg
Stromversorgung	4 AA-Batterien oder Netzadapter (nicht im Lieferumfang)
Vergrößerung	40x – 1000x (Okulare 10x und 20x, Objektive 4x, 10x, 40x)
Beleuchtung	Integrierte LED, in der Intensität einstellbar
Okulartyp	Weitfeld, Durchmesser 23 mm
Kreuztisch	Mechanisch mit Anschlägen, Verschiebung in X und Y
Kondensor	Abbe, mit Irisblende
Fokussierung	Grob- und Feinfokussierung koaxial
Pflege und Reinigung	Reinigen Sie die Linsen mit einem weichen, fusselfreien Tuch und einem speziellen Reinigungsmittel. Keine Lösungsmittel verwenden.
Sicherheit	Nicht direkt in die Lichtquelle schauen. Außerhalb der Reichweite von Kindern aufbewahren.
Ersatzteile und Reparierbarkeit	Okulare, Objektive, LED-Lampe und Netzadapter separat erhältlich.
Allgemeine Informationen	Ideales Studienmikroskop für Anfänger und Amateure. Anleitung herunterladbar auf notice-facile.com.

Häufig gestellte Fragen - SBS-MK-10 STEINBERG

Wie schalte ich das Steinberg SBS-MK-10 Mikroskop ein?

Schließen Sie den Netzadapter an oder legen Sie 4 AA-Batterien in das dafür vorgesehene Fach ein. Drehen Sie den Netzschalter an der Basis, um die integrierte LED einzuschalten.

Was ist die maximale Vergrößerung des SBS-MK-10?

Die maximale Vergrößerung beträgt 1000x bei Verwendung des 20x Okulars und des 40x Objektivs. Für niedrigere Vergrößerungen verwenden Sie die Objektive 4x oder 10x.

Wie reinige ich die Linsen des Mikroskops?

Verwenden Sie ein weiches, fusselfreies Tuch (Mikrofaser), leicht mit Isopropylalkohol oder einem speziellen Optikreiniger befeuchtet. Drücken Sie nicht zu fest, um Kratzer zu vermeiden.

Kann ich eine andere Lichtquelle als die integrierte LED verwenden?

Das Mikroskop ist für den Betrieb mit seiner integrierten LED ausgelegt. Die Verwendung einer externen Quelle wird nicht empfohlen, da dies die Optik beschädigen könnte.

Wie wechsle ich das Objektiv?

Drehen Sie den Objektivrevolver, bis das gewünschte Objektiv einrastet. Achten Sie darauf, nicht zu stark zu drücken und den Kontakt mit dem Objektträger zu vermeiden.

Was tun, wenn das Bild unscharf ist?

Verwenden Sie zuerst das Grobrad für die Grobeinstellung, dann das Feinrad für die Feineinstellung der Schärfe. Stellen Sie auch sicher, dass der Objektträger richtig positioniert ist.

Wie stelle ich die Helligkeit ein?

Drehen Sie den Regler an der Basis, um die LED-Intensität zu erhöhen oder zu verringern. Sie können auch die Irisblende unter dem Kreuztisch teilweise schließen, um den Kontrast anzupassen.

Das Mikroskop schaltet sich nicht ein, was soll ich überprüfen?

Überprüfen Sie zuerst die Stromversorgung: Sind die Batterien leer? Ist der Adapter richtig angeschlossen? Überprüfen Sie dann den Schalter. Wenn nichts funktioniert, kontaktieren Sie den Kundendienst.

Welches Zubehör ist im Lieferumfang des SBS-MK-10 enthalten?

Das Mikroskop wird mit drei Objektiven (4x, 10x, 40x), zwei Okularen (10x und 20x), einer Staubschutzhaube und einer Bedienungsanleitung geliefert. Objektträger und Deckgläser sind nicht im Lieferumfang enthalten.

Wie pflege ich das Mikroskop langfristig?

Lagern Sie es an einem trockenen, staubfreien Ort und verwenden Sie die mitgelieferte Staubschutzhaube. Reinigen Sie die Linsen regelmäßig und schmieren Sie die mechanischen Teile bei Bedarf mit einem feinen Öl (siehe Anleitung).

BEDIENUNGSANLEITUNG SBS-MK-10 STEINBERG

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Mikroskop
Modell	SBS-MK-10
Spannung [V]	3 x 1.5
Vergrößerungsverhältnis	100X
Abmessungen (Breite x Länge x Höhe) (mm)	100 x 150 x 290
Gewicht [kg]	0,75
Schutzklasse	II

Zweck

Das Produkt wird verwendet, um kleine Objekte oder Details zu vergrößern, die zu klein sind, um sie mit dem bloßen Auge deutlich zu erkennen. Durch die Vergrößerung dieser Objekte ermöglicht das Produkt die Betrachtung feiner Strukturen und Details, was es zu einem unverzichtbaren Hilfsmittel in der wissenschaftlichen Forschung, der Biologie, der Medizin, der Materialwissenschaft und verschiedenen anderen Bereichen macht.

Produktübersicht

ACHTUNG! Bitte stellen Sie das Mikroskop auf einen stabilen Tisch, nicht an die Kante, damit es nicht herunterfällt und Verletzungen verursacht.

1. Nehmen Sie das Mikroskop heraus und setzen Sie das WF10X-Okular ein.

1. Legen Sie die Batterie ein oder schließen Sie sie an eine Stromquelle an, und schalten Sie das Licht ein, wobei Sie darauf achten müssen, dass das Licht in der Ansicht sichtbar ist.

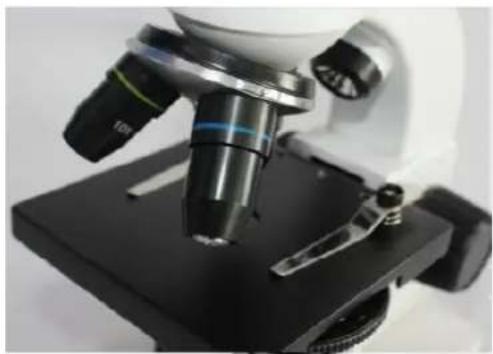

1. Legen Sie den vorbereiteten Objektträger auf den Arbeitstisch und befestigen Sie ihn mit den Metallklammern. Passen Sie die Position des Dias so an, dass das Objekt im Licht zentriert ist.

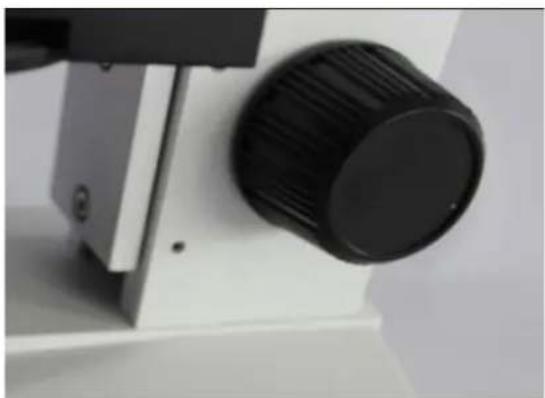

1. Stellen Sie die Objektivlinse in die unterste Position und heben Sie sie dann langsam mit dem Grobfokussierknopf an. Stellen Sie die Schärfe mit dem Feinfokussierknopf ein, um eine bessere Sicht zu erhalten.

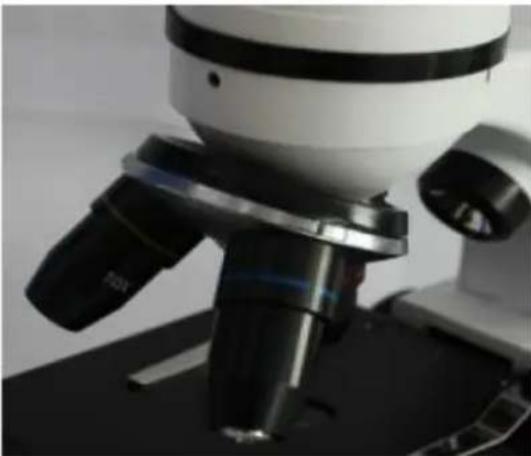

1. Stellen Sie den Objektivadapter ein, um die Vergrößerungen je nach Bedarf von Min. auf Max. umzuschalten.

1. Verwenden Sie die Filter unter dem Arbeitstisch, um das Präparat in verschiedenen Farben zu betrachten und so den Kontrast und die Details zu verbessern.

Wie man Diaproben herstellt

Erstellen eines vorbereiteten Dias

- Insektenflügel: Legen Sie einen Abschnitt des Insektenflügels in die Mitte eines leeren Objektträgers. Achten Sie auf die Anordnung der Schuppen, indem Sie sie in einem geordneten Muster legen. Bei Kristallflügeln können Sie diese direkt ansehen. Tragen Sie eine starke Salzlösung auf den Objektträger auf: nach dem Trocknen werden Sie unter dem Mikroskop Kristallstrukturen sehen.

- Tomatenfruchtfleisch: Legen Sie ein kleines Stück Tomatenfruchtfleisch in die Mitte des Objektträgers. Fügen Sie einen Tropfen Wasser hinzu, decken Sie es mit einem Deckglas ab und entfernen Sie überschüssiges Wasser. Betrachten Sie es direkt unter dem Mikroskop.

- Andere Proben: Proben wie Zwiebelschalen, Karotten oder Weizenköpfe werden auf die gleiche Weise zubereitet wie das Tomatenfruchtfleisch. Bei Proben mit geschnittener Oberfläche ist die äußere Schicht vor der Betrachtung zu entfernen.

ACHTUNG! Wenn Sie einen Cutter zur Probenvorbereitung verwenden, gehen Sie vorsichtig vor, da die Klinge scharf ist. Kinder sollten dies nur unter Aufsicht von Erwachsenen tun.

ANMERKUNG

• Wenn Sie Kleber anstelle von Wasser verwenden, lassen Sie ihn vollständig trocknen, um eine dauerhaft vorbereitete Folie zu erhalten.
• Objektträger und Deckgläser können wiederverwendet werden. Waschen Sie sie gründlich und bewahren Sie sie für die spätere Verwendung trocken auf.

Entsorgung von Altgeräten

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

Handhabung und Lagerung

• Halten Sie das Produkt von Feuer und hohen Temperaturen fern. Stellen Sie es nicht in der Nähe von starken Wärmequellen auf und schalten Sie Lichtquellen nach dem Gebrauch aus.
• Setzen Sie das Produkt nicht Regen, Wasser, Schmutz oder Sand aus.
• Für die Reinigung sollten Sie keine Lösungsmittel wie Farbverdünner oder ähnliche Produkte verwenden.
• Berühren Sie keine Linsen- oder Spiegelflächen direkt mit den Händen.
• Verwenden Sie bei der Lagerung die Staubschutzhülle und bewahren Sie das Produkt an einem trockenen Ort auf.

Teile

Nr.	Artikel	Abbildung
1 Petrischale
2 Vergrößerungsglas
3 Pinzette
4 Nadel
5 Okular
6 Ablaichbox
7 Skalpell
8 Seiten
9 Diakasten
10 Stromleitung

UMWELT- UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz – ElektroG).
