SBS-MK-10 - Microscópio STEINBERG - Manual de utilização gratuito

Marca	Steinberg
Modelo	SBS-MK-10
Tipo de produto	Microscópio óptico binocular
Dimensões (C × L × A)	30 cm × 20 cm × 40 cm
Peso	2,5 kg
Alimentação	4 pilhas AA ou adaptador de rede (não fornecido)
Ampliação	40x – 1000x (oculares 10x e 20x, objetivas 4x, 10x, 40x)
Iluminação	LED integrada, ajustável em intensidade
Tipo de ocular	Grande campo, diâmetro 23 mm
Platina	Mecânica com batentes, deslocamento em X e Y
Condensador	Abbe, com diafragma de íris
Foco	Macrométrico e micrométrico coaxial
Manutenção e limpeza	Limpar as lentes com um pano macio sem fiapos e um produto específico. Não usar solventes.
Segurança	Não olhar diretamente para a fonte de luz. Manter fora do alcance das crianças.
Peças sobressalentes e reparabilidade	Oculares, objetivas, lâmpada LED e adaptador de rede disponíveis separadamente.
Informações gerais	Microscópio de estudo ideal para iniciantes e amadores. Manual disponível para download em notice-facile.com.

Perguntas frequentes - SBS-MK-10 STEINBERG

Como ligar o microscópio Steinberg SBS-MK-10?

Conecte o adaptador de rede ou insira 4 pilhas AA no compartimento previsto. Gire o botão de alimentação localizado na base para ligar o LED integrado.

Qual é a ampliação máxima do SBS-MK-10?

A ampliação máxima é de 1000x usando a ocular 20x e a objetiva 40x. Para ampliações menores, use as objetivas 4x ou 10x.

Como limpar as lentes do microscópio?

Use um pano macio sem fiapos (microfibra) levemente umedecido com álcool isopropílico ou com um produto de limpeza especial para óptica. Não pressione muito forte para evitar arranhões.

Posso usar outra fonte de iluminação além do LED integrado?

O microscópio foi projetado para funcionar com seu LED integrado. O uso de uma fonte externa é desaconselhado, pois pode danificar a óptica.

Como trocar a objetiva?

Gire o revólver porta-objetivas até que a objetiva desejada se encaixe na posição. Tome cuidado para não forçar e evitar qualquer contato com a lâmina.

O que fazer se a imagem estiver borrada?

Use primeiro o botão de foco macrométrico para um ajuste grosseiro, depois o botão micrométrico para refinar a nitidez. Certifique-se também de que a lâmina está bem posicionada.

Como ajustar a luminosidade?

Gire o reostato localizado na base para aumentar ou diminuir a intensidade do LED. Você também pode fechar parcialmente o diafragma de íris sob a platina para ajustar o contraste.

O microscópio não liga, o que verificar?

Verifique primeiro a alimentação: pilhas gastas? Adaptador bem conectado? Em seguida, verifique o interruptor. Se nada funcionar, entre em contato com o serviço pós-venda.

Quais acessórios estão incluídos com o SBS-MK-10?

O microscópio é fornecido com três objetivas (4x, 10x, 40x), duas oculares (10x e 20x), uma tampa contra poeira e um manual de instruções. As lâminas e lamínulas não estão incluídas.

Como fazer a manutenção do microscópio a longo prazo?

Guarde-o em um local seco e livre de poeira, use a tampa contra poeira fornecida. Limpe regularmente as lentes e lubrifique as partes mecânicas com um óleo fino se necessário (consulte o manual).

MANUAL DE UTILIZADOR SBS-MK-10 STEINBERG

Instruções de utilização

Este Manual do Usuário foi traduzido usando tradução automática. Fizemos todos os esforços para garantir que a tradução seja precisa, mas observe que as traduções automatizadas não são perfeitas e não têm como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação através de [e-mail].

Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	Microscópio
Modelo	SBS-MK-10
Voltagem [V]	3 x 1,5
Taxa de ampliação	100X
Dimensões (Largura x Comprimento x Altura) (mm)	100 x 150 x 290
Peso [kg]	0,75
Classe de proteção	II

Propósito

O produto é usado para ampliar pequenos objetos ou detalhes que são pequenos demais para serem vistos claramente a olho nu. Ao ampliar esses objetos, o produto permite que os usuários observem estruturas e detalhes finos, tornando-o uma ferramenta essencial em pesquisas científicas, biologia, medicina, ciência dos materiais e vários outros campos.

Visão geral do produto

Instruções de operação

ATENÇÃO! Coloque o microscópio sobre uma mesa estável, longe das bordas, para evitar que ele caia e cause ferimentos.

1. Retire o microscópio e insira a ocular WF10X.

1. Insira a bateria ou conecte-a a uma fonte de energia e, em seguida, acenda as luzes, certificando-se de que a luz esteja visível.

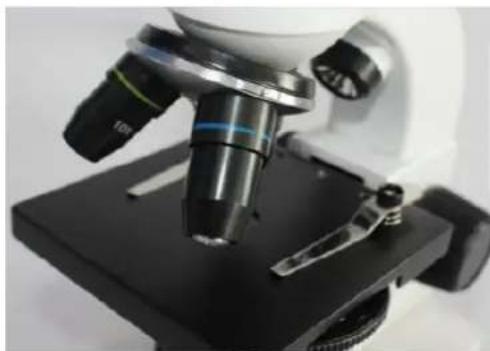

1. Coloque a lâmina preparada na mesa de trabalho e prenda-a com os clipes de metal. Ajuste a posição do slide para que o objeto fique centralizado na luz.

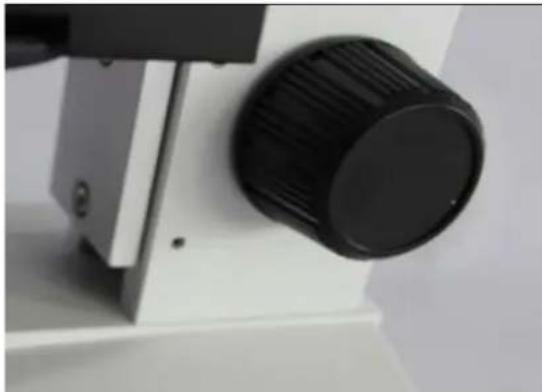

1. Coloque a lente objetiva na posição mais baixa e, em seguida, levante-a lentamente usando o botão de foco grosso. Ajuste o foco para uma visão mais nítida usando o botão de foco fino.

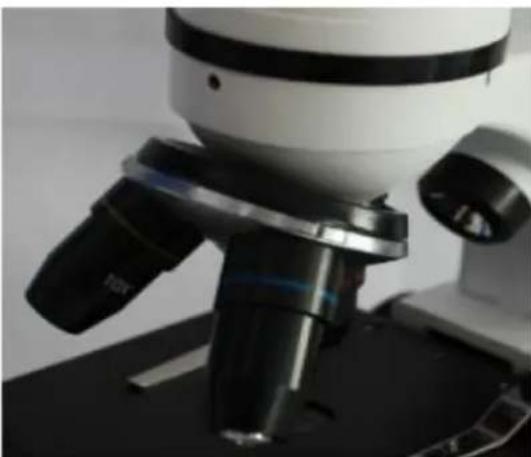

1. Ajuste o adaptador da objetiva para alternar as ampliações de Mín. para Máx., conforme necessário.

1. Use os filtros abaixo do estágio de trabalho para visualizar o espécime em cores diferentes para maior contraste e detalhes.

Como fazer amostras de slides

Fazendo um slide preparado

• Asa de inseto: coloque uma seção da asa do inseto no meio de uma lâmina em branco. Observe a disposição das escamas, colocando-as em um padrão ordenado. Para asas de cristal, você pode visualizá-las diretamente. Aplique salmoura forte na lâmina; depois de seca, você verá estruturas cristalinas no microscópio.
• Polpa de tomate: Coloque um pequeno pedaço de polpa de tomate no centro da lâmina. Adicione uma gota de água, cubra com uma lamínula e remova o excesso de água. Veja diretamente através do microscópio.
• Outras amostras: Para amostras como casca de cebola, cenoura ou espiga de trigo, prepare-as da mesma forma que a polpa de tomate. Para amostras com superfície cortada, retire primeiro a camada externa antes de visualizar.

ATENÇÃO! Ao usar um cortador para preparação de amostras, manuseie com cuidado, pois a lâmina é afiada. Crianças só devem fazer isso sob supervisão de um adulto.

OBSERVAÇÃO

- Se usar cola em vez de água para criar o slide, deixe-o secar completamente para fazer um slide preparado permanente.

- Slides e capas podem ser reutilizados. Lave bem e guarde-os secos para uso futuro.

Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verificar o símbolo no produto, no manual de instruções e na embalagem. Os plásticos utilizados para construir o dispositivo podem ser reciclados de acordo com as suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.

Manuseio e armazenamento

• Mantenha o produto longe do fogo e de altas temperaturas. Evite colocá-lo perto de fontes de calor forte e desligue as fontes de luz após o uso.
• Não exponha o produto à chuva, água, sujeira ou areia.
• Para limpeza, evite usar solventes como diluente ou produtos similares.
• Evite tocar diretamente nas superfícies das lentes ou espelhos com as mãos.
• Ao armazenar, utilize a capa protetora contra poeira e mantenha o produto em local seco.

Partes

Não.	Item	Foto
1 Placa de Petri
2 Lupa
3 Pinça
4 Agulha
5 Oculares
6 Caixa de desova
7 Bisturi
8 Lados
9 Caixa de slides
10 Linha de energia
