SBS-MK-10 - Microscope STEINBERG - Notice d'utilisation et mode d'emploi gratuit

Marque	Steinberg
Modèle	SBS-MK-10
Type de produit	Microscope optique binoculaire
Dimensions (L × l × H)	30 cm × 20 cm × 40 cm
Poids	2,5 kg
Alimentation	4 piles AA ou adaptateur secteur (non fourni)
Grossissement	40x – 1000x (oculaires 10x et 20x, objectifs 4x, 10x, 40x)
Éclairage	LED intégrée, réglable en intensité
Type d'oculaire	Grand champ, diamètre 23 mm
Platine	Mécanique avec butées, déplacement en X et Y
Condenseur	Abbi, avec diaphragme à iris
Mise au point	Macrométrique et micrométrique coaxiale
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux non pelucheux et un produit spécifique. Ne pas utiliser de solvants.
Sécurité	Ne pas regarder directement la source lumineuse. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Oculaires, objectifs, lampe LED et adaptateur secteur disponibles séparément.
Informations générales	Microscope d'étude idéal pour les débutants et amateurs. Notice téléchargeable sur notice-facile.com.

FOIRE AUX QUESTIONS - SBS-MK-10 STEINBERG

Comment allumer le microscope Steinberg SBS-MK-10 ?

Branchez l'adaptateur secteur ou insérez 4 piles AA dans le compartiment prévu. Tournez le bouton d'alimentation situé sur la base pour allumer la LED intégrée.

Quel est le grossissement maximal du SBS-MK-10 ?

Le grossissement maximal est de 1000x en utilisant l'oculaire 20x et l'objectif 40x. Pour des grossissements inférieurs, utilisez les objectifs 4x ou 10x.

Comment nettoyer les lentilles du microscope ?

Utilisez un chiffon doux non pelucheux (microfibre) légèrement humecté d'alcool isopropylique ou d'un produit nettoyant spécial optique. N'appuyez pas trop fort pour éviter les rayures.

Puis-je utiliser une autre source d'éclairage que la LED intégrée ?

Le microscope est conçu pour fonctionner avec sa LED intégrée. L'utilisation d'une source externe est déconseillée car elle pourrait endommager l'optique.

Comment changer l'objectif ?

Tournez le revolver porte-objectif jusqu'à ce que l'objectif souhaité s'enclenche en position. Veillez à ne pas forcer et à éviter tout contact avec la lame.

Que faire si l'image est floue ?

Utilisez d'abord la molette de mise au point macrométrique pour un réglage grossier, puis la molette micrométrique pour affiner la netteté. Assurez-vous également que la lame est bien positionnée.

Comment ajuster la luminosité ?

Tournez le rhéostat situé sur la base pour augmenter ou diminuer l'intensité de la LED. Vous pouvez aussi fermer partiellement le diaphragme à iris sous la platine pour ajuster le contraste.

Le microscope ne s'allume pas, que vérifier ?

Vérifiez d'abord l'alimentation : piles usées ? Adaptateur bien branché ? Ensuite, vérifiez l'interrupteur. Si rien ne fonctionne, contactez le service après-vente.

Quels accessoires sont inclus avec le SBS-MK-10 ?

Le microscope est livré avec trois objectifs (4x, 10x, 40x), deux oculaires (10x et 20x), un cache-poussière, et un manuel d'utilisation. Les lames et lamelles ne sont pas incluses.

Comment entretenir le microscope à long terme ?

Rangez-le dans un endroit sec et à l'abri de la poussière, utilisez le cache-poussière fourni. Nettoyez régulièrement les lentilles et lubrifiez les parties mécaniques avec une huile fine si nécessaire (consultez la notice).

MODE D'EMPLOI SBS-MK-10 STEINBERG

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre Valeur du paramètre
Nom de produit	Microscope
Modèle	SBS-MK-10
Tension [V]	3 x 1,5
Rapport de grossissement	100X
Dimensions (Largeur x Longueur x Hauteur) (mm)	100 x 150 x 290
Poids [kg]	0,75
Classe de protection	II

But

Le produit est utilisé pour agrandir de petits objets ou des détails trop petits pour être vus clairement à l'œil nu. En agrandissant ces objets, le produit permet aux utilisateurs d'observer des structures et des détails fins, ce qui en fait un outil essentiel dans la recherche scientifique, la biologie, la médecine, la science des matériaux et divers autres domaines.

Présentation du produit

ATTENTION ! Veuillez placer le microscope sur une table stable, loin du bord, pour éviter qu'il ne tombe et ne provoque des blessures.

1. Retirez le microscope et insérez l'oculaire WF10X.

1. Insérez la batterie ou connectez-la à une source d'alimentation, puis allumez les lumières en vous assurant que la lumière est visible dans la vue.

1. Placez la lame préparée sur la platine de travail et fixez-la avec les clips métalliques. Ajustez la position de la diapositive de sorte que l'objet soit centré dans la lumière.

1. Réglez l'objectif sur sa position la plus basse, puis soulevez-le lentement à l'aide du bouton de mise au point grossière. Ajustez la mise au point pour une vue plus claire à l'aide du bouton de mise au point fine.

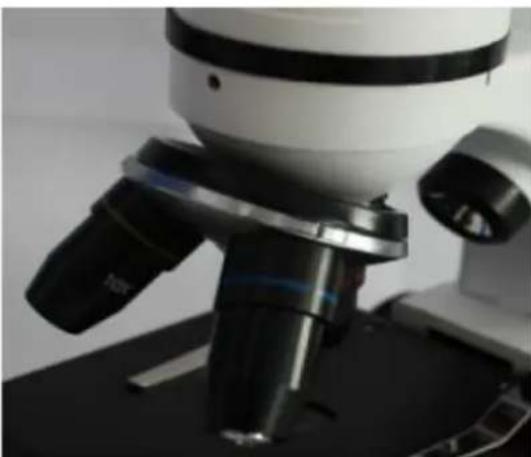

1. Ajustez l'adaptateur d'objectif pour changer les grossissements de Min. à Max. selon vos besoins.

1. Utilisez les filtres sous la scène de travail pour visualiser le spécimen dans différentes couleurs pour un contraste et des détails améliorés.

Comment créer des exemples de diapositives

Créer une diapositive préparée

• Aile d'insecte : placez une section de l'aile de l'insecte au milieu d'une lame vierge. Observez la disposition des écailles en les disposant selon un motif ordonné. Pour les ailes de cristal, vous pouvez les visualiser directement. Appliquez une saumure forte sur la lame ; une fois séchée, vous verrez des structures cristallines au microscope.
• Chair de tomate : placez un petit morceau de chair de tomate au centre de la lame. Ajoutez une goutte d'eau, couvrez avec une lamelle et retirez l'excédent d'eau. Observez directement au microscope.
• Autres échantillons : pour les échantillons comme la peau d'oignon, la carotte ou l'épi de blé, préparez-les de la même manière que la chair de tomate. Pour les échantillons avec une surface coupée, retirez d'abord la couche extérieure avant de les observer.

ATTENTION ! Lorsque vous utilisez un cutter pour la préparation d'échantillons, manipulez-le avec précaution, car la lame est tranchante. Les enfants ne doivent effectuer cette opération que sous la surveillance d'un adulte.

NOTE

- Si vous utilisez de la colle à la place de l'eau pour créer la lame, laissez-la sécher complètement pour obtenir une lame préparée permanente.

- Les lames et les lamelles peuvent être réutilisées. Lavez-les soigneusement et conservez-les au sec pour une utilisation ultérieure.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.

Manutention et stockage

• Conserver le produit à l'écart du feu et des températures élevées. Évitez de le placer à proximité de fortes sources de chaleur et éteignez les sources lumineuses après utilisation.
• N'exposez pas le produit à la pluie, à l'eau, à la saleté ou au sable. Pour le nettoyage, évitez d'utiliser des solvants tels que du diluant à peinture ou des produits similaires.
• Évitez de toucher directement les surfaces des lentilles ou des miroirs avec vos mains.
• Lors du stockage, utilisez le couvercle anti-poussière et conservez le produit dans un endroit sec.

Parties

N°	Article	Figure
1 Boîte de Petri
2 Loupe
3 Pince à épiler
4 Aiguille
5 Oculaires
6 Boîte de frai
7 Scalpel
8	Côtés
9 Boîte à diapositives
10	Ligne électrique
