Τύπος προϊόντος	Πολυλειτουργικός ανιχνευτής
Μάρκα	Steinberg
Μοντέλο	SBS-MD-5
Διαστάσεις (Μ x Π x Υ)	20 x 8 x 3 cm
Βάρος	250 g
Τροφοδοσία	1 μπαταρία 9V (δεν περιλαμβάνεται)
Αυτονομία	Περίπου 20 ώρες συνεχούς χρήσης
Κύριες λειτουργίες	Ανίχνευση μετάλλων, ανίχνευση τάσης (110-230 V AC), ανίχνευση δοκών/στύλων (ξύλο/μέταλλο)
Βάθος ανίχνευσης	Έως 5 cm για τα μέταλλα, 3 cm για τις δοκούς/στύλους
Ηχητική ένδειξη	Ναι
Οπτική ένδειξη	Πολύχρωμη LED (πράσινο/κόκκινο)
Λειτουργίες ανίχνευσης	Μέταλλα, τάση, δοκοί/στύλοι
Στάθμη θορύβου	60 dB
Θερμοκρασία λειτουργίας	0°C έως 40°C
Συντήρηση και καθαρισμός	Σκουπίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε διαλύτες.
Ασφάλεια	Μη χρησιμοποιείτε σε υγρό περιβάλλον. Απενεργοποιήστε τη συσκευή μετά τη χρήση.
Διαθέσιμα ανταλλακτικά	Μπαταρία 9V, καλώδιο δοκιμής (προαιρετικό)
Εγγύηση	2 χρόνια
Δυνατότητα επισκευής	Δείκτης επισκευασιμότητας μη διαθέσιμος. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Συχνές ερωτήσεις - SBS-MD-5 STEINBERG

Πώς αλλάζω την μπαταρία του ανιχνευτή Steinberg SBS-MD-5;

Ανοίξτε το διαμέρισμα μπαταρίας στο πίσω μέρος της συσκευής σύροντας το κάλυμμα. Αφαιρέστε τη χρησιμοποιημένη μπαταρία και τοποθετήστε μια νέα μπαταρία 9V τηρώντας την πολικότητα. Κλείστε το κάλυμμα μέχρι να κάνει κλικ.

Τι να κάνω αν ο ανιχνευτής δεν ανάβει;

Πρώτα ελέγξτε ότι η μπαταρία είναι σωστά τοποθετημένη και φορτισμένη. Αν το πρόβλημα επιμένει, δοκιμάστε μια νέα μπαταρία. Αν η συσκευή παραμένει ανενεργή, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς δοκιμάζω μια πρίζα με αυτόν τον ανιχνευτή;

Τοποθετήστε τον ανιχνευτή σε λειτουργία τάσης (επιλέξτε 'Volt' στον επιλογέα). Πλησιάστε το άκρο στην πρίζα. Εάν υπάρχει εναλλασσόμενη τάση 110-230 V, ο ανιχνευτής εκπέμπει ηχητικό σήμα και ανάβει η κόκκινη LED.

Ο ανιχνευτής ηχεί συνεχώς, τι να κάνω;

Αυτό μπορεί να υποδηλώνει συνεχή ανίχνευση. Απομακρύνετε τη συσκευή από τυχόν μεταλλικά αντικείμενα ή πηγές τάσης. Βεβαιωθείτε ότι η επιλεγμένη λειτουργία είναι κατάλληλη. Εάν το ηχητικό σήμα συνεχίζεται, η μπαταρία μπορεί να είναι αδύναμη.

Ποιο είναι το βάθος ανίχνευσης για τα μέταλλα;

Το μέγιστο βάθος ανίχνευσης είναι περίπου 5 cm για σιδηρούχα και μη σιδηρούχα μέταλλα. Μικρότερα αντικείμενα ή βαθιά θαμμένα μπορεί να μην ανιχνεύονται.

Μπορώ να χρησιμοποιήσω αυτόν τον ανιχνευτή για να βρω ξύλινες δοκούς;

Ναι, η λειτουργία 'Stud' επιτρέπει την ανίχνευση ξύλινων ή μεταλλικών δοκών πίσω από τοίχους. Περάστε αργά τη συσκευή πάνω από την επιφάνεια· ο ανιχνευτής ανάβει πράσινο όταν εντοπιστεί δοκός.

Ο ανιχνευτής δεν ανιχνεύει τάση, γιατί;

Βεβαιωθείτε ότι είστε σε λειτουργία τάσης και ότι η πηγή είναι υπό τάση (αναμμένη). Το άκρο πρέπει να είναι σε άμεση επαφή με το μεταλλικό μέρος της πρίζας. Εάν δεν συμβαίνει τίποτα, ελέγξτε την μπαταρία.

Πώς καθαρίζω τον ανιχνευτή;

Χρησιμοποιήστε ένα μαλακό, ελαφρώς υγρό πανί για να καθαρίσετε το περίβλημα. Μη χρησιμοποιείτε ποτέ λειαντικά προϊόντα ή διαλύτες. Στεγνώστε καλά πριν από την αποθήκευση.

Ποια είναι η εγγύηση του Steinberg SBS-MD-5;

Ο ανιχνευτής καλύπτεται από εγγύηση 2 ετών για ελαττώματα κατασκευής. Φυλάξτε την απόδειξη αγοράς για τυχόν αξιώσεις. Η εγγύηση δεν καλύπτει την μπαταρία.

Πού μπορώ να βρω το πλήρες εγχειρίδιο χρήσης;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη στο notice-facile.com σε μορφή PDF. Μπορείτε επίσης να το συμβουλευτείτε διαδικτυακά στις σελίδες του προϊόντος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBS-MD-5 STEINBERG

GR Οδηγίες ασφαλείας και λειτουργίας

HR Sigurnosne i upute za rad

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Ανιχνευτής μετάλλων
Μοντέλο	SBS-MD-1	SBS-MD-2	SBS-MD-3	SBS-MD-4
Μπαταρία	2x9V	6x AA	6x AA	1x9V
Υποδοχή ακουστικών	NAI – 3,5 mm	NAI – 3,5 mm	NAI – 3,5 mm	-
Διάμετρος ανιχνευτή [cm]	18,8	20,5	19	-
Απόσταση αναζήτησης [cm]	200 – μεγάλα αντικείμενα25 – μικροαντικείμενα, νομίσματα	200 – μεγάλα αντικείμενα25 – μικροαντικείμενα, νομίσματα	14 10

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Ανιχνευτής μετάλλων
Μοντέλο	SBS-MD-5	SBS-MD-6	SBS-MD-7	SBS-MD-8
Μπαταρία	2x9V	1x9V	1x9V	1x9V
Υποδοχή ακουστικών	NAI – 3,5 mm	NAI – 3,5 mm	-	NAI – 3,5 mm
Διάμετρος ανιχνευτή [cm]	21,5	19	15	19
Απόσταση αναζήτησης [cm]	120 – μεγάλα αντικείμενα18 – μικροαντικείμενα, νομίσματα	20	10	15

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Ανιχνευτής μετάλλων
Μοντέλο	SBS-MD-9	SBS-MD-10	SBS-MD-11
Μπαταρία	2x9V	1x9V	2x9V
Υποδοχή ακουστικών	NAI – 3,5 mm
Διάμετρος ανιχνευτή [cm]	21,4 188
Απόσταση αναζήτησης [cm]	100-150 - μεγάλα αντικείμενα18 - μικροαντικείμενα, νομίσματα

1. Γενική περιγραφή

Το εγχειρίδιο χρήστη έχει σχεδιαστεί για να βοηθά στην ασφαλή και απρόσκοπτη χρήση της συσκευής. Το προϊόν έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με αυστηρές τεχνικές οδηγίες, χρησιμοποιώντας τεχνολογίες και εξαρτήματα τελευταίας τεχνολογίας. Επιπλέον, παράγεται σύμφωνα με τα πιο αυστηρά πρότυπα ποιότητας.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΕΚΤΟΣ ΑΝ ΕΧΕΤΕ ΔΙΑΒΑΣΕΙ ΚΑΙ ΚΑΤΑΝΟΗΣΕ ΠΟΛΥ ΠΟΛΥ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ.

Για να αυξήσετε τη διάρκεια ζωής του προϊόντος της συσκευής και να διασφαλίσετε τη λειτουργία χωρίς προβλήματα, χρησιμοποιήστε την σύμφωνα με το παρόν εγχειρίδιο χρήστη και εκτελείτε τακτικά εργασίες συντήρησης. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο χρήστη είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές που σχετίζονται με τη βελτίωση της ποιότητας. Η συσκευή έχει σχεδιαστεί για να μειώνει τους κινδύνους εκπομπής θορύβου στο ελάχιστο, λαμβάνοντας υπόψη την τεχνολογική πρόοδο και τις ευκαιρίες μείωσης του θορύβου.

Θρύλος

Το προϊόν πληροί τα σχετικά πρότυπα ασφαλείας.

Διαβάστε τις οδηγίες πριν από τη χρήση.

Το προϊόν πρέπει να ανακυκλώνεται.

ΠΑΡΑΚΑΛΩ ΣΗΜΕΙΩΣΤΕ! Τα σχέδια σε αυτό το εγχειρίδιο είναι μόνο για λόγους απεικόνισης και σε ορισμένες λεπτομέρειες μπορεί να διαφέρουν από το πραγματικό προϊόν.

2. Ασφάλεια χρήσης

ΠΡΟΣΟΧΗ!

Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή ακόμα και θάνατο.

Οι όροι "συσκευή" ή "προϊόν" χρησιμοποιούνται στις προειδοποιήσεις και τις οδηγίες για αναφορά στον Ανιχνευτή μετάλλων.

2.1. Ασφάλεια στο χώρο εργασίας

a) Εάν υπάρχουν αμφιβολίες για τη σωστή λειτουργία της συσκευής, επικοινωνήστε με την υπηρεσία υποστήριξης του κατασκευαστή. b) Μόνο το σημείο σέρβις του κατασκευαστή μπορεί να επισκευάσει τη συσκευή. Μην επιχειρήσετε καμία επισκευή ανεξάρτητα! c) Όλα τα υλικά συσκευασίας (πλαστικές σακούλες, χαρτόνι, πολυστυρένιο κ.λπ.) πρέπει να φυλάσσονται μακριά από παιδιά καθώς αποτελούν πιθανή πηγή κινδύνου και πρέπει να απορρίπτονται σύμφωνα με τους κανονισμούς που ισχύουν στον τόπο χρήσης της συσκευής.

2.2. Ασφαλής χρήση συσκευής

a) Η επισκευή ή η συντήρηση της συσκευής θα πρέπει να πραγματοποιείται από εξειδικευμένα άτομα, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει την ασφαλή χρήση. b) Για να διασφαλίσετε τη λειτουργική ακεραιότητα της συσκευής, μην αφαιρείτε προστατευτικά που έχουν τοποθετηθεί από το εργοστάσιο και μην χαλαρώνετε καμία βίδα. c) Μην φορτίζετε μπαταρίες που δεν είναι κατάλληλες για επαναφόρτιση. d) Μην αναμιγνύετε διαφορετικούς τύπους μπαταριών, καθώς και τις παλιές με μεταχειρισμένες. e) Οι μπαταρίες πρέπει να τοποθετούνται σύμφωνα με την κατεύθυνση πόλωσης που υποδεικνύεται στη συσκευή και στα σύμβολα της μπαταρίας. f) Οι φθαρμένες μπαταρίες πρέπει να αφαιρούνται από τη συσκευή και να απορρίπτονται με ασφαλή τρόπο, σύμφωνα με τις διατάξεις της νομοθεσίας. g) Δεν επιτρέπεται η έκθεση της συσκευής σε ισχυρούς κραδασμούς.

h) Για λόγους ασφαλείας είναι απαραίτητο να αφαιρείτε τις μπαταρίες όταν η συσκευή δεν χρησιμοποιείται.

i) Να θυμάστε ότι οι συσκευές εκτίθενται σε ηλεκτρομαγνητικές παρεμβολές, οι οποίες μπορεί να επηρεάσουν τη χρήση.

3. Οδηγίες χρήσης

Ο ανιχνευτής μετάλλων είναι μια συσκευή σχεδιασμένη για να υποστηρίζει τη διαδικασία αναζήτησης νομισμάτων, κοσμημάτων, χρυσού, ασημιού κ.λπ., άλλων μεταλλικών στοιχείων με μαγνητικές ή μη μαγνητικές ιδιότητες.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από μη σκόπιμη χρήση της συσκευής!

3.1. Περιγραφή συσκευής

SBS-MD-1:

2 - Βίδα στερέωσης της βίδας ρύθμισης κλίσης του καθετήρα/ανιχνευτή

3 - Κάτω σωλήνας που στηρίζει τον καθετήρα

4 - Παξιμάδι σύσφιξης

5 - Επάνω σωλήνας

6 - Καλώδιο που συνδέει τον αισθητήρα με τον πίνακα ελέγχου

7 - Πίνακας ελέγχου

8 - Λαβή

9 – Αγκωνική ανάπαυση

10 - Βίδα στερέωσης του αγκώνα-στήριγμα

11 - Βίδα στερέωσης του πίνακα ελέγχου

Περιγραφή του πίνακα ελέγχου:

1 - Οθόνη (όταν εντοπιστεί το μέταλλο, ο δείκτης μετακινείται προς τα δεξιά)

2 - Κουμπί επιλογής λειτουργίας: ALL METAL (λειτουργία ανίχνευσης όλων των μετάλλων), DISC (λειτουργία που επιτρέπει την απενεργοποίηση του σήματος ανίχνευσης για συγκεκριμένους τύπους μετάλλων)

3 - Έλεγχος έντασης

4 - PINPOINT - λειτουργία ακριβούς αναζήτησης

5 - Δίοδος χαμηλού επιπέδου φόρτισης μπαταρίας (η λυχνία LED ανάβει για να υποδείξει ότι η μπαταρία έχει χρησιμοποιηθεί, Είναι απαραίτητο να αντικαταστήσετε την μπαταρία με μια νέα)

6 - Είσοδος ακουστικών

7 - Η ρύθμιση της ευαισθησίας της αναζήτησης αντικειμένων / περιστροφή του κουμπιού στο μέγιστο προς τα αριστερά θα προκαλέσει την απενεργοποίηση της συσκευής, ενώ γυρίζοντας το κουμπί προς τα δεξιά θα ενεργοποιηθεί η συσκευή

SBS-MD-2:

2 - Βίδα στερέωσης της βίδας ρύθμισης κλίσης του καθετήρα/ανιχνευτή

3 - Κάτω σωλήνας που στηρίζει τον καθετήρα

4 - Καλώδιο που συνδέει τον αισθητήρα με τον πίνακα ελέγχου

4 - Παξιμάδι σύσφιξης

6 - Επάνω σωλήνας

7- Πίνακας ελέγχου:

B - διακόπτης / έλεγχος έντασης ήχου

C - ρύθμιση της ευαισθησίας της αναζήτησης αντικειμένων

D - είσοδος ακουστικών

Ε - Διακόπτης λειτουργίας: DISC / ALL METAL / TONE:

DISC: λειτουργία που επιτρέπει την απενεργοποίηση του σήματος ανίχνευσης για συγκεκριμένους τύπους μετάλλων, το κουμπί ρυθμισμένο στο μέγιστο προς τα δεξιά - ο ανιχνευτής διακρίνει τα περισσότερα μέταλλα εκτός από το ασήμι:

Ρύθμιση του κουμπιού DISC	Τύπος μετάλλου που δεν θα εντοπιστεί
Πόμολο στη θέση "11:00 η ώρα"	Κράματα σιδήρου
Πόμολο στη θέση "13:00 η ώρα"	Νομίσματα νικελίου, καρφίτσες από αλουμίνιο σε κουτιά ποτών
Πόμολο στη θέση "15:00 η ώρα"	Νομίσματα ψευδαργύρου
Πόμολο στη θέση "16:00 η ώρα"	Χάλκινα νομίσματα

ALL METAL (λειτουργία για την ανίχνευση όλων των μετάλλων).

TONE (λειτουργία παρόμοια με το DISC, ωστόσο, η ανίχνευση πραγματοποιείται μέσω χαμηλών, μεσαίων και υψηλών τόνων:

Ρυθμίσεις κουμπιού DISC/TONE	'Ηχος ήχου
Πόμολο στη θέση "10:00 η ώρα"	Κράματα σιδήρου, υψηλού τόνου
Πόμολο στη θέση "12:00 η ώρα"	Νομίσματα νικελίου, αλουμινένιες καρφίτσες από κουτιά ποτών, υψηλού τόνου
Πόμολο στη θέση "13:00 η ώρα"	Νομίσματα φευδαργύρου
Πόμολο στη θέση "14:00 η ώρα"	Χάλκινα νομίσματα, μεσαίου τόνου
Μέγιστη θέση	Ασημί, υψηλού τόνου
Μέγιστη θέση	Κράματα σιδήρου, νομίσματα νικελίου, αλουμινένιες καρφίτσες δοχείων ποτών, χαμηλού τόνου

F - κουμπί για τη ρύθμιση της ευαισθησίας της λειτουργίας DISC / TONE

G - δίοδος χαμηλού επιπέδου φόρτισης αδύναμης μπαταρίας (η λυχνία LED ανάβει για να δείξει ότι η

μπαταρία έχει χρησιμοποιηθεί,

θα πρέπει να αντικατασταθεί με νέο)

8 - Κουμπί λειτουργίας PINPOINT

9 - λαβή

10 – ανάπαυση αγκώνα

SBS-MD-3:

1 - Βίδα στερέωσης της βίδας ρύθμισης κλίσης του καθετήρα/ανιχνευτή

2 - Ανιχνευτής

3 - κάτω σωλήνας που στηρίζει τον καθετήρα

4- παξιμάδι σύσφιξης

5 - καλώδιο που συνδέει τον αισθητήρα με τον πίνακα ελέγχου

6 - πίνακας ελέγχου:

6 - άνω σωλήνας

Ένδειξη επαναφοράς 7 κουμπιών της οθόνης

8 - είσοδος για ακουστικά

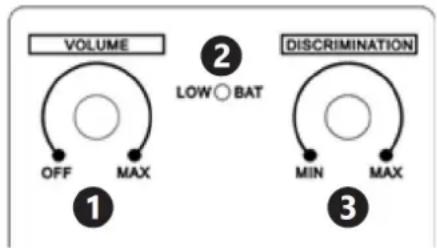

Περιγραφή του πίνακα ελέγχου:

1 - κουμπί ελέγχου έντασης / ενεργοποίηση της συσκευής

2 - ένδειξη χαμηλού επιπέδου φόρτισης μπαταρίας

3 - Κουμπί ελέγχου DISCRIMINATION - η λειτουργία που επιτρέπει την απενεργοποίηση της σηματοδότησης ανίχνευσης συγκεκριμένων τύπων μετάλλων. Αυξάνοντας την τιμή (ή στρέφοντας δεξιόστροφα) το εύρος των αναζητούμενων υλικών περιορίζεται. Το πόμολο ρυθμίζεται στο μέγιστο προς τα αριστερά - ο ανιχνευτής ανιχνεύει όλα τα μέταλλα, μαζί με την αύξηση της εμβέλειας, ο ανιχνευτής δεν θα ανιχνεύσει ορισμένα μεταλλικά αντικείμενα, ξεκινώντας από υλικά από κράματα σιδήρου, μετά καρφίτσες από δοχεία αλουμινίου, φύλλο αλουμινίου. Μετά από κάθε ρύθμιση της διάκρισης, είναι απαραίτητο να πατήσετε το κόκκινο κουμπί

(7) για να επαναφέρετε την οθόνη.

SBS-MD-4:

4 - κάλυμμα μπαταρίας

5 - Διακόπτης ON / OFF

SBS-MD-5

4 - Παξιμάδι σύσφιξης

5 - Ανιχνευτής

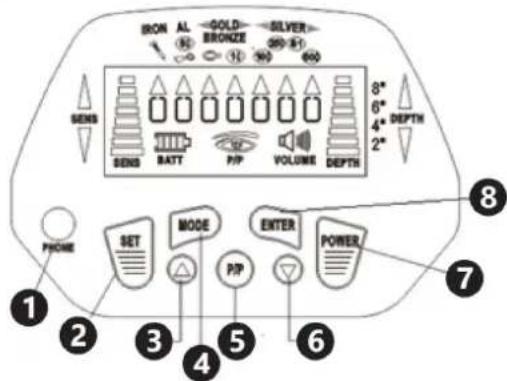

Περιγραφή του πίνακα ελέγχου:

1 - Είσοδος ακουστικών

2 - Ρύθμιση της λειτουργίας (ευαισθησία, ένταση, τρόπος λειτουργίας)

3/6 - Κουμπιά για τη ρύθμιση των τιμών συνάρτησης

4 - Επιλογή του τρόπου λειτουργίας

5 - P/P (PINPOINT) - λειτουργία ακριβούς αναζήτησης

7 - Διακόπτης τροφοδοσίας

8 - Επιβεβαίωση ρυθμίσεων

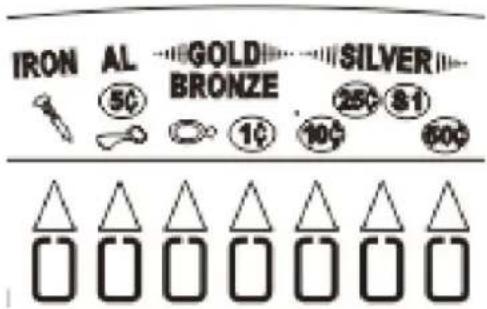

ΣΙΔΗΡΟΣ - υποδεικνύει ότι το αντικείμενο που ανιχνεύτηκε είναι πιθανότατα κατασκευασμένο από κράμα σιδήρου. Μερικά οξειδωμένα αντικείμενα από κράματα σιδήρου μπορούν να ανιχνευθούν ως ΑΣΗΜΙ.

AL. / 5c / - υποδηλώνει ότι το αντικείμενο που ανιχνεύτηκε είναι πιθανότατα κατασκευασμένο από αλουμίνιο (κονσέρβα / καρφίτσα κονσέρβας) ή είναι νόμισμα.

GOLD / BRONZE / - υποδηλώνει ότι το αντικείμενο που εντοπίστηκε είναι πιθανότατα κατασκευασμένο από χρυσό ή μπρούτζο.

1c - υποδεικνύει ότι το αντικείμενο που εντοπίστηκε είναι πιθανότατα ένα νόμισμα ψευδαργύρου ή χαλκού.

ΑΣΗΜΙ - 10c / 25c / \$ 1 / 50c - υποδηλώνει ότι το αντικείμενο που ανιχνεύτηκε είναι πιθανότατα ένα νόμισμα / ένα ασημένιο νόμισμα.

HXOI

Η συσκευή παράγει τρεις τύπους ήχων ανάλογα με το υλικό από το οποίο είναι κατασκευασμένο το αντικείμενο που ανιχνεύτηκε:

Χαμηλός τόνος	Μεσαίος τόνος	Υψηλός τόνος

Περιγραφή εμφάνισης:

1 - Ένδειξη ευαισθησίας

2 - Ένδειξη του επιπέδου φόρτισης της μπαταρίας

3 - Ένδειξη PINPOINT

4 - Επίπεδο έντασης

5 - Ένδειξη του βάθους της θέσης των αντικειμένων

SBS-MD-6

Περιγραφή πίνακα ελέγχου:

Είσοδος ακουστικών (δεν φαίνεται στην εικόνα, βρίσκεται στο πίσω μέρος του πίνακα ελέγχου) LOWBAT - δίοδος που ενημερώνει για χαμηλό επίπεδο φόρτισης μπαταρίας VOLUME / OFF - κουμπί / διακόπτης ελέγχου έντασης SENS - κουμπί ρύθμισης ευαισθησίας

DISC - λειτουργία που επιτρέπει την απενεργοποίηση της ένδειξης ανίχνευσης συγκεκριμένων τύπων μετάλλων.

Το πόμολο τοποθετείται στο μέγιστο προς τα αριστερά - λειτουργία ALL METAL - ο ανιχνευτής ανιχνεύει όλα τα μέταλλα, το πόμολο τοποθετείται στο μέγιστο προς τα δεξιά - ο ανιχνευτής διακρίνει τα περισσότερα μέταλλα εκτός από το ασήμι, πρόσθετες πληροφορίες:

Ρύθμιση του κουμπιού DISC	Τύπος μετάλλου που δεν θα εντοπιστεί
Πόμολο στη θέση "11:00 η ώρα"	Κράματα σιδήρου
Πόμολο στη θέση "12:00 η ώρα"	Αλουμινένιες καρφίτσες από κουτιά ποτών,νικέλιο,
Πόμολο στη θέση "13:00 η ώρα"	Ψευδάργυρος
Πόμολο στη θέση "15:00 η ώρα"	Χαλκός

SBS-MD-7

1 - Διακόπτης συσκευής:

2 - Ανιχνευτής

3 - Δίοδος που ενημερώνει για ανίχνευση μετάλλων 4 - Βίδα ρύθμισης ευαισθησίας (αόρατη στην εικόνα)

SBS-MD-8

Περιγραφή πίνακα ελέγχου:

1 - VOLUME / OFF – κουμπί ελέγχου έντασης ήχου / διακόπτης 2 - LOWBATT - ένδειξη χαμηλού επιπέδου φόρτισης μπαταρίας

3 – AUTO TUNE – αυτόματος συντονισμός - μετά την ενεργοποίηση της συσκευής, ρυθμίστε το κουμπί έντασης στο "11:00 o'clock", το κουμπί DISC στη μέση του εύρους ρύθμισης. Κρατήστε τον αισθητήρα περίπου 30 cm πάνω από το έδαφος και μακριά από οποιοδήποτε μέταλλο. Πατήστε το κουμπί AUTO TUNE, ο δείκτης

SENSITIVITY θα μηδενιστεί. Επαναλάβετε αυτή την ενέργεια κάθε φορά, όταν αλλάζει η περιοχή DISC** ή αφού χρησιμοποιήσετε τον ανιχνευτή σε άλλη περιοχή.

4 - EAR - είσοδος ακουστικών

5 - DISC - η λειτουργία που επιτρέπει την απενεργοποίηση της ανίχνευσης σήματος για συγκεκριμένους τύπους μετάλλων.

Το κουμπί είναι ρυθμισμένο στο μέγιστο προς τα αριστερά - ο ανιχνευτής ανιχνεύει όλα τα μέταλλα, μαζί με την αύξηση της εμβέλειας, ο ανιχνευτής δεν θα ανιχνεύσει κάποια μεταλλικά αντικείμενα από υλικά από κράματα σιδήρου, μετά καρφίτσες από δοχεία αλουμινίου, φύλλο αλουμινίου.

6 - ΣΤΟΧΟΣ - δίοδος που ενημερώνει για την ανίχνευση του αντικειμένου - κόκκινο χρώμα - σιδηρομαγνητικά υλικά / μη μαγνητικά υλικά

7 - Ένδειξη ανίχνευσης / ευαισθησίας:

1 - Ανίχνευση σιδηρομαγνητικών υλικών

2 - Ανίχνευση μη σιδηρομαγνητικών υλικών

SBS-MD-9

1. Ανιχνευτής
2. Βίδα στερέωσης ανιχνευτή/βίδα ρύθμισης κλίσης ανιχνευτή
3. Κάτω σωλήνας που στηρίζει τον καθετήρα
4. Καλώδιο που συνδέει τον αισθητήρα με τον πίνακα ελέγχου
5. Βύσμα καλωδίου
6. Μάνταλο στερέωσης
7. Παξιμάδι σύσφιξης
8. Μεσαίος σωλήνας
9. Επάνω σωλήνας
10. Βίδα στερέωσης του πίνακα ελέγχου
11. Πίνακας Ελέγχου
12. Υποβραχιόνιο

Περιγραφή πίνακα ελέγχου:

1. Κουμπί ρύθμισης ευαισθησίας και απενεργοποίηση ισχύος

- Το πόμολο που έχει ρυθμιστεί εξαιρετικά αριστερά, απενεργοποιεί την τροφοδοσία. Περιστρέφοντας το κουμπί δεξιόστροφα, η ευαισθησία αυξάνεται σταδιακά.

1. Οθόνη (ένας δείκτης μετακινείται προς τα δεξιά όταν ανιχνεύεται μέταλλο)
2. DISC (ένα πόμολο) - Το κουμπί είναι συμβατό με το διακόπτη (6).

- DISC - μια λειτουργία επιτρέπει την απενεργοποίηση της σηματοδότησης με διαφορετικούς τόνους ήχου που αφορούν συγκεκριμένους τύπους μετάλλων έχουν εντοπιστεί. Το πόμολο είναι πολύ αριστερά – η λειτουργία ALL METAL – η συσκευή ανιχνεύει όλα τα μέταλλα. Περιστρέφοντας το πόμολο δεξιόστροφα είναι δυνατό να εξαλειφθούν τα ανεπιθύμητα μέταλλα (ο παρακάτω πίνακας).

Το πόμολο είναι πολύ δεξιά - ο ανιχνευτής αποκλείει τα περισσότερα μέταλλα εκτός από το ασήμι. Πρόσθετες πληροφορίες:

Ρύθμιση του κουμπιού DISC	Το είδος του μετάλλου που δεν θα εντοπιστεί
Πόμολο στη θέση «11:00 π.μ.».	Κράματα σιδήρου
Πόμολο στη θέση "12:00".	Καρφίτσες από αλουμίνιο για δοχεία ποτών, νικέλιο
Κουμπί στο "3:00 μ.μ. η ώρα"	Ψευδάργυρος
Κουμπί στο "4:00 μ.μ. η ώρα"	Χαλκός

- TONE (παρόμοιο με το DISC, αλλά η ανίχνευση σηματοδοτείται με χαμηλούς, υψηλούς και διπλούς τόνους):

Ρύθμιση του κουμπιού DISC	Τύπος τόνου	Το είδος του μετάλλου που δεν θα εντοπιστεί
Πόμολο στη θέση «11:00 π.μ.».	Χαμηλός	Κράματα σιδήρου
Πόμολο στη θέση "12:00".	Διπλό	Καρφίτσες από αλουμίνιο για δοχεία ποτών, νικέλιο
Πόμολο στη θέση "3:00 μ.μ.".	Διπλό	Ψευδάργυρος
Πόμολο στη θέση "4:00 μ.μ.".	Διπλό	Χαλκός

1. VOL - Κουμπί ελέγχου έντασης.
2. PINPOINT - Λειτουργία ακριβούς αναζήτησης

- Μετά την ανίχνευση ενός αντικειμένου, είναι δυνατό να περιορίσετε μια περιοχή αναζήτησης.

1. Διακόπτης λειτουργίας DISC/TONE

SBS-MD-10

1. Ανιχνευτής
2. Κάτω σωλήνας που στηρίζει τον καθετήρα
3. Παξιμάδι σύσφιξης
4. Επάνω σωλήνας
5. Πίνακας ελέγχου
6. Εμφάνιση
7. Κάλυμμα μπαταρίας
8. Λαβή

Περιγραφή πίνακα ελέγχου:

1. Ένδειξη που ενημερώνει για ανιχνευμένο αντικείμενο2

. Οθόνη LCD

1. Κουμπί DISC - η λειτουργία επιτρέπει την απενεργοποίηση της σηματοδότησης σχετικά με συγκεκριμένους τύπους μετάλλων που έχουν εντοπιστεί.
2. Κουμπί λειτουργίας ON/OFF
3. Είσοδος ακουστικών

SBS-MD-11

1. Μεσαίος σωλήνας
2. Παξιμάδι σύσφιξης
3. Βύσμα καλωδίου πηνίου
4. Σύνδεσμος 5 ακίδων
5. Πόμολο τοποθέτησης
6. Επάνω σωλήνας
7. Πίνακας Ελέγχου
8. Παξιμάδι σύσφιξης
9. Ανιχνευτής
10. Βίδα στερέωσης ανιχνευτή/βίδα ρύθμισης κλίσης ανιχνευτή
11. PINPOINT - Λειτουργία ακριβούς αναζήτησης

- Μετά την ανίχνευση ενός αντικειμένου, είναι δυνατό να περιορίσετε μια περιοχή αναζήτησης. Περιγραφή πίνακα ελέγχου:

1 - Κουμπί λειτουργίας

2 - Κουμπιά μείωσης (-)/αύξησης (+) τιμής

3 - Κουμπί MODE

• Δυνατότητα αλλαγής των τιμών SENS και DISC

4 - Είσοδος ακουστικών

5 - Οθόνη

6 - Ένδειξη DISC (μια ένδειξη μεταλλικού τύπου)

7 - Ένδειξη SENS (δείκτης βάθους και ευαισθησίας)

3.2. Προετοιμασία για χρήση

Συναρμολόγηση της συσκευής:

SBS-MD-1 / SBS-MD-5 / SBS-MD-8:

Συναρμολογήστε το πλαίσιο του ανιχνευτή και αφού ρυθμίσετε το επιθυμητό μήκος, στερεώστε το με το παξιμάδι σύσφιξης:

Σύρετε τον πίνακα ελέγχου πάνω στο πλαίσιο στη θέση του μάνταλου και σφίξτε με το παξιμάδι στερέωσης.

1 - Παξιμάδι στερέωσης

2 - Μάνταλο

3 - Τρύπα στερέωσης

4 - Πίνακας ελέγχου

Συνδέστε το πλαίσιο με τον πίνακα ελέγχου στο κύριο πλαίσιο, βιδώστε τον αισθητήρα, συνδέστε το καλώδιο του αισθητήρα στον πίνακα ελέγχου:

Η συσκευή τροφοδοτείται από δύο μπαταρίες 9V (SBS-MD-1 / SBS-MD-5). Η συσκευή SBS-MD-8 τροφοδοτείται από μία μπαταρία 9V), ο τόπος εγκατάστασης της μπαταρίας βρίσκεται στο πίσω μέρος του πίνακα ελέγχου:

Σπρώξτε τα μάνδαλα ελατηρίου και σύρετε τον επάνω σωλήνα μέσα στον σωλήνα ελέγχου, έτσι ώστε τα μάνδαλα να πέσουν σωστά στις οπές. Ξεβιδώστε το παξιμάδι σύσφιξης, τοποθετήστε τον κάτω σωλήνα στον επάνω σωλήνα και μετά σφίξτε το παξιμάδι σύσφιξης.

Στη συνέχεια, στερεώστε τον καθετήρα με τη βίδα στερέωσης στον κάτω σωλήνα, τυλίξτε το καλώδιο του αισθητήρα αρκετές φορές γύρω από τους κάτω και πάνω σωλήνες και τοποθετήστε το άκρο του καλωδίου στον πίνακα ελέγχου.

Η συσκευή τροφοδοτείται από έξι μπαταρίες τύπου ΑΑ.

Ανάλογα με τις ανάγκες, ρυθμίστε το μήκος του πλαισίου με επέκταση ή βράχυνση ξεβιδώνοντας το

παξιμάδι σύσφιξης.

Η συσκευή τροφοδοτείται από έξι μπαταρίες τύπου ΑΑ.

Η συσκευή τροφοδοτείται από μία μπαταρία 9V. Ξεβιδώστε το παξιμάδι στη λαβή, συνδέστε την μπαταρία και σφίξτε το παξιμάδι.

Η συσκευή είναι έτοιμη για εργασία.

Συναρμολογήστε το πλαίσιο του ανιχνευτή και, αφού ρυθμίσετε το επιθυμητό μήκος, στερεώστε το με ένα παξιμάδι σύσφιξης:

Ξεβιδώστε τη βίδα στερέωσης από τον πίνακα ελέγχου:

1 – η βίδα που στερεώνει τον πίνακα ελέγχου

Τοποθετήστε τον πίνακα ελέγχου στο πλαίσιο και σφίξτε με τη βίδα στερέωσης.

Σύρετε τον πίνακα ελέγχου πάνω στο πλαισιο στη θέση του μάνταλου και σφίξτε με το παξιμάδι στερέωσης. Συναρμολογήστε τα υπόλοιπα μέρη του πλαισίου, βιδώστε τον αισθητήρα και συνδέστε τον στον πίνακα ελέγχου:

1 - υποδοχή σύνδεσης ανιχνευτή 2 - είσοδος ακουστικών

Η συσκευή τροφοδοτείται από μία μπαταρία 9V, ο τόπος εγκατάστασης της μπαταρίας βρίσκεται στο πίσω μέρος του πίνακα ελέγχου:

SBS-MD-7

Η συσκευή τροφοδοτείται από μία μπαταρία 9V. Η θέση εγκατάστασης της μπαταρίας είναι στη λαβή:

Ξεβιδώστε τη βίδα που στερεώνει το κάλυμμα της μπαταρίας, τοποθετήστε την μπαταρία και επανατοποθετήστε το κάλυμμα.

SBS-MD-9:

Ρύθμιση μήκους συσκευής:

1. Ανάλογα με τις ανάγκες, ρυθμίστε το μήκος του πλαισίου επιμηκύνοντας ή κοντεύοντας. Ξεβιδώστε το παξιμάδι σύσφιξης δεξιόστροφα μέχρι να χαλαρώσει.
2. Ρυθμίστε το μήκος του ανιχνευτή έτσι ώστε ο καθετήρας να βρίσκεται ½" - 2" πάνω από το έδαφος.
3. Σφίξτε το παξιμάδι ασφάλισης για να ασφαλίσει η ρύθμιση.

Α - Κάτω σωλήνας, B – Βίδα στερέωσης ανιχνευτή, C – Παξιμάδι βίδας στερέωσης, D - Pad, Ε - Κάτω τρύπα σωλήνα, F - Μαξιλάρι

ΠΡΟΣΟΧΗ! Μην σφίγγετε υπερβολικά τον καθετήρα και μην χρησιμοποιείτε εργαλεία, όπως νύχια, για να τον σφίξετε. Το βύσμα του ανιχνευτή ταιριάζει στον σύνδεσμο μόνο με έναν τρόπο. Μην πιέζετε το φις και μην τραβάτε το καλώδιο γιατί μπορεί να προκληθεί βλάβη.

1. Τυλίξτε το καλώδιο του ανιχνευτή γύρω από τη μπούμα έτσι ώστε να είναι χαλαρό. Στη συνέχεια, συνδέστε το βύσμα στην υποδοχή 5 ακίδων στον πίνακα ελέγχου.

Ρύθμιση μήκους συσκευής:

1. Ανάλογα με τις ανάγκες, ρυθμίστε το μήκος του πλαισίου επιμηκύνοντας ή κοντεύοντας. Ξεβιδώστε το παξιμάδι σύσφιξης δεξιόστροφα μέχρι να χαλαρώσει.
2. Ρυθμίστε το μήκος του ανιχνευτή έτσι ώστε ο καθετήρας να βρίσκεται ½" - 2" πάνω από το έδαφος.
3. Σφίξτε το παξιμάδι ασφάλισης για να ασφαλίσει η ρύθμιση.

Η συσκευή τροφοδοτείται από δύο μπαταρίες 9 V.

Εγκατάσταση μπαταρίας:

1. Απενεργοποιήστε τη συσκευή πατώντας το κουμπί ON/OFF.
2. Σύρετε το κάλυμμα της μπαταρίας προς την κατεύθυνση που υποδεικνύεται από ένα βέλος στο κάλυμμα.
3. Τοποθετήστε την μπαταρία σύμφωνα με τα σύμβολα πολικότητας (+ και -) που σημειώνονται στη θήκη. Στη συνέχεια, τοποθετήστε το κάλυμμα (το παρακάτω σχήμα).

Ρύθμιση μήκους συσκευής:

1. Ανάλογα με τις ανάγκες, ρυθμίστε το μήκος του πλαισίου επιμηκύνοντας ή κοντεύοντας- ξεβιδώστε το παξιμάδι σύσφιξης δεξιόστροφα μέχρι να χαλαρώσει.
2. Ρυθμίστε το μήκος του ανιχνευτή έτσι ώστε ο καθετήρας να βρίσκεται ½" - 2" πάνω από το έδαφος.
3. Σφίξτε το παξιμάδι ασφάλισης για να ασφαλίσει ο κανονισμός.

Η συσκευή τροφοδοτείται από μία μπαταρία 9 V.

Εγκατάσταση μπαταρίας:

1. Απενεργοποιήστε τη συσκευή πατώντας το κουμπί ON/OFF.
2. Σύρετε το κάλυμμα της μπαταρίας προς την κατεύθυνση που υποδεικνύεται από ένα βέλος στο κάλυμμα.
3. Τοποθετήστε την μπαταρία σύμφωνα με τα σύμβολα πολικότητας (+ και -) που σημειώνονται στη θήκη. Στη συνέχεια τοποθετήστε το κάλυμμα.

SBS-MD-11:

Συναρμολόγηση συσκευής:

1. Συνδέστε τον σύνδεσμο 5 ακίδων όπως φαίνεται στην παρακάτω εικόνα (1) και σφίξτε το παξιμάδι στερέωσης (Εικόνα 2).

1. Ανάλογα με τις ανάγκες, ρυθμίστε το μήκος του πλαισίου επιμηκύνοντας ή κοντεύοντας- ξεβιδώστε το παξιμάδι σύσφιξης. Εικόνα (3) παρακάτω.

1. Για να εγκαταστήσετε τον πίνακα ελέγχου, τοποθετήσε τον μεσαίο σωλήνα στον επάνω σωλήνα και ευθυγραμμίστε τις οπές (Εικόνα 4). Στη συνέχεια σφίξτε το κουμπί στερέωσης (Εικόνα 5).

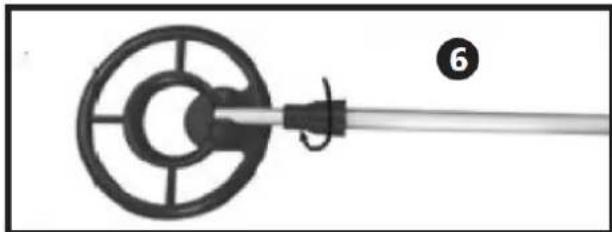

1. Σφίξτε το κόντρα παξιμάδι αριστερόστροφα (Εικόνα 6).

1. Για να ρυθμίσετε τη θέση του καθετήρα, χαλαρώστε τη βίδα στερέωσης του αισθητήρα και ρυθμίστε την στην επιθυμητή γωνία. Σημειώστε ότι ο καθετήρας πρέπει να είναι παράλληλος με το έδαφος. Σφίξτε τη βίδα στερέωσης έτσι ώστε ο καθετήρας να είναι σταθερός.

Η συσκευή τροφοδοτείται από δύο μπαταρίες 9V.

Εγκατάσταση μπαταρίας:

1. Απενεργοποιήστε τον ανιχνευτή με το κουμπί ON/OFF.
2. Σύρετε το κάλυμμα της μπαταρίας προς την κατεύθυνση που υποδεικνύεται από ένα βέλος στο κάλυμμα. (Εικόνα παρακάτω).

1. Τοποθετήστε την μπαταρία σύμφωνα με τα σύμβολα πολικότητας (+ και -) που σημειώνονται στη θήκη. Στη συνέχεια τοποθετήστε το κάλυμμα.
2. Αντικαταστήστε την μπαταρία εάν στην οθόνη εμφανίζεται η ένδειξη "LOW BATT".

ΠΡΟΣΟΧΗ! Θυμηθείτε να αφαιρέσετε μια παλιά ή χρησιμοποιημένη μπαταρία από την οποία ενδέχεται να διαρρεύσουν χημικά.

Εάν ο χρήστης δεν σκοπεύει να χρησιμοποιήσει τον ανιχνευτή για μεγάλο χρονικό διάστημα, αφαιρέστε τις μπαταρίες.

Συστάσεις για τη χρήση του ανιχνευτή:

Οι ανιχνευτές μετάλλων είναι ευαίσθητοι σε ηλεκτρομαγνητικές παρεμβολές. Διαταραχές, που εμφανίζονται κατά τη λειτουργία της συσκευής, μπορεί επίσης να προκληθούν από εξωτερικούς παράγοντες, όπως ηλεκτρονικός εξοπλισμός, υψηλή ανοργανοποίηση του εδάφους ή σκουριά.

Σημειώστε ότι η ποιότητα της λειτουργίας της συσκευής εξαρτάται και από τις δεξιότητες του χρήστη.

3.3. Χρήση συσκευής

SBS-MD-1:

Ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί SENS, ρυθμίστε τη συσκευή στη λειτουργία ALL METAL. Κατευθύνετε τον αισθητήρα παράλληλα με το έδαφος και μετακινήστε τη συσκευή προς τα αριστερά και προς τα δεξιά, ρυθμίζοντας την ευαισθησία της συσκευής περιστρέφοντας απαλά το κουμπί SENS. Η ανίχνευση μετάλλων σηματοδοτείται από τον ήχο και την εκτροπή του δείκτη. Στη συνέχεια, μπορείτε να χρησιμοποιήσετε τη λειτουργία PINPOINT για να βρείτε την ακριβή θέση του στόχου. Εάν είναι απαραίτητο, χρησιμοποιήστε τη λειτουργία DISC.

SBS-MD-2:

Ενεργοποιήστε τον ανιχνευτή με το κουμπί ελέγχου έντασης.

Ξεκινήστε την εργασία με τη ρύθμιση της λειτουργίας αναζήτησης σε ALL METAL και τη ρύθμιση της ευαισθησίας αναζήτησης (SENS) στο μεσαίο επίπεδο.

Η ανίχνευση μετάλλων σηματοδοτείται από έναν ήχο.

Χρησιμοποιήστε τη λειτουργία PINPOINT για να προσδιορίσετε με ακρίβεια τη θέση του στόχου, εάν είναι απαραίτητο, χρησιμοποιήστε τη λειτουργία DISC / TONE.

SBS-MD-3:

Ρυθμίστε το κουμπί VOLUME στις 11:00 και τοποθετήστε το κουμπί ΔΙΑΚΡΙΣΗ στο κέντρο.

Πατήστε το κόκκινο κουμπί στη λαβή έτσι ώστε ο δείκτης να μετακινηθεί στη θέση 0.

Σημείωμα!

Κάθε φορά που πατάτε το κόκκινο κουμπί ο δείκτης της οθόνης μετακινείται στη θέση 0.

Κατά τη χρήση της συσκευής, παρατηρήστε τις ενδείξεις του ανιχνευτή και προσαρμόστε τις ρυθμίσεις VOLUME και DISCRIMINATION σύμφωνα με τις προτιμήσεις σας.

Όταν υποδεικνύεται η τιμή στα αριστερά της θέσης 0, η συσκευή έχει ανιχνεύσει μαγνητικά υλικά και όταν στα δεξιά της θέσης 0 υποδεικνύει μη μαγνητικά υλικά.

SBS-MD-4:

Ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί ON / OFF, μετά την ενεργοποίηση, η συσκευή θα ηχήσει, οι δίοδοι ελέγχου θα αναβοσβήσουν και ο φακός θα δονηθεί απαλά και θα ανάψει. Περίπου 2 δευτερόλεπτα μετά την ενεργοποίηση, η συσκευή είναι έτοιμη για λειτουργία. Τη στιγμή της ανίχνευσης ενός μεταλλικού αντικειμένου, το πράσινο LED θα ανάψει στη συσκευή, η συσκευή θα αρχίσει να παράγει έναν διακοπτόμενο ήχο και θα δονείται ελαφρά. Όσο πιο κοντά θα είναι η συσκευή στο μεταλλικό αντικείμενο, τόσο περισσότερα φώτα ελέγχου θα αναβοσβήνουν, ο ήχος και οι δονήσεις θα είναι πιο έντονοι. Για να απενεργοποιήσετε τη συσκευή, πατήστε και κρατήστε πατημένο το κουμπί ON / OFF.

ΣΗΜΕΙΩΜΑ! Όταν η συσκευή δεν χρησιμοποιείται, απενεργοποιήστε την και αφαιρέστε τις μπαταρίες.

SBS-MD-5:

Ενεργοποιήστε τον ανιχνευτή με το κουμπί POWER.

ΡΥΘΜΙΣΗ ΕΥΑΙΣΘΗΣΙΑΣ

Εάν πατήσετε SET, η ένδειξη ευαισθησίας στην οθόνη θα αναβοσβήσει. Ρυθμίστε την επιθυμητή ευαισθησία με τα κουμπιά UP/DOWN. Πατήστε ENTER για να επιβεβαιώσετε τις ρυθμίσεις.

ΡΥΘΜΙΣΗ ΤΗΣ ΕΝΤΑΣΗΣ

Εάν πατήσετε SET, η ένδειξη έντασης ήχου στην οθόνη θα αναβοσβήσει. Ρυθμίστε την επιθυμητή ευαισθησία με τα κουμπιά UP/DOWN. Πατήστε ENTER για να επιβεβαιώσετε τις ρυθμίσεις.

ΡΥΘΜΙΣΗ ΤΟΥ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ

Λειτουργία ALL METAL:

Σε αυτή τη λειτουργία, ο ανιχνευτής θα ανιχνεύσει όλους τους τύπους μετάλλων. Πατήστε SET δύο φορές και μετά ENTER για να ρυθμίσετε ALL METAL.

Λειτουργία ΔΙΣΚΟΥ:

Τρόπος διάκρισης. Κατά τη λειτουργία, ο ανιχνευτής εξαλείφει ορισμένα μέταλλα (δεν τα ανιχνεύει).

Πατήστε SET δύο φορές, το κενό πλαίσιο στην οθόνη θα αναβοσβήσει, χρησιμοποιώντας τα κουμπιά ΠΑΝΩ/ΚΑΤΩ επιλέξτε το κατάλληλο πλαίσιο και πατήστε MODE - το πλαίσιο θα διαγραφεί. Μπορείτε να επιλέξετε διάφορους τύπους μετάλλων πατώντας το κουμπί MODE στα κατάλληλα πλαίσια (θα διαγραφούν). Για να αποεπιλέξετε τα επιλεγμένα μέταλλα, προχωρήστε με τον ίδιο τρόπο. Τα κουτιά υποδεικνύουν τον τύπο του μετάλλου που πρέπει να εξαλειφθεί από την ανίχνευση:

Λειτουργία PINPOINT:

Λειτουργία αναζήτησης ακριβείας. Αφού εντοπίσετε το αντικείμενο, μπορείτε να περιορίσετε την περιοχή αναζήτησης. Πατήστε το κουμπί P / P - η ένδειξη PINPOINT στην οθόνη θα ανάψει.

SBS-MD-6:

Ενεργοποιήστε τον ανιχνευτή με το κουμπί VOLUME / OFF. Πριν από την ενεργοποίηση, το κουμπί DISC θα πρέπει να περιστραφεί στο μέγιστο προς τα αριστερά (μόνο μετά την ενεργοποίηση και έναρξη λειτουργίας, μπορείτε να προσαρμόσετε τις ρυθμίσεις DISC). Ρυθμίστε την επιθυμητή ευαισθησία με το κουμπί SENS.

SBS-MD-7:

Ενεργοποιήστε τον ανιχνευτή με το διακόπτη: OFF - συσκευή απενεργοποιημένη. Το σύμβολο του μεγαφώνου - η συσκευή λειτουργεί με ήχο. Το σύμβολο του διαγραμμένου μεγαφώνου - η συσκευή λειτουργεί χωρίς ήχο. Ρυθμίστε την ευαισθησία της συσκευής ανάλογα με τις ανάγκες σας:

Ρυθμίστε την ευαισθησία ανίχνευσης μετάλλων με ένα επίπεδο κατσαβίδι σωστού μεγέθους. Η περιστροφή δεξιόστροφα αυξάνει την ευαισθησία, ενώ η αριστερόστροφη περιστροφή μειώνει την ευαισθησία.

Ο ανιχνευτής ενημερώνει για την ανίχνευση μετάλλου με ηχητικά σήματα και μια λαμπερή δίοδο που βρίσκεται στον αισθητήρα (εάν είναι ενεργοποιημένη η λειτουργία ήχου) ή μόνο μέσω της διόδου (στην περίπτωση επιλογής τρόπου λειτουργίας χωρίς ήχο).

SBS-MD-8:

Ενεργοποιήστε τον ανιχνευτή με το κουμπί VOLUME / OFF. Εκτελέστε τη διαδικασία AUTO TUNE όπως περιγράφεται παραπάνω. Ρυθμίστε την επιθυμητή ένταση με το κουμπί VOLUME / OFF. Ρυθμίστε τον τρόπο λειτουργίας DISC ανάλογα με τις ανάγκες σας. Ο ανιχνευτής ενημερώνει για την ανίχνευση μετάλλου από ηχητικά σήματα και τη λαμπερή δίοδο TARGET.

SBS-MD-9:

1. Για να ενεργοποιήσετε τη συσκευή, γυρίστε το κουμπί SENS δεξιόστροφα από τη θέση OFF. Η περιστροφή του κουμπιού προς τα δεξιά αυξάνει την ευαισθησία του αισθητήρα. Μειώστε την ευαισθησία σε περίπτωση διαταραχών.
2. Επιλέξτε τον τρόπο λειτουργίας με το διακόπτη DISC/ΤONE όπως επιθυμείτε.
3. Χρησιμοποιήστε το κουμπί DISC για να ρυθμίσετε την ευαισθησία σε δεδομένα μέταλλα.
4. Το κουμπί VOL μπορεί να χρησιμοποιηθεί για να ρυθμίσετε την ένταση όπως επιθυμείτε.
5. Ο ανιχνευτής ενημερώνει πότε έχει εντοπιστεί μέταλλο με ηχητικά σήματα και μια ένδειξη στην οθόνη.

PINPOINT- Ακριβής λειτουργία αναζήτησης

Υποδειγματική χρήση:

Στη λειτουργία ALL METAL, όταν βρεθεί ένα μεταλλικό αντικείμενο, πατήστε το κουμπί PINPOINT για να προσδιορίσετε μια ακριβή θέση. Ενώ πατάτε το κουμπί, σύρετε τον αισθητήρα πάνω από μια περιοχή ήχου και αφήστε το κουμπί. Εάν ο αισθητήρας βρίσκεται ξανά πάνω από τον στόχο, η συσκευή θα εκπέμψει έναν ήχο. Όταν βρεθεί ο στόχος, μπορείτε να επιλέξετε DISC ή TONE για να καθορίσετε τον τύπο μετάλλου.

SBS-MD-10:

1. Ενεργοποιήστε τον ανιχνευτή με το κουμπί ON/OFF. Όλα τα σύμβολα εμφανίζονται στην οθόνη. Μετά από περίπου δύο δευτερόλεπτα, θα εμφανιστούν τρία άδεια καρέ και μια ένδειξη μπαταρίας. Η συσκευή είναι έτοιμη να λειτουργήσει και ανιχνεύει όλους τους τύπους μετάλλων. Εάν βρεθεί ένα μεταλλικό στοιχείο, ένα εικονίδιο στόχου σε μαύρο φόντο θα εμφανιστεί στην οθόνη και ο ανιχνευτής θα ηχήσει. Η οθόνη δείχνει επίσης το κατά προσέγγιση βάθος του στόχου.
2. Πατώντας το κουμπί DISC μπορείτε να εξαλείψετε έναν ανεπιθύμητο τύπο μετάλλου. Ρύθμιση DISC:

Εύρος ρυθμίσεων
Τύπος μετάλλου προς εξάλειψη	Σίδερο/ένα καρφί, ένα καπάκι μπουκαλιού	Σίδερο (ένα καρφί, ένα καπάκι μπουκαλιού)5 /μια καρφίτσα (ένα μικρό χρυσό δαχτυλίδι)	Σίδερο (ένα καρφί, ένα καπάκι μπουκαλιού)5 /μια καρφίτσα (ένα μικρό χρυσό δαχτυλίδι)1 /10 (ψευδάργυρος,
			αλó

Ηχητικό σήμα και ένδειξη οθόνης:

Η συσκευή παράγει τρεις τύπους ήχων ανάλογα με το υλικό ενός αντικειμένου που βρέθηκε:

Τύπος τόνου	Ένδειξη οθόνης	Περιγραφή
Χαμηλός τόνος	[Υ2TC]	Υποδεικνύει ότι ο στόχος είναι πιθανώς σίδηρος ή καρφί.Ορισμένοι οξειδωμένοι σίδηροι μπορεί να εμπίπτουν σε αυτήν την κατηγορία 25¢/50¢/1 $.
Μέσος τόνος		Υποδεικνύει ότι ο στόχος είναι πιθανώς 5¢, ένα κουτί αλουμινίου, μια καρφίτσα, νικέλιο ή ένα μικρό χρυσό δαχτυλίδι. Το 1¢ ή ο ψευδάργυρος ή ένα χάλκινο νόμισμα ανήκει επίσης σε αυτήν την κατηγορία.
Υψηλός τόνος		Υποδεικνύει ότι ο στόχος είναι πιθανώς ένα ασημένιο νόμισμα, 25 ¢, 50 ¢ ή 1 USD. Ορισμένα μεγάλα νομίσματα από αλουμίνιο ενδέχεται να εμπίπτουν σε αυτήν την κατηγορία.

SBS-MD-11:

Ενεργοποιήστε τον ανιχνευτή με το κουμπί POWER. Στην οθόνη θα εμφανιστεί μόνο η ένδειξη μπαταρίας.

• Όταν πατάτε το κουμπί MODE, εμφανίζεται η ένδειξη SENS. Είναι δυνατή η αύξηση/μείωση της ευαισθησίας του αισθητήρα χρησιμοποιώντας τα κουμπιά (+)/(-). Όταν εμφανίζεται το SENS στην οθόνη, ο αισθητήρας ανιχνεύει όλους τους τύπους μετάλλων.
• Πατήστε το κουμπί MODE για να επιλέξετε τη λειτουργία DISC (ανεπιθύμητη λειτουργία εξάλειψης μετάλλων). Η ένδειξη "DISC" θα εμφανιστεί στην οθόνη. Όταν στοχεύετε έναν στόχο, ένα βέλος ένδειξης στην οθόνη (αναβοσβήνει) υποδεικνύει τον τύπο του μετάλλου. Ο ανιχνευτής δεν ανταποκρίνεται στον υποδεικνυόμενο τύπο μετάλλου. Ανάλογη είναι η κατάσταση και σε άλλες περιπτώσεις. Το βέλος που αναβοσβήνει στη λειτουργία DISC αναβοσβήνει για 10 δευτερόλεπτα έως ότου ανιχνεύσει τον τύπο του μετάλλου που πρέπει να εξαλειφθεί.

Εμπόριο μεταλλικού τύπου	Τύπος τόνου	Εμφανίζεται ένα μήνυμα
Σίδερο (ένα καρφί, ένα καπάκι μπουκαλιού)	Υψηλός τόνος: 10¢, 25¢, ασημί, χαλκόςΜέσος τόνος: 1¢, 5¢, μια καρφίτσα, ένα καπάκι μπότας	Ένα βέλος που αναβοσβήνει υποδεικνύει ένα καρφί/ένα καπάκι μπουκαλιού
5¢, καρφίτσες, μπουκαλάκια, χρυσός, ψευδάργυρος, νικέλιο	Υψηλός τόνος: 25, 10¢Χαμηλός τόνος: Σίδερο	Ένα βέλος που αναβοσβήνει υποδεικνύει 5,1¢, μια καρφίτσα, ένα καπάκι φιάλης
Ένα καρφί/πάνω από μπουκάλι (σίδερο), 5¢, καρφίτσες, μπουκαλάκια, αλουμινόχαρτο, χρυσός, ψευδάργυρος, νικέλιο)	Υψηλός τόνος: 25, 10¢, ασημί, χαλκός	Ένα βέλος που αναβοσβήνει υποδεικνύει 5,1¢, μια καρφίτσα, μια κορυφή μπουκαλιού, ένα καρφί/ένα καπάκι μπουκαλιού

Κουμπί PP (PINPOINT) - Λειτουργία ακριβούς αναζήτησης - Όταν βρεθεί ένα μεταλλικό αντικείμενο, ο χρήστης μπορεί να προσδιορίσει με ακρίβεια μια θέση. Πατήστε το κουμπί ΡΡ στη λαβή. Στην οθόνη θα εμφανιστεί ΡΡ (δείτε την παρακάτω εικόνα). Ο ανιχνευτής εκπέμπει έναν ήχο και η ένδειξη δείχνει το πιθανό βάθος του στόχου. Μετακινήστε αργά τον αισθητήρα πάνω από μια περιοχή ήχου και αφήστε το κουμπί. Αλλάξτε τη θέση του αισθητήρα διατηρώντας την ίδια απόσταση όταν ο ήχος εξαφανίζεται. Κρατήστε πατημένο το κουμπί ΡΡ ξανά για να προσδιορίσετε με ακρίβεια μια περιοχή αναζήτησης. Επαναλάβετε τα παραπάνω βήματα έως ότου ο ανιχνευτής εμφανίσει ένα ισχυρότερο σήμα στο σημείο όπου βρίσκεται ο στόχος.

3.4. Καθαρισμός και συντήρηση

• Πριν ξεκινήσετε τη διαδικασία καθαρισμού, είναι απαραίτητο να απενεργοποιήσετε τη συσκευή και να αφαιρέσετε τις μπαταρίες. - Αποθηκεύστε τη συσκευή σε καθαρό, στεγνό, δροσερό μέρος προστατευμένο από την υγρασία, τη σκόνη και το άμεσο ηλιακό φως. • Χειριστείτε τη συσκευή προσεκτικά για να μην προκληθεί πτώση και ζημιά. - Ο ανιχνευτής πρέπει να χρησιμοποιείται σε κανονικές θερμοκρασίες περιβάλλοντος, η εργασία σε ακραίες συνθήκες μπορεί να οδηγήσει σε δυσλειτουργία του αισθητήρα. • Σκουπίστε τον ανιχνευτή με ένα υγρό πανί χωρίς να χρησιμοποιήσετε χημικά. - Όταν η συσκευή δεν χρησιμοποιείται, είναι απαραίτητο να την απενεργοποιήσετε μέσω του γενικού διακόπτη και να αφαιρέσετε τις μπαταρίες.

ΑΣΦΑΛΗ ΑΦΑΙΡΕΣΗ ΜΠΑΤΑΡΙΩΝ ΚΑΙ ΕΠΑΝΦΟΡΤΙΖΟΜΕΝΕΣ

ΜΠΑΤΑΡΙΕΣ

Στις συσκευές έχουν τοποθετηθεί μπαταρίες ΑΑ 1,5V / 9 V. Οι φθαρμένες μπαταρίες πρέπει να αφαιρούνται από τη συσκευή προχωρώντας ανάλογα με την τοποθέτησή τους. Ανακυκλώστε τις μπαταρίες.

ΑΠΟΡΡΙΨΗ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΩΝ ΣΥΣΚΕΥΩΝ

Μην απορρίπτετε αυτή τη συσκευή στα αστικά απορρίμματα. Παραδώστε την στο σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρονικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο χρήσης και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Με την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
