Τύπος προϊόντος	Οθόνη LCD
Μάρκα	ASUS
Μοντέλο	VH192D
Μέγεθος οθόνης	19 ίντσες (εκτίμηση)
Εγγενής ανάλυση	1366 x 768 pixel
Μέγιστος ρυθμός ανανέωσης	75 Hz
Συνδεσιμότητα	VGA, DVI (σε ορισμένα μοντέλα), είσοδος ήχου (σε μοντέλα με ηχεία)
Ενσωματωμένα ηχεία	Προαιρετικά (ανάλογα με το μοντέλο)
Τεχνολογία εικόνας	SPLENDID (5 λειτουργίες βίντεο), αυτόματη ρύθμιση, μενού OSD
Τροφοδοσία	110-240 V AC, 50/60 Hz
Κατανάλωση ισχύος	Περίπου 30 W (εκτίμηση)
Καθαρό βάρος	Περίπου 3,5 kg (εκτίμηση)
Γωνία θέασης	170° οριζόντια, 160° κάθετα (τυπική εκτίμηση)
Ασφάλεια	Χρήση με πιστοποιημένες πρίζες UL, αποφυγή υγρασίας
Καθαρισμός	Μαλακό και στεγνό πανί, μην χρησιμοποιείτε διαλύτες
Δυνατότητα επισκευής	Επικοινωνήστε με εξειδικευμένο τεχνικό για οποιοδήποτε τεχνικό πρόβλημα
Γενικές πληροφορίες	Εγχειρίδιο χρήσης 157 σελίδων που παρέχεται σε μορφή PDF

Συχνές ερωτήσεις - VH192D ASUS

Τι να κάνετε αν η λυχνία τροφοδοσίας δεν ανάβει;

Ελέγξτε ότι η οθόνη είναι ενεργοποιημένη πατώντας το κουμπί λειτουργίας. Βεβαιωθείτε επίσης ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο στην οθόνη και σε μια λειτουργική πρίζα.

Γιατί η λυχνία τροφοδοσίας είναι πορτοκαλί και δεν εμφανίζεται εικόνα;

Ελέγξτε ότι ο υπολογιστής και η οθόνη είναι ενεργοποιημένα. Βεβαιωθείτε ότι το καλώδιο σήματος (VGA ή DVI) είναι σωστά συνδεδεμένο και στις δύο συσκευές. Επιθεωρήστε τις ακίδες του καλωδίου για να δείτε αν είναι λυγισμένες. Αν είναι δυνατόν, δοκιμάστε τον υπολογιστή σε άλλη οθόνη.

Πώς να ρυθμίσετε μια πολύ φωτεινή ή πολύ σκοτεινή εικόνα;

Χρησιμοποιήστε το μενού OSD για να ρυθμίσετε τις παραμέτρους αντίθεσης και φωτεινότητας.

Τι να κάνετε αν η εικόνα δεν είναι κεντραρισμένη ή έχει λάθος μέγεθος;

Σε είσοδο VGA, πατήστε το κουμπί αυτόματης ρύθμισης για 2 έως 3 δευτερόλεπτα. Μπορείτε επίσης να ρυθμίσετε την οριζόντια και κάθετη θέση μέσω του μενού OSD.

Γιατί η εικόνα τρεμοπαίζει και εμφανίζονται κυματισμοί;

Ελέγξτε ότι το καλώδιο σήματος είναι σωστά συνδεδεμένο. Απομακρύνετε ηλεκτρικές συσκευές που μπορεί να προκαλούν παρεμβολές.

Πώς να διορθώσετε μη φυσιολογικά χρώματα (λευκά που δεν είναι λευκά);

Επιθεωρήστε τις ακίδες του καλωδίου σήματος. Εκτελέστε επαναφορά μέσω OSD. Ρυθμίστε τις ρυθμίσεις χρώματος ή επιλέξτε μια θερμοκρασία χρώματος στο μενού OSD.

Τι να κάνετε αν η εικόνα είναι θολή ή μουντζουρωμένη;

Σε είσοδο VGA, πατήστε το κουμπί αυτόματης ρύθμισης για 2 έως 3 δευτερόλεπτα. Αν δεν είναι αρκετό, ρυθμίστε τις παραμέτρους Φάσης και Συχνότητας μέσω του μενού OSD.

Πώς να λάβετε ήχο αν η οθόνη διαθέτει ηχεία;

Βεβαιωθείτε ότι το καλώδιο ήχου είναι συνδεδεμένο στην οθόνη και τον υπολογιστή. Ρυθμίστε την ένταση του υπολογιστή και της οθόνης. Ελέγξτε ότι οι οδηγοί της κάρτας ήχου είναι σωστά εγκατεστημένοι και ενεργοποιημένοι.

Η κάμερα ή το μικρόφωνο δεν λειτουργεί (μοντέλα που διαθέτουν);

Συνδέστε το παρεχόμενο καλώδιο USB 2.0 στην οθόνη και τον υπολογιστή. Βεβαιωθείτε ότι χρησιμοποιείτε Windows Vista/XP SP2 ή μεταγενέστερο.

Ποια είναι η συνιστώμενη βέλτιστη ανάλυση;

Η εγγενής ανάλυση της οθόνης είναι 1366 x 768 pixel στα 60 Hz. Για βέλτιστη ποιότητα εικόνας, ρυθμίστε τον υπολογιστή σας σε αυτήν την ανάλυση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VH192D ASUS

LCD Οθόνη Σειρά VH192

Σύντομος Οδηγός για τα Πρώτα Βήματα

Πληροφορίες ασφάλειας

• Πριν να εγκαταστήσετε την οθόνη, διαβάστε προσεκτικά όλη την τεκμηρίωση που συνόδευε τη συσκευασία.
  • Για να αποτραπεί ο κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε ποτέ την οθόνη σε βροχή ή υγρασία.
• Η οθόνη θα πρέπει να λειτουργεί μόνο με τον τύπο ρεύματος που καθορίζεται στην ετικέτα. Αν δεν είστε σίγουροι για τον τύπο του διαθέσιμου ρεύματος, συμβουλευτείτε το κατάστημα πώλησης ή την τοπική εταιρία ηλεκτρισμού.
• Χρησιμοποιήστε το κατάλληλο φις ρεύματος που συμμορφώνεται με τον τύπο του ρεύματός σας.
  • Για να διασφαλίσετε την ικανοποιητική λειτουργία, να χρησιμοποιείτε την οθόνη μόνο με υπολογιστές που φέρουν το σήμα της UL και οποίοι έχουν κατάλληλα διαμορφωμένους υποδοχείς στους οποίους αναφέρεται η λειτουργία μεταξύ 100-240V AC.
  • Αν αντιμετωπίσετε τεχνικά προβλήματα με την οθόνη, επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό επισκευών ή με το κατάστημα αγοράς.

Παρουσίαση οθόνης

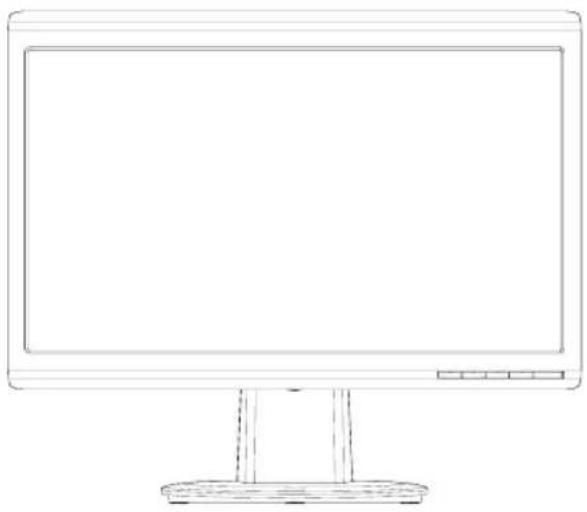

Μπροστινή όψη

1. SPLENDID™*/Autómatη ρύθμιση**/Κουμπί εξόδου από το μενού
2. Πλήκτρο συντόμευσης έντασης ήχου/ πλήκτρο μείωσης (για μοντέλα με ηχεία)
3. Κουμπί MENOY/Εισαγωγής/Επιλογής
4. Πλήκτρο συντόμευσης φωτεινότητας /Κουμπί αύξησης

5. Κουμπί λειτουργίας

6. SPLENDID™*/Αυτόματη ρύθμιση**/Κουμπεξόδου από το μενού

7. Πλήκτρο άμεσης πρόσβασης αντίθεσης/πλήκτρο μείωσης (για μοντέλα χωρίς ηχεία)
8. Κουμπί MENOY/Εισαγωγής/Επιλογής
9. Πλήκτρο συντόμευσης φωτεινότητας /Κουμπί αύξησης
10. Κουμπί λειτουργίας

* Πλήκτρο συντόμευσης για επιλογή 5 προεπιλεγμένων λειτουργιών βίντεο.
** Ρυθμίζει αυτόματα την εικόνα πιέζοντας το κουμπί για 2-3 δευτερόλεπτα.

Πίσω όψη

5. Υποδοχή τροφοδοσίας

6. Θύρα εισόδου ήχου (για μοντέλα ηχεία)

7. Θύρα DVI (για μερικά μοντέλα)

8. Θύρα VGA

Συνδέσεις των καλωδίων

Συνδέστε τα καλώδια όπως απεικονίζεται:

1. Καλώδιο τροφοδοσίας

2. Καλώδιο εισόδου ήχου (για μοντέλα με ηχεία)

3. Καλώδιο σήματος DVγια μερικά μοντέλα)

4. Καλώδιο σήματος VGA

• Για τη σύνδεση του καλωδίου τροφοδοσίας: συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας με ασφάλεια στην υποδοχή τροφοδοσίας της οθόνης και το άλλο άκρο σε μια πρίζα.

• Για να συνδέσετε το καλώδιο VGA/DVI:

a. Συνδέστε την υποδοχή VGA/DVI στη θύρα VGA/DVI της οθόνης LCD.
β. Συνδέστε το άλλο άκρο του καλωδίου VGA/ DVI στη θύρα VGA/ DVI του υπολογιστή.
γ. Σφίξτε τις δύο βίδες για να ασφαλίσετε τη σύνδεση VGA/DVI.

- Για να συνδέσετε το καλώδιο ήχου (για τα μοντέλα με ηχεία): συνδέστε το ένα άκρο του καλωδίου ήχου στη θύρα εισόδου ήχου της οθόνης και το άλλο άκρο στη θύρα εξόδου ήχου του υπολογιστή.

'Отан συνδεθούν τα καλώδια VGA και DVI, μπορείτε να επιλέξετε είτε λειτουργία VGA ή DVI από το στοιχείο Επιλογής Εισόδου των λειτουργιών OSD (για μερικά μοντέλα).

Αντιμετώπιση προβλημάτων (συχνές ερωτήσεις)

Πρόβλημα Πιθανή λύση

Η λυχνία (LED) λειτουργίας δεν ανάβει	• Πατήστε το κουμπλ για να ελέγξετε αν η οθόνη είναι αναμμένη.• Ελέγξετε αν το καλώδιο ρεύματος είναι συνδεδεμένο σωστά στην οθόνη και στην πρίζα παροχής ρεύματος.
Η λυχνία (LED) λειτουργίας είναι πορτοκαλί και δεν εμφανίζεται εικόνα στην οθόνη	• Ελέγξετε αν η οθόνη και ο υπολογιστής βρίσκονται στη λειτουργία ΟΝ.• Σιγουρευτείτε ότι το καλώδιο σήματος συνδέεται σωστά στην οθόνη και στον υπολογιστή.• Επιθεωρήστε το καλώδιο σήματος και σιγουρευτείτε ότι κανένας από τους ακροδέκτες δεν έχει λυγίσει.• Συνδέστε τον υπολογιστή με κάποια άλλη διαθέσιμη οθόνη για να ελέγξετε αν λειτουργεί σωστά ο υπολογιστής.
Η εικόνα στην οθόνη είναι πολύ ανοιχτόχρωμη ή σκοτεινή	Προσαρμόστε τις ρυθμίσεις Αντίθεση φωτεινότητα μέσω της οθόνης OSD.
Η εικόνα στην οθόνη δεν είναι κεντραρισμένη ή δεν έχει το κατάλληλο μέγεθος	Πατήστε το κουμπλ / Φα 2-3 δευτερόλεπτα για αυτόματη ρύθμιση της εικόνας (μόνο σε είσοδο VGA).• Προσαρμόστε τις ρυθμίσεις Οριζόντιας Θέσης (Η-Position) ή Κάθετης Θέσης (V-Position) μέσω της οθόνης OSD (μόνο σε είσοδο VGA).
Η εικόνα στην οθόνη αναπηδά ή εμφανίζεται ένα κύμα στην εικόνα	• Σιγουρευτείτε ότι το καλώδιο σήματος συνδέεται σωστά στην οθόνη και στον υπολογιστή.• Μετατοπίστε ηλεκτρικές συσκευές που μπορεί να προκαλούν ηλεκτρικές παρεμβολές.
Η εικόνα στην οθόνη παρουσιάζει χρωματικά ελαττώματα (το λευκό δεν δείχνει λευκό)	• Επιθεωρήστε το καλώδιο σήματος και σιγουρευτείτε ότι κανένας από τους ακροδέκτες δεν έχει λυγίσει.• Πραγματοποιήστε Επαναφορά όλων μέσω της OSD.• Προσαρμόστε τις ρυθμίσεις χρωμάτων R/ G/B (Κόκκινο/Πράσινο/Μπλε) ή επιλέξτε τη Θερμοκρασία Χρώματος μέσω της οθόνης OSD.
Η εικόνα στην οθόνη είναι θολή ή θαμπή	• Πατήστε το κουμπλ / Φα 2-3 δευτερόλεπτα για αυτόματη ρύθμιση της εικόνας (μόνο σε είσοδο VGA).• Προσαρμόστε τις ρυθμί σεις Φάση και Ρολόι μέσω της οθόνης OSD (μόνο σε είσοδο VGA).
Δεν υπάρχει ήχος ή ο ήχος είναι πολύ χαμηλός (για μοντέλα με ηχεία)	Σιγουρευτείτε ότι το καλώδιο ήχου συνδέεται σωστά στην οθόνη και στον υπολογιστή.• Προσαρμόστε τις ρυθμίσεις έντασης τόσο στην οθόνη όσο και στον υπολογιστή.• Σιγουρευτείτε ότι το πρόγραμμα οδήγησης της κάρτας ήχου είναι σωστά εγκατεστημένο και ενεργοποιημένο.
Η κάμερα web ή το μικρόφωνο δε λειτουργεί	• Βεβαιωθείτε πως έχετε συνδέσει καλά το παρεχόμενο καλώδιο USB 2.0 τόσο στην οθόνη LCD όσο και στον υπολογιστή.• Βεβαιωθείτε πως χρησιμοποιείτε λειτουργικό σύστημα Microsoft® Windows® Vista / XP Service Pack 2 (3).

Υποστηριζόμενες καταστάσεις λειτουργίας

Ανάλυση Ρυθμός ανανέωσης Οριζόντια Συχνότητα
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

* Καταστάσεις λειτουργίας που δεν εμφανίζονται στον πίνακα μπορεί να μην υποστηρίζονται. Για βέλτιστη ανάλυση, συνιστούμε να επιλέγετε μια από τις καταστάσεις λειτουργίας που εμφανίζονται στον παραπάνω πίνακα.
