VH192D - Skärm ASUS - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm
Märke	ASUS
Modell	VH192D
Skärmstorlek	19 tum (uppskattning)
Native upplösning	1366 x 768 pixlar
Maximal uppdateringsfrekvens	75 Hz
Anslutningar	VGA, DVI (på vissa modeller), ljudingång (på modeller med högtalare)
Inbyggda högtalare	Tillval (beroende på modell)
Bildteknik	SPLENDID (5 videolägen), automatisk justering, OSD-meny
Strömförsörjning	110-240 V AC, 50/60 Hz
Strömförbrukning	Cirka 30 W (uppskattning)
Nettovikt	Cirka 3,5 kg (uppskattning)
Betraktningsvinkel	170° horisontellt, 160° vertikalt (typisk uppskattning)
Säkerhet	Användning med UL-certifierade uttag, undvik fukt
Rengöring	Mjuk, torr trasa, använd inte lösningsmedel
Reparerbarhet	Kontakta en kvalificerad tekniker för alla tekniska problem
Allmän information	157-sidig användarhandbok medföljer i PDF-format

Vanliga frågor - VH192D ASUS

Vad gör jag om strömindikatorn inte lyser?

Kontrollera att monitorn är påslagen genom att trycka på strömknappen. Se även till att strömkabeln är korrekt ansluten till monitorn och ett fungerande eluttag.

Varför är strömindikatorn bärnstensfärgad och ingen bild visas?

Kontrollera att datorn och monitorn är påslagna. Se till att signalkabeln (VGA eller DVI) är korrekt ansluten till båda enheterna. Inspektera kabelns stiften för att se om de är böjda. Om möjligt, testa datorn på en annan monitor.

Hur justerar jag en bild som är för ljus eller för mörk?

Använd OSD-menyn för att justera kontrast- och ljusstyrkeinställningarna.

Vad gör jag om bilden inte är centrerad eller har fel storlek?

Vid VGA-ingång, tryck på den automatiska justeringsknappen i 2-3 sekunder. Du kan också justera horisontell och vertikal position via OSD-menyn.

Varför hoppar bilden och det uppstår vågor?

Kontrollera att signalkabeln är korrekt ansluten. Flytta bort elektriska enheter som kan orsaka störningar.

Hur korrigerar jag onormala färger (vitt som inte är vitt)?

Inspektera signalkabelns stift. Utför en återställning via OSD. Justera färginställningarna eller välj en färgtemperatur i OSD-menyn.

Vad gör jag om bilden är oskarp eller suddig?

Vid VGA-ingång, tryck på den automatiska justeringsknappen i 2-3 sekunder. Om det inte räcker, justera fas- och frekvensparametrarna via OSD-menyn.

Hur får jag ljud om monitorn har högtalare?

Se till att ljudkabeln är ansluten till monitorn och datorn. Justera volymen på datorn och monitorn. Kontrollera att ljudkortets drivrutiner är korrekt installerade och aktiverade.

Webbkameran eller mikrofonen fungerar inte (utrustade modeller)?

Anslut den medföljande USB 2.0-kabeln till monitorn och datorn. Se till att du använder Windows Vista/XP SP2 eller senare.

Vilken är den rekommenderade optimala upplösningen?

Skärmens inbyggda upplösning är 1366 x 768 pixlar vid 60 Hz. För bästa bildkvalitet, ställ in datorn på denna upplösning.

BRUKSANVISNING VH192D ASUS

• Innan du installerar skärmen ska du noggrannt läsa igenom dokumentationen som följer med förpackningen.
• För att förhindra brand eller fara för elektriska stötar ska du aldrig utsätta skärmen för regn eller fukt.
• Skärmen ska endast användas i den typ av strömkälla som står angivet på etiketten. Om du är osäker på vilken sorts ström som ditt hem förses med ska du rådfråga din återförsäliare eller ditt lokala el-bolaq.
  • Använd lämplig elkontakt som stämmer överens med din lokala el-standard.
• För att tillförsäkra en bra hantering ska du endast använda skärmen tillsammans med UL-listade datorer som har lämliga konfigurerade mottagare markerade mellan 100-240V AC.
• Om du stöter på tekniska problem med skärmen ska du ta kontakt med kvalificerad servicetekniker eller din detaljist.

Monitorintroduktion

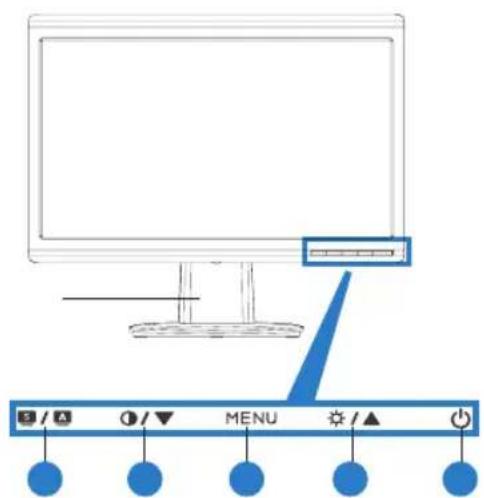

Främre vy

1. SPLENDID.™*/Auto-justering**/Avsluta MENY knapp
2. Volym snabbknapp/minska knapp (för modeller med högtalare)
3. MENY/Enter/valknapp
4. Ljusstyrka snabbknapp/öka knapp
5. Strömknapp

1.SPLENDID.™*/Auto-justering**/Avsluta MENY knapp
2. Snabbkommando för kontrast (för modeller med högtalare)
3. MENY/Enter/valknapp
4. Ljusstyrka snabbknapp/öka knapp
5. Strömknapp

* Snabbknapp för val bland 5 förinställda videoval.
** Justerar bilden automatiskt genom att trycka på knappen i 2–3 sekunder.

Bakre vy

1. Strömingång
2. Ljudingång (för modeller med högtalare)
3. DVI port (för vissa modeller)
4. VGA port

Ansluta kablarna

Anslut kablarna såsom visas:

1. Strömsladd
2. Ljud inmatningskabel (fö modeller med högtalare)
3. DVI signalkabel (för vissa modeller)
4. VGA signalkabel

- Anslutning av strömkabeln: anslut ena änden av strömkabeln till monitorns strömingång och den andra änden till strömuttaget.

• Ansluta VGA/DVI kabeln:

a. Koppla in VGA/DVI kontakten till LCD monitors VGA/DVI port.
b. Anslut den andra änden av VGA/ DVI kabeln till datorns VGA/ DVI port.
c. Dra åt de två skruvarna för att fästa VGA/DVI kontakten.

- Ansluta ljudsladd (för modeller med högtalare): anslut den ena änden av ljudsladden till bildskärmens ljudingångsport, och den andra änden till datorns ljudutgångsport.

När både VGA- och DVI-sladdar är anslutna, kan du välja antingen VGA-läge eller DVI-läge från posten Input Select (ingångsval) på OSD-menyn (för vissa modeller).

Felsökning (FAQ)

Problem Möjlig lösning

Ström LED är inte ON	Tryck på knappen för att kontrollera om monitorn är i PÅ läge.Kontrollera om strömsladden är ordentligt ansluten till monitorn och vägguttaget.
Ström LED lyser gult och det finns inger på skärmen	Kontidollera om monitorn och datorn är i läge ON.Se till att signalkabeln är ordentligt ansluten till monitorn och datorn.Inspektera signalkabeln och se till att ingen av pinnarna är böjda.Anslut datorn till en annan monitor för att kontrollera att datorn fungerar ordentligt.
Skärmbilden är för ljus eller för mörk • Justera	inställningarna för kontrast och ljuststyrka via OSD.
Skärmbilden är inte centrerad eller har rätt storlek	Tryck på/S/A knappen i 2-3 sekunder för att automatiskt justera bilden (endast VGA-inmatning).Justera inställningarna för H-positionen eller V-position via OSD (endast VGA-inmatning).
Skärmbilden studsar eller ett vågmönster finns i bilden	Se till att signalkabeln är ordentligt ansluten till monitorn och datorn.Flytta elektriska enheter som kan orsaka elektriska störningar.
Skärmbilden har färgdefekter (vitt ser inte ut)	Värspektera signalkabeln och se till att inga pinnar är böjda.Genomför Återställ allt via OSD.Justera R/G/B färginställningarna eller välj färgtemperatur via OSD.
Skärmbilden är otydlig eller luddig	Tryck på/S/A knappen i 2-3 sekunder för att automatiskt justera bilden (endast VGA-inmatning).Justera fas- och klockinställningarna via OSD (endast VGA-inmatning).
Inget ljud eller ljudet är lågt (för modeller med högtalare)	Se till att audiokabeln är ordentligt ansluten till monitorn och datorn.Justera volyinställningarna på både monitorn och datorn.Se till att datorns ljudkort är ordentligt installerat och aktiverat.
Webbkameran eller systemmikrofonen fungerar inte	Se till att du har anslutit USB 2,0 kabeln ordentligt till både LCD-monitorn och datorn.Se till att du använder Microsoft® Windows® Vista / XP Service Pack 2 (3) operativsystem.

Driftlägen som stöds

Upplösning Uppdateringsfrekvens Horisontell Frekvens
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

* Lägen som inte listas i tabellen kanske inte stöds. För optimal upplösning rekommenderar vi att du väljer ett läge som listas i tabellen ovan.

ASUS

Seria VH192

Monitor LCD
