BEDIENUNGSANLEITUNG DMS300 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Kernbohrständer
Modell	MSW-DMS300
Abmessungen [Breite x Tiefe x Höhe; mm]	400 x 480 x 940
Gewicht [kg]	17,6
Für maximalen Bohrdurchmesser [mm]	Niedrige Bohrgeschwindigkeit: ø180Hohe Bohrgeschwindigkeit: ø300
Verfahrbereich [mm]	590
Übersetzung	1:1

1. Allgemeine Beschreibung

Dieses Handbuch soll Sie bei der sicheren und zuverlässigen Nutzung unterstützen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer Situation (allgemeines Warnzeichen).
	Einen Gehörschutz tragen. Lärmbelastung kann zu Hörverlusten führen.
	Schutzbrille tragen.
	Verwendung einer Staubschutzmaske (Schutz der Atemwege).
	Es sind Schutzhandschuhe zu tragen.
	Fußschutz verwenden.
	Tragen Sie einen Gesichtsschutz.
	Einen Schutzanzug tragen.
	ACHTUNG! Gefahr von Quetschverletzungen der Hand!

ACHTUNG!

Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Gebrauchsanweisung bezieht sich auf Kernbohrständer

2.1. Sicherheit am Arbeitsplatz

a) De n Arbeitsbereich aufgeräumt und gut beleuchtet halten. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.
b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Die Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Wenden Sie sich an den technischen Kundendienst des Herstellers, wenn Sie Zweifel an der Funktionstüchtigkeit des Geräts haben.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!
e) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
f) Verwenden Sie das Gerät in gut belüfteten Bereichen.
g) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.
h) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
i) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
j) Halten Sie das Gerät von Kindern und Tieren fern.
k) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Immer beachten! Achten Sie auf die Sicherheit von Kindern und anderen Unbeteiligten, während Sie das Gerät bedienen.

2.2. Eigenschutz

a) Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen könnten.
b) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
c) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
d) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.
e) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
f) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
g) Es ist ratsam, Augen-, Gehör- und Atemschutz zu tragen.
h) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Aufgabe, für die es entwickelt wurde, besser und sicherer erfüllen.
b) Bewahren Sie das unbenutzte Produkt außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
c) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
d) Halten Sie das Gerät von Kindern fern.

e) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
f) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
g) Beachten Sie beim Transport oder der Verbringung des Geräts vom Lager zum Einsatzort die in dem Land, in dem das Gerät verwendet wird, geltenden Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung.
h) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
i) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
j) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
k) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
I) Stellen Sie sicher, dass das Rad fest sitzt.
m) Achten Sie auf die richtige Positionierung des Werkzeughalters in der Maschine.

ACHTUNG! Obwohl das Produkt so konstruiert wurde, dass es sicher ist und über angemessene Sicherheitsvorkehrungen verfügt, besteht trotz der zusätzlichen Sicherheitsvorkehrungen für den Benutzer ein geringes Unfall- oder Verletzungsrisiko bei der Handhabung des Produkts. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Anweisungen für den Gebrauch

Das Produkt wurde für die Arbeit mit Lochsägen entwickelt und beeinträchtigt deren Ergonomie und Bohrgenauigkeit.

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

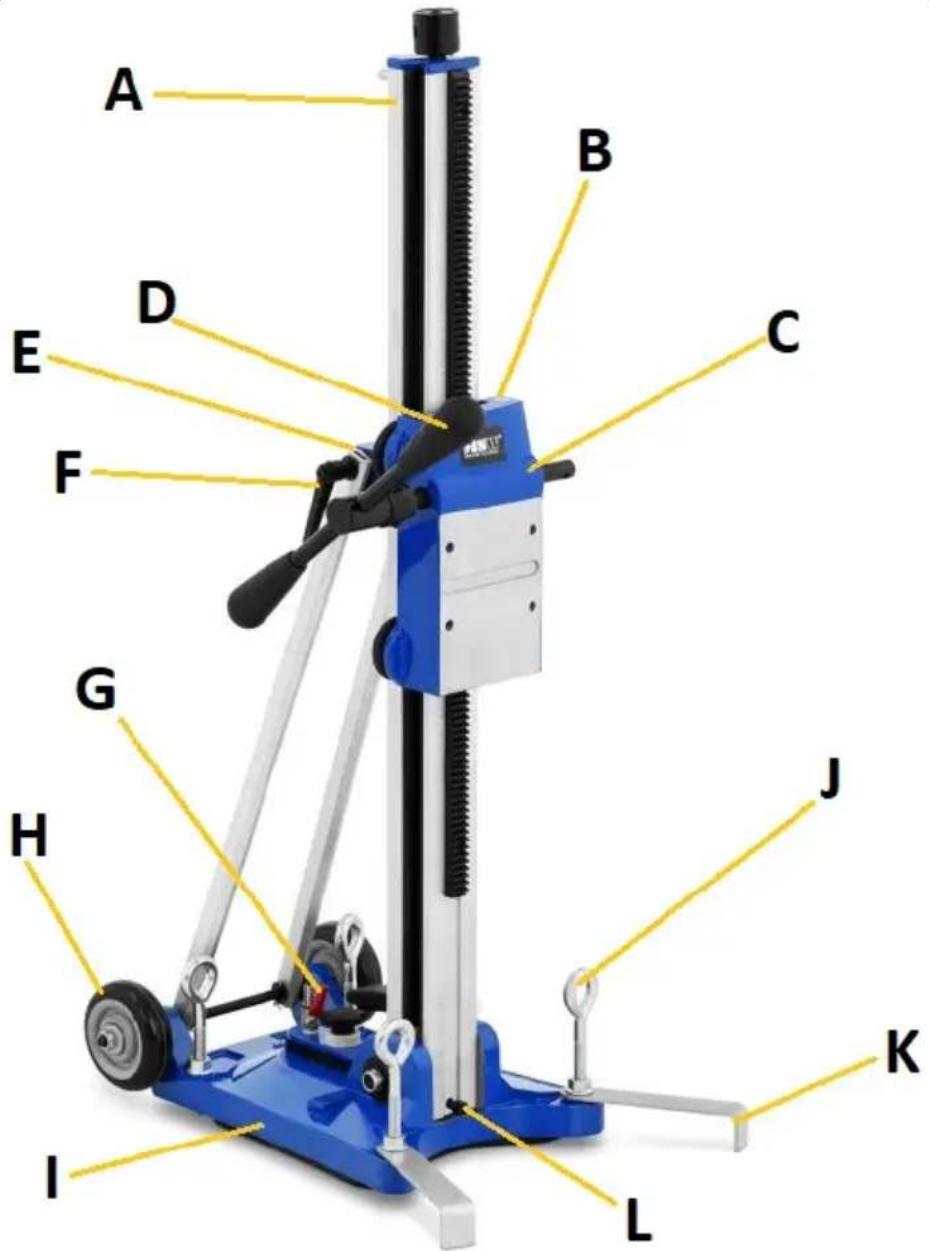

3.1. Produktübersicht

C. Wagen mit Lochsägevorrichtung

D. Höhenverstellungskurbel

E. Säulenständer-Feststellschraube (nicht abgebildet)

F. Hebel zur Stabilisierung der Position des Säulenständers

G. Pneumatisches Modul mit einem weiblichen Ende und einem Ventil

H. Rad

I. Sockel mit Griff (nicht abgebildet)

J. Bodenausgleichsschraube (x4)

K. Stabilisatoren

L. Säulenverriegelungsschraube

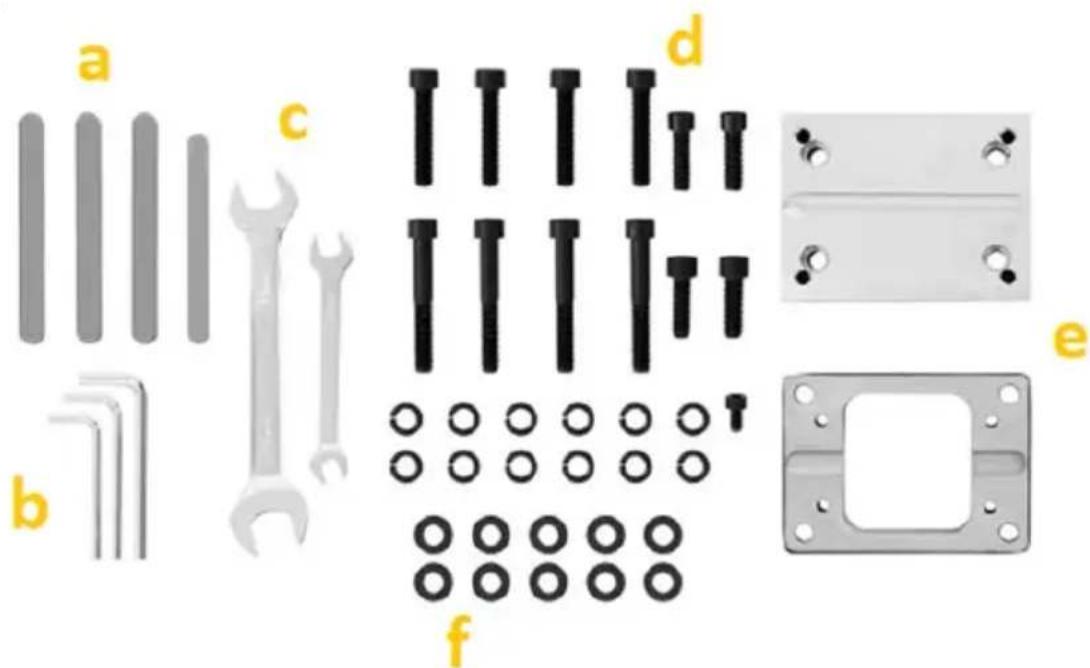

a c d b f e

a. Adapter Stabilisierungsstangen
b. Inbusschlüssel
c. Flachschlüssel
d. Zylinderkopfschrauben
e. Adapter
f. Unterlegscheiben

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Halten Sie das Gerät von allen heißen Oberflächen fern. Das Gerät ist immer auf eier ebenen, stabilen Oberfläche außer Reichweite der Kinder und der Personen mit eingeschränkten psychischen. sensorischen und geistigen Funktionen einzusetzen. Achten Sie bei Vakuumhalterungen darauf, dass sich auf der Oberfläche, an der der Ständer befestigt werden soll, kein Schmutz oder andere lose Elemente befinden und dass das Vakuum selbst ausreicht, um den Ständer und sein Zubehör zu halten.

HINWEIS: Verwenden Sie keine Vakuumhalterungen an gebohrten Decken, Gewölbedecken usw., also in Überkopfpositionen!

ZUSAMMENBAU DES GERÄTS

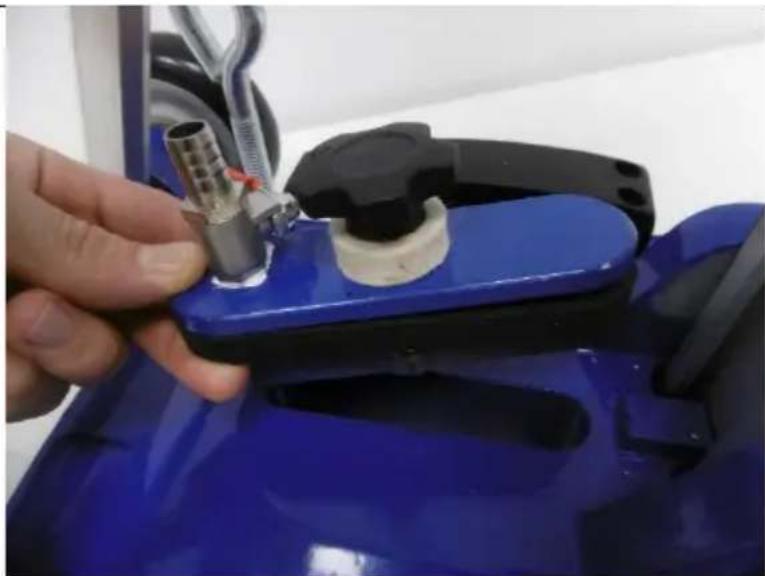

Nach dem Auspacken und Zerlegen des Geräts befestigen Sie das Vakuummodul (G) auf dem Sockel (I), indem Sie es fest anziehen, so dass die Verbindung dicht ist.

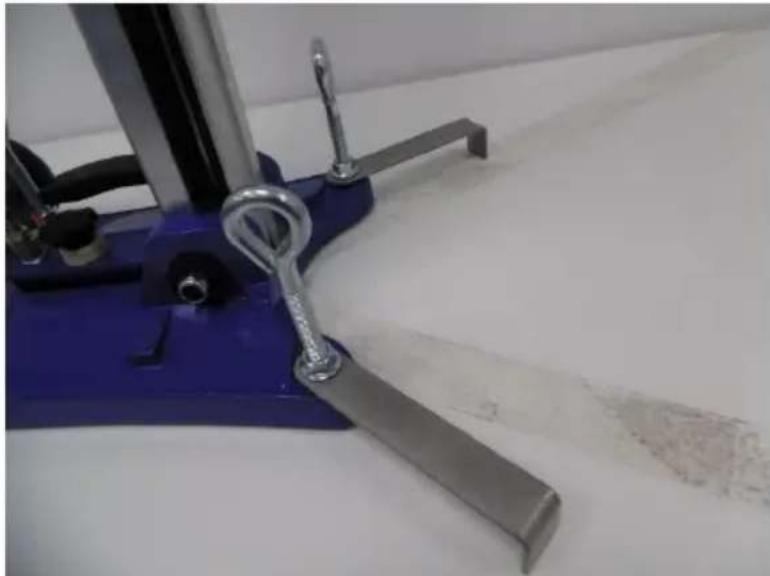

Dann schrauben Sie die beiden Ausleger (K) mit den Nivellierschrauben (J) mit den Kontermuttern von vorne an die Basis.

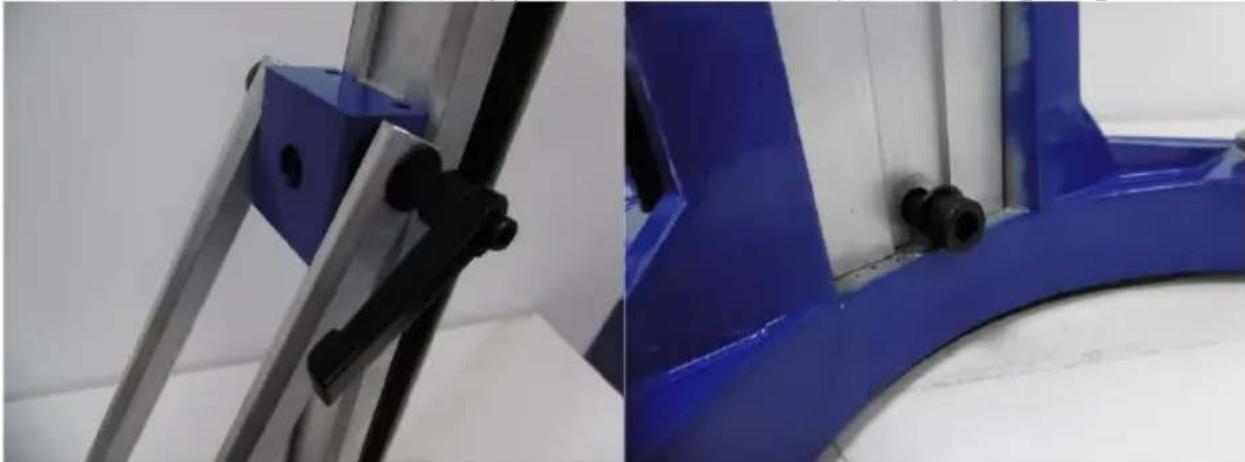

Bringen Sie die Säule (A) in die endgültige, vertikale Position und ziehen Sie die Konstruktionen mit den Hebeln (F) und den Schrauben (E und L) sorgfältig fest.

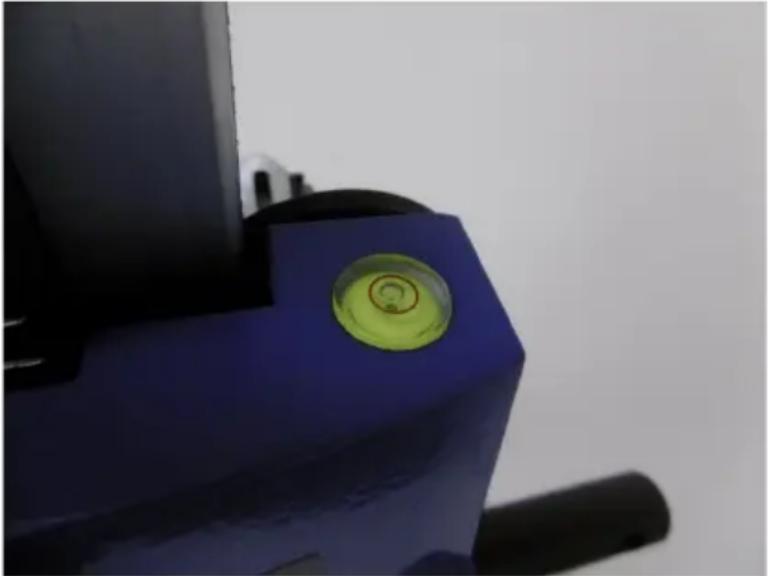

Nivellieren Sie die Struktur mit Hilfe der Libellen (B), indem Sie die Nivellierschrauben (J) am Sockel drehen - ziehen Sie die Muttern erst nach dem Nivellieren fest.

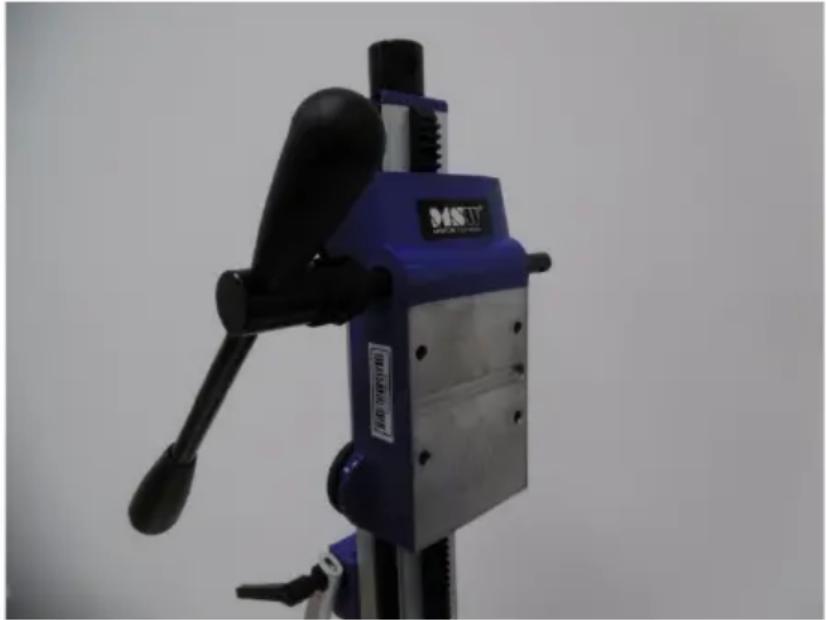

Zum Schluss können Sie die Bohrmaschine am Ständer befestigen - verwenden Sie dazu gegebenenfalls den mitgelieferten Montagesatz. Die Verbindung mit der Vakuumpumpe erfolgt über die pneumatische Schnellkupplung (das männliche Ende befindet sich in der Basis - dem Pneumatikmodul). Schmieren Sie vor der ersten Benutzung das Laufband an der Säule (z. B. mit Universalfett), um einen reibungslosen und störungsfreien Betrieb des Geräts, insbesondere die Bewegung des Laufwagens, zu gewährleisten.

3.3. Arbeiten mit dem Gerät.

• Befestigen Sie die Bohrmaschine auf dem Fahrgestell (C) der Maschine.

• Stabilisieren Sie die Struktur mit den Nivellierschrauben (J) und der Libelle (B), die sich auf dem Wagen befinden.
• Schrauben Sie das Einlassventil am Luftmodul (G) ab und starten Sie die Pumpe.
• Nachdem der Ständer vollständig in den Boden eingesaugt ist, korrigieren Sie ggf. die Höhe (u. a. mit einer Libelle).
  • Die Bohrungen können beginnen.

3.4. Reinigung und Wartung

a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
b) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
c) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
d) Führen Sie regelmäßige Inspektionen des Geräts durch, um die technische Eignung und eventuelle Schäden zu überprüfen.
e) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
f) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. Drahtbürste oder Metallspachtel), da diese die Oberfläche des Gerätematerials beschädigen können.
g) Schmieren Sie regelmäßig die Führungen und Elemente, auf denen sich der Wagen bewegt.
h) Reinigen Sie das Gerät nach jedem Gebrauch.

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
