BEDIENUNGSANLEITUNG MSC 100N Kern

Betriebsanleitung Operating instruction Notice d'utilisation

KERN

MSC 100N

Version 1.4

2025-07

D 1

GB 12

F 23

BG 34

CZ 45

DK 56

E 67

EST 78

FI 89

GR 100

H 111

HR 122

I 133

LT 144

LV 155

NL 166

NO 177

P 188

PL 199

RO 210

SE 221

SK 232

SLO 243

MSC 100

Mechanischer Größenmessstab

Inhaltsverzeichnis

1 Technische Daten 2

1.1 Toleranzen Körpergrößenmessstab 2

2 Konformitätserklärung 3

2.1 Erläuterung der grafischen Symbole 3

3 Geräteübersicht 4

4 Grundlegende Hinweise (Allgemeines).... 5

4.1 Zweckbestimmung 5

4.1.1 Indikation 5

4.1.2 Kontraindikation 5

4.2 Bestimmungsgemäße Verwendung 5

4.3 Nicht bestimmungsgemäße Verwendung / Gegenanzeigen 5

4.4 Gewährleistung......6

4.5 Prüfmittelüberwachung 6

4.6 Plausibilitätskontrolle 6

4.7 Meldung schwerwiegender Vorkommnisse....6

5 Grundlegende Sicherheitshinweise 7

5.1 Ausbildung des Personals 7

5.2 Vermeidung von Kontamination 7

5.3 Vorbereitung zum Gebrauch 7

5.4 Sicherheitsvorschriften 7

6 Auspacken / Aufbauen 8

6.1 Kontrolle bei Übernahme....8

6.2 Verpackung / Rücktransport 8

6.3 Lieferumfang....8

6.4 Wandmontage 8

7 Körpergrößenmessung 9

8 Reinigung, Instandhaltung, Entsorgung.... 11

8.1 Reinigen / Desinfizieren.... 11

8.2 Sterilisation 11

8.3 Wartung, Instandhaltung 11

8.4 Entsorgung 11

1 Technische Daten

KERN	MSC 100N
Messbereich	7.5 – 100 cm
Ablesbarkeit	1 mm
Toleranz	± 5 mm
Abmessungen (B x H x T) mm	1020 x 290 x 50 mm
Temperaturbereich	+10°C ... +40°C
Lagerungstemperatur	- 20°C ... + 60°C
Nettogewicht	ca. 700 g
Zulassung als Medizinprodukt nach (EU) 2017/745	Klasse I mit Messfunktion

1.1 Toleranzen Körpergrößenmessstab

gemessener Wert (cm)	Toleranz (cm)
7.5 - 100	± 0.5

2 Konformitätserklärung

Die aktuelle EG/EU Konformitätserklärung kann online eingesehen werden bei:

www.kern-sohn.com/ce

2.1 Erläuterung der grafischen Symbole

SN WD 20xxx

Größenmesser erfüllen die Anforderungen der Medizinprodukteverordnung (EU) 2017/745

Eindeutige Produktidentifizierung

Ist ein Medizinprodukt

Bezeichnung der Seriennummer jedes Gerätes; angebracht am Gerät und auf der Verpackung.

Nummer hier als Beispiel

2023-09

Kennzeichnung des Herstelldatums des medizinischen Produktes.

Jahr und Monat hier als Beispiel

„Achtung, Begleitdokument beachten“, bzw. „Betriebsanleitung beachten“

Herstellerkennzeichnung des

Medizinischen Produkts samt Adresse

Kern & Sohn GmbH D-72336 Balingen Ziegelei 1

-20 °C

+60°C

10^ / 40^

Temperaturbegrenzung

mit Angabe der unteren und oberen Grenze

(Lagerungstemperatur auf Verpackung)

Temperaturangaben als Beispiel

Temperaturbegrenzung in der Anwendung mit Angabe der unteren und oberen Grenze

(zulässige Umgebungstemperatur)

Temperaturangaben als Beispiel

Information

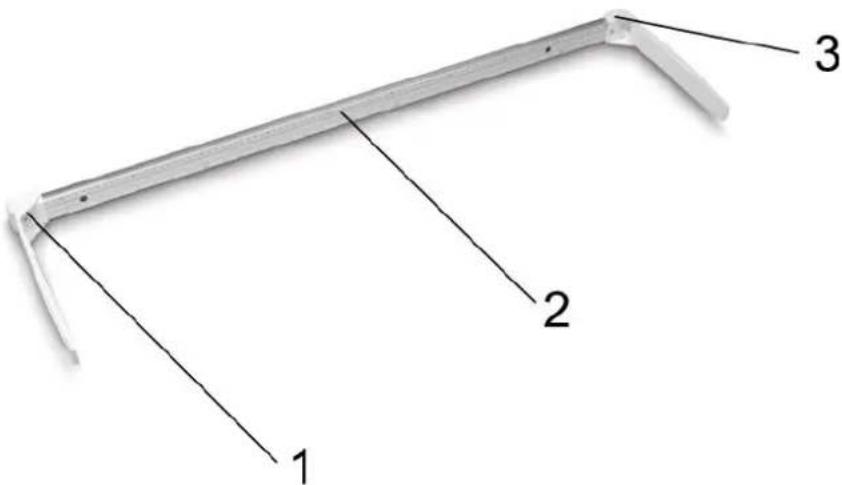

3 Geräteübersicht

1 2 3

1. Festanschlag
2. Messstab
3. Verschiebbarer Anschlag

4 Grundlegende Hinweise (Allgemeines)

Dieser Größenmessstab ist gemäß Medizinprodukteverordnung (EU) 2017/745 für die Bestimmung der Körpergröße in der Heilkunde und für ärztliche Überwachung, Untersuchung und Behandlung vorgesehen.

4.1 Zweckbestimmung

4.1.1 Indikation

Medizinische Größenmesser:

Indikation:

- Bestimmung der Körpergröße im Bereich der Heilkunde

Verwendung:

- Bei Babygrößenmessern wird das Baby vorsichtig zwischen den Kopf- und Fußanschlag gelegt und die Anschläge an den Körper geschoben.

4.1.2 Kontraindikation

Es ist keine Kontraindikation bekannt.

4.2 Bestimmungsgemäße Verwendung

Dieser Körpergrößenmessstab dient zur Größenbestimmung von liegenden Babys in medizinischen Behandlungsräumen. Dieser Körpergrößenmessstab ist geeignet zur Erkennung, Verhütung und Überwachung von Krankheiten.

Dabei ist zu beachten, dass der Körpergrößenmessstab nur mit unverletzter Haut in Berührung kommen darf.

Der Körpergrößenmessstab ist vor jedem Einsatz durch die mit der sachgerechten Handhabung vertraute Person auf den ordnungsgemäßen Zustand zu prüfen.

4.3 Nicht bestimmungsgemäße Verwendung / Gegenanzeigen

Nicht bestimmungsgemäße Verwendung des optionalen Körpergrößenmessstabs

- Der Körpergrößenmessstab darf nur wie in der Betriebsanleitung beschrieben montiert werden.

- Der Körpergrößenmessstab darf nicht konstruktiv verändert werden. Dies kann zu falschen Messergebnissen, sicherheitstechnischen Mängeln sowie zur Zerstörung führen.

- Der Körpergrößenmessstab darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche / Anwendungsgebiete sind von KERN schriftlich freizugeben. Mehr Einzelheiten finden Sie in den Gebrauchsanleitungen des Körpergrößenmessstabs.

4.4 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
  • Veränderung oder Öffnen des Geräts
• Nicht sachgemäße Aufstellung oder Anbau.

- Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnutzung.

4.5 Prüfmittelüberwachung

Bei Körpergrößenmessstäben ist eine messtechnische Überprüfung der Genauigkeit des Messstabes zu empfehlen, aber nicht zwingend notwendig, da die Ermittlung der menschlichen Körpergröße immer mit einer ziemlich großen Ungenauigkeit behaftet ist.

4.6 Plausibilitätskontrolle

Bitte stellen sie sicher, dass die mit dem Gerät ermittelten Messwerte plausibel und dem richtigen Patienten zugeordnet sind, bevor sie die Werte speichern und weiterverwenden.

4.7 Meldung schwerwiegender Vorkommnisse

Alle im Zusammenhang mit diesem Produkt aufgetretenen schwerwiegenden Vorkommnisse sind dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/oder der Patient niedergelassen ist, zu melden.

„Schwerwiegendes Vorkommnis“ bezeichnet ein Vorkommnis, das direkt oder indirekt eine der nachstehenden Folgen hatte, hätte haben können oder haben könnte:

den Tod eines Patienten, Anwenders oder einer anderen Person,

die vorübergehende oder dauerhafte schwerwiegende Verschlechterung des Gesundheitszustands eines Patienten, Anwenders oder anderer Personen,
eine schwerwiegende Gefahr für die öffentliche Gesundheit.

5 Grundlegende Sicherheitshinweise

⇒ Lesen Sie diese Betriebsanleitung vor Aufstellung und Inbetriebnahme sorgfältig durch, auch dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

5.1 Ausbildung des Personals

Für die ordnungsgemäße Verwendung und Pflege des Produkts ist die Betriebsanleitung vom medizinischen Fachpersonal anzuwenden und zu beachten.

5.2 Vermeidung von Kontamination

Zur Vermeidung von Kreuzkontamination (Pilzerkrankung, ...) müssen die mit dem Patienten in Berührung kommenden Teile regelmäßig gereinigt werden.

Empfehlung: Nach jeder Anwendung, welche eine potentielle Kontamination nach sich ziehen könnte (z.B. bei direktem Hautkontakt).

5.3 Vorbereitung zum Gebrauch

• Der Körpergrößenmessstab ist vor jeder Nutzung auf Beschädigungen zu prüfen
• Gerät nicht auf rutschigen Oberflächen oder in vibrationsgefährdeten Räumen verwenden
• Sofern möglich, muss das Produkt beim Transport in seiner Originalverpackung verbleiben. Ist dies nicht möglich, sicherstellen, dass das Produkt gegen Schäden geschützt ist.
• Körpergrößenmessstab darf nur von einer qualifizierten Person verwendet werden.

5.4 Sicherheitsvorschriften

• Betriebsanleitung beachten.
• Beim Verschieben des Messschiebers darauf achten, dass das zu messende Baby keinen Schaden nimmt.
• Die Körpergrößenmessung liefert nur verlässliche Werte, wenn Ferse, Rücken und Kopf gerade ausgerichtet sind.
  • Baby nicht unbeaufsichtigt lassen
• Beim Verschieben des Messschiebers darauf achten, dass weder Hände noch Füße des Säuglings auf dem Messstab liegen
• Falls Messklappe vorhanden sicherstellen, dass diese nach jedem Gebrauch wieder eingeklappt wird, da sonst Verletzungsgefahr besteht.
• Sicherstellen, dass nach jedem Gebrauch die Messklappe wieder eingeklappt wird, da sonst Verletzungsgefahr besteht.
• Körpergrößenmessstab regelmäßig reinigen und desinfizieren
• Um eine korrekte Längenmessung durchzuführen, ist eine zweite Person zu empfehlen.

6 Auspacken / Aufbauen

6.1 Kontrolle bei Übernahme

Verpackung, sowie den Körpergrößenmessstab bei Erhalt auf eventuell sichtbare äußere Beschädigungen überprüfen.

6.2 Verpackung / Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. Für Rücktransport ist nur die Originalverpackung zu verwenden.

6.3 Lieferumfang

• Körpergrößenmessstab
• Betriebsanleitung

6.4 Wandmontage

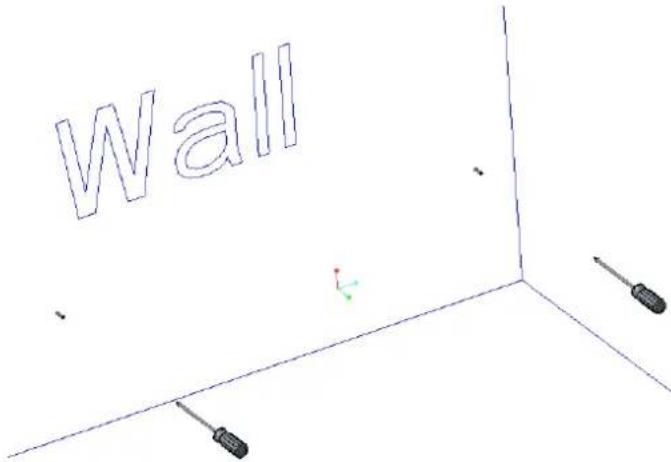

1. Markieren Sie entsprechend der Lochpositionen an der Messleiste zwei Löcher an der Wand und bohren Sie anschließend an diesen Positionen in die Wand. Achten Sie darauf, dass sich die beiden Löcher auf derselben Höhe befinden.

Wall

1. Drücken Sie die Dübel in die Löcher.

Wall

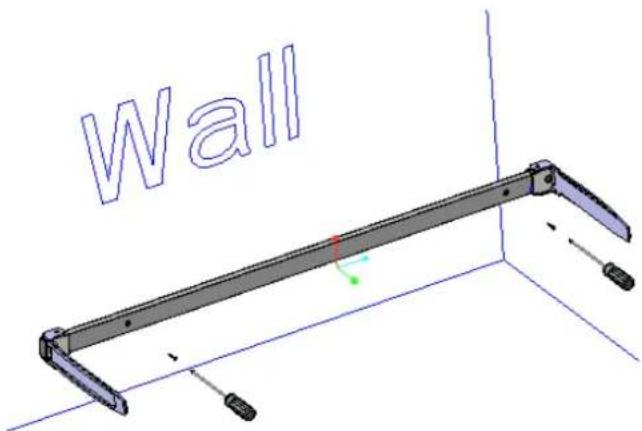

1. Schrauben Sie die Messleiste an der Wand fest.

7 Körpergrößenmessung

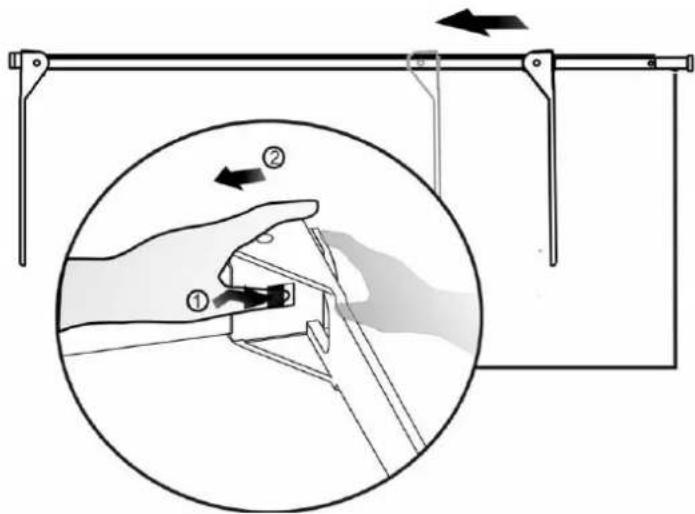

⇒ Messklappe lt. Abb. öffnen

1.

Festanschlag
Verschiebbarer Anschlag

⇒ Zum Verschieben des Anschlags die Verriegelung durch Drücken des schwarzen Knopfes [1] lösen.

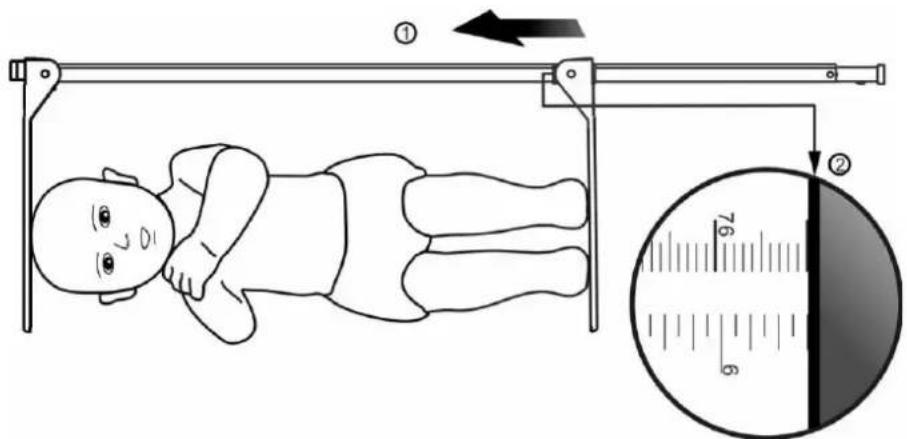

→ Kleinkind so positionieren, dass der Kopf am Festanschlag liegt.

→ Messschieber lt. Abb. bis Anschlag Fersen schieben.

→ Körpergröße an der roten Markierung ablesen.

	⇒ Baby nicht unbeaufsichtigt lassen
	⇒ Beim Verschieben des Messschiebers darauf achten, dass das Baby keinen Schaden nimmt und Hände und Füße nicht auf dem Messstab liegen
	⇒ Die Knie des Babys vorsichtig auf die Waagschale drücken

8 Reinigung, Instandhaltung, Entsorgung

8.1 Reinigen / Desinfizieren

Den Körpergrößenmessstab mit Haushaltsreinigungsmittel oder handelsüblichem Desinfektionsmittel reinigen, z.B. 70% Isopropanol.

Wir empfehlen ein für Wischdesinfektion geeignetes Mittel. Bitte die Hinweise des Herstellers beachten.

Keine scheuernden oder scharfen Reiniger wie Spiritus, Benzin oder Ähnliches verwenden, da diese die hochwertige Oberfläche beschädigen könnten.

Körpergrößenmessstab nicht mit Desinfektionsmittel besprühen, sondern abwischen.
⇒ Verunreinigungen sofort entfernen

8.2 Sterilisation

Sterilisierung des Geräts ist nicht zulässig.

8.3 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.

8.4 Entsorgung

Die Entsorgung der Verpackung und des Körpergrößenmessstabes ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Verwendungsortes durchzuführen.
