BEDIENUNGSANLEITUNG GC-PC 1335 TC EINHELL

Art.-Nr.: 45.018.37 (GC-PC 1335 TC) I.-Nr.: 11016

Art.-Nr.: 45.018.35 (GC-PC 1335 ITC) I.-Nr.: 11016

1A

1B

1C

-2-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Fehlersuchplan

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

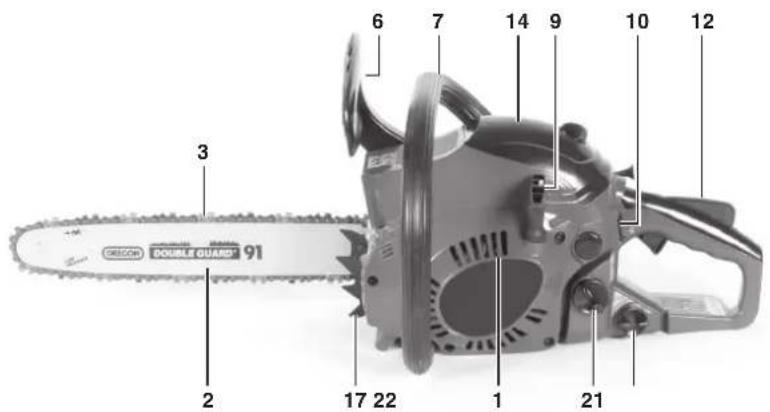

2.1 Gerätebeschreibung (Abb. 1-21)

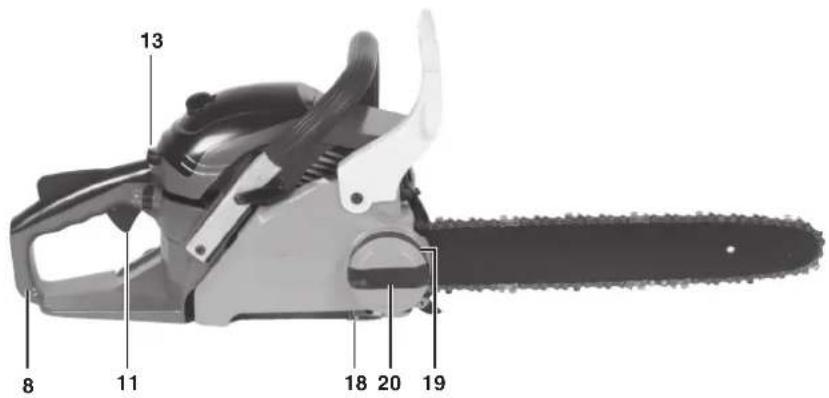

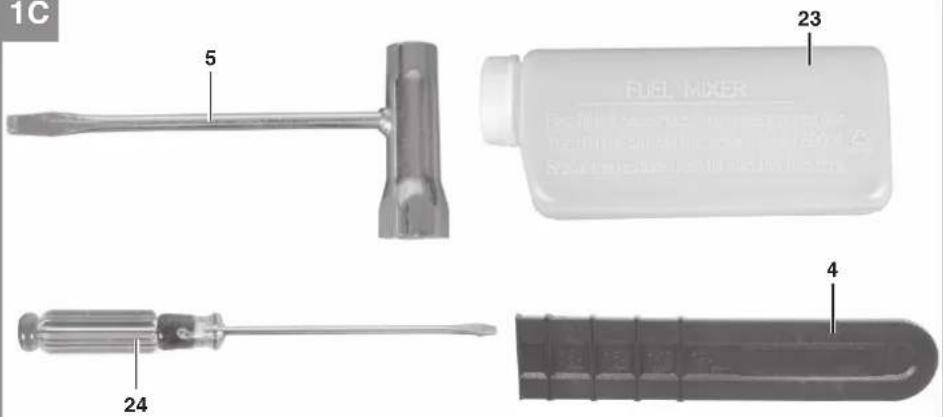

1. Motoreinheit
2. Führungsschiene
3. Sägekette
4. Kettenschutz
5. Zündkerzenschlüssel
6. Vorderer Handschutz (Kettenbremshebel)
7. Vorderer Handgriff
8. Hinterer Handgriff
9. Startergriff

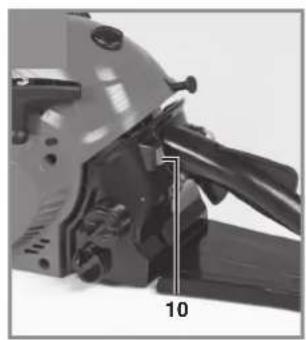

10. Ein-/Aus-Schalter
11. Gashebel
12. Gashebelsperre
13. Choke-Hebel
14. Luftfiterabdeckung

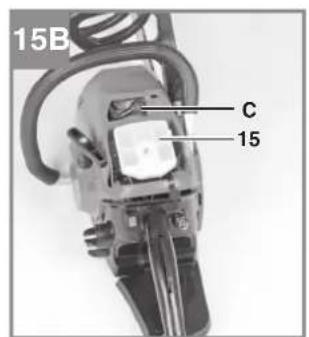

15. Luftfiter
16. Zündkerze
17. Krallenanschlag
18. Kettenfänger
19. Kettenspannad

20. Schienenbefestigungsrad

21. Treibstoff tankkappe

22. Öltankkappe
23. Mischfl asche
24. Schraubendreher
25. Kraftstoff pumpe (Primer)

Sicherheitsfunktionen (Abb.1a/1b)

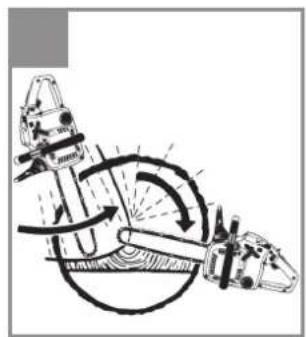

3 SÄGEKETTE MIT GERINGEM RÜCK-SCHLAG hifl Ohnen mit speziell entwickelten Sicherheitseinrichtungen Rückschlagkräfte zu reduzieren und diese better abzufangen.
6 KETTENBREMSHEBEL / HANDSCHUTZ schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Säge vom vorderen Griff abrutschen. Die KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlagen, indem eine laufende Sägekette im Millsekunden angehalten wird. Sie wird vom KETTENBREMSHEBEL aktiviert.
10 EIN-/AUSSCHALTER hält den Motor sofort an, wenn er ausgeschickt wird. Der Stoppschalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten.
12 GASHEBELSPERRE verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist.
18 KETTENFÄNGER mindert die Gefahr von Verletzungen, sollte die Sägekette bei laufend Motor reiben oder entgleiten. Der Kettenauf anger soll eine um sich schlagende Kette auf angen.

Hinweis: Machen Sie sich mit der Säge und ihren Teilen vertraut.

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.

D

• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung
- Sicherheitschinweise

3. Bestimmungsgemäß Verwendung

Das Gerädtient bestimmungsgemäß ausschließlich zum Sagen von Holz. Das Fällen von Bäumen darf nur mit entsprechender Ausbildung erfolgen. Der Hersteller haftet nicht für Schäden die durch nicht bestimmungsgemäß Verwendung oder falsche Bedienung verursacht wurde.

Das Gerätarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Vorsicht! Restrisiken

Auch wenn Sie these Gerät vorschfristsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung des Geräts auftreten:

1. Schnittverletzungen bei Kontakt mit der ungeschützten beziehungsweise rotierenden Sagekette.
2. Schnittverletzungen bei Rückschlag oder anderen ungewolten Bewegungen der Führungsschiene.
3. Verletzungen durch weggeschleuderte Teile

der Sägekette.

1. Verletzungen durch weggeschleuderte Teile des Schnittguts.
2. Schädigung des Gehörs, sofern kein vorgeschriebener Gehorschutz getragen wird.
3. Atemprobleme durch Einatmen schädlicher Gase und Hautverletzungen durch Kontakt mit Benzin.

4. Technische Daten

Motorhubraum. 41cm

Maximale Motorleistung 1,3 kW

Schneidlange 33,5cm

Führungsschienenlange 14" (35 cm)

Kettenteilung (3/8), 9,525 mm

Kettenstarke (0,05), 1,27 mm

Leerlaufdrehzahl 3100 ± 300 min

Maximalrehzahl

mit Schneidgarnitur 11000 min

Kettengeschwindigkeit max. 21 m/s

Tankinhalt. 260 cm3

Öltankinhalt. 210cm

Antivibrierfunktion. .

Zahnung Kettenrad .6 Zahne x 9,525 mm

Nettogewicht ohne Kette

undFruhrungsschiene 4,5 kg

Schalldruckpegel L_pA (ISO 22868)

am Ort des Bedieners 99 dB(A)

Unsicherheit K_ A 3dB(A)

Schalleistungspegel L_WA gemessen

(ISO 22868) 114 dB(A)

Unsicherheit K_WA 3dB(A)

Schalleistungspegel L_WA garantiert

(ISO 2000/14/EC) 114 dB(A)

Unsicherheit K_tw 1,5 m/s²

Unsicherheit K_tw 1,5 m/s²

Zündkerze L8RTF

Elektrodenabstand. 0,6mm

Typ Kette .KANGXIN 3/8LP-53

Oregon 91P053X / Oregon 91P052X

Typ Schwert. Kangxin AP14-53-509P . Oregon 140SDEA041 (518302)

D

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Gefahr: Starten Sie den Motor erst, wenn die Säge fertig montiert ist.

Vorsicht: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

5.1 Anbringen der Leitschiene

Damit die Schiene und die Kette mit Öl versorgt werden, VERWENDEN SIE NUR DIE ORIGINAL-SCHIENE. Das Ölungsloch (Abb. 2A/Pos. A) muß frei von Verunreinigungen und Ablagerungen sein.

1. Stellen Sie safer, dass der Kettenbremshebel zur Position ENTKUPPELT zurückgezogen ist (Abb. 2B).
2. Entfernen Sie das Schierenbefestigungsrad (20). Nehmen Sie die Abdeckung ab (Abb. 2C).

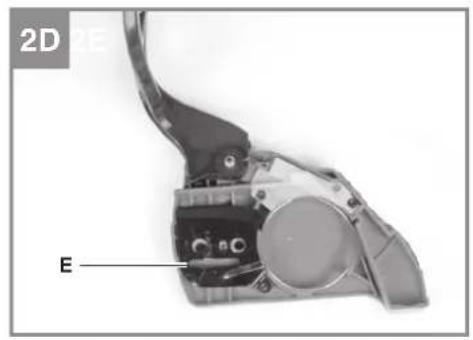

3. Drehen Sie das Kettenspannrad (19) ENT- GEGEN DEM UHRZEIGERSINN, bis die ANGEL (E) (herausstehende Spitze) sich am Ende ihrer Schiebstrecke in Richtung Kupplungswalze und Zahnrad befi ndet (Abb. 2C/2D).

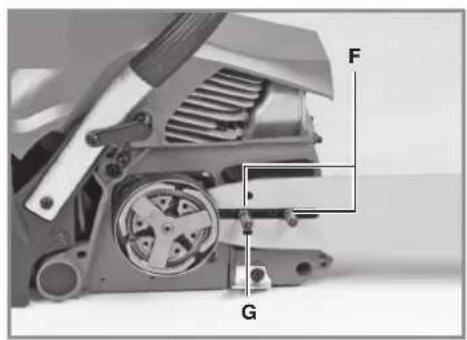

4. Legen Sie das gekerbte Ende der Leitschiene über die Schienenbolzen (F). Richten Sie die Schiene so aus, dass die ANGEL in das Loch (G) in der Leitschiene passt (Abb. 2D/2E).

5.2 Anbringen der Sägekette

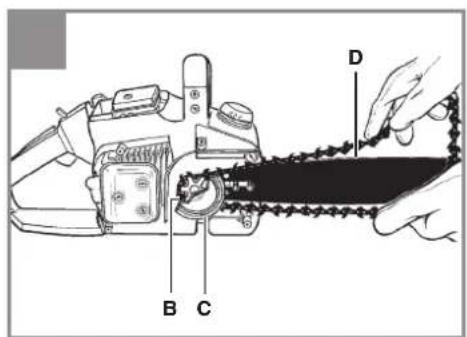

1. Breiten Sie die Kette in einer Schlaufe aus, wobei die Schnittkanten (A) IM UHRZEIGER-SINN um die Schlaufe herum ausgerichtet sind (Abb. 2F).
2. Schieben Sie die Kette um das Zahnrad (B) hinter der Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zahlen eingelegt sein mussen (Abb. 2G).
3. Führer Sie die Antriebsglieder in die Rille (D) und um das Ende der Schiene ein (Abb. 2G).

Hinweis: Die Sägekette konnte am unteren Teil der Schiene etwas herabhängen. Dies ist nomal.

1. Ziehen Sie die Leitschiene nach vorne bis die Kette eng anliegt. Stellen Sie safer, dass sich alle Antriebsglieder in der Rille der Schiene befinden.

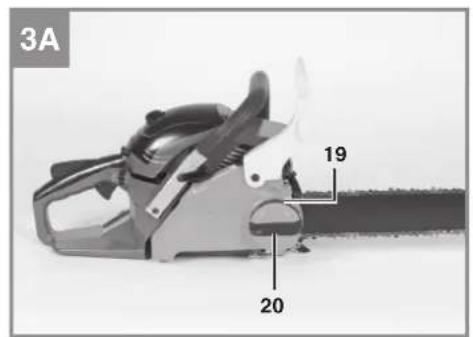

2. Bringen Sie die Kupplungsabdeckung an (Abb. 3A) und drehen Sie das Schierenbefestigungsrad (20) im Uhrzeigersinn um dies zu befestigen. Die Kettearftherein nicht von der Fruhrgsschiene heruntertuten. Ziehen Sie das Schierenbefestigungsrad handfest und folgen Sie den Anweisungen zum Einstellen der Kettenspannung wie in Abschnitt EINSTELLLEN DER KETTENSPANNUNG beschrieben.

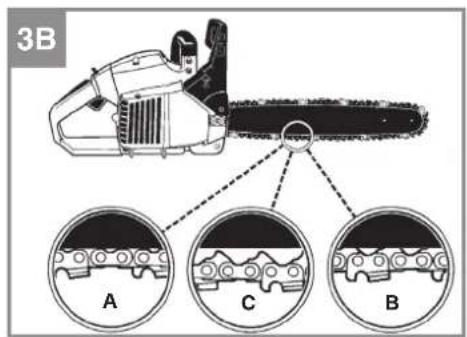

5.3 Einstellen der Kettenspannung

Die richtige Spannung der Sägekette ist außerst wichtig und muss vor dem Starten und während aller Sägarbeiten überprüft werden. Wenn Sie sich die Zeitnehmen, die Sägekette ordnungsgemäß einzustellen, können Sie bessere Schnitte ausführten und die Lebenszeit der Kette verlangert sich. Vorsicht: Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette stets hochfeste Handschuhe.

1. Halten Sie die Spitze der Leitschiene nach offen und drehen Sie das Kettenspannad (19) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen (Abb. 3A). Drehen Sie das Kettenspannad ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prufen Sie, ob die Kette ganz um die Leitschiene angelegt ist (Abb. 3B).
2. Nach dem Justieren, die Spitze der Schiene ist weiterhin oben,ziehen Sie das Schienenbefestigungsrad (20) fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich von Hand ganz herumziehen lasst.

Hinweis: Wenn die Kette sich nur schwer um die Leitschiene drehen lasst oder sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, keine Einstellungen vor:

1. Losen Sie das Schierenbefestigungsrad (20) 1/2 Umdrehung. Lockern Sie die Kettenspannung durch langgames Drehen des Kettenspanrades (19) ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und darüber. Tun Sie dies, bis die Kette sich reibungslos bewegen lasst,

D

aber denenoch eng anliegt. Erhöhen Sie die Spannung, indem Sie das Kettenspannad IM UHRZEIGERSINN drehen.

1. Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene nach oben, und zieren Sie das Schienenbefestigungsrad (20) fest an.

Hinweis: Eine neue Sägekettedehynt sich, sodassie nach ca.5 Schnitten nachgestelltwerden miss.Diesist bei neuen Ketten normal,und das Intervall künftiger Einstellungen nimmt zu.

Hinweis: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich Antriebsrad, Führungsschiene, Kette und das Kurbelwellnager Schneller ab. Abb. 3B informiert über die richtige Spannung A (kalter Zustand) und Spannung B (warmer Zustand). Abb. C zeigt eine zu lockere Kette.

5.4 Treibstoff und Öl

Treibstoff

Verwenden Sie für optimale Ergebnisse normalen, bleifreien Treibstoff gemischt mit speziellem 2-Takt-Öl.

Treibstoff mischung

Mischen Sie den Treibstoff mit 2-Takt-Öl in einem geeigneten Behälter. Schütteln Sie den Behälter, um alles sorgfällig zu mischen.

Hinweis: Verwenden Sie für diese Säge nie reines Benzin. Der Motor wird hierdurch beschädigt und Sie verlieren den Garantieanspruch für diesen Produkt. Verwenden Sie kein Treibstoff gemisch, das länger als 90 Tage gelagert wurde.

Hinweis: Es muss spezielles 2-Takt-Öl, für luftgekehnte 2-Takt-Motoren mit einem Mischungsverhältnis von 1:40 verwendet werden. Verwenden Sie kein 2-Takt-Olprodukt mit einem Mischungsverhältnis von 1:100. Unzureichendes Ölen beschädigt den Motor und Sie verlieren in dieser Fall den Garantieanspruch für den Motor.

Empfohlene Treibstoffe

Einige herkömmliche Benzine sind mit Beimischungen wie Alkohol- oder Atherverbunden gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor lauft zufriedenstendell mit allen Benzinarten zum Zweck des Eigenantriebs, auch mit sauerstoff angereicherten Benzinen. Verwenden Sie am besten bleifreies Normalbenzin.

Ölen von Kette und Führungsschiene

Jedesmal wenn der Treibstoff tank mit Benzin aufgefuilt wird muss auch der Kettenoltank nachgefuilt werden. Es wird empfohlen hierzu handelsübliches Kettenöl zu verwenden.

Motorol und Benzin I Sägekette
Mischung 1:40 I Nur Öl

Prüfungen vor dem Anlassen des Motors

Gefahr: Starten oder bedieren Sie die Sägenie, wenn die Schiene und die Kette nicht richting montiert sind.

1. Füllen Sie den Treibstoff tank (21) mit der richtigen Treibstoff mischung auf (Abb. 4).

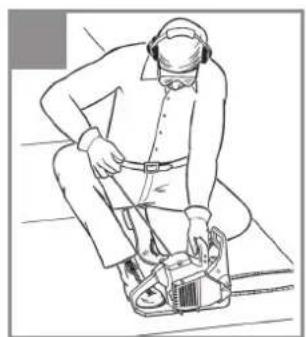

2. Fullen Sie den Öltank (22) mit Kettenöl (Abb. 4).

Nach dem Befüllen von Ketten- und Öltank die Tankdeckel mit der Hand festziehen. Verwenden Sie hierfür kein Werkzeug.

6. Bedienung

Prufen Sie das Gerät vor dem Gebrauch auf eventuelle Schäden und verwenden Sie es nicht wenn Schäden vorhanden sind. Das Gerät dar nur mit aktivierter Kettenbremse gestartet werden. Die Kettenbremse ist aktiviert, wenn der Bremshebel (6) nach vorne gedrückt ist.

Erklärung der Funktionseiste, siehe - Prufende Kettenbremse - Statische Prüfung.

6.1 Kettenbremse

Die Kettensage ist mit einer Kettenbremse versehen, welche die Verletzungsgefahr auf Grund von Rückschlaggefahr mindet. Die Bremse wird aktiviert, wenn Druck auf den Handschutz (6) ausgeübt wird. Z.B. wenn bei einem Rückschlag, die Hand der Bedienungsperson auf den Handschutz (6) schlägt. Bei Aktivierung der Bremse halt die Kette (3) abrupt an.

D

Warning: Die Kettenbremse hat davon den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu mindern; sie kann jedoch keinen angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prufen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß Funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden, nach Wartungsarbeiten und wenn die Kettensäge starken Stößen ausgesetzt oder fallen gelassen wurde.

6.1.1 Prüfen der Kettenbremse (Abb. 5A/5B/6)

Statische Prüfung (bei abgestelltem Motor)

Kettenbremse deaktiviert (Kette (3) frei verschiebbar)

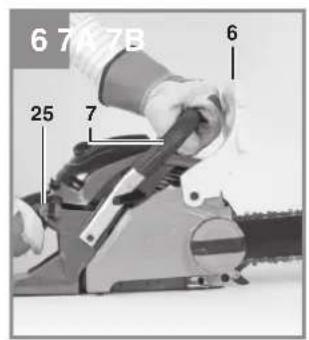

1. Ziehen Sie den vorderen Handschutz (6) in Richtung des vorderen Handgriffs (7). Der vordere Handschutz (6) muss hörbar einrasten. (Abb. 5A)
2. Die Kette (3) muss sich auf der Führungs-schiene (2) verschiben halten.

Kettenbremse aktiviert (Kette (3) blockiert)

1. Drucken Sie den vorderen Handschutz (6) in Richtung Führungsschiene (2). Der vordere Handschutz (6) muss hörbar einrasten. (Abb. 5B)
2. Die Kette (3)arf sich auf der Führungsschie- ne (2) nicht verschiben setzen.

Hinweis: Der vorder Handschutz (6) sollte in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spuren, oder der vorder Handschutz (6) nicht einrastet, verwenden Sie die Säge nicht. Bringen Sie sie zur Reparatur zum autorisierten Kundendienst.

Dynamische Prüfung (Motor wird gestartet)

1. Stellen Sie die Säge auf eine harte, ebene Fläche.
2. Mit der linken Hand halten Sie den vorderen Handgriff (7) fest.
3. Starten Sie die Kettensäge nach Startanweisung. (siehe 6.2 bzw. 6.3)
4. Deaktivieren Sie die Kettenbremse (Ziehen Sie den vorderen Handschutz (6) in Richtung des vorderen Handgriffs (7)). (Abb. 5A)
5. Greifen Sie den hinteren Handgriff (8) mit der rechten Hand.
6. Geben Sie nach einer kurzen Aufwärmphase Vollgas. Drücken Sie mit dem Handrücken der linken Hand den vorderen Handschutz (6) in Richtung Führungsschiene (2). Dadurch

wird die Kettenbremse aktiviert. (Abb. 6)

Gefahr: Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Halten Sie die Säge mit beiden Handen fest und achten Sie auf einen gute Griff. Die Säge darf keine Gegenstände berühren.

1. Die Kette (3) muss abrupt stoppen. Lassen SiesofarndGashebel(11)los,wenndie Kette(3)stillstood.

Gefahr: Wenn die Kette (3) nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zur Instandsetzung zum autorisierten Kundendienst.

6.1.2 Prüfen der Kupplung

Fuhren Sie regelmäßige Funktionskontrollen der Kupplung durch. Prufen Sie die Kupplung vor dem ersten Schnitt, nach mehrmaligem Schneiden, nach Wartungsarbeiten und wenn die Kettensäge starken Stöhen ausgesetzt oder fallen gelassen wurde.

1. Starten Sie die Kettensäge, nach Startanweisung. (siehe 6.2 bzw. 6.3)
2. Betätigten Sie kurz den Gashebel (11) und halten ihn wieder los um sicherzustellen, dass die Arretierung der Drosselklappe gelost wurde und der Motor im Leerlauf lauft.
3. Die Kette (3) muss im Leerlauf stoppen.

Die Kupplung ist so ausgelegt, dass beim Anheben der Leerlaufdrehzahl um das 1,25 fache, keine Kettenbewegung festgestellt werden darf.

Gefahr: Wenn die Kette (3) nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zur Instandsetzung zum autorisierten Kundendienst.

Gefahr: Aktivieren Sie immer die Kettenbremse (6) bevor Sie den Motor starten.

6.2 Starten bei kaltem Motor (7A-7D)

Füllen Sie den Tank mit einer angemessenen Menge BenzinÖl-Gemisch. (Siehe Punkt 5.3)

1. Gerät auf eine harte, ebene Fläche stellen.
2. Ein-/ Aus-Schalter (10) auf, I" schalten. (Abb. 7A)
3. Kraftstoff pumpe (Primer) (Abb. 6/Pos. 25) 10x drucken.
4. Choke-Hebel (13) herausziehen (Abb. 7B)

Hinweis: Durch Betätigten des Choke-Hebs (13) wird auch die Drosselklappe leicht geffnet und in dieser Stellung arretiert. Dies hat eine Anhebung der Leerlaufdrehzahl zur Folge, die

D

Säge startet Schneller.

1. Das Gerät gut festhalten und den Startergriff (9) bis zum ersten Widerstand herausziehen. Zeit den Startergriff (9) 3x rasch anziehen. (Abb. 7C/7D)
2. Choke-Hebel (13) hineindrücken.
3. Das Gerät gut festhalten und den Startergriff (9) bis zum ersten Widerstand Herausziehen. Jetzt den Startergriff (9) mehrmals schnell anziehen, bis der Motor startet. (Abb. 7D) Hinweis: Den Startergriff (9) nicht zurückschleudern halten. Dies kann zu Beschädigungen führen. Ist der Motor gestartet, das Gerät ca. 10 Sek. warmlaufen halten.

Warning: Aufgrund der leicht geöffneten Drosselklappe beginnt das Schneidwerkzeug bei gestartetem Motor zu arbeiten. Betätigten Sie kurz den Gashebel (11). Die Arretierung der Drosselklappe wird gelost und der Motor keht in den Leerlauf zurück. (Abb. 7C)

1. Sollete der Motor nach 8 Zugen am Startergriff nicht starten, wiederholen Sie die Schritte 1-7.

Zur Bechtung: Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie den Abschnitt „Fehlerbehebung am Motor". Zur Bechtung: Ziehen Sie die Schnur des Startergriff s stets gerade hersa. Wird sie in einem Winkel herausbezogen, entsteht Reibung an der Ose. Durch diese Reibung wird die Schnur durchgescheuert und nutzt sich schneller ab. Halten Sie stets den Startergriff, wenn sie die Schnur wieder einzieht. Lassen Sie den Startergriff nie aus dem ausgezogenen Zustand zurückschnellen.

6.3 Starten bei warmem Motor (7A-7D)

Das Gerat stand fur weniger als 15-20min still

1. Gerät auf harte, ebene Fläche stellen.
2. Ein-/ Aus-Schalter (10) auf,1 schalten. (Abb. 7A)
3. Das Gerät gut festhalten und den Startergriff (9) bis zum ersten Widerstand herausziehen. Jetzt den Startergriff (9) mehrals schnell anziehen, bis der Motor startet. Das Gerät soll nach 1-2 Zügen starten. Falls die Maschine nach 6 Zügen immer noch nicht startet, wiederholen Sie die Schritte 1-7 unter 6.2. (Abb. 7D)

6.4 Anhaltendes Motors

1. Lassen Sie den Gashebel los, und warten Sie, bis der Motor im Leerlauf lauft.
2. Stellen Sie den Ein-/Ausschalter auf "Stop (0) um den Motor zu stoppen.

Hinweis: Um den Motor im Notfall anzuhalten, aktivieren Sie die Kettenbremse und stellen Sie den Ein-/ Ausschalter auf "Stop (0)"

6.5 Allgemeine Anleitungen zum Schneiden
Gefahr: Das fällen eines Baumes ist ohne Aus-
bildung nicht erlaubt.

Fallen

• Fällen bedeutet das Absagen eines Baumes. Kleine Bäume mit einem Durchmesser von 15-18 cm werden gewöhnlich mit einem Schnitt abgesagt. Bei früerten Bäumen müssen Kerbschnittene angesetzt werden. Kerbschnittte bestimmmen die Richtung, in die der Baum fallen wird.
  Vor dem Schneiden solle ein Rückzugspfad (A) geplant und freiegelt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 8 dargestellt ist.
• Beim Fällen eines Baumes an einem Hang solte sich die Bedienungsperson der Kettenäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen hochstwahrscheinlich den Hang herunterrollen oder -rutschen wird.
  Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigten Sie vor dem Schneiden die Anordnung großerer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen (Abb. 8).
• Fällen Sie keinen Baum, wenn ein starker oder sich wechseln der Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fällen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen können. Verständigen Sie im Zweifelsfall das für die Leitung zuständigeAmt(before Sie den Baum fällen.

D

Allgemeine Richtlinien fur das Fallen von Bäumen (Abb. 9)

Gewöhnlich besteht das Fällen aus 2 Haupt Schnitten: Einkerben (C) und Fällschnitt (D).

• Beginnen Sie mit dem oberen Kerbschnitt (C) auf der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fällen des Baumes so langwe wie möglich zu kontrollieren.
• Treten Sie nie vor einen Baum, der eingekerbt ist. Führn Sie den Fällschnitt (D) auf der anderen Seite des Baumes ca. 3-5 cm oberhalb der Kerbkante (C) aus. Sagen Sie den Baumstamm Nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt (F) hält den Baum. Wenn der Stamm vollständig durchgesagt wird, konnen Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fällhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschädtzen. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sieihn umstoßen.
• Prüfen Sie vor Ausführung des endgültigen Schnits, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind.

Fällschnitt

Verhinder Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz-oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 10).
- Wenn der Durchmesser des zu schneidenen den Holzes länger ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung 11.
- Wenn der Fällschritt sich dem Ankerpunkt nähert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt,ziehen Sie die Säge aus dem Schnitt hersa, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugspfad (Abb. 8).

Entfernen von Zweigen

Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschritten ist (Abb. 12). Unter Spannung stehende Zweige müssen

von unter hereauf geschritten werden, damit die Kettensäge sich nicht verklemmt.
- Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

Zuschneiden der Länge

Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einen gute Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sagen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beiden Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unter nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie daraufuf, dass die Kette beim Zuschneiden nicht in den Boden schnedet, Denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.
1. Stamm der Gesamtlänge nach abgestützt: Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Abb. 13A).
2. Stamm an einem Ende abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von unter nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 13B).
3. Stamm an beiden Enden abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von oben nach unter, um ein Absplittern zu vermeiden. Schneiden Sie dann von unter auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 13C).
Die Beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstücke oder über Stützblocke angehoben und abgestützt werden. Stellen Sie safer, dass der zu schneidende Stamm sicher abgestützt ist.

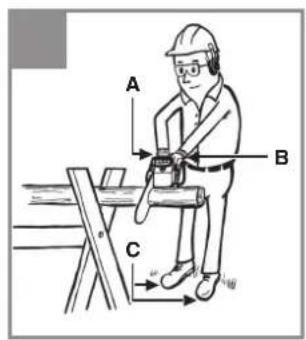

Zuschneiden der Länge auf dem Sägebock (Abb. 14)

Zu Ihrer Sicherheit und zum Erleichtern der Sägerarbeiten ist die richtige Position für einen vertikalien Langenzuschnitt erforderlich.

A. Halten Sie die Sage mit beiden Händen fest und führen Sie sie beim Schneiden rechts an Ihr dem Körper vorbei.

D

B. Halten Sie den linken Arm so gerade wie möglich.
C. Verteilen Sie Ihr Gewicht auf beiden Fübe. Hinweis! Achten Sie während der Sägerarbeiten stets darauf, dass Sägekette und Führungsschiene ausreichend geöhlt sind.

7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Zündkerzenstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Wartung

Warning: Alle Wartungsarbeiten an der Kettensäge abgesehen der in dieser Anleitung aufgelisteten Punkte dürfen nur vom autorisierten Kundendienst durchgefuhrt werden

7.2.1 Luftfi Iter

Hinweis: Bedieren Sie die Säge nie ohne den Luftfiter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigtihn. Halten Sie den Luftfilter sauber! Der Luftfilter muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

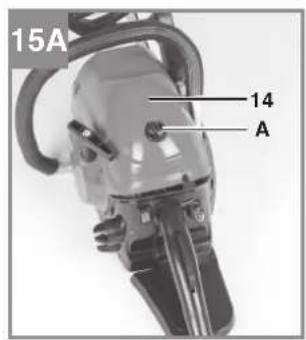

Reinigung des Luftfils Iters (Abb. 15A/15B)

1. Entfernen Sie die obere Luftfli Iterabdeckung (14), indem Sie die Befestigungsschaube (A) der Abdeckung entfernen. Die Abdeckung lassst sich dann abnehmer (Abb. 15A).
2. Heben Sie den Luftfi Iter (15) Heraus (Abb. 15B).
3. Reinigen Sie den Luftfli Iter. Waschen Sie den Filter in sauberer, warmer Seifenlauge. Lassen Sieihn an der Luft vollständig trocken werden.

Hinweis: Es ist ratsam, Ersatzfilter vorrattig zu haben.
4. Setzen Sie den Luftfi Iter ein. Setzen Sie die Luftfi Iterabdeckung (14) auf. Achten Sie darauf, dass die Abdeckung passgenau aufgesetzt ist. Ziehen Sie die Befestigungsschraube der Abdeckung an.

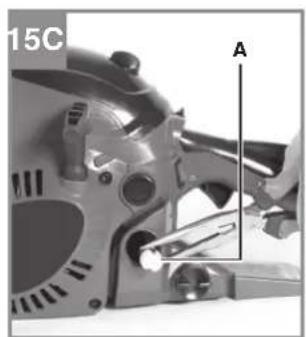

7.2.2 Treibstofffilter (Abb. 15C)

Hinweis: Betreiben Sie die Säge nie ohne den Treibstofffilter. Nach jeweils 100 Betriebsstunden muss der Treibstofffilter gereinigt oder bei Beschädigung ersetzt werden. Entleeren Sie den Treibstoff tank ganz, bevor Sie den Filter auswechseln.

1. Nehmen Sie die Treibstoff tankkappe ab.
2. Biegen Sie einen weichen Draht zurecht.
3. Stecken Sieihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoff schlauch ein. Ziehen Sie den Treibstoff schlauch behutsam zur Öffnung, bis Sieihn mit ihren Fingern ergreifen können.

Hinweis: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

1. Heben Sie den Filter aus dem Tank heraus.
2. Ziehen Sie den Filter mit einer Drehbewegung ab und reinigen Sieihn. Wenn er beschädigt ist, entsorgen Sie den Filter.
3. Setzen Sie einen neuen oder den gereinigten Filter ein. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz.
4. Fullen Sie den Tank mit frischem Treibstoff gemisch auf. Siehe Abschnitt TREIBSTOFF UND OL. Setzen Sie die Kappe des Tanks auf.

7.2.3 Zündkerze (Abb. 15A/15B)

Hinweis: Damit der Sagemotor leistungsfähig bleibt, muss die Zündkerze sauber sein und den richtigen Elektrodenabstand haben. Die Zündkerze muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

1. Stellen Sie den Ein-/Ausschalter auf "Stop (0)"
2. Entfermen Sie die Luftfiterabdeckung (14), indem Sie die Befestigungsschraube (A) der Abdeckung entfermen. Die Abdeckung lasst sich dann abnehmer (Abb. 15A)

D

1. Entfermen Sie den Luftfi Iter (15) (Abb. 15B).
2. Ziehen Sie das Zündkabel (C) durch Ziehen und gleichzeitiges Drehen von der Zündkerze ab (Abb. 15B).
3. Entfernen Sie die Zündkerze mit einem Zünd- kerzenschlüssel.
4. Reinigen Sie die Zündkerze mit einer Kupferdrahtbürste oder setzen Sie eine neue ein.

7.2.4 Vergasereinstellung

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kundendienst.

Hinweis: Sie darüber keinerlei Einstellungen am Vergaser selbst vornehmen!

7.2.5 Führungsschiene

• Fetten Sie den Stern der Führungsschiene alle 10 Betriebsstunden. Dies ist erforderlich, damit ihre Kettensäge die optimale Leistung erzielen kann. (Abb. 16) Reinigen Sie das Ölungsloch, setzen Sie die Fettpresse (nicht im Lieferumfang enthalten) an und pumpen Sie Fett in das Lager, bis es auf der Außen-seite herausgedruckt wird.
• Reinigen Sie die Nut, in der die Kette lauft, und die Öleintrittsbohrung regelmäß mit einem im Handel erhältlichen Reinigungswerkzeug. (Abb. 17A) Dies ist wichtig um eine optimale Schmierung von Führungssschiene und Kette während des Betriebs zu gewährleisten.
• Entfernen Sie Grate und scharfe Kanten an der Führungsschiene (2), durch vorsichtiges Feilen mit einer Flachfeile. (Abb. 17B)
  Wenden Sie die Führungsschiene (2) alle 8 Arbeitsstunden, damit sich diese an Oberund Unterseite gleichmäßig abnutzt.

Öldurchlässe

Öldurchlässe auf der Schiene sollenen gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten.

Hinweis: Der Zustand der Oldurchlässe lasst sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette weniger Sekunden nach Anlassen der Sage automatisch Öl ab. Die Sage besitzt ein automatisches Ölsystem.

Automatische Kettenschmierung

Die Kettensäge ist mit einem automatischen Ölsystem mit Zahradantrieb ausgestattet. Es versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schienenplatte.

Die Kettenschmierung wurde werkseitig optimal eingestellt. Solten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kundendienst.

Auf der Unterseite der Kettensäge befi ndet sich die Einstellschraube (A) für die Kettenschmierung (Abb. 21). Linksdrehen erhöht die Kettenschmierung Rechtsdrehen verringer die Kettenschmierung.

Zum Überprüfen der Kettenschmierung die Kettensäge mit der Kette über ein Blatt Papier halten und ein paar Sekunden Vollgas geben. Auf dem Papier kann die jeweils eingestellte Ölmenge überprüft werden.

Prufen Sie regelmäßig, ob die Kettenschmierung ordnungsgemäß Funktioniert. Testen Sie die Kettenschmierung vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeder Fall nach Wartungsarbeiten.

Ölen der Kette

Vergewissern Sie sich stets, dass das automatische Ölsystem richtig Funktioniert. Achten Sie auf einen stets gefüllten Öltank.

Während der Sägerarbeiten mussen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit der Leitschiene zu verringn.

Die Schiene und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu weniger Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu weniger Öl erkennt man an Rauchentwicklung oder Verfürbung der Schiene.

D

7.2.6 Wartung der Kette

Scharfen der Kette

Hinweis: Eine scharfe Kette erzeugt wohlgelformte Späne. Wenn die Kette Sagemehl erzeugt, muss sie geschärft werden.

Zum Scharfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu halten. Wenn Sie sich das Scharfen ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst.

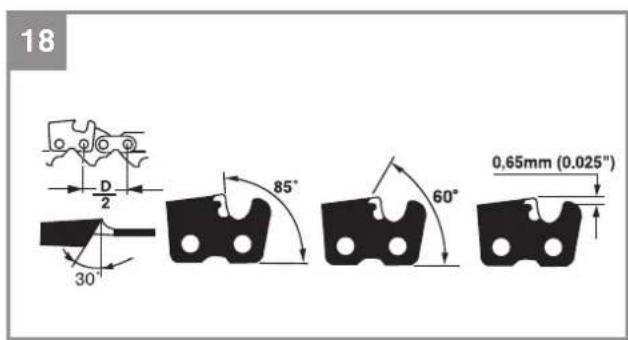

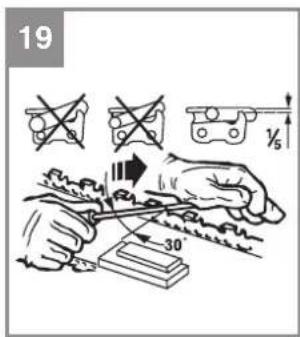

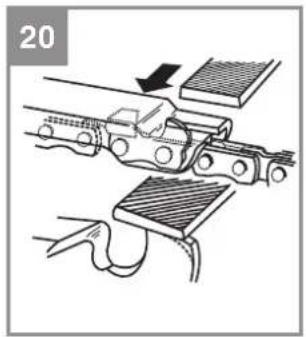

Kette schärfen (Abb. 18)

Scharfen Sie die Kette mit Schutzhandschuhen und einer runden Feile.
Scharfen Sie die Spitzen nur mit nach außen gerichteten Bewegungen (Abb. 19) und beachten Sie die Werte gemäß Abb. 18.
Nach dem Scharfen müssen die Schneidglieder alle gleich breit und lang sein.

Nach 3-4 maligem Scharfen der Schneidglieder mussen Sie die Höhe der Tiefenbegrenzer prufen, und diese ggf. mit einer flachen Feile kürzen, und dann die vordere Ecke abrunden (Abb. 20).

Die vorderen Kanten feilen Sie rund.

7.3 Lagerung und Transport

Bringen Sie vor Transport und Lagerung der Kettensäge den Kettenschutz (4) an.

Hinweis: Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

Verstuen der Kettensäge

Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfürVBorbereitet werden. Andernfalls verdunstet der im Vergaser befandliche, restliche Treibstoff und lasst einen gummartigen Bodensatz zurück. Dies konnte den Starterschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstoff tankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.

2. Starten Sie den Motor und halten Sie ihn laufen, bis die Säge anhalt, um den Treibstoff aus dem Vergaser zu entfernen.

3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).
4. Reinigen Sie die Maschine gründlich.

Hinweis: Verstauen Sie die Säge an einem trockenen Ort und welt entfern't von möglichen Entzündungsquellen, z.B. Ofen, HeiBwasserboiler mit Gas, Gastrockner, etc.

Fuhren Sie die Inbetriebnahme nach Lagerung wie im Absatz,5. Vor Inbetriebnahme" beschrieben durch.

Transport

• Betätigen Sie die Kettenbremse.
• Sichern Sie die Kettensäge gegen Verrutschen um Kraftstoffverlust, Schäden oder Verletzungen zu vermeiden.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden; Typ des Gerätes

• Artikelnummer des Ge
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preis und Info finden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

9. Fehlersuchplan

Problem Mögliche Ursache Korrektur
Der Motor startenicht, oder er star-tet, aber lauft nichtweiter.	- Falscher Startverlauf.- Zu viel Kraftstoff im Brennraum durch fehlgeschlagene Startversu-che.- Falsch eingestellter Vergaser.- Verrußte Zündkerze.- Verstopfter Treibstoff -Filter.	- Beachten Sie die Anweisungen in dieser Anleitung.- Warten Sie ca. 30 Minuten bis sich der Kraftstoff im Brennraum ver- fluchtigt hat, bevor Sie einen weite- ren Startvorgang durchführren.- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.- Zündkerze reinigen/Elektrodenab- stand einstellen oder ersetzen.- Ersetzen Sie den Treibstoff -Filter.
Der Motor startet,aber er lauft nichtmit voller Leistung.	- Falsche Hebelposition am Choke.-VerschmutzterLuftfi Itter-FalscheingestellteVergasermi-schung.	- Hebel auf korrekte Position bringen.- Filter entfernen, reinigen und erneut einsetzen.- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.
Motorstottert-FalscheiingestellteVergasermi-schung.		- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.
Keine Leistung beiBelastung	- Falsch eingestellte Zündkerze.	- Zündkerze reinigen/Elektrodenab- stand einstellen oder ersetzen.
Motor lauft sprung-haft	-FalscheingestellteVergasermi-schung.	- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.
ÜbermöbigvielRauch.	- Falsche Treibstoffmischung.	- Verwenden Sie die richtige Treib- stoff mischung.
Keine Leistung beiBelastung	- Kette stump-Fette locker	- Kette schärfen oder neue Kette ein-legen- Kette spannen
Motor stirbt ab	- Benzintank leer- Kraftstofffilter im Tank falsch positi-oniert	- Benzintank füllen- Benzintank komplett aufflullen oder Kraftstofffilter im Benzintank anders positionieren
Ungenügend Ket-tenschmierung(Schwert und Kette werden heiß)	- Kettenöltnank leer- Öleintrittsbohrung verstopf	- Kettenöltnank aufflullen- Öleintrittsbohrung reinigen/Nut der Führungsschiene reinigen

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beisiel
Verschleibeile*	Schwert, Zündkerze, Luftfilter, Benzinfilter
Verbrauchsmaterial/Verbrauchsteile*Sägekette
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch uber die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlägerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6-94405 Landau/Isar (Deutschland)

GB

Table of contents

Antivibreringsfunktion .

Tandstørrelse kaehedjul ....6 tander x 9,525 mm

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Antivibrationsfunktion

Kuggar kedjehjul 6 kuggar x 9,525 mm

4. Technische gegevens

Cylinderinhoud van de motor 41 cm3
Maximaal motorvermogen 1,3 kW
Snijlengte 33,5cm
Lengte geleiderail 14" (35 cm)
Kettingdeling (3/8), 9,525 mm
Kettingdikte (0,05), 1,27 mm
Stationair toerental 3100 ± 300 min
Maximaal toerental met snijgereedschap 11000 min
Kettingsnelheid max. 21 m/s
Tankinhoud 260 cm3
Olietankinhoud 210 cm3
Anti-trilfunctionie
Tanding kettingwiel 6 tanden x 9,525 mm
Nettogewicht zonder ketting en geleiderail .4,5 kg Geluidsdrukniveau LPA (ISO 22868)
op de planta van de bediener 99 dB(A)
Onzekerheid K. 3 dB(A)
Geluidsdrukniveau LWA gemeten (ISO 22868) 110 dB(A)
Onzekerheid KWA 3 dB(A)
Geluidsdrukniveau LWA gegarandeerd (ISO 2000/14/EC) 114 dB(A)
Trilling ahv (voorste handgreep) (ISO 22867) max. 7m / s^2
Onzekerheid K_w 1,5 m/s
Trilling ahv (achterste handgreep)
(ISO 22867) max. 6,5m / s^2
Onzekerheid K. 1,5 m/s
Bougie .L8RTF
Elektrodenafstand 0,6 mm
Type ketting .KANGXIN 3/8LP-53 Oregon 91P053X / Oregon 91P052X
Type zwaard .Kangxin AP14-53-509P Oregon 140SDEA041 (518302)

NL

Automatische kettingsmering

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Benzin-Kettensäge GC-PC 1335 I TC / GC-PC 1335 TC (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

X 2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

Notified Body: Intertek Deutschland GmbH; Stangenstraße 1

70771 Leinfelden-Echterdingen

Notified Body No.: 0905

Reg.No.:16SHW1098-01

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured Lth = 109.6 dB( A) ; guaranteed Lth = 114 dB( A)

P=1,3KW; L/0=cm

Notified Body

2004/26/EC

Emission No.: e1197 / 68SA2012/46338000

Standard references: EN ISO 11681-1; EN ISO 14982

Landau/Isar, den 12.04.2016

Yong Product-ManagementWeichselgartner/General-Manager

First CE:16

Art-No.:45.018.35 I-No.:11016
