BEDIENUNGSANLEITUNG H-F 1000 Herkules

DE Originalbetriebsanleitung Kettenfl aschenzug

BA Originalne upute za uporabu Vitlo s lancem

Art.-Nr.: 22.501.04 I.-Nr.: 11025

1 2 3 4 1 2 7

2 6 5

-2-

DE

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

-3-

DE

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

1. Die Nennlastbegrenzung darf nicht überschritten werden, da eine Überlastung den Kettenzug beschädigen oder die Hebekapazität in Zukunft reduzieren kann.
2. Verwenden Sie keine elektrischen Vorrichtungen, um den Kettenzug zu bedienen. Dieser Kettenzug ist nur für Handbedienung ausgelegt.
3. Versuchen Sie nicht die Lastkette zu reparieren. Bei Beschädigung darf die Lastkette nur durch einen Fachmann gewechselt werden. Die Lastkette muss mit einer neuen Kette des gleichen geschweißten und gehärteten Stahls mit der gleichen Größe und gleichen Stärke ausgetauscht werden.
4. Die Lastkette bitte vor Gebrauch schmieren.
5. Die Bremsoberfl ächen dürfen nicht geschmiert werden. Die Bremse muss trocken gehalten werden.
6. Sicherstellen, dass die Lastkette keine Knoten enthält. Befi nden sich Knoten in der Lastkette, müssen diese vor Gebrauch gelöst werden.
7. Sicherstellen, dass die Lastkette vor jedem Gebrauch an den Lastendstift eingehängt ist.
8. Stehen Sie in derselben Stellung und mit demselben Winkel wie das Antriebsrad, wenn

Sie die Handkette ziehen. Ziehen Sie bitte nicht mit einem schrägen Winkel. Es ist eine sichere Stellung einzunehmen.

1. Die Last nicht über Personen heben. Niemand erlauben unter die Last zu treten. Wenn Sie eine Last heben wollen, bitte Personen im umliegenden Bereich warnen.
2. Keine Personen mit dem Kettenzug heben.
3. Die Last muss fest im Haken halten. Versuchen Sie nicht die Last mit der Spitze des Lasthakens zu heben.
4. Die Handkette gleichmäßig ziehen, um plötzliche Stöße oder Verwicklungen zu vermeiden.
5. Wenn die Kette versperrt ist oder nicht weiter gezogen werden kann, hören Sie bitte auf. Kontrollieren und beseitigen Sie das Problem. Versuchen Sie nicht, den Kettenzug mit Gewalt zu bedienen. Die Last nicht in der Luft hängen lassen.
6. Bitte nicht über die brauchbare Länge der Kette hinaus die Last herunterfahren. Wenn die Kette zwischen dem Kettenrad und dem Lastendstift zu straff gezogen wird, können Beschädigungen verursacht werden.
7. Erlauben Sie nicht, dass die Last mit dem Kettenzug in Berührung kommt, sonst wird die freie Drehung blockiert und kann Beschädigungen, verknotete Kette oder versperrtes Rad verursachen.
8. Regelmäßige Kontrolle und Wartung durchführen. Alle beschädigten oder fehlerhaften Teile müssen von einem Fachmann ausgetauscht werden.
9. Die Kettenzugfunktion unter sowohl „Last“ als auch „keine Last“ muss vor der Bedienung ausreichend gründlich kontrolliert werden.
10. Sicherstellen, dass das Lastgewicht kleiner als das Nenngewicht des Kettenzuges ist. Im Zweifelsfällen, bitte den Kettenzug nicht benützen.
11. Den Kettenzug nie überlasten.
12. Sicherheitsverfahren, Überprüfungen und Schmierungen vor und während der Bedienung durchführen. Den Kettenzug nur dann bedienen, wenn er in ordnungsgemäßen Zustand ist.
13. Immer sicherstellen, dass die Ketten vertikal gerade, und nicht geknotet ist.
14. Die Handkette und die Lastkette nie in einem schrägen Winkel ziehen.
15. Benutzen Sie den Kettenfl aschenzug nicht in explosiver Umgebung oder feuchten Räumen.

DE

1. Kontrollieren Sie die Lastkette (1), Handkette (2), Befestigungshaken (3), Lasthaken (4), Laststift (5), Antriebsrad (6) und Schnappschloss (7) regelmäßig auf Defekte; speziell auch nach längerer Standzeit.

2. Stellen Sie die Handkette (2) so ein, dass die Umlenkstelle der Handkette (2) auf einer Höhe zwischen 500-1000 mm über dem Boden liegt.

3. Achten Sie auf jegliche während der Verwendung auftretenden Defekte. Bei Auffällig-keiten während der Benutzung Kettenfl aschenzug sofort außer Betrieb nehmen.

4. Die Umgebungstemperatur für Betrieb muß zwischen -10^ und +50^ liegen.

2. Gerätebeschreibung und Lieferumfang

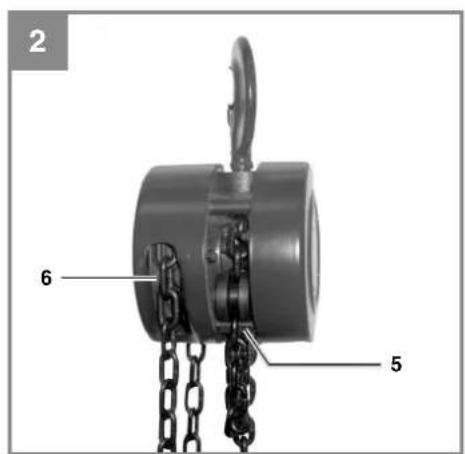

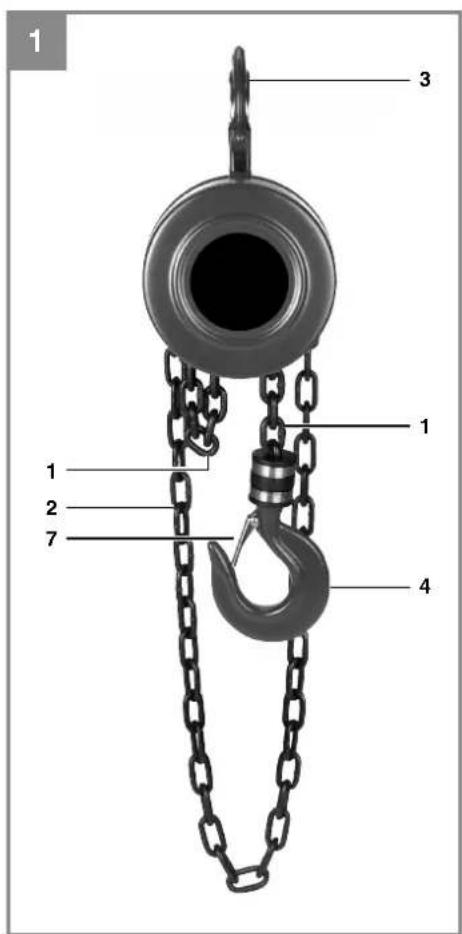

2.1 Gerätebeschreibung (Bild 1/2)

1. Lastkette
2. Handkette
3. Befestigungshaken
4. Lasthaken
5. Lastendstift
6. Antriebsrad
7. Schnappschloß

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

DerKettenfl aschenzug ist eine Vorrichtung zum senkrechten Heben und Absenken von Lasten.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Max.Aufnahmedurchmesser

Befestigungshaken: 21 mm

Max. Aufnahmedurchmesser Lasthaken: .. 19 mm

Nennhebelast: 1000kg

Max. Hubhöhe: 2,5 m

Größe Lasthebekette (ISO 3077-T(8)): .6 x 18 mm

Gewicht: 8,9 kg

5. Vor Inbetriebnahme

1. Bevor Sie mit dem Kettenzug eine Last heben, sollten Sie sich mit der Funktion Ihres Kettenzuges „ohne Last“ vertraut machen.
2. Es ist auf eine sichere Befestigung des Kettenzuges zu achten. Seien Sie bei der Auswahl Ihrer Befestigungsstelle sehr kritisch, es muss eine Befestigungsstelle gewählt werden, welche der doppelten Belastung standhält. Wenn Sie sich nicht sicher sind, ob die ausgewählte Stelle die richtige ist, so wählen Sie bitte eine andere Stelle aus.
3. Der Kettenzug ist so zu befestigen, dass er während der Benutzung seine Position nicht ändern kann.
4. Das Schnappschloss am Befestigungshaken, sowie am Lasthaken müssen bei der Bedienung immer geschlossen sein.

DE

6. Bedienung

6.1 Last heben

An der Vorderseite des Kettenfl aschenzuges befinet sich ein eingeprägter Pfeil mit der Bezeichnung „UP“, der nach oben zeigt. Ziehen Sie an dieser Seite des Flaschenzuges an der Handkette (2), um die Last zu heben.

6.2 Last senken

An der Vorderseite des Kettenfl aschenzuges befinet sich ein eingeprägter Pfeil mit der Bezeichnung „DN“, der nach unten zeigt. Ziehen Sie an dieser Seite des Flaschenzuges an der Handkette (2), um die Last zu senken.

7. Reinigung, Wartung und Ersatzteilbestellung

7.1 Reinigung und Wartung

1. Um eine möglichst lange Leistungsfähigkeit und Betriebssicherheit des Kettenzuges zu erhalten, beseitigen Sie regelmäßig Schmutz von Ihrem Kettenzug, fetten Sie die Teile nach dem Gebrauch sorgfältig ein und lagern Sie Ihn an einem trockenen Ort.
2. Nehmen Sie selbst keine technische Veränderung oder Reparaturen an Ihren Kettenzug vor, dies muss durch einen Fachmann durchgeführt werden.
3. Der Kettenzug muss regelmäßig auf Beschädigungen kontrolliert werden.
4. Die ordnungsgemäße Funktion des Kettenzuges ist regelmäßig zu überprüfen.

7.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

DE

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

6. Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

7. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

-7-

GB

DerKettenfl aschenzug ist eine Vorrichtung zum senkrechten Heben und Absenken von Lasten.

4. Technische gegevens

Max. opnamediameter Bevestigingshaak: 21 mm Max. opnamediameter lasthaak: .... 19 mm

Nominale hefl ast: 1000 kg

Névleges emelöteher: 1000 kg

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
EE töendab toote vastavust EL direktilivile ja standarditele
CZ vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smemlco EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

Kettenflaschenzug H-F 1000 (Herkules)

□87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
□1999/5/EC
□97/23/EC
□90/396/EC_2009/142/EC
□89/686/EC_96/58/EC
2011/65/EC

X 2006/42/EC

Annex IV

Notified Body:

Notified Body No.:

Reg. No.

□ 2000/14/EC\_2005/88/EC

Annex V

Annex VI

Noise: measured L_ = dB(A) ; guaranteed L_ = dB(A)

P = KW; L/∅ = cm

Notified Body:

□2004/26/EC

Emission No.:

Standard references: EN 818-7; EN 13157

Landau/Isar, den 27.02.2015

Schunk/Product-ManagementWeichselgartner/General-Manager

First CE: 15

Art.-No.: 22.501.04 I.-No.: 11025
